Ürün Tipi	Buharlı Temizleyici ve Ütü
Marka	Kärcher
Model	SI 4 EasyFix Iron
Besleme Gerilimi	220-240 V ~ 50-60 Hz
Toplam Güç	2000 W
Ütü Gücü	700 W
Maksimum Çalışma Basıncı	0,35 MPa
Su Tankı Kapasitesi	0,8 L
Kazan Kapasitesi	0,5 L
Sürekli Buhar Debisi	50 g/dk
Maksimum Buhar Debisi (Anlık)	110 g/dk
Isınma Süresi	4 dak
Boyutlar (U x G x Y)	350 x 280 x 270 mm
Ağırlık (aksesuarsız)	4 kg
Koruma Sınıfı	I
Koruma İndeksi	IPX4
Çıkarılabilir Su Tankı	Evet
Ütünün Otomatik Kapanması	Evet (5 dakika hareketsizlik)
Çocuk Güvenliği	Evet (buhar debisi seçici)
Dahil Aksesuarlar	Kalem jet ucu, yuvarlak fırçalar (küçük ve büyük), Power uç, el emme başlığı, zemin ucu, halı kaydırağı, buharlı ütü, 2 adet uzatma borusu, mikrofiber bezler, kireç çözücü madde
Önerilen Kireç Çözme	Su sertliğine bağlı olarak her 50 ila 100 dolumda bir
Kullanım	Buharlı temizlik ve ütüleme

Sık sorulan sorular - SI 4 EasyFix Iron Kärcher

Su tankı nasıl doldurulur?

Su tankı dikey olarak yukarı çekilerek sökülebilir veya doğrudan cihaz üzerindeki doldurma ağzından doldurulabilir. MAX işaretine kadar içme suyu veya en fazla %50 oranında damıtılmış su ile karışım kullanın.

Hangi tür su kullanılmalı?

İçme suyu veya içme suyu ve damıtılmış su karışımı (%50 maksimum) kullanın. Saf damıtılmış su, yoğuşma suyu, yağmur suyu, deterjan veya katkı maddeleri kullanmayın.

Cihaz nasıl çalıştırılır?

Cihazı sağlam bir yüzeye yerleştirin, fişi prize takın, Açma düğmesine basın. Yeşil gösterge yanıp söner ve ardından sabit kalır. Buhar elde etmek için buhar kolunu çalıştırın.

Kırmızı gösterge yanıp sönerse ne yapmalı?

Su tankı boş olduğunda kırmızı gösterge sesli sinyalle yanıp söner. MAX işaretine kadar doldurun. Gösterge sürekli yanıyorsa kazan boştur: cihazı kapatın, tankı doldurun ve tekrar açın.

Kazan nasıl kireçten arındırılır?

Cihazı kapatın ve soğumaya bırakın. Bakım kapağını bir uzatma borusuyla açın, kazanı boşaltın. Kärcher kireç çözücü madde çözeltisi hazırlayın (0,5 L su için 1 doz), kazana dökün, 8 saat bekletin, ardından boşaltın ve soğuk suyla birkaç kez durulayın.

Buharlı ütü nasıl kullanılır?

Ütünün buhar konektörünü cihazın fişine takın. Buharlı temizleyiciyi açın. Ütünün turuncu göstergesinin sönmesini bekleyin. Buharlı ütüleme için buhar düğmesine basın. Kuru ütüleme için buhar düğmesine basmayın.

Zemin ucu ile zeminler nasıl temizlenir?

Mikrofiber paspası, kumaşı yere cırt bantlar yukarı bakacak şekilde yerleştirerek ve ardından ucu üzerine bastırarak uca takın. Uzatma borularını buhar tutamağına bağlayın. Daha iyi sonuç için kirli yüzeylerde yavaşça ilerleyin.

Cihaz nasıl saklanır?

Boruları tutuculara yerleştirin, aksesuarları asın. Buhar hortumunu boruların etrafına sarın, tutamağı zemin ucuna sabitleyin. Güç kablosunu sarın. Kuru ve dondan korunaklı bir yerde saklayın.

Buhar neden düzensiz çıkıyor?

Bunun nedeni kireçlenmiş bir kazan olabilir. Kirecini çözün. Molalardan sonra yoğuşma oluşabilir: düzenli hale gelene kadar buhar akışını bir beze yöneltin.

Mikrofiber aksesuarlar nasıl bakım yapılır?

Bezleri ve kaplamaları makinede maksimum 60 °C'de yıkayın. Emme kapasitelerini korumak için yumuşatıcı kullanmayın. Kurutma makinesine koymayın.

KULLANIM KILAVUZU SI 4 EasyFix Iron Kärcher

Genel uyarılar 83 Amaca uygun kullanım 83 Çevre koruma 84 Aksesuar ve yedek parçalar 84 Teslimat kapsamı 84 Garanti 84 Güvenlik tertibatları 84 Cihaz açıklaması 84 Montaj 85 İşletme 85 Önemli kullanım talimatları 86 Aksesuarın kullanımı 86 Bakım ve koruma 88 Arızalarda yardım 89 Teknik bilgiler 89

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletme kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Cihazı sadece evinizde kullanın. Cihaz buharlı temizleme için tasarlanmıştır ve bu kılavuzda açıklandığı gibi uygun aksesuarlar ile birlikte kullanılabilir. Temizlik maddesi gerekli değildir. Güvenlik uyarılarını dikkate alın.

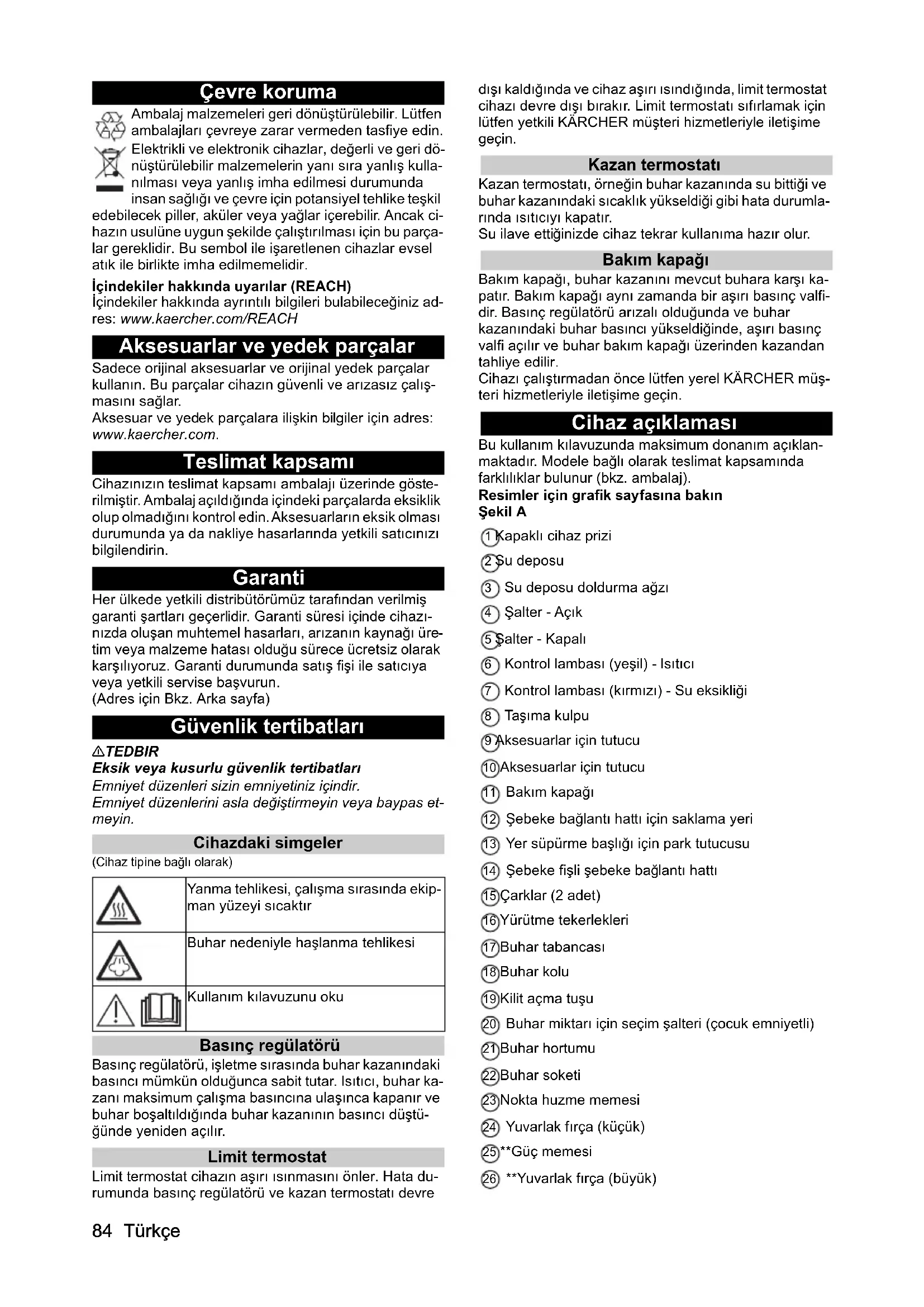

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arkasayfa)

Güvenlik tertibatları

TEDBİR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Cihazdaki simgeler

(Cihaz tipine bağlı olarak)

	Yanma tehlikesi, calisma sirasinda ekip- man yüzeyi sıcaktır
	Buhar nedeniyle haslanma tehlikesi
	Kullanım kılıvuzunu oku

Basınç regülatörü

Basınç regülatörü, işletme sırasında buhar kazanındaki basıncı mümkün olduğunca sabit tutar. Isıtıcı, buhar kazanı maksimum çalışma basıncına ulaşınca kapanır ve buhar boşaltıldığında buhar kazanının basıncı düştüğünde yeniden açılır.

Limit termostat

Limit termostat cihazın aşırı ısınmasını önler. Hata durumunda basınç regülatörü ve kazan termostatı devre

dışı kaldığında ve cihaz aşırı ısındığında, limit termostat cihazı devre dışı bırakır. Limit termostatını sıfırlamak için lütfen yetkili KARCHER müşteri hizmetleriyle iletişime geçin.

Kazan termostatı

Kazan termostatı, örneğin buhar kazanında su bittiği ve buhar kazanındaki sıcaklık yükseldiği gibi hata durumlarında ısıtıcıyı kapatır.

Su ilave ettiğinizde cihaz tekrar kullanıma hazır olur.

Bakım kapağı

Bakım kapağı, buhar kazanını mevcut buhara karşı kapatır. Bakım kapağı aynı zamanda bir aşırı basınç valfidir. Basınç regülatörü arızalı olduğunda ve buhar kazanındaki buhar basıncı yükseldiğinde, aşırı basınç valfi açılır ve buhar bakım kapağı üzerinden kazandan tahliye edilir.

Cihazı çalıştırmadan önce lütfen yerel KARCHER müşteri hizmetleriyle iletişime geçin.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele bağlı olarak teslimat kapsamında farklılıklar bulunur (bkz. ambalaj).

Resimler için grafik sayfasına bakın

Şekil A

1 Kapaklı cihaz prizi 2 Su deposu ③ Su deposu doldurma ağzı ④ Şalter-Açık 5 Şalter-Kapalı 6 Kontrol lambası (yeşil) - Isıtıcı ⑦ Kontrol lambası (kırmızı) - Su eksikliği 8 Taşıma kulpı Aksesuarlar için tutucu 10 Aksesuarlar için tutucu 1 Bakım kapağı 12 Şebeke bağlantı hattı için saklama yeri 13 Yer süpürme başlığı için park tutucusu 14 Şebeke fişli şebeke bağlantı hattı (15) Çarklar (2 adet) Yürütme tekerlekleri 17 Buhar tabancası 18 Buhar kolu 19 Kilit açma tuşu 20 Buhar miktarı için seçim şalteri (çocuk emniyetli) 21 Buhar hortumu 22 Buhar soketi 23 Nokta hüzme memesi 24 Yuvarlak fırça (küçük) 25 Güç memesi 26 Yuvarlak fırça (büyük)

(27) El memesi 28 El memesi için mikrofiber kılıf 29 Uzatma boruları (2 adet) (30) Kilit açma tuşu ③ Yer süpürme başlığı 32 Cırt cırt bağlantısı 33 Mikrofiber yer bezi (1 adet) (34) Mikrofiber yer bezi (2 adet) 35 Halı temizleme başlığı (36) Kireç giderici (37) Buhar basınçlı ütü 38 Kontrol lambası (turuncu) - ısıtıcı 39 Buhar şalteri (alt) 40 Buhar soketi

İsteğe bağlı

Montaj

Aksesuarın montajı

1. Yönlendirme makarası ve çarkı tanı ve kilitliyetin Şekil B
2. Cihaz soketinin kapağını açın

Şekil E

1. Buhar soketini, cihaz soketine buhar soketi duyulabilir şekilde kilitlenene kadar takın.

Şekil E

1. Aksesuarın açık ucunu buhar tabancasının kilit açma tuşu devreye girene kadar buhar tabancasına itin.

Şekil J

1. Aksesuarın açık ucunu huzme memesine itin. Şekil K
2. Uzatma borularını buhar tabancasına bağlayın.

a Buhar jetinin Uzatma borusunu buhar tabancasının kilit açma tuşu devreye girene kadar buhar tabancasına itin.

Bağlantı borusu bağlanmıştır.

İkinci uzatma borusunu birinci uzatma borusu üzerine itin.

Bağlantı boruları bağlanmıştır.

Şekil L

1. Aksesuarı ve/veya yer süpürme başlığını uzatma borusunun serbest ucuna doğru itin.

Şekil M

Aksesuar bağlanmıştır.

Aksesuarı ayırın.

1. Buhar miktarı seçim şalterini arkaya getirin. Buhar kolu kilitlidir.
2. Cihaz priz kapağını aşağı bastırın ve buhar soketini cihaz prizinden çekin.
3. Kilit açma tuşuna basın ve parçaları birbirinden çekin.

Şekil R

İşletme

Su doldurma

Su deposu, doldurmak için her zaman çıkarılabilir veya doğrudan cihazda doldurulabilir.

DİKKAT

Cihazda zararlar

Uygun olmayan su nedeniyle memeler tıkanabilir veya su seviyesi göstergesi zarar görebilir.

Saf damıtılmış su doldurmayın. En fazla %50 oranında musluk suyu ve damıtılmış su karışımı kullanın.

Kurutma makinesinden yoğuşma suyu doldurmayın.

Toplanmış yağmur suyu doldurmayın.

Temizleme maddesi veya başka ilaveler (ör. kokular) doldurmayın.

Su deposunun doldurulmak üzere çekilmesi

1. Su deposunu dikey olarak yukarı doğru çekin. Şekil C
2. Su deposunu, musluk suyu veya musluk suyu ve maksimum %50 oranında damıtılmış su karışımı ile "MAX" işaretine kadar doldurun.
3. Su deposunu yerleştirin ve yerine oturana kadar aşağı doğru bastırın.

Su deposunun doğrudan cihazda doldurulması

1. Musluk suyunu veya bir kaptan musluk suyu ve maksimum %50 oranında damıtılmış su karışımını "MAX" işaretine kadar doldurun.

Şekil D

Cihazın çalıştırılması

Not

Buhar kazanında su olmadığında veya mevcut su yetersiz olduğunda, su pompası çalışmaya başlar ve su deposundaki suyu buhar kazanına pompalar. Doldurma işlemi birkaç dakika sürebilir.

Not

Cihaz, her 60 saniyede bir valfi kısa süreliğine kapatır; bu sırada hafif bir klik sesi duyulur. Valfin kapatılması, valfin sıkışmasını önler. Bu çıkışı etkilemez.

1. Cihazı sağlam bir zemin üzerine yerleştirin.
2. Şebeke fişini bir prize takın.

Şekil F

1. Açı kalıbına basın.

1. Yeşil ısıtıcı kontrol lambasının kesintisiz yanmaya başlamasını bekleyin.

Şekil H

1. Buhar koluna basın.

Şekil I

Buhar çıkışı mevcuttur.

Buhar miktarının ayarlanması

Buhar miktarı seçim şalteri ile dışarı çıkan buhar miktarı düzenlenir. Seçim anahtarının 3 konumu vardır:

	Maksimum buhar miktari
	Azaltilmigi buhar miktari
	Buhar yok - Çocuk emniyeti Not Bu konumda buhar kolu calistirilamaz.

1. Buhar miktarı seçim şalterini gerekli buhar miktarına ayarlayın.
2. Buhar koluna basın.
3. Temizleme başlangıcından önce buhar tabancasını, buhar eşit şekilde çıkana kadar bir bezin üzerine tutun.

Su ilave etme

Su eksikliği söz konusu olduğunda, su eksikliği kontrol lambası kırmızı renkte yanıp söner ve bir uyarı sesi verilir.

Not

Su pompası, belirli zaman aralıklarında buhar kazanını doldurur. Doldurma sorunsuz tamamlandığında, kırmızı su eksikliği kontrol lambası söner.

Not

Buhar kazanında su olmadığında veya mevcut su yetersiz olduğunda, su pompası çalışmaya başlar ve su deposundaki suyu buhar kazanına pompalar. Doldurma işlemi birkaç dakika sürebilir.

DİKKAT

Cihazda hasarlar

Uygun olmayan su nedeniyle memeler tıkanabilir veya su seviyesi göstergesi zarar görebilir.

Saf damıtılmış su doldurmayın. En fazla %50 oranında musluk suyu ve damıtılmış su karışımı kullanın.

Kurutma makinesinden yoğuşma suyu doldurmayın.

Toplanmış yağmur suyu doldurmayın.

Temizlik maddesi veya başka ilaveler (ör. kokular) doldurmayın.

1. Su deposunu, "MAX" işaretine kadar musluk suyu veya musluk suyu ve maksimum %50 oranda damıtılmış su karışımı ile doldurun.

Cihaz kullanıma hazırdır.

Cihazın kapatılması

1. Kapalı şalterine basın. Şekil P Cihaz kapalıdır.
2. Buhar çıkmayana kadar buhar koluna basın. Şekil Q Buhar kazanı basınçsız hale getirilmiştir.
3. Çocuk emniyetini (buhar miktarı seçim şalteri) arkaya getirin. Buhar kolu kilitlidir.
4. Şebeke fişini prizden çıkarın.
5. Su deposunu boşaltın.

Buhar kazanının çalkalanması

Cihazın buhar kazanını, en geç her 10. kazan doldurma işleminden sonra Depo içeriğini çalkalayın.

1. Cihazı kapatınız, bkz. Bölüm Cihazın kapatılması.
2. Cihazı soğumaya bırakın.
3. Su deposunu boşaltın.
4. Aksesuarı aksesuar tutma düzeneğinden çıkarın.
5. Bakım kapağını açın. Bunun için, uzatma borusunun açık ucunu bakım kapağına yerleştirin, kılavuzatakın ve açın.

Şekil U

1. Kazanı su ile doldurun ve kuvvetli bir şekilde sallayın. Bu şekilde, buhar kazanının tabanında biriken kireç kalıntıları çözülmektedir.
2. Suyu kazandan tamamen boşaltın. Şekil V

Cihazın muhafaza edilmesi

1. Uzatma borularını aksesuar tutucusuna takın.
2. El memesi ve nokta hüzme memesini her bir uzatma borusuna takın.
3. Büyük yuvarlak fırçayı nokta hüzme memesine sabitleyin.
4. Küçük yuvarlak fırça ve memeleri orta aksesuar tutucusuna takın.
5. Yer süpürme başlığını park tutucusuna asın.

Şekil S

1. Buhar hortumunu uzatma borularına sarın ve buhar tabancasını yer süpürme başlığına takın.

Şekil T

1. Şebeke kablosunu uzatma borularına sarın.
2. Şebeke kablosunu aksesuar gözüne takın.
3. Cihazı kuru ve donma tehlikesi bulunmayan bir konumda saklayın.

Önemli kullanım talimatları

Taban Yüzeyini Temizleyiniz

Cihazı kullanmadan önce zemini süpürmenizi veya havalandırmanızı öneririz. Böylece ıslak temizleme işleminden önce toprak, kir ve gevşek parçacıklardan arındırılmıştır.

Kumaşların tazelenmesi

Cihazı kullanmadan önce, cihazın kumaş ürünleri ile uyumluluğunu görünmeyen bir yer üzerinde daima kontrol ediniz: Kumaşı kurutun, kurumasını bekleyin ve ardından renk veya şekil değişiklikleri olup olmadığını kontrol edin.

Temiz kaplanmış veya verniklenmiş yüzeyleri temizleyin

DİKKAT

Hasar görmüş yüzeyler

Buhar balmumunu, mobilya cilasını, plastik kaplamaları veya boyayı ve ayrıca kenarlarda bulunan kenarlıkları gözebilir.

Buharı yapışkan kenarlara maruz bırakmayın, zira kenarlık gevşeyebilir.

Cihazı, mühürlü olmayan ahşap veya parke zeminleri temizlemek için kullanmayın.

Cihazı boyalı veya plastik kaplanmış yüzeyleri, örneğin mutfak mobilyaları, kapılar veya parke temizlemek için kullanmayın.

1. Bu yüzeyleri temizlemek için, bir bezi kısa süreli olarak buhara tutun ve yüzeyi siliniz.

Cam Temizliği

DİKKAT

Cam kırığı ve hasar görmüş yüzey

Buhar pencere çerçevesinin kapalı alanlarına zarar verebilir ve düşük dış hava sıcaklıklarında cam bölmelerin yüzeyinde gerilmelere ve dolayısıyla cam kırılmasına neden olabilir.

Buharı pencere çerçevesinin kapalı alanlarına yöneltmeyin.

Tüm cam yüzeyini hafiften buhara maruz bırakarak, düşük dış sıcaklıklarda pencere camlarını ısıtınız.

• Pencere yüzeyini portatif jet ve kaplama ile temizleyin. Suyu temizlemek için bir cam sileceği kullanın veya yüzeyi silerek kurulayın.

Aksesuarın kullanımı

Buhar tabancası

Buhar tabancası aksesuarsız bir şekilde çeşitli kullanım alanları için kullanılabilir:

• Asılı kıyafetlerden hafif katlamaları gidermek için: Kıyafete 10-20 cm mesafeden buharlama yapın.
• Islak toz silmek için: Bir bezi kısa süre buhara tutun ve bununla mobilyaları silin.

Nokta huzme memesi

Nokta huzme memesi, ulaşılması zor alanların, derzlerin, armatürlerin, atık su kanallarının, yıkama lavabolarının, tuvaletlerin, panjurların veya radyatörlerin temizliği için uygundur. Nokta huzme memesinin kiri noktaya yakın olması, sıcaklık ve meme çıkışındaki buhar miktarı en yüksek düzeyde olduğundan temizliği daha etkili kılmaktadır. Kuvvetli kir kalıntılarını buharlı temizleme öncesi uygun bir temizleme maddesi ile elden geçirilebilir. Temizleme maddesinin yaklaşık 5 dakika etki etmesini bekleyin ve ardından buharla temizleyin.

1. Nokta huzme memesini buhar tabancası üzerine itin.

Şekil J

Yuvarlak fırça (küçük)

Küçük yuvarlak fırça, zor kirlerin temizlenmesi için uygundur. Fırçalar vasıtasıyla zor kirlerin daha kolay çözülmesi mümkündür.

DİKKAT

Hasar görmüş yüzeyler

Fırçanın hassas yüzeyleri çizmesi olasıdır.

Hassas yüzeylerin temizliği için uygun değildir.

1. Küçük yuvarlak fırçayı nokta huzme memesi üzerine monte edin.

Şekil K

Büyük yuvarlak fırça, ör. yıkama lavabosu, duş küveti, banyo küveti, mutfak evyesi gibi büyük yuvarlak yüzeylerin temizliği için uygundur.

DİKKAT

Hasar görmüş yüzeyler

Fırçanın hassas yüzeyleri çizmesi olasıdır.

Hassas yüzeylerin temizliği için uygun değildir.

1. Büyük yuvarlak fırçayı nokta hüzme memesine monte edin.

Şekil K

Güç jeti

Güç jeti, zor kirlerin temizlenmesi, köşelerin püskürtülmesi, derz temizliği için uygundur.

1. Güç jet nozülünü yuvarlak fırçaya uygun bir şekilde nokta jet nozülü üzerine monte edin.

Şekil K

El memesi

El memesi, küçük yıkanabilir yüzeylerin, duş kabinlerinin ve aynaların temizliği için uygundur.

1. El memesini nokta hüzme memesine uygun şekilde buhar tabancası üzerine itin.

Şekil J

1. Kılıfı el memesinin üzerine geçirin.

Yer süpürme başlığı

Yer süpürme başlığı, yıkanabilir duvar ve yer döşemelerinin, taş zeminlerin, fayansların ve PVC zeminler gibi yerlerin temizliği için uygundur.

DİKKAT

Buhar kaynaklı hasarlar

Isı ve nem hasara neden olabilir.

Kullanım öncesi, ısı direncini ve buharın etkisini gözle görülmeyen bir yerde az miktarda buhar ile kontrol edin.

Not

Temizlenecek yüzey üzerindeki temizlik maddesi kalıntıları veya bakım emülsiyonları, buharlı temizleme sırasında çizilmelere neden olabilmekle birlikte bunlar birçok uygulamadan sonra kaybolmaktadır.

Cihazı kullanmadan önce zemini süpürmenizi veya vakumla temizlemenizi öneririz. Böylece zemin ıslak temizleme işleminden önce toprak, kir ve gevşek parçacıklardan arındırılır. Çok kirli yüzeylerde yavaşça çalışın, böylece buhar daha uzun süre etki gösterebilir.

1. Uzatma borularını buhar tabancasına bağlayın. Şekil L
2. Yer süpürme başlığını uzatma borusuna takın. Şekil M
3. Yer bezini yer süpürme başlığına sabitleyin.

a Yer bezini, cırt cırt bantlar ile yukarı doğru olacak şekilde yere koyun. b Yer süpürme başlığını hafif baskı uygulayarak yer bezinin üzerine koyun.

Şekil N

Yer bezi, cırt cırt sabitleme sayesinde yer süpürme başlığına kendiliğinden yapışır.

Yer bezinin sökülmesi

1. Yer bezinin ayak plakası üzerine bir ayak yerleştirin veya yer süpürme başlığını yukarı doğru kaldırın.

Şekil N

Not

Zemin bezinin cırt bandı başlangıçta çok güçlüdür ve yer süpürme başlığından çıkarılması muhtemelen zor olacaktır. Zemin bezi birkaç kez kullanıldıktan ve yıkandıktan sonra yer süpürme başlığından kolayca çıkarılır ve optimum yapışma seviyesine ulaşmış olur.

Yer süpürme başlığının park edilmesi

1. İş kesintisinde yer süpürme başlığını park tutucusuna asın.

Şekil S

Halı temizleme başlığı

Halı temizleme başlığı ile halılar temizlenebilir.

DİKKAT

Halı temizleme başlığı ve halıda hasarlar

Halı temizleme başlığında kirlenmelerin yanı sıra ısı ve nemlenme halıda hasarlara yol açabilir.

Uygulama öncesinde ısı direnci ve buhar tesirini halının üzerinde görünmeyen bir noktada; çok küçük bir buhar miktarı ile test edin.

Halı üreticisinin temizlik talimatlarını dikkate alın.

Hali temizleme başlığını kullanmadan önce halının süpürülmesine ve lekelerin çıkarılmasına dikkat edin.

Uygulama öncesinde ve çalıştırma molaları sonrasında cihazdaki olası su birikmelerini (kondens) buhar vakumlama yoluyla bir kaba (zemin bezi olmadan / aksesuar ile) boşaltın.

Hali temizleme başlığını sadece yer süpürme başlığında zemin bezi ile kullanın.

Hali temizleme başlığını kullanırken zayıf buhar kademesi ile buharlı temizleme yapın.

Güçlü bir nemlenme ve ısınma nedeniyle hasar riskini önlemek için buharı sürekli aynı noktaya (maksimum 5 saniye) tutmayın.

Hali temizleme başlığını yüksek tüylü halılarda kullanmayın.

Hali temizleme başlığını yer süpürme başlığına sabitleyin.

1. Zemin bezini yer süpürme başlığına sabitleyin, bakınız Bölüm Yer süpürme başlığı.

Şekil N

1. Yer süpürme başlığını hafifçe bastırarak hali temizleme başlığının içine kilitleyin.

Şekil O

1. Halı temizliğine başlayın.

Hali temizleme başlığının yer süpürme başlığından çıkarılması

TEDBİR

Ayakta yanıklar

Hali temizleme başlığı buharlaştırma sırasında ısınabilir.

Hali temizleme başlığını çıplak ayakla veya açık terlikle çalıştırmayın ve çıkarmayın.

Hali temizleme başlığını sadece uygun ayakkabılarla çalıştırın ve çıkarın.

1. Hali temizleme başlığının kulağını ayakkabının ucuyla aşağı doğru bastırın.
2. Yer süpürme başlığını yukarı doğru kaldırın. Şekil O

Buhar basınçlı ütü

Not

Aktif buhar çekişli KARCHER ütüsünü kullanmanızı öneriyoruz. Bu ütü, satın alınan cihaz için uygun tasarlanmıştır. Ütüleme işlemini kolaylaştırır ve hızlandırır. Kullanılan ütü masası, mutlaka buhar geçiren ve ızgara şeklinde bir ütü tabanına sahip olmalıdır.

Not

Buhar emişi olmayan bir ütü masasında yoğuşma suyunun birikmesi halinde ütü masası örtüsünün ıslanabileceği dikkate alınmalıdır.

Buhar basınçlı ütünün işletime alınması

DİKKAT

Yoğuşma suyu/nem nedeniyle maddi hasar

Ütü yaparken yoğuşma suyu zemine damlayabilir ve hassas zemin döşemesine zarar verebilir.

Mümkünse ütü işlemini yoğuşma suyuna karşı hassas olmayan bir zemin döşemesinde (örn. fayans/taş) gerçekleştirin.

Hassas zemin döşemelerinde yoğuşma suyunun damlayabileceği alanın yeterince korunmasını sağlayın (örn. su geçirmeyen paspas).

Not

Buharın tabanda yoğuşmaması ve ütülenecek çamaşırlara damlamaması için ütü tabanı sıcak olmalıdır.

1. Buharlı temizlik cihazının su deposunda musluk suyu veya musluk suyu ve maksimum %50 oranında damıtılmış su karışımı olduğundan emin olun.
2. Ütünün buhar soketini, duyulabilir şekilde yerine oturana kadar cihaz prizine takın.
3. Buharlı temizlik cihazını işletime alın, bkz. Bölüm Cihazın çalıştırılması.
4. Buharlı temizlik cihazının kullanıma hazır olmasını bekleyin.
5. Kontrol ışığı (turuncu) söner sönmez, ütü kullanıma hazırdır.
6. Kullanım sırasında, ütü yeniden ısındığında kontrol lambası yanar. Yeniden ısıtma işleminde kullanıma ara verilmesine gerek yoktur.

Buharla ütüleme

DİKKAT

Giysi parçalarında hasarlar

Giysi parçasındaki ütüleme talimatlarının dikkate alınmaması hasarlara yol açabilir.

Giysi parçasındaki ütüleme talimatları dikkate alın.

Not

Sabit ve ideal sıcaklık ayarı ile, ütüye dayanıklı tüm kumaşlar ilave bir sıcaklık ayarı olmadan ütülenebilir.

Hassas kumaşlar ve baskılar tersi çevrilerek ve ütüyle temas ettirilmeden buhar ile düzeltilmelidir. Kumaşa 2

• 3 cm mesafeyle uygulanan buhar ile lifler zarar vermeden düzeltilir.

Not

Ütü, cihaz 5 dakikadan daha uzun bir süre boyunca hareket ettirilmediğinde cihazı kapatan bir otomatik kapanma sistemi ile donatılmıştır. Bu otomatik kapanma özelliği güvenliği artırırken ütü sürekli çalışmadığı için de enerji tasarrufu sağlar. Ütü hareket ettirildiğinde yeniden açılır ve ısıtmaya başlar.

Not

Perde ve kıyafet vb. için dikey şekilde buhar uygulamak için ütü dikey olarak tutulabilir.

1. Ütünün ısınma işlemini gösteren kontrol lambası (turuncu) söndüğünde ütü işlemine başlanabilir.
2. Tutamaktaki buhar düğmesine aşağı bastırın. Şalter basılı tutulduğu sürece buhar verilir.
3. Ütüleme işlemine başlamadan önce ve ütüleme işlemine ara verdikten sonra buhar çıkışını, dengeli buhar çıkana kadar bir bezin üzerine tutun.

Kuru ütüleme

DİKKAT

Cihazda zararlar

Buhar kazanında su eksikliği cihazda hasara yol açar. Buhar kazanında su olduğundan emin olun.

DİKKAT

Giysi parçalarında hasarlar

Giysi parçasındaki ütüleme talimatlarının dikkate alınmaması hasarlara yol açabilir.

Giysi parçasındaki ütüleme talimatlarını dikkate alın.

Not

Sabit ve ideal sıcaklık ayarı ile, ütüye dayanıklı tüm kumaşlar ilave bir sıcaklık ayarı olmadan ütülenebilir. Hassas kumaşlar ve baskılar kuru ütülenmemelidir.

• Ütünün ısınma işlemini gösteren kontrol lambasının (turuncu) sönmesini bekleyin.

Ütü kullanıma hazırdır.

Bakım ve koruma

Buhar kazanındaki kireci giderme

Not

Cihazda kireç biriktiğinden, cihaz üzerinde buhar kazanı üzerinde tabloda gösterilen dolum sayısına (DK = depo kapasitesi) göre kireç temizleme işleminin gerektirilmesini tavsiye ederiz.

Sertlik alanı°dH mmol/l KD
	y	u	m	u	şak 0-7 0-1,3 100
I orta	7-14		1,3-2,5	90
II	sert		14-21	2,5-3,8	75
V	çok sert >21		>3,8	50

Not

Şebeke suyu sağlayıcısı veya belediyeler musluk suyunun sertliği hakkında bilgi sağlamaktadır.

DİKKAT

Hassas yüzeyler

Kireç giderme çözeltisi hassas yüzeylere zarar verebilir.

Cihazı dikkatlice doldurun ve boşaltın.

1. Cihazı kapatın, bkz. bölüm Cihazın kapatılması.
2. Cihazı soğumaya bırakın.
3. Su deposunu boşaltın.
4. Aksesuarı aksesuar tutma düzeneğinden çıkarın.
5. Bakım kapağını açın. Bunun için, uzatma borusunun açık ucunu bakım kapağına yerleştirin, kılavuzu takın ve açın.

Şekil U

1. Suyu buhar kazanından tamamen boşaltın.

Şekil V

DİKKAT

Kireç çözücü kaynaklı cihaz hasarı

Uygun olmayan bir kireç çözücü ajan ve aynı zamanda kireç çözme maddesinin hatalı dozlanması cihaza zarar verebilir.

Sadece KARCHER kireç çözücü kullanın. 0,5 l su için 1 doz birimi kireç çözücü kullanın. 7. Kireç çözme çözeltisini, kireç çözme maddesi üzerinde belirtildiği şekilde ekleyin. 8. Buhar kazanına kireç çözme çözeltisi ekleyin. Buhar kazanını kapatmayın. 9. Kireç çözücünün yaklaşık 8 saat etki göstermesini bekleyin. 10. Kireç çözücüyü buhar kazanından tamamen boşaltın. 11. Kireç çözme işlemini gerekli olduğu takdirde tekrarlayın. 12. Buhar kazanını 2-3 defa soğuk su ile durulayıp kireç çözücü kalıntılarının atılmasını sağlayın. 13. Suyu buhar kazanından tamamen boşaltın. 14. Şebeke bağlantı kablosunun muhafazasını kurulayın. 15. Bakım kapağını bir uzatma borusu ile kapatın.

Aksesuarın Bakımı

(Aksesuar - teslimat kapsamına bağlı olarak)

Not

Mikrofiber bezler kurutucu içerisinde kurutulmaya uygun değildir.

Not

Bezlerin yıkanmasına yönelik olarak bezlerin üzerindeki yönergelere dikkat ediniz. Bezlerin kiri iyi emebilmesi için kumaş yumuşatıcı kullanılmaması gerekir.

1. Yer bezleri ve kılıflarını çamaşır makinesinde asgari 60°C'de yıkayınız.

Arızalarda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

△UYARI

Elektrik çarpması ve yanma tehlikesi

Cihaz elektrik şebekesine bağlı olduğu veya henüz soğumadığı sürece, sorun giderme işlemi yapmak tehlikelidir.

Elektrik şebekesi fişini çekin.

Cihazı soğumaya bırakın.

Su eksikliği kontrol lambası kırmızı renkte yanıp sönüyor

Depoda su yok.

• Su deposunu "MAX" işaretine kadar doldurun.

Su eksikliği kontrol lambası kırmızı renkte yanıyor Buhar kazanında su yok. Pompanın aşırı ısınma koruması devreye girdi.

1. Cihazı kapatınız, bkz. Bölüm Cihazın kapatılması.
2. Su deposunu doldurun.
3. Cihazı çalıştırınız, bkz. Bölüm Cihazın çalıştırılması.

Su deposu doğru yerleştirilmedi veya kireçlendi.

1. Su deposunu çıkarın.
2. Su deposunu yıkayın.
3. Su deposunu yerleştirin ve yerine oturana kadar aşağı doğru bastırın.

Buhar koluna basılamıyor

Buhar kolu çocuk emniyeti ile emniyete alınmıştır.

• Çocuk emniyetini (buhar miktarı seçim şalteri) öne getirin. Buhar kolunun blokajı kaldırılır.

Uzun ısıtma süresi

Buhar kazanı kireçlenmiştir.

• Buhar kazanını kireçten arındırın.

Yüksek su çıkışı

Buhar kazanı kireçlenmiştir.

• Buhar kazanını kireçten arındırın.

Buhar basınçlı ütü su "kusuyor"

• Buharlı temizlik cihazının buhar kazanını durulayın veya kireçten arındırın, bkz. Bölüm Buhar kazanındaki kireci giderme

Ütüleme işlemine ara verdikten sonra buhar basınçlı ütüden su damlaları çıkıyor

Ütüleme işlemine uzun süre ara verildiğinde, buhar hattındaki buhar yoğuşabilir. - Ütüleme işlemine ara verdikten sonra buhar çıkışı, dengeli buhar çıkana kadar bir bezin üzerine tutun.

Teknik bilgiler

Teknik değişiklik hakkı saklıdır.

Elektrik böglantı
Gerilim	V	220-240
Faz ～ 1
Frekans Hz 50-60
Korum脘ü IPX4
Korum sinificant		I
Cihaz performans verileri
Isitma performansı	W	2000
Ütü isitma performansı	W	700
Azami calisma bas中国特色	MPa	0,35
Isitma suresi	Dakika	4
Sürekli buharlama	g/min	50
Azami buhar:yogunluğu	g/min	110
Dolum miktari
Su deposu	I	0,8
Buhar kazananı	I	0,5
Boyutlar ve ağırkıclar
Aksesuarlar hariç ağırkı	kg	4
Uzumluk	mm	350
Genişlik mm 280
Yükbeklik	mm	270

İçindekiler

Genel talimatlar. 90

Amacına uygun kullanım 90

Çevrenin korunması 90

Yedek parçalar. 90

Teslimat kapsamı 90

Garanti 90

Emniyet cihazları. 90

Cihazın tanımı 91

Montaj 91

Çalıştırma 92

Kullanımla ilgili önemli talimatlar 93
