161-162 Panasonic Klima satın aldığınız için teşekkür ederiz. Tesisatçı kurulumdan önce şunları yapmalıdır: Kurulum talimatlarını okumalı ve müşteriden ileride referans için bunları saklamasını istemelidir. Bu kılavuzda kullanılan çizimler yanlızca bilgi verme amaçlıdır ve gerçek ürünlerden farklılık gösterebilir. Ürün özellikleri önceden haber verilmeksizin değiştirilebilir. Multi klima sistemi Multi klima sistemleri bir dış üniteye birden fazla iç ünite bağlanmasına olanak vererek yerden tasarruf edilmesini sağlar. Tüm ürün özellikleri için lütfen kataloğa bakınız. İKAZ:

• Cihaz, olası mekanik hasarları önleyecek şekilde saklanmalıdır.

• Gök gürültülü havalarda kompresörün çalışması zaman zaman durabilir. Bu, mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.

• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir.147

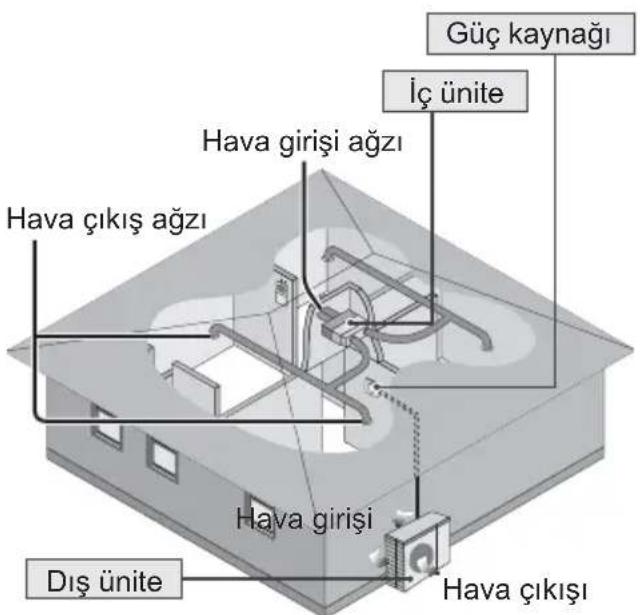

Güvenlik önlemleri Güvenlik önlemleri UYARI İç ünite ve dış ünite Bu ürün 8 yaşında ve daha büyük çocuklar ve sınırlı fi ziksel veya mental yeterliliği olan, bilgi ve tecrübe eksikliği olan kişiler tarafından gözetim altında veya cihazın güvenli bir şekilde kullanımı ile ilgili talimatların verilmesi ve olası tehlikelerin anlatılması durumunda kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı gözetim altında olmadan çocuklar tarafından yapılamaz. Ünite içindeki parçaların temizliği, ünitenin tamiri, kurulması, çıkarılması, sökülmesi ve yeniden kurulması için yetkili satıcınıza veya bir uzmana danışınız. Uygun olmayan kurulum ve onarım, kaçak, elektrik çarpması veya yangına sebep olur. Ürününüzde kullanılan soğutucu tipi için yetkili satıcınız veya bir uzmana danışın. Farklı bir soğutucu kullanılması ürünün hasar görmesine patlamasına ve yaralanmalara yol açabilir. Buz çözme işlemini hızlandırmak veya temizlemek için üreticinin önerdiğinin dışında araç kullanmayın. Uygun olmayan yöntem veya uyumsuz malzeme ürün hasarına, patlamaya ve ciddi yaralanmaya neden olabilir. Ürünü potansiyel olarak patlayıcı ve alev alıcı atmosferi olan yerlere kurmayınız. Aksi durum yangına sebebiyet verebilir. Yaralanma ve maddi hasarları önlemek için aşağıdaki uyarıları dikkate alınız: Talimatlara uygun olmayan kullanım sonucu oluşabilecek yaralanma ve hasarların ciddiyeti aşağıdaki gibi sınıfl andırılmıştır: Bu uygulamalar herkesin erişimine açık olmamalıdır. UYARI Bu işaret ölüm veya ciddi yaralanma uyarısıdır. DİKKAT Bu işaret yaralanma veya maddi hasar uyarısıdır. Uyulması gereken talimatlar aşağıdaki semboller ile sınıfl andırılmıştır: Bu işaret YASAK olan işlemleri gösterir. Bu semboller ZORUNLU işlemleri gösterir. Hava girişi Hava girişi Hava çıkışı Hava çıkışıDış üniteGüç kaynağıİç üniteHava girişi ağzı Hava çıkış ağzı148 Güvenlik önlemleri Parmağınızı yada başka objeleri klimanın iç ve dış ünitelerine sokmayınız. Dönen parçalar yaralanmalara yol açabilir. Yıldırım esnasında dış üniteye dokunmayınız. Elektrik çarpmasına neden olabilir. Kendinizi uzun sure direk soğuk havaya maruz bırakmayınız. Ürünün üzerine oturmayınız ve basmayınız. Kazara düşmenize sebep olabilir. Güç kaynağı Aşırı ısınma ve yangınları önlemek için ekli kablo, uzatma kablosu veya teknik özellikleri uygun olmayan başka kablolar kullanmayınız. Aşırı ısınma, yangın ve elektrik çarpmasının önlenmesi için :

Diğer ekipmanlarla ortak elektrik şebeke çıkışı kullanmayınız.

Islak ellerle kullanmayınız.

Şebeke kablosunu aşırı bükmeyiniz.

Ürünün açıp kapamasını ürünün fi şini söküp takarak yapmayınız. Güç kablosu hasarlanmış ise oluşabilecek zararların önlenmesi için mutlaka üretici, yetkili servis veya başka bir kalifi ye personel tarafından değiştirilmelidir. Elektrik çarpması ve yangınların önlenmesi için Toprak Kaçağı Devre Kesici (ELCB) veya Kaçak Akım Koruma Rölesi (RCD) kullanılması tavsiye edilir. Aşırı ısınma, yangın ve elektrik çarpmasının önlenmesi için :

Fişi düzgün takınız.

Fiş üzerindeki tozlar kuru bir bezle periyodik olarak silinmelidir. Herhangi bir anormallik/arıza görüldüğünde ürünü durdurup fi şini çekiniz veya sigortasını kapatınız. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri

Toprak Kaçağı Devre Kesicisinin (ELCB) sık sık atması.

Yanık kokusu alınması.

İç ünitenin su akıtması.

Şebeke kablosunun veya fi şin anormal olarak ısınması.

Fan hızının kontrol edilememesi.

Ürünün açıldıktan hemen sonra durması.

Çalışma durduğunda dahi fanın durmaması. Onarım/bakım için derhal yetkili satıcınızla irtibata geçiniz. Elektrik çarpması ve yangınların önlenmesi için bu cihaz mutlaka topraklanmalıdır. Elektrik çarpmasının önlenmesi için aşağıdaki durumlarda güç kaynağının bağlantısı kesilmelidir: -Temizlik ve servis öncesinde, -Uzun süreli kullanılmama durumunda -Çok yüksek yıldırım aktivitesinin olduğu durumlarda.149

Güvenlik önlemleri DİKKAT İç ünite ve dış ünite İç ünitede hasar ve korozyonun önlenmesi için cihazı su, benzen, tiner veya ovma tozları ile yıkamayınız. Hassas cihazlar, yiyecek, hayvanlar, bitkiler sanat eserleri ve diğer nesnelerin korunması için kullanmayınız. Bu durum kalitelerinin bozulmasına v.s. yol açabilir. Alevin yayılmasını önlemek için hava çıkışının önünde yanıcı bir cihaz kullanmayınız. Bitkileri ve hayvanları direk hava akışına maruz bırakmayınız. Keskin alüminyum fi nlere dokunmayınız, yaralanmalara neden olabilir. Odada cilalama işlemi yapılırken iç üniteyi çalıştırmayınız. İşlem bittikten sonra iç üniteyi çalıştırmadan once odayı iyice havalandırınız. Ürünü, olası hasarları önlemek için yağlı ve dumanlı yerlere kurmayınız. Yaralanmaları önlemek için temizlik amaçlı olarak ürünü sökmeyiniz. İç üniteyi temizlerken dengesiz bir zemine basmayınız. Ürünün üzerine su kabı veya vazo koymayınız. Ürünün içine su kaçabilir ve izolasyonu azaltarak elektrik çarpmalarına neden olabilir. Verimsiz güç kullanımına ve rahatsız edici sıcaklık değişimlerine neden olacağı için, çalışma sırasında pencere veya kapı uzun süreli açılmamalıdır. Su sızıntısı olmaması için tahliye hortumu: -Sıkıca bağlanmalı -Oluklar, kanallar temiz tutulmalı -Suya batırılmamalı Uzun süreli kullanımdan veya alevli bir cihazla çalıştıktan sonra odayı iyice havalandırınız. Uzun bir kullanım süresinden sonra, ürünün düşmesini önlemek için montaj askısının bozulmadığını kontrol ediniz. Güç kaynağı Fişi kablodan çekerek çıkarmayın. Elektrik çarpmasına neden olabilir.150 Güvenlik önlemleri UYARI Bu aygıt R32 (hafi f yanıcı soğutucu) ile doldurulmuştur. Soğutucu sızıntısı olursa ve harici bir ateşleme kaynağına maruz kalırsa yangın riski vardır. İç ünite ve dış ünite Cihazın zemin alanı A min (m²) ölçümünden daha geniş olan bir odaya kurulması ve/veya çalıştırılması ve ısı/kıvılcım/açık alev gibi tutuşturucu kaynaklardan ya da gazlı cihazlar, gazlı pişirme, bölmeli gaz besleme sistemleri ya da elektrikli pişirme cihazları vb. gibi tehlikeli alanlardan uzak tutulması gereklidir (A min (m²) için Kurulum talimatları tablosuna bakın) Soğutucunun koku içermediğine dikkat edin, uygun yanıcı soğutucu gaz detektörlerinin bulunduğundan, çalışır durumda olduğundan ve sızıntıyı uyarabileceğinden emin olunması şiddetle önerilir. Tüm gerekli havalandırma açıklıklarını engellerden arındırın. Aygıt basınç altındayken delme veya yakma işlemi yapmayın. Aygıtı ısıya, ateşe, kıvılcıma veya diğer ateşleme kaynaklarına maruz bırakmayın. Aksi takdirde patlayabilir ve yaralanma ya da ölüme neden olabilir. R32 Soğutucusu kullanımı, önlemler Temel tesisat çalışma prosedürleri, klasik soğutucu modeli (R410A, R22) ile aynıdır. Çalışma basınçları R22 soğutucu modellerinden daha yüksek olduğu için, boru tesisatının bazı kısımları, kurulum ve bakım araçları özeldir. Özellikle, R22 soğutucu yeni R32 ile değiştirilirken, dış ünite tarafındaki eski boru tesisatı, havşalı somunlar daima, R32 ve R410A boru tesisatı ve havşalı somunları ile değiştirilmelidir. R32 ve R410A için, dış ünite tarafında aynı havşalı somun ve boru kullanılabilir. Bir sistem içinde farklı soğutma sıvılarının karıştırılması yasaktır. R32 ve R410A soğutucu kullanan modellerin dolum çıkışları, güvenlik nedeniyle, hatalı R22 soğutucu doldurulmasını önlemek amacıyla farklı diş çapına sahiptir. Bu yüzden, önceden kontrol etmeyi unutmayın. [R32 ve R410A dolum çıkışı diş çapı 1/2 inç'dir.] Yabancı maddelerin (yağ, su, vb.) boru tesisatına girmediğinden her zaman emin olun. Ayrıca, boru tesisatı saklanırken, çıkışlar ezilerek, bantlanarak vb. önlem alınmalıdır. (R32 işlemleri R410A gibidir.)

Yanıcı soğutma sıvılarının kullanımında işletim, bakım, onarım ve soğutma suyu geri kazanımı üreticinin tavsiyeleri doğrultusunda eğitimli ve sertifi kalı personel tarafından gerçekleştirilmelidir. Bir sistem veya ekipmanın ilgili parçaları üzerinde bir işlem, servis veya bakım gerçekleştiren personel, eğitimli ve sertifi kalı olmalıdır.151

Soğutma devresinin herhangi bir kısmı (buharlaştırıcılar, hava soğutucuları, AHU, kondenserler veya sıvı alıcılar) veya borular, ısı kaynakları, açık alevler, çalışan gazlı cihazlar veya çalışan elektrikli ısıtıcının yakınında bulunmamalıdır.

Kullanıcısı/sahibi veya yetkili temsilcisi, ulusal mevzuatın gerektirdiği durumlarda doğru bir şekilde çalışıp çalışmadığından emin olmak için alarmları, mekanik havalandırmayı ve dedektörleri düzenli olarak yılda bir kez kontrol edecektir.

Bir günlük tutulacaktır. Bu denetimlerin sonuçları günlüğe kaydedilecektir.

Kullanılan alanlarda havalandırma yoksa, herhangi bir tıkanıklık olmadığından emin olun.

Yeni bir soğutma sistemi devreye alınmadan önce sistemi çalıştırmaya yetkili olan kişi, eğitimli ve sertifi kalı işletme personeline ilgili talimat kılavuzu temelinde soğutma sisteminin yapısı, denetimi, işletilmesi ve bakımı ve uyulması gereken güvenlik önlemleri ve kullanılan soğutucu sıvının özellikleri ve kullanımı hakkında talimatlar verildiğinden emin olmalıdır.

Eğitimli ve sertifi kalı personel için genel gereksinimler aşağıda belirtilmiştir: a) Yanıcı soğutma sıvıları ile ilgili yasalar, düzenlemeler ve standartlar hakkında bilgili olmak;

b) Yanıcı soğutma sıvılarının kullanımı, kişisel koruyucu ekipman, soğutma sıvısı sızıntısının önlenmesi, silindirlerin taşınması, şarj etme, sızıntı tespiti, geri kazanım ve imhası ile ilgili ayrıntılı bilgi ve beceri sahibi olmak; ve c) Ulusal mevzuat, yönetmelikler ve Standartlardaki gereksinimleri anlamak ve uygulamada kullanabilmek; ve d) Bu uzmanlığı sürdürebilmek için düzenli ve daha ileri eğitimden geçmek. e) Kullanılan alandaki klima boruları, işletim ve servis sırasında yanlışlıkla hasar görmeye karşı koruma sağlanacak şekilde döşenecektir. f) Soğutma borularında aşırı titreşim veya darbelerden kaçınmak için önlemler alınmalıdır. g) Koruma cihazları, soğutma boruları ve bağlantı parçalarının olumsuz çevresel koşullara karşı iyi korunmasını sağlayın (örneğin tahliye borularında su birikmesi veya donma tehlikesi veya kir ve tortu birikimi). h) Soğutma sistemlerinde uzun borularının genleşmesi ve büzülmesi, sisteme hasar verebilecek hidrolik şok olasılığını en aza indirecek şekilde tasarlanmalı ve borular güvenli bir şekilde döşenmelidir (monte edilmeli ve korunmalıdır).

i) Mobilyaların taşınması veya

tadilat faaliyetleri kaynaklı kazalara karşı soğutma sistemini koruyun. j) Sızıntılara karşı iç mekandaki soğutucu bağlantıları sızdırmazlık testine tabi tutulmalıdır. Test yöntemi, maksimum izin verilebilir basıncın (> 1,04 MPa, maks. 4,15 MPa) en az 0,25 katı basınç altında yılda 5 gram veya daha fazla soğutma sıvısı hassasiyetinde olmalıdır. Sızıntı tespit edilmez.152 Güvenlik önlemleri

Yanıcı soğutucu akışkanlar içeren ürün, Kurulum Talimatlarında belirtilen minimum oda alanı

min (m²) ölçümüne göre kurulacaktır.

Sahada şarj durumunda, soğutma sıvısı yükü üzerinde farklı boru uzunluğundan kaynaklanan etki, sayısal olarak ölçülmeli ve etiketlenmelidir.

Boru hattı kurulumunun minimum düzeyde tutulduğundan emin olun. Dişli boru kullanmaktan kaçının ve aşırı bükülmeye izin vermeyin.

Boru hattı kurulumunun fi ziksel hasardan korunduğundan emin olun.

Ulusal gaz düzenlemelerine, yasalara ve mevzuata uygun olmalıdır. Uygulanabilir tüm düzenlemelere göre ilgili yetkilileri bildirin.

Mekanik bağlantılara bakım amaçları için erişilebilir olduğundan emin olun.

Mekanik havalandırmanın gerekmesi halinde, havalandırma delikleri tıkalı olmamalıdır.

Ürün imha edileceği zaman, #12’deki tedbirleri takip edin ve ulusal yönetmeliklere riayet edin. Uygun taşıma işlemleri için her zaman yerel bürolar ile irtibata geçin.

2. Hizmete hazırlama

Sistem, kullanıcı veya sorumlu kişi tarafından çalıştırılan eğitimli ve sertifi kalı bir servis personeli tarafından muayene edilir, düzenli olarak denetlenir ve bakımı yapılır.

Gerçek soğutma sıvısı yükü, soğutucu gaz içeren bölümlerin monte edildiği oda ölçüsüne uygun olmalıdır.

Soğutma sıvısı yükünün sızıntı yapmadığından emin olun.

Bir soğutucu gaz devresi üzerinde çalışan veya içine giren herhangi bir vasıfl ı kişi, sanayi onaylı değerlendirme şartnamesine uygun olarak güvenli şekilde soğutucu gazları taşıma yetkisi veren sanayi onaylı değerlendirme merciinden geçerli bir sertifi kaya sahip olmalıdır.

Hizmete hazırlama işlemi, sadece ekipman üreticisi tarafından önerildiği gibi yerine getirilmelidir. Başka vasıfl ı personelin yardımını gerektiren bakım ve onarım işlemleri, yanıcı soğutucu gazların kullanımı konusunda yetkili kişinin gözetimi altında yerine getirilmelidir.

Hizmete hazırlama işlemi, sadece üretici fi rma tarafından önerildiği gibi yerine getirilmelidir.153

Güvenlik önlemleri 2-2. Çalışma

Yanıcı soğutucu gazlar içeren sistemler üzerinde çalışmaya başlamadan önce, güvenlik kontrolleri tutuşturma riskinin azaltılmasını sağlamak için gereklidir. Soğutma sistemindeki onarım işlemleri için, #2-2 ila #2-8 arasında aktarılan tedbirler sistem üzerinde çalışmaya başlamadan önce takip edilmelidir.

Çalışma yerine getirilirken mevcut olan yanıcı bir gaz ya da buhar riskini minimuma indirmek için kontrollü bir prosedür altında çalışma yapılmalıdır.

Tüm bakım personeli ve bölgede çalışan diğer personel, eğitimli olmalı ve yerine getirilen çalışmanın niteliğine göre denetlenmelidir.

Etrafı çevrili alanlarda çalışmaktan kaçının. Her zaman kaynağından, en az 2 metre güvenlik mesafesi veya en az 2 metre yarıçapında serbest bir alan oluşturun.

Koşullar izin verdiği sürece, solunum koruma tertibatı dahil, uygun koruyucu ekipmanları giyin.

Tüm tutuşturma kaynaklarını ve sıcak metal yüzeyleri uzak tutun. 2-3. Soğutucu gaz varlığının kontrol edilmesi

Alan, teknisyenin potansiyel olarak yanıcı atmosferlerin farkında olmasını sağlamak için, çalışma öncesi ve sırasında uygun bir soğutucu gaz detektörü ile kontrol edilmelidir.

Kullanılan kaçak detektörü ekipmanının yanıcı soğutucu gazlar ile kullanılmaya uygun, örn. kıvılcım çıkarmaz, gerektiği gibi mühürlenmiş veya kendinden güvenlikli olduğundan emin olun.

Sızıntı/sıçrama olması halinde, alanı derhal havalandırın ve rüzgara karşı ve taşmadan/tahliyeden uzak durun.

Sızıntı/sıçrama olması halinde, insanlara kaçak/taşma rüzgarını arkadan almalarını söyleyin, derhal tehlikeli alanı izole edin ve yetkili olmayan personeli dışarıda bırakın. 2-4. Yangın söndürücünün varlığı

Soğutucu ekipmanı ya da herhangi bir birleşik bölüm üzerinde herhangi bir sıcak çalışmanın yapılması gerekirse, uygun bir yangın söndürme ekipmanı el altında bulundurulmalıdır.

Yükleme alanının yakınında kuru toz veya CO

yangın söndürücüsü bulundurun. 2-5. Tutuşturma kaynakları yok

Yanıcı soğutucu gaz içeren ya da içermiş olan herhangi bir boru hattını kapsayan bir soğutucu sistemi ile ilgili çalışma yapan hiç kimse, yangın ya da patlama riskine neden olabilecek şekilde herhangi bir tutuşturma kaynağı kullanmamalıdır. Böyle bir çalışmayı yerine getirirken sigara içmemelidirler.

Sigara içmek gibi tüm olası tutuşturma kaynakları, yanıcı soğutucu gazın etraftaki alanda muhtemelen serbest kaldığı, kurulum, onarım, çıkarma ve imha etme yerinden yeterince uzakta tutulmalıdır.

Çalışmaya başlamadan önce, ekipmanın etrafındaki alan yanma tehlikelerinin veya tutuşturma risklerinin olmadığından emin olmak için gözden geçirilmelidir.

“Sigara İçilmez” işaretleri konmalıdır. 2-6. Havalandırılan alan

Alanın açıkta olduğundan veya sisteme girmeden veya herhangi bir sıcak işlem yapmadan önce gerektiği şekilde havalandırıldığından emin olun.

Havalandırma derecesi, çalışmanın yapıldığı süre boyunca sürekli olmalıdır.

Havalandırma, herhangi bir serbest bırakılmış soğutucu gazı emniyetli bir şekilde dağıtmalı ve tercihen atmosferin içine dışarıdan çıkarmalıdır.154 Güvenlik önlemleri 2-7. Soğutucu ekipmanındaki kontroller

Elektrik bileşenleri yüklendiği yerde, amaca ve doğru şartnameye uygun olmalıdırlar.

Her zaman, üretici fi rmanın bakım ve hizmete alma kılavuzları takip edilmelidir.

Şüphe duyulursa, destek için üretici fi rmanın teknik departmanına danışın.

Aşağıdaki kontroller, yanıcı soğutucu gaz kullanan tesisatlara tatbik edilmelidir.

Gerçek soğutucu şarjı, soğutucu içeren parçaların takıldığı odanın boyutuna uygundur.

Havalandırma mekanizmaları ve çıkış ağızları, yeterli düzeyde çalışıyor olmalı ve tıkalı olmamalıdır.

Eğer dolaylı bir soğutma devresi kullanılıyorsa, ikincil devre soğutucu gazın varlığı açısından kontrol edilmelidir.

Ekipmandaki işaretler, görülebilir ve okunaklı olmalıdır. Okunaksız olan markalama ve işaretler düzeltilmelidir.

Soğutucu borusu veya bileşenleri, bileşenler aşınmaya doğası gereği dayanıklı olan veya aşınmaya karşı uygun şekilde korunan malzemelerden üretilmemişlerse, soğutucu içeren bileşenleri aşındırabilen herhangi bir maddeye maruz kalma ihtimali olmayan bir pozisyona monte edilmelidir. 2-8. Elektrikli cihazlardaki kontroller

Elektrik bileşenlerindeki onarım ve bakım işlemleri, ilk güvenlik kontrollerini ve bileşen kontrol prosedürlerini kapsamalıdır.

İlk güvenlik kontrolleri, şunlarla sınırlı olmalıdır:-

Kapasitörlerin boşaltılması: kıvılcım olasılığını önlemek için emniyetli bir şekilde yapılmalıdır.

Elektrik yüklü elektrik bileşenlerinin olmadığı ve elektrik tellerinin sistem yüklenirken, kurtarılırken veya temizlenirken açıkta olmadığı.

Topraklamanın sürekliliği.

Her zaman, üretici fi rmanın bakım ve hizmete alma kılavuzları takip edilmelidir.

Şüphe duyulursa, destek için üretici fi rmanın teknik departmanına danışın.

Eğer güvenliği tehlikeye atabilen bir hata mevcut ise, hiçbir güç kaynağı, yeterince ilgileninceye kadar, devreye bağlı olmamalıdır.

Eğer hata hemen düzeltilemiyor fakat çalışmaya devam etmek gerekiyor ise, uygun bir geçici çözüm bulunmalıdır.

Ekipmanın sahibi bilgilendirilmeli veya ekipman sahibine rapor verilmelidir, bu nedenle sonraki bölümde tüm parçaların bilgisi verilmektedir.155

3. Mühürlü bileşenlerdeki

Mühürlü bileşenlerdeki onarım işlemleri sırasında, tüm güç kaynaklarının bağlantısı mühürlü herhangi bir kapak çıkarılmadan önce, vb. çalışan ekipmandan kesilmelidir.

Hizmete alma işlemi sırasında ekipmanda bir güç kaynağının olması kesinlikle gerekli ise, sızıntı tespitinin kalıcı bir çalışma şekli potansiyel bir tehlikeli durumu bildirmek için en kritik noktaya yerleştirilmelidir.

Elektrikli bileşenler üzerinde çalışırken kılıfın koruma seviyesi etkilenecek şekilde değiştirilmemesini sağlamak için aşağıdakilere dikkat edilmelidir. Bu, kablolardaki hasarları, bağlantı sayısının fazla olmasını, orijinal şartnameye göre yapılmamış terminalleri, contalardaki hasarları, hatalı rakor montajını, vb. içerir.

Aygıtların emniyetli şekilde monte edildiğinden emin olun.

Contaların veya sızdırmazlık malzemelerinin yanıcı atmosferlerin girişini önleme amacına artık hizmet etmeyecek şekilde aşınmaya uğramadığından emin olun.

Yedek parçalar, üretici fi rmanın şartnamesine uygun olmalıdır. NOT: Silikon sızdırmazlık malzemesinin kullanımı, kaçak tespit ekipmanının bazı tiplerinin etkinliğini engelleyebilir. Kendinden güvenlikli bileşenlerin üzerinde çalışmadan önce izole edilmesi gerekmez.

4. Kendinden güvenlikli

bileşenlerdeki onarım işlemleri

Kullanılan ekipman için izin verilen, kabul edilebilir gerilim ve akım sınırlarını aşmamasını sağlamadan, devreye herhangi bir kalıcı endüktif ya da kapasite yükü tatbik etmeyin.

Kendinden güvenlikli bileşenler, sadece yanıcı bir atmosferin varlığında çalışabilen tipte olmalıdır.

Test aygıtları, doğru sınıfta olmalıdır.

Bileşenleri sadece üretici fi rma tarafından belirtilen parçalar ile değiştirin. Üretici fi rma tarafından belirtilmemiş parçalar, bir kaçaktan atmosferde soğutucu gazın tutuşmasına neden olabilir.

Kabloların aşınmaya, paslanmaya, aşırı basınca, vibrasyona, keskin kenarlara ya da herhangi bir başka olumsuz çevresel etkilere maruz kalmayacağını kontrol edin.

Kontrol, kompresörler veya fanlar gibi kaynakların yol açtığı yıpranma etkilerini veya aralıksız vibrasyonu da göz önünde bulundurmalıdır.

6. Yanıcı soğutucu gazların

Hiçbir koşulda, potansiyel tutuşturma kaynakları soğutucu gaz kaçaklarını araştırırken veya tespit ederken kullanılmamalıdır.

Halojen el feneri (ya da çıplak bir alev kullanan herhangi bir başka detektör) kullanılmamalıdır.156 Güvenlik önlemleri

7. Aşağıdaki sızıntı tespit

yöntemleri tüm soğutma sıvısı sistemleri için kabul edilebilir sayılır

Maksimum izin verilebilir basıncın (> 1,04 MPa, maks. 4,15 MPa) en az 0,25 katı basınç altında yılda 5 gram veya daha fazla soğutma sıvısı sızıntısını tespit etme hassasiyetine sahip algılama ekipmanı, örneğin bir evrensel yoklayıcı kullanıldığında sızıntı tespit edilmemelidir.

Elektronik kaçak detektörleri, yanıcı soğutucu gazları tespit etmek için kullanılmalıdır fakat hassasiyet yeterli olmayabilir ya da yeniden kalibre edilmesi gerekebilir. (Tespit ekipmanı, soğutucu olmayan bir alanda kalibre edilmelidir.)

Detektörün potansiyel tutuşturma kaynağı olmadığından ve kullanılan soğutucu için uygun olduğundan emin olun.

Kaçak tespit ekipmanı, soğutucu gazın LFL yüzdesinde ayarlanmalı ve kullanılan soğutucuya kalibre edilmelidir ve uygun olan gaz yüzdesi (maksimum %25) onaylanmalıdır.

Sızıntı algılama sıvıları çoğu soğutma sıvısı ile kullanıma uygundur; örneğin, kabarcık yöntemi ve fl oresan yöntemi ajanları. Klor, soğutma sıvısı ile reaksiyona girip bakır boruları paslandırabileceği için klor içeren deterjanlar kullanılmamalıdır.

Eğer kaçaktan şüpheleniliyorsa, tüm çıplak alevler kaldırılmalı/ söndürülmelidir.

Eğer bir soğutucu gaz sızıntısı lehimleme gerektirirse, soğutucu gazın tamamı sistemden kurtarılmalı ya da kaçaktan uzakta sistemin bir bölümünde izole edilmelidir (kapama valfl eri aracılığıyla). Soğutma sıvısını kaldırmak için #8’deki önlemlere uyulmalıdır.

8. Kaldırma ve boşaltma

Onarım işlemleri yapmak – veya herhangi bir başka amaç için – soğutucu gaz devresine girilirken, klasik prosedürler kullanılmalıdır. Bununla beraber, tutuşabilirlik söz konusu olduğundan en iyi uygulamanın takip edilmesi önemlidir. Aşağıdaki prosedüre riayet edilmelidir: soğutucu gazı kaldırın -> devreyi etkisiz gaz ile temizleyin -> boşaltın -> etkisiz gaz ile temizleyin -> devreyi keserek ya da lehimleyerek açın.

Soğutucu gaz yükü, doğru kurtarma silindirlerinin içinde değerlendirilmelidir.

Sistem, cihazın güvenliğini sağlamak için OFN ile “arıtılmalıdır”.

Bu işlemin birkaç defa tekrar edilmesi gerekebilir.

Sıkıştırılmış hava ya da oksijen, bu görev için kullanılmamalıdır.

Arıtma, sistemdeki vakumun OFN ile kesilmesiyle ve çalışma basıncına ulaşılana kadar doldurulmaya devam edildikten sonra atmosfere boşaltılarak ve sonunda bir vakuma çekilerek sağlanacaktır.

Bu işlem, sistem içinde soğutucu gaz kalmayıncaya kadar tekrar edilmelidir.

Nihai OFN yüklemesi kullanıldığı zaman, sistem çalışmayı gerçekleştirmek için atmosferik basınçta boşaltılmalıdır.

Bu işlem, boru hattı üzerindeki sert lehimleme işlemleri yapılması gerekiyorsa, kesinlikle gereklidir.

Vakum pompası için çıkış ağzının herhangi bir potansiyel tutuşturma kaynağına yakın olmadığından ve havalandırmanın mevcut olduğundan emin olun. OFN = oksijensiz nitrojen, atıl gaz türü.157

9. Yükleme prosedürleri

Klasik yükleme prosedürlerine ek olarak, aşağıdaki gereklilikler takip edilmelidir.

Yükleme ekipmanı kullanılırken, farklı soğutucu gazların bulaşmadığından emin olun.

Hortumlar ya da hatlar, içlerinde bulunan soğutucu gaz miktarını minimuma indirmek için mümkün olduğunca kısa olmalıdır.

Silindirler talimatlara uygun olarak gerekli konumda tutulmalıdır.

Soğutucu sisteminin soğutucu gaz ile sistemi yüklemeden önce topraklandığından emin olun.

Yükleme işlemi tamamlandığı zaman (henüz tamamlanmamışsa), sistemi etiketleyin.

Soğutucu sistemini çok fazla doldurmamaya çok dikkat edilmelidir.

Sistemi yeniden yükleme işleminden önce, OFN ile basınç testi yapılmalıdır (bkz. #7).

Sistemde, yükleme işlemi tamamlandığı zaman fakat çalıştırmadan önce kaçak testi yapılmalıdır.

Sonraki kaçak testi, çalışma yerini terk etmeden önce yapılmalıdır.

Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken ve boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/ boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın.

10. Hizmet dışı bırakma

Bu prosedürü yerine getirmeden önce, teknisyenin ekipman ve tüm detayları hakkında tamamen bilgisi olması gerekir.

Tüm soğutucu gazların emniyetli şekilde kurtarılması önerilen bir uygulamadır.

Görev yerine getirilmeden önce, düzeltilmiş soğutucu gaz yeniden kullanılmadan önce analiz yapılmasının gerekmesi halinde, bir yağ ve soğutucu gaz örneği alınmalıdır.

Elektrik gücünün, görev başlatılmadan önce, kullanılabilir durumda olması gerekir. a) Ekipman ve yaptığı işlem hakkında bilgi sahibi olun. b) Sistemi elektriksel olarak izole edin. c) Prosedüre girişmeden önce:

mekanik taşıma ekipmanları, gerekirse, soğutucu gaz silindirlerini taşımak için kullanılabilir;

tüm kişisel koruyucu ekipmanlar, mevcut ve doğru şekilde kullanılabilir olmalıdır;

kurtarma işlemi, yetkili bir kişi tarafından her zaman kontrol edilmelidir;

kurtarma ekipmanları ve silindirler, gereken standartlara uygun olmalıdır. d) Mümkünse, soğutucu sistemi toplayın. e) Eğer vakum mümkün değilse, soğutucu gazın sistemin muhtelif bölümlerinden kaldırılabilmesi için bir dağıtıcı yapın. f) Silindirin kurtarma işlemi yapılmadan önce ölçekler üzerinde yer aldığından emin olun. g) Kurtarma makinesini başlatın ve talimatlara uygun olarak çalıştırın. h) Silindirleri çok fazla doldurmayın. (Maks. %80 hacimli sıvı yüklentisi).158 Güvenlik önlemleri

i) Silindirin maksimum çalışma

basıncını, kısa süreliğine de olsa, aşmayın. j) Silindirler doğru şekilde doldurulduğu ve işlem tamamlandığı zaman, silindirlerin ve ekipmanın çalışma yerinden derhal çıkarıldığından ve tüm izolasyon valfl erinin kapatıldığından emin olun. k) Kurtarılan soğutucu gaz, temizlenmeden ve kontrol edilmeden, başka bir soğutucu sistemine yüklenmemelidir.

Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken veya boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın.

Ekipman, hizmet dışı bırakıldığını ve soğutucu gazın boşaltıldığını belirten şekilde etiketlenmelidir.

Etikete tarih yazılıp imzalanmalıdır.

Ekipman üzerinde, ekipmanın yanıcı soğutucu gaz içerdiğini belirten şekilde etiketler olduğundan emin olun.

Bir sistemden soğutucu gazı kaldırırken, gerek hizmete hazırlama gerekse hizmet dışı bırakma işlemleri için, tüm soğutucu gazların emniyetli şekilde kaldırılması önerilen bir uygulamadır.

Soğutucu gazı silindirlere gönderirken, sadece uygun soğutucu gaz kurtarma silindirlerinin kullanıldığından emin olun.

Toplam sistem yükünü tutmak için doğru sayıda silindirin kullanılabilir olduğundan emin olun.

Kullanılacak tüm silindirler, kurtarılan soğutucu gaz için tasarlanmış ve o soğutucu gaz için etiketlenmiş olmalıdır (örn. soğutucu gazın kurtarılması için özel silindirler).

Silindirler, basınç giderme valfi ne sahip olmalı ve iyi işler durumda olan kapama valfl eri ile birleştirilmelidir.

Kurtarma silindirleri boşaltılmalı ve mümkünse, kurtarma işleminden önce soğutulmalıdır.

Kurtarma ekipmanı, ilgili ekipmana ilişkin bir dizi talimat ile birlikte iyi işler durumda ve yanıcı soğutucu gazların kurtarılması için uygun olacaktır.

Ayrıca, bir dizi kalibre edilmiş yaylı baskül mevcut ve iyi işler durumda olmalıdır.

Hortumlar, sızdırmaz bağlantı kesme rakorlarına sahip olmalı ve iyi durumda olmalıdır.

Kurtarma makinesini kullanmadan önce, düzgün çalıştığını, uygun şekilde bakımının yapıldığını ve herhangi bir birleşik elektrik bileşeninin soğutucu gazın serbest kalması halinde tutuşturmayı önlemek için mühürlendiğini kontrol edin. Şüphe duyulması halinde, üretici fi rmaya danışın.

Kurtarılan soğutucu gaz, doğru kurtarma silindirindeki soğutucu gaz tedarikçisine ve düzenlenen ilişkin Atık Nakil Notuna iade edilmelidir.

Soğutucu gazları, kurtarma ünitelerinde ve özellikle silindirlerde karıştırmayın.

Kompresörlerin ya da kompresör yağlarının çıkarılması gerekirse, yanıcı soğutucu gazın yağlayıcı içinde kalmadığından emin olmak için kabul edilebilir bir düzeyde boşaltılmalarını sağlayın.

Boşaltma işlemi, kompresörün tedarikçilere iade edilmeden önce yerine getirilmelidir.

Sadece kompresör gövdesindeki elektrikli ısıtma bu işlemi hızlandırmak için kullanılmalıdır.

Yağ bir sistemden tahliye edildiği zaman, bu işlem emniyetli bir şekilde yerine getirilmelidir.159

Güvenlik önlemleri / Bakım Bakım

• Güvenliğiniz için, temizlik gerçekleştirmeden önce klimayı kapalı konuma getirdiğinizden ve gücü kestiğinizden emin olun. (Aks takdirde, fanın yüksek devirde dönmesi nedeniyle elektrik çarpması veya yaralanmalar meydana gelebilir.)

• İç ünitenin üzerine su dökmeyin. (Aksi takdirde, dahili bileşenler hasar görebilir veya elektrik çarpabilir.)

• Keskin kimyasallar gibi çözücüleri asla kullanmayın. Ayrıca, plastik parçaları çok sıcak su kullanarak silmeyin. (Aksi takdirde, deformasyon veya renk değişikliği meydana gelebilir.)

• Bazı metal kenarlar ve kanatlar keskindir. Bu parçaları temizlerken dikkatli olun. (Yaralanmalar meydana gelebilir.)

• Yüksekteki bir iç üniteyi temizlerken sağlam bir tabure veya merdiven kullanın. Dış ünitenin iç serpantini ve diğer bileşenleri düzenli olarak temizlenmelidir.

• Satıcınıza veya servis merkezinize danışın. Hava Filtresinin Bakımı Kablolu kumanda ekranında (Filtre) simgesi görüntülenirse temsilcinize veya servis merkezine danışın. Filtre göstergesi

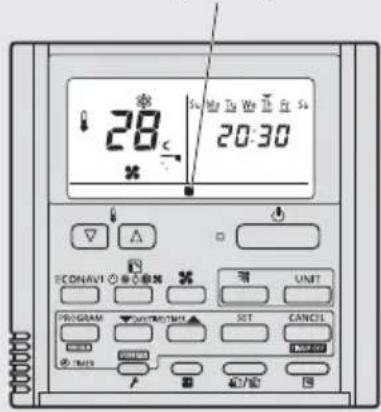

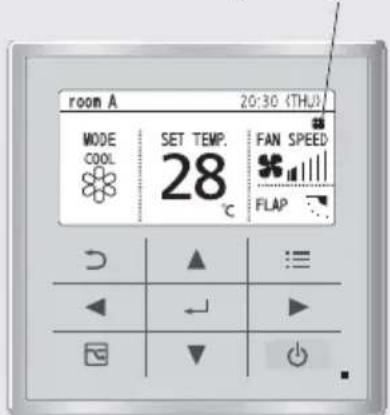

Filtre göstergesi Filtre göstergesi Zamanlayıcılı Uzaktan Kumanda Gelişmiş Özellikli Kablolu Kumanda Kablolu Uzaktan Kumanda160 Bakım Çalıştırma Mekanizması ■ Isıtma performansı

• Bu klima, ısıtma için dış ortam havasını kullanmaktadır, bu nedenle ısıtma performansı, dış ortam sıcaklığı düştükçe azalır. - Isıtma yetersizse lütfen ilave bir ısıtma cihazı kullanın. ■ Defrost

• Bu cihaz dış ünitede oluşan buzu eritmek için defrost işlemini başlatabilir.

1. Defrost başladığında: İç ünite fanı durur (veya fan devri yavaşlar).

” (BEKLEME) simgesi görüntülenir.

2. Isıtmaya birkaç dakika sonra kaldığı yerden devam edilir: İç ünite ısı eşanjörü bobini

yeterince ısınıncaya kadar iç ünite fanı kapalı konumda kalır (veya çok düşük bir fan devrinde çalışır). - “ ” (BEKLEME) simgesi görüntülenir.

3. Defrost tamamlandığında: İç ünite fanı çalışmaya başlar.

• Oda ısısı ayarlanan dereceye geldiğinde, dış ünite otomatik olarak açılıp kapanma döngüsüne başlar.

• Oda ısısı ayarlanan dereceye gelmek üzereyken, fan hızı otomatik olarak “meltem” (hafi f rüzgar) ayarına gelir. ■ Ünite çalışırken elektrik kesilirse

• Ünite otomatik olarak çalışmaya devam eder. Elektrik kesintisi öncesindeki çalışma ayarları kullanılır.161

Bakım / Bilgi Ağ Adaptörüne Bağlanıldığında Bilgi (İsteğe Bağlı Donanım Parçası) UYARI Kullanmadan önce Hava-Su sisteminin çevresinde güvenlik kontrolü yapın. Çalıştırmadan önce çevrede insan ve canlı olup olmadığını kontrol edin. Talimatlara uyulmaması sebebiyle hatalı çalıştırma hasara neden olabilir. Çalıştırmadan önce aşağıdakileri kontrol edin (bina içerisinde) - Zamanlayıcı ayar durumu. Önceden bilinmeyen açma/kapatma işlemi insan ve diğer canlıların ciddi şekilde yaralanmasına neden olabilir. Çalıştırmadan önce ve çalışma sırasında aşağıdakileri kontrol edin (bina dışında) - Bina içerisinde birisinin olduğu biliniyorsa, uygulamaya geçmeden önce yeni çalıştırma ayarı konusunda dışarıdan uyarın. Bu, kişinin çalışma şeklinin değiştirilmesi nedeniyle ani şok yaşamasını ve sağlığının bozulmasını önler. - Binada cihazı kendi başlarına kullanamayacak olan küçük çocuklar, fi ziksel engelli kişiler yada yaşlılar bulunduğunda çalıştırmayın. - Ayarı ve çalışma durumunu sık sık kontrol edin. - Hata kodu ekrana geldiğinde çalışmayı durdurun ve yetkili bir satıcı ya da uzman personele danışın. Lütfen kullanmadan önce kontrol edin

• İletişim durumu kötü olduğunda sistem kullanılmaz halde olabilir. Lütfen, çalıştırdıktan sonra uygulama ekranından “Çalışma Durumu”nu kontrol edin. Aşağıdaki durumlar uzaktan çalıştırmada söz konusu olabilir. - Çalıştıramama, çalışma zamanının yansı tılmaması. - Çalıştırma bina dışından ayarlandığında Hava-Su çalışmasının yansıtılmaması.

• Hatalı çalıştırmayı önlemek için akıllı telefon ekranın kilitlenmesi önerilir.

• Yetkili satıcı veya uzman personel tarafından belirtilmeyen başka bir uzaktan kumanda, iletişim ve çalıştırma cihazı kullanmayın.

• Panasonic Akıllı Uygulama “Hizmet Kullanım Şartları” ve “Kişisel Bilgilerin İşlenmesi” sözleşmesi çerçevesinde kullanın.

• Panasonic Akıllı Uygulama uzun süre kullanılmayacaksa, ağ adaptörünün cihazla bağlantısını kesin. Bilgi162 Accordance with the WEEE Regulation. Disposal of Old Equipment Only for European Union and countries with recycling systems This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products must not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points in accordance with your national legislation. By disposing of them correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment. For more information about collection and recycling, please contact your local municipality. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation. AEEE Yönetmeliğine Uygundur. Eski Ekipman İşlenmesi. Sadece geri dönüşüm sistemleri olan Avrupa Birliği ve ülkeleri için geçerlidir. Ürünler, ambalaj ve/veya ekli belgeler üzerindeki bu semboller kullanılmış elektrik ve elektronik ürünlerin genel ev atığı ile karıştırılmaması gerektiğini ifade eder. Eski ürünlerin toplanması ve geri kazanılması için bu atıkları lütfen yasayla belirlenmiş olan uygun toplama merkezlerine teslim ediniz. Bu atıkların doğru işlenmesiyle, değerli kaynakların korunmasına ve insan sağlığı ve çevreye olası negatif etkilerinin engellenmesine yardımcı olabilirsiniz. Atıkların toplanması ve geri dönüşümü için detaylı bilgi için lütfen bağlı olduğunuz yerel yönetimlerle iletişime geçiniz. Atıkların atılmasıyla ilgili yanlış uygulamalar yasayla belirlenmiş olan cezalara sebebiyet verebilir. UYARI Bu sembol, bu ekipmanın yanıcı bir soğutucu kullandığını gösterir. Soğutucu sızıntısı olursa harici bir ateşleme kaynağıyla birlikte yanma olasılığı vardır. Bu sembol, Kullanım Talimatlarının dikkatli şekilde okunması gerektiğini gösterir. Bu sembol, servis personelinin bu ekipmanı Kurulum Talimatlarına göre kullanması gerektiğini gösterir. Bu sembol, Kullanım Talimatları ve/ veya Kurulum Talimatlarına dahil edilen bilgiler olduğunu gösterir. NOT: Kullanılan Soğutucu Akışkan İle İlgili Önemli Bilgiler

• Dış üniteyle birlikte verilen Montaj Talimatlarına bakın. Bilgi163
