Ürün Tipi	Split Sistem Klima (İnvertör)
Model	İç Ünite: CS-YE9MKX, Dış Ünite: CU-YE9MKX
Soğutma Kapasitesi	Kılavuzda belirtilmemiş (tahmini 2.6 kW)
Isıtma Kapasitesi	Kılavuzda belirtilmemiş (tahmini 2.9 kW)
Güç Kaynağı	220-240 V, 50 Hz, 1 Faz
İç Ünite Ölçüleri (GxYxD)	799 x 290 x 232 mm (tahmini)
Dış Ünite Ölçüleri (GxYxD)	780 x 540 x 290 mm (tahmini)
İç Ünite Ağırlığı	9.5 kg (tahmini)
Dış Ünite Ağırlığı	31 kg (tahmini)
Çalışma Modları	Otomatik, Soğutma, Isıtma, Nem alma, Fan
Sıcaklık Aralığı (Soğutma)	İç: 16°C - 32°C, Dış: 16°C - 43°C
Sıcaklık Aralığı (Isıtma)	İç: 16°C - 30°C, Dış: -5°C - 24°C
Hava Yönü Kontrolü	Yatay panjur (manuel) ve dikey panjur (otomatik salınım)
Fan Hızları	Otomatik, Düşük, Orta, Yüksek, Sessiz
Özel Fonksiyonlar	Güçlü Mod, Sessiz Mod, Otomatik Yeniden Başlatma, Zamanlayıcı (12 saat)

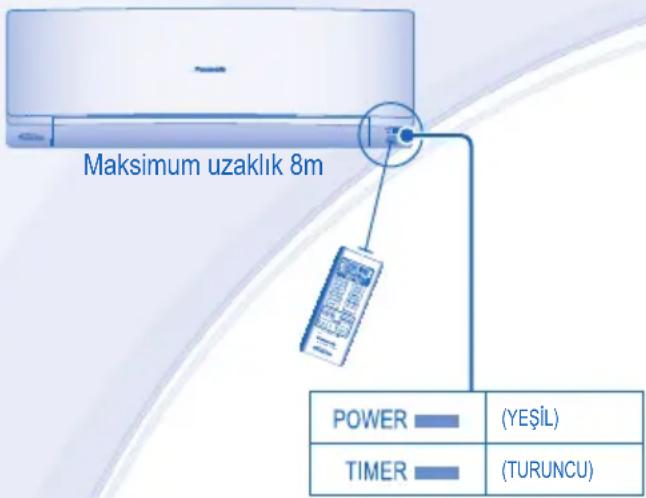

Uzaktan Kumanda	LCD ekran, 8m'ye kadar menzil, AAA/R03 piller
Filtre Tipi	Yıkanabilir hava filtreleri
Bakım	Filtreleri düzenli olarak temizleyin, üniteyi yumuşak kuru bezle silin, su/kimyasallardan kaçının
Güvenlik Özellikleri	Toprak Kaçak Devre Kesici önerilir, hata durumunda otomatik kapanma, çocuk kilidi (kumanda)
Standart Boru Uzunluğu	7.5 m (iç ünite borusu dahil)

Sık sorulan sorular - CS-YE9MKX PANASONIC

Hava filtrelerini nasıl temizlerim?

Ön paneli çıkarın, filtreleri çıkarın, suyla (40°C'nin altında) nazikçe yıkayın, gölgede iyice kurutun ve yeniden takın. Benzen, tiner veya aşındırıcı toz kullanmayın.

Ünite neden verimli soğutma/ısıtma yapmıyor?

Sıcaklığın doğru ayarlandığını kontrol edin, filtrelerin temiz olduğundan ve hava giriş/çıkışında engel olmadığından emin olun. Ayrıca, ısı yükünü azaltmak için pencereleri ve perdeleri kapatın.

Zamanlayıcıyı nasıl ayarlarım?

Uzaktan kumandadaki TIMER A veya TIMER B düğmesini kullanın. Gecikmeli KAPALI, AÇIK veya her ikisini seçmek için SELECT düğmesine basın. Saatleri ayarlamak için TIMER düğmesini, ardından etkinleştirmek için SET/CANCEL düğmesini kullanın.

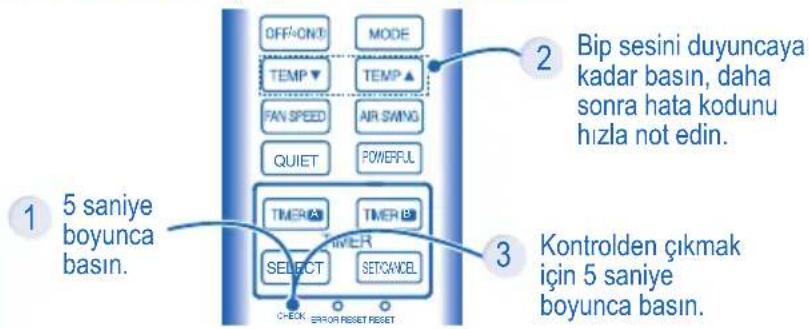

Yanıp sönen zamanlayıcı göstergesi ne anlama gelir?

Bir hatayı belirtir. Hata kodunu almak için uzaktan kumandayı kullanın: CHECK ERROR/RESET düğmesine 5 saniye basın, ardından bir bip sesi duyulana kadar mod düğmelerine basın. Kodu not edin ve yetkili bir satıcıya başvurun.

Uzaktan kumanda çalışmıyor. Ne yapmalıyım?

Pillerin doğru takıldığını ve zayıf olmadığını kontrol edin. Uzaktan kumanda ile iç ünite alıcısı arasında engel olmadığından emin olun. Gerekirse pilleri değiştirin (AAA veya R03).

Klimayı çok soğuk havalarda kullanabilir miyim?

Isıtma işlemi, dış ortam sıcaklığı -5°C'ye kadar mümkündür. Bunun altında, ünite donabilir ve koruma amacıyla durabilir. Bu model, -5°C'nin altında 24 saat ısıtma için tasarlanmamıştır.

Güçlü modu nasıl kullanırım?

Uzaktan kumandadaki POWERFUL düğmesine basın. İstenen sıcaklığa hızlıca ulaşmak için üniteyi 30 dakika boyunca maksimum kapasitede çalıştırır. Sessiz mod ile aynı anda kullanılamaz.

İç ünite fanı neden bazen durur?

Isıtma modunda, fan, defrost döngüleri sırasında veya kompresör çalıştığında soğuk hava akımını önlemek için durabilir. Soğutma modunda, fan, kokuları gidermek için düşük hızda durabilir.

Uzaktan kumandayı varsayılana nasıl sıfırlarım?

Uzaktan kumandadaki RESET düğmesine (sivri bir cisim kullanarak) basın. Bu, fabrika ayarlarına döndürür. Bunun zamanlayıcıyı sıfırlamadığını unutmayın.

Profesyonel kurulum gerekli mi?

Evet, kurulum, söküm ve iç temizlik, sızıntı, elektrik çarpması veya yangını önlemek için yetkili bir satıcı veya uzman tarafından yapılmalıdır. Uygun topraklama sağlayın ve bir Toprak Kaçak Devre Kesici kullanın.

KULLANIM KILAVUZU CS-YE9MKX PANASONIC

Üniteyi çalıştırmadan önce, bu çalışma talimatlarını tam olarak okuyun ve gelecekte başvurmak üzere saklayın.

QUICK GUIDE

GUÍA RÁPIDA

GUIDA RAPIDA

SNELLE GIDS

БЪРЗ СПРАВОЧНИК

BRZE UPUTE

HIZLI REHBER

CE

GÜVENLİK ÖNLEMLERİ 44\~45

UZAKTAN KUMANDA....46\~47

iç ÜNİTE 48

SORUN GİDERME 49

BiLGI 50\~55

ÜRÜN TEKNİK ÖZELLİKLERİ 56

HIZLI REHBER ....ARKA KAPAK

NOT: Bu kılavuzdaki çizimler yalnızca açıklama amaçlıdır ve asıl üniteden farklı olabilir. Gelecekteki geliştirmeler için bildirimde bulunulmaksızın değiştirilebilir.

OPERATION CONDITION

Bu klima cihazını aşağıdaki sıcaklık aralıklarında kullanın

Sıcaklık (°C)		İç Dış
		*DBT *WBT *DBT *WBT
SOĞUTMA	Maksimum 32 23 43 26
	Minimum 16 11 16 11
ISITMA	Maksimum 30 - 24 18
	Minimum 16 - -5 -6

* DBT: Kuru termometre sıcaklığı

* WBT: Yaş Termometre sıcaklığı

DİKKAT: • Bu model -5°C'nin altında ısıtma modunda 24 saat durdurulmadan çalışma için uygun değildir. Dış sıcaklık -5°C'nin altında olduğunda ve yukarıdaki koşulların dışında bu modeli kullandığınız zaman, dış unite donabilir ve koruma kontrolü için çalışmayı durdurabilir.

SAFETY PRECAUTIONS

Kişisel yaralanmaları, başkalarının yaralanmasını veya malın hasar görmesini engellemek için, lütfen aşağıdakikilere uyun. Talimatları takip etmekte sorun olması nedeniyle yanlış çalıştırma, ciddiyeti aşağıda sınıflandırılan şekilde zarar veya hasara neden olabilir.

UYARI

Bu işaret ölüm ya da ciddi yaralanma konusunda uyarıda bulunur.

DİKKAT

Bu işaret yaralanma ya da mal hasarı konusunda uyarında bulunur.

Takip edilecek talimatlar aşağıdaki sembollerle sınıflandırılır:

Bu sembol YASAKLANAN bir eyleme işaret eder

Bu semboller ZORUNLU bir eyleme işaret eder

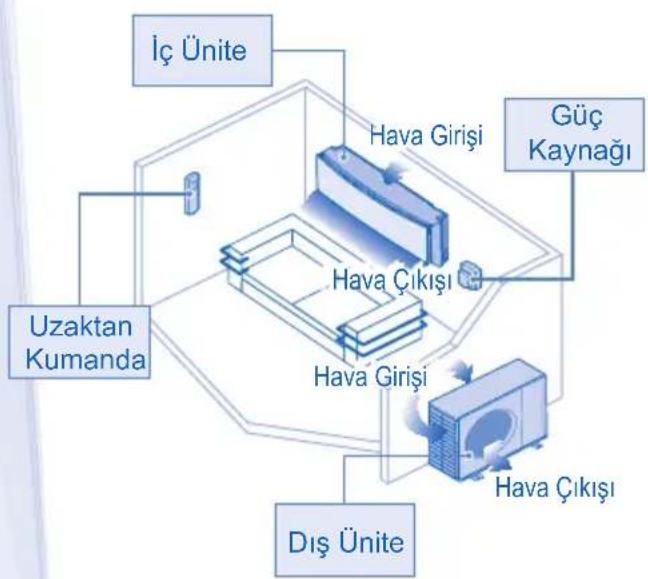


UYARI

İÇ ÜNİTE VE DIŞ ÜNİTE

	Bu cihaz, düşük fiziksel, duyusal veya zihinsel kapasiteli (çocuklar dahil) veya tecrübe ve bilgi eksiği olan kişiler tarafından, yetkili bir kişi tarafından cihazın kullanımına ilişkin gözetim veya talimat verilmedikçe kullanılmamalıdır. Çocukların, cihazla oynamadığından emin olmak için gözetim altında tutulmaları gerekir.
	Lütfen dahili parçaları temizlemek, üniteyi onarmak, takmak, sökmek ve yeniden takmak için yetkili satıcıya veya uzmana danışın. Uygun olmayan takma ve kullanma kaçak olmasına, elektrik çarpmasına ya da yangına neden olacaktır.
	Üniteyi potansiyel olarak patlayıcı ve yanıcı ortamda takmayın. Bu konuya uymama yangına neden olabilir.
	Parmaklarınızı veya başka nesnelerini klima cihazının iç veya dış ünitesine sokmayın, dönen parçalar yaralanmaya neden olabilir.
	Yıldırım sırasında dış üniteye dokunmayın, elektrik çarpmasına neden olabilir.
	Aşırı soğuktan kaçınmak için uzun süre doğrudan soğuk havaya maruz kalmayın.
	Ünitenin üzerine oturmayın veya çıkmayın, kaza sonucu düşebilirsiniz.
UZAKTAN KUMANDA
	Kaza sonucu pilleri yutmalarını önlemek için bebeklerin ve küçük çocukların uzaktan kumandayla oynamalarına izin vermeyin.
GÜÇ KAYNAĞI
	Aşırı ısınma ve yangını önlemek için değiştirilen kablo, birleştirme kablosu, uzatma kablosu veya belirtilmeyen bir kabloyu kullanmayın.
	Aşırı ısınmayı, yangını veya elektrik çarpmasını önlemek için:Aynı güç prizini diğer ekipmanla birlikte paylaştırmayın.Islak elle çalıştırmayın.Elektrik kablosunu aşırı bükmeyin.Cihazı fişini takarak ya da çıkartarak çalıştırmayın ya da durdurmayın.

UZAKTAN KUMANDA

Kaza sonucu pilleri yutmalarını önlemek için bebeklerin ve küçük çocukların uzaktan kumandayla oynamalarına izin vermeyin.

GÜÇ KAYNAĞI

Aşırı ısınma ve yangını önlemek için değiştirilen kablo, birleştirme kablosu, uzatma kablosu veya belirtilmeyen bir kabloyu kullanmayın.

GÜÇ KAYNAĞI
	Eğer elektrik kablosu hasar görürse, tehlikeli durumları önlemek için üretici veya üreticinin yetkili servisleri ya da aynı nitelikteki kişilerce değiştirilmelidir.
	Elektrik çarpması ve yangınların önlenmesi için Toprak Kaçağı Devre Kesici (ELCB) veya Kaçak Akım Koruma Rölesi (RCD) kullanılması tavsiye edilir.
	Aşırı ısınmayı, yangını veya elektrik çarpmasını önlemek için:• Elektrik fişini doğru şekilde takın.• Elektrik fişindeki toz periyodik olarak kuru bir bezle silinmelidir.
	Herhangi bir anormallik/arıza oluştuğu zaman ürünü kullanmayı durdurun ve elektrik fişini sökün veya güç anahtarını ve devre kesiciyi kapatın.(Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri• ELCB sıkça takılır.• Yanık kokusu gözlemlenir.• Anormal gürültü veya ünite titreşimi gözlemlenir.• İç üniteden su sızar.• Elektrik fişi veya prizi anormal sıcak olur.• Fan hızı kontrol edilemez.• Anahtar çalıştırılmak üzere açılsa bile ünite hemen durur.• Çalışması durdurulsa bile fan durmaz.Bakım/onarım için yerel satıcınızla hemen iletişim kurun.
	Elektrik fislerinin değiştirilmesi veya takılması yalnızca yetkili/nitelikli personel tarafından gerçekleştirilmelidir. Ana şebekedeki kablolar aşağıdaki kodlara göre renklendirilmiştir:Terminaler kanlolar renkler (IEC Standardı)KırmızıcanlıkahverengiL Siyah nötrN Yesil/Sarıtoprakyesil-sarıKablo tesisatının rengi ülkenin kablo kodu standardına bağlı olarak çeşitlilik gösterebilir.
	Bu ekipman elektrik çarpması veya yangını önlemek için topraklanmalıdır.
	Şu durumlarda güç kaynağını kapatıp fişi sökerek elektrik çarpmasını önleyin:- Temizleme ve servisten önce.- Uzun süreli kullanılmayacağınıda.- Anormal şiddetli yıldırım olduğunda.

DİKKAT
İÇ ÜNİTE VE DIŞ ÜNİTE
	Ünitenin hasar görmesini veya aşınmasını engellemek için benzen, tiner veya ovma tozu kullanmayınız.
	Hassas cihazlar, yiyecek, hayvanlar, bitkiler, sanat eserleri ve diğer nesnelerin korunması için kullanmayınız. Bu durum kalitenin bozulmasına v.s. yol açabilir.
	Alev yayılmasından kaçınmak için hava akışı çıkışının önünde yanıcı herhangi bir ekipman kullanmayın.
	Yaralanmayı vs. engellemek için bitkilerin ya da evcil hayvanların doğrudan hava akımına maruz kalmamasını sağlayın.
	Keskin alüminyum kanada dokunmayın, keskin parçalar yaralanmaya neden olabilir.
	Zemini cilalarken iç üniteyi AÇMAYIN.Cilalamadan sonra, üniteyi çalıştırmadan önce odayı düzgün şekilde havalandırın.
	Ünitenin hasar görmesini engellemek için üniteyi yağlı ve isli alanlara takmayın.
	Yaralanmadan kaçınmak için üniteyi temizleme amacıyla parçalara ayırmayın.
	Üniteyi temizlerken yaralanmaktan kaçınmak için sabit durmayan bir malzemenin üzerine çıkmayın.
	Ürünün vazo veya sürahi gibi herhangi bir şey koymayın. Ünitenin içine su girebilir ve yalıtımı bozabilir. Bu, elektrik çarpmasına neden olabilir.
	Soğuk/Kuru modlu çalıştırma sırasında, su sizmasını önlemek için pencereyi açık bırakmayın.
	Tahliye borusunun düzgün şekilde takıldığından ve su sızıntısını önlemek için tahliye çıkışını oluklardan, kaplardan uzak tutun ve suya girmediğinden emin olun.
	Uzun süre kullanımından sonra ya da yanıcı bir ekipmanla kullanımı halinde, odayı düzenli olarak havalandırın.
	Uzun süre kullanımından sonra, ünitenin düşmesini engellemek için montaj askının yıpranmadığından emin olun.
UZAKTAN KUMANDA
	Şarj edilebilir (Ni-Cd) piller kullanmayın. Bu uzaktan kumandaya zarar verebilir.
	Uzaktan kumandanın yanlış çalışmasını ya da zarar görmesini engellemek için:Unite uzun süre kullanılmayacaksa pilleri çıkarın.Aynı tipte olan yeni piller, belirtilen kutup yönlerine göre yerleştirilmelidir.
GÜÇ KAYNAĞI
	Elektrik çarpmasını engellemek için bağlantıky kesmek amacıyla kabloyu çekmeyin.

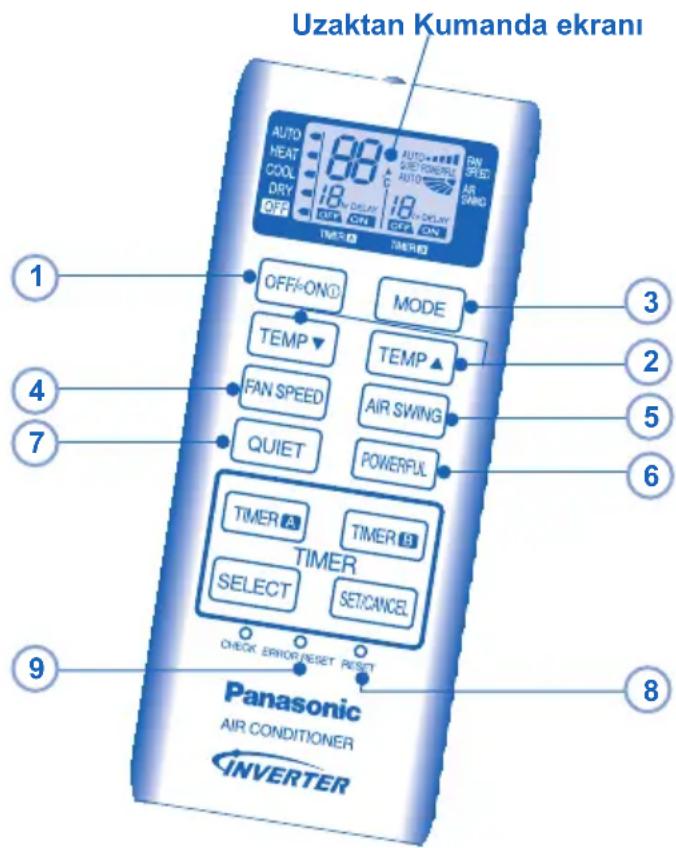

UZAKTAN KUMANDA

Uzaktan kumandanın düğmesine basın

1 ÜNİTEYİ AÇMAK YA DA KAPAMAK İÇİN

- Ünitenin yanlış bir şekilde başlatılmasını/durdurulmasını engellemek için uzaktan kumanda ekranında yer alan KAPALI göstergesine dikkat edin.

2 SICAKLIĞI AYARLAMAK İÇİN

• Seçim Aralığı: 16°C \~ 30°C.
• Uniteyi tavsiye edilen sıcaklıklarda çalıştırmak enerji tüketiminin düşürülmesine yardımcı olabilir. HEAT (ISITMA) modu: 20°C \~ 24°C. COOL (SOĞUTMA) modu: 26°C \~ 28°C. DRY (NEM ALMA) modu: Oda sıcaklığından 1°C \~ 2°C daha düşük.

3 ÇALIŞMA MODUNU SEÇMEK İÇİN

OTOMATIK modu – Size uygun koşullar için

• Mod seçme işlemi esnasında güç göstergesi yanıp söner.
• Ünite, çalýptýrma modunu iç mekan emme sýcaklýðý ve uzaktan kumanda sýcaklýðýna göre seçer.

HEAT (ISITMA) modu - Sıcak havanın keyfini çıkarın

- Heat (ısıtma) modunda ünitenin ortam ısısını yükseltmesi zaman alabilir. Isıtma öncesi GÜÇ göstergesi yanıp söner.

COOL (SOĞUTMA) modu – Serin havanın keyfini çıkarın

- Cool (soğutma) modunda, güç tüketimini azaltmak için güneş ışığını ve dış ortam ısısını engellemek amacıyla perde kullanın.

DRY (NEM ALMA) modu – Ortam nemini giderir

- Unite, yavaş bir soğutma işlemi sağlamak için düşük fan hızında çalışır.

4 ÇALIŞMA MODUNU SEÇMEK İÇİN

FAN SPEED

- OTOMATİK seçilirse, fan hızı çalışma moduna göre otomatik olarak ayarlanır.

5 HAVA AKİŞ YONUNU AYARLAMAK IÇIN (5 SEÇENEK)

AIR SWING

• Odanın havadar olmasını sağlar.
• COOL (Soğutma) modunda ÖTOMATİK ayarlanmışsa, kanat kapakları aşağı/yukarı doğru otomatik olarak salınır.
• HEAT (Isıtma) modunda OTOMÂTİK ayarlanmışsa kanat kapakları belirli bir konumda kalır.

6 İSTENEN SICAKLIĞA HEMEN ULAŞMAK İÇİN

- Bu ayar istenen sıcaklığa hemen ulaşılmasını sağlar.

7 SESSİZ BİR ORTAMIN KEYFİNİ ÇIKARMAK İÇİN

• Bu ayar, hava akışı gürültüsünü azaltarak sessiz bir ortam sağlar.
• GÜÇLÜ VE SESSİZ işlemleri aynı anda etkinleştirilemez.

8 UZAKTAN KUMANDANIN VARSAYILAN AYARLARINA DÖNMEK İÇİN BASIN

9 NORMAL İŞLEMLERDE KULLANILMAZ

ZAMANLAYICIYI AYARLAMAK (12 SAAT ZAMANLAYICI AYARI) İÇİN

- Klimayı otomatik olarak AÇMAK/KAPAMAK istediğiniz durumlarda.

GECİKMELİ KAPATMA ZAMANLAYICISI

Örneğin klimayı 5 saat sonra durdurmak için;

1 Gecikmeli KAPATMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine bir kez basın.
2 Gecikme saatini seçmek için TIMER A düğmesine basın.
- KAPATMA ZAMANLAYICISI yalnızca klima calışıyorken ayarlanabilir.

GECİKMELE AÇMA ZAMANLAYICISI

Örneğin klimayı 2 saat sonra başlatmak için;

1 Gecikmeli AÇMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine bir kez basın.
2 Gecikme saatini seçmek için TIMER A düğmesine basın.
- AÇMA ZAMANLAYICISI yalnızca klima çalışıyorken ayarlanabilir.

GECİK MELİ KAPATMA VE AÇMA ZAMANLAYICISI

Örneğin klimayı 3 saat sonra durdurup 4 saat sonra tekrar başlatmak için;

1 Gecikmeli KAPATMA ve AÇMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine iki kez üst üste basın.
2 KAPATMA Zamanlayıcısının gecikme saatini seçmek için TIMER A düğmesine basın.
3 AÇMA Zamanlayycysynyn gecikme saatini seçmek için TIMER B düömesine basyn.
- Bu zamanlayıcı modu yalnızca klima çalışiyorken ayarlanabilir.

GECİK MELİ AÇMA VE KAPATMA ZAMANLAYICISI

Örneğin klimayı 7 saat sonra başlatıp 10 saat sonra durdurmak için;

1 Gecikmeli AÇMA ve KAPATMA ZAMANLAYICISI'ni seçmek için SELECT düğmesine iki kez üst üste basın.
2 AÇMA Zamanlayıcısının gecikme saatini seçmek için TIMER düğmesine basın.
3 KAPATMA Zamanlayıcısının gecikme saatini seçmek için TIMER D düğmesine basın.
- Bu zamanlayıcı modu yalnızca klima çalışmıyoren ayarlanabilir.

ZAMANLAYICI AYARINI ONAYLAMAK İÇİN

Belirtilen süreye erişildiğinde başlayacak olan zamanlayıcı işlemini etkinleştirmek için SETICANCEL düğmesine bir kez basın.

ZAMANLAYICI AYARINI İPTAL ETMEK İÇİN

Zamanlayıcının çalışmasını iptal etmek için düğmesine tekrar basın.

• İç ünitenin zamanlayıcı göstergesi, zamanlayıcının çalışması esnasında yanacaktır.
• AÇMA zamanlayıcısı ayarlandığında, istenen oda sıcaklığına zamanında erişmek için ünite belirtilen saatten önce çalışmaya başlayabilir.
• Zamanlayıcı ayarlama işlemi esnasında OFFAONO işlemi düğmesine basarsanız, zamanlayıcı ayarı iptal edilecektir.
• Zamanlayıcı manuel olarak ya da güç arızası nedeniyle iptal edilirse, aşağıdaki adımları tekrarlayarak zamanlayıcıyı tekrar ayarlayabilirsiniz. (güç tekrar sağlandığında)

• Temizlemeden önce güç kaynağını kapatın.
• Alüminyum kanatlara dokunmayın, keskin kısımları yaralanmaya neden olabilir.

YIKAMA TALİMATLARI İPUCU

• Benzen, tiner ya da temizleme tozu kullanmayın.
• Yalnıza sabun (pH7) ya da nötr deterjanları kullanın.
• 40°C'den daha sıcak su kullanmayın.

- Ünitenin optimum performansı gösterdiğinden emin olmak için, temizlik bakımı düzenli aralıklarla yapılmalıdır.

NOT

- Uniteyi silmek için kimyasal bir bez kullanılırsa bez için gerekli talimatlar izlenmelidir.

- Üniteyi yumuşak, kuru bir bez ile hassas bir şekilde silin.

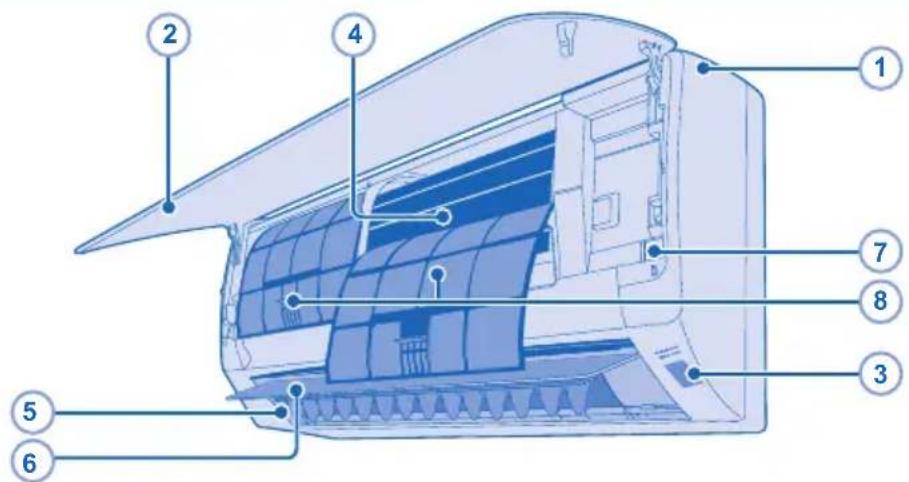

2 ÖN PANEL

Ön Paneli Çıkarın

• Ön paneli çıkarmak için kaldırın ve çekin.
• Hassas bir şekilde silerek kurulayın.

Ön Paneli Kapatın

- Güvenli bir şekilde kapamak için ön paneli iki tarafından bastının.

3 ALICI

4 ALÜMİNYUM FİN

5 YATAY HAVA YÖNLENDİRME PANJURU

• Manuel olarak ayarlanabilir.

UYARI

Çapraz akım fanıyla yaralanmaktan sakınmak için parmaklarınızu ünite içine koymamaya dikkat edin.

6 DİKEY HAVA YÖNLENDİRME PANJURU

- El ile ayarlamayın.

7 OTOMATİK AÇMA/KAPAMA DÜĞMESİ

- Uzaktan kumanda kaybolduğunda ya da arızalı olduğunda kullanın.

İşlem Mod
Bir kez basın. Otomatik
1 bip sesi duyulana kadar basılı tutun, sonra bırakın.	Soğutma
Çift bip sesi duyulana kadar basılı tutun, sonra bırakın.	Isıtma
Kapatmak için düğmeye basın.

8 HAVA FILTRELERİ

• Filtreleri düzenli olarak temizleyin.
• Filtre yüzeyine zarar vermemek için hassas bir şekilde yıkayın/durulayın.
• Filtreleri doğrudan ateşe ya da güneş ışığına maruz bırakmadan gölge bir alanda kurutun.
• Zarar gören filtreyi değiştirin.

SORUN GİDERME

Aşağıdaki belirtiler bir arızaya işaret etmez.

BELİRTİ NEDEN

İç üniteden duman çıkar. ▶ • Soğutma işlemi nedeniyle yoğuşma gerçekleşir.
Çalışma sırasında akan su sesi. ▶ • Ünite içinde soğutucu akışı.
Odada sıra dışı bir koku var. ▶ • Bu duvar, halı, mobilya ya da giysilerden yayılan nem kokusundan kaynaklanabilir.
İç ünite fan, otomatik fan hızı ayarlama sırasında zaman zaman duruyor.	▶ • Bu çevredeki kokularý gidermeye yardýmcý olur.
Çalışma yeniden başlamadan sonra birkaç dakika gecikiyor.	▶ • Gecikme ünitenin kompresörünü korumak içindir.
Dış ünite su/buhar çıkarıyor.	▶ • Borularda yoğunlaşma ya da buharlaşma meydana geliyor.
Bir kesintiden sonra elektrik geldiğinde ünite otomatik olarak çalışıyor.	▶ • Bu ünitenin Otomatik Yeniden Başlatma işlevidir. Çalışma uzaktan kumanda tarafından durdurulmadığı için elektrik geldiğinde ünite otomatik olarak önceki çalışma modunda ve hava akım yönünde yeniden çalışmaya başlar.
Isıtma işlemi sırasında iç ünite fanı zaman zaman duruyor. ▶ • İstenmeyen soğutma etkisini önlemek için.
Güç göstergesi, ünite açýlmadan yanýp}sönüyor. ▶ • ON (Açma) zamanlayıcısı ayarlandığı zaman bu çalışma hazırlığındaki ilk adımdır.
Çalışma sırasında çatlama sesleri geliyor. ▶ • Sıcaklık değişimleri ünitenin genleşmesine/büzülmesine neden oluyor.

Servisi aramadan önce aşağıdaki kileri kontrol edin.

SEMPTOM KONTROL

Isıtma/Soğutma işlemi etkili biçimde çalışmıyor. ▶ Sıcaklığı doğru şekilde ayarlayın.
	Tüm kapıları ve pencereleri kapatın.Filtreyi temizleyin ya da değiştirin.Hava girişi ve hava çıkışı ağızlarında herhangi bir engel varsa temizleyin.
Çalışırken gürültü.	Ünitenin eğimli takılıp takılmadığını kontrol edin.Ön paneli düzgün şekilde kapatın.
Uzaktan kumanda çalışmıyor.(Ekran loş veya transmisyon sinyali zayıf.)	Pilleri düzgün biçimde takın.Zayıf pilleri değiştirin.
Ünite çalışmıyor.	Devre kesicinin kapanıp kapanmadığını kontrol edin.Zamanlayıcıların ayarlanıp ayarlanmadığını kontrol edin.
Ünite uzaktan kumandadan sinyal almıyor.	Alicının engellenmediğinden emin olun.Belli flüoresan lambalar sinyal vericisine müdahalede bulunabilir. Lütfen yetkili satıcınıza danışın.

Ünite duruyor ve zamanlayıcı göstergesi yanıp sönüyor.

Hata kodunu almak için uzaktan kumandayı kullanın.

Not:

- Belli bir hata için, çalıştırma başlatıldığı sırada 4 bipli sınırlı bir çalıştırmayla üniteyi yeniden baslatabilirsiniz.

4 Üniteyi kapatın ve hata kodunu yetkili satıcıya bildirin.

INFORMATION/INFORMACIÓN/INFORMAZIONI/ INFORMAÇÃO/ИНФОРМАЦИЯ/INFORMACIJE/BÍLGÍ

Eski Ekipmanın ve Kullanılmış Pillerin Toplanması ve Atılmasına dair Kullanıcı Bilgileri

Ürünlerin, ambalajın ve/veya diğer belgelerin üzerindeki bu semboller kullanılmış elektrikli ve elektronik ürünlerin ve pillerin genel ev atığıyla karıştırılmaması gerektiği anlamına gelir. Eski ürünlerin ve kullanılmış pillerin düzgün işlenmesi, geri kazanımı ve geri dönüşümü için bunları lütfen ulusal yasalara ve 2002/96/EC ve 2006/66/EC Direktiflerine uygun olarak gereken toplama noktalarına götürün. Bu ürünleri ve pilleri doğru şekilde atarak, değerli kaynakların korunmasına yardımcı olacak ve uygunsuz atık kullanımından doğacak olan insan sağlığı ve çevre üzerindeki olası olumsuz herhangi bir etkiyi engelleyeceksiniz. Eski ürünlerin ve pillerin toplanması ve geri dönüştürülmesi hakkında daha fazla bilgi için lütfen yerel belediyenize, atık imha servisine veya ürünleri satın aldığınız satış noktasına başvurun. Bu atığın yanlış şekilde atılması durumunda, ulusal yasalar uyarınca cezalar uygulanabilir.

Avrupa Birliği'ndeki işletme kullanıcıları için

Elektrikli ve elektronik ekipmanı atmayı istediğiniz takdirde, daha fazla bilgi için lütfen satıcı veya tedarikçinizle iletişim kurun.

[Avrupa Birliği dışındaki başka bir Ülkede Elden Çıkarmaya dair Bilgi]

Bu semboller yalnızca Avrupa Birliği'nde geçerlidir. Bu malzemeleri atmak istediğiniz takdirde, lütfen yerel yetkililerinizle veya saticınızla iletişim kurun ve doğru atma yöntemini öğrenin.

Pil sembolü için not (iki alt sembol örneği):

Bu sembol bir kimyasal sembolle birlikte kullanılabilir. Bu durumda ilgili kimyasala dair Direktifin getirdiği koşullara uyar.

Pb

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Uzaktan kumanda pillerin kontrol edilmesi.
- Hava giriş ve çıkış kanallarında herhangi bir engel bulunmamalı.
- Soğutma/Isıtma işlemini seçmek için, 15 dakika çalıştıktan sonra Otomatik AÇMA/KAPATMA düğmesini kullanın, hava giriş ve hava çıkış kanallarında aşağıdaki sıcaklık farkının bulunması normaldir:
Soğutma: ≥ 8°C
Isitma: ≥ 14°C

UZUN SÜRE KULLANILMAYACAĞINDA

• Küf oluşmasını önlemek için iç parçalarda kalan nemi tam olarak temizlemek üzere Isıtma modunu 2-3 saat boyunca etkinleştirin.
• Güç kaynağınlı kapatın.
• Uzaktan kumanda pillerini çıkartın.

ÜRÜNE MÜDEHALE EDİLMEMESİ GEREKEN DURUMLAR

Aşağıdaki koşullarda GÜÇ KAYNAĞINI KAPATIN, daha sonra lütfen yetkili satıcıya danışın:

• Çalışırken anormal ses.
• Uzaktan kumandaya su/yabancı parça girişi.
• İç üniteden su sızıntısı.
• Devre kesici çok sık kapanıyor.
• Güç kablosu doğal olmayan şekilde sıcak.
• Anahtarlar veya düğmeler düzgün çalışıyor.
• Zamanlayıcı göstergesi yanıp sönüyor ve ünite çalıştırılamıyor.

PRODUCT SPECIFICATION

Indoor Unit

Outdoor Unit

Model				CS-YE9MKXCU-YE9MKX		CS-YE12MKXCU-YE12MKX		CS-YE18MKXCU-YE18MKX
				COOL HEAT COOL		HEAT COOL HEAT
				Single, 230V,50Hz Single, 230V,50Hz Single, 230V,50Hz
/Current		[kW] 0.760 0.880		1.020 1.105 1.660 1.615
		[A] 3.60 4.10 4.90		5.20 7.90 7.70
gerant		[kg]		R410A0.780		R410A0.880		R410A1.15
Cooling Capacity		[kW] 2.50 3.30 5.00
ng Capacity		[kW] 3.20 4.00 5.50
Noise Level	JIS C 9612 [<70 dB(A)]	[dB(A)]	☐	40 40 42 42 46 46
	Conditions 1m Distance Max. cooling/heating operation		☐	47 48 48 50 50 52
	Sound power level	[dB(A)]	☐	56 56 58 58 62 62
			☐	63 64 64 66 66 68
lation		[m3/min.]		12.5 13.0 13.5 13.9		14.6 15.3
Product Weight		[kg]	☐	8.0		8.0		7.5
			☐	22		26.5 31.5
insions (H x W x D)		[mm]	☐	283 x 803 x 214		283 x 803 x 214		283 x 803 x 214
			☐	540 x 780 x 289		540 x 780 x 289		540 x 780 x 289

Test conditions

1.

Temperature (°C)	Indoor		Outdoor
	*DBT	*WBT	*DBT	*WBT
COOLING	27	19	35	24
HEATING	20	12	7	6
