KULLANIM KILAVUZU H110MDVP ASROCK

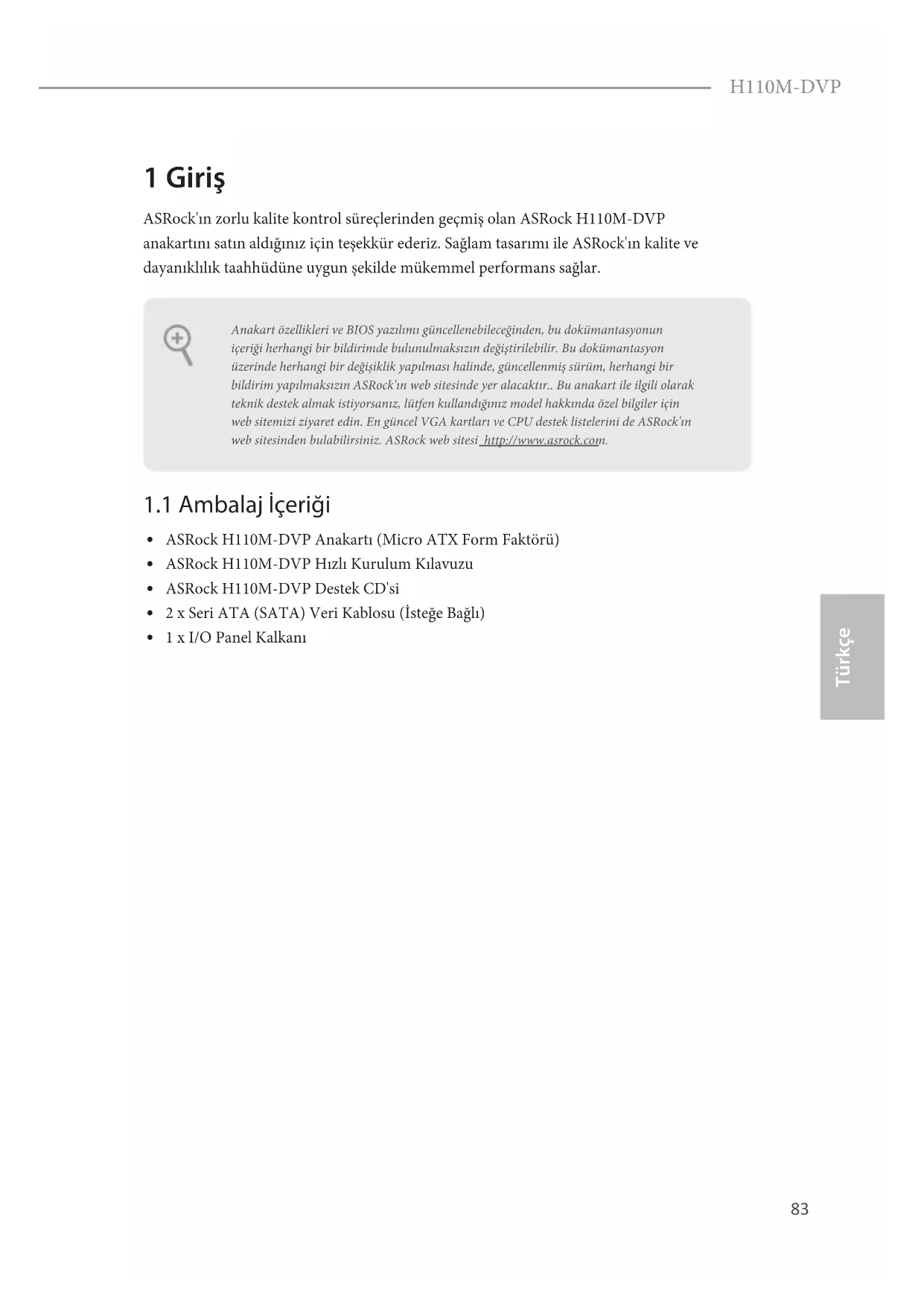

Türkçe H110M-DVP 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H110M-DVP anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

ASRock H110M-DVP Hızlı Kurulum Kılavuzu

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x I/O Panel Kalkanı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.84 Türkçe

Micro ATX Form Faktörü

Yekpare Kapasitör tasarımı CPU

i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

95W’ye kadar CPU’yu destekler

4 Güç Saası tasarımı

Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

Çi Kanallı DDR4 Bellek Teknolojisi

2 x DDR4 DIMM Yuvası

DDR4 2133 ECC olmayan, ara belleğe alınmamış belleği destekler

Maksimum sistem belleği kapasitesi: 32GB

Intel® Üstün Bellek Proli (XMP) 2.0 özelliğini destekler Genişletme Yuvası

• Önyükleme diskleri olarak NVMe SSD destekler

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

Çi grak çıkışı: Bağımsız ekran denetleyicileriyle DVI-D ve D-Sub bağlantı noktalarını destekler

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte DVI-D işlevini destekler

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte D-Sub işlevini destekler85 Türkçe H110M-DVP

Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

DVI-D Bağlantı Noktalarıyla HDCP destekler

DVI-D Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler Ses

• 7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

LAN Açılışını Destekler

Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

LAN Kablosu Algılama destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel I/O

1 x PS/2 Fare Bağlantı Noktası

1 x PS/2 Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x DVI-D Bağlantı Noktası

4 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

2 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

4 x SATA3 6,0 Gb/sn Bağlayıcı, NCQ, AHCI ve Tak Çalıştır destekler86 Türkçe Bağlayıcı

1 x Yazdırma Bağlantı noktası bağlantısı

1 x COM Bağlantı noktası bağlantısı

1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

1 x İşlemci Fanı Bağlayıcısı (4 pimli)

1 x Kasa Fanı Bağlayıcı (4 pimli)

• İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücüne sahip işlemci fanını destekler.

1 x 24 pim ATX Güç Bağlayıcısı

1 x 4 pim 12V Güç Bağlayıcısı

2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• USB3_2_3 bağlayıcısı USB_6_7 bağlantı noktasıyla paylaşılır. BIOS Özelliği

Çok dilli GUI desteği ile AMI UEFI Legal BIOS

ACPI 5.0 Uyumlu uyandırma olayları

CPU, GT_CPU, DRAM, PCH 1,0V Gerilimi Çoklu Ayarlama Donanım Monitörü

CPU/Kasa sıcaklığı tespiti

CPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

CPU/Kasa Fanı çoklu hız kontrolü

KASA AÇIK algılaması

• Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 138. sayfaya başvurun.

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Belgeler

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)87 Türkçe H110M-DVP Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar vere- bilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com88 Türkçe

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli (CLRMOS1) (bkz. sf.1, No. 10) CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. +BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u TemizleVarsayılan CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.89 Türkçe H110M-DVP

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 11) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. GND

RESET#PWRBTN#PLED-PLED+

GND90 Türkçe Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bkz. sf.1, No. 15) Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_0: bkz. sf.1, No. 6) (SATA3_1: bkz. sf.1, No. 7) (SATA3_2: bkz. sf.1, No. 8) (SATA3_3: bkz. sf.1, No. 9) Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB_4_5) (bkz. sf.1, No. 14) (9-pin USB_6_7) (bkz. sf.1, No. 13) Bu ana kartta iki bağlantı vardır. Bu USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_2_3) (bkz. sf.1, No. 12) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

• USB3_2_3 bağlayıcısı USB_6_7 bağlantı noktasıyla paylaşılır. DUMMY GND GND

Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 20) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Fanı Konektörü (4-pin CHA_FAN1) (bkz sf.1, No. 19) (4-pin CHA_FAN2) (bkz sf.1, No. 5) Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine bağlayın. CPU Fan Bağlayıcısı (4-pin CPU_FAN1) (bkz sf.1, No. 2) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 4) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13’e bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın. GN D FAN _VOLTAG ECH A_FAN_S PEEDFA N_SPEED _CONTRO L GND FAN_VO LTAGE_CONTROLFAN_SP EEDFAN_SP EED_CON TROL

Türkçe ATX 12V Güç Bağlayıcısı (4-pin ATX12V1) (bkz. sf.1, No. 1) Bu anakart, 4-pin ATX 12V güç bağlayıcısı sağlamaktadır. Seri Bağlantı Noktası Bağlantısı (9-pin COM2) (bkz. sf.1, No. 18) Bu COM2 bağlantısı seri bağlantı yuvası modülünü destekler. TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 17) Bu bağlayıcı, anahtarlar, dijital sertikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destek- ler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır. Yazdırma Bağlantı Noktası Bağlantısı (25-pn LPT1) (bkz. sf.1, No. 16) Bu, yazıcı aygıtların uyumlu br şeklde takılmasını sağlayan br yazdırma bağlantı noktası arabrmdr.
