MANUALE UTENTE H110MDVP ASROCK

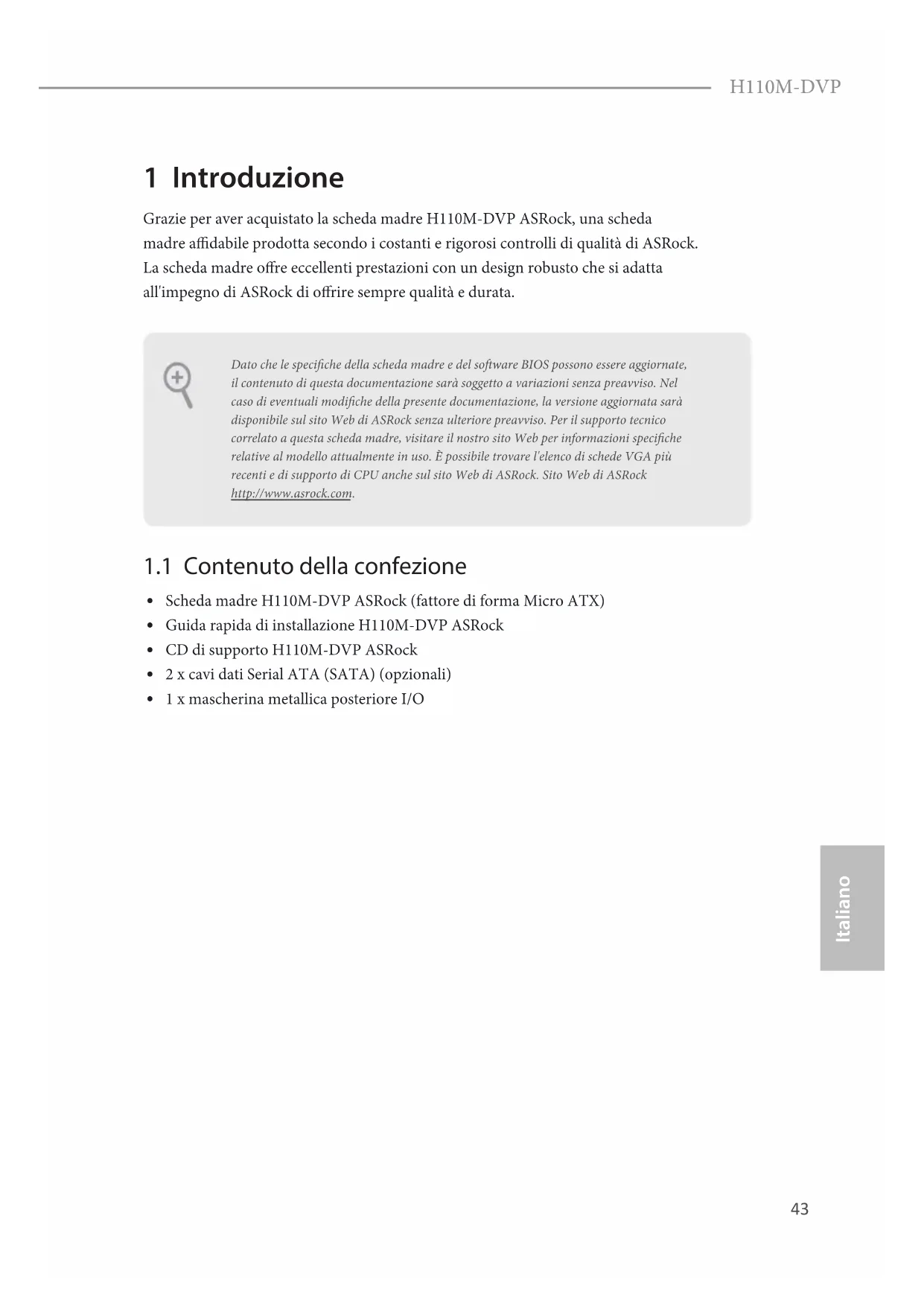

AF D#ER RO R#PI NI T# GN D SL IN #ST B#SP D0SP D1SP D2SP D3SP D4SP D5SP D6SP D7AC K#BU SY SL CT43 Italiano H110M-DVP 1 Introduzione Grazie per aver acquistato la scheda madre H110M-DVP ASRock, una scheda madre adabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

Scheda madre H110M-DVP ASRock (fattore di forma Micro ATX)

Guida rapida di installazione H110M-DVP ASRock

CD di supporto H110M-DVP ASRock

2 x cavi dati Serial ATA (SATA) (opzionali)

1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.44 Italiano

Fattore di forma Micro ATX

Design condensatore solido CPU

Tecnologia con memoria DDR4 a doppio canale

Supporta la memoria DDR4 2133 non ECC, senza buer

Supporto di moduli di memoria ECC UDIMM (funzionamento in modalità non-ECC)

Capacità max. della memoria di sistema: 32 GB

1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)*

• Supporto di SSD NVMe come disco d’avvio

La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Doppia uscita graca: Supporto di porte D-Sub e DVI-D tramite controller display indipendenti

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz45 Italiano H110M-DVP

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto accelerazione codec multimediale: HEVC, VP8, VP9

Supporto di HDCP con le porta DVI-D

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porta DVI-D Audio

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

Supporta il rilevamento cavo LAN

1 x porta tastiera PS/2

4 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

2 x Porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazione

1 x collegamento altoparlante e intrusione telaio

1 x Connettore ventola CPU (4 pin)

1 x connettore ventola telaio (4 pin)

• Il connettore della ventola della CPU supporta ventole della CPU con una potenza massima di 1 A (12 W).

1 x connettore alimentazione ATX 24 pin

1 x Connettore alimentazione 12V 4-pin

1 x connettore audio pannello frontale

2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• il connettore USB3_2_3 è condiviso con la connettore USB_6_7. Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

Eventi di riattivazione conformi a ACPI 5.0

Regolazione variabile tensione CPU, GT_CPU, DRAM, PCH 1,0V, Hardware Monitor

Tachimetro ventola CPU/telaio

Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

Ventola CPU/telaio con controllo di varie velocità

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

• Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimento a pagina 138 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com47 Italiano H110M-DVP Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Certicazioni

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)48 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRMOS1) (vedere pag. 1, n. 10) CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOSpredenito Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.49 Italiano H110M-DVP

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 11) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano corret- tamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. GND

RESET#PWRBTN#PLED-PLED+

GND50 Italiano Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 15) Collegare l’intrusione telaio e l’altoparlante a questo collegamento. Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 6) (SATA3_1: vedere pag. 1, n. 7) (SATA3_2: vedere pag. 1, n. 8) (SATA3_3: vedere pag. 1, n. 9) Questi quattro connettori SATA3 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Header USB 2.0 (USB_4_5 a 9 pin) (vedere pag. 1, n. 14) (USB_6_7 a 9 pin) (vedere pag. 1, n. 13) Su questa scheda madre c’è due connettore. Questo connettore USB

2.0 può supportare due

porte. Header USB 3.0 (USB3_2_3 19 pin) (vedere pag. 1, n. 12) Oltre alle due porte USB

3.0 sul pannello I/O, su

questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

• il connettore USB3_2_3 è condiviso con la connettore USB_6_7. DUMMY GND GND

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 20) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Connettore della ventola dello chassis (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 19) (CHA_FAN2 a 4 pin) (vedere pag. 1, n. 5) Collegare il cavo della ventola al connettore della ventola e far corrispondere il lo nero al pin di terra. Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di col- legare una ventola della CPU a 3 pin, collegarla al pin 1-3.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello

anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è neces- sario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”. GN D FAN _VOLTAG ECH A_FAN_S PEEDFA N_SPEED _CONTRO L GND FAN_VO LTAGE_CONTROLFAN_SP EEDFAN_SP EED_CON TROL52 Italiano Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 4) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un’alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13. Connettore di alimentazione ATX da 12 V (ATX12V1 a 4 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 4 pin. Header porta seriale (COM2 a 9 pin) (vedere pag. 1, n. 18) Questo header COM2 supporta un modulo di porta seriale. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 17) Questo connettore supporta il sistema Trusted Platform Mod- ule (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piat- taforma. Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 16) Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1
