KULLANIM KILAVUZU Z97 Extreme3 ASROCK

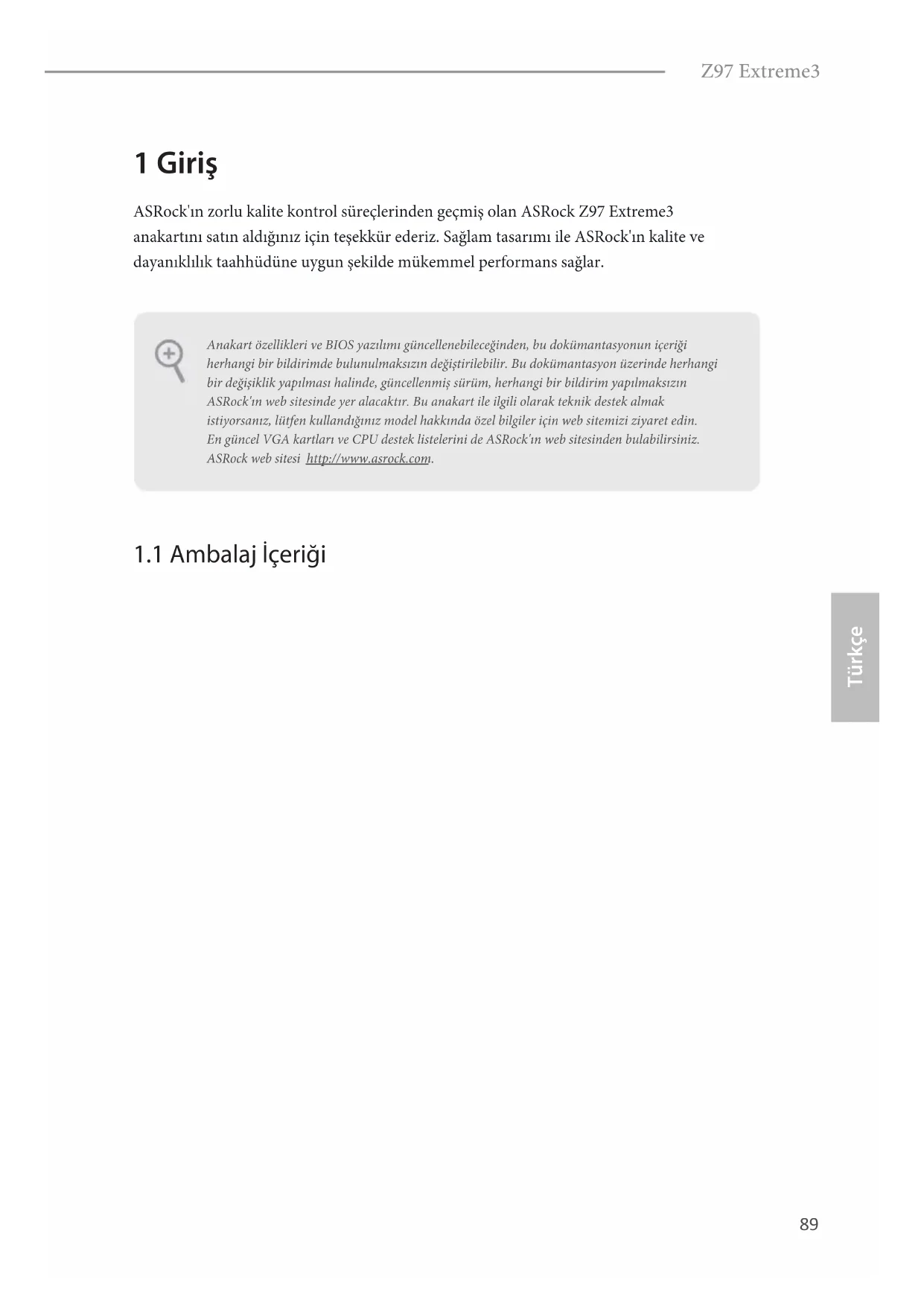

RRI#1 Este suporte COM1 recebe um módulo da porta serial.89 Türkçe Z97 Extreme3 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z97 Extreme3 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

• ASRock Z97 Extreme3 Anakartı(ATX Form Faktörü)

• ASRock Z97 Extreme3 HızlıKurulum Kılavuzu

• ASRock Z97 Extreme3 Destek CD'si

• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

• 1 x ASRock SLI_Bridge_2S Kartı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.90 Türkçe

• Yüksek Yoğunluklu Cam Elyaf PCB CPU

• 5. Nesil, Yeni 4. ve 4. Nesil Intel® Core™ i7/i5/i3/Pentium®/ Celeron® İşlemcilerini destekler (Soket 1150)

• Dijital Güç tasarımı

• 8 Güç Saası tasarımı

• Intel® Turbo Boost 2.0 Teknolojisini destekler

• Intel® K Serisi kilitsiz işlemcileri destekler

• ASRock BCLK tam aralıklı Hız Aşırtmayı destekler Yonga kümesi

• Çi Kanallı DDR3 Bellek Teknolojisi

• 4 x DDR3 DIMM Yuvası

• ECC olmayan, ara belleğe alınmamış DDR3 3100+(OC)/ 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/ 1600/1333/1066 belleği destekler

• Maksimum sistem belleği kapasitesi: 32GB

• Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler Genişletme Yuvası

• 2 x PCI Express 3.0 x16 yuva (PCIE2/PCIE3:x16'da (PCIE2) tek; x8'de (PCIE2) / x8'de (PCIE3) çi)

birimlerini destekler91 Türkçe Z97 Extreme3 Grakler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• Üç grak çıkışı seçeneği: D-Sub, DVI-D ve HDMI

• Üçlü Monitör Desteği

• 4K × 2K (4096x2304) @ 24Hz'e kadar maksimum çözünürlükte HDMI destekler

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler

• HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

• DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

• DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu- ray (BD) kayıttan yürütme destekler Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)

• Üstün Blu-ray Ses desteği

• Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• Intel® Uzaktan Uyandırma Teknolojisi

• LAN Açılışını Destekler

• Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler92 Türkçe Arka Panel I/O

• 1 x PS/2 Fare/Klavye Bağlantı Noktası

• 1 x D-Sub Bağlantı Noktası

• 1 x DVI-D Bağlantı Noktası

• 1 x HDMI Bağlantı Noktası

• 1 x Optik SPDIF Çıkışı Bağlantı Noktası

• 2 Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 4 Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

• 1 x COM Bağlantı Noktası Bağlantısı

• 1 x Güç LED Bağlantısı

• 2 x İşlemci Fan Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)

• 3 x Kasa Fanı Bağlayıcıları (1 x 4 pimli, 2 x 3 pimli)

• 1 x Güç Fanı Bağlayıcısı (3 pimli)

• 1 x 24 pim ATX Güç Bağlayıcısı

• 1 x 8 pim 12V Güç Bağlayıcısı

• 1 x PCIe Güç Bağlayıcısı

• 1 x Ön Panel Ses Bağlayıcısı

• 2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) BIOS Özelliği

• Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS

• ACPI 1.1 Uyumlu uyandırma olayları

• SMBIOS 2.3.1 desteği

• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı93 Türkçe Z97 Extreme3 Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz. Donanım

• CPU/Kasa sıcaklığı tespiti

• CPU/Kasa/Güç Fanı Devirölçer

• İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

• CPU/Kasa Fanı çoklu hız kontrolü

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi ger- eklidir)94 Türkçe

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Tel i (CLRMOS1) (bkz. sf.1, No. 18) CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u Temizle Varsayılan95 Türkçe Z97 Extreme3

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 17) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.96 Türkçe Güç LED Bağlantısı (3-pin PLED1) (bkz. sf.1, No. 15) Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_0) (bkz. sf.1, No. 9) (SATA3_1) (bkz. sf.1, No. 10) (SATA3_2) (bkz. sf.1, No. 11) (SATA3_3) (bkz. sf.1, No. 12) (SATA3_4) (bkz. sf.1, No. 13) (SATA3_5) (bkz. sf.1, No. 14) Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB2_3) (bkz. sf.1, No. 20) (9-pin USB4_5) (bkz. sf.1, No. 21) DUMMY GND GND

Bu anakart üzerinde, I/O paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_4_5) (bkz. sf.1, No. 8)

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA _D-IntA_PA _D+ Bu anakart üzerinde, I/ O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın. Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 25)

MIC_RETPRESENCE# GND

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 22)

+5V DUMMY DUMMY SPEAKER Lütfen kasa hoparlörünü bu bağlantıya takın. Kızılötesi Modül Bağlantısı (5-pin IR1) (bkz. sf.1, No. 23) GND IRRX DUMMY+5VSB IRTX

Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.98 Türkçe Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 19) (3-pin CHA_FAN2) (bkz sf.1, No. 6) (3-pin CHA_FAN3) (bkz sf.1, No. 16) (3-pin PWR_FAN1) (bkz sf.1, No. 27) GND +12V

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın. CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 2) (3-pin CPU_FAN2) (bkz sf.1, No. 3) GN D +12V

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 7)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.99 Türkçe Z97 Extreme3 ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 1)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. PCIe Güç Bağlayıcısı (4 pimli PCIE_PWR1) (bkz. sf.1, No. 26) +12V DETECT GND Üçten fazla grak kartı takıldığında, lütfen bu bağlayıcıya bir 4 pim molex güç kablosu bağlayın. Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 24) CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

RRI#1 Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.100
