MANUAL DE UTILIZADOR Z97 Extreme3 ASROCK

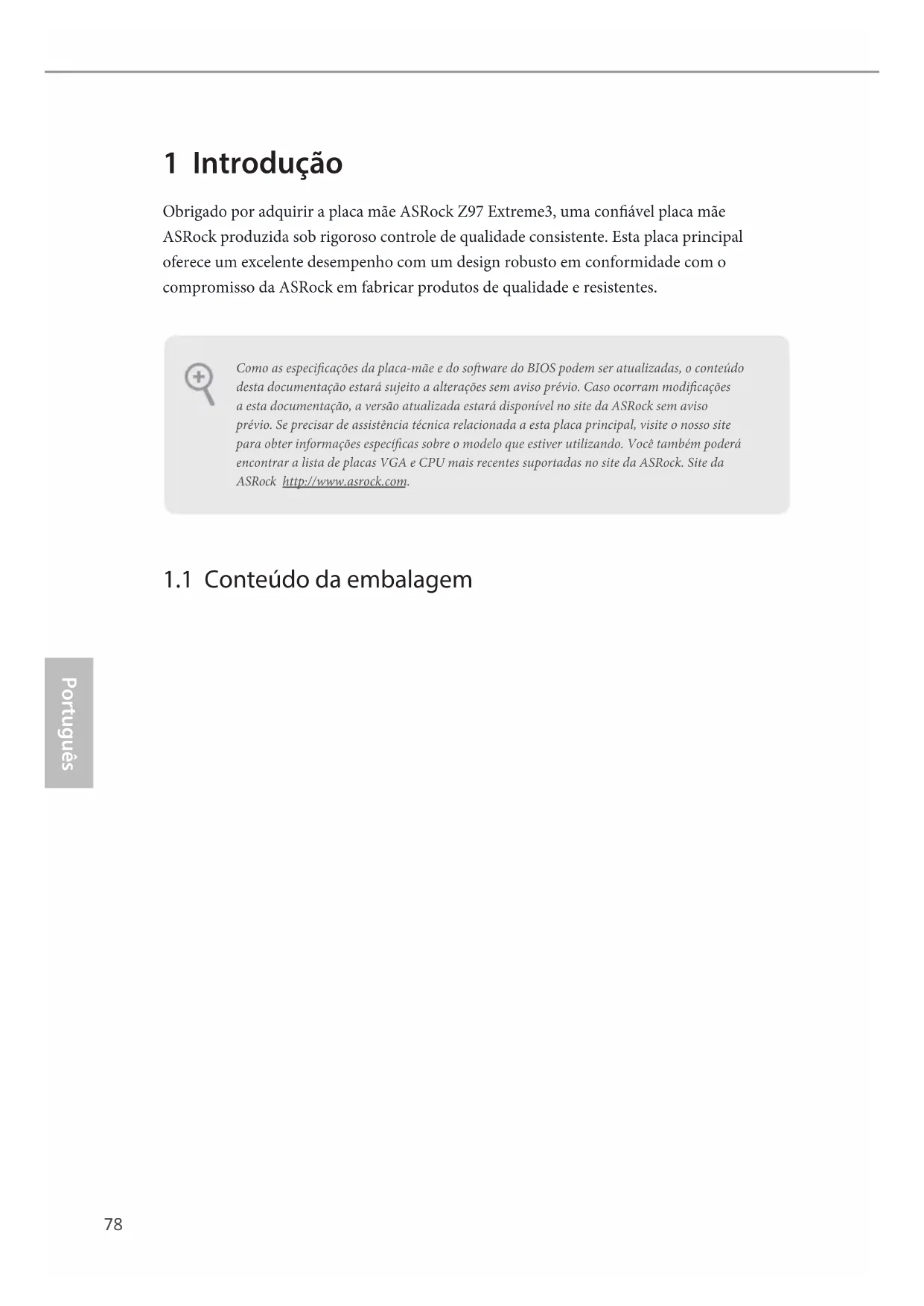

RRI#1 Колодка COM1 поддерживает подключение модуля последовательного порта.78 Português 1 Introdução Obrigado por adquirir a placa mãe ASRock Z97 Extreme3, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

• Placa Mãe ASRock Z97 Extreme3 (Fator de Forma ATX)

• Guia de Instalação Rápida da ASRock Z97 Extreme3

• 1 x Placa Bridge_SLI_2S ASRock Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.79 Português Z97 Extreme3

• Suporta Processadores de 5ª Geração, 4ª Geração Nova e 4ª Geração Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Soquete 1150)

• Design com 8 fases de alimentação

• Suporta memória DDR3 3100+(OC)/2933+(OC)/2800(OC)/2 400(OC)/2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória intermediária

• Capacidade máxima da memória do sistema: 32GB

• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel® Slot de expansão

• 2 x Slots PCI Express 3.0 x16 (PCIE2/PCIE3:único em x16 (PCIE2); duplo em x8 (PCIE2) / x8 (PCIE3))

da NVIDIA®80 Português Grácos

• Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

• Memória compartilhada máxima de 1792MB

• Três opções de saída de grácos: D-Sub, DVI-D e HDMI

• Suporta conguração com três monitores

• Suporta HDMI com resolução máx. até 4K x 2K (4096x2304) @ 24Hz

• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

• Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

• Suporta HDCP com Portas DVI-D e HDMI

• Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)

• Suporte áudio Blu-ray superior

• Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

• Suporta Proteção contra Relâmpago/EDS (Proteção Total Con- tra Picos ASRock)

• Suporta Energy Ecient Ethernet 802.3az

• Suporta PXE81 Português Z97 Extreme3 E/S do painel posterior

• 2 Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 4 Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 suporte LED de alimentação

• 1 conector ventilador alimentação (3 pinos)

• 1 conector alimentação ATX 24 pinos

• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

• 64Mb AMI Legal UEFI BIOS com suporte multilingue GUI

• ACPI 1.1 compatível com eventos de despertar

• Suporta SMBIOS 2.3.1

• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V82 Português Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas operacionais Win- dows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows® não utiliza. Hardware

• Sensor de temperatura da CPU/Gabinete

• Taquímetro do ventilador CPU/Gabinete/Alimentação

• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

• Controle de multi velocidade da Ventoinha da CPU/Gabinete

• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

• Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é necessária)83 Português Z97 Extreme3

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRMOS1) (ver p.1, N.º 18) CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOS Padrão84 Português

1.4 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 17) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND

GND PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reiniciali- zação para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos cor- respondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.85 Português Z97 Extreme3 Suporte LED de alimentação (PLED1 de 3 pinos) (ver p.1, N.º 15) Por favor, conecte o LED de alimentação do chassi neste suporte para indicar o estado de alimentação do sistema. Conectores série ATA3 (SATA3_0) (ver p.1, N.º 9) (SATA3_1) (ver p.1, N.º 10) (SATA3_2) (ver p.1, N.º 11) (SATA3_3) (ver p.1, N.º 12) (SATA3_4) (ver p.1, N.º 13) (SATA3_5) (ver p.1, N.º 14) Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Suportes USB 2.0 (USB2_3 de 9 pinos) (ver p.1, N.º 20) (USB4_5 de 9 pinos) (ver p.1, N.º 21) DUMMY GND GND

Além das duas portas USB

2.0 no painel de E/S, existem

dois suportes nesta placa- mãe. Cada suporte USB 2.0 pode suportar duas portas. Suporte USB 3.0 (USB3_4_5 de 19 pinos) (ver p.1, N.º 8)

um suporte nesta placa principal. Cada suporte USB 3.0 pode suportar duas portas.

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá- los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”. Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 25)

MIC_RETPRESENCE# GND

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal. Suporte do alto-falante do chassi (SPEAKER1 de 4 pinos) (ver p.1, N.º 22)

Este suporte sustenta uma transmissão sem o opcional e módulo infravermelho de recepção.87 Português Z97 Extreme3 Conectores do ventilador do chassi e alimentação (CHA_FAN1 de 4 pinos) (ver p.1, N.º 19) (CHA_FAN2 3 pinos) (ver p.1, N.º 6) (CHA_FAN3 de 3 pinos) (ver p.1, N.º 16) (PWR_FAN1 de 3 pinos) (ver p.1, N.º 27) GND +12V

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 7)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de ali- mentação ATX de 20 pinos, introduza-a no Pino 1 e Pino

Português Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino

Conector de Energia PCIe (PCIE_PWR1 4-pinos) (ver p.1, N.º 26) +12V DETECT GND Por favor conecte um cabo de alimentação molex de 4 pinos a este conector quando mais de três placas de vídeo estão instaladas. Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 24) CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

X O O O O O X O O O O O
