用户手册 Z97 Extreme3 ASROCK

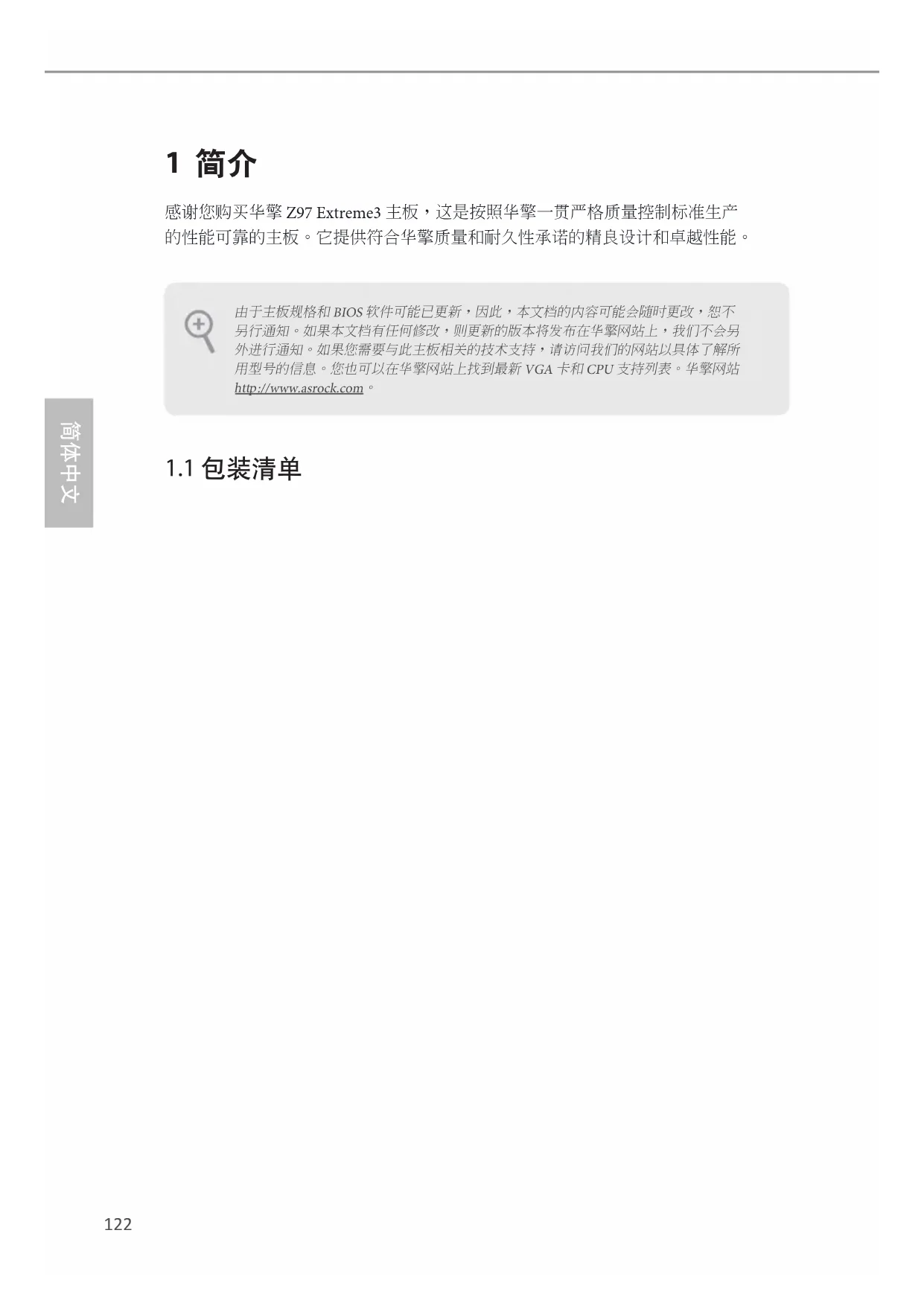

1 简介 感谢您购买华擎 Z97 Extreme3 主板，这是按照华擎一贯严格质量控制标准生产 的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

• 华擎 Z97 Extreme3 主板（ATX 规格尺寸）

• 华擎 Z97 Extreme3 快速安装指南

• 华擎 Z97 Extreme3 支持光盘

• 2 x 串行 ATA (SATA) 数据线（选购）

• 1 x ASRock SLI_Bridge_2S 卡 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http ://www.asrock.com。123

• 支持第 5 代、新款第 4 代和第 4 代 Intel® Core ™ i7/i5/i3/ Pentium®/Celeron® 处理器 (Socket 1150)

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 Intel® K 系列不锁频 CPU

• 支持 DDR3 3100+(OC)/2933+(OC)/2800(OC)/2400(OC)/213

• 支持 AMD Quad CrossFireX

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采 用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru

• 3 个图形输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI，最大分辨率可达 4K x 2K (4096x2304) @ 24Hz

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音

• 支持 Intel® Remote Wake（远程唤醒）技术

• 2 x USB 2.0 端口（支持防 ESD 静电 ( 华擎全防护 )）

• 4 x USB 3.0 端口（支持防 ESD 静电 ( 华擎全防护 )）

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

• 2 x CPU 风扇接口（1 x 4 针 , 1 x 3 针）

• 3 x 机箱风扇接口（1 x 4 针 , 2 x 3 针）

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持防 ESD 静 电 ( 华擎全防护 )）

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口，支持防 ESD 静 电 ( 华擎全防护 )） BIOS 功能

• 64Mb AMI UEFI Legal BIOS，支持多语言 GUI

• 电压监控： +12V、+5V、+3.3V、CPU Vcore

• ErP/EuP 支持（需要支持 ErP/EuP 的电源） 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损 坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系统 下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用华擎 XFast RAM 来利用 Wi ndows® 不能使用的内存。127

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRMOS1) （见第 1 页，第 18 个） CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清

除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，

并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认 配置文件只在卸下 CMOS 电池后才会被清除。 清除 CMOS默认128

(9 针 PANEL1) （见第 1 页， 第 17 个）

GND PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置

PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在

S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电 源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确 保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。129

Z97 Extreme3 电源 LED 接脚 (3 针 PLED1) （见第 1 页，第 15 个） 请将机箱电源 LED 连

串行 ATA3 接口 (SATA3_0) （见第 1 页，第 9 个） (SATA3_1) （见第 1 页，第 10 个） (SATA3_2) （见第 1 页，第 11 个） (SATA3_3) （见第 1 页，第 12 个） (SATA3_4) （见第 1 页，第 13 个） (SATA3_5) （见第 1 页，第 14 个） 这六个 SATA3 接口支 持最高 6.0 Gb/s 数据传

备的 SATA 数据线。 USB 2.0 接脚 (9 针 USB2_3) （见第 1 页，第 20 个） (9 针 USB4_5) （见第 1 页，第 21 个） DUMMY GND GND

除 I/O 面板上的两个 USB 2.0 端口外，此主

USB 3.0 接脚 (19 针 USB3_4_5) （见第 1 页，第 8 个）

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按 照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面板

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡， 调整 “Recording Volume”（录音音量）。

(9 针 HD_AUDIO1) （见第 1 页，第 25 个）

(4 针 SPEAKER1) （见第 1 页， 第 22 个）

(5 针 IR1) （见第 1 页，第 23 个） GND IRRX DUMMY+5VSB IRTX

此接脚支持选购的无线发射 和接收红外线模块。131

(4 针 CHA_FAN1) （见第 1 页， 第 19 个） (3 针 CHA_FAN2) （见第 1 页， 第 6 个） (3 针 CHA_FAN3) （见第 1 页， 第 16 个） (3 针 PWR_FAN1) （见第 1 页， 第 27 个） GND +12V

CPU 风扇接口 (4 针 CPU_FAN1) （见第 1 页， 第 2 个） (3 针 CPU_FAN2) （见第 1 页， 第 3 个） GN D +12V

口。如果您打算连接 3 针 CPU 风扇，请将它 连接到针脚 1-3。 ATX 电源接口 (24 针 ATXPWR1) （见第 1 页，第 7 个）

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿 针脚 1 和针脚 13 插接 它。132

ATX 12V 电源接口 (8 针 ATX12V1) （见第 1 页，第 1 个）

此主板提供 8 针 ATX 12V 电源接口。要使 用 4 针 ATX 电源，请 沿针脚 1 和针脚 5 插接

（见第 1 页，第 26 个） +12V DETECT GND 在安装三个以上的图像卡时， 请将 4 针 molex 电源线连接

(9 针 COM1) （见第 1 页，第 24 个） CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

RRI#1 此 COM1 接脚支持串 行端口模块。133

Z97 Extreme3 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。134

1 簡介 感謝您購買華擎 Z97 Extreme3 主機板，本主機板經華擎嚴格品管製作，是一套 讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對

• 華擎 Z97 Extreme3 主機板（ATX 尺寸）

• 華擎 Z97 Extreme3 快速安裝指南

• 華擎 Z97 Extreme3 支援光碟

• 1 x ASRock SLI_Bridge_2S 卡 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站：http://www.asrock.com135

• 支援第 5 代、全新第 4 代及第 4 代 Intel® Core ™ i7/i5/i3/ Pentium®/Celeron® 處理器 (Socket 1150)

3(OC)/1866(OC)/1600/1333/1066 非 ECC、無緩衝記憶體

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru

• 三個圖形輸出選項： D-Sub、DVI-D 及 HDMI

• 支援最高可達 4K x 2K (4096x2304) @ 24Hz 解析度的 HDMI

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放

• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）

• Nichicon Fine Gold 系列音效專用電容 LAN

• 支援防雷擊 / 防 ESD 靜電 ( 華擎全防護 )

• 2 x USB 2.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）

• 4 x USB 3.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇

• 6 x SATA3 6.0 Gb/s 接頭可支援 RAID（RAID 0、RAID 1、 RAID 5、RAID 10、Intel 快速儲存技術 13 及 Intel 智慧反 應技術）、NCQ、AHCI 及熱插拔等

• 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援防 ESD 靜電 ( 華擎全防護 )）

• 1 x USB 3.0 排針（支援 2 個 USB 3.0 連接埠）（支援防 ESD 靜電 ( 華擎全防護 )） BIOS 功能

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。

• 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記 憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore

Microsoft® Windows® 10 64 位元／8.1 32 位元／ 8.1 64 位元／ 8 32 位元／ 8 64 位元／ 7 32 位元／ 7 64 位元

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRMOS1) （請參閱第 1 頁，編號 18） 您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設 設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更

新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須

先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。 清除 CMOS預設140

(9-pin PANEL1) （請參閱第 1 頁， 編號 17）

GND PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開

PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進

入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED

HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請 確定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。141

Z97 Extreme3 電源 LED 排針 (3-pin PLED1) （請參閱第 1 頁，編號 15） 請將機殼電源 LED

Serial ATA3 接頭 (SATA3_0) （請參閱第 1 頁，編號 9） (SATA3_1) （請參閱第 1 頁，編號 10） (SATA3_2) （請參閱第 1 頁，編號 11） (SATA3_3) （請參閱第 1 頁，編號 12） (SATA3_4) （請參閱第 1 頁，編號 13） (SATA3_5) （請參閱第 1 頁，編號 14） 這六組 SATA3 接頭

置的 SATA 資料纜 線，最高可達 6.0 Gb/s 資料傳輸率。 USB 2.0 排針 (9-pin USB2_3) （請參閱第 1 頁，編號 20） (9-pin USB4_5) （請參閱第 1 頁，編號 21） DUMMY GND GND

除了 I/O 面板上的 兩個 USB 2.0 連接

USB 3.0 標頭 (19-pin USB3_4_5) （請參閱第 1 頁，編號 8）

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄

(9-pin HD_AUDIO1) （請參閱第 1 頁，編號 25）

(4-pin SPEAKER1) （請參閱第 1 頁， 編號 22）

(5-pin IR1) （請參閱第 1 頁，編號 23） GND IRRX DUMMY+5VSB IRTX

此排針支援選用的無線傳 送及接收紅外線模組。143

(4-pin CHA_FAN1) （請參閱第 1 頁， 編號 19） (3-pin CHA_FAN2) （請參閱第 1 頁， 編號 6） (3-pin CHA_FAN3) （請參閱第 1 頁， 編號 16） (3-pin PWR_FAN1) （請參閱第 1 頁， 編號 27） GND +12V

CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁， 編號 2） (3-pin CPU_FAN2) （請參閱第 1 頁， 編號 3） GN D +12V

本主機板配備 4-Pin CPU 風扇 ( 靜音風 扇 ) 接頭。若您計畫 連接 3-Pin CPU 風 扇，請接至 Pin 1-3。 ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 7）

24-pin ATX 電源接 頭。若要使用 20- pin ATX 電源供應 器，請插入 Pin 1 及 Pin 13。144

ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第 1 頁，編號 1）

4-pin ATX 電源供 應器，請插入 Pin 1 及 Pin 5。 PCIe 電源接頭 (4-pin PCIE_PWR1) （請參閱第 1 頁，編號 26） +12V DETECT GND

(9-pin COM1) （請參閱第 1 頁，編號 24） CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1
