KULLANIM KILAVUZU P81 Pro3 ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock P81 Pro3 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock P81 Pro3 Anakartı (ATX Form Faktörü)
• ASRock P81 Pro3 Hızlı Kurulum Kılavuzu
• ASRock P81 Pro3 Destek CD'si
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı

1.2 Özellikler

Platform	ATX Form FaktörüTam Katı Bağlayıcı tasarımı
CPU	4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedirDijital Güç Tasarımı4 Güç Safhası TasarımıIntel® Turbo Boost 2.0 Teknolojisini destekler
Yonga kümesi	Intel® H81
Bellek	Çift Kanallı DDR3 Bellek Teknolojisi2 x DDR3 DIMM yuvalarıDDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği desteklerMaksimum sistem belleği kapasitesi: 16GB (bkz. DİKKAT ikazı)Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler
GenişletmeYuvası	1 x PCI Express 2.0 x16 yuva2 x PCI Express 2,0 x1 yuva3 x PCI yuvası
Ses	5.1 CH HD Ses (Realtek ALC662 Ses Codec Bileşeni)TI® NE5532 (600 Ohm’a kadar Premium Kulaklık Yükselticisi desteği)
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111GLAN Açılışını DesteklerLAN Kablo Algılama’yı desteklerEnerji Verimliliğine Sahip Ethernet 802.3az işlevini desteklerPXE özelliğini destekler
Arka Panel I/O	1 x PS/2 Fare Bağlantı Noktası1 x PS/2 Klavye Bağlantı Noktası1 x Seri Port: COM11 x Paralel Portu (ECP/EPP destekler)1 x Koaksiyel SPDIF Çıkışı Portu4 x USB 2.0 Bağlantı noktası2 x USB 3.0 Bağlantı noktasıLED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon
Depolama	2 x SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug” işlevlerini destekler2 x SATA2 3,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug” işlevlerini destekler
Bağlayıcı	1 x IR bağlantısı1 x Güç LED bağlantısı1 x TPM bağlantısı2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)2 x Kasa Fanı bağlayıcıları (1 x 4-pin, 1 x 3-pin)1 x Güç Fanı bağlayıcısı (3-pin)1 x 24 pin ATX güç bağlayıcısı1 x 8 pin 12V güç bağlayıcısı1 x Ön panel ses bağlayıcısı1 x SPDIF Çıkış bağlayıcısı2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)Etron EJ168A ile 1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)
BIOS Özelliği	Çok dilli GUI Desteği ile 32Mb AMI UEFI Legal BIOSACPI 1.1 Uyumluluğu Uyandırma OlaylarıSMBIOS 2.3.1 DesteğiCPU, DRAM, PCH 1,05V Voltaj Çoklu Ayarı
Destek CD'si	Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8

Donanım Monitörü

• CPU/Kasa Sıcaklığı Tespiti
• CPU/Kasa/Güç Fanı Devirölçer
- CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanması Sağlar)
• CPU/Kasa Fanı Çoklu Hız Kontrolü
• Voltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore

os

• Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Belgeler

- FCC, CE, WHQL

- ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilimelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows ^® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows ^® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows ^® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 23)

2_3 CMOS'u TemizleVarsayilan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 14)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sifirlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Gücü LED):

Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıkyen (S5) LED ışık kapanır.

HDLED (Sabit Disk Aktivitesi LED):

Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı(3-pin PLED1)(bkz. sf.1, No. 12)		Sistemin güç durumunun belirtilmesi için lütfengüç LED'ini bu bağlantıya takın.
Seri ATA2 Bağlayıcıları(SATA2_4:bkz. sf.1, No. 11)(SATA2_5:bkz. sf.1, No. 10)		Bu iki SATA2 bağlayıcısı, veri aktarım hızı 3,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.
Seri ATA3 Bağlayıcıları(SATA3_0:bkz. sf.1, No. 8)(SATA3_1:bkz. sf.1, No. 9)		Bu iki SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.
USB 2.0 Bağlantıları(9-pin USB4_5)(bkz. sf.1, No. 18)(9-pin USB6_7)(bkz. sf.1, No. 17)		Bu anakart üzerinde,I/O paneli üzerindeki dört USB 2.0 bağlantı noktasının yanı sıra,iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
USB 3.0 Bağlantı(19-pin USB3_2_3)(bkz. sf.1, No. 7)		Bu anakart üzerinde, I/O paneli üzerindeki iki USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 21)

GND PRESENCE # MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatları izleyin.
2. Bir AC'97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:

A. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic (Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)" değerini ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 13)

DUMMY SPEAKER

Lütfen kasa hoparlörünü bu bağlantıya takın.

SPDIF Çıkış Bağlayıcısı

(2-pin SPDIF_OUT1)

(bkz sf.1, No. 22)

SFOICUT

Lütfen kablo ile bu bağlantıya bir HDMI VGA kartının SPDIF_OUT bağlayıcı takın.

Kasa ve Güç Fanı

Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 16)

FAN SPEED CONTROL

(4-pin CHA_FAN2)

(bkz sf.1, No. 15)

FAN SPEED

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

(3-pin PWR_FAN1)

(bkz sf.1, No. 2)

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 3)

(3-pin CPU_FAN2)

(bkz sf.1, No. 1)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 6)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20- pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.

ATX 12V Güç Bağlayıcısı

(8-pin ATX12V1)

(bkz. sf.1, No. 4)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin5'e bağlayın.

Kızılötesi Modül

Bağlantısı

(5-pin IR1)

(bkz. sf.1, No. 20)

Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.

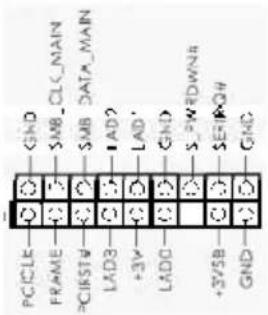

TPM Bağlantısı

(17-pin TPMS1)

(bkz. sf.1, No. 19)

PCICLE FRAME *CIESTV LAD3 +3V LAD0 +3VSB GND GND $MB_CLK_MAIN $MB_DATA_MAIN LAD2 LAD1 S-SPD/WN4 SETI#Q# GND

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
