MANUAL DE UTILIZADOR P81 Pro3 ASROCK

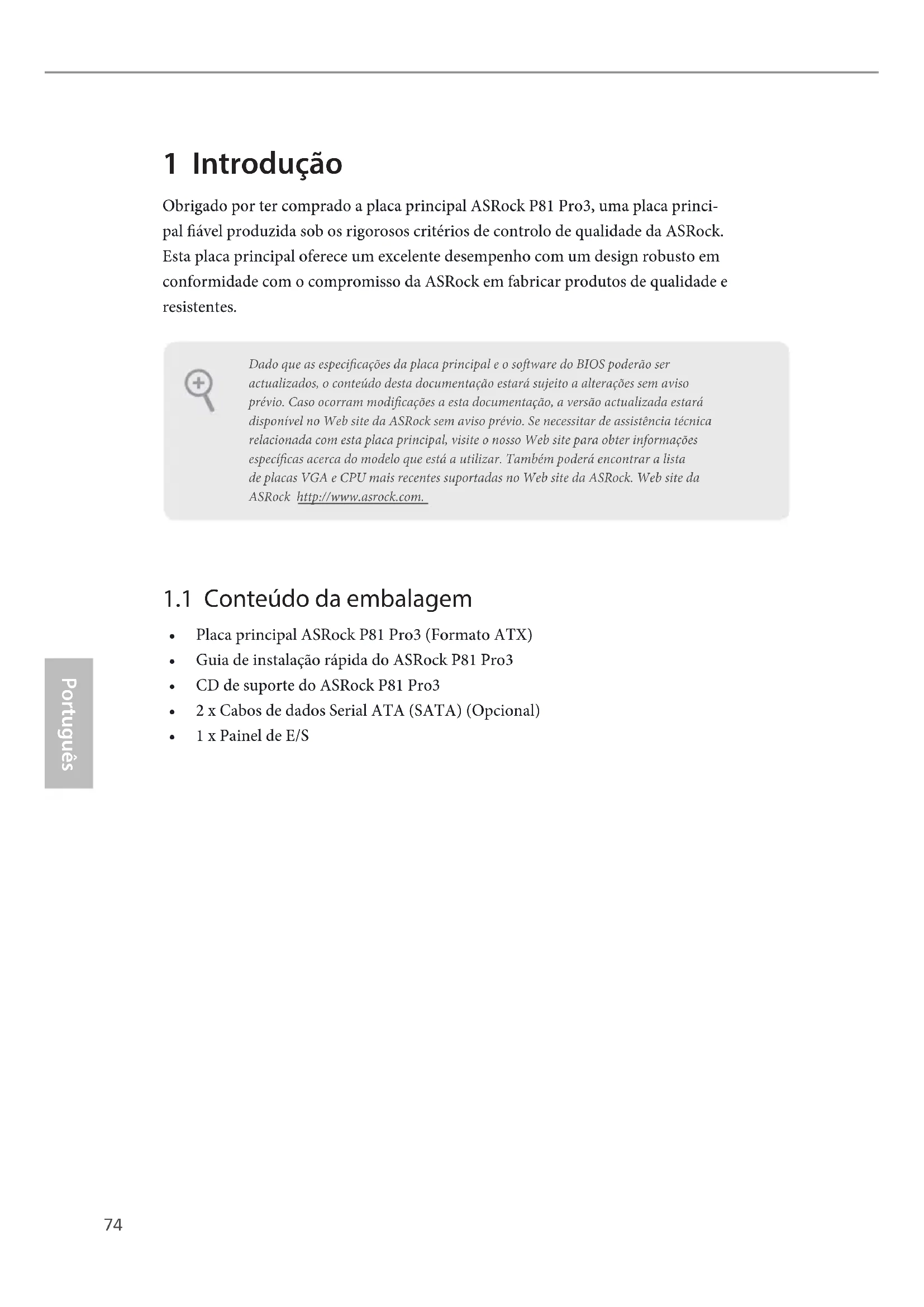

1.1 Conteúdo da embalagem

• Placa principal ASRock P81 Pro3 (Formato ATX)

• Guia de instalação rápida do ASRock P81 Pro3

• 1 x Painel de E/S Dado que as especicações da placa principal e o soware do BIOS poderão ser actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações especícas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.P81 Pro3

i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4ª geração em socket LGA1150

• Design com 4 fases de alimentação

• Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédia

• TI® NE5532 (suporta amplicador de auscultadores premium até 600 Ohms) LAN

• Suporta Detecção de cabo LAN

• Suporta IEEE 802.3az

• Suporta PXE76 Português E/S do painel traseiro

• 1 x Porta paralela (com suporte ECP/EPP)

• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)

• Entrada de linha / Altifalante frontal / Microfone Armazenamento

• 2 x conectores SATA3 a 6,0 Gb/s, com suporte para NCQ, AHCI e funções “Hot Plug”

• 2 x conectores SATA2 a 3,0 Gb/s, com suporte para NCQ, AHCI e funções “Hot Plug” Conector

• 1 x Conector para LED de alimentação

• 1 x Conector da ventoinha de alimentação (3 pinos)

• 1 x conector de alimentação de 24 pinos ATX

• 1 x conector de alimentação de 12V de 8 pinos

• 1 x terminal USB 3.0 pela Etron EJ168A (suporte para 2 portas USB 3.0) Funcionalidades da BIOS

• BIOS UEFI ocial da AMI com 32Mb com suporte de interface multilíngue

• Eventos de reactivação compatíveis com ACPI 1.1

• Controladores, Utilitários, Soware antivírus (versão de avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação, Navegador e Barra de Ferramentas Google Chrome, Start8P81 Pro3

Português Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que o Windows® não utiliza. Monitor de Hardware

• Sensor de temperatura de CPU/Chassis

• Taquímetro de ventoinha de CPU/Chassis/Alimentação

• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automático da velocidade da ventoinha do chassis através da temperatura da CPU)

• Controlo de velocidade da ventoinha de CPU/Chassis

• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore Sistema Operativo

• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64- bits Certicações

• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)78 Português

1.3 Conguração dos jumpers

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Jumper para limpar o CMOS (CLRCMOS1) (consultar p.1, N.º 23) CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros do sistema para os valores predenidos, encerre o computador e desligue a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas serão limpos se a pilha do CMOS for retirada. Limpar CMOSPredeniçãoP81 Pro3

Terminal do painel de sistema (PAINEL1 de 9 pinos) (consultar p.1, N.º 14) Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos. PWRBTN (Botão de alimentação): Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reposição): Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente. PLED (LED de alimentação do sistema): Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de actividade do disco rígido): Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso quando o disco rígido estiver a ler ou a escrever dados. O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma correspondência exacta. Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.80 Português Conector do LED de alimentação (PLED1 de 3 pinos) (consultar p.1, N.º 12) Ligue o LED de alimentação do chassis a este terminal para indicar o estado de alimentação do sistema. Conectores ATA2 de série (SATA2_4: consultar p.1, N.º 11) (SATA2_5: consultar p.1, N.º 10) Estes dois conectores SATA2 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 3,0 Gb/s. Conectores ATA3 de série (SATA3_0: consultar p.1, N.º 8) (SATA3_1: consultar p.1, N.º 9) Estes dois conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s. Terminais USB 2.0 (USB4_5 de 9 pinos) (consultar p.1, N.º 18) (USB6_7 de 9 pinos) (consultar p.1, N.º 17) Para além das quatro portas USB 2.0 no painel de E/S, existem dois terminais nesta placa principal. Cada terminal USB 2.0 é capaz de suportar duas portas. Terminal USB 3.0 (USB3_2_3 de 19 pinos) (consultar p.1, N.º 7) Para além das duas portas USB 3.0 no painel de E/S, existe um terminal nesta placa principal. Cada terminal USB 3.0 é capaz de suportar duas portas. SATA2_4 SATA2_5 SATA3_0 SATA3_1P81 Pro3

Português Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1, N.º 21) Este terminal destina-se à ligação de dispositivos áudio ao painel de áudio frontal. Terminal do altifalante do chassis (SPEAKER1 de 4 pinos) (consultar p.1, N.º 13) Ligue o altifalante do chassis a este terminal. Conector de saída SPDIF (SPDIF_OUT1 de 2 pinos) (consultar p.1, N.º 22) Ligue o conector SPDIF_ OUT da placa VGA HDMI a este terminal através de um cabo. Conectores da ventoinha do chassis e alimentação (CHA_FAN1 de 4 pinos) (consultar p.1, N.º 16) (CHA_FAN2 4 pinos) (consultar p.1, N.º 15) Ligue os cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra.

1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no

chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel

frontal de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Ligue Terra (GND) a Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os ligar para o painel de áudio AC’97. E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de controlo Realtek e ajuste o “Volume de gravação”.

FAN_SPEEDFAN_SPEED_CONTROL

+12V GND GND +12V FAN_SPEED82 Português (PWR_FAN1 de 3 pinos) (consultar p.1, N.º 2) Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N.º 3) (CPU_FAN2 de 3 pinos) (consultar p.1, N.º 1) Esta placa principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1, N.º 6) Esta placa principal inclui um conector de alimentação de 12V ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 o Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1, N.º 4) Esta placa principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 o Pino 5. Terminal do módulo de infra-vermelhos (IR1 de 5 pinos) (consultar p.1, N.º 20) Este terminal suporta um módulo de infra-vermelhos opcional para transmissão e recepção sem os.

X O O O O O X O O O O O
