MANUALE UTENTE P81 Pro3 ASROCK

Grazie per aver acquistato la scheda madre P81 Pro3 ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre P81 Pro3 ASRock (fattore di forma ATX)
• Guida rapida di installazione P81 Pro3 ASRock
• CD di supporto P81 Pro3 ASRock
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	Fattore di forma ATXDesign di condensatore solido
CPU	Supporta Intel® CoreTM i7 / i5 / i3 di 4a generazione / Xeon® / Pentium® / Celeron® in LGA1150 PackageDesign Digi Power4 Power Phase DesignSupporta la tecnologia Intel® Turbo Boost 2.0
Chipset	Intel® H81
Memoria	Tecnologia con memoria DDR3 a doppio canale2 x slot DIMM DDR3Supporta la memoria DDR3 1600/1333/1066 non ECC, senza bufferCapacità max. della memoria di sistema: 16GB (si veda la sezione ATTENZIONE)Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot di espansione	1 x PCI Express 2.0 x16 slot2 x PCI Express 2.0 x1 slot3 x slot PCI
Audio	Audio HD a 5.1 canali (codec audio Realtek ALC662)TI® NE5532 (supporta l'amplificatore per cuffie di qualità superiore fino a 600 Ohm)
LAN	PCIE x 1 LAN Gigabit 10/100/1000 Mb/sRealtek RTL8111GSupporta Wake-On-LANSupporta il rilevamento cavo LANSupporta Energy Efficient Ethernet 802.3azSupporta PXE

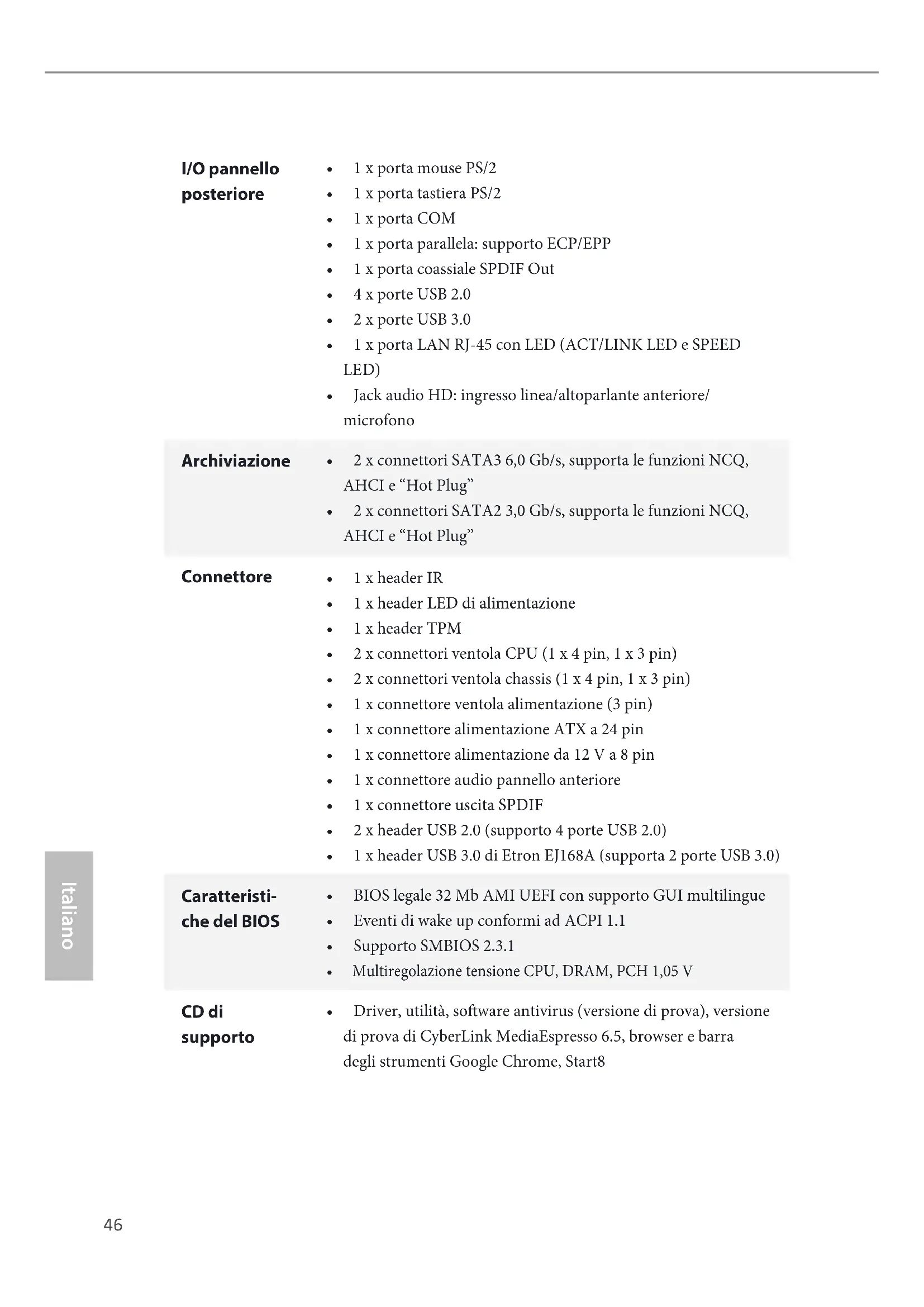

I/O pannello posteriore	1 x porta mouse PS/21 x porta tastiera PS/21 x porta COM1 x porta parallela: supporto ECP/EPP1 x porta coassiale SPDIF Out4 x porte USB 2.02 x porte USB 3.01 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)Jack audio HD: ingresso linea/altoparlante anteriore/microfono
Archiviazione	2 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ, AHCI e “Hot Plug”2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ, AHCI e “Hot Plug”
Connettore	1 x header IR1 x header LED di alimentazione1 x header TPM2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)1 x connettore ventola alimentazione (3 pin)1 x connettore alimentazione ATX a 24 pin1 x connettore alimentazione da 12 V a 8 pin1 x connettore audio pannello anteriore1 x connettore uscita SPDIF2 x header USB 2.0 (supporto 4 porte USB 2.0)1 x header USB 3.0 di Etron EJ168A (supporta 2 porte USB 3.0)
Caratteristiche del BIOS	BIOS legale 32 Mb AMI UEFI con supporto GUI multilingueEventi di wake up conformi ad ACPI 1.1Supporto SMBIOS 2.3.1Multiregolazione tensione CPU, DRAM, PCH 1,05 V
CD di supporto	Driver, utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8

Hardware Monitor

• Sensore temperatura CPU/chassis
• Tachimetro CPU/chassis/ventola alimentazione
- Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU)
• Controllo multivelocità della ventola di CPU/chassis
• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

• Microsoft® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit

Certificazioni

- FCC, CE, WHQL - ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows* a 32 bit. I sistemi operativi Windows* a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows* non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short Open 1 2 3

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 23)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 14)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione(PLED1 a 3 pin)(vedere pag. 1, n. 12)		Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.
Connettori Serial ATA2(SATA2_4: vedere pag. 1, n. 11)(SATA2_5: vedere pag. 1, n. 10)		Questi due connettori SATA2 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 3,0 Gb/s.
Connettori Serial ATA3(SATA3_0: vedere pag.1, n. 8)(SATA3_1: vedere pag. 1, n. 9)		Questi due connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.
Header USB 2.0(USB4_5 a 9 pin)(vedere pag. 1, n. 18)(USB6_7 a 9 pin)(vedere pag. 1, n. 17)		Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.
Header USB 3.0(USB3_2_3 a 19 pin)(vedere pag. 1, n. 7)		Oltre alle due porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 21)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 13)

Collegare l'altoparlante dello chassis a questo header.

Connettore uscita SPDIF

(SPDIF_OUT1 a 2 pin)

(vedere pag. 1, n. 22)

Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a questo header con un cavo.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 16)

(CHA_FAN2 a 4 pin)

(vedere pag. 1, n. 15)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(PWR_FAN1 a 3 pin)(vedere pag. 1, n. 2)
Connettori della ventola della CPU(CPU_FAN1 a 4 pin)(vedere pag. 1, n. 3)		Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
(CPU_FAN2 a 3 pin)(vedere pag. 1, n. 1)
Connettore di alimentazione ATX(ATXPWR1 a 24 pin)(vedere pag. 1, n. 6)		Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di alimentazione ATX da 12 V(ATX12V1 a 8 pin)(vedere pag. 1, n. 4)		Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.
Header modulo infrarossi(IR1 a 5 pin)(vedere pag. 1, n. 20)		Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.

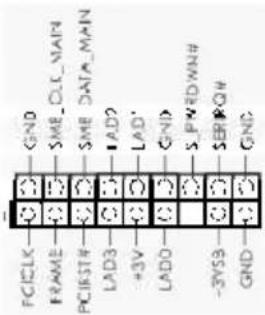

Header TPM

(TPMS1 a 17 pin)

(vedere pag. 1, n. 19)

FCLK FRAME FCLKST# LAD3 +3V LADO -3VSB GND GND SME_CLE_MAIN SME_DATA_MAIN LAD2 LAD1 S.PROWLN# S.BRIQW GND

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
