Caractéristiques Techniques	Détails
Format de la carte mère	ATX
Socket CPU	LGA 1150
Chipset	Intel H81
Support de mémoire	DDR3, jusqu'à 1600 MHz
Slots de mémoire	2 x DIMM
Capacité maximale de mémoire	16 Go
Ports SATA	4 x SATA 3.0
Ports USB	USB 3.0 et USB 2.0
Sorties vidéo	DVI, HDMI, VGA
Audio	Codec audio 7.1
Utilisation	Idéale pour les configurations bureautiques et multimédia
Maintenance	Vérification régulière des mises à jour du BIOS
Sécurité	Protection contre les surcharges électriques
Informations générales	Compatible avec les processeurs Intel de 4ème génération

FOIRE AUX QUESTIONS - P81 Pro3 ASROCK

Comment installer la carte mère ASROCK P81 Pro3 dans mon boîtier ?

Assurez-vous que le boîtier est compatible avec les dimensions de la carte mère. Placez la carte mère sur les entretoises du boîtier et vissez-la en place avec des vis appropriées.

Quels types de mémoire RAM sont compatibles avec la carte mère ASROCK P81 Pro3 ?

La carte mère ASROCK P81 Pro3 supporte la mémoire DDR3 avec une capacité allant jusqu'à 32 Go. Vérifiez la vitesse de la RAM, car elle doit être compatible avec le chipset.

Comment résoudre un problème de démarrage avec ma carte mère ASROCK P81 Pro3 ?

Vérifiez d'abord les connexions d'alimentation. Assurez-vous que tous les câbles sont correctement branchés. Si le problème persiste, essayez de retirer tous les périphériques non essentiels et de redémarrer.

Où puis-je trouver les pilotes pour la carte mère ASROCK P81 Pro3 ?

Les pilotes peuvent être téléchargés sur le site officiel d'ASROCK dans la section 'Support' dédiée à votre modèle de carte mère.

Comment mettre à jour le BIOS de ma carte mère ASROCK P81 Pro3 ?

Téléchargez la dernière version du BIOS depuis le site d'ASROCK, copiez-la sur une clé USB, redémarrez votre ordinateur, accédez au BIOS et utilisez l'option de mise à jour du BIOS pour sélectionner le fichier sur la clé USB.

La carte mère ASROCK P81 Pro3 prend-elle en charge l'overclocking ?

Oui, la carte mère ASROCK P81 Pro3 prend en charge l'overclocking, mais cela dépend également du processeur utilisé. Assurez-vous que votre CPU est également capable d'être overclocké.

Que faire si ma carte mère ASROCK P81 Pro3 ne reconnaît pas mon disque dur ?

Vérifiez les connexions SATA et l'alimentation du disque dur. Assurez-vous également que le disque dur est bien configuré dans le BIOS. Si nécessaire, testez le disque dur sur un autre port SATA.

Comment puis-je accéder au BIOS de la carte mère ASROCK P81 Pro3 ?

Pour accéder au BIOS, redémarrez votre ordinateur et appuyez sur la touche 'Delete' ou 'F2' dès le démarrage de l'ordinateur.

Quels sont les composants recommandés pour utiliser avec la carte mère ASROCK P81 Pro3 ?

Il est recommandé d'utiliser un processeur Intel de 4ème génération et une mémoire RAM DDR3. Assurez-vous également d'utiliser une alimentation de qualité et des composants compatibles.

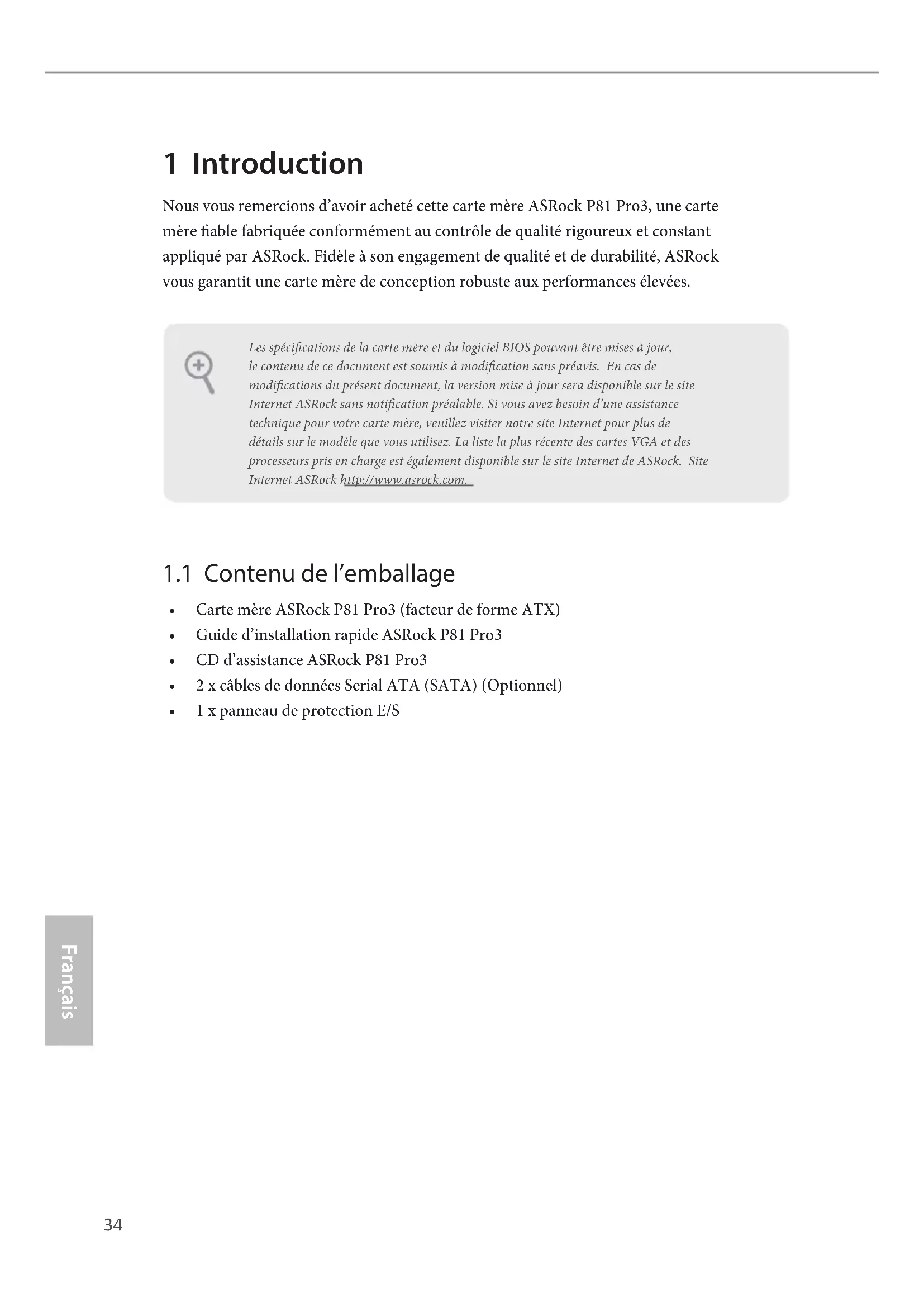

MODE D'EMPLOI P81 Pro3 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock P81 Pro3, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock P81 Pro3 (facteur de forme ATX)
  • Guide d'installation rapide ASRock P81 Pro3
  • CD d'assistance ASRock P81 Pro3
  • 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x panneau de protection E/S

1.2 Spécifications

Plateforme	Facteur de forme ATXConception à condensateurs solides
Processeur	Prend en charge les processeurs 4ème Génération Intel® CoreTMi7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150Conception Digi PowerAlimentation à 4 phasesPrend en charge la technologie Intel® Turbo Boost 2.0
Chipset	Intel® H81
Mémoire	Technologie mémoire double canal DDR32 x fentes DIMM DDR3Prend en charge les mémoires sans tampon non ECC DDR31600/1333/1066Capacité max. de la mémoire système : 16Go(voir AVERTISSEMENT)Prend en charge Intel® Extreme Memory Profile (XMP)1.3/1.2
Fented'expansion	1 x fente PCI Express 2.0 x 162 x fentes PCI Express 2.0 x 13 x fentes PCI
Audio	Audio 5.1 CH HD (codec audio Realtek ALC662)TI® NE5532 (compatible Premium Headset Amplifier jusqu'à 600 Ohms)
Réseau	PCIE x1 Gigabit LAN 10/100/1000 Mo/sRealtek RTL8111GPrend en charge la fonction Wake-On-LANPrise en charge de la détection de câble LANPrend en charge la fonction d'économie d'énergie Ethernet 802.3azPrend en charge PXE
Connectique du panneau arrière	1 x port souris PS/21 x port clavier PS/21 x port série: COM11 x port parallèle: Support ECP/EPP1 x port de sortie coaxial SPDIF4 x ports USB 2.02 x ports USB 3.01 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : entrée ligne / haut-parleur avant / microphone
Stockage	2 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »2 x connecteurs SATA2 3,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »
Connectique	1 x embase IR1 x embase LED d'alimentation1 x embase TPM2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches)2 x connecteurs pour ventilateur de châssis (1 x 4 broches, 1 x 3 broches)1 x connecteur pour ventilateur d'alimentation (3 broches)1 x connecteur d'alimentation ATX 24 broches1 x connecteur d'alimentation 12V 8 broches1 x connecteur audio panneau frontal1 x port sortie SPDIF2 x embases USB 2.0 (pour 4 ports USB 2.0)1 x embase USB 3.0 de Etron EJ168A (pour 2 ports USB 3.0)
BIOS	BIOS UEFI AMI 32Mo avec prise en charge d'interface graphique multilingueCompatible ACPI 1.1 Wake Up EventsPrend en charge SMBIOS 2.3.1Réglage de la tension CPU, DRAM, PCH 1,05V

CD inclus

- Pilotes, utilitaires, logiciel AntiVirus (version d'évaluation), version d'essai CyberLink MediaEspresso 6.5, navigateur Google Chrome et barre d'outils, Start8

Surveillance du matériel

• Détection de la température du processeur/châssis
• Tachéomètre processeur/châssis/ventilateur d'alimentation
- Fonction ventilateur silencieux processeur/châssis Quiet Fan (permet au ventilateur du châssis d'adapter sa vitesse de rotation automatiquement en fonction de la température du processeur)
- Contrôle simultané des vitesse du ventilateur processeur/châssis
- Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore

Système d'exploitation

• Compatible Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bits

Certifications

• FCC, CE, WHQL
  • ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short Open 1 2 3

Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 23)

2_3 Fonction Clear CMOSPar défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 14)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HULED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (Bouton de mise en marche) :

pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (Bouton de réinitialisation) :

pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation au panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur au panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED d'alimentation (PLED1 à 3 broches) (voir p.1, No. 12)		Veuillez brancher le LED d'alimentation du châssis sur cette embase pour indiquer l'état d'alimentation du système.
Connecteurs Serial ATA2 (SATA2_4: (voir p.1, No. 11) (SATA2_5: (voir p.1, No. 10)		Ces deux connecteurs SATA2 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 3,0 Go/s.
Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 8) (SATA3_1: (voir p.1, No. 9)		Ces deux connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
Embases USB 2.0 (USB4_5 à 9 broches) (voir p.1, No. 18) (USB6_7 à 9 broches) (voir p.1, No. 17)		En plus des quatre ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 2.0 peut prendre en charge deux ports.
Embases USB 3.0 (USB3_2_3 à 19 broches) (voir p.1, No. 7)		En plus des deux ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9 broches)

(voir p.1, No. 21)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis(SPEAKER1 à 4 broches)(voir p.1, No. 13)		Veuillez brancher le haut-parleur du châssis sur cette embase.
Connecteur sortie SPDIF (SPDIF_OUT1 à 2 broches)(voir p.1, No. 22)		Veuillez brancher le connecteur SPDIF_OUT d'une carte VGA HDMI sur cette embase à l'aide d'un câble.
Connecteurs du châssis et de l'alimentation du ventilateur(CHA_FAN1 à 4 broches)(voir p.1, No. 16)		Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.
(CHA_FAN2 à 4 broches)(voir p.1, No. 15)

(PWR_FAN1 à 3 broches) (voir p.1, No. 2)

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3)

(CPU_FAN2 à 3 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 4)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Embase pour module infrarouge (IR1 à 5 broches) (voir p.1, No. 20)

Cette embase prend en charge un module sans-fil d'émission et de réception infrarouge optionnel.

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 19)

PCICLR FRAME PCIST4 LAD3 +3V LADG +3V5B GND < GND >MB_CLK_MAIN $MB_DATA_MAIN LAD2 LAD1 GND > 2WDOWN # SERI#34 GND

Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
