사용 설명서 P81 Pro3 ASROCK

ASRock P81 Pro3 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

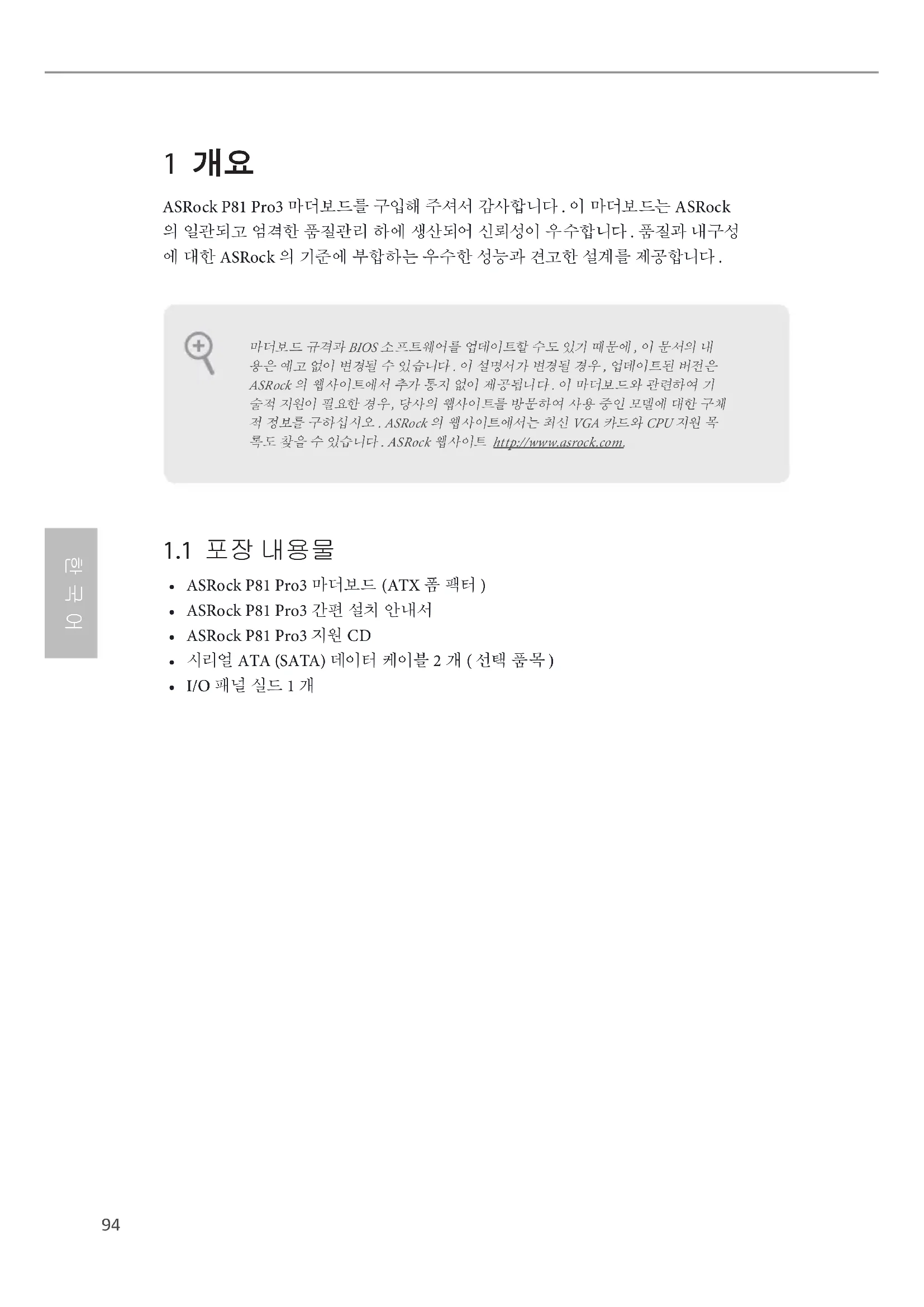

1.1 포장 내용물

• ASRock P81 Pro3 마더보드 (ATX 품 팩터)
- ASRock P81 Pro3 간편 설치 안내서
• ASRock P81 Pro3 지원 CD
- 시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)
• I/O 패널 실드 1 개

1.2 규격

플랫폼	ATX 품 팩터모든 솔리드 콘덴서 구조
CPU	LGA1150 패키지로 제공되는 4 세대 Intel ^TM i7 / i5 / i3 / Xeon ^® / Pentium ^® / Celeron ^® 지원Digi 전원 구조4 개 전원 위상 구조IntelTurbo Boost 2.0 기술 지원
침세트	Intel81
메모리	듀얼 채널 DDR3 메모리 기술DDR3 DIMM 슬롯 2 개DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원시스템 메모리 최대 용량 : 16GB(주의 참조 )IntelExtreme Memory Profile (XMP)1.3/1.2 지원
확장 슬롯	PCI Express 2.0 x16 슬롯 1 개PCI Express 2.0 x1 슬롯 2 개PCI 슬롯 3 개
오디오	5.1 CH HD 오디오 지원 (Realtek ALC662 오디오 코텍 )TI ^® NE5532 ( 최대 600 옵의 프리미엄 헤드셋 증폭기 지원 )
LAN	PCIE 1 개 , Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111GWake-On-LAN 지원LAN 키이블 감지 지원절전형 이더넷 802.3az 지원PXE 지원
후면 패널 I/O	PS/2 마우스 포트 1 개PS/2 키보드 포트 1 개의 COM1 1 개의 병렬 포트 :ECP/EPP 지원오디오 잡 1 개동축 SPDIF 출력 포트 1 개USB 2 포트 4 개USB 3 포트 2 개LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)HD 오디오 잡:라인 입력 / 전면 스피커 / 마이크

저장 장치	SATA3 6.0 Gb/s 커넥터 2 개, NCQ, AHCI 및 기능 지원SATA2 3.0 Gb/s 커넥터 2 개, NCQ, AHCI 및 기능 지원	海淀 플러그 핫 플러그
커넥터	IR 헤더 1 개전원 LED 헤더 1 개TPM 헤더 1 개CPU 팬 커넥터 2 개 (1 x 4 핀, 1 x 3 핀)새시 팬 커넥터 2 개 (1 x 4 핀, 1 x 3 핀)전원 팬 커넥터 1 개 (3 핀)24 핀 ATX 전원 커넥터 1 개8 핀 12V 전원 커넥터 1 개전면 패널 오디오 커넥터 1 개SPDIF 출력 커넥터 1 개USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )Etron EJ168A 의 USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )
BIOS 기능	다국어 GUI 지원을 제공하는 32Mb AMI UEFI 적합형 BIOSACPI 1.1 준수 웨이크 업 이벤트SMBIOS 2.3.1 지원CPU, DRAM, PCH 1.05V 전압 다중 조정
지원 CD	드라이버, 유틸리티, 백신 소프트웨어 (시험판), CyberLink MediaEspresso 6.5 시험판, Google Chrome 브라우저 및 툴바 , Start8

하드웨어 모니

터

• CPU/새시 온도 감지
  • CPU/새시 / 전원 팬 타코미터
• CPU/새시 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조정)
  • CPU/새시 펜 다중 속도 조절
• 전압 모니터링: +12V, +5V, +3.3V, CPU Vcore

OS

- MicrosoftWindows 8/864비트/7/764비트호환

인증

• FCC, CE, WHQL
• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows ^ 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows ^ 64 비트 운영체제에는 그러한 제한이 없습니다. ASRock XFast RAM 을 사용하여 Windows ^* 가 사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 단락 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 단선 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1과 핀 2는 점퍼 캡을 씨울 때 단락 됩니다.

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1.4 온보드 헤더 및 커넥터

온보드 해너와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 해너와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 해너와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 편 PANEL1)

(1페이지,14번 항목 참조)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리 씻스위치,시스템 상태 표시등을 아래의 핀 할 당에 따라이 헤더에 연 결합니다.케이블을 연 결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 컴퓨터가 정지하고 정상석 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다. 시스템이 SI/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 헤더(3 핀 PLED1)(1 페이지, 12 번 항목 참조)		시스템 전원 상태를 나타내려면 새시 전원 LED를 이 헤더에 연결하십시오 .
시리얼 ATA2 커넥터(SATA2_4:(1 페이지, 11 번 항목 참조)(SATA2_5:(1 페이지, 10 번 항목 참조)		이들 두 개의 SATA2 커넥터는 최대 3.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 .
시리얼 ATA3 커넥터(SATA3_0:1 페이지, 8 번 항목 참조)(SATA3_1:(1 페이지, 9 번 항목 참조)		이들 두개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 .
USB 2.0 헤더(9 핀 USB4_5)(1 페이지, 18 번 항목 참조)(9 핀 USB6_7)(1 페이지, 17 번 항목 참조)		I/O 패널에 USB 2.0 포트 네 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 두 개가 탑재되어 있습니다 . 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다 .
USB 3.0 헤더(19 핀 USB3_2_3)(1 페이지, 7 번 항목 참조)		I/O 패널에 USB 3.0 포트 두 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 한 개가 탑재되어 있습니다 . 각 USB 3.0 헤더는 포트 두 개를 지원할 수 있습니다 .

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,21번 항목 참조)

GND PRESENCE # MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치 를 전면 오디오패널에 연결하는 데 사용됩니다 다 .

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

2. AC 97.오디오 패널을 사용할 경우 아래와 같은 절차를 따라 선면 패널 요디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 음 MIC2_L 에 연결합니다.

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.

C. 접지 (GND) 를 접지 (GND) 에 연결합니다.

D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC 97 오디오 패널용으로 연결할 필요가 없습니다.

E. 전면 마이크를 활성화하려면 Realtek 제어판에서 FrontMic 탱으로 가서 Recording Volume(녹음 볼류) 을 조정합니다.

새시 스피커 헤더

(4 펀 SPEAKER1)

(1페이지,13번 항목 참조)

새시 스피커를 이 헤더 에 연결하십시오.

SPDIF 출력 커넥터

(2 편 SPDIF_OUT1)

(1페이지,22번 항목 참조)

HDMI VGA 카드의

SPDIF_OUT 커넥터를 케이블로 이 헤더에 연결 하십시오.

새시 및 전원 팬 커넥터

(4 편 CHA_FAN1)

(1페이지,16번 항목 참조)

(4 편 CHA_FAN2)

(1페이지,15번 항목 참조)

펜케이블을 팬커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결하 십시오.

(3 핀 PWR_FAN1)

(1 페이지, 2 번 항목 참조)

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,3번 항목 참조)

(3 핀 CPU_FAN2)

(1페이지,1번 항목 참조)

이 마더보드에는 4 핀

CPU 팬(저소음 팬)커

넥터가 탑재되어 있습니까

다 .3 핀 CPU 팬을 연결

하려는 경우 핀 1-3 에 연

결하십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,6번 항목 참조)

이 마더보드에는 24 펀

ATX 전원 커넥터가 탑

재되어 있습니다.20 편

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 13

을 따라 연결하십시오.

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지,4번 항목 참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4 편

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 5 을

따라 연결하십시오.

적외선 모듈 헤더

(5 편 IR1)

(1페이지,20번 항목 참조)

이 헤더는 선택 품목인 무선 송 수신 적외선 모듈을 지원합니다.

TPM 헤더

(17 펀 TPMS1)

(1페이지,19번 항목 참조)

PGICLE FRAME PC1ST4 LAD3 +3V LAD0 +3VSB GND 5MB,CLK,MAIN 5MB DATA,MAIN LAD2 LAD1 5WIDWN# 5EIPK3# GND

이 커넥터는 키,디지

털 인증서,암호 및 데이

터를 안전하게 보관할

수 있는 TPM(Trusted

Platform Module) 시스

템을 지원합니다 .TPM

시스템은 네트워크 보안

을 강화하고,디지털 신

원을 보호하며 플랫폼

무결성을 유지합니다.
