BEDIENUNGSANLEITUNG P81 Pro3 ASROCK

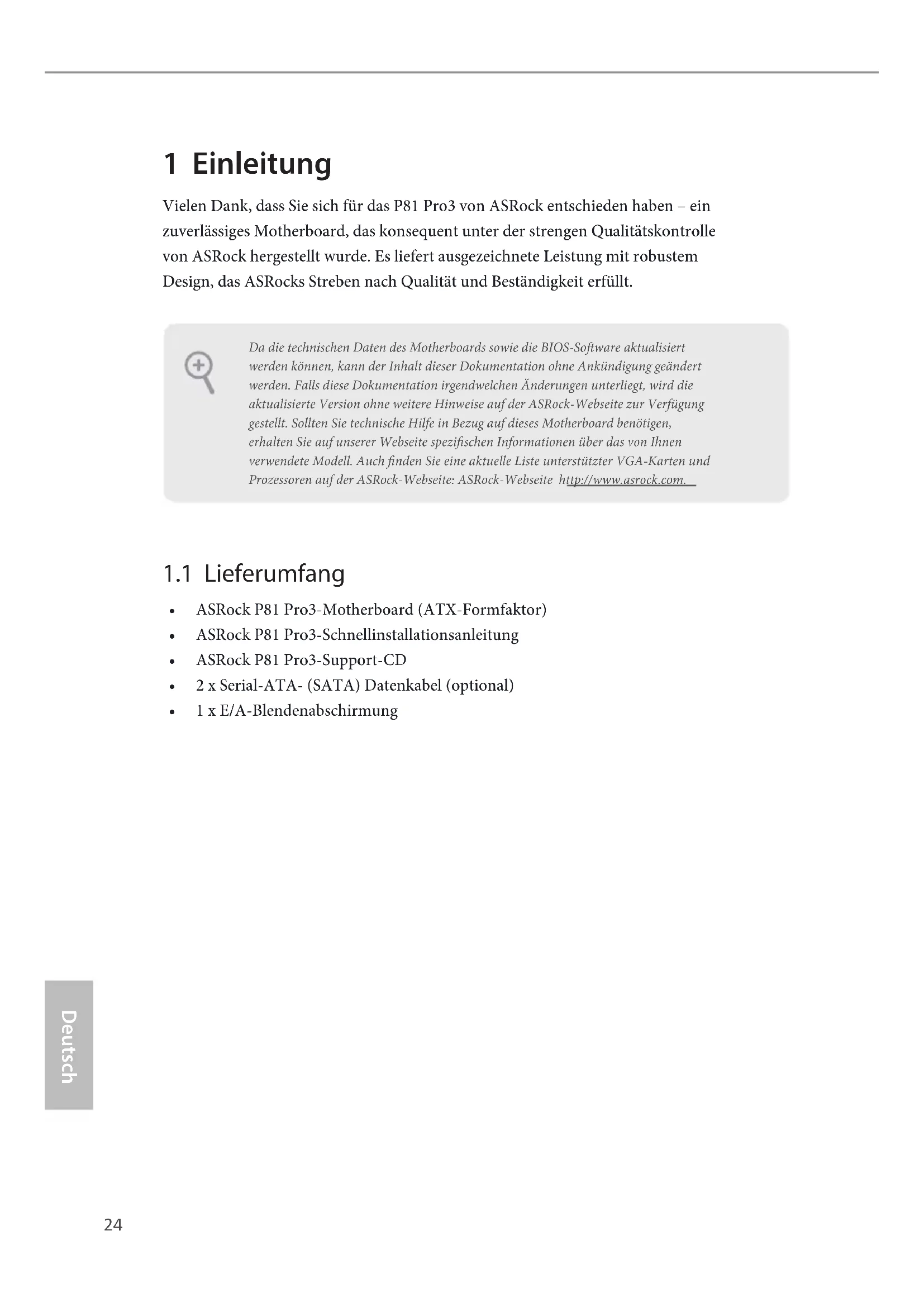

Vielen Dank, dass Sie sich für das P81 Pro3 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.
1.1 Lieferumfang
• ASRock P81 Pro3-Motherboard (ATX-Formfaktor)
• ASRock P81 Pro3-Schnellinstallationsanleitung
• ASRock P81 Pro3-Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung
1.2 Technische Daten
| Plattform | ATX-FormfaktorVollständig solides Kondensatordesign |
| Prozessor | Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-PaketDigipower-Design4-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-Technologie |
| Chipsatz | Intel® H81 |
| Speicher | Dualkanal-DDR3-Speichertechnologie2 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter SpeicherSystemspeicher, max. Kapazität: 16GB (siehe ACHTUNG)Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2 |
| Erweiterungssteckplatz | 1 x PCI-Express 2,0-x16-Steckplatz2 x PCI-Express 2,0-x1-Steckplätze3 x PCI-Steckplätze |
| Audio | 5.1-Kanal-HD-Audio (Realtek ALC662-Audiocodec)TI® NE5532 (unterstützt erstklassigen Headset-Verstärker mit bis zu 600 Ohm) |
| LAN | PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111GUnterstützt Wake-On-LANUnterstützt LAN-KabelerkennungUnterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE |
| Rückblende,E/A | 1 x PS/2-Mausanschluss1 x PS/2-Tastaturanschluss1 x Serieller port: COM11 x Parallel Port (ECP/EPP Support)1 x Koaxial-SPDIF-Ausgang4 x USB 2.0-Ports2 x USB 3.0-Ports1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschluss: Line-in / Vorderer Lautsprecher / Mikrofon |
| Speicher | 2 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen2 x SATA-II-3,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen |
| Anschluss | 1 x IR-Stiftleiste1 x Betrieb-LED-Stiftleiste1 x TPM-Stiftleiste2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)2 x Gehäuselüfteranschlüsse (1 x 4-polig, 1 x 3-polig)1 x Netzteillüfteranschluss (3-polig)1 x 24-poliger ATX-Netzanschluss1 x 8-poliger 12-V-Netzanschluss1 x Audioanschluss an Frontblende1 x SPDIF-Ausgang2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports)1 x USB 3.0-Stiftleiste über Etron EJ168A (unterstützt 2 USB 3.0-Ports) |
| BIOS-Funktion | 32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 1.1-konforme AufweckereignisseSMBIOS 2.3.1-UnterstützungCPU, DRAM, PCH 1,05 V / Mehrfachspannungsanpassung |
| Support-CD | Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8 |
Hardware- überwachung
• CPU-/Gehäusetemperaturerkennung
• CPU/Gehäuse/Netzteil-Lüftertachometer
- Lautloser CPU-/Gehäuselüfter (ermöglich automatische Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)
• CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem
- Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit
Zertifizierungen
- FCC, CE, WHQL
• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com
Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.
Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.
1.3 Jumpereinstellung
Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
(siehe S. 1, Nr. 23)
CMOS löschenStandard
CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.
1.4 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 14)
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetrieb-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivität-LED):
Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, BetriebLED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
| Betrieb-LED-Stiftleiste(3-polig, PLED1)(siehe S. 1, Nr. 12) |  | Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste. |
| Serial-ATA-II-Anschlüsse(SATA2_4: siehe S. 1, Nr. 11)(SATA2_5: siehe S. 1, Nr. 10) |  | Diese beiden SATA-II-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 3,0 Gb/s. |
| Serial-ATA-III-Anschlüsse(SATA3_0: siehe S. 1, Nr. 8)(SATA3_1: siehe S. 1, Nr. 9) |  | Diese beiden SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. |
| USB 2.0-Stiftleisten(9-polig, USB4_5)(siehe S. 1, Nr. 16)(9-polig, USB6_7)(siehe S. 1, Nr. 17) |  | Neben vier USB 2.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. |
| USB 3.0-Stiftleiste(19-polig, USB3_2_3)(siehe S. 1, Nr. 7) |  | Neben zwei USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen. |
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 21)
- High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie es bitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
Gehäuselautsprecherstift- leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 13)
Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.
SPDIF-Ausgang
(siehe S. 1, Nr. 22)
Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stiftleiste.
Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 16)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 15)
Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.
| (3-polig, PWR_FAN1)(siehe S. 1, Nr. 2) |  | |
| CPU-Lüfteranschlüsse(4-polig, CPU_FAN1)(siehe S. 1, Nr. 3)(3-polig, CPU_FAN2)(siehe S. 1, Nr. 1) |   | Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. |
| ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 6) |  | Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. |
| ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 4) |  | Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. |
| Infrarotmodul-Stiftleiste(5-polig, IR1)(siehe S. 1, Nr. 20) |  | Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen. |

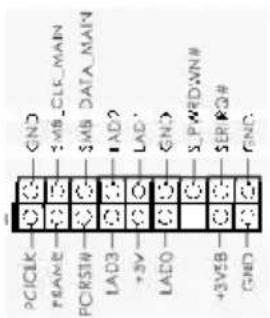

TPM-Stiftleiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 19)
unterstützt das Trusted
Platform Module- (TPM)
Kennwörter und Daten
sicher aufbewahren kann.
Ein TPM-System hilft
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale
Identitäten und
gewährleistet die
Plattformintegrität.
