KULLANIM KILAVUZU Maris FMA 86 H FRANKE

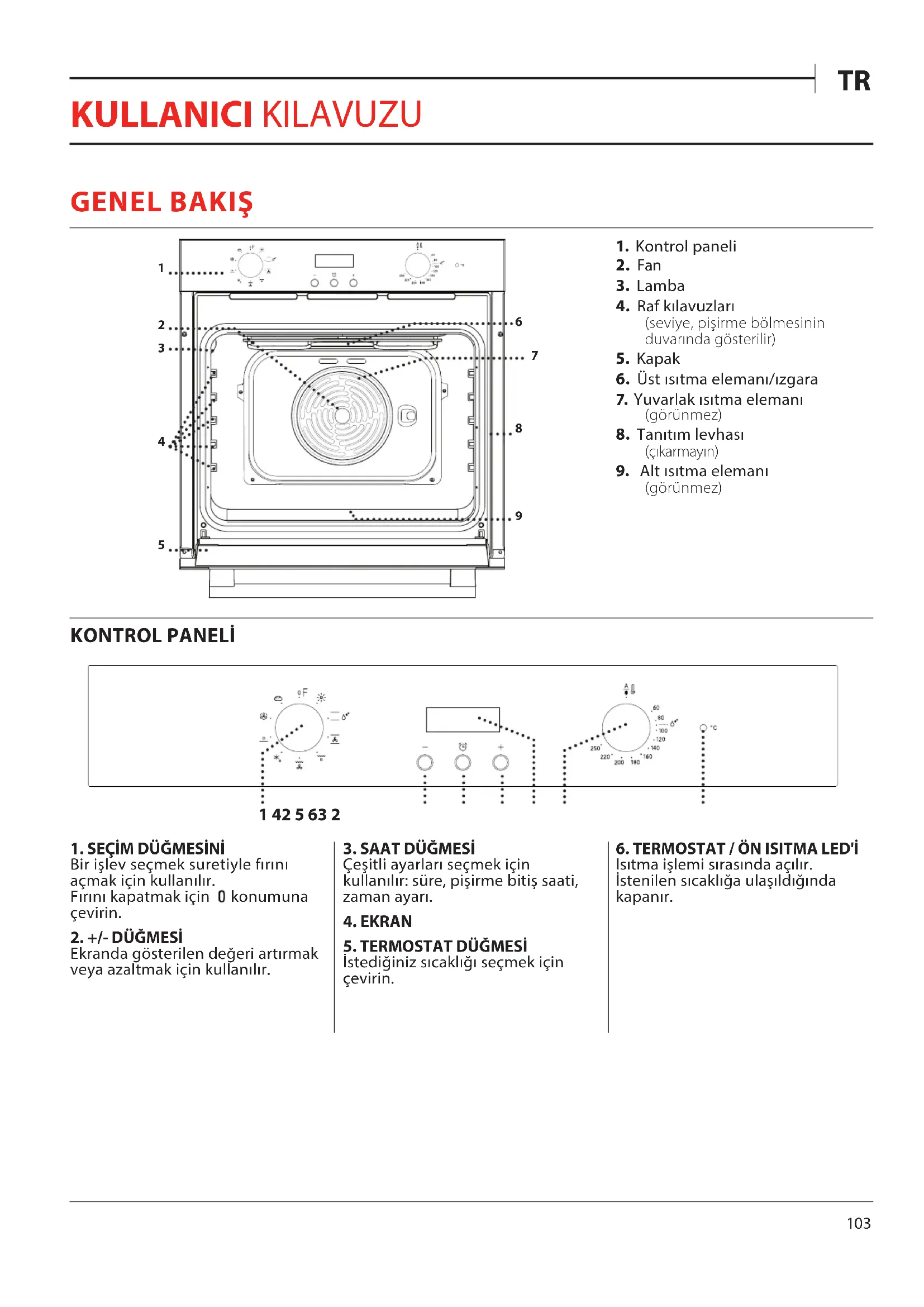

TR Kullanıcı kılavuzu

1. Kontrol paneli
2. Fan
3. Lamba
4. Raf kılavuzları (seviye, pişirme bölmesinin duvarında gösterilir)
5. Kapak
6. Üst ısıtma elemanı/ızgara
7. Yuvarlak ısıtma elemanı (görünmez)
8. Tanıtım levhası (çıkarmayın)
9. Alt ısıtma elemanı (görünmez)

KONTROL PANELİ

1 42 5 63 2

- + +

1. SEÇİM DÜĞMESİNİ

Bir işlev seçmek suretiyle fırını açmak için kullanılır. Fırını kapatmak için 0 konumuna çevirin.

2. +/- DÜĞMESİ

Ekranda gösterilen değeri artırmak veya azaltmak için kullanılır.

3. SAAT DÜĞMESİ

Çeşitli ayarları seçmek için kullanılır: süre, pişirme bitiş saati, zaman ayarı.

4. EKRAN

5. TERMOSTAT DÜĞMESİ

İstediğiniz sıcaklığı seçmek için çevirin.

6. TERMOSTAT / ÖN ISITMA LED'İ

Isıtma işlemi sırasında açılır. İstenilen sıcaklığa ulaşıldığında kapanır.

AKSESUARLAR

RAF TABAK FIRIN TEPSİSİ

Aksesuar sayısı ve türü, satın alınan modele bağlı olarak değişebilir. Diğer aksesuarlar, Satış Sonrası Servisten ayrıca satın alınabilir.

RAFIN VE DİĞER AKSESUARLARIN TAKILMASI

- Rafı, hafif yukarı eğimli tutarak ve yükseltilmiş olan arka tarafını (yukarı bakan) önce yerleştirerek istediğiniz seviyeye takın. Ardından, raf kılavuzu boyunca mümkün olduğunca yatay olarak kaydırın.

- Fırın tepsisi gibi diğer aksesuarlar, raf kılavuzlarında kaydırılarak, yatay olarak takılır. - Raf kılavuzları, fırının temizliğini kolaylaştırmak amacıyla çıkarılabilir: yuvalarından çıkarmak için çekin.

İŞLEVLER

KAPALI

Fırını kapatmak için kullanılır.

İŞİK

Bölmenin ışığını açmak için kullanılır.

ALT VE ÜSTTEN ISITMA

____ Yalnızca bir rafta her türlü yemeği pişirmek için kullanılır. 2. rafi kullanmak daha iyidir.

BUHARLI TEMİZLEME

Bu özel düşük sıcaklıkta temizleme çevrimi sırasında salınan buharın etkisiyle, kirlerin ve yemek artıklarının kolayca temizlenmesi sağlanır. Fırının tabanına 200 ml içme suyu dökün ve işlevi 90°C'de 35' boyunca kullanın. İşlevi fırın soğuk iken etkinleştirin ve çevrim sona erdiginde 15' soğumaya bırakın.

KONVEKSİYONLU

Sıvı dolgulu kekleri tek bir rafta pişirmek için kullanılır. Bu işlev, iki rafta pişirmek için de kullanılabilir. Yiyecekleri daha dengeli bir şekilde pişirmek için tabakların konumunu değiştirin.

www.izgara

Biftek, kebap ve sosis izgara yapmak, sebze ograten pişirmek veya ekmek kızartmak için kullanılır. Et izgara yaparken, pişirme esnasında çıkan sıvıları toplaması için tabak kullanılmasını öneriyoruz: Tavayı, rafın altındaki seviyelerden herhangi birine konumlandırın ve 200 ml içme suyu ekleyin.

TURBO IZGARA

Büyük et parçalarını kızartmak için kullanılır (butlar, rozbif, tavuk). Pişirme esnasında çıkan sıvıları toplaması için bir tabak kullanılmasını öneriyoruz: Tavayı, rafın altındaki seviyelerden herhangi birine konumlandırın ve 500 ml içme suyu ekleyin.

BUZ ÇÖZME

Yemeklerin buzunu daha hızlı bir şekilde çözdürmek için kullanılır.

ALTTAN ISITMA

Yemeğin tabanını kızartmak için kullanılabilir. Bu işlev yavaş pişirme, sulu yemeklerin pişirme işlemini bitirme ve sos konsantreleri hazırlamak için de önerilir.

ZORUNLU HAVA

Birden fazla rafta (en fazla üç) aynı pişirme sıcaklığı gerektiren farklı yiyecekleri aynı anda pişirmek için kullanılır. Bu işlev, farklı yiyecekleri, kokuları birbirlerine karıştırmadan pişirmek için kullanılabilir.

EKMEK

Farklı tiplerde ve boyutlarda ekmek pişirmek için kullanılır. 2. rafı kullanmak daha iyidir.

İLK KULLANIM

1. SAATİN AYARLANMASI

Cihazı ilk açtığınızda günün saatini ayarlamanız gerekecektir: Ekranda "AUTO" ve "0.00" yanıp sönecektir.

AUTO 0.00

Günün saatini ayarlamak için, -ve düğmelerine aynı anda basın: + ve -düğmelerini kullanarak günün saatini ayarlayın.

Onaylamak için saat düğmesine basın. İstediğiniz saat değerini seçtikten sonra, alarm tonunu değiştirebilirsiniz: ekranda "ton 1" gösterilir.

ton1

İstediğiniz tonu seçmek için, düğmesine basın, ardından onaylamak için saat düğmesine basın.

Lütfen dikkat edin: Günün saatini sonradan örneğin uzun süreli güç kesintilerinden sonra değiştirmek için, yukarıda açıklandığı gibi ilerleyin.

2. FIRINI ISITIN

Yeni bir fırın, imalat esnasında kalmış olabilecek kokular yayabilir: Bu tamamen normaldir. Dolayısıyla yemek pişirmeye başlamadan önce, olası kokuları gidermek için fırının içi boş halde ıstılmasını öneriyoruz.

Fırındaki koruyucu karton ambalajlarını veya şeffaf filmleri ve içindeki aksesuarları çıkarın.

Fırını tercihen "Konveksiyonlu" işlevini kullanarak yaklaşık bir saat boyunca 250 °C'de ısıtın. Fırın, bu süre boyunca boş olmalıdır. İşlevi doğru şekilde ayarlamak için talimatlara uyun.

Notlar: cihazı ilk kez kullandıktan sonra odanın havalandırılması tavsiye edilir.

GÜNLÜK KULLANIM

1. BİR İŞLEV SEÇİN

Bir işlev seçmek için, seçim düğmesini istediğiniz işleve karşılık gelen simgeye çevirin.

2. BİR İŞLEVI ETKİNLEŞTİRİN

MANUEL

Seçtiğiniz işlevi başlatmak için, istediğiniz sıcaklığı ayarlamak üzere termostat düğmesini çevirin.

İşlevi herhangi bir zamanda duraklatmak için, fırını kapatın, seçim düğmesi ve termostat düğmesini 0'e çevirin.

BUHARLI TEMİZLEME

"Buharlı Temizleme" adlı temizleme işlevini etkinleştirmek için, fırının tabanına 200 ml içme suyu dökün ve ardından seçim düğmesi ile termostat düğmesini ^* simgesine çevirin.

İşlevin 35' boyunca kullanılması önerilir.

3. ÖN ISITMA

İşlev etkinleştirildikten sonra, termostat LED'i yanarak, ön ısıtma işleminin başladığı bildirecektir.

Bu işlemin sonunda, termostat LED'i sönerek, fırının ayarlanan sıcaklığa ulaştığını bildirecektir: Bu noktada, yiyeceği içeri yerleştirin ve pişirme işlemi ile devam edin.

Lütfen dikkat edin: Ön ısıtma bitmeden yemeğin fırına verilmesi, nihai pişirme sonucunu olumsuz etkileyebilir.

. ELEKTRONİK PROGRAMLAYICININ KULLANILMASI

Saat düğmesine basıldığında, pişirme süresini muhafaza etmeye veya programlamaya yönelik çeşitli modlar seçilebilir.

Lütfen dikkat edin: Herhangi bir etkileşim olmaksızın birkaç saniye geçtikten sonra, sesli bir ikaz verilir ve tüm ayarlar onaylanır.

1. Düğme – : ekranda gösterilen değeri azaltmak için kullanılır

2. Düğme Ⓤ: çeşitli ayarları seçmek için kullanılır

3. Düğme +: ekranda gösterilen değeri artırmak için kullanılır

A.Sembol ☐, zaman ayarı işlevinin çalıştığını ifade eder B.Sembol AUTO, ayarın yapıldığını doğrular

AUTO 23:58 - ○ ○ + ○ ① ② ③ A B

. PİŞİRMEYİ PROGRAMLAMA

İşlevi seçtikten ve etkinleştirdikten sonra, süreyi ayarlamak mümkündür.

SÜRE

Saat düğmesine en az 2 saniye basın: ♘ simgesi yanıp söner.

Saat düğmesine tekrar basın: ekranda AUTO yanıp sönerken, sıra ile DUR ve 0.00 gösterilir.

AUTO du r

+ ve düğmelerini kullanarak süreyi ayarlayın. Birkaç saniye sonra AUTO ıışıgı açık kalırken ekranda günün saati gösterilerek, ayar doğrulanır.

Lütfen dikkat edin: Kalan pişirme süresini görüntülemek için saat düğmesine en az 2 saniye basın.

Gerekirse değiştirmek için, süreyi değiştirmek için – ve düğmelerini kullanarak ikinci bir defa basın.

PiŞİRME SONU

Pişirme işleminin sonunda, simgesi söner, ekranda AUTO yanıp sönerken bir alarm sesi verilir.

AUTO 13·20

Alarmı devre dışı bırakmak için herhangi bir düğmeye basın.

İşlev düğmesini ve termostat düğmesini O ve Çevirin, ardından fırını kapatmak için saat düğmesine en az 2 saniye basın.

PİŞİRME BİTİŞ SAATİ/GECİK MELİ BAŞLATMANIN PROGRAMLANMASI

Süreyi seçtikten sonra, saat düğmesine basın: ekranda sıra ile END (SON), pişirme bitiş saati ve AUTO (OTOMATİK) yanıp söner.

AUTO End

İstediğiniz pişirme bitiş saatini seçmek için düğmesine basın.

Birkaç saniye sonra ekranda günün saati gösterilir, simgesi söner ve AUTO açık kalarak, ayar doğrulanır.

AUTO 12:31

Lütfen dikkat edin: Pişirme bitiş saatini görüntülemek ve gerekirse değiştirmek için, saat düğmesine 2 saniye basın, ardından tekrar iki kez basın.

İşlev, pişirme işleminin ayarladığıınız saatte sona ermesi için hesaplanan süreden sonra simgesi yanana ve fırın seçilen pişirme modu ile otomatik olarak başlayana kadar duraklatılacaktır.

AUTO 20:00

ZAMAN AYARININ AYARLANMASI

Bu seçenek, pişirmeyi kesintiye uğratmaz veya etkinleştirmez; ancak, hem bir işlev etkin iken hem de fırın kapalı durumdayken ekranı zaman ayarı olarak kullanmanızı sağlar.

Zaman ayarını etkinleştirmek için, saat düğmesine en az 2 saniye basın: simgesi ekranda yanıp söner.

0:00

İstediğiniz süreyi ayarlamak için ve düğmelerini kullanın: birkaç saniye sonra geri sayım başlatılır.

12:30

Ekranda günün saati gösterilir ve açık kalarak, zaman ayarını ayarlandığı doğrulanır.

Lütfen dikkat edin: Geri sayımı görüntülemek ve gerekirse değiştirmek için, saat düğmesine en az 2 saniye tekrar basın.

FAYDALI İPUÇLARI

PİŞİRME TABLOSU NASIL OKUNMALIDIR

Tabloda, farklı türlerdeki yiyecekleri pişirmek için en iyi işlev, aksesuarlar ve seviye listelenmiştir. Pişirme süreleri yemeğin fırına konulduğu andan itibaren başlar, ön ısıtma (gerekirse) hariç tutulmuştur. Pişirme sıcaklıkları ve süreleri yaklaşık olarak verilmiştir ve yemeğin miktarına ve kullanılan aksesuar türüne göre değişir. İlk başta önerilen en düşük ayarları kullanın, eğer yemek yeterince pişmezse o zaman daha yüksek ayarlara geçin. Verilen aksesuarları kullanın ve koyu renkli metal kek kaplarını ve fırın tepsilerini tercih edin. Ayrıca ateşe dayanıklı (payreks) veya kumlu taştan yapılmış tava ve aksesuarlar da kullanabilirsiniz, ancak bunlarda pişirme süresinin biraz daha uzun olacağını unutmayın.

BİRKAÇ YEMEGİ AYNI ANDA PİŞİRME

"Zorunlu Hava" işlevini kullanarak, aynı pişirme sıcaklığı gerektiren farklı yiyecekleri (örneğin: balık ve sebze) aynı anda farklı seviyelerde pişirebilirsiniz. Daha kısa pişirme süresi gerektiren yemeği çıkarın ve daha uzun süre gerektiren yemeği fırında tutmaya devam edin.

PiŞİRME TABLOSU

YEMEK TARİFİ İŞLEV			ÖN ISITMAİŞLEMI	SICAKLIK(°C)	SÜRE(DK.)	SEVIYEVE AKSESUARLAR
Mayalı kekler			Evet 150 - 170 30 - 90			2
		[KG3Z]	Evet 160 - 180 30 - 90			4 1
Kremalı pastalar(cheesecake, strudel, meyveli turtta)		[DTZS]	Evet 160 - 200 35 - 90			2
			Evet 160 - 200 40 - 90			4 2
Çörekler/küçük tartlar			Evet 160 - 180 15 - 35			2 / 3
			Evet 150 - 170 20 - 45			4 2
			Evet 150 - 170 20 - 45			5 3 1
Profiterol çöregi			Evet 180 - 200 40 - 60			2
			Evet 170 - 190 35 - 50			4 2
Beze			Evet 90 150 - 200			2
			Evet 90 140 - 200			4 2
			Evet 90 140 - 200			5 3 1
Pizza / Ekmek			Evet 220 - 250 10 - 25			1 / 2
			Evet 200 - 240 20 - 45			4 2
Küçük ekmek 80 g			Evet	180 - 200	30 - 45	2
Somun ekmek 500 g			Evet	180	50 - 70	1 / 2
Ekmek			Evet 180 - 200 30 - 80			4 2
Donmuş pizza			Evet	250 10 - 20		2
			Evet 230 - 250 10 - 25			4 2
Tuzlu kekler(sebzeli turtta, kış)			Evet 180 - 200 30 - 45			2
			Evet 180 - 200 35 - 50			4 2
			Evet 180 - 200 35 - 50			5 3 1
Milföy tatlısı / Milföy pasta ve kekler			Evet 190 - 200 20 - 30			2
			Evet 180 - 190 20 - 40			4 2
			Evet 180 - 190 20 - 40			5 3 1
Lazanya / fırında makarna /fırın rulo makarna / pide		—	Evet 190 - 200 45 - 65			2

AKSESUARLAR
	Raf	Tel rafın üzerinde fırın kabı veya kek kalıbı	İçerisine 200 ml su konulmuş fırın tepisi	Fırın tepisi

YEMEK TARIFI İŞLEV		ÖN ISITMAİŞLEMI	SICAKLIK(°C)	SÜRE(DK.)	SEVIYEVE AKSESUARLAR
Kuzu / dana / sığır / domuz 1 kg		Evet	190 - 200	80 - 110	2
Kabuğu kızartılmış domuz fırın 2 kg		Evet	180 - 190	110 - 150	2
Tavuk / tavşan / ördek 1 kg		Evet	180 - 200	50 - 100	2
Hindi / kaz 3 kg		Evet	180 - 200	50 - 100	2
Fırında balık / kağıtta 0,5 kg(fileto, bütün)		Evet 170 - 190 30 - 45			2
Sebze dolmaları(domates, kabak, patlican)		Evet 180 - 200	50 - 70		2
Kızarmış ekmek		5'	250	2 - 6	5
Balık fileto/dilim		5'	250	15 - 30 *	4 3
Sosis / kebap / pirzola / hamburger		5'	250	15 - 30 *	5 4
Tavuk kızartma 1-1,3 kg		-	200 - 220	60 - 80 **	3 1
Az pişmiş rozbif 1 kg		-	200	35 - 50 **	3
Kuzu budu/paça		-	200	60 - 90 **	3
Fırın patates		-	200 - 220	35 - 55 **	3
Sebze graten		-	200 - 220	25 - 55	3
Et ve patates		Evet	190 - 200	45 - 100 ***	4 1
Balık ve sebzeler		Evet	180	30 - 50 ***	4 1
Lazanya ve et		Evet	200	50 - 100 ***	4 2
Komple yemek Meyveli tart (Seviye 5) / Lazanya (Seviye 3) / Et (Seviye 1)		Evet 180 - 190	40 -120 ***		5 3 1

* Pişirme işleminin yarısına gelindiğinde yemeği çevirin
** Pişirme işleminin üçte ikisine gelindiğinde yemeği çevirin (gerekirse).
***Tahmini süre: Kişisel tercihe göre yemekler fırından farklı zamanlarda çıkarılabilir.

İŞLEVLER

—Alt ve Üstten Isıtma

—Izgara

Turbo Izgara

Zorunlu Hava

Konveksiyonlu

Ekmek

TEMİZLİK VE BAKIM

Buharlı temizleme cihazları kullanmayın.

Tüm işlemler sırasında koruyucu eldiven kullanın.

Gereken işlemleri, fırın soğuk iken gerçekleştirin.

Cihazı güç kaynağından ayırın.

Cihazın yüzeylerine zarar verebileceklerinden bulaşık teli, aşındırıcı tel veya aşındırıcı/korozif temizlik maddeleri kullanmayın.

DIŞ YÜZEYLER

• Yüzeyleri nemli bir mikrofiber bezle temizleyin. Çok kirli ise, birkaç damla pH açısından nötr deterjan damlatın. Kuru bir bezle silerek kurulayın.
• Korozif veya aşındırıcı deterjanlar kullanmayın. Bu tür ürünlerden herhangi biri dikkatsizlik sonucu cihazın yüzeyleri ile temas ederse, derhal nemli bir mikrofiber bezle temizleyin.

iÇ YÜZEYLER

- Her kullanımdan sonra fırını soğumaya bırakın ve ardından, yemek artıklarının neden olduğu kalıntı veya lekeleri temizlemek için tercihen hala sıcakken temizleyin. Su içeriği yüksek yiyeceklerin pişirilmesi sonucu oluşan yoğuşma suyunu kurutmak için, fırını tamamen soğumaya bırakın ve ardından bir bez veya süngerle silin.

• İç yüzeyleri optimum şekilde temizlemek için "Buharlı Temizleme" işlevini etkinleştirin.
• Kapak, camın temizliğini kolaylaştırmak için kolayca çıkarılıp takılabilir.
• Kapak camını uygun bir sıvı deterjanla temizleyin.
• Izgaranın üst ısıtma elemanı, fırının üst panelini temizlemek üzere alçaltılabilir.

AKSESUARLAR

Kullanımdan sonra aksesuarları bulaşık deterjanı çözeltisinin içine koyun, eğer hala sıcaksa bunları fırın eldivenleriyle tutun. Yemek artıkları, bir bulaşık fırçası veya sünger kullanılarak çıkarılabilir.

KAPAĞI ÇIKARTMA VE YERİNE TAKMA

1. Kapağı çıkarmak için, tamamen açın ve mandalları kilit açma konumuna gelene kadar alçaltın.

1. Kapağı kapatabildiğiniz kadar kapatın.

Kapağı her iki elinizle sıkıca tutun – tutma kolundan tutmayın.

Kapağı, yuvasından (b) kurtulana kadar yukarı doğru (a) çekerken aynı anda kapatmayı sürdürerek çıkarabilirsiniz.

~60° ~15° a b

Kapağı, yumuşak bir yüzey üzerine dayayarak bir tarafa koyun.

1. Fırına doğru hareket ettirmek, menteşelerin kancalarını yuvaları ile hizalı konuma getirmek ve üst kısmı yuvasına sabitlemek suretiyle kapağı yerine takın.
2. Kapağı alçaltın ve ardından tamamen açın. Mandalları, orijinal konumlarına gelecek şekilde alçaltın: Tamamen alçaltığınızdan emin olun.
3. Kapağı kapatmayı deneyin ve kontrol paneli ile hizalı olduğundan emin olmak için kontrol edin. Değilse, yukarıdaki adımları tekrarlayın.

PRESS TO CLEAN - CAMIN TEMİZLENMESİ

1. Kapağı çıkardıktan ve tutma kolu aşağı bakacak şekilde yumuşak bir yüzeyin üzerine koyduktan sonra, iki tespit klipsine aynı anda basın ve kapağın üst kenarını, kendinize doğru çekerek çıkarın.

1. İç camı kaldırın ve her iki elinizle sıkıca tutun, çıkarın ve temizlemeden önce yumuşak bir yüzeyin üzerine koyun.
2. İç camı doğru konumlandırmak için, sol köşede "R" harfinin görünüğünden emin olun. Önce, camın "R" ile işaretli olan uzun tarafını destek yuvalarına takın, ardından alçaltarak yerine yerleştirin.

1. Üst kenarı yerine takın: Bir klik sesi, konumun doğru olduğunu bildirecektir. Kapağı yerine takmadan önce sızdırmazlık yerinin güvenli olduğundan emin olun.

1. Fırının elektrik fişini güç beslemesinden çıkarın.
2. Lambanın kapağını sökün, ampulü değiştirin ve kapağı tekrar ampulün üzerine vidalayın.
3. Fırını tekrar güç kaynağına bağlayın.

Lütfen dikkat edin: Yalnızca 20-40 W/230 \~ V tip G9, T300°C halojen ampuller kullanın. Ürünün içinde kullanılan ampul ev aletlerinde kullanılmak üzere tasarlanmıştır ve evin içindeki genel oda aydınlatmasında kullanılmaya uygun değildir (EC Düzenlemesi 244/2009). Ampuller Satış Sonrası Servisimizden elde edilebilir.

- Halojen ampul kullanıyorsanız, parmak uçlarınız ampullere zarar verebileceğinden, ampulleri çıplak elle tutmayın. Lamba kapağı yerine takılmadan fırını kullanmayın.

ARIZA TARAMA

Sorun Olası neden Çözüm
Fırın çalışmıyor. Güç kesintisi.	Şebeke bağlantısının kesilmesi.	Şebeke elektrik gücü olup olmadığını ve fırının elektrik beslemesine bağlı olup olmadığını kontrol edin.Sorunun giderilip giderilmediğini görmek için, fırını kapatıp yeniden açın.

WWW.FRANKE.COM

Herhangi bir işletim sorunu söz konusu olursa, bir Franke Teknik Servis Merkeziyle iletişime geçin. Kesinlikle yetkisiz teknisyenlerden servis hizmeti almayın.

Aşağıdakileri belirtin:

• arızanın türü
• cihaz modeli (parça/Kod)

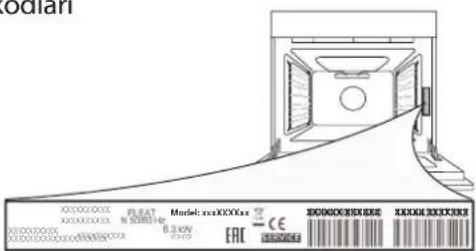

• fırın iç haznesinin sağ kenarında bulunan (fırın kapağı açıklken görülebilen) cihaz etiketindeki seri numara (S.N.).

Servis Merkezimizle temasa geçerken, lütfen ürününüzün tanıtma etiketinde verilen kodları belirtin.

Odiari X10000000X X10000000X PLRAT N 200001Hz Muralab scanX100000x 8.3kV EAC CE 100000000X X10000000X X10000000X X10000000X X10000000X X10000000X X10000000X X10000000X X10000000X X10000000X X1567888888888888888888888888888888888888888888888888888888888888888888
