KULLANIM KILAVUZU RT001G MAKITA

Model: RT001G Halka mandren kapasitesi 6 mm, 8 mm veya 1/4″ Yüksüz hız 10.000 - 31.000 min

Toplam yükseklik BL4025 ile 245 mm BL4040 ile 251 mm Anma voltajı D.C. 36 V - 40 V maks Net ağırlık 2,2 - 2,5 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ve batarya kartuşu ülkeden ülkeye değişebilir.

• Ağırlık, ekli aksesuara/aksesuarlara ve batarya kartuşuna bağlı olarak farklılık gösterebilir. EPTA-Prosedürü 01/2014’e göre en hafif ve en ağır kombinasyonlar tabloda verilmiştir. Geçerli batarya kartuşu ve şarj aleti Batarya kartuşu BL4020 / BL4025 / BL4040 Şarj aleti DC40RA / DC40RB / DC40RC

• Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir. Kullanım amacı Bu alet ahşap, plastik ve benzeri malzemelerin kenarla- rını tıraşlama ve şekil verme amacıyla tasarlanmıştır. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN62841-2-17 standar- dına göre belirlenen): Çalışma modu: yüksüz dönme Ses basınç seviyesi (L

): 84 dB (A) Ses gücü düzeyi (L

): 92 dB (A) Belirsizlik (K): 3 dB (A) NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN62841-2-17 standardına göre hesaplanan): Çalışma modu: yüksüz dönme Titreşim emisyonu (a

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.164 TÜRKÇE UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Uygunluk Beyanları Sadece Avrupa ülkeleri için Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tali- matların herhangi birine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü şekil verme testeresi güvenlik uyarıları

1. İş parçasını sabit bir platforma bağlamak ve

desteklemek için mengene veya başka bir pratik yol kullanın. İş parçasını elle tutmak ya da vücudunuzla desteklemek sabit durmamasına ve kontrolü kaybetmenize neden olabilir.

2. Kesici gizli kablolara temas edebileceği

için, elektrikli aleti sadece yalıtımlı kavrama yüzeylerinden tutun. “Akımlı” bir telin kesilmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

3. Sadece, aletin üstünde belirtilen maksimum

hıza en azından eşit nominal hıza sahip bir şekil verme testeresi ucu kullanın. Aletin değişken hız kontrolü işlevi varsa aletin hızını, şekil verme testeresi ucunun hız değerinin altında olacak şekilde ayarlayın.

4. Şekil verme testeresi ucu sapı tasarlanmış

halka mandrene uymalıdır.

5. Uzun süreli kullanımlarda kulak koruyucu

6. Şekil verme testeresinin uçlarını dikkatle tutun.

7. Kullanmadan önce şekil verme testeresi ucunu

çatlak veya hasara karşı dikkatlice kontrol edin. Çatlak veya hasarlı şekil verme testeresi ucunu hemen değiştirin.

8. Çivileri kesmekten sakının. İşlemden önce iş

parçasının üzerinde çivi olup olmadığını kont- rol edin ve varsa hepsini çıkarın.

9. Aleti sıkı tutun.

10. Ellerinizi dönen parçalardan uzak tutun.

11. Anahtar açılmadan önce şekil verme testeresi-

nin ucunun iş parçasına temas etmediğinden emin olun.

12. Aleti gerçek iş parçası üzerinde kullanmadan

önce bir süre çalıştırın. Şekil verme testeresi ucunun yanlış takıldığını gösterebilecek titre- şim veya sallantı olup olmadığına dikkat edin.

13. Şekil verme testeresinin ucunun dönüş

yönüne ve besleme yönüne dikkat edin.

14. Aleti çalışır durumda bırakmayın. Aleti sadece

elinizde tutarken çalıştırın.

15. Aleti iş parçasından çıkarmadan önce, aleti

her zaman kapatın ve şekil verme testeresinin ucunun tam olarak durmasını bekleyin.

16. Şekil verme testeresinin ucuna işlemden

hemen sonra ellemeyin; çok sıcak olup derinizi yakabilir.

17. Dikkatsizlik sonucu kaideye tiner, benzin, yağ

ve benzeri maddelerin bulaşmasını önleyin. Bunlar kaidede çatlaklar oluşmasına neden olabilir.

18. Aletin hızına uygun, doğru mil çapına sahip

şekil verme testeresi uçlarını kullanın.

19. Bazı malzemeler zehirli olabilen kimyasallar

içerir. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güven- lik bilgilerine uyun.

20. Daima çalıştığınız malzeme ve yaptığınız işe

uygun maske/respiratör kullanın.

BU TALİMATLARI MUHAFAZA

EDİNİZ. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusu- nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın.165 TÜRKÇE Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50 °C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

8. Batarya kartuşunu çivilemeyin, kesmeyin,

ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabi- dir. Ticari nakliye işlemleri için, örneğin üçüncü taraf- lar, nakliye acenteleri tarafından yapılan nakliye- lerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürün- lere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine

ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arıza- lanmasına neden olarak yanıklara veya yaralan- maya yol açabilir.

17. Alet yüksek gerilim elektrik güç hatları yakı-

nında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatları- nın yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla) kullan-

madığınız durumlarda batarya kartuşunu şarj edin. Kablosuz ünitesi için önemli güvenlik talimatları

1. Kablosuz ünitesini parçalarına ayırmayın veya

2. Kablosuz ünitesini küçük çocuklardan uzak

tutun. Kazara yutulursa derhal tıbbi yardım alın.

3. Kablosuz ünitesini sadece Makita aletlerle

4. Kablosuz ünitesini yağmura veya ıslak koşul-

lara maruz bırakmayın.

5. Kablosuz ünitesini sıcaklığın 50 °C’yi aştığı

yerlerde kullanmayın.

6. Kablosuz ünitesini, kalp pilleri gibi tıbbi cihaz-

ların yakınında bulunan yerlerde kullanmayın.

7. Kablosuz ünitesini, otomatik cihazların

yakınında bulunan yerlerde kullanmayın. Kullanılırsa otomatik cihazlar arızalanabilir veya hata verebilir.

8. Kablosuz ünitesini, yüksek sıcaklık altındaki

yerlerde veya statik elektrik veya elektrik gürültüsü üretilebilecek yerlerde kullanmayın.

9. Kablosuz ünitesi elektromanyetik alanlar üre-

tebilir ancak onlar kullanıcıya zararlı değildir.

10. Kablosuz ünitesi hassas bir cihazdır. Kablosuz

ünitesini düşürmemeye veya çarpmamaya dikkat edin.166 TÜRKÇE

11. Kablosuz ünitesinin terminaline çıplak ellerle

veya metalik malzemelerle dokunmaktan kaçının.

12. Kablosuz ünitesini ürüne takarken ürünün

üzerindeki bataryayı mutlaka çıkarın.

13. Yuva kapağını açarken yuvaya toz ve suyun

girebileceği yerlerden kaçının. Yuva girişini daima temiz tutun.

14. Kablosuz ünitesi her zaman doğru yönde takın.

15. Kablosuz ünitesinin üzerindeki kablosuz çalış-

tırma düğmesine çok sert basmayın ve/veya düğmeye keskin uçlu bir cisim ile basmayın.

16. Kullanırken yuva kapağını mutlaka kapatın.

17. Alete güç beslenirken kablosuz ünitesini yuva-

dan çıkarmayın. Aksi takdirde kablosuz ünitesi arızalanabilir.

18. Kablosuz ünitesinin üzerindeki etiketi

19. Kablosuz ünitesinin üzerine hiçbir etiket

20. Kablosuz ünitesini, statik elektrik veya elektrik

gürültüsü üretilebilecek yerlerde bırakmayın.

21. Kablosuz ünitesini, güneşin altında duran

bir araba gibi yüksek ısıya maruz yerlerde bırakmayın.

22. Kablosuz ünitesini, tozlu veya aşındırıcı gaz

üretilebilecek yerlerde bırakmayın.

23. Ani sıcaklık değişimleri kablosuz ünitesini

nemlendirebilir. Nem tamamen kuruyana dek kablosuz ünitesini kullanmayın.

24. Kablosuz ünitesini temizlerken kuru yumuşak

bir bezle nazikçe silin. Benzin, tiner, iletken gres veya benzeri maddeler kullanmayın.

25. Kablosuz ünitesini saklarken ürünle verilen

kutusunda veya anti-statik bir kapta saklayın.

26. Alet üzerindeki yuvaya Makita kablosuz ünitesi

dışında başka hiçbir aygıt sokmayın.

27. Aleti, yuvanın kapağı hasarlı iken kullanma-

yın. Yuvaya giren su, toz ve pislik arızaya neden olabilir.

28. Yuvanın kapağını gerekenden fazla çekmeyin

ve/veya bükmeyin. Aletten çıkması durumunda kapağı yeniden takın.

29. Kaybolur veya hasar görürse kapağı değiştirin.

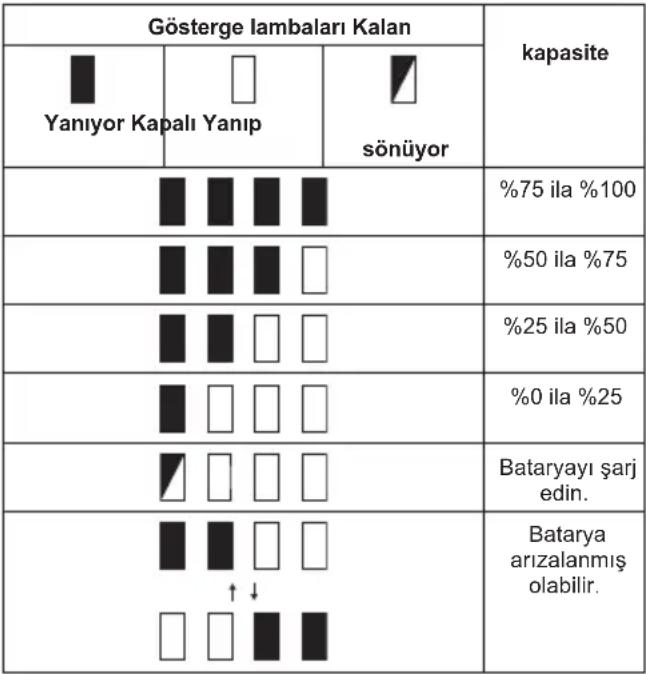

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bun- ların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanma- sına yol açabilir. Batarya kartuşunu çıkarmak için, kartuşun ön tarafın- daki düğmeyi kaydırarak kartuşu aletten çıkarın. ► Şek.1: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu Batarya kartuşunu takmak için, batarya kartuşu üzerin- deki dili yuvanın çentiği ile hizalayın ve yerine oturtun. Hafif bir tık sesi duyulana kadar itip yerine tam oturma- sını sağlayın. Düğmenin üst tarafındaki kırmızı gösterge görünüyorsa tam yerine kilitlenmemiş demektir. DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleş- tirilmemiş demektir. Kalan batarya kapasitesinin gösterilmesi Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar. ► Şek.2: 1. Gösterge lambaları 2. Kontrol düğmesi Gösterge lambaları Kalan kapasiteYanıyor Kapalı Yanıp sönüyor%75 ila %100%50 ila %75%25 ila %50%0 ila %25Bataryayı şarj edin.Batarya arızalanmış olabilir.167 TÜRKÇE NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir. NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner. Alet/batarya koruma sistemi Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem motora giden gücü otomatik olarak keserek uzun alet ve batarya ömrü sağlar. Alet veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur: Aşırı yük koruması Batarya, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanıldığında, alet hiçbir belirti vermeden otomatik olarak durur. Bu durumda, aleti kapatın ve aletin aşırı yüklenmesine neden olan uygu- lamayı durdurun. Daha sonra aleti yeniden başlaması için çalıştırın. Aşırı ısınma koruması Alet veya batarya aşırı ısındığında alet otomatik olarak durur. Bu durumda, yeniden çalıştırmadan önce aletin ve bataryanın soğumasını bekleyin. Aşırı deşarj koruması Batarya kapasitesi yeterli olmadığında, alet otomatik olarak durur. Bu durumda, bataryayı aletten çıkarın ve bataryayı tekrar şarj edin. Diğer nedenlere karşı korumalar Koruma sistemi, alete zarar verebilecek diğer nedenler için de tasarlanmıştır ve aletin otomatik olarak durma- sını sağlar. Alet çalışırken geçici duraklama ve durma yaparsa nedenleri ortadan kaldırmak için aşağıdaki tüm adımları uygulayın.

1. Aleti kapatın ve ardından tekrar açarak yeniden

2. Bataryaları şarj edin veya şarjlı bataryalarla

3. Cihazın ve bataryaların soğumasını bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedi- lemezse yerel Makita Servis Merkezinize başvurun. Anahtar işlemi Aleti açmak için kilitleme/açma düğmesine basın. Alet bekleme moduna geçer. Aleti çalıştırmak için bekleme modunda başlatma/durdurma düğmesine basın. Aleti durdurmak için başlatma/durdurma düğmesine tekrar basın. Alet bekleme moduna geçer. Aleti kapatmak için bekleme modunda kilitleme/açma düğmesine basın. ► Şek.3: 1. Kilitleme/açma düğmesi 2. Başlatma/dur- durma düğmesi NOT: Alet bekleme modunda hiçbir işlem yapılmadan 10 saniye bırakılırsa alet otomatik olarak kapanır ve lamba söner. NOT: Aleti, çalışırken kilitleme/açma düğmesine basarak da durdurabilir ve kapatabilirsiniz. Ön lambanın yakılması DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. Lambayı açmak için kilitleme/açma düğmesine basın. Lambayı kapatmak için kilitleme/açma düğmesine tekrar basın. ÖNEMLİ NOT: Alet aşırı ısındığında lamba yanıp söner. Aleti yeniden çalıştırmadan önce tamamen soğutun. NOT: Lamba lensini temizlemek için kuru bir bez kullanın. Aydınlatmayı azaltacağı için lamba lensinin çizilmemesine dikkat edin. ► Şek.4: 1. Lamba Hız ayarlama kadranı Aletin devir hızı, hız ayarlama kadranı çevrilerek değiş- tirilebilir. Aşağıdaki tabloda kadran üzerindeki rakam ve buna karşılık gelen devir hızı gösterilmiştir. ► Şek.5: 1. Hız ayarlama kadranı Rakam Hız 1 10.000 min

DİKKAT: Çalışma sırasında dönüş hızını değiştirmeyin. Aksi takdirde aletin beklenmedik reaksiyonu yaralanmaya neden olabilir. ÖNEMLİ NOT: Alet düşük hızda uzun süre kesin- tisiz olarak çalıştırılırsa motor aşırı yüklenerek aletin arızalanmasına neden olur. ÖNEMLİ NOT: Hız ayar kadranı en fazla 5’e kadar ve geriye 1’e kadar çevrilebilir. 5’i veya 1’i geçirmeye zorlamayın, aksi takdirde hız ayarlama işlevi artık çalışmayabilir. Elektronik fonksiyonu Alet kolay kullanım için elektronik fonksiyonlarla donatılmıştır.

• Sabit hız kontrolü Hız kontrol fonksiyonu, yük koşullarından bağım- sız olarak sabit devir hızı sağlar.

• Yumuşak başlatma Yumuşak başlatma fonksiyonu başlatma şokunu en alt düzeye indirir ve aletin daha sarsıntısız başlamasını sağlar.

• Yumuşak fren Alet yumuşak frenle yavaşça durur. Yumuşak fren, geri tepme sonucu iş parçasının hasar görmesini engeller ve bir sonraki çalışmaya daha erken başlamanızı sağlar. Anahtar kapatıldıktan sonra alet sürekli olarak şekil verme testeresi ucunu durduramıyorsa alete Makita servis merkezinde bakım yaptırın.168 TÜRKÇE MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Şekil verme testeresi ucunun takılması veya çıkarılması ÖNEMLİ NOT: Bir şekil verme testeresi ucu takmadan tutucu pens somununu sıkmayın, aksi takdirde tutucu pens kovanı kırılabilir. Şekil verme testeresi ucunu, tutucu pens kovanının içine sonuna kadar sokun. Mil kilidine bastırın ve tutucu pens somununu anahtarla sıkın. ► Şek.6: 1. Mil kilidi 2. Gevşet 3. Sıkıla 4. Anahtar

5. Tutucu pens somunu

Tutucu pens somununu iki anahtarla da iyice sıkabilirsiniz. ► Şek.7: 1. Anahtar 2. Gevşet 3. Sıkıla 4. Tutucu pens somunu Şekil verme testeresi ucunu çıkarmak için takma işle- mini tersinden uygulayın. NOT: Şekil verme testeresi ucunu takarken tutucu pens somununu sıktığınızda mil kilidi orijinal konu- muna dönmeyebilir. Aleti çalıştırdığınızda mil kilidi orijinal konumuna döner. ► Şek.8: 1. Mil kilidi Tutucu pens kovanının değiştirilmesi DİKKAT: Kullanmayı düşündüğünüz şekil verme testeresi ucuna uygun büyüklükte tutucu pens kovanı kullanın. DİKKAT: Bir şekil verme testeresi ucu takma- dan tutucu pens somununu sıkmayın, aksi tak- dirde tutucu pens kovanı kırılabilir.

1. Tutucu pens somununu gevşetip çıkarın.

2. Takılı tutucu pens kovanını istediğiniz tutucu pens

kovanı ile değiştirin.

3. Tutucu pens somununu yeniden takın.

► Şek.9: 1. Tutucu pens kovanı 2. Tutucu pens somunu Şekil verme testeresi kaidesinin takılması veya çıkarılması

1. Şekil verme testeresi kaidesinin kilitleme kolunu

açın, ardından aletin üzerindeki kanalı şekil verme tes- teresi kaidesinin üzerindeki çıkıntı ile hizalayarak aleti şekil verme testeresi kaidesine sokun.

2. Kilitleme kolunu kapatın.

► Şek.10: 1. Kilitleme kolu NOT: Şekil verme testeresi kaidesini (reçine), şekilde gösterildiği gibi isteğe bağlı bir aksesuar olarak kul- lanabilirsiniz. Şekil verme testeresi kaidesini (reçine) kullanırken kilitleme kolunu açmak veya kapamak yerine tırtıllı somunu gevşetin veya sıkın. Alet üzerindeki dişli çubuğu, şekil verme testeresi kaidesi üzerindeki düz dişli ile hizalayın. ► Şek.11: 1. Tırtıllı somun 2. Dişli çubuk 3. Düz dişli

3. Toz ağızlığını şekil verme testeresi kaidesine takın

ve daha sonra el vidasını sıkın. ► Şek.12: 1. Toz ağızlığı 2. El vidası ► Şek.13 Kaideyi çıkarmak için, takma işleminin tersini uygulayın. DİKKAT: Aleti şekil verme testeresi kaidesi ile kullanırken şekil verme testeresi kaidesine toz ağızlığını mutlaka takın. Yatırma kaidesinin takılması veya çıkarılması İsteğe bağlı aksesuar

1. Yatırma kaidesinin kilitleme kolunu açın, ardından

aletin üzerindeki kanalı yatırma kaidesinin üzerindeki çıkıntı ile hizalayarak aleti yatırma kaidesine sokun.

2. Kilitleme kolunu kapatın.

► Şek.14: 1. Kilitleme kolu Kaideyi çıkarmak için, takma işleminin tersini uygulayın. Kaydırma kaidesinin takılması veya çıkarılması İsteğe bağlı aksesuar

1. Mil kilidine basın, ardından tutucu pens somununu

2. Tutucu pens somununu ve tutucu pens kovanını

çıkarın. ► Şek.16: 1. Tutucu pens somunu 2. Tutucu pens kovanı

3. Mil kilidine basıp kasnağı anahtarla sıkarak kas-

nağı alete monte edin. ► Şek.17: 1. Anahtar 2. Kasnak 3. Mil kilidi

4. Kaide plakası üzerindeki vidaları gevşetin ve daha

sonra kaide plakasını çıkarın. ► Şek.18: 1. Kaide plakası

5. Kaydırma kaidesinin kilitleme kolunu açın, daha

sonra kaydırma kaidesini alete takın. ► Şek.19: 1. Kilitleme kolu

6. Kayışı elle çevirerek düz tornavida gibi bir çubukla

kayışı kasnağa monte edin. ► Şek.20: 1. Kasnak 2. Kayış

7. Kilitleme kolunu kapatın.

► Şek.21: 1. Kilitleme kolu

8. Vidaları sıkarak kaide plakasını takın.

► Şek.22: 1. Kaide plakası169 TÜRKÇE

9. Tutucu pens kovanını ve şekil verme testeresi

ucunu kaydırma kaidesine takın ve ardından tutucu pens somununu sıkın. ► Şek.23: 1. Şekil verme testeresi ucu 2. Tutucu pens somunu 3. Tutucu pens kovanı

10. Altıgen anahtarı kaydırma kaidesinin deliğine takın

ve ardından tutucu pens somununu anahtarla sıkın. ► Şek.24: 1. Tutucu pens somunu 2. Anahtar

Kaideyi çıkarmak için, takma işleminin tersini uygulayın. NOT: Kayışı kasnağa, şekilde gösterildiği gibi kaide plakasını çıkarmadan da takabilirsiniz. ► Şek.25: 1. Kasnak 2. Kayış Daldırmalı kaidenin takılması veya çıkarılması İsteğe bağlı aksesuar

1. Daldırmalı kaidenin kilitleme kolunu açın, ardından

aletin üzerindeki kanalı daldırmalı kaidenin üzerindeki çıkıntı ile hizalayarak aleti daldırmalı kaideye sonuna kadar sokun.

2. Kilitleme kolunu kapatın.

► Şek.26: 1. Kilitleme kolu Kaideyi çıkarmak için, takma işleminin tersini uygulayın. Daldırmalı kaideye paralel cetvelin takılması veya çıkarılması İsteğe bağlı aksesuar Kılavuz çubukları daldırmalı kaidedeki deliklere sokun ve daha sonra kelebek cıvataları sıkın. Cetveli çıkarmak için, takma işleminin tersini uygulayın. ► Şek.27: 1. Kelebek cıvata 2. Kılavuz çubuk Daldırmalı kaideye toz ağızlığının takılması veya çıkarılması Toz ağızlığını daldırmalı kaideye, toz ağızlığının üze- rindeki çıkıntı daldırmalı kaidedeki çentiğe oturacak şekilde sokun ve daha sonra toz ağızlığı üzerindeki el vidasını sıkın. Ağızlığı çıkarmak için, takma işleminin tersini uygulayın. ► Şek.28: 1. Çıkıntı 2. Toz ağızlığı 3. El vidası ► Şek.29 KULLANIM Kesim derinliğinin ayarlanması Kesim derinliğini ayarlamak için kilitleme kolunu açın, daha sonra ayar vidasını çevirerek aletin kaidesini yukarı veya aşağı alın. Ayar sonunda kilitleme kolunu sıkıca kapatın. ► Şek.30: 1. Kilitleme kolu 2. Ayar vidası ÖNEMLİ NOT: Kilitleme kolunu kapattıktan sonra alet sabitlenmezse altıgen somunu sıkın ve ardından kilitleme kolunu kapatın. ► Şek.31: 1. Altıgen somun Kesim derinliğinin daldırmalı kaide ile ayarlanması İsteğe bağlı aksesuarlar

1. Aleti düz bir zemine yerleştirin.

2. Durdurucu kaidesini çevirerek durdurucu vidasını

seçin. ► Şek.32: 1. Durdurucu vidası 2. Durdurucu kaidesi

3. Sabitleme somununu gevşetin, daha sonra bes-

leme düğmesine basarken durdurucu çubuğu yukarı çekin. ► Şek.33: 1. Durdurucu çubuk 2. Sabitleme somunu

4. Şekil verme testeresi ucu düz zemine dokunana

dek aleti aşağı bastırın ve daha sonra sabitleme kolunu çevirerek aleti sabitleyin. ► Şek.34: 1. Sabitleme kolu 2. Şekil verme testeresi ucu

5. Besleme düğmesine basarken durdurucu vidasına

değene kadar durdurucu çubuğu aşağı ittirin. ► Şek.35: 1. Durdurucu çubuk 2. Durdurucu vidası

6. Derinlik göstergesini, gösterge ölçek üzerinde “0”ı

gösterecek şekilde kaydırın. ► Şek.36: 1. Derinlik göstergesi

7. Besleme düğmesine basarken durdurucu çubuğu

yukarı çekerek kesim derinliğini ayarlayın. ► Şek.37: 1. Durdurucu çubuk 2. Besleme düğmesi

8. Hassas kesim derinliği ayarı yapmak için durdu-

rucu çubuk üzerindeki kadranı “0”ı gösterecek şekilde çevirin. ► Şek.38: 1. Kadran

9. İstenen derinliği elde etmek için durdurucu çubu-

ğun başını çevirin. Derinliği artırmak için başı saatin aksi yönünde çevirin. Derinliği azaltmak için başı saat yönünde çevirin. (Derinlik bir tur başına 1 mm değişir.) ► Şek.39: 1. Durdurucu çubuk başı

10. Durdurucu çubuk sabitleme somununu sıkın.

► Şek.40: 1. Sabitleme somunu

11. Sabitleme kolunu bırakın.

► Şek.41: 1. Sabitleme kolu Durdurucu çubuk durdurucu vidası ile karşılaşana kadar aleti aşağı ittirerek yukarıdaki işlemle ayarladığınız kesim derinliğini elde edebilirsiniz. Aletin şekil verme testeresi kaidesi ile kullanılması Aletin kaidesini, iş parçasının üzerine şekil verme teste- resi ucu temas etmeyecek şekilde koyun. Aleti çalıştırın ve şekil verme testeresi ucu tam hıza ulaşana kadar bekleyin. Aleti iş parçası yüzeyi üzerinde ileri doğru hareket ettirin. Aleti hareket ettirirken aletin kaidesini170 TÜRKÇE yüzeye sıfır tutun. Kenar keserken, iş parçasının yüzeyini besleme yönünde şekil verme testeresi ucunun sol tarafında tuttuğunuzdan emin olun. ► Şek.42 NOT: Gerçek iş parçası üzerinde kesim yapmadan önce bir deneme kesimi yapılması tavsiye edilir. Uygun besleme hızı; şekil verme testeresi ucu büyük- lüğü, iş parçasının cinsi ve kesim derinliğine göre değişir. Aletin ileriye doğru çok hızlı hareket ettiril- mesi, kötü kesim kalitesine veya şekil verme testeresi ucunun veya motorun zarar görmesine sebep olabilir. Aletin ileriye çok yavaş hareket ettirilmesi ise, kesim yüzeyini yakabilir ve bozabilir. Şekil verme testeresi pabucu, düz kılavuz veya şekil verme kılavuzu kullanırken, besleme yönünün sağ tarafında tuttuğunuzdan emin olun. Bu, iş parçasının yan kısmı ile aynı hizada çalışmayı sağlar. ► Şek.43: 1. Şekil verme testeresi ucu 2. İş parçası

ÖNEMLİ NOT: Fazla derin kesimler motorun fazla yüklenmesine veya aletin kontrol edilme- sinin güçleşmesine sebep olduğundan, olukları keserken bir geçişteki kesme derinliği 3 mm’yi geçmemelidir.3 mm’den daha derin oluk kesimleri yapmak istiyorsanız, gittikçe derinleşen şekil verme testeresi ucu ayarlarıyla birkaç geçişte kesim yapın. Düz kılavuzun kullanılması

1. Cıvata ve kelebek somunla düz kılavuzu takın.

► Şek.44: 1. Cıvata 2. Kelebek somun

2. Düz kılavuzu şekil verme testeresi kaidesine

sıkıştırma vidası ile takın. ► Şek.45: 1. Sıkıştırma vidası

3. Düz kılavuz üstündeki kelebek somunu gevşetin

ve şekil verme testeresi ucu ile düz kılavuz arasın- daki mesafeyi ayarlayın. İstenilen mesafede, kelebek somunu sıkın. ► Şek.46: 1. Kelebek somun

4. Düz kılavuz, iş parçasının kenarına dayanacak

şekilde aleti hareket ettirin. ► Şek.47 Eğer iş parçasının kenarı ile kesme pozisyonunun ara- sındaki uzaklık (A), düz kılavuz için çok genişse veya iş parçasının kenarı düz değilse, düz kılavuz kullanılamaz. Bu durumda, iş parçasına düz bir tahta parçasını sağ- lamca kelepçeleyin ve bunu şekil verme kaidesine karşı kılavuz olarak kullanın. Aleti ok yönünde besleyin. ► Şek.48 Dairesel işler için düz kılavuzun kullanılması Dairesel işler için düz kılavuzu şekillerde gösterildiği gibi takın. Kesilecek dairelerin minimum ve maksimum yarı çapları (dairenin merkezi ile şekil verme testeresi ucunun merkezi arasındaki mesafe) aşağıda verilmiştir:

• Maksimum: 221 mm Yarı çapı 70 mm ile 121 mm arasında olan daireleri kesmek için ► Şek.49: 1. Merkez delik Yarı çapı 121 mm ile 221 mm arasında olan daireleri kesmek için ► Şek.50: 1. Merkez delik NOT: Yarı çapı 172 mm ile 186 mm arasında olan daireler bu kılavuz kullanılarak kesilemez. Düz kılavuzun merkez deliği ile kesilecek dairenin mer- kezini hizalayın. Düz kılavuzu tespit etmek için, çapı 6 mm’den küçük bir çiviyi merkez deliğe çakın. Aleti çivi- nin etrafında saat yönünde döndürün. ► Şek.51: 1. Çivi 2. Merkez delik Şablon kılavuzunun kullanılması Şablon kılavuzu, bir şablon kullanarak şablon desenle- riyle art arda kesim yapmaya izin verir.

1. Kaide plakası üzerindeki vidaları gevşetin ve daha

sonra kaide plakasını şekil verme testeresi kaidesinden çıkarın.

2. Şablon kılavuzunu kaideye yerleştirin ve daha

sonra vidaları sıkarak kaide plakasını takın. ► Şek.52: 1. Kaide plakası 2. Şablon kılavuzu

3. Aleti şablona yerleştirin ve şablon kılavuzu şab-

lonun kenarı boyunca kayacak şekilde aleti hareket ettirin. ► Şek.53 NOT: İş parçası üzerindeki gerçek kesim boyutu şablondan hafif farklıdır. Fark, şekil verme testeresi ucu ile şablon kılavuzunun dışı arasında mesafedir (X). Bu mesafe (X) aşağıdaki denklem kullanılarak hesaplanabilir: Mesafe (X) = (şablon kılavuzunun dış çapı - şekil verme testeresi ucunun çapı) / 2 ► Şek.54: 1. Şekil verme testeresi ucu 2. Şablon kıla- vuzu 3. Mesafe (X) 4. Şablon kılavuzunun dış çapı 5. Şablon 6. İş parçası Şekil verme kılavuzunun kullanılması İsteğe bağlı aksesuarlar Şekil verme kılavuzu, kılavuz silindiri iş parçasının kenarı boyunca hareket ettirerek mobilyalar için cilalı yüzeyler gibi eğimli tarafa şekil vermeye olanak tanır. ► Şek.55

1. Sıkıştırma vidasını gevşetin, daha sonra şekil

verme kılavuzunu şekil verme testeresi kaidesine takın ve ardından sıkıştırma vidasını sıkın. ► Şek.56: 1. Sıkıştırma vidası

2. Sıkıştırma vidasını gevşetin ve şekil verme teste-

resi ucu ve şekil verme kılavuzu arasındaki mesafeyi, ayar vidasını çevirerek (her dönüş 1 mm) ayarlayın. İstenilen mesafede, şekil verme kılavuzunu tespit etmek için, sıkıştırma vidasını sıkın. ► Şek.57: 1. Ayar vidası 2. Sıkıştırma vidası

3. Kılavuz silindir iş parçasının kenarına denk171 TÜRKÇE

gelecek şekilde aleti hareket ettirin. ► Şek.58: 1. İş parçası 2. Şekil verme testeresi ucu

Aletin yatırma kaidesi ile kullanılması Yatırma kaidesi, lamine levha veya benzeri malzemele- rin kenarlarını kesmek için kullanılır. Yatırma kaidesi yiv açmak için uygundur. Kelebek vida- ları gevşetin, daha sonra aleti istenilen açıda yatırın ve ardından kelebek vidaları sıkın. İş parçasına işkence ile düz bir tahta parçasını sıkıca tutturun ve bunu yatırma kaidesine karşı kılavuz olarak kullanın. Aleti ok yönünde besleyin. ► Şek.59: 1. Kelebek vida Yatırma kaidesi plakasının şekil verme testeresi kaidesi ile kullanılması Şekil verme testeresi kaidesini kare kaide plakası ile kullanmak için kaide plakasını yatırma kaidesinden çıkarın ve daha sonra şekil verme testeresi kaidesine takın. ► Şek.60: 1. Yatırma kaide plakası 2. Şekil verme testeresi kaidesi plakası ÖNEMLİ NOT: Yatırma kaide plakasını takarken şekil verme testeresi kaidesi üzerindeki vidaları kullanın. Yatırma kaidesi üzerindeki vidalar, şekil verme testeresi kaidesi üzerindeki vidalardan daha kısadır. Aletin kaydırma kaidesi ile kullanılması Kaydırma kaidesi, lamine levha veya benzeri malze- melerin kenarlarını kesmek için kullanılır. Kaydırma kaidesi, dar alanlarda çalışmak için uygundur. ► Şek.61 Şekil verme testeresi kaidesinin kaydırma kaidesi plakası ve sap ile kullanılması Kaydırma kaidesi plakası daha fazla denge için, şekil verme testeresi kaidesi ve sap bağlantı parçası (isteğe bağlı aksesuar) ile de kullanılabilir.

1. Kaydırma kaidesi plakası üzerindeki vidaları gev-

şetin, daha sonra kaydırma kaidesi plakasını kaydırma kaidesinden çıkarın. ► Şek.62: 1. Kaydırma kaidesi plakası 2. Şekil verme testeresi kaidesi plakası

2. Vidaları sıkarak kaydırma kaidesi plakasını şekil

verme testeresi kaidesine takın.

3. Sap bağlantı parçasını ve çubuk tipi sapı, kay-

dırma kaidesi plakasına vidaları sıkarak takın. ► Şek.63: 1. Çubuk tipi sap 2. Sap bağlantı parçası Kaydırma kaidesine çubuk tipi sap yerine daldırmalı kaideden çıkarılan topuz tipi sap takılabilir. ► Şek.64: 1. Vida 2. Topuz tipi sap Aletin daldırmalı kaide ile kullanılması Çalışırken sapları daima her iki elinizle sıkıca tutun. Aleti, şekil verme testeresi kaidesi ile aynı şekilde kullanın. Düz kılavuzun kullanılması İsteğe bağlı aksesuarlar

1. Kelebek somunu sıkarak düz kılavuzu kılavuz

tutucusuna takın. Kılavuz tutucusunu daldırmalı kaide- deki deliklere sokun ve daha sonra kelebek cıvataları sıkın. ► Şek.65: 1. Kelebek cıvata 2. Kılavuz tutucusu

3. Kelebek somun 4. Düz kılavuz

2. Düz kılavuz üstündeki kelebek somunu gevşetin

ve şekil verme testeresi ucu ile düz kılavuz arasın- daki mesafeyi ayarlayın. İstenilen mesafede, kelebek somunu sıkın. ► Şek.66: 1. Kelebek somun

3. Aleti, şekil verme testeresi kaidesi için düz kıla-

vuzla aynı şekilde kullanın. ► Şek.67 Şablon kılavuzunun kullanılması İsteğe bağlı aksesuarlar

1. Kaide üzerindeki vidaları gevşetin ve bunları çıka-

rın. Şablon kılavuzunu kaideye yerleştirin ve daha sonra vidaları sıkın. ► Şek.68: 1. Vida 2. Şablon kılavuzu

2. Aleti, şekil verme testeresi kaidesi için şablon

kılavuzu ile aynı şekilde kullanın. ► Şek.69 Paralel cetvelin kullanılması Paralel cetvel, oluk veya yiv açarken düz kesimler yap- mak için verimli bir şekilde kullanılır. Şekil verme teste- resi ucu ile paralel cetvel arasındaki mesafeyi ayarlayın. İstenilen mesafede, paralel cetveli sabitlemek için, kelebek cıvataları sıkın. Keserken aleti, paralel cetvel iş parçasının kenarına dayanacak şekilde hareket ettirin. ► Şek.70 Eğer iş parçasının kenarı ile kesme pozisyonunun arasındaki uzaklık (A), paralel cetvel için çok genişse veya iş parçasının kenarı düz değilse, paralel cetvel kullanılamaz. Bu durumda, iş parçasına işkence ile düz bir tahta par- çasını sıkıca tutturun ve bunu daldırmalı kaideye karşı kılavuz olarak kullanın. Aleti ok yönünde besleyin. ► Şek.71 Topuz tipi sapın çubuk tipi sapla değiştirilmesi Daldırmalı kaideye çubuk tipi sap takmak için, topuz tipi sapın vidasını gevşetin, daha sonra topuz tipi sapı çıkarın ve ardından çubuk tipi sapı sıkarak takın. ► Şek.72: 1. Topuz tipi sap 2. Vida 3. Çubuk tipi sap172 TÜRKÇE

İŞLEVİ Kablosuz çalıştırma işlevi ile yapabilecekleriniz Kablosuz çalıştırma işlevi temiz ve rahat kullanım sağ- lar. Alete desteklenen bir elektrikli süpürge bağlayarak elektrikli süpürgeyi aletin anahtarla çalıştırılması ile birlikte çalıştırabilirsiniz. ► Şek.73 Kablosuz çalıştırma işlevini kullanmak için aşağıdaki unsurları hazırlayın:

• Bir kablosuz ünitesi (isteğe bağlı aksesuar)

• Kablosuz çalıştırma işlevini destekleyen bir elekt- rikli süpürge Kablosuz çalıştırma işlevi ayarına genel bakış aşağıda verilmiştir. Ayrıntılı işlemler için her bir kısma bakın.

1. Kablosuz ünitesinin takılması

2. Elektrikli süpürge için alet kaydı

3. Kablosuz çalıştırma işlevinin başlatılması

Kablosuz ünitesinin takılması İsteğe bağlı aksesuar DİKKAT: Kablosuz ünitesini takarken aleti düz ve dengeli bir zemine yerleştirin. ÖNEMLİ NOT: Kablosuz ünitesini takmadan önce aletin üzerindeki toz ve kiri temizleyin. Toz veya kir, kablosuz ünitesinin yuvasına girerse arızaya neden olabilir. ÖNEMLİ NOT: Statik elektrik kaynaklı arızaları engellemek için kablosuz ünitesini almadan önce aletin metal kısmı gibi statik deşarj özellikli bir materyale dokunun. ÖNEMLİ NOT: Kablosuz ünitesini takarken kab- losuz ünitesinin doğru yönde sokulduğundan ve kapağın tamamen kapatıldığından mutlaka emin olun.

1. Aletin üzerindeki kapağı şekilde gösterildiği gibi

açın. ► Şek.74: 1. Kapak

2. Kablosuz ünitesini yuvaya sokun ve daha sonra

kapağı kapatın. Kablosuz ünitesini sokarken çıkıntıları yuva üzerindeki girintili kısımlarla hizalayın. ► Şek.75: 1. Kablosuz ünitesi 2. Çıkıntı 3. Kapak

Kablosuz ünitesini çıkarırken kapağı yavaşça açın. Kapağın arka kısmındaki kancalar, kapağı yukarı çek- tikçe kablosuz ünitesini kaldıracaktır. ► Şek.76: 1. Kablosuz ünitesi 2. Kanca 3. Kapak Kablosuz ünitesini çıkardıktan sonra ürünle verilen kutusunda veya anti-statik bir kapta saklayın. ÖNEMLİ NOT: Kablosuz ünitesini çıkarırken daima kapağın arka kısmındaki kancaları kullanın. Kancalar kablosuz ünitesini yakalamazsa kapağı tamamen kapatın ve yavaşça tekrar açın. Elektrikli süpürge için alet kaydı NOT: Alet kaydı için kablosuz çalıştırma işlevini des- tekleyen bir Makita elektrikli süpürge gerekir. NOT: Alet kaydına başlamadan önce kablosuz ünite- sini alete takmayı bitirin. NOT: Alet kaydı sırasında anahtar tetiği çekmeyin veya elektrikli süpürge üzerindeki güç düğmesini açmayın. NOT: Elektrikli süpürge kullanma kılavuzuna da bakın. Elektrikli süpürgeyi aletin anahtarla çalıştırılması ile birlikte çalıştırmak isterseniz önceden alet kaydını tamamlayın.

1. Elektrikli süpürge ve alete bataryaları takın.

2. Elektrikli süpürge üzerindeki bekleme düğmesini

“AUTO” konumuna alın. ► Şek.77: 1. Bekleme düğmesi

3. Kablosuz çalıştırma lambası yeşil yanıp sönene

kadar elektrikli süpürge üzerindeki kablosuz çalıştırma düğmesine 3 saniye süreyle basın. Daha sonra aletin üzerindeki kablosuz çalıştırma düğmesine aynı şekilde basın. ► Şek.78: 1. Kablosuz çalıştırma düğmesi

2. Kablosuz çalıştırma lambası

Elektrikli süpürge ve alet başarıyla birbirlerine bağla- nırsa kablosuz çalıştırma lambaları 2 saniye süreyle yeşil yanar ve mavi yanıp sönmeye başlar. NOT: Kablosuz çalıştırma lambaları 20 saniye geç- tikten sonra yeşil yanıp sönmeyi keser. Süpürge üzerindeki kablosuz çalıştırma lambası yanıp söner- ken aletin üzerindeki kablosuz çalıştırma düğmesine basın. Kablosuz çalıştırma lambası yeşil yanıp sönmezse kablosuz çalıştırma düğmesine kısa süreli basın ve tekrar basılı tutun. NOT: Tek bir elektrikli süpürge için iki veya daha fazla alet kaydı yaparken alet kaydını birer birer tamamlayın. Kablosuz çalıştırma işlevinin başlatılması NOT: Kablosuz çalıştırma öncesinde elektrikli süpürge için alet kaydını tamamlayın. NOT: Elektrikli süpürge kullanma kılavuzuna da bakın. Elektrikli süpürgeye bir aleti kaydettikten sonra elektrikli süpürge, aletin anahtarla çalıştırılması ile birlikte otoma- tik olarak çalışır.

1. Kablosuz ünitesini alete takın.

2. Elektrikli süpürgenin hortumunu alete bağlayın.

3. Elektrikli süpürge üzerindeki bekleme düğmesini173 TÜRKÇE

“AUTO” konumuna alın. ► Şek.80: 1. Bekleme düğmesi

4. Aletin üzerindeki kablosuz çalıştırma düğmesine

kısa süreyle basın. Kablosuz çalıştırma lambası mavi yanıp söner. ► Şek.81: 1. Kablosuz çalıştırma düğmesi

2. Kablosuz çalıştırma lambası

5. Aleti açın. Alet çalışırken elektrikli süpürgenin

çalıştığını kontrol edin. Elektrikli süpürgenin kablosuz çalıştırılmasını durdur- mak için alet üzerindeki kablosuz çalıştırma düğmesine basın. NOT: Alet üzerindeki kablosuz çalıştırma lambası, 2 saat süreyle işlem yapılmazsa mavi yanıp sönmeyi keser. Bu durumda elektrikli süpürge üzerindeki bek- leme düğmesini “AUTO” konumuna alın ve alet üze- rindeki kablosuz çalıştırma düğmesine tekrar basın. NOT: Elektrikli süpürge bir gecikmeyle başlar/durur. Elektrikli süpürge, aletin anahtarla çalıştırıldığını algıladığında bir gecikme söz konusu olur. NOT: Kablosuz ünitesinin iletim mesafesi konum ve çevre şartlarına bağlı olarak değişebilir. NOT: Tek bir elektrikli süpürgeye iki veya daha fazla alet kaydedildiğinde başka bir kullanıcı kablosuz çalıştırma işlevini kullandığından aletinizi açmasanız bile elektrikli süpürge çalışmaya başlayabilir. Kablosuz çalıştırma lambası durumunun açıklanması ► Şek.82: 1. Kablosuz çalıştırma lambası Kablosuz çalıştırma lambası kablosuz çalıştırma işlevinin durumunu gösterir. Lamba durumunun anlamı için aşağı- daki tabloya bakın. Durum Kablosuz çalıştırma lambası Açıklama Renk Kapalı Yanıp sönüyor Süre Beklemede Mavi 2 saat Elektrikli süpürgenin kablosuz çalıştırılması kullanılabilir. 2 saat süreyle işlem yapılmazsa lamba otomatik olarak söner. Alet çalışırken. Elektrikli süpürgenin kablosuz çalıştırılması kullanılabilir ve alet çalışıyor. Alet kaydı Yeşil 20 saniye Alet kaydı için hazır. Elektrikli süpürge tarafından alet kaydı bekleniyor. 2 saniye Alet kaydı tamamlandı. Kablosuz çalıştırma lambası mavi yanıp sönmeye başlar. Alet kay- dının iptal edilmesi Kırmızı 20 saniye Alet kaydının iptali için hazır. Elektrikli süpürge tarafından iptal bekleniyor. 2 saniye Alet kaydı iptali tamamlandı. Kablosuz çalıştırma lambası mavi yanıp sönmeye başlar. Diğer Kırmızı 3 saniye Kablosuz ünitesine güç besleniyor ve kablosuz çalıştırma işlevi başlıyor. Kapalı - - Elektrikli süpürgenin kablosuz çalıştırılması durduruldu. Elektrikli süpürge için alet kaydının iptal edilmesi Elektrikli süpürge için alet kaydını iptal ederken aşağı- daki prosedürü uygulayın.

1. Elektrikli süpürge ve alete bataryaları takın.

2. Elektrikli süpürge üzerindeki bekleme düğmesini

“AUTO” konumuna alın. ► Şek.83: 1. Bekleme düğmesi

3. Elektrikli süpürge üzerindeki kablosuz çalıştırma

düğmesine 6 saniye süreyle basın. Kablosuz çalıştırma lambası yeşil yanıp söner ve daha sonra kırmızı olur. Ondan sonra aletin üzerindeki kablosuz çalıştırma düğmesine aynı şekilde basın. ► Şek.84: 1. Kablosuz çalıştırma düğmesi

2. Kablosuz çalıştırma lambası

İptal başarıyla yapılırsa kablosuz çalıştırma lambaları 2 saniye süreyle kırmızı yanar ve mavi yanıp sönmeye başlar. NOT: Kablosuz çalıştırma lambaları 20 saniye geç- tikten sonra kırmızı yanıp sönmeyi keser. Süpürge üzerindeki kablosuz çalıştırma lambası yanıp söner- ken aletin üzerindeki kablosuz çalıştırma düğmesine basın. Kablosuz çalıştırma lambası kırmızı yanıp sönmezse kablosuz çalıştırma düğmesine kısa süreli basın ve tekrar basılı tutun. Kablosuz çalıştırma işlevi için sorun giderme Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız aleti demonte etmeyin. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parça- ları kullanın.174 TÜRKÇE Anormal durum Olası nedeni (arıza) Çözümü Kablosuz çalıştırma lambası yanmı- yor/yanıp sönmüyor. Kablosuz ünitesi alete takılmamış. Kablosuz ünitesi alete hatalı takılmış. Kablosuz ünitesini doğru takın. Kablosuz ünitesinin terminali ve/veya yuva kirli. Kablosuz ünitesinin terminalindeki tozu ve kiri hafifçe silin ve yuvayı temizleyin. Aletin üzerindeki kablosuz çalıştırma düğmesine basılmamış. Aletin üzerindeki kablosuz çalıştırma düğmesine kısa süreyle basın. Elektrikli süpürge üzerindeki bekleme düğmesi “AUTO” konumuna alınmamış. Elektrikli süpürge üzerindeki bekleme düğmesini “AUTO” konumuna alın. Güç beslemesi yok Alete ve elektrikli süpürgeye güç besleyin. Alet kaydı / alet kaydı iptali başarıyla tamamlanamıyor. Kablosuz ünitesi alete takılmamış. Kablosuz ünitesi alete hatalı takılmış. Kablosuz ünitesini doğru takın. Kablosuz ünitesinin terminali ve/veya yuva kirli. Kablosuz ünitesinin terminalindeki tozu ve kiri hafifçe silin ve yuvayı temizleyin. Elektrikli süpürge üzerindeki bekleme düğmesi “AUTO” konumuna alınmamış. Elektrikli süpürge üzerindeki bekleme düğmesini “AUTO” konumuna alın. Güç beslemesi yok Alete ve elektrikli süpürgeye güç besleyin. Hatalı çalışma Kablosuz çalıştırma düğmesine kısa süreyle basın ve alet kaydı/iptal prosedürlerini yeniden uygulayın. Alet ve elektrikli süpürge birbirlerinden uzakta (iletim aralığının dışında). Aleti ve elektrikli süpürgeyi birbirlerine yaklaştırın. Maksimum iletim mesafesi yaklaşık 10 m’dir, ancak şartlara bağlı olarak değişebilir. Alet kaydını/iptalini tamamlamadan önce; - aletin anahtarı açılıyor veya; - elektrikli süpürge üzerindeki güç düğmesi açılıyor. Kablosuz çalıştırma düğmesine kısa süreyle basın ve alet kaydı/iptal prosedürlerini yeniden uygulayın. Alet veya elektrikli süpürge için alet kaydı prosedürleri tamamlanmamış. Alet ve elektrikli süpürge için alet kaydı prosedürle- rini aynı zamanda uygulayın. Yüksek güçte radyo dalgaları üreten diğer cihazlardan radyo paraziti. Aleti ve elektrikli süpürgeyi, Wi-Fi cihazları ve mikro- dalga fırınlar gibi cihazlardan uzak tutun. Elektrikli süpürge, aletin anahtarla çalıştırılması ile birlikte çalışmıyor. Kablosuz ünitesi alete takılmamış. Kablosuz ünitesi alete hatalı takılmış. Kablosuz ünitesini doğru takın. Kablosuz ünitesinin terminali ve/veya yuva kirli. Kablosuz ünitesinin terminalindeki tozu ve kiri hafifçe silin ve yuvayı temizleyin. Aletin üzerindeki kablosuz çalıştırma düğmesine basılmamış. Kablosuz çalıştırma düğmesine kısa süreli basın ve kablosuz çalıştırma lambasının mavi yanıp söndü- ğünü kontrol edin. Elektrikli süpürge üzerindeki bekleme düğmesi “AUTO” konumuna alınmamış. Elektrikli süpürge üzerindeki bekleme düğmesini “AUTO” konumuna alın. Elektrikli süpürgeye 10’dan fazla alet kayıtlı. Alet kaydını yeniden yapın. Elektrikli süpürgeye 10’dan fazla alet kayıtlı ise ilk önce kaydedilen alet otomatik olarak iptal edilir. Elektrikli süpürge tüm alet kayıtlarını silmiş. Alet kaydını yeniden yapın. Güç beslemesi yok Alete ve elektrikli süpürgeye güç besleyin. Alet ve elektrikli süpürge birbirlerinden uzakta (iletim aralığının dışında). Aleti ve elektrikli süpürgeyi birbirlerine yaklaştırın. Maksimum iletim mesafesi yaklaşık 10 m’dir, ancak şartlara bağlı olarak değişebilir. Yüksek güçte radyo dalgaları üreten diğer cihazlardan radyo paraziti. Aleti ve elektrikli süpürgeyi, Wi-Fi cihazları ve mikro- dalga fırınlar gibi cihazlardan uzak tutun. Alet çalışmıyorken elektrikli süpürge çalışıyor. Diğer kullanıcılar, elektrikli süpürgenin kablosuz çalıştırılmasını kendi aletle- riyle kullanıyor. Diğer aletlerin kablosuz çalıştırma düğmesini kapa- tın veya diğer aletlerin alet kaydını iptal edin. BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak175 TÜRKÇE Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

İsteğe bağlı aksesuar Düz uç ► Şek.85 D A L1 L2

1/4″ 6 60 18 28 Birim:mm Matkap başlı çifte havşa ucu ► Şek.89 D A L1 L2 L3 L4

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar- sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Düz ve yiv açma uçları

• Kenar şekillendirme ucu

• Laminat şekil verme uçları

• Şekil verme kılavuzu aksamı

• Şekil verme testeresi kaidesi aksamı

• Şekil verme testeresi kaidesi aksamı (reçine)

• Yatırma kaidesi aksamı

• Daldırmalı kaide aksamı

• Kaydırma kaidesi aksamı

• Sap bağlantı parçası

• Orijinal Makita batarya ve şarj aleti NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir. Bu şekil verme testeresi ile kullanılabilecek aksesuarlar Alet çeşitli maksatlarla aşağıdaki aksesuarlarla kullanılabilir. Bazı aksesuarları ülkenizde mevcut değildir. ► Şek.100

1. Şekil verme testeresi kaidesi (metal)

2. Şekil verme testeresi kaidesi (reçine)

Net kesim görünürlüğü.

6. Sap bağlantı parçası

9. Şekil verme kılavuzu

10. Şekil verme testeresi pabucu

Hassas kenar işleri sağlar. *Şekil verme kılavuzu- nun parçalarıyla kullanın.

13. Kare kaide plakası (yatırma kaidesinin kaide

14. Kaydırma kaidesi plakası (kaydırma kaidesinin

kaide plakası) Kaydırma kaidesi plakasını sap bağlantı parçası ile kullanarak sap takılabilir.

18. Topuz tipi sap (daldırmalı kaidenin sapı)

19. Daldırmalı kaide için toz ağızlığı

20. Daldırmalı kaide için şablon kılavuzu

21. Kılavuz tutucusu

Şekil verme testeresi kaidesi düz kılavuzunun daldırmalı kaidede kullanılmasını sağlar.

İnce konumlandırma ayarı işlevi.

24. Kılavuz ray adaptörü

Hassas düz kesim için.

Kılavuz rayın açı ayarı için.

27. Kılavuz ray bağlantı parçası (2 adet)

İki kılavuz rayı birleştirmek için.

28. Kelepçe (standart tip)

Kılavuz rayı sabitlemek için.

29. Kelepçe (hızlı tip)

Kılavuz rayı sabitlemek için.

Üst plastik bant için kılavuz ray onarım parçaları.

Alt kauçuk bant için kılavuz ray onarım parçaları.
