Ürün Tipi	Akülü Testere
Marka	RYOBI
Model	One+ OCS1830
Güç Kaynağı	Lityum iyon pil (One+ sistemi)
Kılavuz Çubuk Uzunluğu	300 mm (maks)
Boşta Zincir Hızı	10 m/s
Garantili Ses Gücü Seviyesi	96 dB(A)
Kullanım Amacı	Dallar, gövdeler, kütükler ve ahşap kirişlerin kesilmesi
Güvenlik Donanımları	Zincir freni, devirme çivisi, zincir yakalayıcı, ön el koruyucu
Yağlama	Zincir yağı (dahili depo, 20-40 dakika süre)
Zincir Gerginliği	Germe halkası ile ayarlanabilir (3-4 mm boşluk)
Kesme Malzemesi	Yalnızca ahşap (plastik, duvar vb. değil)
Garanti	24 ay (özel kullanım), kayıtla uzatma mümkün

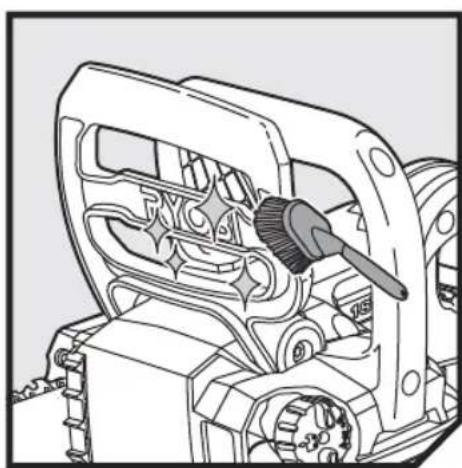

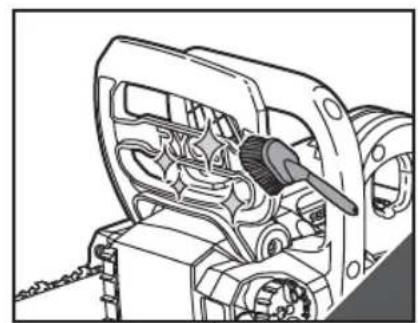

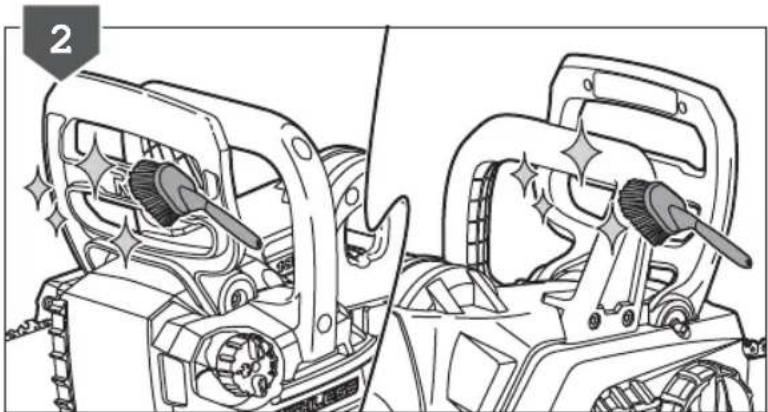

Rutin Bakım	Kullanım sonrası temizlik, yağ ve zincir gerginliği kontrolü, her 5 saatte bir zincir freni temizliği
Yedek Parçalar ve Tamir Edilebilirlik	Zincir, kılavuz çubuk, pil; Ryobi yetkili servis tarafından onarım
Gerekli Koruyucu Ekipman	Kask, işitme/göz koruması, eldiven, tozluk, güvenlik botları
Ağırlık (tahmini, pil hariç)	Yaklaşık 3,5 kg
Boyutlar (U x G x Y)	Yaklaşık 60 x 25 x 25 cm (kılavuz çubuk dahil)

Sık sorulan sorular - One+ OCS1830 RYOBI

One+ OCS1830 akülü testere için hangi pil kullanılmalıdır?

Yalnızca uyumlu RYOBI One+ sistem pil bloklarını (18V) kullanın. Başka pilleri asla kullanmayın.

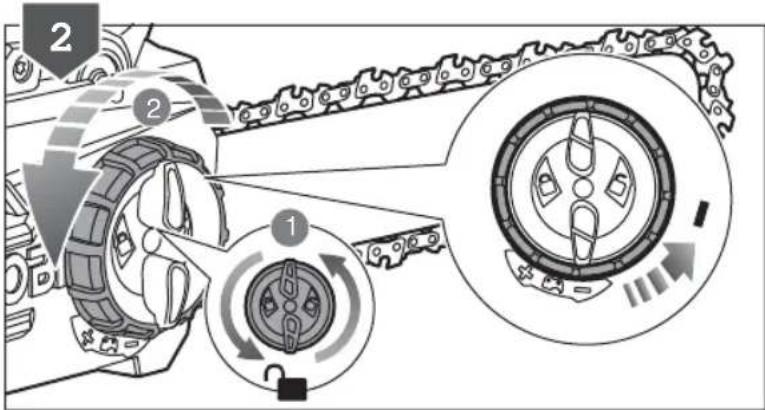

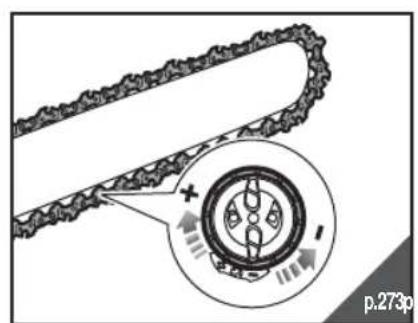

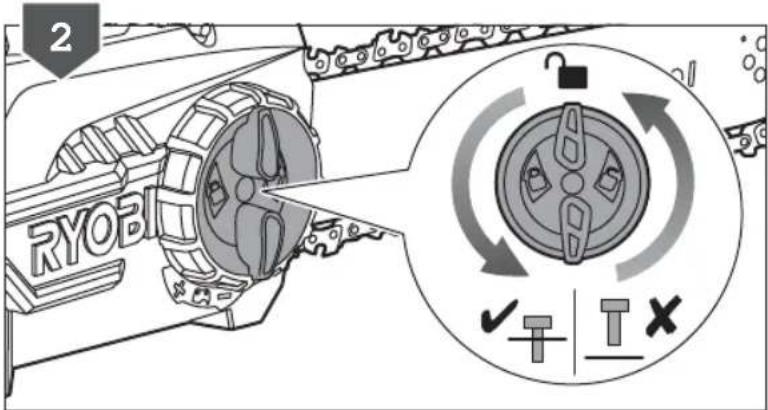

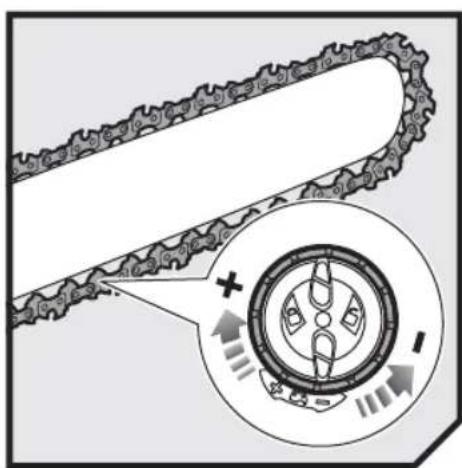

Zincir gerginliği nasıl ayarlanır?

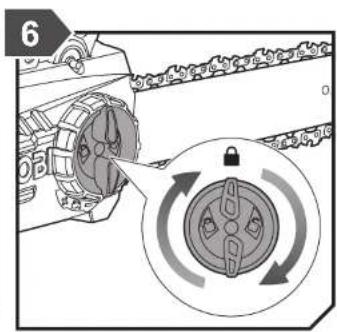

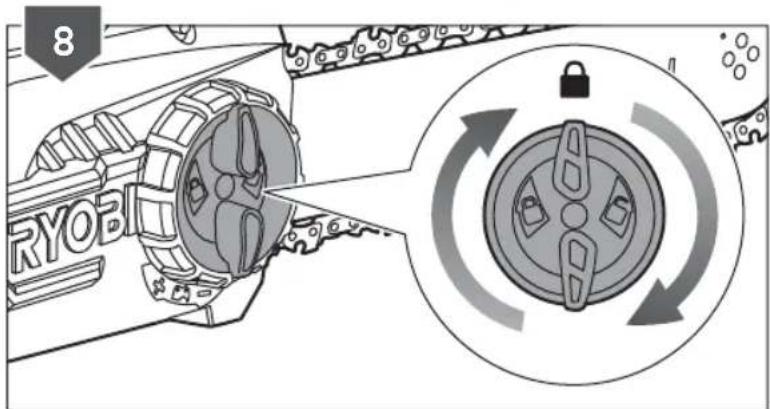

Germe düğmesini hafifçe gevşetin, ardından ayar halkasını saat yönünde çevirerek gerginliği artırın veya saat yönünün tersine çevirerek azaltın. Gerginlik, kesme dişi ile kılavuz çubuk arasındaki boşluk kılavuzun alt kısmının ortasında 3-4 mm olduğunda doğrudur.

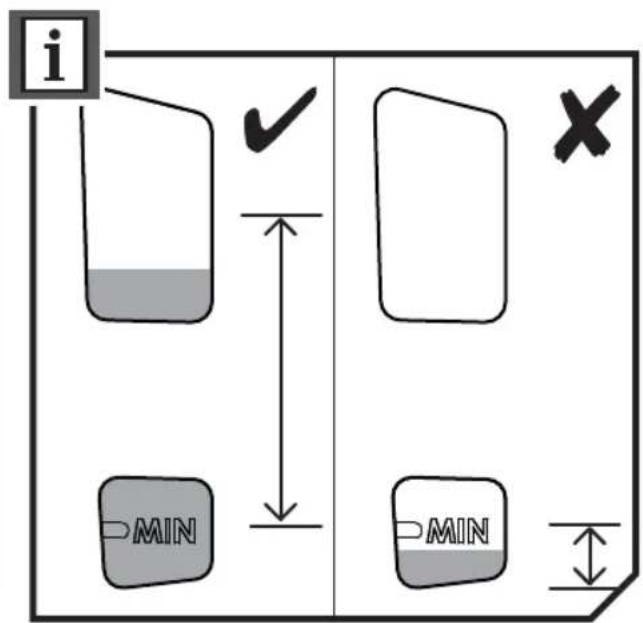

Zinciri yağlamak için hangi yağ kullanılmalıdır?

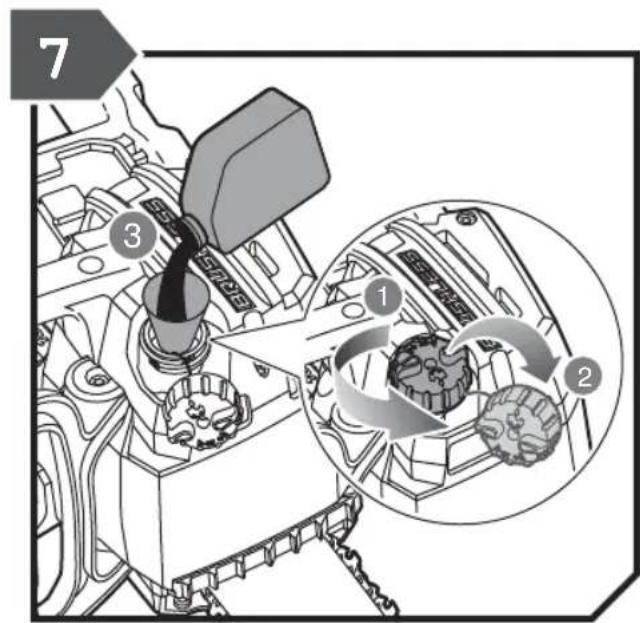

Yalnızca Ryobi zincir yağı kullanın (serviste mevcuttur). Testereyi yağsız çalıştırmayın, aksi halde zincir ve kılavuz hasar görebilir.

Testere nasıl çalıştırılır?

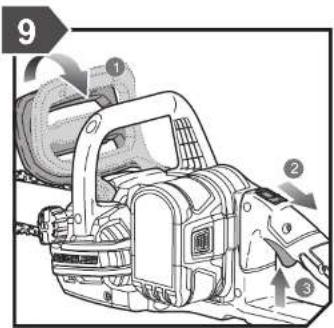

Pili takın, zincir freninin 'AÇIK' konumunda olduğundan emin olun (ön tutamağa doğru çekili), ardından kilit açma düğmesine ve tetiğe aynı anda basın.

Zincir frenini ne sıklıkta kontrol etmeliyim?

Zincir freni her kullanımdan önce test edilmelidir. Devreye girdiğinde zinciri hemen durdurmalıdır. Mekanizmayı her 5 çalışma saatinde bir temizleyin.

Pilin kullanım süresi nedir?

Kullanım süresi pil kapasitesine ve kullanıma bağlıdır. Dolu bir yağ deposu yaklaşık 20-40 dakika sürekli kesim sağlar. Standart One+ pil (2-4 Ah) değişken süre sunar.

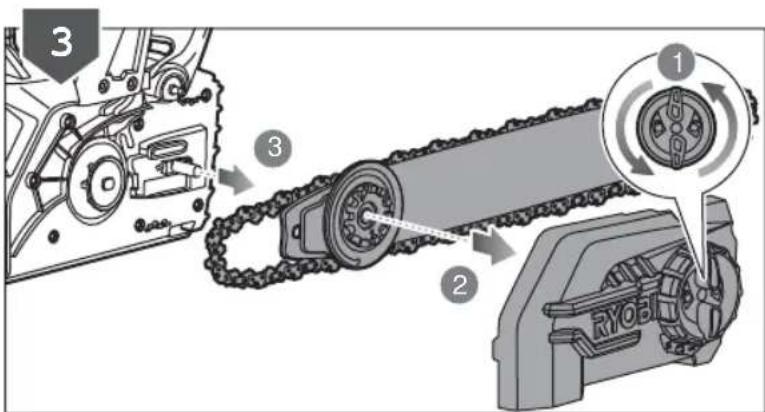

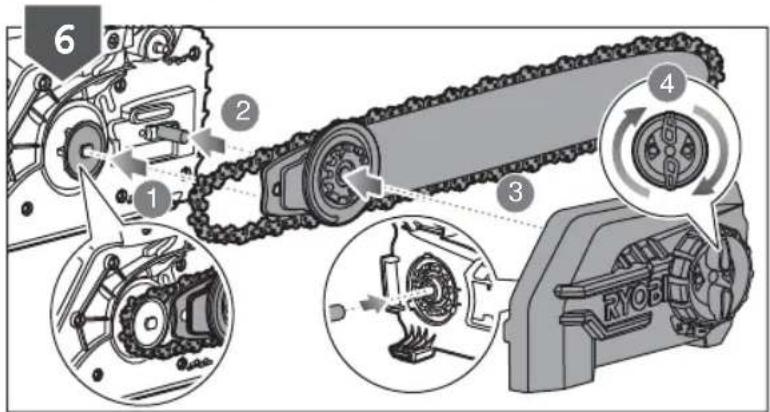

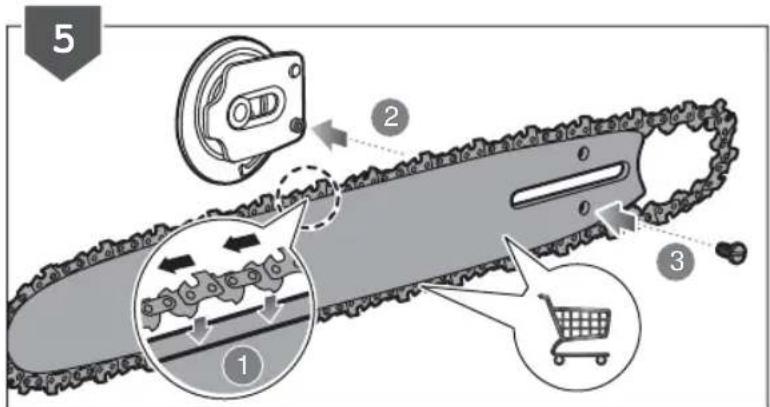

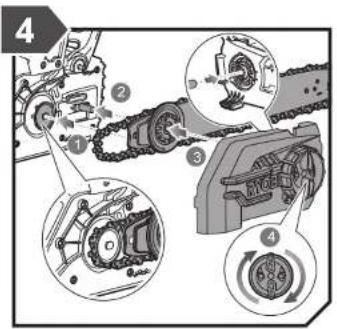

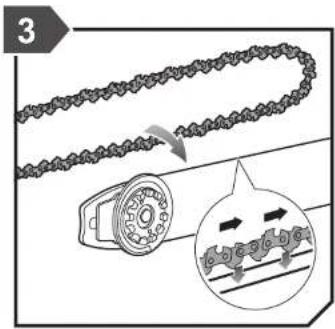

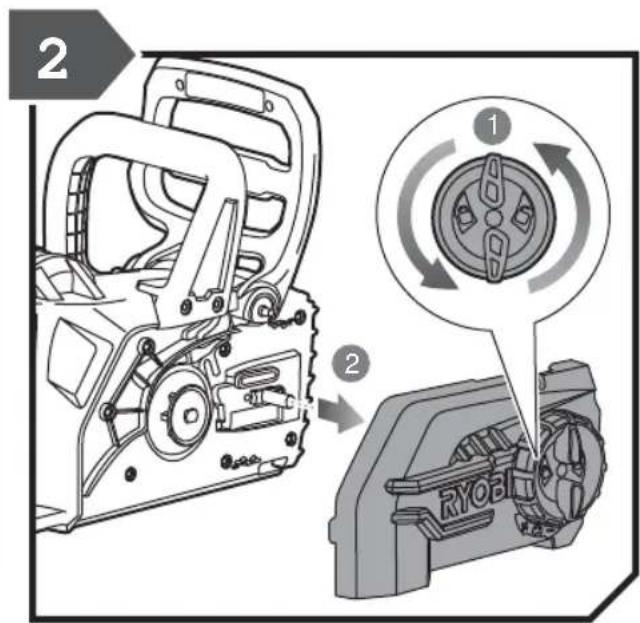

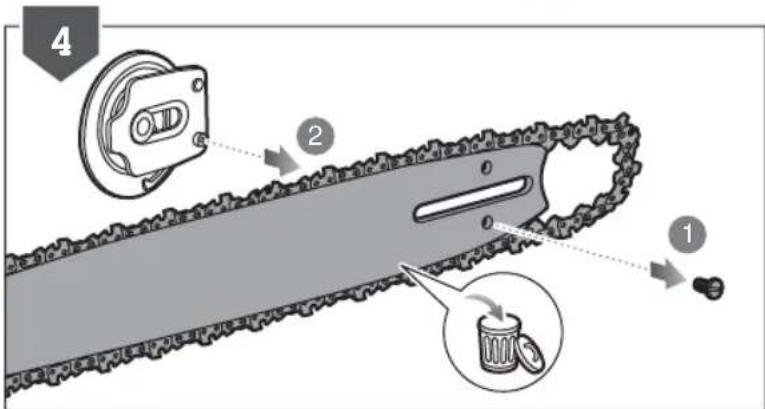

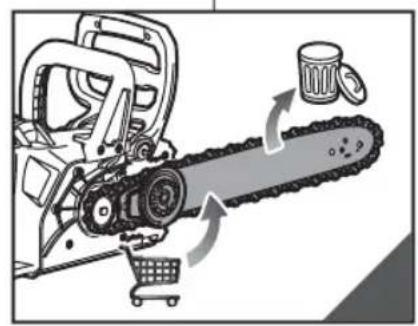

Zincir ve kılavuz nasıl değiştirilir?

Pili çıkarın ve eldiven giyin. Sıkma düğmesini sökün, dişli muhafazasını çıkarın, ardından eski kılavuz ve zinciri çıkarın. Yeni kılavuzu germe tertibatıyla birlikte takın, zinciri doğru dönüş yönünde yerleştirin, ardından muhafazayı yeniden takın ve zinciri gerdirin.

Bu testereyle plastik veya duvar kesebilir miyim?

Hayır, bu testere yalnızca ahşap için tasarlanmıştır. Diğer malzemelerde kullanım tehlikeli olabilir ve alete zarar verebilir.

Hangi güvenlik mesafesine uymalıyım?

Çevredeki insanları, özellikle çocukları ve hayvanları çalışma alanından en az 15 metre uzakta tutun.

Geri tepme durumunda ne yapmalıyım?

Testereyi iki elinizle sıkıca tutun, başparmaklarınız tutamakları kavrasın. Uzanarak çalışmayın ve omuz hizasının üzerinde kesim yapmaktan kaçının. Geri tepme riskini azaltmak için üretici spesifikasyonlarına uygun zincir ve kılavuzlar kullanın.

KULLANIM KILAVUZU One+ OCS1830 RYOBI

Önemli! Ürünü monte etmeden, kullanmadan ve bakimini yapmadan once bu kilavuzdaki talimatlari okumaniz onemlidir.

Subject to technical modification | Sous réserve de modifications techniques | Technische Änderungen vorbehalten | Bajo reserva de modificaciones tecnicas | Con riserva di eventuali modifiche tecniche | Technische wizzigingen voorbehonden | Com Reserve de modificações tecnicas | Med forbehold for tekniske ændringer | Med forbéhl for tekniska andringar | Tekniset muutokset varataan | Med forbehold om tekniske endringer | Moryt 6bItb BHeceHb TeXnueckne i3MeHeHnia | Zzastrzeżeniem modyfikacji technicznych | Změny technickych udajú vyhrazeny | A muszaki modositás jogat fenntartjuk | Sub rezerva modificātilor tehnice | Paturam tiesibas mainit tehniskos raksturlieumus | Pasiliekant teasie daryti techninius pakeitimus | Tehnilsed muudatused voimalikud | Podloæno tehniekim promjenama | Tehnicne spremembe dopusçene | Pravo na technické zmeny je vyhradène | Повлеси на Тхнческ moindФИКаци | € ob'ekTom Дя Тхнчнх 3Min | Teknik degisiklijke tabidir.

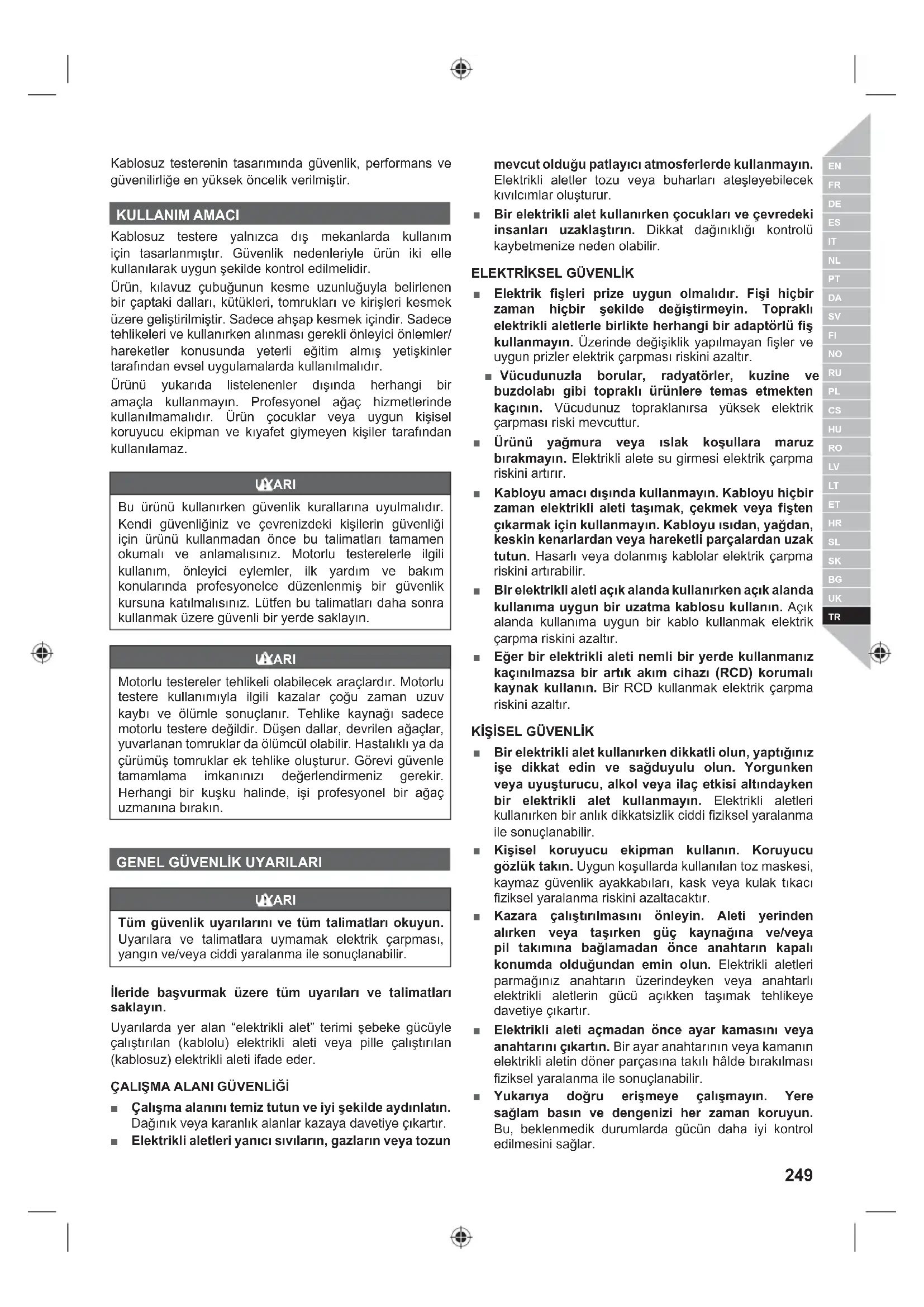

Kablosuz testerenin tasariminda guvenlik, performans ve guvenilirige en yuksek oncelik verilmistir.

KULLANIM AMACI

Kablosuz testere yalinizca dis mekanlarda kullanim icin tasarlanmistr. Güvenlik nedenleriyle ürün iki elle kullanilarak uygun sekilde kontrol edilmelidir.

Urun, kilavuz cubuğunun kesme uzunluğuyla belirlenbir captaki dallari, kutukleri, tomruklari ve kirisleri kesmek Üzere gelistirimstir. Sadece ahsap kesmek icindir. Sadece tehlikeleri ve kullanirken alinmasi gerekli onleyici onlemler/ hareketler konusunda yeterli erfolim almis yetiskinler tarafindan esvel uygulamalarda kullanilmaldir.

Urunu yukarida listelenenler disinda herhangi bir amaclakullanmayin.Profesyonel agac hizmetlerinde kullanilmamalir. Urun cocuklar vya uygun kisel koruyucu ekipman ve kiyafet giymeyen kisel tarafindan kullanilamaz.

UARI

Bu urunu kullanirken guvenlik kurallarna uyulmaldir. Kendi guvenliginiz ve cevrenizdeki kisilerin guvenligi icin urunu kullanmadan once bu talimatlari tamamen okumali ve anlamalisiniz. Motorlu testerele tergili kullanim, onleyici eylemler, ilk yardim ve bakim konularinda profesyonele duzenlenmis bir guvenlik kursuna katilmalisiniz. Luften bu talimatlari daha sonra kullanmak uzere guvenli bir yerde saklayin.

UARI

Motorlu testere tehlikeli olabilecek araclardir. Motorlu testere kullanimiyla ilgili kazalar cogu zaman uzuv kaybi ve olumle sonuclanir. Tehlike kaynagi sadece motorlu testere degildir. Dusen dollar, devilen aagaclar, yuvarlanan tomruklar da olumcül olabilir. Hastalikli ya da curumus tomruklar ek tehlike olusturur. Gorevi guvenle tamamlama imkaninizi degerlendirmeniz gerekir. Herhangi bir kusku halinde, isi profesyonel bir aagac uzmanina birakin.

GENEL GÜVENLIK UYARILARI

UYARI

Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyarilara ve talimatlara uymamak elektrik carpmasi, yangin ve/veya ciddi yaralanma ile sonuclanabilir.

Ileride basvurmak üzere tum uyarilari ve talimatlari saklayin.

Uyarilarda yer alan "elektrikli aleit erimi sebeke gucuyle calistirilan (kablolu) elektrikli aleti veya pille calistirilan (kablosuz) elektrikli aleti ifade eder.

CALISMA ALANI GUVENLI

• Calisma alanini temiz tutun ve iy sekilde aydinlatin.
  Dagini k veya karanlik alanlar kazaya davetiye cikartir.
• Elektrikli aleteri yanici sivilarin, gazlarin veya tozun

mevcut oldugu patlayici atmosferlerde kullanmayin. Elektrikli alelter tozu veya buharlari atesleyebilecek kivilcimlar olusturur.

• Bir elektrikli alet kullanirken;cocukları ve cevredekİ insanlari uzaklaşın. DikkatDAQnikligi kontrlü kaybetmenize neden olabilir.

ELEKTRIKSEL GUVENLIK

Elektrik fisi eri prize uygun olmaldir. Fisi hiçbir zaman hiçbir sekilde degistirmeyin. Toprakli elektrikla alelerle birlikte herhangi bir adaptörlü fiskullanmayin. Üzerinde degisiklik yapilmayan fsi eruygun prizler elektrik carpması riskini azaltir.
Vucudunuzla borular, radyatorler, kuzine ve buzdolabi gibi toprakli ürünlere temas etmekten kaçınin. Vucudunuz topraklanirsa yüksek elektrik carpması riski mevcuttur.

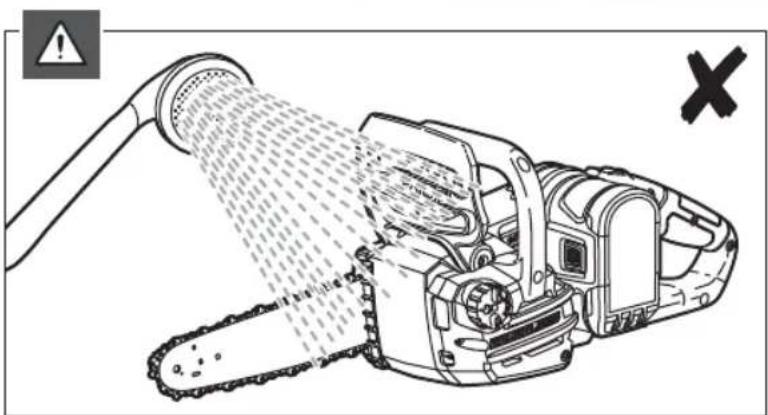

Urunu yagmura veya Islak kosullara maruz birakmayin. Elektrikli alete su girmesi elektrik carpma riskini artirur.
Kabloyu amaci disinda kullanmayin. Kabloyu hiçbir zaman elektrikli aleti tasimak,cekmek veya fişten Çikarmak icin kullanmayin. Kabloyu isidan, yàgdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarli veya dolamniş kablolar elektrik carpma riskini artirabilir.
- Bir elektrikli aleti ak alanda kullanirken ak alanda kullanima uygun bir uzatma kablosu kullanin. Ak alanda kullanima uygun bir kablo kullanmak elektrik carpma riskini azaltir.
Egerbir elektriklaleti nemli bir yerde kullanmaniz kacinilmazsa bir artik akim cihazi (RCD) korumali kaynak kullanin. Bir RCD kullanmak elektrik carpma riskini azaltir.

KISISEL GUVENLIK

• Bir elektrikli alet kullanirken dikkatli olun, yaptiginiz ise dikkat edin ve sagduyulu olun. Yorganken veya uyusturucu, alkol veya ilac etkisi altindayken bir elektrikli alet kullanmayin. Elektrikli aletleri kullanirken bir anluk dikkatsizlik ciddi fiziksel yaralanma ile sonuçlanabilir.
  ■ Kisisel koruyucu ekipman kullanin. Koruyucu gozluk takin. Uygun kosullarda kullanilan toz maskesi, kaymaz güvenlik ayakkabilari, kask veya kulak tikaci fiziksel yaralanma riskini azaltacaktir.
  Kazara calistirilmasini onleyin. Aleti yerinden alirken veya taşirken güç kaynagina ve/veya pil takimna baglamadan once anahtarin kapali konumda oldugundan emin olun. Elektrkli aleleri parmaginiz anahtarin üzerindeyken veya anahtarlilelektrkli alelerin Gücu污染防治 tehlikeye davetiye Çikartır.
  Elektrikli aleti acmadan once ayar kamasini vya anahtarinici kartin. Bir ayar anahtarinin vya kamanin elektrikli aletin doner parcasina takili halde birakilmasi fiziksel yaralanma ile sonuclarabilir.
  Yukariya dokru erismeye calismayin. Yere saglam basin ve dengenizi her zaman koruyun. Bu, beklenmedik durumlarda gucun daha iyi kontrol edilmesini saglar.

Uygun sekilde giyinin. Bol kiyafet giymeyin veya taki takmayin. Saçinizi, kiyafetinizi ve eldivenlerinizi hareketli parcalardan uzak tutun. Bol kiyafetler, tak veya uzun sac hareketli parcalara yakalanabilir.
Eger toz tahliye ve toplama aparatlari icin baglanti cihazlari saglanmissa bunlarinogrudsekilde baglandigindan ve kullanildigindan emin olun. Toz toplama aparati kullanmak tozdan kaynaklanan tehlikeleri azaltabilir.

ELEKTRIKLI ALET KULLANIMI VE BAKIMI

Elektrikli aletin kapasitesini zorlamayin. Uygulamaniz icinogrulu elektrikli aleti kullanin. Dogru elektrikli alet tasarlandigi isi daha iyi ve dahagvenli bir sekilde yapacaktir.
Eger anahtar açilip kapanmiyorsa makineyi kullanmayin. Anahtarla kontrl edilemeyen her elektrikli alet tehlikelidir ve onarilmalidir.
Herhangi bir ayar yapmadan, aksesuarlare degistirmeden veya elektrikli aletleri depolamadan once fisi guc kaynagindan ve/veya pil takimini elektrikli aletten ayirin. Bu gibi onleyici guvenlik tedbirleri elektrikli aletin kazara calisma riskini azaltir.
Boş konumda olan elektrikli aletleri;cocuklarin ulasamayacagi yerde depolayin ve elektrikli aleti tanimayan veya bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aletler egitimsiz kullanicilarin elinde tehlikelidir.
Elektrikli alelerin bakimini yapin. Hareketli parçalarin hiza kaymasini ve baglantisini, parçalarin kırık olup olmadigi ne elektrikli aletin calismasini etkileyebilecek diger durumlari kontrl edin. Eger hasarliysa elektrikli aleti kullanmadan once onartin. Pekçok kaza bakimi kotu yapilmı eiglektrikli alelerden kaynaklanir.
Kesici aleleri keskin ve temiz tutun. Uygun sekilde bakimi yapilan keskin kesme kendarin sahip kesme alelerinin sikisma olasili daha azdir ve kontrol edilmesi daha kolaydir.
Elektrik aleti, aksesuarlari ve alet uclarini vb. calisma kosullarini ve yapilacak calismayi dikkate alarak bu talimatlara uygun sekilde kullanin. Elektriki aleti amaclananlar disindaki calismalar icin kullanmak tehlikeli bir durumun olusmasina yol acabilar.

PILLALET KULLANIMI VE BAKIMI

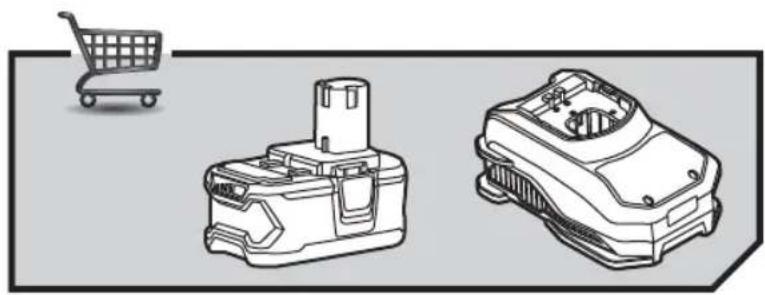

Sadece ureticarafindan belirtilen sarj cihazile sarj edin.Tek bir pil takimi tipine uygunbir sarj cihazika bir pil takimi ile birlikte kullanildiginda yangin risikolusturabilir.
■ Elektrikli aleleri sadece özel olarak belirtilmis pil takumlari ile birlikte kullanin. Baska bir pil takimi kullanmak yaralanma ve yangin risikol olusturabilir.
■ Pil takimi kullanilmadiigi zaman atas, bozuk para, anahtar, civi, vida ve diger metal nesneler gibi bir terminalden digerine baglanti olusturabilecek diger metal nesnelerden uzak tutun. Pil terminallerin birlikte kisa devre yapmasi yaniga veya yangina neden olabilir.

Kotu kosullarda pilden svi boşalabilir; temas etmekten kaçınin. Eger kazara temas ederseniz temas eden yeri suyla yıkayın. Eger svi gozlerinize temas ederse ek olarak tibbi yardin alin. Pilden boşalan svi tahrı veya yaniklara neden olabilir.

SERVIS

Elektrikli aletinizi sadece ayni yedek parçaları kullanarak nitelikli bir tamirciye onartin. Bu, elektrikli aletin güvenliginin muhafaza edilmesini-SA

EK GENEL GUVENLIK UYARILARI

Bazi bolgeler urunun bazi calismalarda kullanimina kisitlama getiren yonetmeliklere sahiptir. Tavsiye icin bolgenizdeki yetkili mercye basvurun.
■ Hiçbir zaman*cocuklarin veya talimatlari bilmeyen kisilerin urunu kullanmasina izin vermeyin. Yerel yonetmelikler kullanicanin yasina kistlama getirebilir.
Her kullanim oncesi tum kontrollerin ve guvenlik cihazlarinin dokru sekilde calistigindan emin olun. Eger "kapali" anahtari urunu durdurmuyorsa urunu kullanmayin.
- Ürünü calistirken tam goz ve isitme koruması,-SAğlam ve dayanikl bot ve eldivenin yanı sira bas koruması da kullanin. Eger tozlu bir calisma yapiliyorsa ayrica bir toz maskesi takın.
Kulak tikaci kullanimi uyarilari (sesler veya alarmar) duyma kabiliyetinizi azaltir. Kullanici calisma alaninda yapilan ise ekstra dikkat etmelidir.
Yere saglam basin ve dengede durun. Yukariya dokru erismeye calismayin. Yukariya uzanmak denge kaybiyla sonuçlanabilir ve geri tepme riskini artrabilir.
Bol kiyafet, kisa pantolon giymeyin veya herhangi bir tur takı takmayın.
- Saçlariniz uzuna hareketli parçalara dolasmasini onlemek ici omuz seviyesinin uzerinde toplayin.
■ Firlayan vya dusen nesnelere karsi dikkatli olun; cevredekici kisileri, cocuklarve hayvanlar calism alanindan en az 15 m uzaklastrupin.
Kotu aydinlatmali kosullarda kullanmayin. Kullanicanin potansiyel tehlikeleri belirlemesi icin calisma alanini net olarak gormesi gerekir.
Yakinda benzer aleler kullanmak hem isitme kaybir riskini hem de diger insanlarin calistiginiz alana girme riskini artirir.
Vucudunuzun tum uzuvlarini hareketli parcalardan uzak tutun.
Her kullanim oncesi makineyi inceleyin. Zincir fremi de dahil, tum kumandalarinDOGRU calisip calismadigi nikontrol edin. Gevsek sabitleyicilere karst kontrl edin, tum korumalarin ve kulparin DOGRve guvenli sekilde takildigindan emin olun. Kullanmadan once hasarili parcalari degistirin.
- Ürände herhangi bir degisiklik yapmayin veya uretici tarafindan önerilmeyen parçalar ve aksesuarlar kullanmayin.

UKARI

Eger urun duserge, agr dorbe alrva veya anomal sekilde titremeye baslarsa urunu derhal durdurun ve hasara karsi inceleyin veya titresimin nedenini belirleyin. Her tur hasar yetkili servis merkezi tarafindan uygun sekilde onarilmali veya degistirilmelidir.

MOTORLU TESTERE GUVENLIK UYARILARI

Motorlu testere calisirken testere zincirini tum vucudunuzun uzaginda tutun. Aleti calistirmadan once testere zincirinin herhangi bir nesneye temas etmediginden emin olun. Motorlu testere calistirrken bir anlik dikkatsizlik giysilerinizin ya da vucudunuzun testere zincirine kapilmasina nden olabilir.

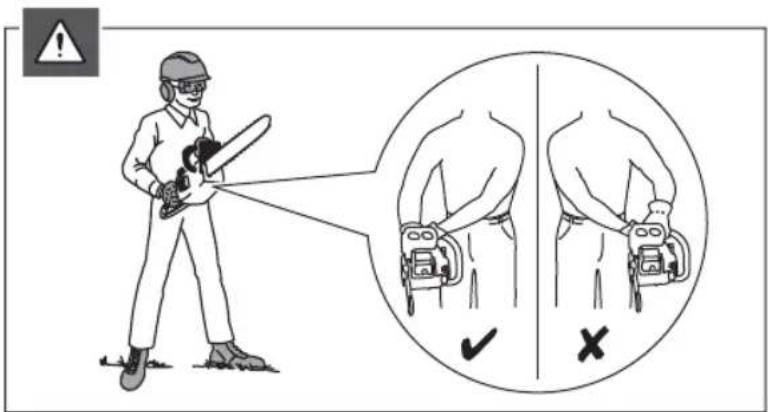

Motorlu testereyi tutarken, her zaman sag elinizin arka, sol elinizin de on tutamakta olmasi gerekir. Motorlu testereyi ters elle tutmak bedensel hasar riskini ariracagindan asla yapilmamalidir.
Testere zinciri gizli kablolara temas edebileceginden elektrikli aleti sadece yalilmis tutma yüzeylerinden tutun. "Akim setzen" tel iceren testere zincirleri elektrikli aletin acikta kalan metal parçalarinin icerisinden "akim gezymesine" ve kullaniciya elektrik carpasina neden olabilir.
- Ürünü kullanirken her zaman kulak tkaci ve güvenlik gozlugu takin. Bş, eller, bacak ve ayaklar icin ilave koruyucu donanim kullanmak önerilir. Dogru koruyucu donanim, undocumentedüntülerin ya datestere zinciryle temasin neden olabileği yaralanma olasılgini duşürur.

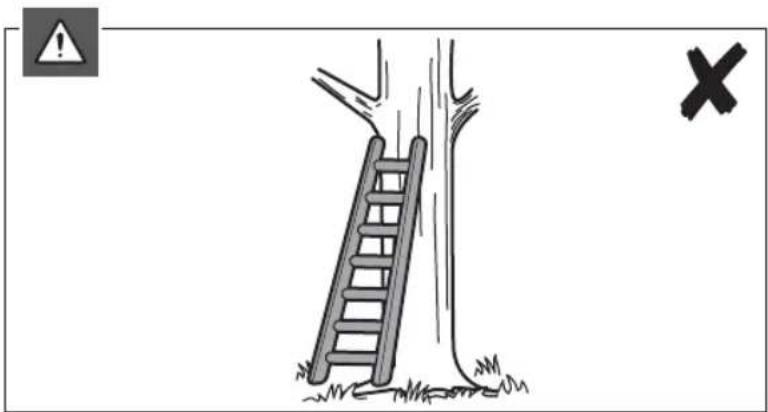

Motorlu testereyi aagc uzerindeyken calistirmayin. Aagc uzerindeyken motorlu testere calistirmak bedensel yaralanmayla sonuclanabilir.
Her zaman yeterli dayanak kullanin ve motorlu testereyi ancak sabit, güvenli ve diz bir yüzey üzerinde durarak calistirn. Merdiven gibi kaygan ya da oynak yüzeyler dengenin ya da motorlu testere kontrolünun kaybina neden olabilir.

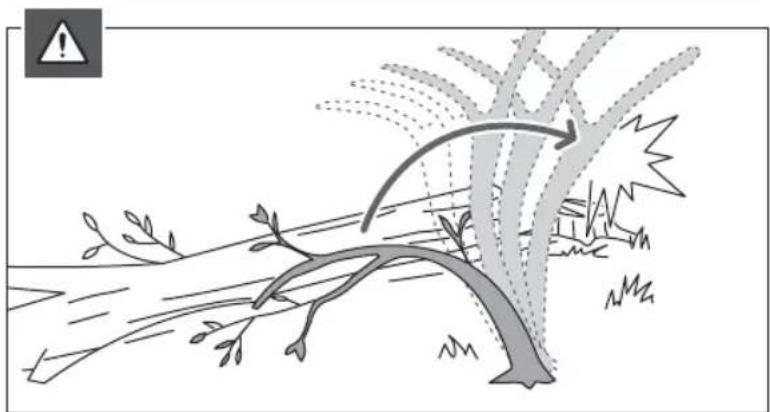

Gergi altindaki bir dali keserken, geri tepmeye karsi uyanik davranin. Aaga elyafindaki gerilim serbest kaligiinda, yayli dal operatore carpabilir ve/veya motorlu testerenin kontrolunun kaybolmasina neden olabilir.
Cali ve fidan keserken son derecede dikkatli davranin. Ince malzeme testere zincirine kapilip size carpabilir ya da dengenizi kaybettirebirir.
Motorlu testereyi on tutamağindan, testere kapatilmı ve vucudunuzdan uzakta taşıyın. Motorlu testereyi taşır ya da depolarken her zaman kilavuz cubugu kapagini takin. Motorlu testerenin.Doğru kullanilmasi hareketli testere zinciryle kazara temas olasiligişi azaltir.
Yaglama, zincir germe ve aksesuar degisimi icin talimatlari uygulayin. Yanlis gerilmisi ya da yaglanmis zincir kopabilir ya da geri tepme olasiligi ini artirabilir.
Tutamaklarin kuru, temiz, yag ve gresten arinmis olmasini saglayin. Gresli ve yagli tutamaklar kayar ve kontrol kaybina neden olur.

Sadece ahsap kesin. Amaci disinda kullanmayin. Ornegin: Motorlu testereyi plastik, tugla ve ya ahsap disi insaat malzemesi ksemek icin kullanmayin. Elektrikli aleti amaclananlar disindaki calismalar icin kullanmak tehlilel bir durumun olusmasina yol acabilir.

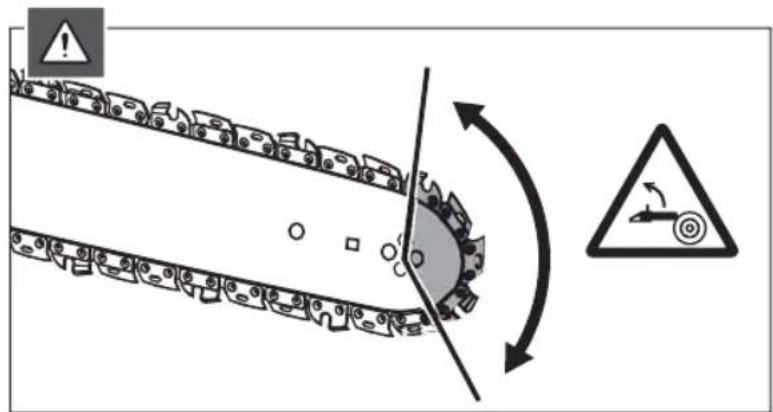

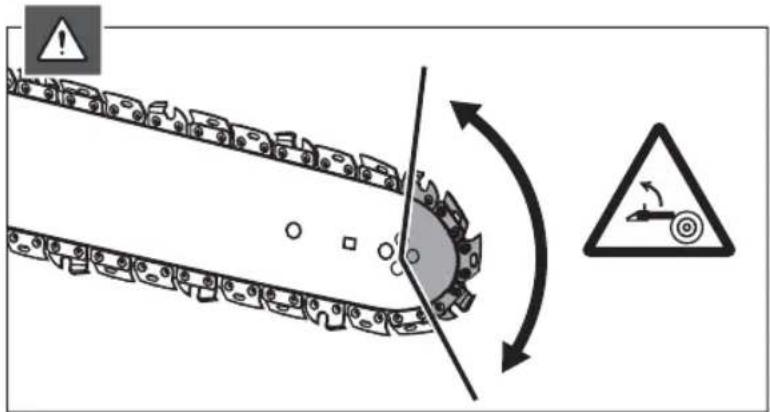

Geri tepme nedenleri ve operatör onlemleri:

Kilavuz govdenin burnu veya 院校 bir nesneye dokundugunda veya kesim sirasinda aagac testere zincirini sardiginda ve sikistirdigianda geri tepme meydana geblelir. Baz durumlarda ucun temas etmesi kilavuz govdenin kullaniciya匐ru yukari ve geri tepmesiyle ani bir ters tepkiye neden olabilir.

Testere zincirinin kilavuz govdenin ust kismi boyuncasikismasi kilavuz govdeyi hizl bir sekilde kullaniciyaogrugeri itebilir.

Bu tepilerden birinakinen kontrlunu kaybetmenize neden olabilir ve ciddi fiziksel yaralanma ile sonuclarabilir. Yalnizca makinedeki dahili guvenlik cihazlarina gugenmeyin. Urun kullanici olarak kesme isinizin kaza ya da yaralanmaya yol acnamasi icin bazı onlemler almalisiniz.

Geri tepme aletin hatali kullanilmasinin ve/veya yanlis kullanim prosedürlerinin vya kosullarin bir sonucudur ve asagida verilen dokru onlemler alinarak onlenebilir.

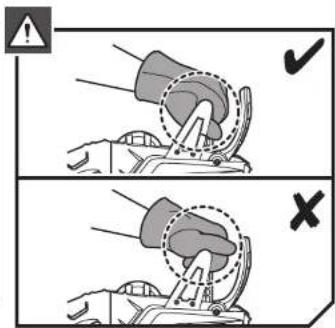

Her iki eliniz testerenin uzerinde, parmaklarinizi testere tutamaklarina dolayarak saglamca kavrayin, kolunuzu ve bedeninizi geri tepme guclerine karsi koyacak sekilde konuslandirin. Geri tepme kuvetleri egerogrdu onlemler alinira kullanici tarafindan kontrol edilebilir. Urunu birakmayin.
Uzanmayin ve omuz yuksekligi uzerinde kesim yapmayin.Boylelikle urun ucunun istenmeyen yerlerle temas etmesi onlenir ve beklenmedik durumlarda urunun daha iyi kontrol edilmesi saglanir.

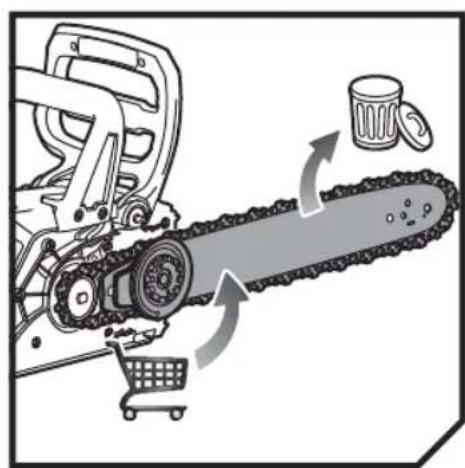

Sadece uretici tarafindan belirtilen yedek govdeleri ve zincirleri kullanin. Yanlis yedek govdeler ve zincirler zincirin kiriImasina ve/veya geri tepmeye neden olabilir.
Testere zinciri icin ureticinin bileme ve bakim talimatlarna uyun. Derinlik mastari yuksekligini dusurmek daha guclu geri tepmeye neden olabilir.

MOTORLU TESTERE IÇIN EK GÜVENLIK UYARILARI

Urunu ilk kez kullanirken tomruklari testere tezgahya da yatak uzerinde kesmek onerilir.
Butun korkuluk, tutamak ve civili tamponlarin takili ve iyidurumda olmasini saqlayin.
Motorlu testereyi kullanacak insanlarin saglikl olmasi gerekir. Motorlu testere aigr bir alettir; bu nedenle operatoren forma olmasi gerekir. Operatoren uyanik olmasi, iy goruse, hareket yeteneigne, denge ve el becerisine sahip olmasi gerekir. Herhangi bir kusku halinde, motorlu testereyi kullanmayin.
Calisma alanini temizleyene, ayaginizi basacaginiz guvenli bir yer ve duusen kucuk veya ana dallardan uzakta planl bir gericekilme yolu hazirlayana kadar urunu kullanmaya baslamayin.
Yag buhari emisyonuna ve biçki tozuna dikkat edin. Gerekirse maske ya da respirator takin.

Bag kutukleri ve (cap 75 mm'den az) kucuk calik kesmeyin.

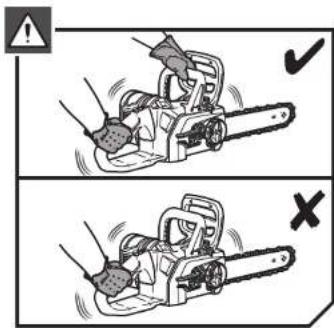

Calistirken, motorlu testereyi her zaman iki elle tutun. Parmaklarinizi motorlu testere tutamaklarina dolayarak sikica kavrayin. Sag elinizin arka, sol elinizin de on tutamakta olmasi gerekir.
Aleti calistirmadan once testere zincirinin herhangi bir nesneye temas etmediginden emin olun.
- Ürünü hiçbir sekilde modifiye etmeyin ya da üreticinin tavsiye etmediigi herhangi bir eklenti ya da cihaza güç vermek,—çin kullanmayın.
- Operatörun yakininda buyuk yara pansumani ve dikkat减免me araci (orn. duduk) iceren bir ilk yardim cantasi bulunmalidir. Yine yakinda daha buyuk ve daha kapsamli bir kit bulundurmak gerekir.
Calisma alaninda duosen cisim olmaması durumnda operatör kaskıçikarmak isteyebilir; ancaközellikle orgu siperlikli kasklarin geri tepme aninda yuz ve bas yaralanma olasüliginci dusüre bileceşini unutmayin.
Yanlis gerilmis bir zincir kilavuz cubugunun uzerinden sicrayip ciddi yaralanmaya hatta olume neden olabilir. Zincirin uzunluigi siya baglidir. Gerilimi sik sik kontrol edin.

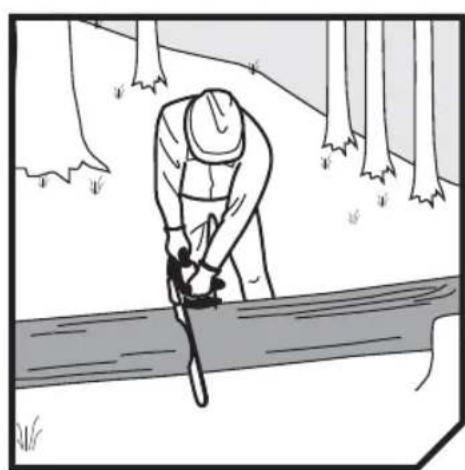

Yeni motorlu testerenize alismak icin saglam desteklenmis ahsap uzerinde basit kesim islemleri yapmalisiniz. Bu islemi testereyi uzunca bir sure kullanmadiginiz her sefer yapmalisiniz.
- Asagidaki islemlerden once, hareketli aksamlate mastan kaynaklanabilecek yaralanma riskini azaltmak icin her zaman motoru durdurun, zincir fremini uygulayin, pil paketini cikarin ve tum hareketli aksamin tamamen durduğundan emin olun:

• Makine üzerinde temizlik, bakim veya herhangi bir calisma yapmadan once
• urün gozetimsiz biraktıgünizda

-ek parçalari takarken vya sökerken
motoru durdurun ve buji kablosunu bujiden ayirin.

• Calisma alaninin boyutlari yapilmakta olan isle birlikte, uzerinde calisilan aagacin veya calisma parcasinin ebadina baglidir. Ornegin, bir aagc kesmek, ornegin dulger bickisi gibi kesim islemlerinden daha az yer gerektirir. Operatör calisma alanindaki her seyin bilincinde olup denetlemelidir.

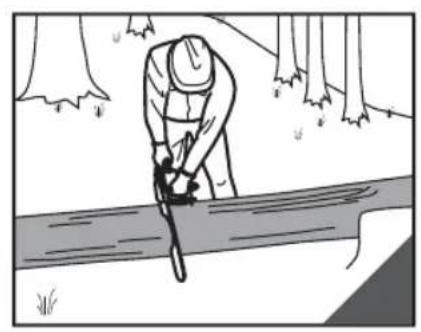

  Vucudunuz kilavuz cubugu ve zincirle bir hizadayken kesim yapmayin.Boylelikle, geri tepme halinde zincirin basiniza ya da vucudunuza temas etmesini onlemis olursunuz.
  ■ Ileri geri testere hareketi uygulamayin, zincirin kendi hareketine izin verin, zincirin keskin olmasini saglayin ve zinciri kesiğe bastirmayin.
  Kesim isleminin sonunda testereye basinc uygulamayin. Aacutean kurtuldugu zaman, testerenin aigriligi karilamaya hazir olun. Aksi halde olasi ciddi fiziksel yaralanmaya neden olabilir.
• Testereyi bir kesme ileminin ortasinda durdurmayin. Kesikten cikana kadar testerenin calismasina izin verin.

It vecek

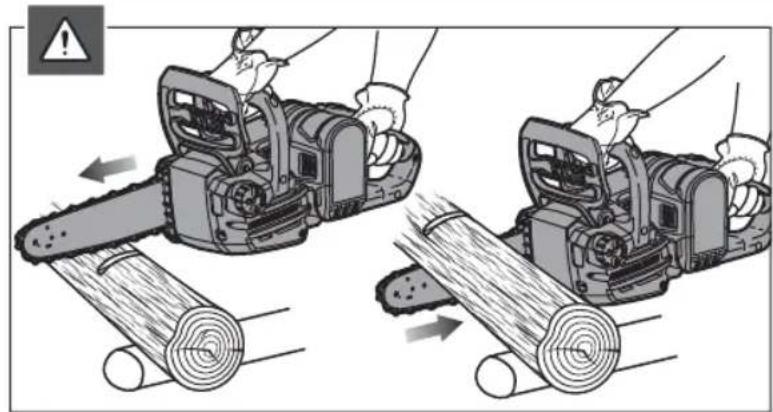

Tepki gucu her zaman zincir hareket yonunun tersine calisir. Böylelikle, operatör cubugun alt kenarinda kesim

yaparken testerenin ileri (operatörden uzaga)cekmesini, ust kenari boyunca kesim yaparken de geri (operatore doğru) itmesini kontrol etmeye hazirlikl olmalidir.

Zincir kesikte sikist

Motoru durdurun ve emniyete alin. Zinciri ve cubugu kesikten zorla kurtarmaya calismayin; aksi halde zincir kopabilir ve savrularak operatore carpabilir. Bu durum genellikle aagac dogru desteklenmedigi ve baski altinda kesisigi kapatarak zinciri sikistirdigi zaman meydana gelir. Destegin ayarlanmasi cubuk ve zincirn kurtulmasi icin yeterli olmazsa, kesisigi acmak ve testereyi kurtarmak icin ahsap kamalari kullanin. Kilavuz cubugu kesik ya da yarik incindeyken motorlu testereyi asla calistirmayin.

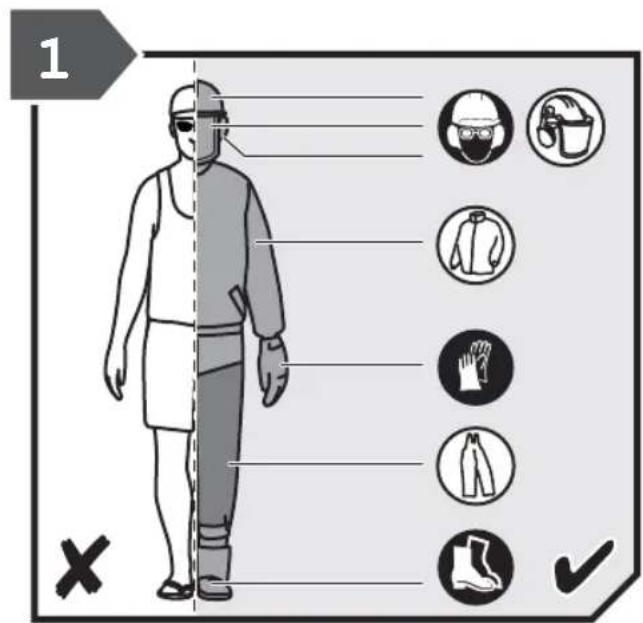

Kisisel koruyucu ekipmanlar

Uzmanlar tarafindan kullanian iyi kalite kisesel koruyucu ekipmanlar kullanicin yaralanma riskini azaltacaktir. Ürün kullanirken asagidaki koruyucular kullanimaldir:

Emniyet kaski

EN 397'ye uygun ve CE isareli olmaldir

Kulak tikaci

EN 352-1'ye uygun ve CE isaretli olmaldir

Gözluk ve yüz maskesi

CE isaretti olmali ve EN 166 (guvenlik gozlukleri icin) veya EN 1731'e (tel orgu vizorler icin) uygun olmalidir

Eldivenler

EN381-7 uyumlu CE markali olmalidir

Bacakkoruma(catlak)

EN381-5 uyumlu, CE markali olmal ve eksiksiz koruma saglamaldir.

Motorlu testere emniyet cizmeleri

EN ISO 20345:2004 ile uyumu olmali ve EN 381-3 uyumu belirtmek icin motorlu testere gosterir bir plakayla isaretlenmelidir. (Zemin dizse ve tokezlenme ve aagalti calilara takilma riski dusukse, geci kullanicilar koruyucu tozluklara sahip, celik burunlu EN 381-9 uyumu emniyet cizmesi kullanabilir)

Ust beden koruması icin motorlu testereceketleri

EN 381-11'ye uygun ve CE isaretli olmaldir

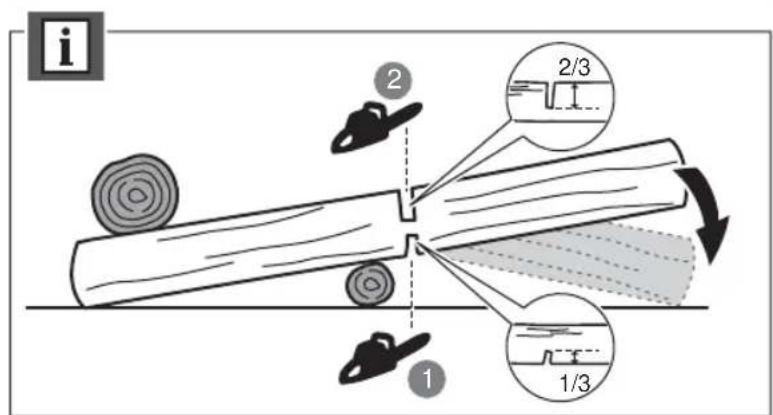

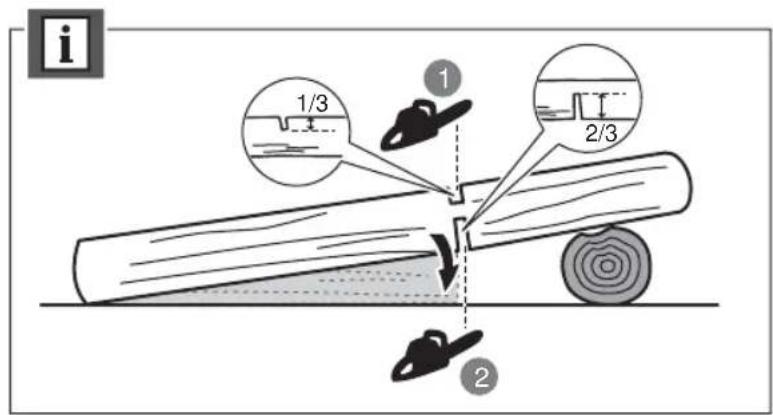

TEMEL AGAC KESIMI, DAL KESIMI VE SUYUNA DIK KESIM TEKNIKLERIYLE ILGILI TALIMATLAR

Ahsap icindeki gucleri anlamak

Açç icindeki yönsel basınçlır ve gerilimleri anladigüniz zaman "çimdikleri" azaltabilir ya da en azindan kesim sirasinda bekleyebilirsiniz. Açç icindeki gerilim liflerin birbirinden uzaklustirildigi anlamina gelir; bu bolgeyi ceserseniz, testere ilerledikçe "yarık" ya da kesik açıma erfolimi gosterir. testere tezgahüzerinde oturuyor ve ucu desteklenmeden sarkiyorsa, askidaki tomruğun erfoliri bilf er gererek ust yüzeyde bir gerilmeye neden olur. Ayni sekilde, tomruğun alt yüz baskiya maruz kalir ve lifler sikiştrilir. Bu bolgede kesme ilemi yapilması durumunda, yarık kesim sirasinda kapanna erfolimi gosterir. Bu kapanma testereyi sikiştrir.

Agaçkesme

Bkz. sayfa 267-268.

Aynianda iki veya daha fazla kisi tarafindan agac kesme ve hizarlama islemiyapildigi zaman,agackesme islemi hizarlama bolgesinden en az kesilecek agacin yuksekliginin iki kat mesafeede yapilmalidir. Agaclarin kisileri tehlkeye atacak, bir dagtim hattina carpacak ya da bir mulke zarar verecek sekilde kesilmemesi gerekir. Bir agacin bir dagtim hattina temas etmesi durumunda, dagtim kurulusu derhal durumdan haberdar edilmelidir.

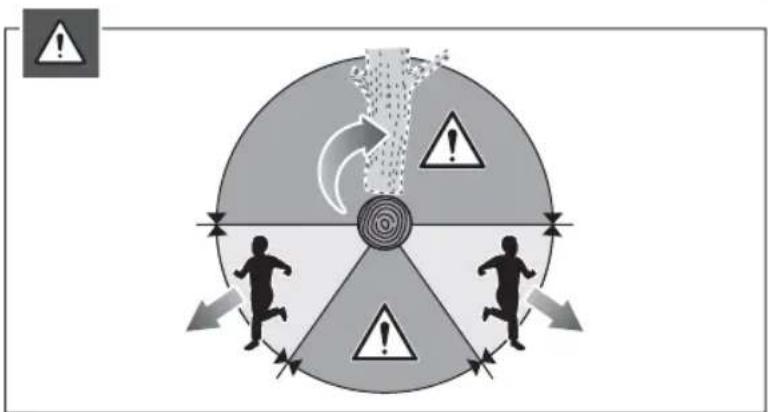

Kesildikten sonra aagacin asagi dogru yuvarlanmasi ya da kaymasi muhtemel oldugundan, motorlu testere operatrorun arazinin yukari bolumunde durmasi gerekir.

Kesimler baslamadan once bir kacis patikasi belirlenip gerektigi gibi temizlenmelidir. Kacis patikasi gerije ve duşme hattinin capraz arkasa dogru uzatilmaldir.

Kesme islemine baslamadan once, a#gacin nereye duşceğini belirlemek icin a#gacinDOGALegimini, kalin ve uzun dallarin yerlerini ve ruzgar yönunü gozdenGPCIN.

Agaç uzerindeki toprak, taş, kabuk, Çivi, zimba ve tel gibi cisimleri temizleyin.

Cürümüş, rüzgar, yandin, yildirim vb. den hasar görtmög
ağaclı kesismeyin. Bu ilem çok tehlikidir veyalınizca
profesyonel ağac cerrahlari tarafindan.Sincekleşirilmidlir.

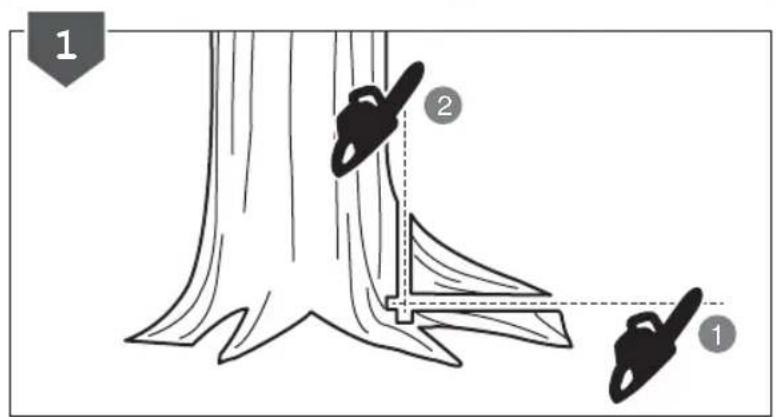

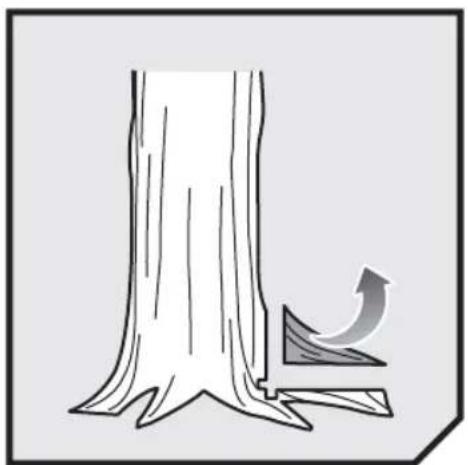

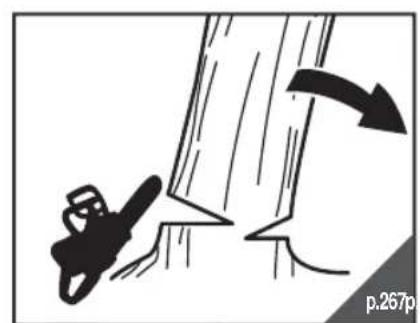

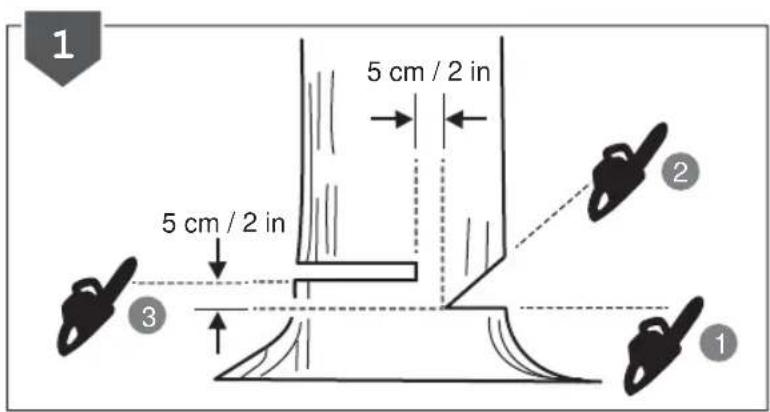

1. Alttan kertme

Bkz. sayfa 267-268.

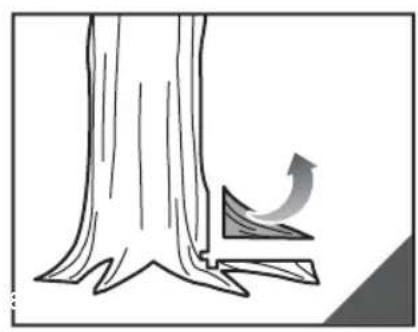

Açacin yüzeyine dok olarak, capin 1/3'ü genisliginde bir yarik açın. Once altyatay yarığ açın. Böylelikle, ikinci yarik acildigi zaman testere zincirinin ya da kilavuz cubugunun sikişması engellenmis olur.

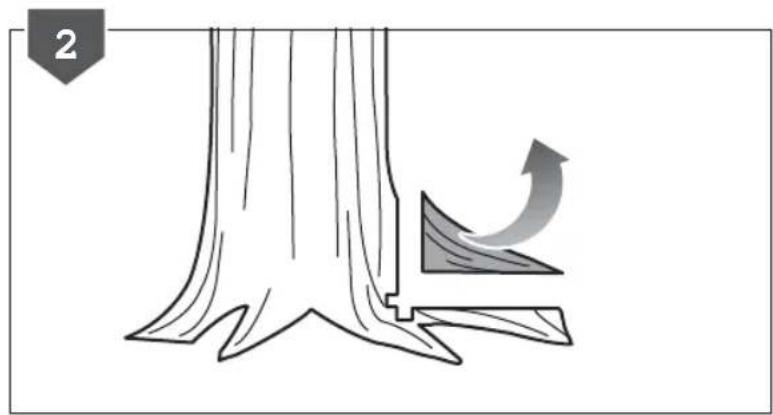

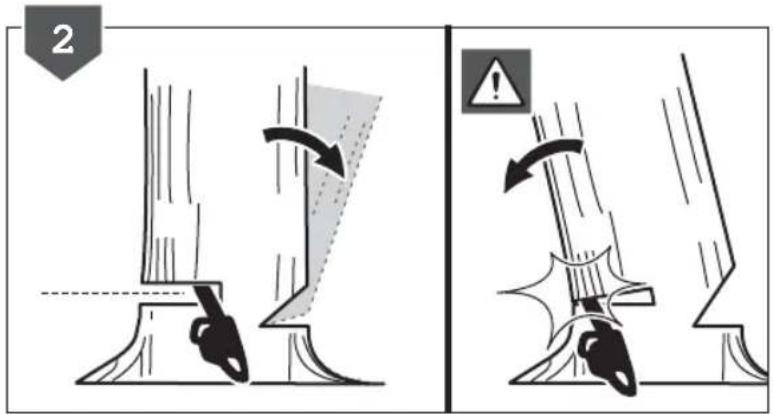

2. Arka kesik

Bkz. sayfa 267-268.

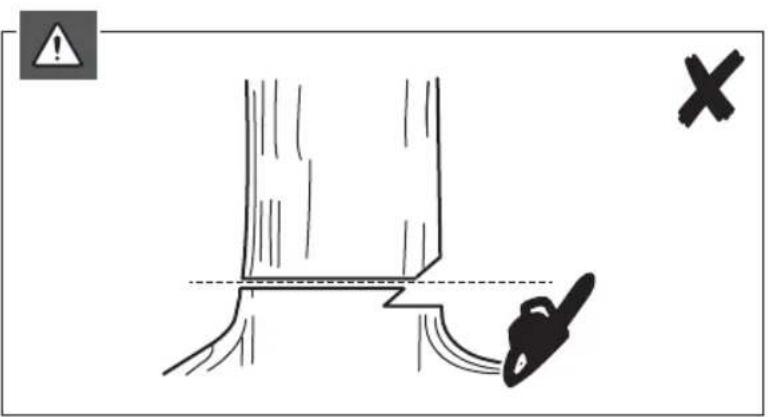

Arka kesiigi yatay yanktan en az 50 mm (2 inc) daha yuksekte acin. Arka kesiigi yatay kertikle paralel olmasini saglayin. Arka kesiigi mente se olmaya yetecek aagc kalacak gibi acin. Mentese aagacin donmesini ve yanlis yone duusmesini onler. Menteseyi kesmeyin.

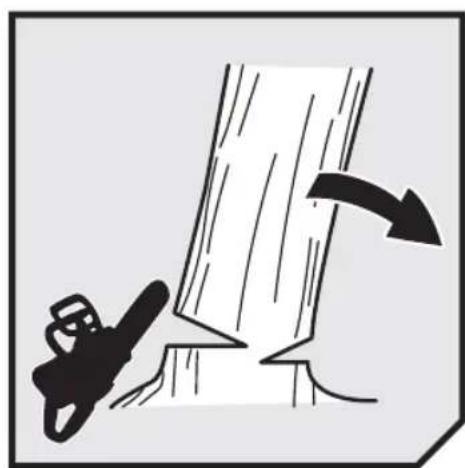

Kesim menteseye yaklastikca, agac dusmeye baslamaldir. Agacin istenen yonde dusmemesi ya da sallanip testere zincirini kilittemesi gibi bir olasilik halinde mente se kesimini tamamlamadan durun ve kesigi acmak ve agacin istenen yone devrilmesini sagamak icin tahta, plastik ya da aluminyum kamalar kullanin.

Agaç devrilmeye bölladiğnda, testereyi kesikten Çikarin, motoru durdurun, motorlu testereyi yere birakin ve planlanan patikadan Çekilin. Yüksekten Düşendallara ve ayagınüz bastıgüniz yere/DDkat edin.

Yan koklerin cikarilmasi

Bkz. sayfa 268.

Yan kok, a#gacin govdesinden cikip toprak uzerinde uzayan bir koktur. Aagc kesiminden once buyuk yan kokleri uzaklastrin. Once yan kokte yatay bir kasik, ardindan da dikey bir kasik olusturun. Boylece kurzulan bolum calisma alanindan uzaklastrin. Buyuk yan kokleri uzaklastdiktan sonra a#gaciogrdu yontemle kesin.

Tomruk dilmek

Bkz. sayfa 269.

Dilmek, bir tomruğu belirli boylarda kesmektir. Bu islemde yere saglam basmaniz ve aigrliginizi her iki ayaginiza esit dagitmaniz onemlidir. Mumkunse, tomruk kaldirilmali ve dallas, baska tomruklar ya da takozlarla desteklenmelidir. Kolay kasim icin basit talimatlari uygulayin. Tomruk butun boyunca desteklendi zaman, usten kesilmeye baslanir (ustten kesim)

Tomruk sadece bir ucundan destekleniyorsa, alttan, capinin 1/3'ü oraninda kosin (alttan kosim). Daha sonra birinci kesikle birlestirmek icin üsten kosin.

Tomruk her iki ucundan destekleniyorsa, utsten, capinin 1/3'ü oraninda kesin (ustten kesim). Daha sonra birinci kesikle birlestirmek icin alltaki 3/3'ü alttan kesin.

Tomruğu bir meyilde dilerken mutlaka tomruğun üst yaninda durun. "Tam kesim" yaparken, kontrlü kaybetmemek icin sona yaklastiginizda kesme basincini azaltin, ancak motorlu testere tutamakarini ayni günte kavramayi sürdurün. Zincirin yere degmesine izin vermeyin. Kesme islemini tamamladiktan sonra, testereyi hareket ettirmeden once zincirin durmasini bekleyin. Ågactan Āgaca gezmeden once motoru mutlaka durdurun.

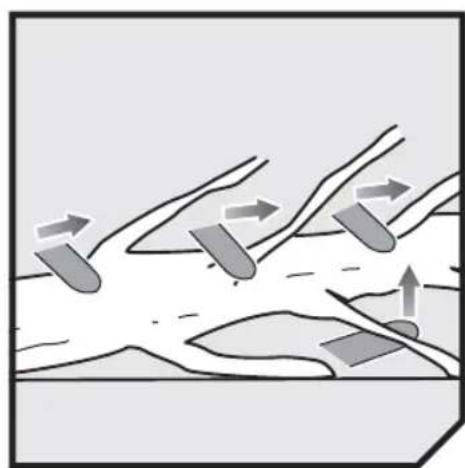

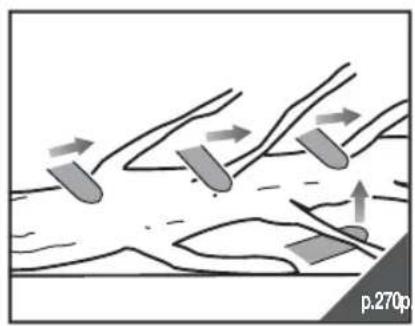

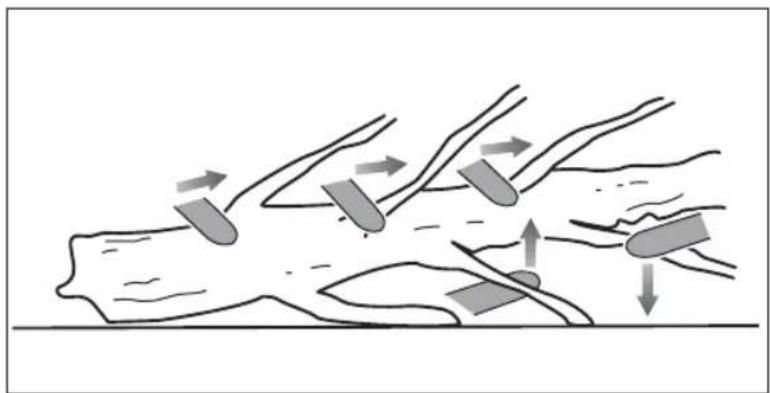

Agnacin dallarini kesmek

Bkz. sayfa 270.

Burada, kesilip devrilen bir aagacin dallarinin kesilmesi anlatilmaktadir. Aaga dallarini keserken, tomrugu yerden kalirmasi icin alltaki buyuk dallari yerinde birakin. Kucuk dallari tek bir kesimle kasin. Motorlu testerenin sikismasi onlemek icin, gerilim altindaki dallarin dipten yukariya kesilmesi gerekir.

Yayi sap

Bkz. sayfa 270.

Yayli sap, böcka ağaclarin baskisyla bükülen, ancak baski:yapan ağacin kesilmesi ya da kaldirimasiyla eski konumuna donen her turlu tomruk, dal, ağac koki veya fi dändir.

Devrilmis bir aagcta, tomrugu kokten ayirmak icin yapilan islem sirasinda koklu govdenin dik konuma donne ihimaliyuksektir. Yayi saplara dikkat edin tehlikelidir.

VARI

Yayli saplar tehlikelidir, operatore carpip motorlu testerenin kontrolunu yirmesine neden olabilir. Bu durum operatoren ciddi veya olumcul yaralar almasiya sonuçlanabilir. Bu islemin egitimli kullaniciar tarafindan yapilması gerekir.

ARTIK RISKLER

Urun belirtilen sekilde kullanildiginda bile belirli artic risk faktorlerini tamamen ortadan kaldirmak mumkun degildir. Kullanim sirasinda asagidaki tehliker ortaya cikabilir ve kullanicin in asagidaki durumlari onlemek icin ozellikle dikkatli olmasi gerekir:

Titresimden kaynaklanan yaralanmalar

• Is icin her zaman匐ru aleti kullanin, belirtilen saplardan tutun; calisma ve maruz kalma suresini sinirlandirin.

Gürültüye maruz kalma nedeniyle,isitme bozukluklari
- Isitme koruması kullanın ve maruz kalma suresini kisdilayin.
■ zincirin açiktaki testere disi ile temastan kaynaklanan yaralanma
calisma parcasindan firlayan parcalar (odun parcasi ve kiymiklar) nedeniyle yaralanma
Toz ve parçaciklardan kaynaklanan yaralanmalar
yağlayiça ya da yagın cilde temasiyla yaralanma
Testere zincirinden firlayan parçaciklar (kesme/batma tehlikeleri)
■ Kılıvuz Çubugünun beklenmedik, ani hareketi ya dageri tepmesi (kesme tehlikesi)

RISK AZALTMA

El alelirinden kaynaklanan titresimlerin belirli kisilerde Raynaud Sendromu adi verilen bir durumu etkiledigi bildirilmistir. Semptomlar icerisinde paramaklarda genellikle souga maruz kaldiginda aciga cikan karncalanma, hissizlik ve agarma yer bulunabilir. Kalitimsal faktorler, souga ve neme maruz kalma, diyet, sigara icme ve calisma uygulamalarinin hepsinin bu semptomlarin gelismini etkiledigi dusunulmektedir. Titresim etkilerini azaltmak icin kullanici tarafindan alinabilecek onlemler vardir:

Soguk havada vucut isinizi koruyun. Uniteyi kullanirken ellerinizi ve bileklerinizi sicasik tutmak icin eldiven giyn. Soguk havanin Raynaud Sendromu'nu etkileyen onemli bir faktor oldugu bildirilmistir.
Her kullanim suresinden sonra kan dolaşimini artirmak,—çin egzersiz yapın.
Sik calisma molasi verin. Gündüz maruz kalma miktarı sinirlayın.
Profesyonel motorlu testere perakendecilerin temin edilebilecek koruyucu eldivenler özel olarak motorlu testere kullanimi icin tasarlanmş olup koruma ve yeterli kavrama saglar ve tutamak titresiminin etkilerini azaltir. Eldivenler EN381-7 uyumlce markal olmalidir.

Sozü edilen belirtilerden herhangi birini hissitetmeniz halinde, derhal kullanimi durdurun ve hekiminize görünün.

UKARI

Urunun uzun sure kullanilmasi nedeniyle yaralanmalar meydana gelebilir vya kotulesebilir. Herhangi bir alet uzun sure kullanildiginda duzenli molar verdiginizden emin olun.

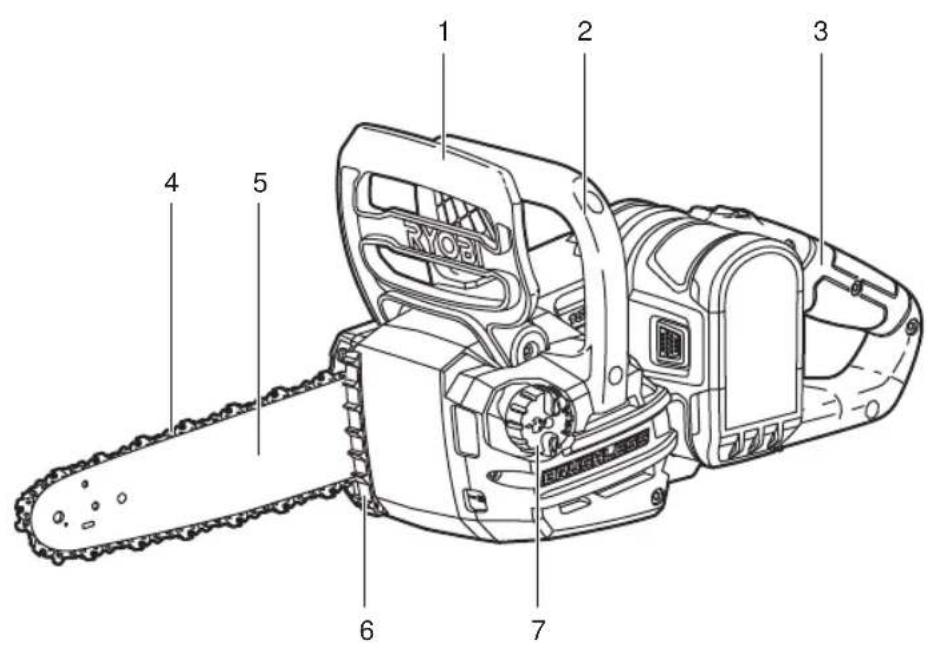

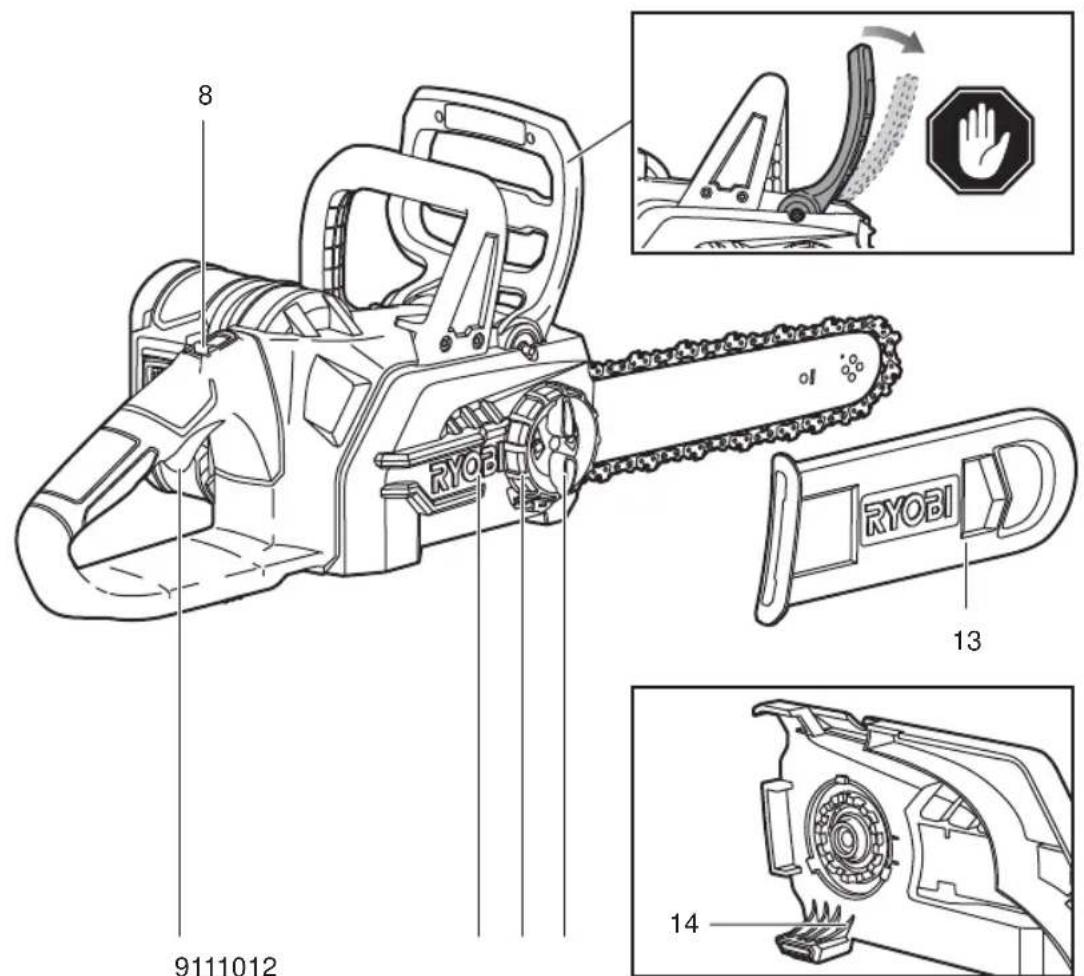

URUNUNZU TANIYIN

Bkz. sayfa 261.

1. On el korkulugu/Zincir fremi
2. On tutamak
3. Arka tutamak
4. Zincir
5. Kilavuz demir
6. Civili tampon
7. Zincir yag kapaqi

8. Tetik serbest birakma dugmesi

9. Tetik anahtari

10. Zincir disli kapaqi

11. Zincir gergisi ayar halkasi
12. Zincir gergi duğmesi

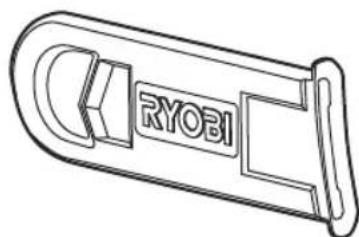

13. Kilavuz cubugukapagi
14. Zincir tutucu

GUVENLIK CIHAZLARI

Dusuk geri tepmeli testere zinciri

Dusuk geri tepmeli bir testere zinciri geri tepme olasiligi niz azaltir.

Her biçagın onündeki tirnaklar (derinlik mastarları), kescilerin fazla derine girmesini onleyerek geri tepmeGPCUNAN azaltilmasinı saglayabilir. Sadece üretici tarafindan tavsiye edilen yedek kilavuz cubugu ve zincir takimlarini kullanin.

Testere zincirleri bilendikge dusuk geri tepme ozelliklerinden bir kismini yitirdikleri icin ozel dikkat gerekir. Güvenliginiz icin, kesme performansi gerilediginde testere zincirinizi degistirin.

Civili tampon

Kesme islemisirasinda, tampon civisi eksen olarak kullanilabir.Boylelikkekismirasinda motorlu testere govdesinin sabit tutulmasi saglanir.Kesim sirasinda, civiler agacin kenarina batana kadar makineyi itin; daha sonra arka tutamaigi cesim cizgisi yonunde yukari ya da asagihareket etirmek kesme isleminin bedensel aigrligini azaltir.

Kilavuz cubuklari

Küçuk caplı uçlara sahip kilavuz cubukları genellikle biraz daha Dennis geri tepme potansiyeline sahiptir. İs yapmak icin yeterli uzunluğa sahip bir kilavuz cubugu ve uygun zincir kullanmaniz gerekir. Daha uzun cubuklar kesim sirasinda kontrl kayib riskini yükseltir. Zincir gergisini duzenli olarak kontrl edin. Daha küçuk (kilavuz cubugunun tam boyundan kisa) dallar keserken,.Doğru gerilmemi zincirin yerinden cikma olasiliğu yüksktir.

Zincir fremi

Zincir fremleri donen zinciri hizla durdurmak icin kullanilir. Zincir freninin kol/el korkuluğ cubugaDOGRU itildigi zaman, zincirin derhal durmasi gerekir. Zincir fremi geri tepmeyi onlemez. Sadece geri tepme sirasinda zincir cubugunun operatörun vucuduna degmesi halinde yaralanma riskini dusurur. Her kullanimdan once, zincir freninin hem fren, hem de calisma konumunda dogru islev gORUP gormediigi kontrol edilmelidir.

Zincir tutucu

Zincir yakalayici, zincirin gevsemesi ya da kiriImasi durumunda kullaniciyaDOGRU firlamasini engeller.

MONTAJ

VARI

Herhangi bir parca eksik ya da hasarliya o parcalari degistirmeden urunu calistirmayin. Bu uyariya dikkat etmemek ciddi yaralanma ile sonuclanabilir.

TESTERE ZINCIRVE KILAVUZ CUBUGUNUN MONTAJI

Bkz. sayfa 262-263.

1. Pil paketini aletten cikarmayi unutmayin. Koruyucu eldiven kullanin
2. Zincir gergi duğmesini geşetin ve disli kapağınçıkarin.
3. Testere zinciri zincir donus yonune bakiyor olmaldir. Geriye bakiyorsa, halkayi ters cevirin.
4. Zincir tahrik baglantilarini cubuk oluguna yerleştin.
5. Zinciri, cubugun arkasinda bir halka bulunacak sekilde yerlestirin.
6. Zinciri cubuk uzerinde tutun ve halkayi tahrik dislisinin uzerine yerleşirin. Cubugu indirerek, somunun®, zincir gergi duzeneğindeki delikten geleçmesini,... Sağlayin. Somun ve deligiḥ hizalanması,... din duzeneği dondürmeniz,gerekebilir. Zincirin yerinde kalmasna yardıncı olacak bir gergi uygulamak,... din duzeneği bir daha dondüre bilirsiniz.
7. Disli kapağıni yerine takin zincir gergi Düğmesini neredeyse sikşana kadar cevirin; zincir gergi ayar halkasın zincir gerekli gerginlige ulasincaya kadar cevirin. Ardindan, kilavuz cubugünun yukariya itilmesi gerekir. Zincir gergisini tekrar kontrol edin. Zinciri fazla germeyin.
8. Zincir iy gerildikten sonra, duğmeyi tekar sikişirin.

ZINCIR GERGISININ AYARLANMASI

Bkz. sayfa 263. Bkz. sayfa 273.

1. Saat yönünün aktaine cevirerek zincir gergi Düɡmesini biraz gezysetin.
2. Zincir gergisini artirmak icin zincir gergisi ayar halkasini saat yonunde cevirin ve gergiyi sik sik kontrol edin. Zincir gergisini azaltmak icin zincir gergisi ayar halkasini saat yonunun aktinecevirin ve gergiyi sik sik kontrol edin.
3. Zincirdeki bicakla cubukarasindaki mesafe 3 vya 4 mm oldugunda, zincir gergisi uygun demektir. Cubugun alt kisminir ortasindaki zinciri asaglya (cubuktan uzaga)ogrue cekin ve cubukla zincir bicaklariarasindaki mesafeyi olun.
4. Saat yönunde cevirerek zincir gergi dugmesini sikistirin.

KULLANIM

ZINCIR YAGLAMA YAGI EKLEMEK

Bkz. sayfa 262.

UARI

Asla zincir yagi olmadan calismayin. Zincirin yagsiz calismasi, kilavuz cubugunun ve zincirin hasar gormesine neden olabilir. Bu nedenle, yag seviye goftergesinden yag miktarini sik sik kontrol edin ve motorlu testereyi kullanmadan once her sefer yag miktarina bakin.

1. Kirlenmeyi onlemek icin yag kapaginin cevresindeki yüzeyi temizleyin.
2. Yag haznesinin kapaigin cevirerek cikarin.
3. Yag haznesine yag doldururken yag seviye goftergesini izleyin. Dolum sirasinda hazneye pislik girmemesini saglayin.
4. Hazne kapağıni yerine takip sikistirin. Dökülen yakiti

silin.
5. Bir dolu hazne testereyi 20 - 40 dakika kullanmanizi saglar.

Tavsiye edilen zincir yaglama yagi

Uretici sadece Ryobi motorlu testere yağlama yagi kullanmanı tavsiye eder. (Yetkili Ryobi servis merkezinizden temin edebilirsiniz)

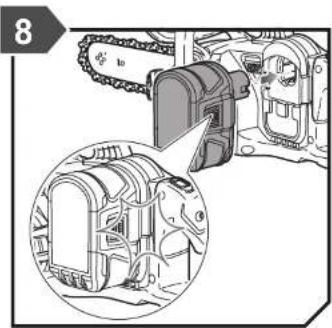

PIL TAKIMIN TAKILMASI

Bkz. sayfa 263.

1. Pil takimini motorlu testereye yerleşirin. Pil takimindaki Çiçintili disleri motorlu testerenin pil yuvasindaki oluklarla hizalayin.
2. Isleme baslamadan once, pil takimi uzerindeki mandallarin yerine geztiiginden ve pil takimin motorlu testereye sabitendigiinden emin olun.

MOTORLU TESTERENIN TUTULMASI

Bkz. sayfa 263.

Motorlu testereyi tutarken, her zaman sag elinizin arka, sol elinizin de on tutamakta olmasi gerekir. Parmaklarinizi tutamaklarina dolayarak motorlu testeeyi sikica kavrayin. Sol eliniz on tutamaği kavrarken, basparmaginizin alta bulundugundan emin olun.

MOTORLU TESTEREYI CALISTIRMAK

Bkz. sayfa 263.

1. Islem icin calistirmadan once pil takimi alete yerlestirmeniz ve zincir fremi kolunu / el korkuluğunu on tutamağa.Doğru cekerek fremi calisma konumuna getirmeniz gerekir.
2. Makineyi calistirmak icin: tetik birakma kolunu seksin ve ardindan duğme tetige basin.

MOTORLU TESTERENIN KONTROLÜ VE ISLETILMESİ

1. Sol elinizi on tutamak üzerinde cevirerek zincir fremini devreye alin. Zincir hizla donerken, elinizle zincir fremi kolu/el korkuluğunu cubugaDOGru itin. Asla ellerinizi testere tutamaklarindan ayirmayin.
2. Zincir fremi kolunu / el korkulugunu ust kismindan kavrayip bir klik sesi duyana kadar on tutamağa.Doğru cekerek zincir fremini Çalıma konumuna getirin.

VARI

Zincir freni zinciri derhal durdurmazsa ya da zincir freni yardim olmadan calisma konumunda kalmazsa, kullanmadan once motorlu testereyi yetkili bir servis merkezine goturun.

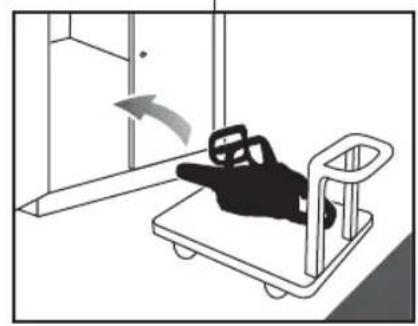

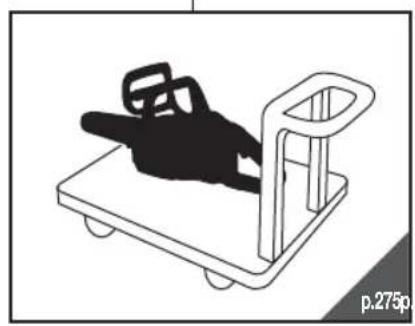

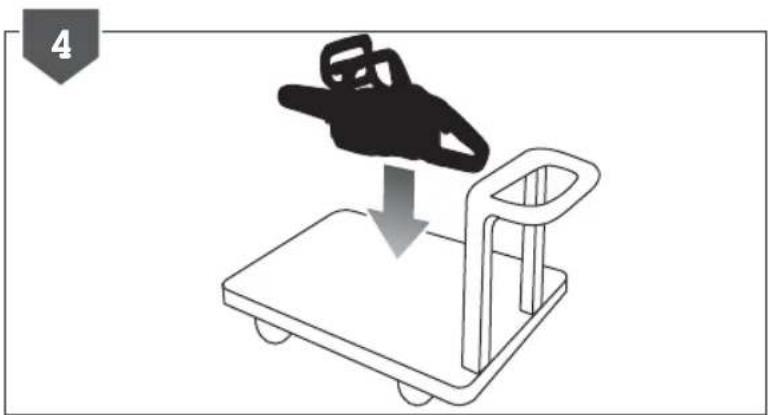

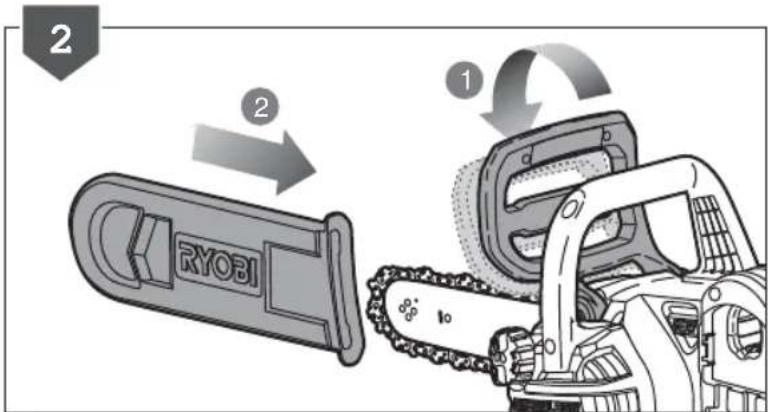

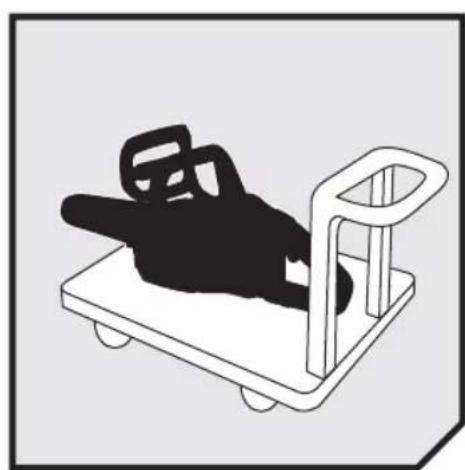

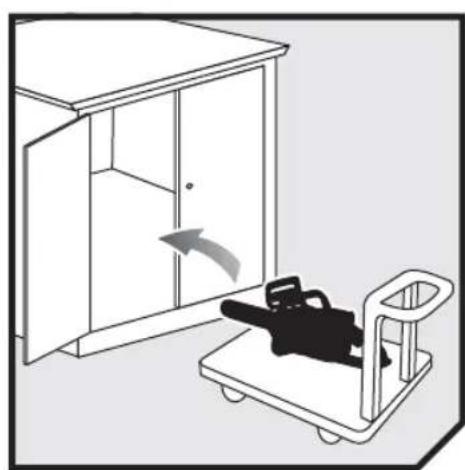

TASIMA VE DEPOLAMA

Bkz. sayfa 275 - 276.

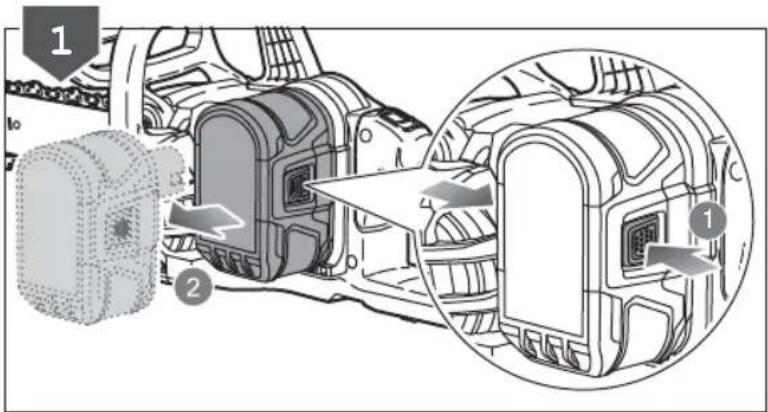

Depolama ya da nakliyeden once urunu durdurun, pilini cikarin ve soğumasini saglayin
- Ürundeki:tüm yabancı maddeleri temizleyin. Çocukların erisemeyeceşi serin, kuru ve;iyihavalandinlan bir yerde depolayin. Bahç e kimyasallari ve buz;cüzü tuzlar gibi korozif maddelerden uzak tutun. Aık alanda depolamayin.

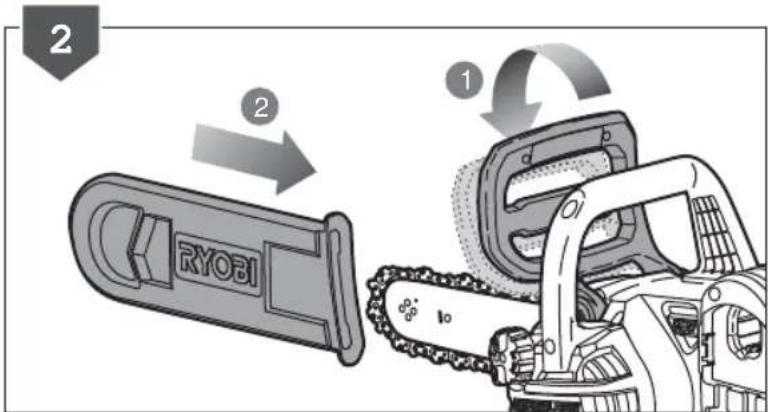

• Ürünü depolamadan önce ya da nakliye sirasinda kilavuz cubugu kapagini takin.

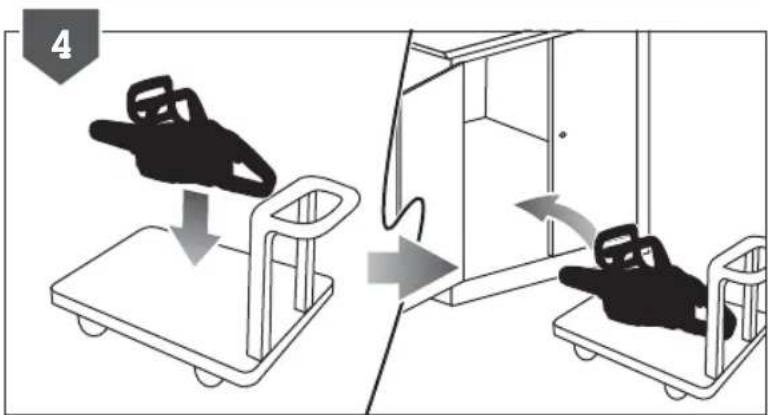

  Tasinacagi zaman insanlarin yaralanmasini veya urunun zarar gormesini onlemek amaciyla urunu hareket etmemesi veya dusmemesi icin sabitleyin.

BAKIM

UARI

Sadece original utetricin yedek parcalini, aksesuarlarini ve ek parcalarini kullanin. Aksi halde olasi yaralanmalara, zayif performansa neden olabilir ve garantinizi gezersiz kilabilir.

UYARI

Servis calismasi en yuksek duzeyde dikkat ve bilgi gerektirir ve sadece nitelikli bir servis tekniyeni tarafindan yapilmalidir. Servis icin urunu onarim amacyla size en yakin yetkli servis merkezi'ne gondermenizi oneriyoruz. Servis yapilirken sadece ayi yedek parcalari kullanin.

UYARI

Urunu ayarlamadan, bakimini yapmadan ya temizlemeden once pil takimini cikarin. Aksi halde olasi ciddi fi ziksel yaralanmaya neden olabilir.

Sadece bu kilavuzda aqiklandigi sekilde ayar veya onarim yapabilirsiniz. Diger onarimal icin yetkili servis temsilcisini arayin.
Yetersiz bakim zincir freninin ya da diger guvenlik ozelliklerinin gereken islevi yapmamasina, boylelikc ciddi yaralanma ihimalinin artmasina neden olabilir. Motorlu testerenizin profesyonelece bakim gorp guvenli olmasini saqlayin.
Zincirin guvenli sekilde bilenmesi beceri gerektiren bir gorevdir. Bu nedenle uretici asinmis ya da koremis zincirin yetkili Ryobi hizmet merkezinizde mevcut yenisiyle degistirllmesini siddetle onermektedir. Parca numarasi bu kilavuzda urun teknik ozellikleri tablosunda mevcuttur.
Yaglama ve zincir gerginligi kontrol ve ayar talimatlarina uyun.
Her kullanim sonrasi urunu yumusak ve kuru bir bezle temizleyin.
Urunun guvenl calisma durumunda oldugundan emin olmak icin tum somunlarin, civatalarin ve vidalarinogrdu sikilika sik araliklarla takildigin kontrl edin. Hasarli her tur parca yetkili servis merkezi tarafindan uygun sekilde onarilmali veya degistirilmelidir.

TESTERE ZINCIRI VE KILAVUZ CUBUGUNUN DEGIS TIRILMESI

Bkz. sayfa 271 - 272.

1. Pil paketini aletten cikarmayi unutmayin Koruyucu eldiven kullanin
2. Disli kapaigi gevseyene kadar zincir gergi duugmesini

saat yönünün aktse cevirin.

1. Disli kapagini cikarin. Cubuk ve zinciri urunden dokun.
2. Cubugu yenisyle degistirmek iqin zincir gerginlik tertibatinn vidasini cikarin. Zincir gerginlik tertibatinn yeni cubuga takin ve vidayi sikin.
3. Yeni zinciri cubuga doğru yonde yerleştin ve tahrk böglantilarin cubuk olugunda hizalandigindan emin olun.
4. Cubugu motorlu testereye takin ve zinciri tahrrik dislisine sarin.
5. Disli kapagini yerine takin.
6. Zincir gergisini ayarlayin. "Zincir gergisin in ayarlanmasi" bolumne bakin.

UKARI

Korelmiya da gerektigi gibi bilmemis bir zincir asiri motor hizlarina ve ciddi motor hasarina neden olabilir.

YARI

Zincirin dokru bilenmemesi geri tepme olasiligiin artirir.

VARI

Hasarli zincirin onarilmaması veya degistirilmemesi ciddi yaralanmalara neden olabilir.

VARI

Testere zinciri cok keskindir. Zincirin bakimini yaparken her zaman koruyucu eldiven kullanin.

ZINCIR FRENININ KONTROLÜ VE TEMIZLENMESI

Bkz. sayfa 274.

Baglantilardaki pislikleri hafiffe fircalayarak zincir frem mekanizmasinin her an temiz olmasini saglayin.
Her temizlkiten sonra zincir fremi performansini mutlaka kontrl edin. Daha fazla bilgi icin bu el kitabindaki "Operasyon - Zincir Freninin Kontrolu ve Calistirilmasi" bolumune bakin.

BAKIM PLANI

Günlük kontrol
Gövde YaşHer kullanım oncesi
Zincir gerginligi Her kullanım oncesi ve sikişlik
Zincir keskinligi Her kullanım oncesi, görtsel kontrol
Hasarl parçalar Her kullanım oncesi
Gevşek sabitleyiciler Her kullanım oncesi
Zincir fremi Her kullanım oncesi
Her kullanımdan sonra
Gövde Her kullanım oncesi

Bütün testereyi Her kullanım sonra

Zincir fremi Her 5 saattebir*

*Calisma saati

URUN UZERINDEKI SEMBOLLER

Güvenlik ikazi

Urunu kullanmadan once tumin talimatlari okuyun ve anlayin,tum uyarilara ve gvenlik talimatlarina uyun.

Kulak tikaci, gozluk ve kask takin.

Urunu kullanirken kaymaz guvenlik ayakkabisi giyin.

Kaymaz, ağır ileldiveni giyin.

Testere geri tepmesine dikkat edin ve cubuk ucuna dokunmaktan kaçınin.

Urunu yagmura veya nemli kosullaramuruz birakmayin.

Testereyi iki elle gerektigi gibi tutup kullanin.

Testereyi sadece tek elle kullanmayin.

Urunun satin alindiigi AB ulkesindeki tum duzenleyici standartla uygundur.

EurAsian Uygunluk Isareti

Ukrayna uygunluk isareti.

Atik elektrikli urunler evsel atiklarla birlikte atilmamaldir. Luften tesilerin mevcut oldugu yerlerde geri donusturun. Geridonusum tavsiyesi icin bolgenizdeki yetkili merciye veya saticiya basvurun.

Güvenceli ses Gücu seviyesi 105 dB'dir.

Cubuk ve zincir yagi

Asgari yag seviyesi

Kilit

Kilidi açın

Zincir frenini RUN (CALISTIR) konumuna alin.

Zincir gergisini ayarlamak icin cevirin + Zinciri gerin - = Zinciri gevsetin

Zincir frenini BRAKE (FREN) konumuna alin.

Zincir hareket yonu (Zincir disli kapaginin ultina isaretlenmistir)

V_0:10.5m / s Yucks zincir hiz: 10.5 m/s

L max: 300mm

Maksimum kilavuz cubugu uzunluk: 300 mm

BU KILAVUZDAKI SEMBOLLER

Ayn satilan parçalar veya aksesuarlar

Not

Uyari

Gözluk ve yüz maskesi takin.

Ust beden korumas kullanin.

Bacak korumasi kullanin.

Urunudurdurdurun.

Aşaqidaki isaret四周 ve anlamlari bu ürünle iliskili risk seviyelerinin aciklanmasina yöneliktir.

TEHLIKE

Önlenmemesi durumunda ölüm veya ciddi yaralanma ile sonuçlanacak ciddi tehlike iceren bir durumu gosterir.

UYARI

Önlenmemesi durumunda ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gosterir.

IKAZ

Önlenmemesi durumunda önemsiz veya orta derece yaralanma ile sonuçlanabilecek potansiyel olarak tehlükeli bir durumu gosterir.

iKAZ

Güvenlik uyarı sembolü olmadında Maddi hasarla sonuçlanabilecek bir durumu gosterir.

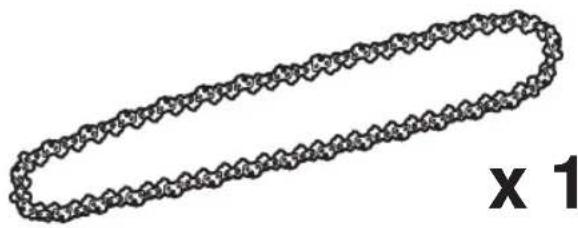

OCS1830

X1

X1

X1

English François Deutsch Espanol Italiano Netherlands
Product specifi cations		Caracteristiques produit	Produkt-Spezifi kationen	Caracteristic del producto	Caratteristiche del prodotto	Productgegevens
Cordless Chainsaw		Tronçonneuse sans fil	Akku-Kettensäge	Motosierra inalámbrica	Sega elektrica a batteria	Draadloze kettingzaag
Model Modèle Modell Modelo		Léo Modello Model
Rated voltage		Tension nominale	Nennspannung	Tensión nominal	Voltaggio nominale	Toegekende spanning
No-load speed		Vitesse de rotation	Leerlaufgeschwindigkeit	Velocidad sin carga	Velocità senza carico	Snelheid zonder lading
Guide bar length		Longueur du guide-chaîne	Länge der Führungsschiene	Longilud de la barra guía	Lunghezza barra di guía	Zwaardlengte
Usable cutting length		Longueur de coupe utile	Anwendbare Schnittlänge	Largo de corte	Lunghezza di taglio disponible	Bruikbare zaaglunge
Chain pitch		Gouge de la chaîne	Kettenteilung	Paso de la cadena	Passo catena	Kettingsteek
Drive links		Maillons de chaîne	Kettenantriebsglieder	Eslabones de la cadena	Anelli catena	Aandrijschakels
Drive sprocket		Pignon d'entrainment	Kettenrad	Rueda dentada motriz	Ruota dentata di trasmissione	Kettingwiel
Chain oil tank capacity		Contenance du réservoir d'huile de chaîne	Kettenöltankkapazität	Capacidad del depósito de aceite de la cadena	Capacità serbatoio olio catena	Kettingolietankcapaciteit
Weight (without battery pack, with guide bar, chain and empty tank)		Poids (Sans batterie, avec chaîne, guide-chaîne et réservoir vide)	Gewicht (Ohne Akku, mit Führungsschiene, Kette und leerem Tank)	Peso (Sin bateria, con barra gula, cadena y depósito vacio)	Peso (Senza batteria, con barra di guía, catena e serbatoio vuoto)	Gewicht (Zonder occupak, met zwaard, ketting en lege tank)
Vibration level (in accordance with EN 60745-1 & EN 60745-2-13)		Niveau de vibration (selon l'Annexe EN 60745-1; EN 60745-2-13)	Vibrationsgrad (gemäß EN 60745-1; EN 60745-2-13)	Nivel de vibración (de acuerdo con EN 60745-1; EN 60745-2-13)	Livillo vibrazioni (in accordo con la direttiva EN 60745-1; EN 60745-2-13)	Trillingsniveau (in overeenstemming met EN 60745-1; EN 60745-2-13)
Front handle		Poignée avant	Vorderer Handgriff	Mango delantero	Manico anteriore	Voorste handvat
Rear handle		Poignée arrière	Hinterer Handgriff	Mango trasero	Manico posteriore	Achterste handvat
Uncertainty of measurement		Incertitude de la mesure	Unsicherheit der Messung	Incertidumbre de medicion	Incertezza delle misurazioni	Onzekerheid bij meting
Noise emission level (in accordance with EN 60745-1 & EN 60745-2-13)		Niveau d'émission sonore (selon l'Annexe EN 60745-1; EN 60745-2-13)	Geräuschemission (gemäß EN 60745-1; EN 60745-2-13)	Nivel de emisión de ruido (de acordo con EN 60745-1; EN 60745-2-13)	Livillo di emissione rumore (in accordo con la direttiva EN 60745-1; EN 60745-2-13)	Geluidsemissieniveau (in overeenstemming met EN 60745-1; EN 60745-2-13)
A-weighted sound pressure level at operator's position		Niveau de pression sonore pondéré-A au niveau de l'opérateur	A-bewerteter Schalldruckpegel an der Position des Anwenders	Nivel de presión acústica ponderado A en la posición del operador	Livillo di pressione sonora ponderata A alla posizione dell'operaatore	A-gewogen geluidsdrukniveau bij positie van gebruiker
Uncertainty of measurement		Incertitude de la mesure	Unsicherheit der Messung	Incertidumbre de medicion	Incertezza delle misurazioni	Onzekerheid bij meting
A-weighted sound power level		Niveau de puissance sonore pondéré-A	A-bewerteter Schalleistungspegel	Nivel de potenza acústica ponderada en A	Livillo di potenza sonora pesato A	A-gewogen geluidsniveau
Uncertainty of measurement		Incertitude de la mesure	Unsicherheit der Messung	Incertidumbre de medicion	Incertezza delle misurazioni	Onzekerheid bij meting
Português Dansk Svenska Suomi		Norsk Pysckm
CHARACTERisticdo aparelho	Produktspecifi ka-tioner	Produktspecifi ka-tioner	Tuotteen teknietsiedot	Produktspecifi ka-sjoner	Xapakteriustniki n3delenia
Electroserra recarregável	Ledningsfri kædesav Staddlösa motorsågen	Johodton moottorsa	Motorsagen Beçnpoed	Hämnycenhajnila
Modelo Model Malli Modell Mønb	Malli Modell Mønb					OCS1830
Tensão nominal Maerk espænding Spänning Nmelisjännite Nominell spening Hominahlbnoe					Haprajene	18 Volts
Velocidade semarga	Tomgangshastighed	Hastigkeit utan belastning	Nopeus ilmankuormaa	Tomgangshastighet	Xolocstáckopostb 10 m/s
Comprimento da lámina-guia	Sværds Iängde	Klingans langd	Terälevyn piluus	Sagsverdlengde	Длно пьнокийшпь
Comprimento de corteutil	Anvendelig skærer Iängde	Användbar sagningslangd	Leikkuupituus	Brukbar kuttelengde	Исpenьземая ржуная дима	250 mm (10")
Passo da corrente	Kædestigning	Kedjedeling	Ketjun jak	Inndeling av kjeede	Зубя пьнокий сени	9.525 mm (0.375")
Ligações da corrente motriz	Kæde drev lænker	Kedjedrivlänkar	Vetolenkit	Drivtann for kjeede	Нарравлиочи звениця
Pinhão	Drivhjul	Drivkugge	Vetopyörä	Kjedehjul, drev	Вedlyоча зевоча	45
Capacidade do depósito do oleo da corrente	Kædeolietank-kapacitet	Kapacitet for oljebehällaren	Ketjun öljysäiliöntilavuus	Kjeldeolje tankkapasitet	Емкость масл窥огбака пьлby	210 ml
Peso (Sem bateria, com barra guía, corrente e depósito vazio)	Vægt (Ingen batteri, med sværd, kæde og tom tank)	Vikt (Utan batteri, med stódmarn, kadja och tom tank)	Paino (llman akkua, terälevy, ketju ja tyhjalä sāliö)	Vekt (Uten batteri, med fängsskinne, kjede og tom tank)	Вес (БezakуMLYTORpa, с пьлношиногд; цлью и р委书记г торпинь'mбokom)	3.2 kg
Nível de vibração (em conformidade com EN 60745-1; EN 60745-2-13)	Vibrationsniveau (Iht. EN 60745-1; EN 60745-2-13)	Vibrationsniva (engl't EN 60745-1; EN 60745-2-13)	Tärinataso (standardin EN 60745-1; EN 60745-2-13 mukaisesti)	Vibrasjonsniva (Iht. EN 60745-1; EN 60745-2-13)	Урочь вибраим (В соотberтспгдссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссc)	4.0 m/s2
Pega frontal	Forhandtag	Främre handtag	Etukädensija	Fremre handtok	Передна ручka
Pega traseira	Baghandtag	Bakre handtag	Takakädensija	Bakre handtok	Задна ручka	6.6 m/s2
Incerteza de medicões	Målingsusikkerhed	Osakerhet for mätt Mittausen	Epätarkkuus	Usikkerhet ved mäling	Порецность Измерения	1.5 m/s2
Nível de emissão de ruido (em conformidade com EN 60745-1; EN 60745-2-13)	Stojemissionsniveau (Iht. EN 60745-1; EN 60745-2-13)	Bullerutsläppsnivá (engl't EN 60745-1; EN 60745-2-13)	Melutaso (standardin EN 60745-1; EN 60745-2-13 mukaisesti)	Stoyutslipsniva (Iht. EN 60745-1; EN 60745-2-13)	У探测овшиma (В соотberтспдссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссссc	83.1 dB(A)
Nível de pressão acústica ponderado A na posicao do operador	A-vægct hydtryksniveau ved operatoren's position	A-viktad ljudtryksnivá vid operatoren's plats	A-painotettu käytäään kohdistuva ääinenpoinelas	Steynivävekting ved operatarens posisjon	Алліntуdnob-Zвевшений у探测ов льковов поцhoe операюра	2.5 dB
Incerteza de medicões	Målingsusikkerhed	Osakerhet for mätt Mittausen	epätarkkuus	Usikkerhet ved mäling	Порецность Измерения	2.5 dB
Nível de potência sonora ponderada A	A-vægct lydeffektniveau	A-vägd ljudeffektsnivá	A-painotettu äänentheo	A-vektet lyeffektniva	У探测ов А-bзveшений льковов поцhoe	94.1 dB(A)
Incerteza de medicões	Målingsusikkerhed	Osakerhet for mätt Mittausen	epätarkkuus	Usikkerhet ved mäling	Порецность Измерiones	2.5 dB
Polski Čeština Magyar Română Latviski Lietuviskai Eesti
Parametry technicne	Technické Údaje produktu	Termék műszaki adatal	Specificațile produsulul	Produkta specifikácijas	Gaminio techninés savybès	Toote tehnIllsed andmed
Bezprzewodowa pila lanciachowa	Akumulátorová štežová pila	Akkumulátoros lancfūrész	Fierăstrăul electric fãrã fi r	Bezvadu këdes zägis	Akumulatorinis grandininis pjuklas	Juhtmeta kettsaagi
Model Model Típus Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Model Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode ModeMode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Modiej A vdoje oblih	Láncvezető hossza	Lungime a barei de ghidare	Sledes garums	Kreipiamosios juostos ilgis	Juhltati pikkus
Napięcie znamionowe	Využitelná šteczć děláka	Hasznos vágáshossz	Lungime de tãiere適用able	Izmantojamais grişanas garums	Naujojamas pojvimo ilgis	Kasutatav lõke pikkus
Przechinak sztaltowy lanciaccha	Člnek štežu	Fog osztás	Lamele lanțului	Këdes asmenëi	Pjovimo grandinés dantukas	Ketl samm
Ogniwa napodowe lanciaccha	Pohon štežu levý	Lânc hajtószemek	Organ de transmètre a miçcãril lanțului	Piedznias këdes locekj	Grandiné pavara	Keti tee vasakul
Koão napodowe	Drive sprocket	Lânckerék	Pinion de antrenare	Këdesrats	Krumpliaratis	Ülekandevöll
Pojemnośc zbiornika oleju lanciachowego	Kapacita olejové nădrze pro fêtz	Lâncolaj tartályának terfogata	Capacitate rezervor uléi de lanç	Këdes ellas tvertnes tilpums	Grandinés alvos balelo türis	Ölipaagi maht
Masa (Bez akumuladora, z povodná, lâncuchem i pustym zbiornikiemi paliwa)	Hmotnost (Neni vložen akumulátor, s vodici listou, fêžem a prázdnou nădrži)	Tõmeg (Akkumulátor năkuli, lâncvezetövel, lançcalés üres tartályal)	Greunate (Färebaterie, cu lamă de ghidare, lanç Şi rezervor gol)	Svars (Bez akumuladora, ar sliedi, këdi un sukšu tvertni)	Svoris (Be akumulatorinës baterjos, su krejiptvu, grandine ir tusecu baku)	Mass (Ilma aku pakita, juhltatiga, keliga ja tühja paagiga)
Poziom vibracji (zgodnie z norma EN 60745-1; EN 60745-2-13)	Urovn vibrací (v souladu s EN 60745-1; EN 60745-2-13)	Vibraciós szint (az EN 60745-1; EN 60745-2-13 szerint)	Nivel de vibration (in conformitate cu EN 60745-1; EN 60745-2-13)	Vibracijs liimenis (saskanãar EN 60745-1; EN 60745-2-13)	Vibraciños lygis (pagal EN 60745-1; EN 60745-2-13 standart)	Vibratsoonitase (vastavall standardire EN 60745-1; EN 60745-2-13)
Uchwyt przydni	Předné rukojet'	Elülső fogantyú	Mâner anterior	Prieksejáris rokturis	Priekiné rankena	Eesmine käepide
Uchwyt tlyny	Zadné rukojet'	Hátsó fogantyú	Mâner posterior	Aizmugurejáris rokturis	Galiné rankena	Tagumine käepide
Niepewność pomiaru	Nejistota měfení	MérésBizonytalansága	Nesiguranta mâsurátorii	Mērijuma nenoteikītba	Matavimo paklaïda	Mōtümismāramatus
Poziom emisiži halasu (zgodnie z norma EN 60745-1; EN 60745-2-13)	Hladina emise hluku (v souladu s EN 60745-1; EN 60745-2-13)	Hangkibocsatási szint (az EN 60745-1; EN 60745-2-13 szerint)	Nivel emise zgomot (in conformitate cu EN 60745-1; EN 60745-2-13)	Trokşnu emisijas liimenis (saskanãar en EN 60745-1; EN 60745-2-13)	Skleidžiamo triukšmo lygis (pagal EN 60745-1; EN 60745-2-13 standart)	Helivömsuse tase (vastavall standardire EN 60745-1; EN 60745-2-13)
Poziom ciasnienia akusytznego (A) w meiji su operadora	Hladina akustického tlaku važéná funkci A v poloze obšluhy	A-súlyozott hangnyomàssztint a kezelö helyén	Nivel presiune sunet greunate A la posizjia operatorelui	Lietotäja pozicijäir a Novečtišs kragas spiedlena liimenis	A svorinis triuksmo slegio lygis operatoreus padétyje	A-kaalutud helirōhu tase operatori tõökolah
Niepewność pomiaru	Nejistota měfení	Mérésbizonytalansága	Nesiguranta mâsurátorii	Mērijuma nenoteikītba	Matavimo paklaïda	Mōtümismāramatus
A-wažony poziom natężenia halasu	Hladina akustického tlaku važéná funkci A	A-súlyozott hanglejesitmé-nyszint	Nivel de putere acustica ponderata A	A-límena skapas jaudas liimenis	A-svertinis akustinis lygis	A-kaalutud helivömsuse tase
Niepewność pomiaru	Nejistota měfení	Mérésbizonytalansága	Nesiguranta mâsurátorii	Mērijuma nenoteikītba	Matavimo paklaïda	Mōtümismāramatus

Hrvatski Slovensko Slovenica Béllapraj Žučinca Turce
Specifi kacije proizvoda	Specifi kacije Izdelka	Špecifi kácie produktu	Texhnicke xapačtepunctnik	Texhnici xapačtepunctnikino podukty	Ürūn teknik özelilkeri
Bežična lančana pila Brezzična motornažaga	Akumulatorová refazová pila	БezhimiñniţBepinken Trpnoh	Бezdpo沃а Палцюговплga	Kablosuz Motorlu Testere	OCS1830
Model Model Modelis	Model Modél	Dlžka vodiacej lishi	Дылхина на вODEцаташиha	Довжни на пурауя	18 Volts
Nazivni napon	Nazivna napetost	Menovite napatie	Hommaileн Волтack	Hommaileн Нарруга	Nominal voltaj
Brzina bezoptereşenja	Hitrost neobremjenega motorja	Rychlostnaprázdno C	KоростВЕнаворен реким	Ш趟дiktь БеЗ Habатукени	Yüksüz hiz 10 m/s
Duljina vodilice lanca	Dolžina meça	Dlžka vodiacej lishi	Дылхина на вODEцаташиha	Довжни на пурауяштейн	Kilavuz cubenju uzunlik
Korisna duljina vodilice	Dolžina uporabne površine zaŽaganje	Vyuzitehná dlžka reznania	Изэнзагема Дылхина на ряазанe	Корисна рікуча довжни	Kesme uzunluğu
Zubac lanca	Korak verige	Rozstup refaze	Сълес на ветрatingа	Итеньсвисть плл	Zincir hatvesi
Pogonske veze lanca	Obroč zobnika verige	Vodiace chánky refaze	Водаши зavenа ветрatinga	Зешацны пожбу	Zincir tahrk bagljantilari
Pogonski lančanik	Pogonski zobnik	Retazové koleso	Водаши тьбно каллero	Ланцогове кльце пожбу	Zincir tahrk dijsli
Kapacitet spremnika ulja za lanac	Kapaciteta posode za olje verige	Kapacita olejovej nádrze refaze	Вмостимост на розерова за ветрivingо масlo	Оьем маслгого вама палцуа	Yag deposu kapasitesi
Težina (Bez baterjie, s vodilicom, lancem i praznim spreminikom)	Teža (Brez baterjskega, z mecem, verigo in praznim rezervoarjem)	Hmolnost (Bez baterie, s vodiacou lištou, refazou a práždnou nádržou)	Телло (Бezбагега, сшина, ветрURA и пазен розервaging)	Bara (Бez akуллотор, з наразавлочуштaneously, палцогом i поожим baskom)	Aqirlik (batarya haric; Klavuz cubugu, zincir aigiriik; bos depoyla birlikte)
Razina vibracija (u skladu s EN 60745-1; EN 60745-2-13)	Nivo vibracij (v skladu s standardom EN 60745-1; EN 60745-2-13)	Uroveš vibráci (pod'la normy EN 60745-1; EN 60745-2-13)	Иbero на вибрациме (в съотberгстelve c EN 60745-1; EN 60745-2-13)	Ровь bivalpaцils (вларлдю do EN 60745-1; EN 60745-2-13)	Titreşim sevlyesi (EN 60745-1; EN 60745-2-13 uyarinca)
Prednja ručka	Sprednji ročaj	Predná rukovāt	Прееда ръкхватka	Прееда ручka	Ön Kulp
Stražnja ručica	Zadnji ročaj	Zadná rukovāt	Задна ръкхватka	Задна ручka	Arka Kulp
Neodredenostmjerenja	Negotovost meritve	Nespøahlivost merani	Hсигурист на Измерваhtо	Невисянения в Вимирочия	Ölçüm bilinmyor
Razina emisijsbuke (u skladu s EN 60745-1; EN 60745-2-13)	Raven emisijs hrupa (v skladu s standardom EN 60745-1; EN 60745-2-13)	Uroveš emisiš hluku (pod'la normy EN 60745-1; EN 60745-2-13)	Иbero на ушимье emicini (В съотberгстelve c EN 60745-1; EN 60745-2-13)	Ровь ушу'my (вларлдю do EN 60745-1; EN 60745-2-13)	Gürültü emisyon sevlyesti (EN 60745-1; EN 60745-2-13 uyarinca)
Ponderirana razina zvučne snage na položaju operatera.	ZA ovrednotena vrednost zvučnega tlaka pri upravljacuv	Vázenzá A hladina akustického tlaki na pozici obshuhujuce osoby	Иbero на ушимье ongharne c равишие А на мостоту на оретаporta	Ровь звухово ТSCKY зашиkanою А за oneparotaporta пистою	Kullanicci pozitsyonundaki A agirklki ses basinci sevlyesti
Neodredenostmjerenja	Negotovost meritve	Nespøahlivost merani	Hсигурист на Измерваhtо	Невисянения в Вимирочия	Ölçüm bilinmyor
Ponderirana razina zvučne snage	A-izmerjena raven zvučne moči	Vázenzá A hladina akustického vykonu	Иbero на силata нашиma с равишие А	A-zaхжени СөүковöлnotyxнOSTI	A agirklki ses guču sevlyesti
Neodredenostmjerenja	Negotovost meritve	Nespøahlivost merani	Hсигурист на Измерваhtо	Невисянения в Вимирочия	Ölçüm bilinmyor
English Français Deutsch Espanol Italiano Nederlands
Battery and charger Batterie et chargeur Akku und Ladegerät Batteria y car-gador Batteria e caricatore Accu en oplader
Model Modèle Modell Modelo Modello Model
Battery pack Batterie Akku Baterla Batteria Accu
Not included Non compris Nicht im Ledeferumfang enthalten No inclusio Non incluso Niet inbegren
Weight	Poids	Gewicht	Peso	Peso	Peso
Charger	Chargeur	Ladegerät	Cargador	Caricatore	Lader
Not included Non compris Nicht im Ledeferumfang enthalten No inclusio Non incluso Niet inbegren
Compatible battery packs	Packs batterie compatibles	Kompatible Akkus	Paquetes de batería compatibles	Gruppo batterie compatibili	Compatiblele accompanies
Compatible Charger	Chargeur compatible	Kompatibles Ladegerät	Cargador compatible	Caricatore compatible	Compatiblele oplader
Replacement Part (Bar and Chain)	Pièce(s) de rechange (Guide-chaine et chaine)	Ersatzteile (Schiene und Kette)	Piezas de repuesto (Barra y cadena)	Parti di ricambio (Barra e catena)	Vervangonderdelen (Ketting en zwaard)
Manufacturer	Fabricant:	Hersteller	Fabricante	Ditta produtrice	Fabrikant
Chain	Chaîne coupante	Kette	Cadena	Catena	Ketting
Bar	Guide-chaine	Schwert	Barra	Barra	Zwaard

Português	Dansk Svenska	Suomi Norsk	Руssкý
Bateria e carregaror	Batteri og oplader	Batteri och Batterilladdare	Akku ja laturi Batteri og lader Akku	MujЯторнaya 6batapereи 3apядное усточtlevo
Modelo Model Modell Malli Modell	Modélb					OCS1830
Bateria Batteri Batteri Akku Batteri	Akkymулайтор
Não incluío Medfolger ikke	Medfoljer inte	Ei mukana	Ikke inkludert	В комплент не вховот
Gewicht	Vikt	Vægt	Vekt	Paino	Hmotnost	-
Carregaror	Oplader	Batteriladdare	Laturi	Lader	Зарадное усточtlevo
Não incluío Medfolger ikke	Medfoljer inte	Ei mukana	Ikke inkludert	В комплент не вховот
Baterias compativeis	KOMPATIBLE Batterier	Kompatabla batteripaket	Yhteensopivat akut	KOMPATIBLE batteripakker	Совмостимая akсымостимая 6batapere	RB18L13, RB18L15, RB18L20, RB18L25, RB18L26, RB18L40, RB18L50
Carregaror compativel	Kompatabel oplader	Kompatabel laddare	Yhteensopiva laturi	Kompatabel lader	Совмостимoe зардное усточtlevo	BCL14181H, BCL14183H
Peças de substituição (Barra e corrente)	Reservedele (Svær od kæde)	Ubytesdelar (Klinga och kadja)	Varaosat (Terälevy ja ketju)	Erstatningsdeler (Sagsverd og kjede)	Запасные чаши (Пльнairesшниюць)
Fabricante	Producent	Tillverkare	Valmistaja	Produsent	Изrotobител	Ryobi	Oregon	Tri-link
Corrente	Kæde	Kedja	Kelju	Kjede	Пльнairesць	RAC227	90PX045XTT	CL14345PB
Barra	Svær	Stöd	Terälevy	Skinne	Шина	RAC226	591057	M1431245-1041HL

Polski Čeština Magyar Română Latviski Lietuviškai Eesti
Akkumulator i ladowarka	Nabiječka a baterie Akumulátor és tõltő	Bateria Şi incârcâtorul	Akumulators un lădetãjs	Akumullatorius ir ikroviklis	Aku ja laadija
Model Model Típus Model Modelis Modelis Model
Akkumulator Baterie Akumulátor Accumulator	Akkumulators Baterija Aku pakeliga
Brak w zestawie	Není obsaženo	Nem tartozék	Nu este inclus	Nav lekjouts	Nepriderdama	Ei ole komplektis
Greutate	Waga	Bec	Tömeg	Teža	Težina	Mass
Ladowarka	Nabiječka	Tõltő	incârcâtor	Lădetãjs	Ikroviklis	Laadija
Brak w zestawie	Není obsaženo	Nem tartozék	Nu este inclus	Nav lekjouts	Nepriderdama	Ei ole komplektis
Pasujace akumulatory	Kompatibilni akumúlátory	Kompatibilis akumulátorok	Accumatori compatibili	Savietojami akumulatoru komplekti	Suderinami baterijos paketai	Ühilduvad akupaketid
Zgodna ladowarka	Kompatibilni nabljéčka	Kompatibilis tõltő	incârcâtor compatibil	Saderigs lădetãjs	Suderinamas ikroviklis	Ühilduv laadija
CzęSci zamienne (Prowadnica i lǎncuch)	Náhradní dilly (Lišta a štež)	Cserealkatrészek (Lancvezető és lánç)	Pliese de schlmb (Bará ši lant)	Rezerves dalas (Sliede un këde)	Atsarginés detales (Juosta ir granîne)	Asendusosad (Juhtlatt ja kett)
Producent	Výrobce	Gyártó	Producător	Ražotãjs	Gamintojas	Tootja
Láncuch tracy	Ostrá Čast šetěžu	Fürészzlanc	Lanțul ferăstrăului	Zágēşanas këde	Pjovimo granîne	Kett
Prowadnica	Lišta	Lancvezető	Lamã	Sliede	Apsagas	Juhtlatt

Hrvatski Slovensko Slovenica Бългама Украінсыка Turce
Baterija i punjač	Baterija in polnilnik	Akumulátor a nabljacka	Батери в заю усточево	Актуларов i заюпни рислав	Pil ve Şarj cihazı
Model Model Model	elis Model Model	Model				OCS1830
Balerija Akumulator Baleria Bafteria	Akyumларога			6atapere	Pll
Nije uključeno Ni prilozeno Nie je	súcastou balenia	He e Bkliquelineso		He bхodить Dahil değildir
Masé	Svars	Hmotnost'	Ternno	Bara	Ağırlik	-
Punjač	Polnilec	Nabljacka	Зарадно усточево	Зарадно рислав	Şarj cihazı
Nije uključeno Ni prilozeno Nie je	súcastou balenia	He e Bkliquelineso		He bхodить Dahil değildir
Kompatibilna pakiranja baterija	Združljive baterije	Komatbiliné"Justnotky akumulatórorov	Сымechимбатери	Суmichi akтуларов i相关内容	Uyumu pil takimleri	RB18L13, RB18L15, RB18L20, RB18L25, RB18L26, RB18L40, RB18L50
Kompatibilni punjači	Združljiv polnilec	Komatbiliná nabljacka	Сымechимеzerдно усточево	Суmichizerдно рислав	Uyumu Şarj cihazı	BCL14181H, BCL14183H
Zamjena dijelova (Vodilica i lanac)	Nadomestnl deli (Meč in veriga)	Náhradné dlely (Lišta a refaz)	Рezервни чasts (Шиа и вориа)	Запасни чasts (шанга i панцог)	Yedek Parça (Gövde ve Zincir)
Proizvodač	Proizvajalec	Vyrobca	Прoiníвionate	Виробnék	Üretici	Ryobi	Oregon	Tri-link
Lanac	Veriga	Ret'az	Рекеца вориа	Ланцor	Zincir	RAC227	90PX045XTT	CL14345PB
Vodilica	Meć	Lišta	Шиа	Штanhа	Gövde	RAC226	591057	M1431245-1041HL

EN Vibration level

WARNING

Beyan edilen titresim degeri standar bir test yontemi ile olçumlustur ve bir aleti digerile karslaastirmak icin kullanilabilir.

Beyan edilen titresim degeri bir maruz kalma on degerlendirmesinde kullantilabilir.

Güc destekli aletin fii kullamimi sirasinda medyana gelen teitşim emisyonu aletin kullanlma sekline bagl olarak beyan edil tom planed degerdner farkli olalibr.

Kendinizi kurumak icin aletin aqilip kapatlma sayisi ve tetik suresinin yan sira rolantide calistugi zaman gibi calisma dongusunde yer alan tum parcalari dikkate alarak gergek kullanim kosullarinda maruz kalma hesaplasina dayali guvenlik onlemleni belirleyin.

EN RYOBI® WARRANTY APPLICATION CONDITIONS

Alimdan kaynaklanan yasal haklara ekormalak, urun asagida belirtilen garantikapsamindadir.

1. Tuketiciler icin 24 ay olan garanti suresi, urunun satin alindi tarihe baslar. Bu tarhin bir fatura ya da alim kanityla belgelensesi gerekir. Urun sadece tuketim ve ozel kullanim icin gelistirilmis ve adanmistr. Bu deneden, profesyonel ya da ticari kullanim halinde garanti kapsam saglanmaz.
2. Bahçé alelérinin bir böllumü (AC/DC)icens nyobitools.eu sayfasindaki kayit islemini kullanarak garantinin belirtilen surenin ötesine uzatma imkani mevcuttur. Alelerin garanti sresinin uzatilmasa uygun olup olmadigi magazalarda ve / veya ambalajda aqikca belirlimis olup, urün dokumantasyonunda gosterilir. Son kullanici nin yeni aldigi aleliri satin alma tarihini izeyen 30gün icinde kaydetirmesi gerekir. Son kullanici ikamet ettiği ülkede, bu seçeneşginGPCeri olduu cevrimci kayit formunda belirlimisse, uzatilmis garantı sresimi icin kayt yaptirabilir. Dahasi, son kullaniclarin cevrimi giris icin gerekli verilerin kaydedilmesine izin vermeli ve hukum ve kosullari kabul emelidir. E-posta ile gonderilen kayit teytim makbuze ve alim tarihini gosten erijonal fatura uzatilmis garantinin kanınl ocarak degerlordirlir.
3. Garanti, urunun alim tarihindeki isciklik ve malzeme kusurlari nedeniyle garanti suresi incnde olusacak butun arizalarini kapsar. Bu garanti onarim ve deigistirmye siniri olup, tesadufu ya da dolayil hasarlar da dahil, ancak bunlarla kisiti olmayan baska hicbir taahdukupsamaz. Garanti, urunun kotu, kullanic kilavuzuna aykir kullanilmiya da yanis baglammis olmasi halinde geelerigi degildur. Bu garanti asagidakileri kapsamaz:

-urunde, yanlis bakimdan kaynaklanan herhangi bir hasar
-degistirilmis ya da modifiye edilmis herhangi bir urun

• original tanitim isarefteri (ticari marka, seri numarasi) sillinmis, degistirilmis ya da kaldirimis herhangi bir urun
  -kullanma kilavuzuna uymamaktan kaynaklanmis herhangi bir hasar -herhangi bir AT di s urun

• kalifiye olmamiş personel tarafindan ya da onceden Techtronic Industries onay alinmadan onarilmis herhangi bir urün.
  -uygunsuz guc kaynagina (amper, voltaj, frekans) baglanmis herhangi bir urun

• uygunsuz bir yakit kansiimiyla (yakit, yag, yap yuzdesi) kullanilmis herhangi bir urun
• harici etkenlerden (kimyalas, fiziksel, darbe) veya yabanci cisilmelerden kaynaklanan her turihasar

normal asinir ve yipranir aksam
-uygunsuz kullanim, aletin asiri yuklenmesi

-onaysiz aksesuar veya parca kullanimi

• Karbüratorlere uygulanacak her turlu periyodik ayar, bakim veya temizlik
  Darbe Dügmeleri, Tahrik Kayilari, Kavrama, Citi Budama ya da Cim Bigme Makinelerinin Biçaklari, Kayis Kosumlar, Kabolu Gaz, Komur Firçalari, Güç Kablosu, Disler, Keçe Rondelar, Baglanti Pimleri, Üfeyici Pervaneleri, Üfeyici ve Vakum Borulari, Vakum Torbası ve Kayilari, Kilavuz Cubuklari, Zincir Testerele, Hortumlar, Konektör®, baglantilar, Puskurtme Memeleri, Carklar, Puskurtme Cubuklari, Dahili Makaralar, Harici Makaralar, Kesme Telleri, Bujiler, Hava Filtreleri, Gaz Filtreleri, Mallama Biçaklari vb. gibi parçalari kapsayan, ancak bunlarla siniri olmayan,assistant ne meyine yipranmaya tabi bileşenler (aksam ve aksesuarlar).

• Ürünun servis icin her ülke de asagidaki servis istasyonlari adres listesinde yer alan yetkili bir RYOBI servis istasyonuna gonderlmesi ya gotürulmesi gereklid. Bazi ülkederle, yerel RYOBI distributörūnüz urünu RYOBI servisi teşkilatina goodermey:iustlenir. Bir urün bil RYOBI servis istasyonuna gonderlirken, urünun Güvenli bir bicomde ambalajnanmasi, benzin gib tehlikel maddeler icermemesi, gonderenin adresini taşimasi ve arizanin kisa bir acijklamasini icermesi gerekir.

• Bu garanti kapsaminda yaplacak onarim / degisiklik ucretiszdir. Garanti suresinin uzatilmasi ya da yeniden baslatilmasi anlamina gelmez. Degisirilmis parcalar veya aletler bize ait olur. Bazi ülkernde teslima ucretleri veya posta cidererinin gonderici tarifandan odemesi gerekir. Alimdan kaynaklanan yasal haklariniz etkilenmez
• Bu Garanti Avrupa TopluLUg, Isvcre, Izlanda, Norvec, Liechtenstein, Türkiye ve Rusya'da gecerlidir. Bu alanlarin disinda, baska bir garantinin gereleri olup olmadigi belirelemek icin lufen yetkil RYOBI distributuruzle irtbata geleçn.

YETKILI SERVIS MERKEZI

En yakin yetkili servis merkezini ögrenmek ici http://uk ryobitools.eu/ header/service-and-support/service-agents sitesine girin.

Is bu belge ile bu urunun

Kablosuz Zincir Testere

Marka: Ryobi

Model numarasi: OCS1830

Serinumarasaralgi:46211501000001-46211501999999

asaigidaki Aynupa Direktiflerine ye uyumlastrilmis standartlara uygun olduqunu

began ediyorum

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 2011/65/EU, EN 60745-

Guvenceli ses gucu seviyesi: 96

2005/88/AT ile degistirilen 2000/14/AT Direktifi Ek V uyarinca uygunluk

degerlendirmesi yontemi.

Onayli kurulus, 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431

Nurnberg, Almanya AT tipi onay testini gereckleistiristir ve sertifka numarasi

asaqidadir:BM503672230001

Andrew John Eyre (BEng, CEng, MIET)

Mevzuat ve Güvenlik Baskan Yardimcisı

Teknik dosyayi derlemekle yetkili sorumlu:

Alexander Krug, Idari Mūdūr

Techtronic Industries GmbH
