KULLANIM KILAVUZU WX251.1 WORX

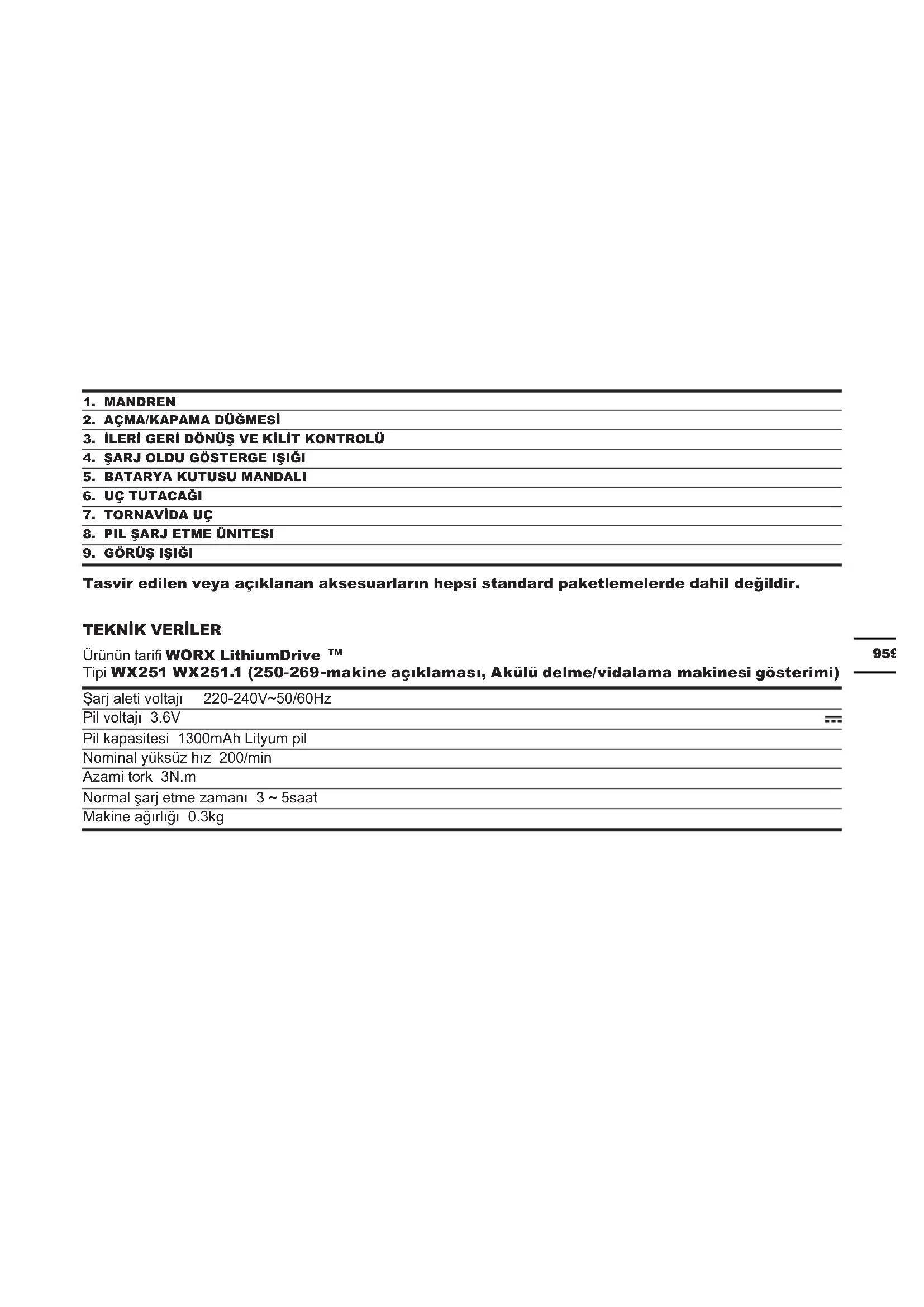

3. İLERİ GERİ DÖNÜŞ VE KİLİT KONTROLÜ

Tasvir edilen veya açıklanan aksesuarların hepsi standard paketlemelerde dahil değildir.

Tipi WX251 WX251.1 (250-269-makine açıklaması, Akülü delme/vidalama makinesi gösterimi) Şarj aleti voltajı 220-240V~50/60Hz Pil voltajı 3.6V Pil kapasitesi 1300mAh Lityum pil Nominal yüksüz hız 200/min Azami tork 3N.m Normal şarj etme zamanı 3 ~ 5saat Makine ağırlığı 0.3kg9796

EN 60745’e göre belirlenen toplam titreşim değeri: Tipik ağırlıklı titreşim Titreşim emisyon değeri a

Değişkenlik K = 1.5m/s² Uyari: Güçle çalışan aletin titreşim salınım değeri, aşağıdaki örneklere ve aletin nasıl kullanıldığına bağlı olarak, bildirilen değerden farklılık gösterebilir: Aletin nasıl kullanıldığı ve malzemelerin nasıl kesildiği veya delindiği. Aletin iyi durumda ve iyi bakılmış olup olmadığı. Alet için doğru aksesuarın kullanılması ve bunların keskin ve iyi durumda olup olmadıkları. Tutacak yerdeki kolun sıkılığı ve herhangi bir titreşim önleyici aksesuarın kullanılıp kullanılmadığı. Ve aletin tasarlandığı amaca ve buradaki talimatlara göre kullanılıp kullanılmadığı. Bu aletin kullanımı yeterli derecede idare edilmezse, el-kol titreşimi sendromuna neden olabilir. Ağırlıklı ses basıncı L

64dB(A) Ağırlıklı ses gücü L

3.0dB(A) Ses basıncı 80dB (A) aşarsa kulaklık kullanınız

Uyari: Kesin olmak gerekirse, kullanım durumu sırasındaki maruz kalma seviyesinin tahmini yapılırken aletin kapalı olduğu, boş olarak çalışıp herhangi bir iş yapmaması gibi çalışma döngüsünün tüm parçaları hesaba katılmalıdır. Toplam çalışma süresi boyunca, bu maruz kalma seviyesini önemli ölçüde azaltabilir. Titreşime maruz kalma riskinizi indirmeye yardımcı olmak. HER ZAMAN keskin keskiler, matkap ve bıçaklar kullanın Bu alete talimatlara uygun olarak bakım yapın ve iyi yağlayın (uygun olarak yerlere). Alet düzenli olarak kullanılacaksa, titreşimi önleyici aksesuarlara yatırım yapın. Aletleri 10

C ve altı ısılarda kullanmaktan kaçının. Herhangi bir titreşimli aletin kullanımını bir kaç güne dağıtmak için iş programınızı planlayın. AKSESUARLAR 3-5saat şarj aleti 1 Tornavida uç bits 17 Düz: 3,4,5,6mm 4 çapraz: PZ0,PZ1,PZ2.PZ3 4 Phillips:PH0,PH1,PH2,PH3 4 kare: S1,S2 2 Tork: T10, T15 2 50mm tornavida uç: PH2 1 Manyetik tepsi 1 Bütün Aksesuarlarınızı bu cihazı aldığınız mağazadan almanızı tavsiye ederiz. Tanınmış markalı iyi kalite aksesuar kullanınız. Seçeceğiniz ölçü yapmaya giriştiğiniz işle bağlantılıdır. Daha fazla bilgi için aksesuar paketini tetkik ediniz.9998

1. Aşırı kullanım veya sıcaklık durumlarında pİl sızıntısı

oluşabilir. Pil sıvısı cilt ile temas ederse, sabon ve su ile yıkayın ve limon suyu ve sirke ile durulayın. Sıvı göz ile temas ederse, birkaç dakika su ile yıkayın ve derhal doktorunuz ile temasa geçiniz.

2. Pilleri asla yakmayın, ateş içinde patlayabilir.

3. Sızan pili şarj etmeyin.

4. Tornavida üretici rması tarafından önerilmeyen

veya satılmayan bir aksesuarın veya şarj aletinin kullanılması yangın tehlikesi, elektrik çarpması veya kişilerin yaralanması riski ile sonuçlanabilir.

5. Bir duvara vidalamadan önce şüphelenmeniz

durumunda metal/voltaj detektörünü kontrol ederek elektrik, gaz veya su besleme hatlarını kırmadığınızdan emin olun.

6. Tornavidayı yerleştirmeden önce, hareketli olan tüm

parçaların durduğundan emin olun.

7. Vidalarken veya delerken sık sık saplanma

durumundan kaçının, bu durum pillere zarar verebilir.

8. Şarj aygıtını sadece AC beslemesine bağlayın.

9. Tornavida pilini sadece uygun şarj aletini kullanarak

10. Şarj aleti ve tornavida neme karşı korunmalıdır!

11. Şarj aletini dışarıda kullanmayın.

12. Aleti sıcaklığın 39ºC’ye ulaştığı veya geçtiği yerlerde

saklamayın veya kullanmayın. (Yazları dışarıdaki barakalar veya metal yapılar gibi).

13. Pil ünitesini daima 2ºC ile 35ºC arasındaki sıcaklıklarda

şarj edin. İdeal şarj etme sıcaklığı 18ºC ile 29ºC arasıdır.

14. Pilin veya şarj aletini kısa devre yaptırmayın.

15. Şarj aderken “+/-“ kutuplara dikkat edin.

16. Ucun görünmeyen elektrik kablolar na temas etme olas

l ğ olan işlerde elektrikli el aletini sadece izalosyonlu tutamağ ndan tutun. Elektrik ak m ileten kablolarla temasa gelindiğinde elektrikli el aletinin metal parçalar elektrik ak m na maruz kal r ve kullan c elektrik çarpmas na uğrayabilir. ŞARJ ALETINIZ IÇIN ILAVE GÜVENLIK TALIMATLARI

1. Bu cihazı kullanmadan önce lütfen bu kullanım

kılavuzunu dikkatle okuyunuz.

2. Şarj cihazı sadece iç mekanlarda kullanılır.Yağmur

veya suya maruz bırakmayınız.

3. Şarj edilmeyen bataryaları şarj etmeyiniz .

4. Besleme kablosu hasar görürse tehlikeli bir duruma

sebep olmamak için üretici, servis yetkilisi veya benzeri nitelikli kişiler tarafından değiştirilmelidir.9998

Not: Bu cihazı kullanmadan önce lütfen bu kullanım kılavuzunu dikkatle okuyunuz. Usulüne uygun kullanım Bu elektrikli el aleti; vidalar n tak l p sökülmesi ile ahşap, metal, ve plastik malzemede delme işleri için geliştirilmiştir.

1. Pillerin şarj edilmesi

a) Pillerin şarj edilmesi Verilen pil şarj aleti makineye takılan liyon pil ile eşleşmektedir. Başka bir şarj aleti kullanmayın. Liyon pil derin şarj etmeye karşı korunmaktadır. Pil boşken, makine koruyucu devre ile kapanır: Alet tutamağı daha fazla dönmez. Sıcak bir yerde veya ağır kullanım sonrası, pil ünitesi şarj etmek için çok sıcak olabilir. Yeniden şarj etmeden önce pilin soğumasını bekleyiniz. Pil ilke kez şarj edildiğinde ve uzun süreli kullanımın ardından pil sadece yaklaşık %60 şarjı kabul edecektir. Ancak, birkaç şarj ve deşarj döngüsünün ardından pil %00 şarjı kabul edecektir. b) Pili şarj etmek için önemli notlar Yeni tornavidanızdaki pil tesisten çıkarken şarj edilmez. Dolayısıyla ilk kez kullanmadan önce 3~5 saat şarj edilmelidir! Kullanıcı, yaralanma riskini azaltmak için talimat kılavuzunu okumalıdır. Uyari Kulaklık takınız Koruyucu gözlük takınız Toz maskesi takınız Sadece iç mekanlar için Yağmura veya suya maruz bırakmayınız Yakmayınız Pilleri atmayın, bitten pilleri bölgenizdeki yerel toplama yerine veya geri dönüşüm noktasına iade edin.101100

c) Şarj etme (Bkz. A) Şarj aletini uygun bir elektrik prizine takın, gösterge yanmayacaktır. Ardından tornavidayı pil şarj aletine yerleştirin, gösterge (Kırmızı) şarj sırasında yanacaktır. Pilin 3~5 saat şarj olmasını bekleyin. Gösterge daha fazla yanmadığında pil tam şarj olur. Ardından şarj etme şini soketten çıkarın ve tornavidayı şarj aletinden alın, tornavida kullanıma hazırdır. Önemli: Şarj ederken, şarj aleti ve tornavida dokunulmayacak kadar ısınabilir, bu normaldir ve bir sorun olduğunu göstermez.

2. Çalıştırma talimatları

Tüm parçaların düzgün bir şekilde çalıştığını ve anormal ses veya kıvılcım olmadığını göstermek için kullanmadan önce tornavidayı kontrol edin. Bağlayıcıları sürmeden önce, arkadaki duvarları yangına, diğer elektrik tehlikelerine veya herhangi bir hat geçip geçmediğini öğrenmek için kontrol edin.

3. Uçların takılması ve çıkarılması

Verilen herhangi bir kısa ucu kullanmak için, ucu aynaya (1) takın. Ucu çıkarmak için, yapmanız gereken sadece aynadan (1) çıkarmaktır. (Bkz. B)

4. Bağlantı ucu tutacağı nasıl kullanılır (A)

Bağlantı ucu tutamağını kullanmak için, ucu (7) takın ve ardından aynaya (1) yerleştirin. (Bkz. C)

5. Yön değiştirme (Bkz. D)

Ok işaretli dönme yönünü delme ve tornavida işleminde ileri döndürmek için kullanınız “ ” (KOL sola ittirilir). Okla işaretli ters döndürme işlemi sadece vida sökmek veya sıkışmış matkap uçlarını kurtarmak için kullanılır “

Uyari: Mandren dönmekte iken ASLA istikamet değiştirmeyiniz. Durmasını bekleyiniz. !

6. Tam otomatik mil kilitleme (Otomatik

kilitleme) Açma/kapama anahtarına (2) basılmadığında tornavida aynası (1) kilitlenir. Pil boşken dahi vidaların takılmasına olanak sağlar ve makinenin manuel tornavida gibi kullanılmasına olanak sağlar. Önemli: Manuel bir alet kullanırken, Açma/Kapama anahtarına (2) basmayın. Aksi halde tornavida hasar görebilir.

7. Görüş ışığının kullanılması (9) (Bkz. E)

Görüş ışığı daha az ışık bulunan ortamlarda net görüş elde etmenize olanak sağlar. Işığı açmak için açma/ kapama anahtarına basın. Açma/kapama anahtarını serbest bıraktığınızda, ışık sönecektir. BAKIM Sizin elektrikli aletinizin ilave yağa ve bakıma ihtiyacı yoktur. Aletinizin içinde servis gerektiren aksam101100

bulunmamaktadır. Aletinizi temizlerken asla su veya kimyasal kullanmayınız. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller toza uzak ortamda yapılmalıdır. Havalandırma yarıklarında kıvılcımlar görebilirsiniz. Bu normaldir ve aletinize zarar vermez. ÇEVREYİ KORUMA Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte atılmamalıdır. Mümkün olduğu ölçüde yeniden dönüşüm imkanlarından yararlanınız. Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız.103102 103102

Biz, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Ürünümüzün aşağıdaki direktiere uygun olduğunu beyan ederiz, Ürünün tari

Aşağıdaki direktiere uygundur: EC Makine direkti EC Elektromanyetik uygunluk direkti Uyulmakta olan standartlar

Teknik dosyayı oluşturmaya yetkili kişi,
