BEDIENUNGSANLEITUNG WX251.1 WORX
D Übersetzung der Originalanleitung
Theodor-Heuss-Ring 1-3
50668Koln

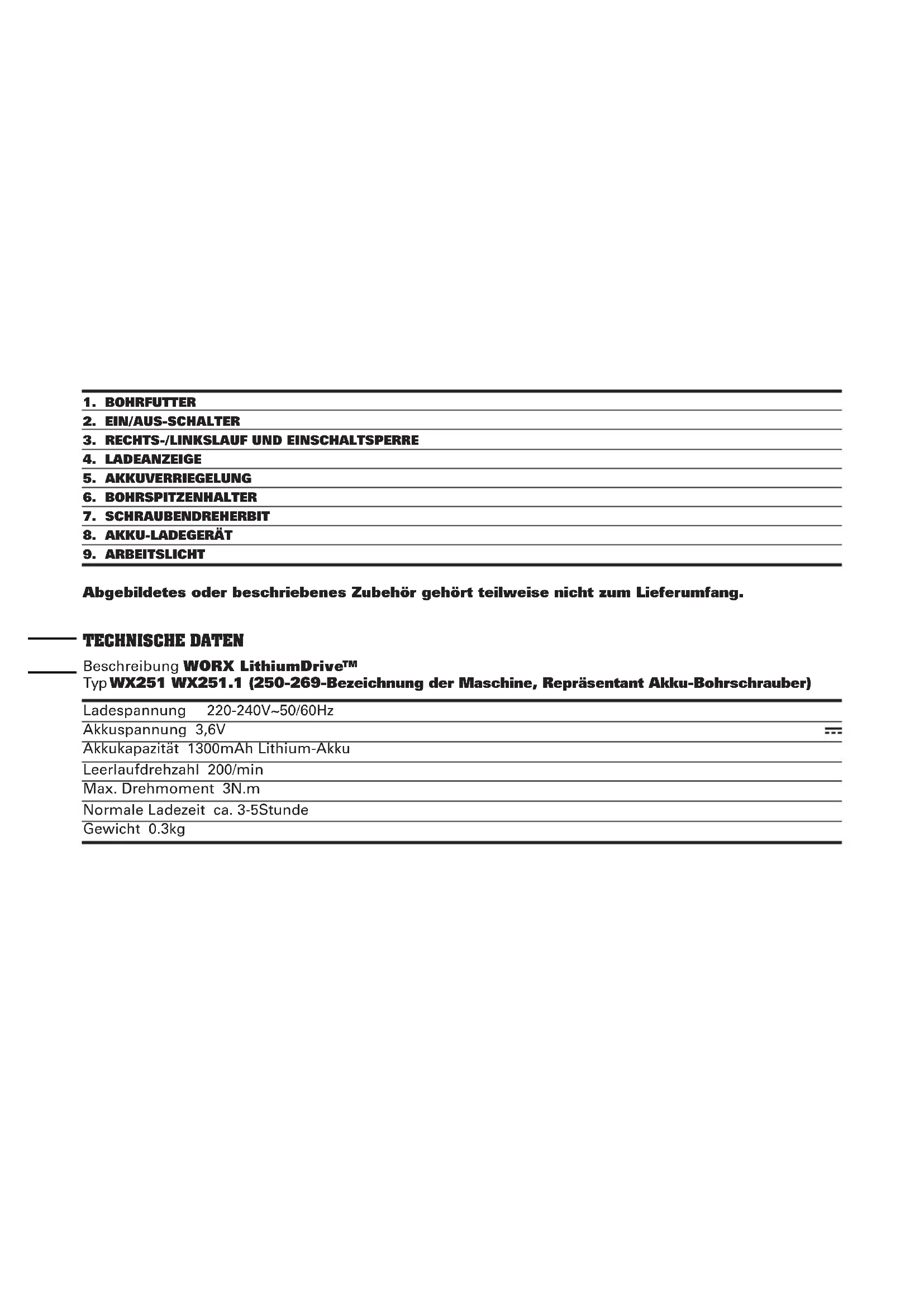

- BOHRFUTTER
- EIN/AUS-SCHALTER
- RECHTS-/LINKSLAUF UND EINSCHALTSPERRE
- LADEANZEIGE
- AKKUVERRIEGELUNG
- BOHRSPITZENHALTER
- SCHRAUBENDREHERBIT
- AKKU-LADEGERAT
- ARBEITSlicht
Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.
TECHNISCHE DATEN
Beschreibung WORX LithiumDriveTM
Typ WX251 WX251.1 (250-269-Bezeichnung der Maschine, Repräsentant Akku-Bohrschrauber)
Lodespannung 220-240V\~50/60Hz
Akkuspannung 3,6V
Akkukapazität 1300mAh Lithium-Akku
Leerlaufdrehzahl 200/min
Max. Drehmoment 3N.m
Normale Ladezeit ca. 3-5Stunde
Gewicht 0.3kg
INFORMATIONENÜBER LÄRM
| Gewichteter Schalldruck LpA 64dB(A) |
| Gewichtete Schallleistung LwA 75dB(A) |
| KpA & KwA 3.0dB(A) |
| Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A) |
INFORMATIONENÜBER VIBRATIONEN
| Vibrationsgesamtmesswertermittlung gemäß EN 60745: | |
| Typischer gewichteter Vibrationswert | Vibrationsemissionswert ah=0.63m/s2 |
| Unsicherheit K = 1.5m/s2 | |
Warning: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des
Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:
Wie das Werkzeug verwendet wird und Materialen geschritten oder angebohrt werden.
Das Werkzeug ist in gutem Zustand und gut gepflegt.
Verwendung des wichtigen Zubehörs für das Werkzeug und Gewährleistung seiner Scharfe und seines gutezustands.
Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.
Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.
Wird these Werkeug nicht anemessen gehandelt, kann es ein Hand-Arm-Vibrationsyndrom erzeugen.
Warning: Um bereits zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnittte
während tatsächcher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug
ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf
These Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.
Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.
Verwenden Sie IMMER scharfe Meissel, Bohrer und Sageblätter.
Pflegen Sie diesen Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).
Bei regelmäßiger Verwendung these Werkzeugs sollenn Sie in Antivibrationszubehör investieren.
Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturesen von 10^ oder darunter.
Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.
ZUBEHÖRTEILE
Stick. 3-5h Oplader 1
Stuck Schraubendreherbit 17
Stick flach: 3,4,5,6 mm 4
Stuck kreuz: PZ0, PZ1, PZ2, PZ3 4
Stuck Phillips:PH0,PH1,PH2,PH3 4
Stuck vierkant: 1,2 2
Stuck Torx: T10, T15 2
Stück 50mm Schraubendreherbit: PH2 1
Stick Magnethalter 1
Wir empfehlen Ihnen, sãmtliche Zubehörteile beim selbst Fachhandl der zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern.
Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät SieGREne.
ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR IHREN SCHRAUBENDREHER
- Der Akku kann bei extremer Verwendungsweise oder bei extremen Temperaturen auslaufen. Kommt die Akkusäure mit der Haut in Kontakt, waschen Sie sie gründlich mit Wasser und Seite und spulen Sie sie mit Zitronensaat und Essig nach. Kommt die Akkusäure mit den Augen in Kontakt, spulen Sie sie mehrere Minuten lang mit klarem Wasser aus und suchen Sie dann sofort einen Arzt auf.
- Werfen Sie Akkus nie ins Feuer, dann sie konnen explodieren.
- Laden Sie einen ausgelaufenen Akku nicht auf.
- Bei Verwendung von Zubehör oder eines Ladegerats, das vom Schraubendreher-Hersteller nicht genehmigt oder angeboten wird, kann Brand, Stromschlag oder Körperverletzung erfolgen.
- Bevor Sie in eine Wand schrauben, sollenn Sie im Zweifelsfall mit einem Metall-/Spannungsprüfter überprüfen, dass Sie auf keine Elektrizitäts-, Gas-oder Wasserrohrleitungen treffen.
- Vor dem Ablegen des Schraubendrehers sollenn Sie sich vergewissern, dass alle beweglichen Teile komplett angehalten haben.
- Vermeiden Sie beim Schrauben oder Bohren hαufiges Abwürgen des Geräts aufgrund von Überlastung, da dies die Akkus beschädigten kann.
-
Schlieben Sie das Ladegerät nur an den Netzstrom an.
-
Laden Sie den Akku des Schraubendrehers nur mit dem passenden Ladegerät.
- Das Ladegerät und der Schraubendreher mösen gegen Feuchtigkeit geschützt werden!
- Verwenden Sie das Ladegerät nicht im Freien.
- Lagern oder verwenden das Werkzeug und den Akku nicht an Orten, wo die Temperatur auf 39^ oder hoher ansteigen kann. (Z.B. Bauhütten im Freien oder Metallgebäude im Sommer).
- Laden Sie den Akku immer bei Temperaturen zwischen 2^ und 35^ . Die ideale Ladetemperatur liegt zwischen 18^ und 29^ .
- Schlieben Sie die Kontakte des Akkus oder des Ladegerats nicht kurz.
- Achten Sie beim Laden auf die Polarität + / - harging.
- Fassen Sie das Elektrowerkzeug nur an denisolierten Grifflächen an, wenn Sie rbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffenkann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR IHR LADEGERAT
- Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.
- Das Ladegerät ist nicht für eine Verwendung im
Freien vorgesehen.Setzen Sie das Werkzeug niemals Regen oder Feuchtigkeit aus.
- Versuchen Sie nicht, Trockenbatterien aufzuladen.
- Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beaufragten oder einerähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.
SYMBOLE
Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt
Warning
Tragen Sie Gehorschutz, Wenn Sie die Elektrowerkzeug benutzen.
Beim Arbeiten mit der Elektrowerkzeug,
tragen Sie eine Schutzbrille.
Tragen Sie eine Elektrowerkzeug
Nicht im Freien verwenden
Vor Regen und Feuchtigkeit schützen
Nicht verbrennen
Akkus nicht mit dem Hausmull entsorgen.
Bringen Sie verbrauchte Akkus zur Sammel- oder Recyclungstelle vor Ort
HINWEISE ZUM BETRIEB
Hinweis: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindreten und Losen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.
1. Wiederauflagen der Akkus a) Laden des Akkus
Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-ilonen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät.
Der Lithium-lonen-Akku ist gegen übermaßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr. In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen.
Wird der Akku erstmalig oder nach längerer Zeit aufgeladen, akzeptiert er ein Aufladen von nur ca. 60% . Nach mehrmaligen Lade- und Entladezyklen akzeptiert der Akku jedoch ein Aufladen von 100% .
b) Wichtige Hinweise zum Aufladen des Akkus
Der Akku in Ihrn neuen Schraubendreher ist nicht aufgeladen, wenn er das Werk verlasst.
Daher muss er vor dem erstmaligen Gebrauch 3-5 Stunden lang aufgeladen werden!
c) Aufladen (Siehe A)
Verbinden Sie das Ladegerät mit einer geeigneten Steckdose, leuchtet die Anzeige nicht. Setzen Sie dann den Schraubendreher auf das Akku-Ladegerät, leuchtet die Anzeige während der Ladevorgangs (rot).
Lassen Sie den Akku 3~5 Stunden lang aufladen. Der Akku ist voll aufgeladen, wenn die Anzeige nicht mehr leuchtet. Ziehen Sie dann das Ladegerät von der Steckdose ab und nehmen Sie den Schraubendreher vom Akku-Ladegerät ab. Der Schraubendreher ist jetzt einsatzbereit.
Wichtig: Wahrend des Aufladens können sich das Ladegerät und der Schraubendreher warm anfuhlen. Die ist normal und kein Anzeichen eines Problems.
2. Betriebsanweisung
Überprüfen Sie den Schraubendreher vor Gebrauch, um sicherzustellen, dass sich alle Teile reibungslos bewegen und es keine merkwürdigen Gerausche oder Funken gibt. Vor dem Hineintreiben von Befestigungselementen sollenn Sie ermitteln, ob hinter den Wänden Stromleitungen, andere elektrische
Gefahrenquellen oder Gas- und Wasserleitungen verlaufen.
3. Aufsetzen und Entfermen von Bohrspritzen Um eine der mitgelieferten, kurzen Bohrspritzen zu verwenden, stecken Sie die Bohrspritze in das Bohrfutter (1). Um die Bohrspritze zu entfernen,ziehen Sie sie einfach aus dem Bohrfutter hersus (1).(Siehe B)
4. Verwendendes Verbindungs-Bohrerspitzenhalters (A)
Zur Verwendung des Verbindungs Bohrerspitzenhalters stecken Sie die Bohrerspitze (7) Dort hinein und dann in das Bohrfutter (1). (Siehe C)
5. Einstellung der drehrichtigung (Siehe D)
Zum Bohren und Schrauben nutzen Sie den Vorwartslauf, dieser ist markiert als "▲" (Hebel ist zur linken Seite umgelegt). Nutzen Sie die Rücklauffunktion, markiert als "▶" (Hebel ist zur rechten Seite umgelegt) nur, um Schrauben herauszudrehen oder um eingeklemmte Bohrer hersauszuholen.
Warning:
Ändern Sie die Arbeitsrichtung niemals
bei laufendem Bohrer. Warten Sie, bis
der Bohrer steht!
6. Vollautomatische Spindelverriegelung (autom. Verriegelung)
Das Bohrfutter des Schraubenfutters (1) ist verriegelt, wenn der Ein-/Ausschalter (2) nicht gedruckt wird.
Auf diese Weise konnen Schrauben auch bei leerem Akku eingeschraubt werden. Die Maschine wird dann zu einem manuellen Schraubendreher.
Wichtig: Bei Verwendung als manuelles
Werkzeug dürfen Sie nicht den Ein-/Ausschalter (2) drücken. Andernfalls konnte der Schraubendreher beschädigt werden.
7. Verwenden der Sichtelechte (9) (Siehe E)
Die Sichteleuche bietet Ihnen auch bei schlechten Lichtverhältnissen eine klare Sicht. Um das Licht einzuschalten, halten Sie den Ein-/Ausschalter gedrückt. Wenn Sie den Ein-/Ausschalter loslassen, goes das Licht aus.
WARTUNG
Ihr Werkzeug bestehtigt keine zusätzliche Schmierung oder Wartung. Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Reinigungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Halten Sie die Luftungsschlitze sauber. Gelegentlich sind durch die Luftungsschlitze hindurch Funken zu sehen.
DiesistnormalundwirldHrWerkzeugnicht beschädigen.
UMWELTSCHUTZ
Elektroprodukte)durfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Mochigkeit zu einer
Recyclingstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu gerne Auskunft.
EC KONFORMITÄTSERKLÄRUNG
Wir,
POSITEC Germany GmbH
Theodor-Heuss-Ring 1-3
50668Koln
Erklaren hiermit, dass unser Produkt
Beschreibung WORX LithiumDrive TM
Typ WX251 WX251.1 (250-269-Bezeichnung der Maschine, Repräsentant Akku-Bohrschrauber)
Funktion Anziehen und Losen von Schrauben und Muttern
Den Bestimmungen der folgenden Richtlinien entspricht:
EC Maschinenrichtlinie 2006/42/EC
EC EMV-Richtlinie 2004/108/EC
Werte nach
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-2
Zur Kompilierung der technischen Datei ermächtigte Person
Name Russell Nicholson
Anschrift Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK
Jaky
2011/11/01
Jacky Zhou
POSITEC Qualitätsleiter
