WX251.1 - Schroevendraaier WORX - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze schroevendraaier
Merk	Worx
Model	WX251.1
Laadspanning	220-240 V ~ 50/60 Hz
Batterijspanning	3,6 V
Batterijcapaciteit	Lithium 1300 mAh
Onbelast toerental	200 t/min
Maximaal koppel	3 N·m
Normale laadtijd	3 tot 5 uur
Gewicht	0,3 kg
Geluidsdrukniveau (LpA)	64 dB(A)
Geluidsvermogensniveau (LwA)	75 dB(A)
Gemeten trilling (ah)	0,63 m/s², K=1,5 m/s²
Inbegrepen accessoires	Lader, 17 bits (plat, kruiskop, Phillips, vierkant, Torx), PH2 bit van 50 mm, magneethouderplateau
Belangrijkste functies	Schroeven, losschroeven, boren (hout, metaal, kunststof), LED-verlichting, automatische asvergrendeling, omkeerbare draairichting
Voeding	Geïntegreerde lithium-ionbatterij 3,6 V, netlader
Onderhoud en reiniging	Reinig met een droge doek, gebruik geen water of chemicaliën. Bewaar op een droge plaats. Reinig de ventilatiesleuven.
Veiligheid	Draag gehoor- en oogbescherming. Niet blootstellen aan vocht. Controleer op verborgen draden voordat u schroeft. Verbrand de batterij niet.
Beoogd gebruik	Schroeven en losschroeven van schroeven, boren in hout, metaal en kunststof
Onderdelen en repareerbaarheid	Accessoires in de handel verkrijgbaar. Geen door de gebruiker te repareren onderdelen. Neem contact op met de klantenservice voor het netsnoer.
Algemene informatie	Handleiding in meerdere talen. Lichtgewicht. Batterij beveiligd tegen diepontlading.

Veelgestelde vragen - WX251.1 WORX

Hoe laad ik de batterij van de schroevendraaier WX251.1 op?

Sluit de lader aan op een geschikt stopcontact (220-240 V). Plaats de schroevendraaier op de lader. Het rode lampje brandt tijdens het laden. Laat 3 tot 5 uur laden. Het lampje gaat uit als de batterij vol is. Koppel daarna de lader los.

Kan ik de schroevendraaier als handschroevendraaier gebruiken?

Ja, de boorkop vergrendelt automatisch wanneer de aan/uit-knop niet is ingedrukt. U kunt dan handmatig schroeven of losschroeven. Let op: druk niet op de knop bij handmatig gebruik, anders kunt u het gereedschap beschadigen.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar (hendel) naast de aan/uit-knop. Duw naar links voor voorwaartse rotatie (schroeven), naar rechts voor achterwaartse rotatie (losschroeven). Verander nooit van richting terwijl de boorkop draait.

Welke accessoires worden meegeleverd met de schroevendraaier?

Inbegrepen: een lader, 17 schroevendraaierbits (plat 3/4/5/6 mm, kruiskop PZ0-PZ3, Phillips PH0-PH3, vierkant S1/S2, Torx T10/T15), een PH2 bit van 50 mm en een magneethouderplateau.

Wat moet ik doen als de batterij niet oplaadt?

Controleer of de omgevingstemperatuur tussen 2 °C en 35 °C ligt. Als de batterij te heet is (na intensief gebruik), laat deze dan afkoelen. Als het probleem aanhoudt, kunnen de lader of de batterij defect zijn. Neem contact op met de klantenservice.

Hoe reinig ik de schroevendraaier WX251.1?

Gebruik een droge doek om het gereedschap te reinigen. Gebruik nooit water of chemische reinigingsmiddelen. Houd de ventilatiesleuven schoon. Bewaar het gereedschap op een droge plaats.

Wat is het maximale koppel van dit gereedschap?

Het maximale koppel is 3 N·m, geschikt voor licht schroefwerk en boren in zachte materialen zoals hout of kunststof.

Kan ik metaal boren met deze schroevendraaier?

Ja, het gereedschap is ontworpen om te boren in hout, metaal en kunststof. Gebruik de juiste bits en volg de veiligheidsinstructies.

Hoe lang gaat de batterij mee na een volledige lading?

De gebruiksduur is afhankelijk van het gebruik. De lithium-ionbatterij van 1300 mAh biedt voldoende capaciteit voor incidenteel schroefwerk. Volledig opladen duurt 3 tot 5 uur.

Waar kan ik reserveonderdelen of accessoires vinden?

Accessoires zijn verkrijgbaar in de winkel waar u de machine hebt gekocht. Gebruik accessoires van goede kwaliteit en een bekend merk. Voor interne onderdelen neemt u contact op met de Worx-klantenservice.

GEBRUIKSAANWIJZING WX251.1 WORX

NL Vertaling van de oorspronkelijke instructies

Beschrijving WORX LithiumDrive

TM

Type WX251 WX251.1 (250-269-aanduiding van machinerie, kenmerkend voor Accuboorschroevendraier)

Spanning lader 220-240 V~50/60Hz

Spanningbatterij3,6V

Batterijvermogen Lithiumbatterij van 1300mAh

Toerental onbelast 200/min

Max.Koppel 3N.m

Normale laadtijd 3 - 5uur

Gewicht machine 0.3kg

55

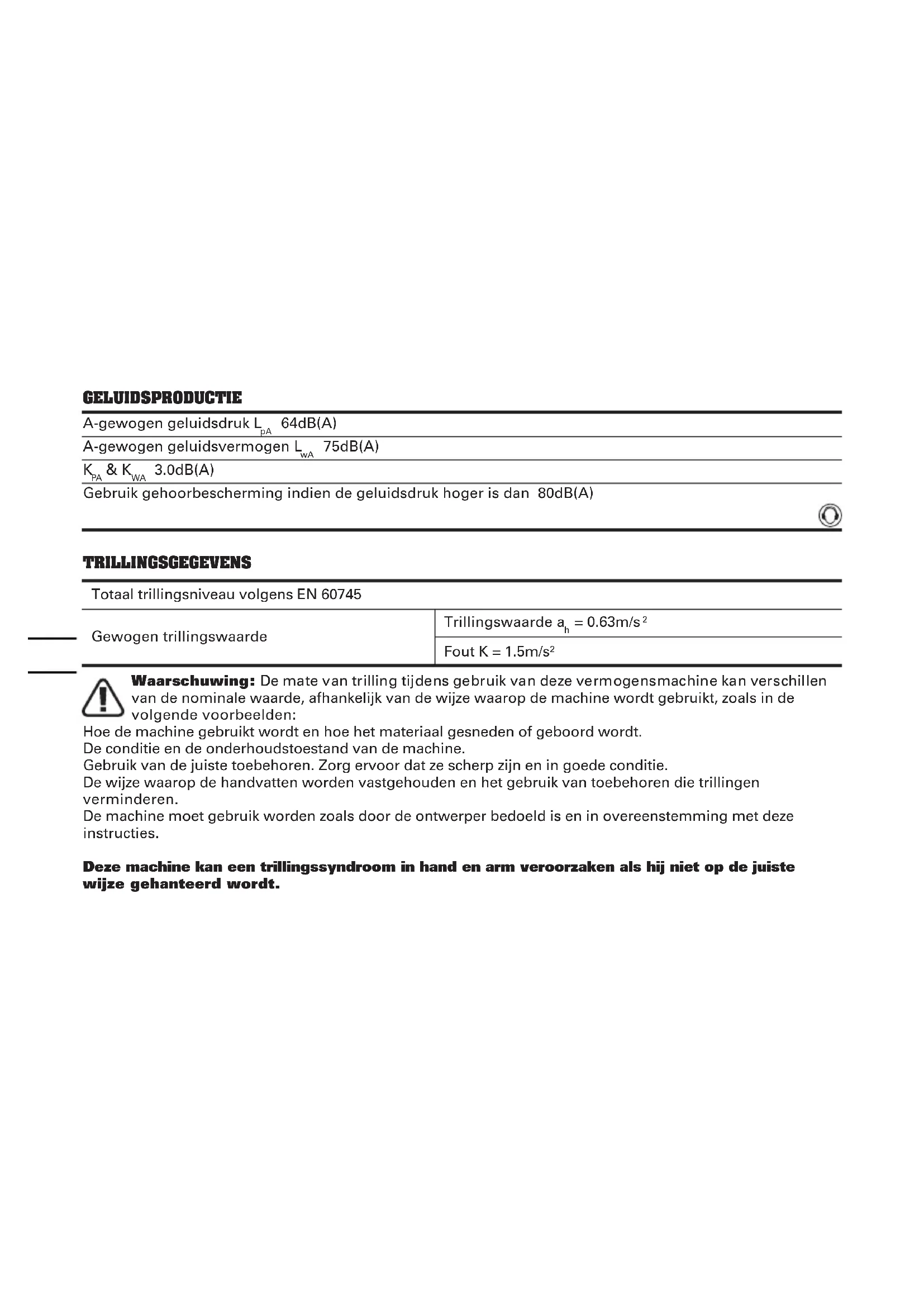

GELUIDSPRODUCTIE

A-gewogen geluidsdruk LpA 64dB(A)

A-gewogen geluidsvermogen LwA 75dB(A)

KpA & KwA 3.0dB(A)

Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Gewogen trillingswaarde	Trillingswaarde ah = 0.63m/s2
	Fout K = 1.5m/s2

Waarschuwing: De mate van trillingijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden gebruikt, Zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gehanteerd worden.

Waarschuwing: Voor de nauwkeurigheid要去 bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tienden waarop de machine loopt zonder werkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk onderen.

De bloatstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

3-5 aur lader 1

Schroefbits 17

P lat: 3,4,5,6mm 4

K ruis: PZ0, PZ1, PZ2, PZ3 4

K ruis:PH0,PH1,PH2,PH3 4

V Ierkant: 1,2 2

T orx:T10,T15 2

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accesaire vooreer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR UW SCHROEVENDRAIAER

1. De batterijen kuren lekken bij extreem gebruik of in een extreme temperatuur. Bij contact van de batterijvloeistof met de huid, de huid wassen met zeep en water en naspoelen met citroensap en azijn. Als het vocht in contact komt met de ogen, enkele minuten goed spoelen met water en onmiddelijk een arts raadplegen.
2. Batterijen nooit verbranden, gevaar voor explosie.
3. Lekkende batterijen nicht verwisselen.
4. Gebruik van stukken of een lader die nicht door de fabrikant van de schroevendraier worden aanbevolen of verkocht, kan leiden tot brandgevaar, elektrische schokken of persoonlijk letsel.
5. Bij twijfel eerst met een metaal- of spanningsdetector nagaan of u geen elektriciteits-, gas- of waterleidingen gaat breken voordat u in een wand schroeft.
6. Zorg voor het neerleggen van de schroevendraaier dat alle bewegende delen gestopt zich.
7. Blokkeren vermijden bij schroeven of boren. Dit kan de batterijen beschadigen.
8. De lader alleen aansluiten op een wisselstroomvoeding.
9. De batterij van de schroevendraaieruitsluitend laden met de passende lader.

10. De lader en de schroevendraier beschermen gegen vocht!

11. De lader nicht buiten gebruiken.

12. Het apparaat en het batterijpak Niet opslaan of gebruiken in ruimten waar de temperatuur kan oplopen tot 39^ ofeer (zoals in de zomer in schuurtjes of constructies van metaalplaat).
13. Het batterijpak alkijd opladen bij temperaturen tussen 2^ en 35^ . De ideale laadtemperatuur is 18^ tot 29^ .
14. De contacten van de batterij of de lader nicht kortsluiten.
15. De polariteit respecteren bij het opladen.
16. Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR UW LADER

1. Lees het instructieboek nauwkeurig door voordat u de machine gebruikt.
2. Gebruik de oplader alleen binnenshuis. Niet bloootstellen aan regen of water.
3. Laad geen Niet-oplaadbare batterijen op.
4. Als de stroomkabel van dit apparaat beschadigd is要去 deze worden verrangen door een speciaal vervaardigde kabel, die bij unsere onderhoudsorganisatie verkrijgbaar is.

SYMBOLEN

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Waarschuwing

Draag oogbescherming

Draag een stofmasker

Alleen voor gebruik binnenshuis

Niet blootstellen aan regen of water

Niet in brand steken

De batterijen Niet wegwerpen. Breng lege batterijen maar uwplaatselijk inzamel- of recyclagepunt.

BEDIENINGSINSTRUCTIES

Opmerking: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, en kunststof.

1. Batterijen heropladen a) De batterijen opladen

De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

De Lithium-ionbatterij is beschermd gegen volledig ontladen. Als de batterij leeg is, worden het toesteluitgeschakeld door een beschemmingscircuit. De hulpstukhouser draait dan Niet langer.

In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te+kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

Als de batterij voor de eerste keer is opgeladen en na een langdurige rustperiode, za de batterij slechts ongeveer 60% van de lading hunnen opnemen. Maar na verschillende keren laden en ontladen za de batterij terug 100% hunnen worden geladen.

b) Belangrijke opmerkingen over het laden van de batterij

De batterij in uw nieuwe schroevendraier is Niet opgeladen als ze de fabriek verlaat. Daarom要去 deze 3 - 5 uw worden opgeladen voordat u ze de eerste koer gebruikt!

c) Opladen (Zie A)

Steek de stekker van de lader in een passend stopcontact. De indicatorlicht Niet op. Plaatservolgens de schroevendraier op debatterijlader.De indicator (lood)licht opijdens het laden.

Laat de batterij 3 - 5 uur Laden. De batterij is volledig opgeladen zodra de indicator nicht langer brandt. Neem dan de stekker uit het stopcontact en verwijdter de schroevendraaier van de lader. De schroevendraaier is nu的一面 voor gebruik.

Opgelet: Tijdens het opladen hunnen de lader en de schroevendraaier warm aanvoelen. Dit is normal en wijst Niet op een probleem.

2. Gebruiksaanwijzing

Inspecteer de schroevendraaier voor het gebruik om er zeker van teijken dat alle onderdelen correct werkken en dat er geen abnormale geluiden of wonkenijken. Controller op draden, elektrische gezaren of leidingen anschter wanden voordat u vijzen indraait.

3. Bits plaatsen en verwijderen

Om een van de bijgeleverde korte bits te gebruiken, steekt u het bit in de boorhouser (1). Om een bit te verwijderen, trekt u deze gewoonuit de boorhouser (1). (Zie B)

4. De bithouderverbinding gebruiken (A)

Om de bithouderverbinding te gebruiken, steekt u het bit (7) eerstkaarin en dan in de boorhouser (1). (Zie C)

5. Keuzeknop voor rechts of links draaien (Zie D)

Voor boren en het draaien van schroeven要去 voorwaarts draaien, dit wordt met 一 ^ 一 aangegeven (de hendel staat maar links). Gebruik het achefterwaarts boren ("▶", de hendel staat maar rechts) om schroeven te verwijderen of een vastzittende boor los te make.

Waarschuwing:

Verander nooit de draairichting verwijl

de boorhouser draait, wacht tot deze

is gestopt!

De boorhouser 1) van de schroevendraaier is vergrendeld als de hoofdschakelaar (2) Niet is ingedrukt.

Zo kurz u, zelfs als de batterij leeg is, toch schroeven indraaien en kan de schroevendraaier

als een manuele schroevendraier worden gebrukt.

Opgelet: Druk Niet op de aan/uit-schakelaar (2) bij gebruik als een manueel gereedschap. Anders kan de schroevendraaier beschadigd raken.

7. Het kijklicht gebruiken (9) (Zie E)

Met het kijklicht hebt u ook in een minder goed verlichte omgeving toch een goed zich. Druk gewoon op de aan/uit-schakelaar om het Licht in te schakelen. Het Licht gaat uit als u de aan/uitschakelaar loslaat.

ONDERHOUD

Het gereedschap heeft geen extra smering of onderhoud nodig. Het gereedschap, het.Accupack of de oplader hebben geen onderdelen die door de gebruiker onderhouden konnen worden. Gebruik nooit water of chemische reinigingsmiddelen om het gereedschap schoon te makeen. Wrijf het gereedschap schoon met een droge doek. Berg het gereedschap altijd droog op.Zorg ervoor dat de ventilatieoppeningen van de motor schoon blijven.U kunt enkele vonden zien door de ventilatieopeningen; dit is normal en beschadigt het gereedschap Niet.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u nicht met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.

EC CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX LithiumDrive

Type WX251 WX251.1 (250-269-aanduiding van machinerie, kenmerkend voor Accuboorschroevendraier)

Functie Schroeven en moeren vast- en losmaken

Overeenkomt met de volgende richtlijnen,

Richtlijn machines EG 2006/42/EG

Richtlijn elektronische compatibiliteit EG 2004/108/EG

De loro die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2011/11/01

Jacky Zhou

POSITEC Kwaliteitsmanager

1. BOREPATRON
2. TAEND/SLUK-KNAP
3. RETNINGSVELGER
4. TAENDT INDIKATORLYS
5. BATTERILAS
6. BITHOLDER
7. SKRUETRAEKKER-BIT
8. BATTERIOPLADER
9. SIGTELYS
