KÄYTTÖOHJE WX251.1 WORX

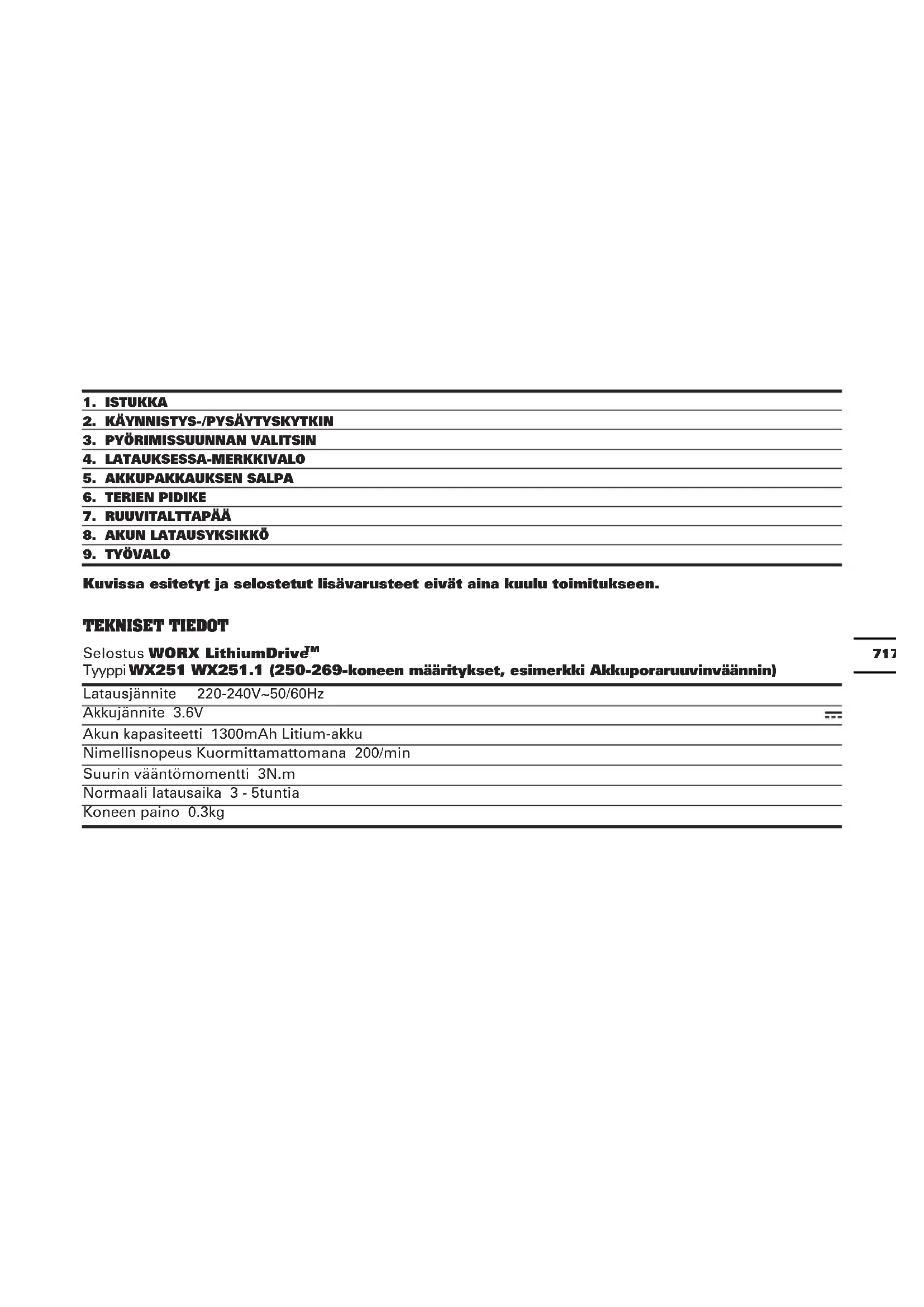

Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen. TeKniseT TiedoT Selostus WORX LithiumDrive

Tyyppi WX251 WX251.1 (250-269-koneen määritykset, esimerkki Akkuporaruuvinväännin) Latausjännite 220-240V~50/60Hz Akkujännite 3.6V Akun kapasiteetti 1300mAh Litium-akku Nimellisnopeus Kuormittamattomana 200/min Suurin vääntömomentti 3N.m Normaali latausaika 3 - 5tuntia Koneen paino 0.3kg7372

TÄRinÄTasoT EN 60745:n mukaiset kokonaistärinäarvot: Tyypillinen painotettu tärinä Tärinäpäästö a

= 0.63m/s² Epävarmuus K = 1.5m/s² Varoitus: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien muiden käyttötapojen perusteella: Kuinka työkalua käytetään ja mitä materiaaleja lahataan tai porataan. Onko työkalu hyvässä kunnossa ja hyvin huollettu. Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia. Kahvojen otteen pitävyys, jos työkalussa käytetään tärinää estäviä lisävarusteita. Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen. Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein. A-painotettu äänenpaine L

64dB(A) A-painotettu ääniteho L

3.0dB(A) Käytä kuulonsuojaimia, kun äänenpaine on yli 80dB(A) MelupÄÄsTÖT7372

Varoitus: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä ja kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti. Tärinälle altistumisriskin vähentäminen. Käytä AINA teräviä talttoja, poria ja teriä. Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa) Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet. Vältä työkalun käyttämistä 10

C lämpötiloissa tai sitä viileämmässä. Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle. VaRusTeeT 3-5tuntia Laturin 1 Ruuvitalttapää 17 Litteä: 3,4,5,6 mm 4 Risti: PZ0,PZ1,PZ2.PZ3 4 Ristipää:Ph0,Ph1,Ph2,Ph3 4 Neliö: S1,S2 2 Torx: T10, T15 2 50 mm ruuvitalttapää: Ph2 1 Magneettilautanen 1 Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.7574

RuuVinVÄÄnTiMen lisÄTuRVallisuusohjeeT

1. Akun vuotoa saattaa esiintyä liian raskaan käytön

yhteydessä tai äärimmäisissä läpötiloissa. Jos akkuneste joutuu kosketuksiin ihon kanssa, pese kohta saippualla ja vedellä ja huuhtele sitruunamehulla ja etikalla. Jos nestettä joutuu silmiin, huuhtele silmiä vedellä useita minuutteja ja ota välittömästi yhteys lääkäriin.

2. Älä koskaan polta akkuja, ne voivat räjähtää

3. Älä lataa vuotavaa akkua.

4. Lisälaitteiden ja laturin käyttö, jos ne eivät ole ole

ruuvinvääntimen valmistajan suosittelemia tai myymiä, saattaa aiheuttaa tulipalon, sähköiskun tai henkilövahingon vaaran.

5. Jos on syytä epäillä seinässä olevan johdotuksia,

ennen seinään ruuvaamista on tarkistettava ruuvauskohta metallinpaljastimella/jännitemitarilla, ettei rikota sähköjohtoa, kaasuputkea tai vesijohtoa.

6. Ennen kuin lasket ruuvinvääntimen käsistäsi,

varmista että kaikki liikkuvat osat ovat pysähtyneet.

7. Vältä usein toistuvaa pysäyttelyä ruuvatessa tai

poratessa, sillä se voi vahingoittaa akkua.

8. Liitä latauslaite ainoastaan verkkovirtaan.

9. Lataa ruuvinvääntimen akku ainoastaan

asianmukaisella latauslaitteella.

10. Laturi ja ruuvinväännin on suojattava kosteudelta!

11. Älä käytä laturia ulkona.

12. Älä säilytä työkalu- ja akkupakkausta tilassa, jonka

lämpötila on 39ºC tai enemmän (Kuten ulkovajassa tai metallisessa vajassa kesällä).

13. Lataa akku lämpötilavälillä 2ºC - 35ºC. Ihantellinen

latauslämpötila on 18ºC - 29ºC.

14. Älä lyhennä akun tai laturin liittimiä.

15. Noudata ladattaessa “+/-“ napaisuutta.

16. Tartu sähkötyökaluun ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi jajohtaa sähköiskuun. lisÄÄ TuRVaohjeiTa laTuRillesi

1. Ennen työkalun käyttöä, lue ohjekirja huolellisesti.

2. Laturi on vain sisäkäyttöön.. Älä jätä laitetta

sateeseen tai veteen.

3. Älä lataa kertakäyttöisiä paristoja.

4. Jos virtajohto on vahingoittunut, se on sähköiskun

välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi.7574

syMBoliT KÄyTTÖohje Huomautus: Ennen työkalun käyttöä, lue ohjekirja huolellisesti. Asianmukainen käyttö Sähkötyökalu on tarkoitettu ruuvinvääntöön ja poraamiseen puuhun, metalliin, jamuoviin.

1. Akkujen uudelleenlataaminen

a) Akun lataaminen Toimitukseen kuuluva akkulaturi on laitteen Litium- ioni-akun mukainen. Älä käytä muuta akkulaturia. Litium-ioni-akku on suojattu liikapurkautumista vastaan. Kun akku on tyhjä, laite kytketyy pois päältä sulojaavan virtapiirin asiosta: Terän pidike ei enää pyöri. Lämpimässä ympäristössä tai raskaan käytön jälkeen akkupakkauksesta voi tulla liian kuuma lataamiseen. Anna akun jäähtyä aikansa ennen uudelleenlatausta. Kun akku on latautunut ensimmäistä kertaa pitkän varastoinnin jälkeen, akku ottaa vastaan vain noin 60%:n latauksen. Useiden latausten ja purkausjakson jälkeen akku ottaa kuitenkin vastaan 100%:n latauksen. b) Tärkeitä huomautuksia akun latauksesta Uuden ruuvinväännintä ei ole ladattu tehtaalla. Sen vuoksi akkua on ladattava 3-5 tuntia enen ensimmäistä käyttöä! Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi. Varoitus Käytä kuulosuojaimia Käytä suojalaseja Käytä pölysuojainta Käyttö vain sisätiloissa Älä jätä laitetta sateeseen tai veteen Ei avotuleen Älä hävitä akkua kotitalousjätteen mukana. Vie käytetty akku paikalliseen keräys- tai kierrätyskeskukseen.7776

c) Lataaminen (Katso A) Liitä laturin pistoke sopivaan pistorasiaan, merkkivalo ei syty. Aseta seuraavaksi ruuvinväännin akkulaturiin, merkkivalo (punainen) palaa latauksen aikana. Anna akun latautua 3-5 tuntia. Akku on täysin latautunut, kun merkkivalo sammuu. Irrota sen jälkeen laturin pistoke pistorasiasta ja irrota ruuvinväännin laturista, jonka jälkeen ruuvinväännin on käyttövalmis. Tärkeää: Latauksen aikana laturi ja ruuvinväännin voivat tuntua koskettaessa kuumilta, tämä on normaalia eikä merkki viasta.

Tutki ruuvinväännin ennen käyttöä varmistaaksesi, että kaikki osat toimivat hyvin, eikä laitteesta kuulu poikkeavia ääniä eikä se kipinöi. Tarkista ennen kiinnikkeiden kiinnittämistä, ettei seinässä ole sähköjohtoa tai muita sähköiskun vaaran aiheuttajia tai vesijohtoa.

3. Terien kiinnittäminen ja irrottaminen

Käyttääksesi mitä tahansa toimitukseen kuuluvaa lyhyttä terää, aseta se istukkaan (1). Terä poistetaan vain vetämällä se irti istukasta (1). (Katso B)

4. Terän jatkokappaleen käyttäminen (A)

Terän jatkokappaletta käytetään asettamalla terä (7) siihen ja sen jälkeen jatkokappale istukkaan (1). (Katso C)

5. Suunnan vaihto (Katso D)

Käytä poraukseen ja ruuvien kiinnitykseen “ ” -merkittyä normaalia pyörimissuuntaa (käännä vipu vasemmalle). Käytä päinvastaista “ ”, -merkittyä pyörimissuuntaa vain ruuvien tai juuttuneen poranterän irrotukseen. Varoitus: Älä koskaan yritä muuttaa pyörimissuuntaa istukan pyöriessä; odota kunnes istukka on täysin pysähtynyt.

6. Täysautomaattinen karan lukitus (Auto-

lock) Ruuvinvääntimen istukka (1) on lukittu, kun Käynnistys-/Pysäytyskytkintä (2) ei paineta. Tämä mahdollistaa ruuvien ruuvaamisen, vaikka akku olisi tyhjä, jolloin laitetta voi käyttää ruuvien kiristämiseen käsin. Tärkeää: Jos käytät laitetta käsikäyttöisenä työkaluna, älä paina Käynnistys-/Pysäytyskytkintä (2), sillä ruuvinväännin voi silloin vahingoittua.

7. Työvalon käyttäminen (9) (Katso E)

Työvalon ansiosta näkymä työskentelykohta pysyy hyvin näkyvissa huonosti valaistussa ympäristössä. Valo sytytetään painamalla Käynnistys-/Pysäytyskytkintä. Kun vapautat Käynnistys-/Pysäytyskytkimen, valo sammuu.7776

huolTo Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Pidä kytkimet ja säätimet pölyttöminä. Tuuletusaukoista näkyvä kipinöinti on normaalia eikä vahingoita konetta. yMpÄRisTÖn suojelu Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.7978 7978 ec VaaTiMusTenMuKaisuusVaKuuTus Me, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Vakuutamme täten, että tuote Selostus WORX LithiumDrive

Tyyppi WX251 WX251.1 (250-269-koneen määritykset, esimerkki Akkuporaruuvinväännin) Toiminto Kiristys- ja irrotusruuvit, mutterit Täyttää seuraavien direktiivien määräykset: EU:n konedirektiivi 2006/42/EC EU:n direktiivi sähkömagneettisesta yhdenmukaisuudesta 2004/108/EC Yhdenmukaiset standardit EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-2 Henkilö valtuutettu kääntämään teknisen tiedoston, Nimi Russell Nicholson Osoite Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2011/11/ 01 Jacky Zhou POSITEC Laatupäällikkö7978 7978
