KÄYTTÖOHJE WX251 WORX

Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

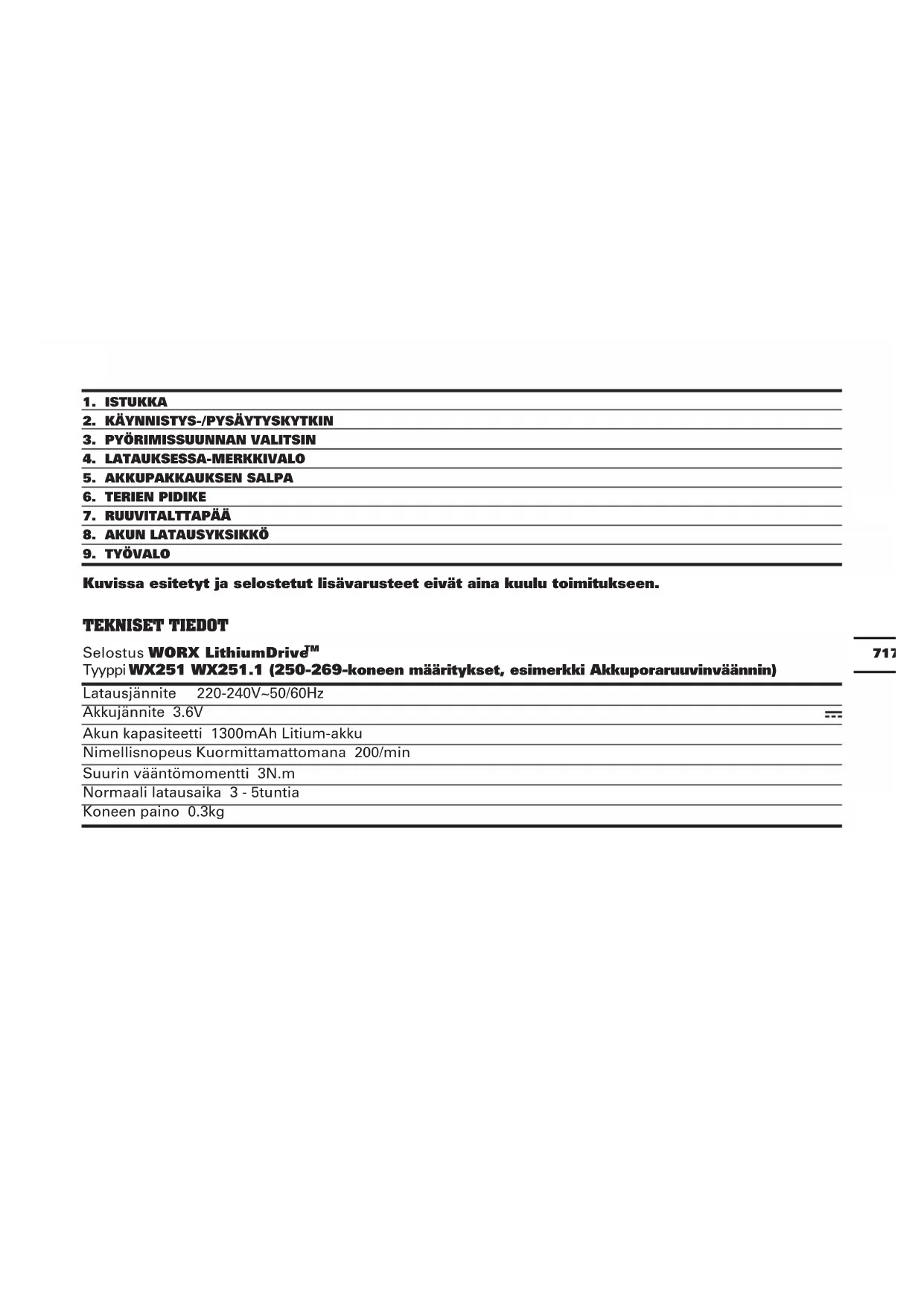

TEKNISET TIEDOT

Selostus WORX LithiumDrive™

Tyyppi WX251 WX251.1 (250-269-koneen maäritykset, esimerkki Akkuporaruuvinvännin)

Latausjannite 220-240V~50/60Hz

Akkujannite 3.6V

Akun kapasiteetti 1300mAh Lithium-akku

Nimellisnopeus Kuormittamattomana 200/min

Suurin vaantomomentti 3N.m

Normaali latausaika 3 - 5tuntia

Koneen pano 0.3kg

MELUPÄASTÖT

A-painotettu änenpaine LpA 64dB(A)

A-painotettu äniteho LwA 75dB(A)

KpA & KwA 3.0dB(A)

Käytä kuulonsuojaimia, kun änenpaine on yli 80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonaistärinaarvot:

Tyypillinen painotetti tärinä	Tärinäpäästö \( {\mathrm{a}}_{\mathrm{h}} = {0.63}\mathrm{\;m}/{\mathrm{s}}^{2} \)
	Epävarmuus \( K = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

Varoitus: Työkalun käytön todelliset tärinärvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien märitetmien muiden käytötapojen perusteella:

Kuinka tyokalua kaytetaa ja mita materiaaleja lahataan tai porataan.

Onko tyokalu hyvasskunnossa ja hyvin houlettu.

Käytetäänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkuntaoisia.

Kahvojen otteen pitavyys,Jos tyokalussa kaytetaan tarinaa estviisavarusteita.

Käytetäänkö työkalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein.

Varoitus: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käytöolosuheet, mukan lukien aika, kun työkalu on kytketty pois paälta ja kun se käy joutokäynnillä. Tämä saattaa vähentä koko työajan yhteelaskettua altistusaikaa huomattavasti.

Tärinalle altistumisriskin vahentäminen.

Käytä AINA teräviä talttoja, poria ja teria.

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa)

Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välä työkalun käytämista 10^ C lampötiloissa tai sitä viileammässa.

Suunnittele tyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivälle.

VARUSTEET

3-5tuntia Laturin 1

Ruvvitaltapä 17

L itte:3,4,5,6mm4
R isti: PZ0,PZ1,PZ2.PZ3 4
R istipää:Ph0,Ph1,Ph2,Ph3 4
N elio: 1,2 2

Torx: T10, T15 2
50 mm ruuvitaltapä: Ph2

Magneettilautanen

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvalaatuisia merkkitarvikkeita. Valitse karkeus kasillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

RUUVINVÄÄNTIMEN LISÄTURVALLISUUSOHJEET

1. Akun vuotoa saattaa esintyä liian raskaan kayton yhteydessä tai äärmmäisissä lapötiloissa. Jos akkunesti joutuu kosketuksiin ihon kanssa, pese kohta saippualla ja vedellä ja huuhte sitruunamehulla ja etikalla. Jos nestetty joutuu silmiin, huuhte silmiä vedellä useita minuuttja ja ota valittomästi yhteys laakärin.
2. Älä koskaan polta akkuja, ne voivat räjähtäa tulessa.
3. Alä lataa vuotavaa akkua.
4. Lisälitteiden ja laturin käytö, jos ne eivät ole ole ruuvinvaantinen valmistajan suosittelemia tai myymä, saattaa aiheuttaa tulipalon, sähköiskun tai henkilövahingon vaaran.
5. Jos on syytä epäillä seinässä olevan johdotuksia, ennen seinään ruuvaamista on tarkistettava ruuvauskoha metallinpaljastimella/jännitemitarilla, etei rikota sahköjohtoa, kaasuputkea tai vesijhohtoa.
6. Ennen kuin lasket ruuvinvaantimen kasistasi, varmista etta kaikki likkuvat osat ovat pysahtyneet.
7. Välta usein toistuvaa pysäytelyä ruuvatessa tai poratessa, sillä se voi vahingoittaa akkua.
8. Liītā latauslaite ainoastaan verkkovirtaan.
9. Lataa ruuvinvaantimen akku ainoastaan asianmukaisella latauslaitteella.
10. Laturi ja ruuvinvaannin on suojattava kosteudelta! 11. Alä kävtä laturia ulkona.
11. Älä saïlytä työkalu- ja akkupakkausta tilassa, jonka

lampötila on 39^ tai enemmän (Kuten ulkovajassa tai metallissessa vajassa kesällä).

1. Lataa akku lampotilavallä 2^ - 35^ . Ihantellinen latauslampotila on 18^ - 29^
2. Älä lyhenna akun tai laturin liittimiä.
3. Noudata ladattaessa " + / - " napaisuutta.
4. Tartu sahkötyokaluun ainoastaan eristetyistä pinnoista, tehdessäti työta, jossa saattaisit osua piilossa olevaan sahkjohtoon. Kosketus jannitteiseen johtoon saattaa myös sahkötyokalun metalliosat jannitteisiki jajohtaa sahköiskuun.

LISÄÄ TURVAOHJEITA LATURILLESI

1. Ennen tyokalun kayttoa, lue ohjekirja huolellisesti.
2. Laturi on vain sisakayttoon.. Alä jata laitetta sateeseen tai veteen.
3. Älä lataa kertakäytöisii paristoja.
4. Jos virtajohto on vahingoittunut, se on sahköiskun valttämiseksi jatettäva valmistajan, valtuutetun huoltoedustajan tai vastaavan patevän sahköteknikon vaihdettavaksi.

SYMBOLIT

Käytäjan tätyyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi.

Varoitus

Käytä kuulosuojaimia

Käytä suojalaseja

Käytä polysuojainta

Käytö vain sisatiloissa

Alä jata laitetta sateeseen tai veteen

Ei avotuleen

Alä havita akkua kotitalousjätteen mukana.
Vie käytety akku paikalliseen keräys- tai
kierratyskesukkseen.

KÄYTTOOHJE

Huomautus: Ennen tyokalun kayttoa, lue ohjekirja huolellisesti.

Asianmukainen käytto

Sahkotyokalu on tarkoitetu ruuvinvaantoo ja poraamiseen puuhun, metalliin, jamuovin.

1. Akkujen uudelleenlataaminen a) Akun lataaminen

Toimitukseen kuuluva akkulaturi on laitteen Litiumioni-akun mukainen. Alä kayta muuta akkulaturia. Litium-ioni-akku on suojattu liikapurkautumista vastaan. Kun akku on tyhja, laite kytkety pois paälta sulojaavan virtapiirin asiosta: Terän pidike ei ena pyori.

Lampimassy ymparistossa tai raskaan kayton jalkeen akkupakkauksesta voi tulla liian kuuma lataamiseen. Anna akun jahtya aikansa ennen uudelleenlatausta.

Kun akku on latautunut ensimmäista kertaat pitkan varastoinnin jälkeen, akku ottaa vastaan vain noin 60% :n latauksen. Useiden latausten ja purkausjakson jälkeen akku ottaa kuitenkin vastaan 100% :n latauksen.

b) Tärkeitä huomautuksia akun latauksesta

Uuden ruuvinvaannintä ei ole ladattu tehtaalla. Sen vuoksi akkua on ladattava 3-5 tuntia enen ensimmaista kayttoa!

c) Lataaminen (Katso A)

Liitta laturin pistoke sopivaan pistorasiaan, merkkivalo ei syty. Aseta seuraavaksi ruuvinvaannin akkulaturiin, merkkivalo (punainen) palaa latauksen aikana.

Anna akun latautua 3-5 tuntia. Akku on taysin latautunut, kun merkkivalo sammu. Irrota sen jälkeen laturin pistoke pistorasiasta ja irrota ruuvinvaannin laturista, Jonka jälkeen ruuvinvaannin on käytövalmis.

Tärkeä: Latauksen aikana laturi ja ruuvinvaannin voivat tuntua koskettaessa kuumilta, tämä on normalaia eikä merkki viasta.

2. Kayttöohjeet

Tutki ruuvinvaannin ennen kayttöa varmistaaksesi, etta kaikki osat toimivat hyvin, eikä laitteesta kuulu poikkeavia aeniä eikä se kipinöi. Tarkista ennen kiinnikkeiden kiinnittamista, ettei seinässä ole sahkjohtoa tai muita sahköiskun vaaran aiheuttajia tai vesijohtoa.

3. Terien kiinnittäminen ja irrottaminen

Käyttaaksesi mita tahansa toimitukseen kuuluvaa lyhytta teraa, aseta se istukkaan (1). Tera poistetaan vain vetamalla se irti istukasta (1). (Katso B)

4. Terän jatkokappaleen käytäminen (A)

Teran jatkokappaletta kaytetaan asettamalla tera (7) siihen ja sen jälkeen jatkokappale istukkaan (1). (Katso C)

5. Suunnan vaihto (Katso D)

Käytä poraukseen ja ruuvien kiinntykseen " -merkittya normaalia pyorimissuuntaa (käannävipu vasemmalle). Käytä painvastaista " -merkittya pyorimissuuntaa vain ruuvien tai juuttuneen poranterän irrotukseen.

Varoitus:

Alä koskaan yrità muuttaa

pyörimissuuntaa istukan pyöriessä;

odota kunnes istukka on täysin pysahtynyt.

6. Täysautomaattinen karan lukitus (Auto-lock)

Ruuvinvaantimen istukka (1) on lukittu, kun Kaynnistys-/Pysaytyskytkintä (2) ei paineta.

Tämahdollistaa ruuvien ruvaamisen, vaikka akku olisi tyhja, jolloin laitetta voi kayttäa ruuvien kiristämiseen kasin.

Tärkeä: Jos käytät laitetta käsikäyttoisenä tyokaluna, alä paina Käynnistys-/Pysäytyskytkinta (2), sillä ruuvinvaannin voi silloin vahingoittua.

7. Työvalon käytäminen (9) (Katso E)

Työvalon ansiosta nakymä työskentelykohta pysyy hyvin nakvissa huonosti valaistussa ymparistössa. Valo sytytetaän painamalla Käynnistys-/Pysäytyskytkinta. Kun vapautat Käynnistys-/Pysäytysktimen, valo sammuu.

HUOLTO

Kone ei vaadi voitelua eikä huoltoa. Koneen sisallä ei ole käytäjan huollettavia osia. Älä käytä vetta tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Sälytä kone kuivassa paikassa. Pidä moottorin tuuletsaukot puhtaana. Pidä kytkimet ja säätimet polyttöminä. Tuuletsaukoista nakyväkipinointi on normaalia eikä vahingoita konetta.

YMPÄRISTÖN SUOJELU

Romutettuja sahkolaitteita ei saa heittäa pois talousjätteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja kierratyksesta

saa paikallsilta viranomaisilta tai jalleenmyyjälta.

EC VAATIMUSTENMUKAIUSUUSVAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme taten, etta tuote

Selostus WORX LithiumDrive

TM

Typpi WX251 WX251.1 (250-269-koneen määritykset, esimerkki Akkuporaruuvinvännin)

Toiminto Kirstys- ja irrotusruuvit, mutterit

Täytäa seuraavien direktiivien märäykset:

EU:n konedirektiivi

2006/42/EC

EU:n direktiivi sähkomagneettisesta yhdenmukaisuudesta 2004/108/EC

Yhdenmukaiset standardit

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-2

Henkilo valtuutettu käantämään tekisen tiedoston,

Nimi Russell Nicholson

Osoite Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

Jaky

2011/11/01

Jacky Zhou

POSITEC Laatupaallikkö
