BEDIENUNGSANLEITUNG WX251 WORX

3. RECHTS-/LINKSLAUF UND EINSCHALTSPERRE

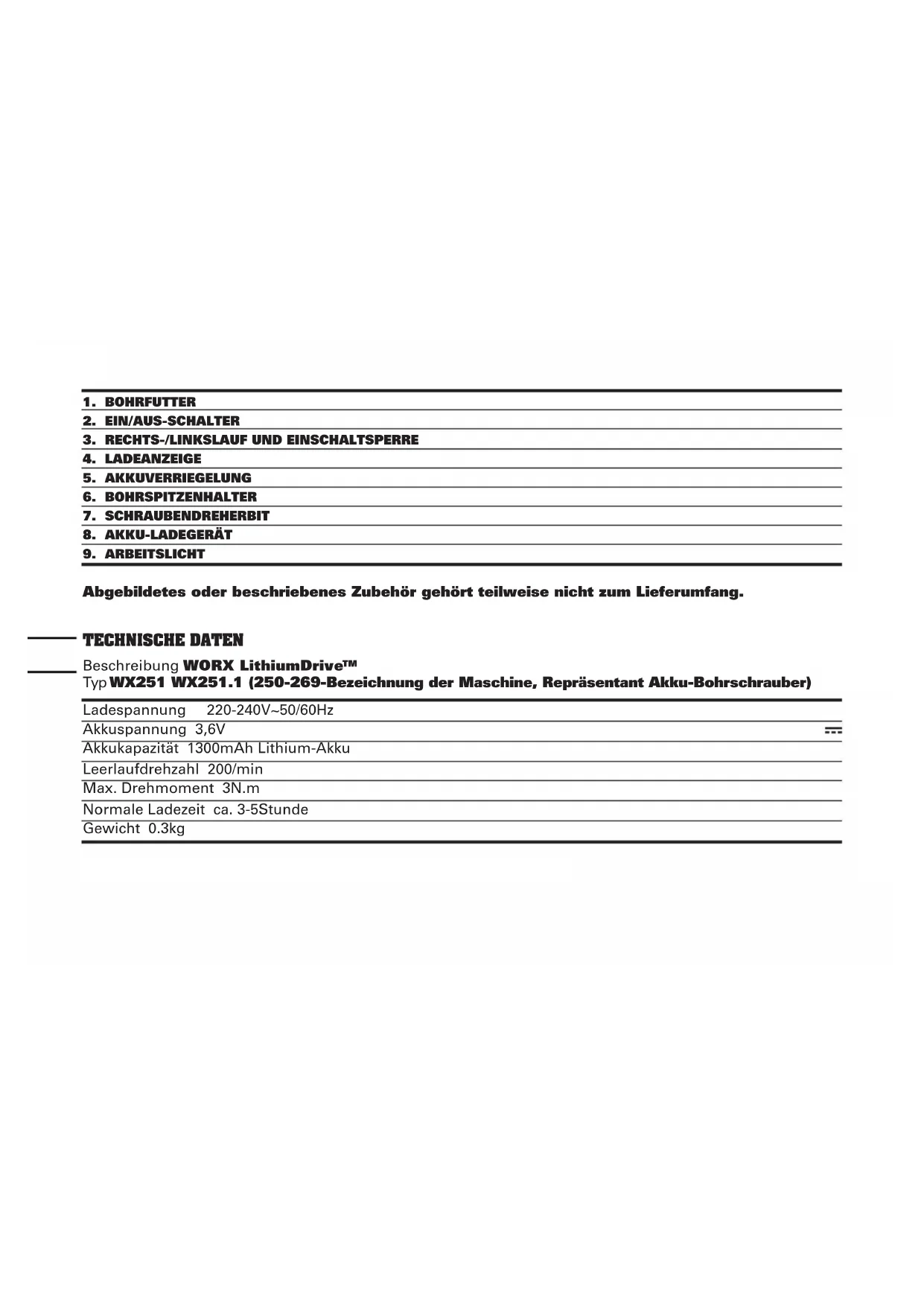

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Technische daTen Beschreibung WORX LithiumDrive

Typ WX251 WX251.1 (250-269-Bezeichnung der Maschine, Repräsentant Akku-Bohrschrauber) Ladespannung 220-240V~50/60Hz Akkuspannung 3,6V Akkukapazität 1300mAh Lithium-Akku Leerlaufdrehzahl 200/min Max. Drehmoment 3N.m Normale Ladezeit ca. 3-5Stunde Gewicht 0.3kg1312

infoRMaTionen ÜBeR ViBRaTionen Vibrationsgesamtmesswertermittlung gemäß EN 60745: Typischer gewichteter Vibrationswert Vibrationsemissionswert a

= 0.63m/s² Unsicherheit K = 1.5m/s² Warnung: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen. Gewichteter Schalldruck L

64dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A) infoRMaTionen ÜBeR lÄRM1514

Warnung: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZuBehÖRTeile Stück. 3-5h Oplader 1 Stück Schraubendreherbit 17 Stück flach: 3,4,5,6 mm 4 Stück kreuz: PZ0,PZ1,PZ2.PZ3 4 Stück Phillips:PH0,PH1,PH2,PH3 4 Stück vierkant: S1,S2 2 Stück Torx: T10, T15 2 Stück 50mm Schraubendreherbit: PH2 1 Stück Magnethalter 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.1514

ZusÄTZliche sicheRheiTshinweise fÜR ihRen schRauBendReheR

1. Der Akku kann bei extremer Verwendungsweise

oder bei extremen Temperaturen auslaufen. Kommt die Akkusäure mit der Haut in Kontakt, waschen Sie sie gründlich mit Wasser und Seife und spülen Sie sie mit Zitronensaft und Essig nach. Kommt die Akkusäure mit den Augen in Kontakt, spülen Sie sie mehrere Minuten lang mit klarem Wasser aus und suchen Sie dann sofort einen Arzt auf.

2. Werfen Sie Akkus nie ins Feuer, denn sie können

3. Laden Sie einen ausgelaufenen Akku nicht auf.

4. Bei Verwendung von Zubehör oder eines

Ladegeräts, das vom Schraubendreher-Hersteller nicht genehmigt oder angeboten wird, kann Brand, Stromschlag oder Körperverletzung erfolgen.

5. Bevor Sie in eine Wand schrauben, sollten Sie im

Zweifelsfall mit einem Metall-/Spannungsprüfgerät überprüfen, dass Sie auf keine Elektrizitäts-, Gas- oder Wasserrohrleitungen treffen.

6. Vor dem Ablegen des Schraubendrehers sollten

Sie sich vergewissern, dass alle beweglichen Teile komplett angehalten haben.

7. Vermeiden Sie beim Schrauben oder Bohren

häufiges Abwürgen des Geräts aufgrund von Überlastung, da dies die Akkus beschädigen kann.

8. Schließen Sie das Ladegerät nur an den Netzstrom

9. Laden Sie den Akku des Schraubendrehers nur mit

dem passenden Ladegerät.

10. Das Ladegerät und der Schraubendreher müssen

gegen Feuchtigkeit geschützt werden!

11. Verwenden Sie das Ladegerät nicht im Freien.

12. Lagern oder verwenden das Werkzeug und den

Akku nicht an Orten, wo die Temperatur auf 39ºC oder höher ansteigen kann. (Z.B. Bauhütten im Freien oder Metallgebäude im Sommer).

13. Laden Sie den Akku immer bei Temperaturen

zwischen 2ºC und 35ºC. Die ideale Ladetemperatur liegt zwischen 18ºC und 29ºC.

14. Schließen Sie die Kontakte des Akkus oder des

Ladegeräts nicht kurz.

15. Achten Sie beim Laden auf die Polarität “+/-“.

16. Fassen Sie das Elektrowerkzeug nur an

denisolierten Griffflächen an, wenn Sie rbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffenkann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag. ZusÄTZliche sicheRheiTshinweise fÜR ihR ladeGeRÄT

1. Lesen Sie das Handbuch vor Inbetriebnahme des

Werkzeuges sorgfältig durch.

2. Das Ladegerät ist nicht für eine Verwendung im1716

Freien vorgesehen.Setzen Sie das Werkzeug niemals Regen oder Feuchtigkeit aus.

3. Versuchen Sie nicht, Trockenbatterien aufzuladen.

4. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder

einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.1716

syMBole hinweise ZuM BeTRieB Hinweis: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.

1. Wiederaufladen der Akkus

a) Laden des Akkus Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen-Akku angepasst. Verwenden Sie kein anderes Akku- Ladegerät. Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr. In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen. Wird der Akku erstmalig oder nach längerer Zeit aufgeladen, akzeptiert er ein Aufladen von nur ca. 60%. Nach mehrmaligen Lade- und Entladezyklen akzeptiert der Akku jedoch ein Aufladen von 100%. Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt Warnung Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen. Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille. Tragen Sie eine Elektrowerkzeug Nicht im Freien verwenden Vor Regen und Feuchtigkeit schützen Nicht verbrennen Akkus nicht mit dem Hausmüll entsorgen. Bringen Sie verbrauchte Akkus zur Sammel- oder Recyclingstelle vor Ort1918

b) Wichtige Hinweise zum Aufladen des Akkus Der Akku in Ihrem neuen Schraubendreher ist nicht aufgeladen, wenn er das Werk verlässt. Daher muss er vor dem erstmaligen Gebrauch 3~5 Stunden lang aufgeladen werden! c) Aufladen (Siehe A) Verbinden Sie das Ladegerät mit einer geeigneten Steckdose, leuchtet die Anzeige nicht. Setzen Sie dann den Schraubendreher auf das Akku- Ladegerät, leuchtet die Anzeige während der Ladevorgangs (rot). Lassen Sie den Akku 3~5 Stunden lang aufladen. Der Akku ist voll aufgeladen, wenn die Anzeige nicht mehr leuchtet. Ziehen Sie dann das Ladegerät von der Steckdose ab und nehmen Sie den Schraubendreher vom Akku-Ladegerät ab. Der Schraubendreher ist jetzt einsatzbereit. Wichtig: Während des Aufladens können sich das Ladegerät und der Schraubendreher warm anfühlen. Die ist normal und kein Anzeichen eines Problems.

2. Betriebsanweisung

Überprüfen Sie den Schraubendreher vor Gebrauch, um sicherzustellen, dass sich alle Teile reibungslos bewegen und es keine merkwürdigen Geräusche oder Funken gibt. Vor dem Hineintreiben von Befestigungselementen sollten Sie ermitteln, ob hinter den Wänden Stromleitungen, andere elektrische Gefahrenquellen oder Gas- und Wasserleitungen verlaufen.

3. Aufsetzen und Entfernen von Bohrerspitzen

Um eine der mitgelieferten, kurzen Bohrerspitzen zu verwenden, stecken Sie die Bohrerspitze in das Bohrfutter (1). Um die Bohrerspitze zu entfernen, ziehen Sie sie einfach aus dem Bohrfutter heraus (1). (Siehe B)

4. Verwenden des Verbindungs-

Bohrerspitzenhalters (A) Zur Verwendung des Verbindungs- Bohrerspitzenhalters stecken Sie die Bohrerspitze (7) dort hinein und dann in das Bohrfutter (1). (Siehe C)

5. Einstellung der drehrichtung (Siehe D)

Zum Bohren und Schrauben nutzen Sie den Vorwärtslauf, dieser ist markiert als “ ” (Hebel ist zur linken Seite umgelegt). Nutzen Sie die Rücklauffunktion, markiert als “ ” (Hebel ist zur rechten Seite umgelegt) nur, um Schrauben herauszudrehen oder um eingeklemmte Bohrer herauszuholen. Warnung: Ändern Sie die Arbeitsrichtung niemals bei laufendem Bohrer. Warten Sie, bis der Bohrer steht!1918

6. Vollautomatische Spindelverriegelung

(autom. Verriegelung) Das Bohrfutter des Schraubenfutters (1) ist verriegelt, wenn der Ein-/Ausschalter (2) nicht gedrückt wird. Auf diese Weise können Schrauben auch bei leerem Akku eingeschraubt werden. Die Maschine wird dann zu einem manuellen Schraubendreher. Wichtig: Bei Verwendung als manuelles Werkzeug dürfen Sie nicht den Ein-/Ausschalter (2) drücken. Andernfalls könnte der Schraubendreher beschädigt werden.

7. Verwenden der Sichtleuchte (9) (Siehe E)

Die Sichtleuchte bietet Ihnen auch bei schlechten Lichtverhältnissen eine klare Sicht. Um das Licht einzuschalten, halten Sie den Ein-/Ausschalter gedrückt. Wenn Sie den Ein-/Ausschalter loslassen, geht das Licht aus. waRTunG Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Reinigungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Halten Sie die Lüftungsschlitze sauber. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. uMwelTschuTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.2120 2120 ec KonfoRMiTÄTseRKlÄRunG Wir, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung WORX LithiumDrive

Typ WX251 WX251.1 (250-269-Bezeichnung der Maschine, Repräsentant Akku-Bohrschrauber) Funktion Anziehen und Lösen von Schrauben und Muttern Den Bestimmungen der folgenden Richtlinien entspricht: EC Maschinenrichtlinie 2006/42/EC EC EMV-Richtlinie 2004/108/EC Werte nach EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-2 Zur Kompilierung der technischen Datei ermächtigte Person Name Russell Nicholson Anschrift Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2011/11/01 Jacky Zhou POSITEC Qualitätsleiter2120 2120
