BRUGSANVISNING WX251 WORX

Type WX251 WX251.1 WX251 WX251.1(250-269-udpegning af maskiner, repræsentant for Akku-boreskruemaskine) Opladespænding 220-240V~50/60Hz Batterispænding 3.6V Batterikapacitet 1300mAh Lithium batteri Nominel friløbshastighed 200/min Maks. drejningsmoment 3N.m Normal opladetid 3 ~ 5time (ca.) Maskinvægt 0.3kg6564

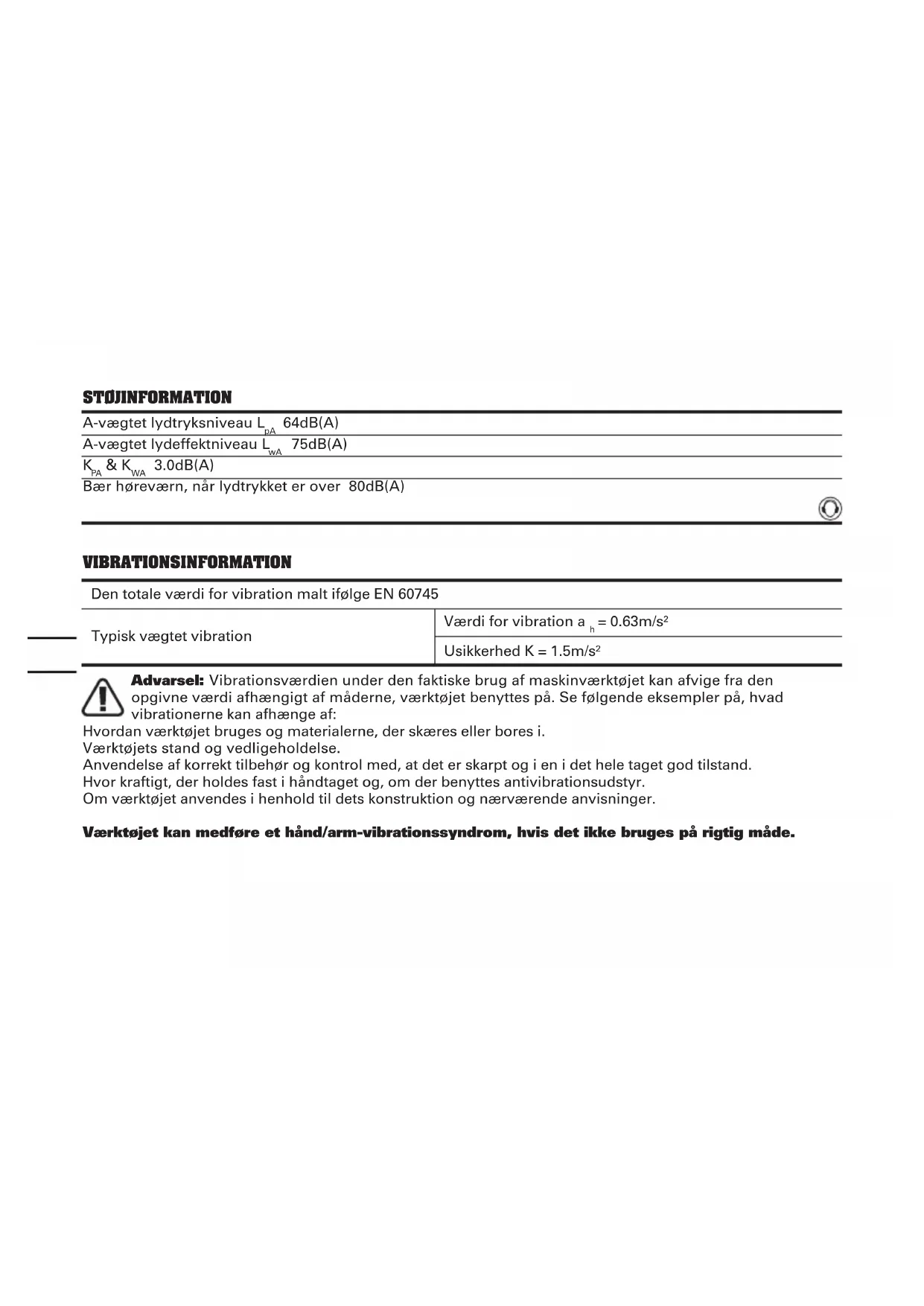

ViBRaTionsinfoRMaTion Den totale værdi for vibration malt ifølge EN 60745 Typisk vægtet vibration Værdi for vibration a

= 0.63m/s² Usikkerhed K = 1.5m/s² Advarsel: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde. A-vægtet lydtryksniveau L

64dB(A) A-vægtet lydeffektniveau L

Advarsel: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt. Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Brug ikke værktøjet i temperaturer på 10

C eller lavere. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage. TilBehØR 3-5time oplader 1 Skruetrækker-bit: 17 Flade: 3,4,5,6 mm 4 Kryds: PZ0,PZ1,PZ2.PZ3 4 Phillips:PH0,PH1,PH2,PH3 4 Firkantet: S1,S2 2 Torx: T10, T15 2 50mm skruetrækker-BIT: PH2 1 Magnetisk bakke 1 Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.6766

brug eller temperaturforhold. Hvis batterivæske kommer i kontakt med huden, vaskes med sæbe og vand og rens med citronsaft og eddike. Hvis væsken kommer i kontakt med øjnene, skylles der med vand i adskillige minutter og kontakt lægen øjeblikkelig.

2. Brænd aldrig batterier, de kan eksplodere i

3. Oplad ikke et lækkende batteri.

4. Brug af et tilbehør og oplader der ikke anbefales

eller sælges af skruetrækkerens fabrikant kan resultere i risiko for brand, elektrisk stød, eller skader på personer.

5. Før du skruer ind i væggen, skal dui tilfælde af

tvivl kontrollere med en metal-/spændingsdetektor at du ikke borer ind i elektricitet, gas eller vandforsyningsrør..

6. Før du lægger skruetrækkeren fra dig, skal du

forvisse dig om at alle bevægelige dele er standset.

7. Undgå hyppig nedsættelse af hastigheden når du

borer eller burger skruetrækkeren, eftersom det kan beskadige batterierne.

8. Forbind kun opladeren til en AC stikkontakt.

9. Oplad kun skruetrækkeren med en passende

10. Opladeenheden og skruetrækkeren skal beskyttes

11. Brug ikke opladeenheden udendørs.

12. Opbevar ikke eller brug værktøjet og batteripakken

på steder hvor temperaturen kan nå op på eller overstige 39ºC. (Så som udendørs skure eller metalbygninger om sommeren).

13. Oplad altid batteripakken ved temperaturer

imellem 2ºC til 35ºC. Den ideelle opladetemperatur er 18ºC til 29ºC.

14. Kortslut ikke kontakterne på batteriet eller oplader.

16. Hold altid kun el-værktøjet i de isolerede

gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. ydeRliGeRe siKKeRhedsinsTRuKTioneR foR din opladeR

1. Før du bruger dette værktøj, læs instruktionsbogen

2. Opladeren er kun til indendørs brug. Udsæt den

ikke for regn eller vand.

3. Oplad ikke ikke-opladelige batterier.

4. Hvis elledningen beskadiges, skal den udskiftes

af producenten, dennes servicerepræsentant eller anden kvalificeret fagmand for at undgå, at der opstår farlige situationer.6766

syMBoleR BeTjeninGsVejledninG Noter: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt. Beregnet anvendelsesområde El-værktøjet er beregnet til i- og udskruning afskruer samt til boring i træ, metal, ogkunststof.

1. Opladning af batterier

a) Oplad batteriet Den medfølgende batterioplader matcher det installerede Li-ion batteri på maskinen. Brug ikke en anden batterioplader. Li-ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb: Værktøjet roterer ikke længere. I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning. Når batteriet bliver opladet første gang og efter længere tids opbevaring, vil batteriet kun acceptere omkring 60 % opladning. Imidlertid efter adskillige opladninger og afladningscyklus vil batteriet acceptere en 100 % opladning. b) Vigtig note om opladning af batteriet Batteriet i din nye skruetrækker er ikke opladet når det forlader fabrikken. Derfor skal det oplades i 3~5 timer før du burger den første gang! For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Bær høreværn Bær øjenværn Bær støvmaske Må kun anvendes indenfor Må ikke udsættes for regn eller vand Må ikke brændes Smid ikke de brugte batterier væk, Returner udbrændte batterier på dit lokale opsamlingssted eller genbrugsstation.6968

c) Opladning (Se A) Indsæt opladerstikket i en passende effektstikkontakt, indikatoren vil ikke lyse. Derefter placeres skruetrækkeren på batteriopladeren, indikatoren (Rød) vil lyse under opladning. Lad batteriet oplade i 3~5 timer. Batteriet er fuldt opladet så snart som indikatoren ikke længere er tændt. Derefter fjernes opladerens stik fra stikkontakten og skruetrækkeren fjernes fra opladeren, skruetrækkeren er klar til brug. Vigtigt: Under opladning, kan opladeren og skruetrækkeren blive varme ved berøring, dette er normal tog indikerer ikke et problem.

2. Betjeningsinstruktioner

Inspicer skruetrækkeren før brug for at sikre at alle dele kører frit og der ikke forekommer unormale lyde eller gnister. Før du skruer i væggen kontroller bagsiden af væggen for ledninger, andre elektriske farer eller rør.

3. Montering og afmontering af Bits

For at bruge et af de korte bits der medfølger, indsæt bitten i patronen (1). For at fjerne bitten, trækkes den simpelthen ud af patronen (1). (Se B)

4. hvordan man burger forlængeren til bits (A)

For at bruge forlængeren til bits, indsættes bitten i den (7) og derefter i patronen (1). (Se C)

” (funktionsvælgeren står til venstre). Baglæns omløbsretning, markeret “

(funktionsvælgeren står til højre), må kun anvendes til at skrue skruer ud med eller for at frigøre et fastkilet bor. (Se D). Advarsel: Forsøg aldrig at ændre rotationsretningen, mens borepatronen drejer; vent indtil den er fuldstændig standset!

6. Fuld automatisk spindellås (Auto-lås)

Skruetrækkerens patron (1) er last når til/fra kontakten (2) ikke er nedtrykt. Dette tillader at skruer kan skrues i, selv om batteriet er opladet og tillader at maskinen kan bruges som manuel skruetrækker. Vigtigt: Når den bruges som et manuelt værktøj, tryk ikke på Til/Fra kontakten (2). Eller kan skruetrækkeren blive beskadiget.

7. Brug af sigtelys (9) (Se E)

Sigtelyset tillader dig at få et klart lys under dårlige lysforhold. For at tænde for lyset trykkes på til/fra kontakten. Når du slipper til/fra kontakten, vil lyset også slukkes.6968

VedliGeholdelse Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore- /skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen. MiljØBesKyTTelse Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.7170 7170 ec KonfoRMiTeTseRKlæRinG Vi, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Erklærer herved, at produktet Beskrivelse WORX LithiumDrive
