MANUAL DE UTILIZADOR WX251 WORX

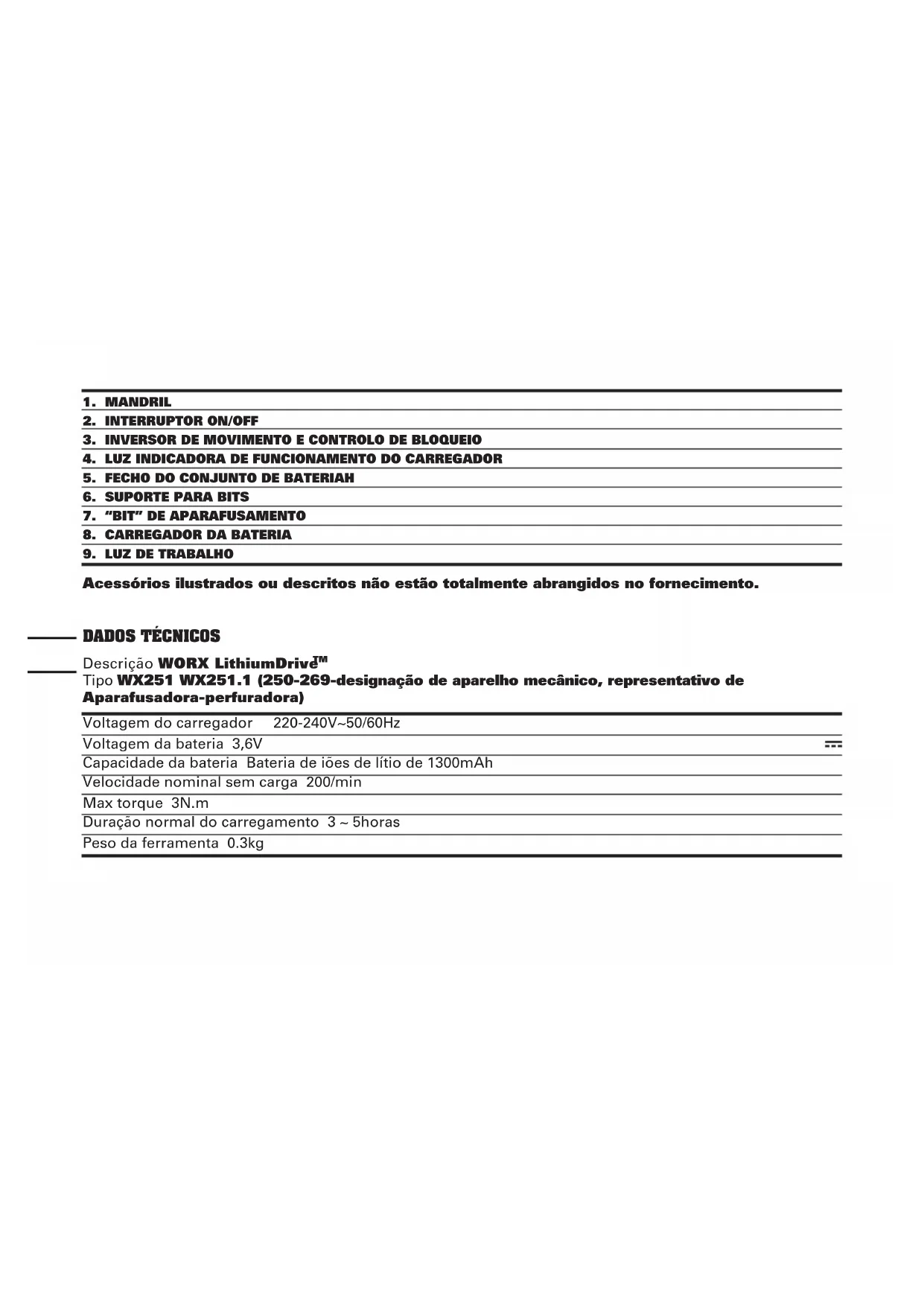

4. LUZ INDICADORA DE FUNCIONAMENTO DO CARREGADOR

7. “BIT” DE APARAFUSAMENTO

Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento. dados TÉcnicos Descrição WORX LithiumDrive

Tipo WX251 WX251.1 (250-269-designação de aparelho mecânico, representativo de Aparafusadora-perfuradora) Voltagem do carregador 220-240V~50/60Hz Voltagem da bateria 3,6V Capacidade da bateria Bateria de iões de lítio de 1300mAh Velocidade nominal sem carga 200/min Max torque 3N.m Duração normal do carregamento 3 ~ 5horas Peso da ferramenta 0.3kg4746

infoRMaÇÃo de ViBRaÇÃo Os valores totais de vibração são determinados de acordo com a normativa EN 60745: Furar metal Valor da emissão da vibração a

Instabilidade K = 1.5m/s² Aviso: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados. Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. Pressão de som avaliada L

64dB(A) Potência de som avaliada L

3.0dB(A) Use protecção de ouvidos quando a pressão for superior a 80dB(A) infoRMaÇÃo de RuÍdo4948

Aviso: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de. Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável). Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Evite utilizar ferramentas a temperaturas de 10

C ou inferior. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias. acessÓRios 3-5h carregador 1 “Bit” de aparafusamento 17 Bits planos: 3, 4, 5, 6 mm 4 Bits em cruz: PZ0, PZ1, PZ2, PZ3 4 Phillips:PH0, PH1, PH2, PH3 4 Bits quadrados: S1, S2 2 Torx: T10, T15 2 50mm “bit” de aparafusamento: PH2 1 Tabuleiro magnético 1 Nós recomendamos que você compre todos seus acessórios na loja onde você comprou a ferramenta. Use acessórios de boa qualidade, marcados com uma marca conhecida. Recorra à secção de Sugestões de Trabalho neste manual ou à embalagem adicional para mais detalhes. Os funcionários da loja também podem ajudar e podem aconselhar.4948

insTRuÇões de seGuRanÇa adicionais paRa a sua apaRafusadoRa

1. A fuga de líquido ao nível da bateria pode

acontecer em condições de utilização ou em temperaturas extremas. Se o líquido da bateria entrar em contacto com a pele, lave com sabonete e água e depois limpe com sumo de limão ou vinagre. Se o líquido entrar em contacto com os olhos, lave com água abundante durante alguns minutos e contacte imediatamente o seu médico.

2. Nunca queime as baterias, estas podem explodir

em contacto com o fogo.

3. Não carregue uma bateria com fuga de líquido.

4. A utilização de acessórios e de um carregador não

recomendados ou vendidos pelo fabricante da aparafusadora pode dar origem a um incêndio, choque eléctrico ou ferimentos.

5. Antes de utilizar a aparafusadora para aparafusar,

verifique a parede com um detector de metais/de voltagem para ter a certeza de que não vai tocar em nenhum cabo eléctrico, tubo de gás ou cano de água.

6. Antes de pousar a aparafusadora, certifique-se de

que todas as peças móveis estão paradas.

7. Evite paragens frequentes enquanto estiver a

aparafusar ou a furar pois tal pode danificar a bateria.

8. Ligue o carregador apenas a uma fonte de

9. A bateria da aparafusadora apenas deve ser

carregada utilizando o carregador apropriado.

10. Tanto o carregador como a aparafusadora não

devem ser expostos a humidade!

11. Não use o carregador no exterior.

12. Não guarde ou utilize esta ferramenta e a bateria

em locais onde a temperatura possa atingir ou exceder os 39ºC. (Como, por exemplo, em anexos exteriores ou no interior de estruturas metálicas no Verão).

13. O carregamento da bateria deve ser feito em locais

onde a temperatura se situe entre os 2ºC e os 35ºC. A temperatura ideal para carregamento situa-se entre os 18ºC e os 29ºC.

14. Não curto-circuite os contactos da bateria ou do

15. Ao carregar a bateria tenha em atenção os

símbolos de polaridade “+/-“.

16. Ao executar trabalhos durante os quais possam ser

atingidos cabos eléctricos, deverá sempre segurar a ferramenta eléctrica pela superfície isolada do punho. O contacto com um cabo sob tensão também coloca peças de metal da ferramenta eléctrica sob tensão e leva a um choque eléctrico. insTRuÇões de seGuRanÇa adicionais paRa o caRReGadoR

1. Antes de usar a ferramenta, leia o livro de

instruções cuidadosamente.

2. O carregador da bateria destina-se apenas a5150

utilização no interior. Não expor a chuva ou água.

3. Não tente recarregar baterias não recarregáveis.

4. No caso do cabo eléctrico se encontrar com avaria, o mesmo deverá ser substituído por um técnico autorizado.5150

sÍMBolos insTRuÇões de funcionaMienTo Nota: Antes de utilizar a ferramenta, leia atentamente o livro de instruções. utilização de acordo com as disposições A ferramenta eléctrica é destinada para apertar e soltar parafusos, assim como para furar em madeira, metal, e plástico.

1. Carregamento da bateria

a) Carregamento da bateria O carregador fornecido tem por finalidade carregar a bateria de iões de lítio incluída na ferramenta. Não utilize qualquer outro carregador. A bateria de iões de lítio está protegida contra um descarregamento total. Quando a bateria fica sem carga, a ferramenta desliga-se graças à existência de um circuito de protecção. Desta forma, a aparafusadora deixa de efectuar movimentos de rotação. Em ambientes quentes ou após uma utilização intensa, a bateria pode ficar demasiado quente o que não permite o seu carregamento. Deixe a bateria arrefecer antes de a carregar. Quando a bateria é carregada pela primeira vez e após um armazenamento prolongado, esta apenas pode ser carregada em cerca de 60%. No entanto, após vários carregamentos e descarregamentos a bateria poderá ser carregada a 100%. Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Atenção Usar protecção para os ouvidos Usar protecção ocular Usar máscara contra o pó Apenas para utilização no interior Não expor as baterias à chuva ou água Não queimar Não deitar as baterias usadas no lixo. As baterias usadas devem ser entregues num ponto de recolha ou de reciclagem.5352

b) Notas importantes sobre o carregamento da bateria A bateria da sua aparafusadora não é carregada na fábrica. Por isso, antes de a utilizar pela primeira vez terá de a carregar durante 3 a 5 horas. c) Carregamento (Consulte a fig. A) Ligue a ficha do carregador a uma tomada eléctrica. O LED indicador não acende. De seguida, coloque a aparafusadora no carregador. O LED indicador (vermelho) fica aceso durante o carregamento. Deixe a bateria carregar durante 3 a 5 horas. A bateria está carregada logo que o LED indicador se desligar. Desligue a ficha do carregador da tomada eléctrica e retire a aparafusadora do carregador. A aparafusadora está pronta para ser utilizada. Importante: Durante o carregamento, o carregador e a aparafusadora podem aquecer. Isto é normal e não sinal de qualquer problema.

2. Instruções de funcionamento

Inspeccione a aparafusadora antes de a utilizar para ter a certeza de que todas as peças estão a funcionar devidamente e para verificar se não existem sons estranhos ou faíscas. Antes de utilizar a aparafusadora para colocação de elementos de fixação, verifique as paredes para não furar nenhum cabo eléctrico ou tubo de canalização.

3. Colocação e remoção dos bits

Para utilizar qualquer um dos bits fornecidos, introduza o bit na bucha (1). Para remover o bit, basta puxá-lo para fora da bucha (1). (Consulte a fig. B)

4. Como utilizar o suporte para bits (A)

Para utilizar o suporte para bits, introduza o bit (7) no suporte e depois introduza este na bucha (1). (Consulte a fig. C)

5. Reversível (Consulte a fig. D)

Para perfurar e dirigir parafusos, use a rotação para diante marcada por uma seta “ ” (a alavanca é movida à esquerda). Use rotação inversa marcada por uma seta “ ”(a alavanca é movida à direita) para remover parafusos ou brocas presas. Atenção: Nunca inverta o sentido de rotação quando o mandril estiver em movimento. Aguarde até que tenha parado !

6. Bloqueio automático do eixo (bloqueio

automático) A bucha da aparafusadora (1) fica bloqueada quando o botão de alimentação (2) não é premido. Isto permite-lhe aparafusar os parafusos mesmo com a bateria vazia, uma vez que pode utilizar a ferramenta como uma chave de parafusos manual. Importante: Sempre que utilizar esta ferramenta como uma chave de parafusos manual, não prima o botão de alimentação (2). Caso contrário, a5352

aparafusadora pode ficar danificada.

7. Utilização da luz de trabalho (9) (Consulte

a fig. E) A luz de trabalho permite-lhe dispor de uma luz em condições de fraca luminosidade. Para activar a luz de trabalho basta premir o botão de alimentação. Ao libertar o botão de alimentação, a luz desliga-se. ManuTenÇÃo A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta. pRoTecÇÃo aMBienTal Os equipamentos eléctricos não devem ser eliminados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.5554 5554 ec declaRaÇÃo de confoRMidade Nós, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Declaramos que o produto, Descrição WORX LithiumDrive

Tipo WX251 WX251.1 (250-269-designação de aparelho mecânico, representativo de Aparafusadora-perfuradora) Função Apertar e desapertar parafusos e porcas Directiva EC respeitante a máquinas 2006/42/EC Directiva EC respeitante a compatibilidade electromagnética 2004/108/EC Normas em conformidade com EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-2 Pessoa autorizada a compilar o ficheiro técnico, Nome Russell Nicholson Endereço Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2011/11/01 Jacky Zhou Gestor de Qualidade POSITEC5554 5554
