Ürün Tipi	Davlumbaz
Marka	Teka
Model	DG 785
Kategori	Mutfak Davlumbazı
Kullanım	Ev tipi, pişirme gazlarının çekilmesi ve arıtılması için
Ocaktan minimum kurulum mesafesi	65 cm (gazlı veya karma ocaklar için)
Tahliye Borusu	Minimum çap 120 mm, maksimum uzunluk 4 m, en fazla 2 adet 90° dirsek
Kontroller	Hız düğmeleri, zamanlayıcı ve aydınlatma ile elektronik
Emiş Hızları	Çoklu, yoğun mod (H) dahil, 10 dakika sonra otomatik olarak hız 2'ye geçer
Zamanlayıcı	Evet, 1 ila 99 dakika arası ayarlanabilir
Filtre Doygunluk Göstergesi	Evet ("F" sembolü)
Aydınlatma	Evet (entegre lambalar)
Metal Filtreler	Bulaşık makinesinde veya elde yıkanabilir; ayda en az bir kez temizlenmeli
Aktif Karbon Filtre	İsteğe bağlı (kurulum mümkündür, emiş debisini azaltabilir)
Gövde Temizliği	Paslanmaz çelik: özel ürünler; boyalı: ılık su ve nötr sabun; aşındırıcı ürünlerden kaçının
Elektrik Güvenliği	Sabit tesisatta tam bağlantı kesilmesi zorunludur (3 mm açıklıklı tüm kutuplu kesme), topraklama prizi
Standartlar	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 61591, EN/CEI 60704, EN 55014, vb.
WEEE Direktifi	2012/19/EU direktifine uygun; evsel atıklarla birlikte atmayın
Onarılabilirlik	Yalnızca orijinal yedek parçalar kullanın; onarımlar yetkili teknik servis tarafından yapılmalıdır
Garanti ve Destek	Üreticinin teknik destek servisiyle iletişime geçin
Enerji Tasarrufu	İpuçları: hızı ayarlayın, yoğun modu yalnızca gerektiğinde kullanın, kullanılmadığında kapatın, tencere kapaklarını kapatın

Sık sorulan sorular - DG 785 TEKA

Teka DG 785 davlumbazımı ne sıklıkta temizlemeliyim?

Davlumbazın içini ve metal filtreleri, yangın riskine yol açabilecek yağ birikmesini önlemek için ayda en az bir kez yıkamak zorunludur.

Metal filtreler nasıl temizlenir?

Metal filtreler, yağ kaybolana kadar nötr deterjanlı sıcak suya batırılarak temizlenebilir, ardından temiz suyla durulanabilir. Ayrıca bulaşık makinesinde de yıkanabilir (dikey olarak yerleştirin). Tekrar takmadan önce havada kurumaya bırakın.

Davlumbaz açılmazsa ne yapmalıyım?

Öncelikle güç kablosunun takılı olduğundan ve elektrik geldiğinden emin olun. Sorun devam ederse teknik servise başvurun.

Davlumbaz iyi çekmiyor, ne yapmalıyım?

Filtrelerin yağla doygun olup olmadığını kontrol edin (temizleyin) veya tahliye borusunun tıkalı olup olmadığını kontrol edin. Ayrıca boru çapının en az 120 mm ve uzunluğunun 4 m'yi geçmediğinden emin olun.

Gazlı ocak üzerinde minimum kurulum mesafesi nedir?

Davlumbazın alt kısmı, gazlı veya karma ocaklardan en az 65 cm uzaklıkta olmalıdır. Ayrıca ocak üreticisinin talimatlarını da izleyin.

Davlumbazın zamanlayıcısını nasıl ayarlarım?

Davlumbazı çalıştırın ve istediğiniz hızı seçin. 'Zamanlayıcı' düğmesine basın, ardından + veya - tuşlarıyla çalışma süresini (1 ila 99 dakika) seçin. Kalan süre, saatle dönüşümlü olarak görüntülenir.

Yanan 'F' göstergesi ne anlama gelir?

'F' göstergesi, filtrelerin doygun olduğunu ve temizlenmesi gerektiğini belirtir. Temizlikten sonra, + ve - tuşlarına aynı anda basarak göstergeyi kapatın.

Aktif karbon filtre nasıl takılır?

Aktif karbon filtre isteğe bağlıdır. Birlikte verilen talimatları izleyin. Kurulumun emiş debisini azaltabileceğini unutmayın.

Davlumbazı metal filtreler olmadan kullanabilir miyim?

Hayır, metal filtreler olmadan davlumbazın altında yemek pişirmek önerilmez (örneğin bulaşık makinesinde yıkanırken). Yağ damlayabilir ve yanabilir.

Arıza veya onarım durumunda ne yapmalıyım?

En yakın üretici Teknik Destek Servisi ile iletişime geçin ve yalnızca orijinal yedek parçalar kullanın. Niteliksiz personel tarafından yapılan onarımlar tehlikeli olabilir.

KULLANIM KILAVUZU DG 785 TEKA

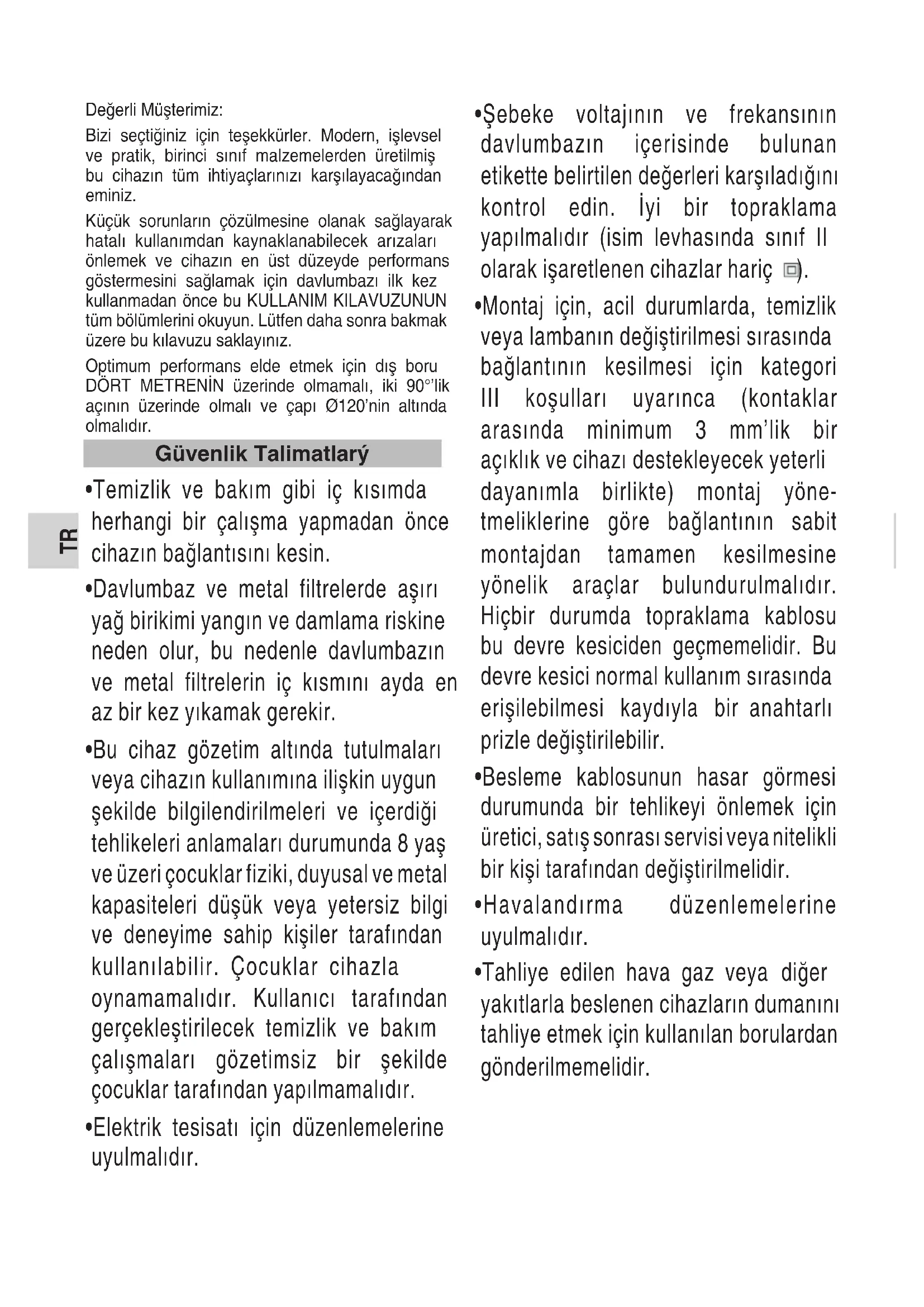

Bizi seçtiğiniz icin teşekürler. Modern, islevseli ve pratik, birinci sinif malzemelerden üretilmis bu cihazın:tüm ihtiyaclarinizi karsilayacagindan eminiz.

Küçuk sorunlarinözülmesine olanak saglayarak hatali kullanımdan kaynaklanabilecek arizaları onlemek ve cihazın en ust duzyde performans gostermesini saglamak icin davlumbazi ilk kez kullanmadan once bu KULLANIM KILAVUZUNUN tum böümlerini okuyun. Lüften daha sonra bakmak üzere bu kilavuzu saklayiniz.

Optimum performers elde etmek icin dis boru DORT METRENIN uzerinde olmamali, iki 90^ lik acinin uzerinde olmali ve capi 0120'nin alta olmalidir.

Güvenlik Talimatlary

• Temizlik ve bakim gibi ic kismda herhangi bir calisma yapmadan once cihazin baglantisini kesin.
  Davlumbaz ve metal filtrlerde asiri yaig birikimi yangin ve damlama riskine neden olur, bu nedenle davlumbazin ve metal filtrlerin ic kismini ayda en az bir kez yikamak gerekir.
• Bu cihaz gozetimALTHinda tutulmalar i veya cihazin kullanimina iliskin uygun sekilde bilgilendirilmeleri ve icerdiigi tehlikeleri anlamalar durumunda 8 yaş ve üzeri;cocuklar fiziki,duyusal ve metal kapasiteri dusuk veya yetersiz bilgi ve deneyime sahip kisiler tarafindan kullanilabilir. Cocuklar cihazla oynamamalidir.Kullanici tarafindan gereklestirilecek temizlik ve bakim calismalar gozetimsiz bir sekilde tocuklar tarafindan yapilmamalidir.
  Elektrik tesisati incin duzenlemelerine uyulmalidir.

Sebeke voltajin ve frekansin n davlumbazin icerisinde bulunan etikette belirtilen degerleri karsiladigini kontrol edin. iyi bir topraklama yapilmaldir (ism levhasinda sinif Il olarak isaretlenen cihazlar harc).
Montaj icin, acil durumlarda, temizlik veya lambanin degistirilmesi sirasinda婴幼儿 keseilmesi icin kategori III kosullari uyarinca (kontaklararasinda minimum 3 mm'lik bir açiklik ve cihazı destekleyecek yeterli dayanimla birlikte) montaj yönelemiklerine gore婴幼儿 sabit montajdan tamamen kesilmesine yonelik araclar bulundurulmalidir. Hiçbir durumda topraklama kablosu bu devre kesiciden gezememelidir. Bu devre kesici normal kullanim sirasinda erisilebilmesi kaydiryla bir anahtarl prizle degistirilebilir.
- Besleme kablosunun hasar gormesi durumunda bir tehlikeyi onlemek icin uretici, satis sonrasi servisi veya nitelikli bir kisi tarafindan degistirilmelidir.
Havalandirma duzenlemelerine uyulmalidir.
Tahliye edilen hava gaz veya diger yakitlarla beslenen cihazlarin dumanini tahiye etmek icin kullanilan borulardan gonderilmemelidir.

• Odanin yeterli havalandirması saglanmalidir.Davlumbaz,elektrik disinda enerjiyle calisan diger cihazlarlaaynianda calistiginda, hava cikis basinci 4 Pa'yi (4x10 -5 bar) gezememelidir.
  Davlumbazin alta alev yasaktir.
  Davlumbazin ic kismi gazli veya karma set üstü ocaktan en az 65cm uzakta bulunmalidir. Set üstü ocağın minimum üretim goestergelerine uyun. Bu mesafe davlumbazin montaj talimatlarinda belirtilmesi durumunda dusürulebilir.
  Pisirme aleterile kullanildiginda Erisilebilar parcalar isitmal olabilir.
• Kapatan bir tava olmadan asla gaz brulorlerini yanar halde birakmayin. Filrederde biriken yag sicutlik artisi nedeniyle damlayabilir veya alev alabilir.
  Metal filtreler takili degilse, orneigin bulasik makinesinde temizlenirkerken davlumbazin aldinda yemek pisirmekten kaçınin.
  Davlumbazin ic kismini temizlerken eldiven kullanilmasini ve cok dikkat edilmesini oneriyoruz.
  Davlumbaz evde kullanim icin ve yalinizca girdalarin hazirlanmasinda ortaya cikan gazlarin tahliyesi vetemizlenmesi icin tasarlanmistir. Baska amaclarla kullanimi kendi sorumluluugunuzdadir ve tehlikeli olabilir. Uretici cihazin uygunsuz kullanimindan kaynaklanan hasarlardan sorumlu degildir.
  Herhangi bir onarim icin yalinizca original parcalar kullanilarak ureticinin

en yakindaki Teknik Destek Servisine basvurulmalidir. Niteliksiz kiselertarafindan gerekleştililen onarimlar veyadehyeigiiklikerguvenliginizitehlikeyesokarak cihazin zarar gormesine veyahatali calismasina neden olabilir.

• Bu cihaz "Elektrik ve Elektronik Cihaz Atiklari" olarak tanimlanan elektrik ve elektronik cihazlara iliskin 2012/19/EU Avrupa Yonergesi'ne uygundur. Bu yonerge elektrik ve elektronik cihazlarin iadesi ve geri donusum icint tum Avrupa birligi kapsamindaGPCerligenel uygulamayi vermektedir.denetlenmelidirler.

Tesis

• Kurulum talimatlari, bu kullanim kilavuzunun basindaki resimlerdetanimlanmistir.
• Once cihazın arkasindaki koruyucu folyoyu Çikarın ve kurulumdan sonra folyoyu tamamen Çikarın.
  Vidalarin veya sabitleme cihazlarin montaj talimatlarna uyulmamasielektrik arizasin neden olabilir.
• Bu davlumbaz, UNE-EN 60335-2-31:2015 A1:2023; 7.12.1 uyarinca yalinizca dört pişirme bolgesinden fazla olmayan bir oçak üzerine monte edilmek üzeret tasarlanmistir.

Kullanym Talimatlary

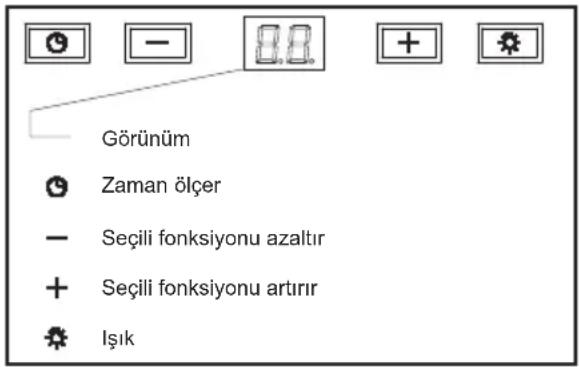

Davlumbazý āpaÖydaki bekilde görtulenkontrolleri kullanarak calyptyrabilirsiniz.

Çekip Güçünü artýmak ilen píbirme iplemine\ baplamadan birkac dokika once ciház y calyptyrmanyzý oneririz. Böylece buharlar olupmaya bapladyóynda surekli ve sabit Çekip elde etmj olursunuz.

Ayny pekilde, buhar ve kokular y tamamyyla dþary atabilmek icin, pipirme iplemi bittikten sonra davlumbazy birkaç dakika (3-5 dakika) daha acyk tutunuz. Bu iplem yaolaryn, dumanyn ve kokularyn geridonmesini engelleyecekir.

Hava cekme periyodunu programlama

1.Davlumbaz acilir ve istenilen减免i hizi secilir.
2.Zaman oIcere basilir.
3.1'den 99 dakikaya kadar olan programlama zamanı +,- tuslari kullanilarak seçilir.
4.Çekisışı ve programlama zamanı donusumlul olarak görtüntenir.

En yüksek yüz "H" manuel olarak seçilebilecek ve otomatik olarak dhebir yüz 10 dakika kadar sonra gelecektir.

Filtrelerin doygunluğu “F”

1)Filtre dolum goftergesi yandigizaman,filtreler yikanip temizlenmeli.
2) Filtreleri temizler temizlemez basin (+) ve (-) bundan sonra isik kapanacaktir. Ayrica sebeke fisini cekerek kapatilabilir.

Metal filtrerin temizlenmesi

Temizlik ve bakim,isleri esnasinda,güvenlik talimatlarina uyulduğundan emin olunuz.

Temizlik ve Bakým

• Muffak davlumbaziniz paslanmaz Çelikten yapilmıssa, ürün talimatlarinda belirtilen özel temizlik malzemelerini kullanıniz.
• Muffak davlumbaziniz boyanmissa, ilk su ve notral sabun kullaniniz.
  Metal bulasik tellerini ya da asindirici veya yipratici urunleri asla kullanmayiniz.
  -ipliklerini birakmayan bir bez kullanarak mutfak davlumbazinizi kurulayiniz.
  Buharı temizleyiciler kullanmayınüz.

Davlumbazyn govdesinin temizlenmesi

Filtreleri monte edildikleri yerden cikarmak icin, kilitlere hafifce bastirn ve cekin.
Metal filtrler, notral deterjanl sicak suya yağlarçozünene kadar batirdiktan sonramuslugun altinda durulayarak ya da ozel yagçozucu urnler kullanarak temizlenebilir.
Bulaşik makinesinde de yikanabilirler. Budurumda, yemek artiklarınin yapımasın Önlemek icin dikey olarak istiflenmeleri tavsiye edilir.
Bulaşik makinesinde yıkamak metalik yüzeye zarar verebilir (karartabilir), fakat bu yağ tutma kapasitesini etkilemez. Temizledikten sonra kurumaya birakin ve daha sonra mutfak davlumbazıninicine yerleşirin.

Ampullerin degiptirilmesi

Işiklara ait ampulleri degişirirken üreticinizin belirtti en yakin Teknik Servise basvurun.

Ampul kodu: 81455067

Problemlerinoczulmesi

Teknik servisi caýrmadan once abaýdaki kontrolleri yapynyz :

Sorun Olası Sebebep Çozüm
Davlumbaz calismayor	Cihazın kablosu elektrige®,®, degilir. Elektrik hassinda akım yoktur	Kabloyu prize takıniz Elektrik olup olmadığına dokıniz
Davlumbaz yeterince， çekmiyor ya da titriyor	Filtreler yüzda dolmustur. Hava®,®, yolunda tıkanma , vardır	Metal ya da carbon filtreleri , değistirin / temizleyin Tıkanan yeti®,

Aktif carbon filtrer (isteğe baglı)

• Aktif carbon filtresini takmak icin onunla birlikte verilen talimatlari izleyin.
• Üretici, cihazlarinda gerekli gürdugü dizeltmeleri, temel Özelliklerine zarar vermeden yapma hakkinı saklı tutar.
• Karbon filtrerin takilmasiya davlumbazda ekstraksiyon akında bir azalma gozlemlenmesi mumkundur.

Çevre koruma bilgileri.

Enerji Tasarrufu

• Bu cihaz enerji tasarrufudur. Daha fazla enerji tasarrufu icin bazi ipuclar:
• Davlumbazin verimli ve sessiz calismasi,—cin yemek pisirirken yeterli hava akisi)—saglayin.
• Fan hizinci, pişirme sirasinda olusan buhar miktarina gore ayarlayin. Yogun ayari yalinizca gerektiginde kullanin; fan hizi ne kadar Düşükke, o kadar az enerji tuketilir.
• Buhar uretiligiinde, dokru zamanda en yuksek fan hizini seksin. Buhar mutfaga yayilmissa, davlumbaz daha uzun sure calismak zorunda kalacak ve bu nedenle daha fazla enerji tuketecekir.
• Artik ihtiyaç duyulmadigiindava veyakullanilmadigiindadavlumbazi ve isiklari kapatin.
  Havalandirma sisteminin etkinligini artirmak ve yangin riskini onlemek icin filtreyi duzenli olarak temizleyin ve degistirin.
• Buhar ve yogusmayi azaltmak icin yemek pisirken tencere ve tavalarin üzerini ortün.

Ambalajlarin Atilmasi

• Karton, poliuretan ve film gibi ambalaj malzemelerini uygun kaplarda atin. Bu, malzemelerin yeniden kullanilmasini saglar.

Cihaz Sokumu

1. Elektrik baglantını kesin.
2. Davlumbazin uzerindeki kanal kapagini cikarin.
3. Kanal baglantisini kesin.

4. Cihazi duvara sabitleyen vidarı destekleyerek seksün.

5. Tum atiklari yururlukteki cevre koruma yonetmeliklerine uygun olarak bertaraf edin.

Eski Cihazlarin imhası

2012/19/EU (AEE) sayil Avrupa Direktifne gore, eski ev aletleri evsel atiklarla birlikte atilmamalidir. Bileşenlerinin ve malzemelerin geri kazanimi ve geri donusumun optimize etmek ve insan sagligi ve cevre üzerindeki etkiyi azaltmak icin ayri olarak toplanmalidirlar. Tum urnlerdeki carpi isaretli tekerlekli cop kutusu sembolu, atiklari ayri toplama zorunluluğunuzu hatirlatir. Eski cihazınizinogrusekilde imhası hakkinda bilgi icin yerel belediyenizle vya perakendecinizle iletismeGPCIN.
- imha etmeden once cihazinizi kullanilamaz hale getirin. Guc kablosunu kesin ve atin.

Teknik Bilgiler:

Elektriksel Özellikler (ETİKETE BAKINIZ)

Bu cihaz asagidaki standartlara uygun olarak tasarlanmis, test edilmis ve uretilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
  EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2;EN/IEC61000-3-2;EN/IEC 61000-3-3
