KULLANIM KILAVUZU SCCB5311P SAMSUNG

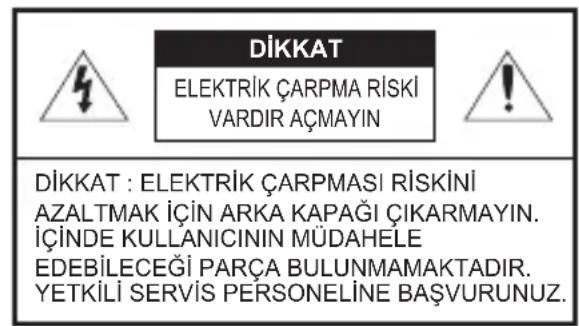

Bu sembol, içinde yüksek voltajın bulunduğunu göstermektedir. Bu ürünün herhangi bir iç parçasına herhangi bir şekilde temas etmek tehlikelidir. Bu sembol, işletim ve bakımla ilgili önemli literatürün bu ürüne dahil edildiği konusunda sizi uyarmaktadır. Yangına ya da elektrik çarpmasına neden olabilecek tehlikeyi önlemek için bu cihazı yağmura veya neme maruz bırakmayın. UYARI

1. Sadece özellikler sayfasında belirtilen

standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir.

2. Yanlış şekilde güç kaynağının

bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.

3. Tek bir adaptöre çoklu kamara

bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir.

4. Güvenli bir şekilde güç yuvasına güç

kordonunu takın. Emniyetsiz bağlantı yangına neden olabilir.

5. Kamerayı kurarken, sağlam ve sıkı bir

biçimde takın. Kameranın düşürülmesi yaralanmalara yol açabilir.

6. Kamera üzerine iletken nesneleri

(örneğin tornavidalar, madeni paralar, metal objeler vs.) veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir.

7. Üniteyi nemli, tozlu veya isli yerlerde

kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir. Sembollerle İgili Güvenlik DİKKAT : ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI ÇIKARMAYIN. İÇİNDE KULLANICININ MÜDAHELE EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR. YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ. DİKKAT

8. Üniteden alışılmamış kokular veya

duman geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

9. Bu ürün normal şekilde çalışmıyorsa,

en yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modifiye etmeyin. (SAMSUNG, yetkisiz modifikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.)

10. Temizlerken ürün parçalarının

üzerine doğrudan su püskürtmeyin. Aksı durumda yangın veya elektrik çarpmasına neden olabilir. DİKKAT

1. Ürün üzerine objeler düşürmeyin ya

da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz.

2. Yüksek sıcaklıkları (122

°F, 50°F üzeri), ve düşük sıcaklıkların (14°F, -10°F altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir.

3. Halihazırdaki kurulu olan ürünün yerini

değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve sonra taşıyıp yeniden kurun.

4. Ark olduğunda prizden güç fişini çıkartın.

İhmal edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

5. Doğrudan güneş ışığından ve ısı yayma

kaynaklarından uzak tutun. Yangına neden olabilir.

6. Havalandırma imkanı bulunan bir yerde

7. CCD görüntü sensörüne zarar

verebileceği için güneş gibi aşırı parla objelere doğrudan kamerayı yönlendirmekten kaçının.

8. Aygıt, su sıçramasına ve damlamasına

maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtın yanına konulmamalıdır.

9. Ana şebeke kablosu cihazın bağlantısını

kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır. FCC Beyannamesi Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırılması aşağıdaki iki koşula tabidir:

1) Bu cihaz, Zaralı girişimler oluşturamaz ve

2) Bu cihaz, istenmeyen bir çalışmaya

neden olabilecek girişim dahil alınan herhangi bir girişimi kabul etmelidir. Not Bu ekipman, test edilmiştir ve FCC Kurallarının 15. bölümüne uygun olarak Sınıf A dijital cihaz sınırlamalarına uygun bulunmuştur. Bu limitler, ekipman ticari bir ortamda çalıştırıldığında zararlı girişimlere karşı makul korumalar uygulayacak şekilde düşünülmüştür. Bu ekipman, talimat kılavuzuna göre kurulmaz ve kullanılmazsa, radyo frekans enerjisi üretir, kullanır ve yayabilir. Meskun bölgede bu ekipmanın çalıştırılması, kullanıcının kendi hesabına girişimi düzeltmesini gerektirecek durumda zararlı girişime neden olabilir. AB68-00647D(04)Tur.indd 3 2007-05-18 ｿﾀﾈﾄ 1:33:444

Önemli Güvenlik Yönergeleri

1. Bu yönergeleri okuyun.

2. Bu yönergeleri saklayın.

3. Uyarıları dikkate alın.

4. Yönergeyi takip edin.

5. Bu cihazı suyun yakınında kullanmayın.

6. Yalnızca kuru bir bezle temizleyin.

7. Havalandırma deliklerini kapatmayın.

Üreticinin talimatlarına göre kurun.

8. Radyatör, ısı aygıtları gibi ısı

kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yaynına koymayın.

9. Güvenlik amaçlı polarize veya

topraklamalı tip fişi bozmayın. Polarize fiş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi fiş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen fiş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.

10. Özellikle fişlerde, priz yuvalarında

ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun.

11. Yalnızca üretici tarafından belirtilen

ekleri/aksesuarları kullanın.

12. Yalnızca üretici tarafından belirtilen veya

cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.

13. Bu cihazı fişten çekin. Araba

kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkat edin.

14. Bütün servis işlemlerini yetkili servis

personeline bildirin. Güç kaynağı kordonu veya fişin zarar görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir. AB68-00647D(04)Tur.indd 4 2007-05-18 ｿﾀﾈﾄ 1:33:444 TUR

Bu lavuz hakkında Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir. Bu kılavuz şu bölümlere ayrılmıştır: Bölüm 1 “Genel Bakış” kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm). Bölüm 2 “Kurulum”, ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar. Ek “Özellikler”, ürün özelliklerini verir.

Ürüne Genel Bakış Hareketli görüntüler ortaya çıktığında devingen gecikmelere sahip olmayan sabit bir odaksal lensle donatılmış yüksek çözünürlüğe sahip bir dome kameradır ve net görüntü kalitesi, Gece/gündüz renk telafisini uygulamak amacıyla gerçek zamanlı CCD kusur tedavisi, düşük hızda obtüratör (LSS: Auto x 128) ile dijital gürültü giderme (DNR) gibi özellikleri sağlamaktadır.

Güç: DC 12V/AC 24V Özel fonksiyonlar Hat kilit (LL) kontrolü Otomatik beyaz dengeleme Yatay/dikey görüntü değiştirme Otomatik amplifikasyon kontrolü Düşük obtüratör hız kontrolü Arka ışık telafisinin kontrolü Renkli ve siyah & beyaz modlar arasında otomatik anahtarlama Dijital gürültü giderme (DNR) Dinamik CCD kusur telafisi

Parçalar Ambalajdaki Parçaların Kontrolü Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:Kamera Test monitör kablosuTırnak vidası Kullanım Kılavuzu Not Test monitör kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın. Genel bakış AB68-00647D(04)Tur.indd 6 2007-05-18 ｿﾀﾈﾄ 1:33:456 TUR

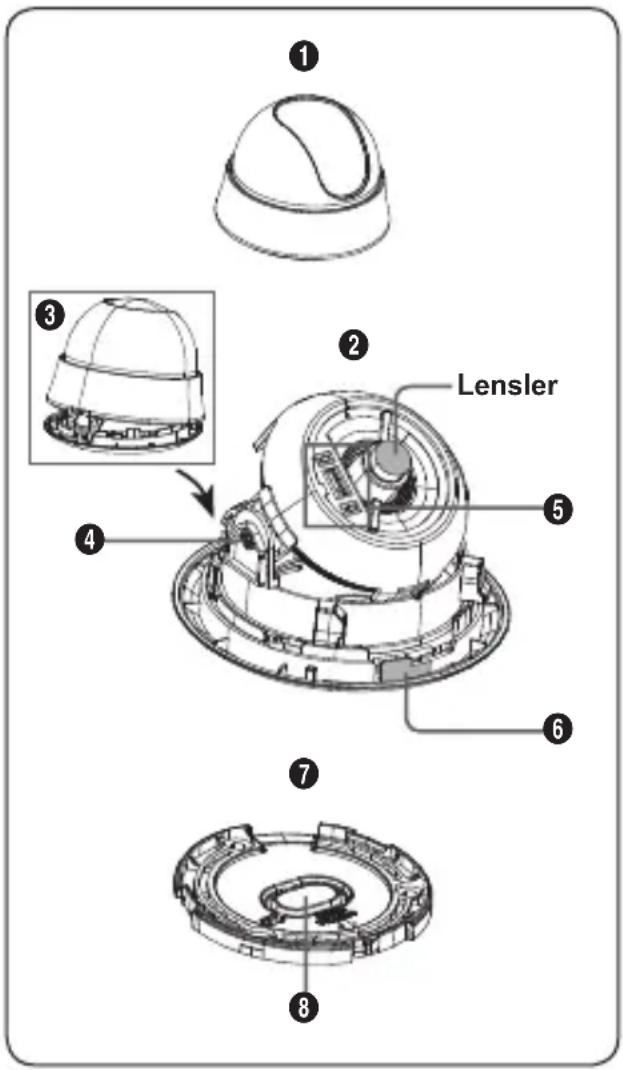

Kameranızın parçaları Kameranız şu parçalardan oluşmaktadır:1. Dome Kapağı: Koruma amaçlı lens ve temel yapıyı kapatır. 2. Temel yapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır.3. Kilitleyici: Dome Kapağını açmak ya da kapamak için kullanılır. Dome kapağını açmak için kilitleyiciye bastırın.4. Eğimli sabitleme vidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir.5. Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır. 6. Kilit çözücü: Temel yapıdan montaj kenedini ayırtmak istiyorsanız dışarıya doğru itin ve temel yapıyı KİLİTSİZ yöne doğru yönlendirin.7. Montaj kenedi: Tavan veya duvar sabitlemesi için kullanılır. Ambalajla verilen üç uzun tırnak vidasını kullanarak sabitlenir. 8. Tavan montaj açıcısı: Tavana kurarken hat bağlantısı için onu çıkartın. Lensler

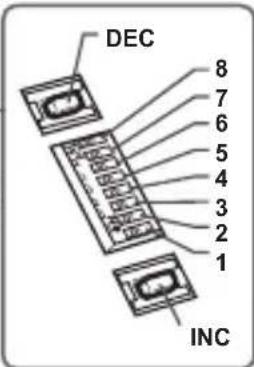

Ayarlama anahtarları Fonksiyon anahtarlarının ayarlanması Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın: Kurulum DEC INC

çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahilli senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz. Not DC 12V gücünü kullandığınızda bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır..AC elektriği bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Bir dereceyle fazı azaltmak ya da arttırmak için INC veya DEC düğmesine basın. No İsim Kısa açıklama1 LL Hat kilitleme ON/OFF2 LSSSensör- yüksek veya düşük hız obtüratörü ON/OFF3 H-REV Yatay döndürme ON/OFF4 V-REV Dikey döndürme ON/OFF5 BLC Arka ışık telafisi ON/OFF6 AGC Otomatik amplifikasyon kontrolü ON/OFF7 D/NRenkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF8 AWB Otomatik beyaz dengeleme ON/OFF AB68-00647D(04)Tur.indd 8 2007-05-18 ｿﾀﾈﾄ 1:33:558 TUR

2. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüye azaltmak ama parlaklığı ve kontrastlığı

arttırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntüyü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar.

3. Anahtar 3 (H-REV): Anahtar

ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.

4. Anahtar 4 (V-REV): Anahtar

ON konumundayken kameranın görüntüsü dikey yöne çevrilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.

5. Anahtar 5 (BLC): Anahtar

ON konumundayken, kamera güneş ışığı floresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntüyü net olarak göstermez.

6. Anahtar 6 (AGC): Anahtar

ON konumundayken kamera, sinyal uzunluğu verilen sürenin altına düştüğünde video sinyalini büyüterek otomatik olarak duyarlılığı arttırır. Herhangi bir koyu görüntü hissedildiğinde bu özelliği kullanın.

7. Anahtar 7 (D/N): Anahtar

ON konumundayken kamera, parlaklık yakınlığına göre renkli ve S&B arasında otomatik olarak anahtarlanır.

8. Anahtar 8 (AWB): Bu anahtar, beyaz dengesini ayarlar. Anahtar

ON konumundayken kamera ATV modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

ATW (Otomatik İzlenen Beyaz Denge): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)

AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depo eder. Dolayısıyla renk sıcaklığı depo edilen değere göre ayarlanır. AB68-00647D(04)Tur.indd 9 2007-05-18 ｿﾀﾈﾄ 1:33:5610

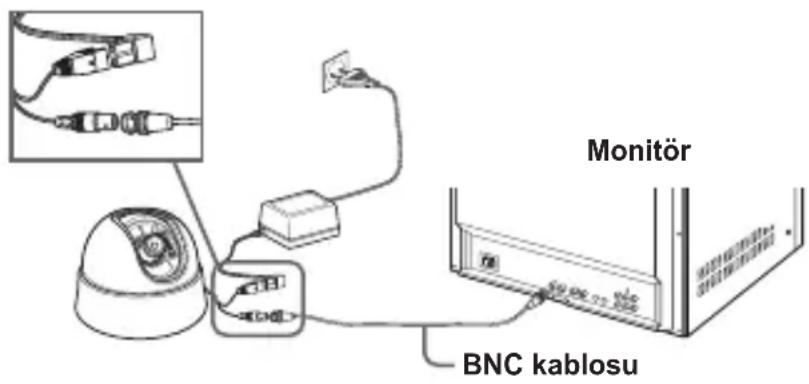

Kabloların bağlanması ve anahtarların ayarlanması Kabloları bağlamak için

1. Kamaranıza ekli Video

bağlayıcısına BNC kablosunu bağlayın.

2. Monitör üzerindeki Video

Girişine BNC kablosuna bağlayın.

3. Kameranıza ekli Güç

bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür. Kamera görüntüsünü kontrol etmek ve anahtarları ayarlamak için

1. Dome kapağını çıkartın. Çıkartma prosedürleri hakkında daha fazla detay için bir sonraki

sayfada yer alan Kamera kurulumu bölümündeki “Kurulum Prosedürleri”ne bakınız.

2. Ekranda görüntüyü görüntülerken Anahtar tablosunu kullanarak kameranızın fonksiyonlarını

Kameranın Kurulumu Kurulumdan önce Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız: Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir. Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir. Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın. Kurulum prosedürü Kameranızı kurmak için1. Kameranızın altındaki Kilitleyici düğmesine basın ve diğer elinizi kullanarak Temel yapıdan Dome Kapağını çıkartın. Temel yapı size doğru açılacaktır.2. Resimde gösterildiği gibi kilit çözücüsünü dışarı doğru itin ve Montaj kenedini ayırtmak için Temel yapıyı KİLİTSİZ yöne doğru yönlendirin. Bunu yapmak kolay değilse Montaj kenedi üzerindeki küçük delikleri tutarken KİLİT yönünde Montaj kenedini yönlendirin.3. Üç vidayla desteklenen yere (tavan veya duvar) Montaj kenedini sabitleyin. Not Montaj kenedi üzerindeki ÖN KAMERA işareti kamera izleme alanını göstermelidir.

4. Tavana Montaj kenedini yerleştirirken tavandaki deliğin içinden kameranıza ekli hattı

bağlamak için sıkıca bastırarak Tavan montaj açıcısını çıkartın. Aksi durumda hat bağlantısı için ÖN KAMERA işaretine ters boş alanı kullanabilirsiniz.

5. Şimdi, gömme ÖN KAMERA alanında geniş girintiye sahip Temel yapı üzerindeki

Kilit çözücüsünü hizaladıktan sonra KİLİT yönünde yönlendirerek Montaj kenedine Temel yapıyı ekleyin.

6. Kamera yönünü ayarlayın. Yön kontrolü hakkında daha fazla detay için aynı sayfadaki

“Kamera Yönünün Ayarlanması” başlığına bakın.

7. Son olarak Temel yapıdaki Kilitleyiciye sahip dome Kapağının alt bölümünde geniş girintiyi

hizaladıktan sonra “klik” sesini duyuncaya kadar basarak Temel yapıya dome Kapağını ekleyin.

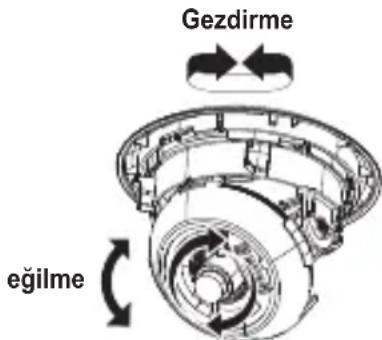

Kamera yönünün ayarlanması Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz. IGezdirme konumunda kameranızın rotasyon limiti 340 dereceye ayarlanabilir (saat yönünde 220 derece ve saat yönünün aksine 120 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın. Her iki sabitleme vidası sağlamlaştırılamadığında vidaların yönünü değiştirin. Zorunlu olduğunda sadece bir vidanın sıkılması doğru olacaktır. Eğilme durumunda, 0 dereceden 90 dereceye kadar kameranızın eğimini değiştirebilirsiniz. Eğim açıları 23 derecenin altındayken kısmi görüntü saklama problemiyle karşılaşabilirsiniz. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğim sabitleme vidalarını kullanın. Kameranızın odağını ayarlamak amacıyla net görüntü için sabitlenen lensleri yönlendirin. Eğimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz. Gezdirme eğilme Lens rotation AB68-00647D(04)Tur.indd 12 2007-05-18 ｿﾀﾈﾄ 1:33:5912 TUR

Ek A: NTSC Standardı için Özellikler Madde Ayrıntılar Ürün tipi CCTV renkli dome kamera Güç girişi AC 24V ± 10% (60Hz ± 0.3 Hz), DC 12V +10%/-5% Yayın tipi NTSC Standart renkli sistem (525 hat, 60 alan) Güç tüketimi Yaklaşık 1.6W Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD Piksel

SCC-B5310N 540 TV hattı 330 TV hattı Min. obje aydınlatma

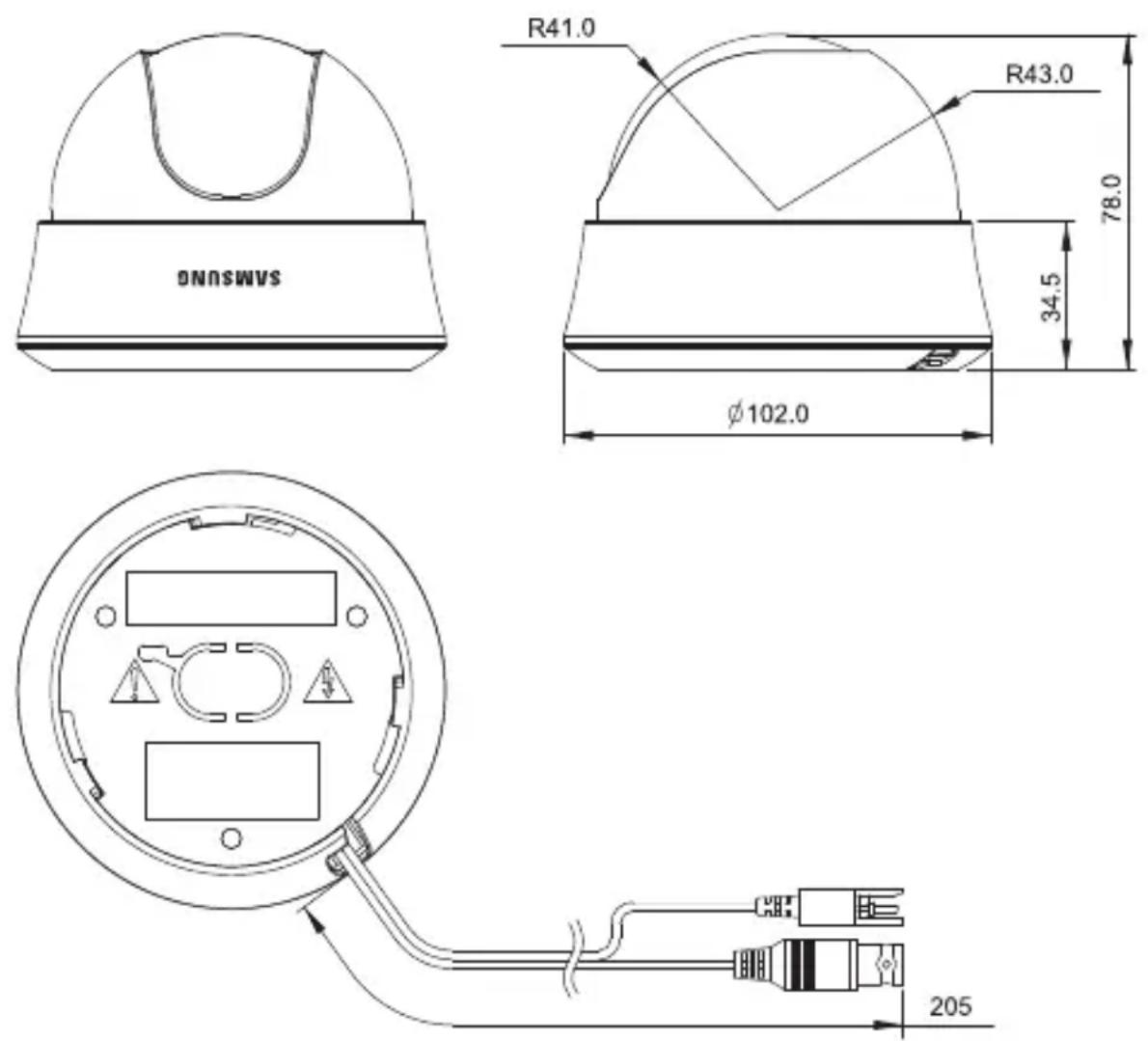

Madde Ayrıntılar Kontroller Hat kilidi (LL) Sensör-yukarı; düşük hız obtüratürü (LSS) Yatay dönme (H-REV) Dikey dönme (V-REV) Arka ışık telafisi (BLC) Otomatik amplifikasyon kontrolü (AGC) Gündüz ve gece değişimli renkli ve S&B arasında anahtarlama (D/N) Otomatik beyaz dengeleme (AWB) Dijital gürültü giderme (DNR) Dinamik CCD kusur telafisi Ürün rengi SCC-B531xN : Beyaz / SCC-B531xBN : Siyah Çalıştırma sıcaklığı -10°C ila +50°C Çalıştırma nemi %90’a kadar Ebat 102(φ) x 78(H)mm Ağırlık 190g AB68-00647D(04)Tur.indd 15 2007-05-18 ｿﾀﾈﾄ 1:34:0316

Ek B: PAL Standardı için Özellikler Madde Ayrıntılar Ürün tipi CCTV renkli dome kamera Güç girişi AC 24V ± 10% (50Hz ± 0.3 Hz), DC 12V +10%/-5% Yayın tipi PAL Standart renkli sistem (625 hat, 50 alan) Güç tüketimi Yaklaşık 1.6W Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD Piksel

Madde Ayrıntılar Kontroller Hat kilidi (LL) Sensör-yukarı; düşük hız obtüratürü (LSS) Yatay dönme (H-REV) Dikey dönme (V-REV) Arka ışık telafisi (BLC) Otomatik amplifikasyon kontrolü (AGC) Gündüz ve gece değişimli renkli ve S&B arasında anahtarlama (D/N) Otomatik beyaz dengeleme (AWB) Dijital gürültü giderme (DNR) Dinamik CCD kusur telafisi Ürün rengi SCC-B531xP : Beyaz / SCC-B531xBP : Siyah Çalıştırma sıcaklığı -10°C ila +50°C Çalıştırma nemi %90’a kadar Ebat 102(φ) x 78(H)mm Ağırlık 190g AB68-00647D(04)Tur.indd 17 2007-05-18 ｿﾀﾈﾄ 1:34:03Part No. AB68-00647D(04) AB68-00647D(04)backcover.indd 1 2007-05-18 ｿﾀﾈﾄ 1:34:42
