Tipo de producto	Cámara domo color CCTV
Alimentación	24V CA ±10% (50Hz ±0,3Hz) / 12V CC +10%/-5%
Consumo eléctrico	Aproximadamente 1,6 W
Dispositivo de imagen	Super-HAD CCD 1/3 pulgada
Píxeles (SCC-B5311P)	Total: 795 (H) x 596 (V); Efectivos: 752 (H) x 582 (V)
Resolución horizontal	540 líneas TV
Iluminación mínima	1 Lux (50IRE, Sens-up Off); 0,008 Lux (50IRE, Sens-up x128)
Salida de video	Compuesto 1,0 Vp-p, 75 ohmios, BNC + salida monitor de prueba
Sincronización	INT / Bloqueo de línea (ajuste de fase con botones INC/DEC)
Funciones especiales	LL, LSS (Sens-up), H-REV, V-REV, BLC, AGC, D/N, AWB, DNR, Compensación de defectos CCD
Óptica (según modelo)	Focal fija: 3,0 mm, 3,8 mm o 8,0 mm
Ángulo de visión	Horizontal máx. 92°, Vertical máx. 72°
Panorámica	0° a 340° (220° sentido horario, 120° antihorario)
Inclinación	0° a 90°

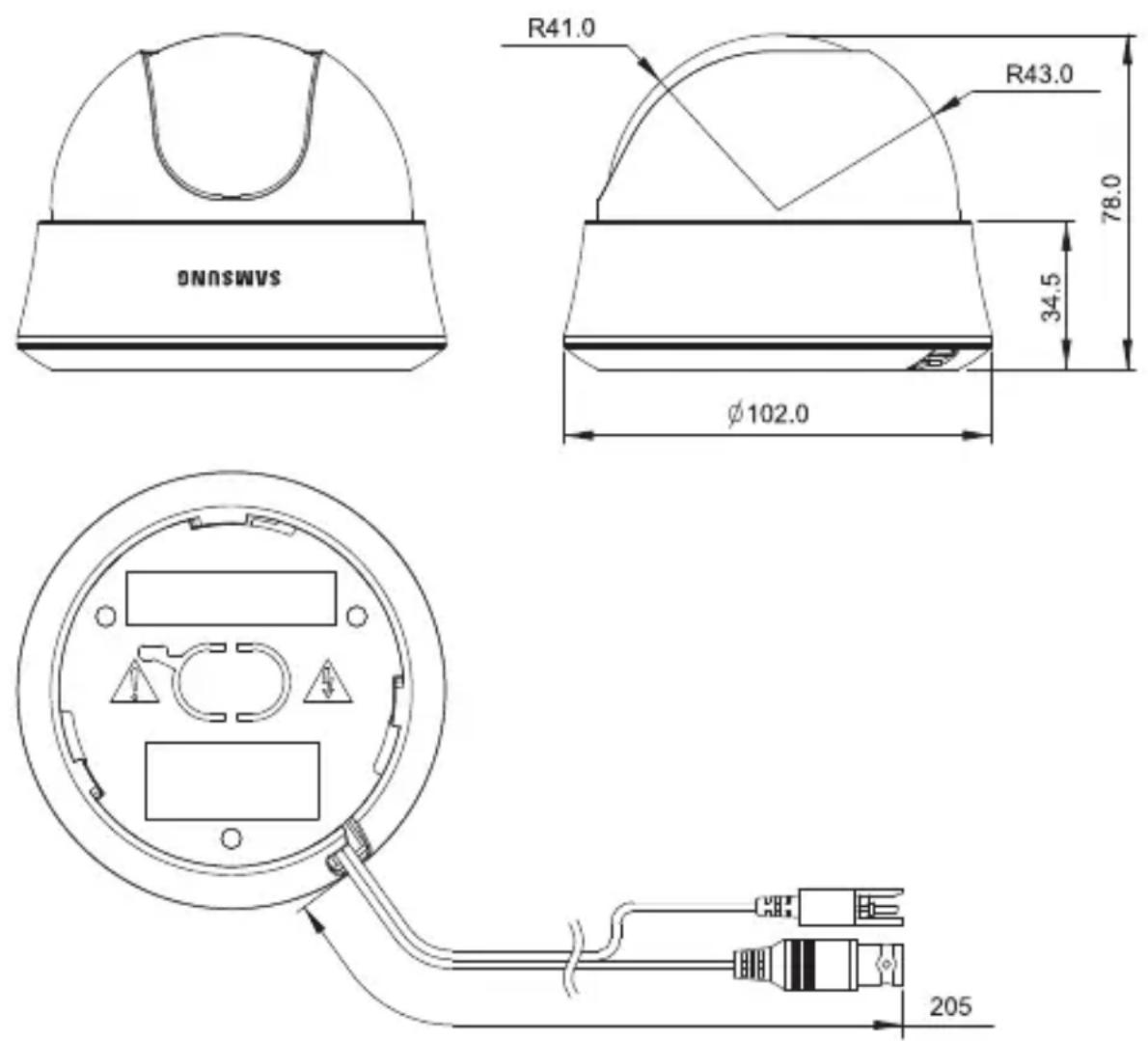

Dimensiones	102 (Ø) x 78 (H) mm
Peso	190 g
Temperatura de funcionamiento	-10°C a +50°C
Humedad de funcionamiento	90% máx.
Color del producto	Blanco (SCC-B531xP) / Negro (SCC-B531xBP)
Accesorios incluidos	Cable monitor de prueba, tornillos, guía del usuario

Preguntas frecuentes - SCCB5311P SAMSUNG

¿Cómo ajustar el modo de sincronización (INT/LL)?

Use el interruptor 1 (LL) en el dispositivo de control. Posición OFF = sincronización interna (INT), ON = bloqueo de línea (LL). En modo LL, ajuste la fase con los botones INC/DEC. Se requiere alimentación CA para el modo LL.

¿Cómo invertir la imagen horizontal o verticalmente?

Active el interruptor 3 (H-REV) para un volteo horizontal, o el interruptor 4 (V-REV) para un volteo vertical. Ponga el interruptor correspondiente en posición ON.

¿Qué hace la compensación de contraluz (BLC)?

El interruptor 5 (BLC) en posición ON permite obtener una imagen clara incluso frente a una luz excesiva (sol, fluorescencia). En OFF, el sujeto iluminado por una luz fuerte puede aparecer oscuro.

¿Cómo usar la función día/noche automática?

Ponga el interruptor 7 (D/N) en ON. La cámara cambia automáticamente entre color y blanco y negro según la luminosidad ambiental.

¿Cómo ajustar el balance de blancos?

Con el interruptor 8 (AWB) en ON, la cámara usa el modo ATW (ajuste automático según la temperatura de color). En OFF, pasa al modo AWC (registra la temperatura de color en el momento del cambio).

La cámara no se enciende, ¿qué verificar?

Verifique la alimentación: debe ser de 24V CA ±10% (50Hz) o 12V CC +10%/-5%. Asegúrese de que el adaptador esté correctamente conectado y que el enchufe funcione. Use solo el adaptador especificado.

¿Cómo instalar la cámara en el techo?

Siga el procedimiento: retire la cubierta del domo, desbloquee el cuerpo principal, fije el soporte de fijación al techo con los tornillos incluidos (retire el abridor del plafón si es necesario), luego vuelva a montar el cuerpo principal y el domo. Ajuste la orientación después de la instalación.

¿Cómo limpiar la cámara?

Use un paño seco para la limpieza. Nunca dirija agua directamente sobre el dispositivo y evite solventes o productos abrasivos. Desconecte la alimentación antes de cualquier limpieza.

¿Cuál es la vida útil y la disponibilidad de piezas de repuesto?

La vida útil depende de las condiciones de uso. Para piezas de repuesto (óptica, cables, adaptadores), contacte al servicio postventa de Samsung o a un distribuidor autorizado. No intente reparaciones no autorizadas.

¿Cómo desechar este producto al final de su vida útil?

De acuerdo con la directiva RAEE, no tire la cámara con los residuos domésticos. Llévela a un punto de recogida para reciclaje. Contacte a su ayuntamiento o distribuidor para conocer los procedimientos locales.

MANUAL DE USUARIO SCCB5311P SAMSUNG

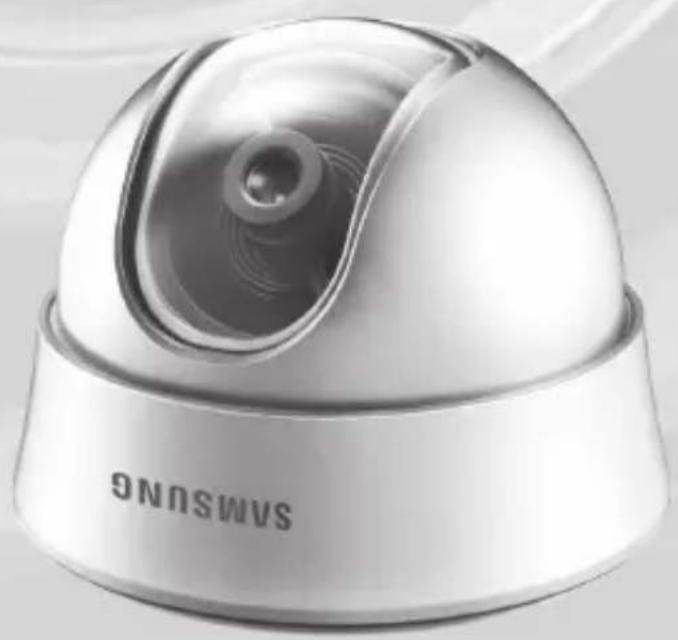

Cámara digital color tipo domo

Guía de Nombre

SCC-B531x(B)

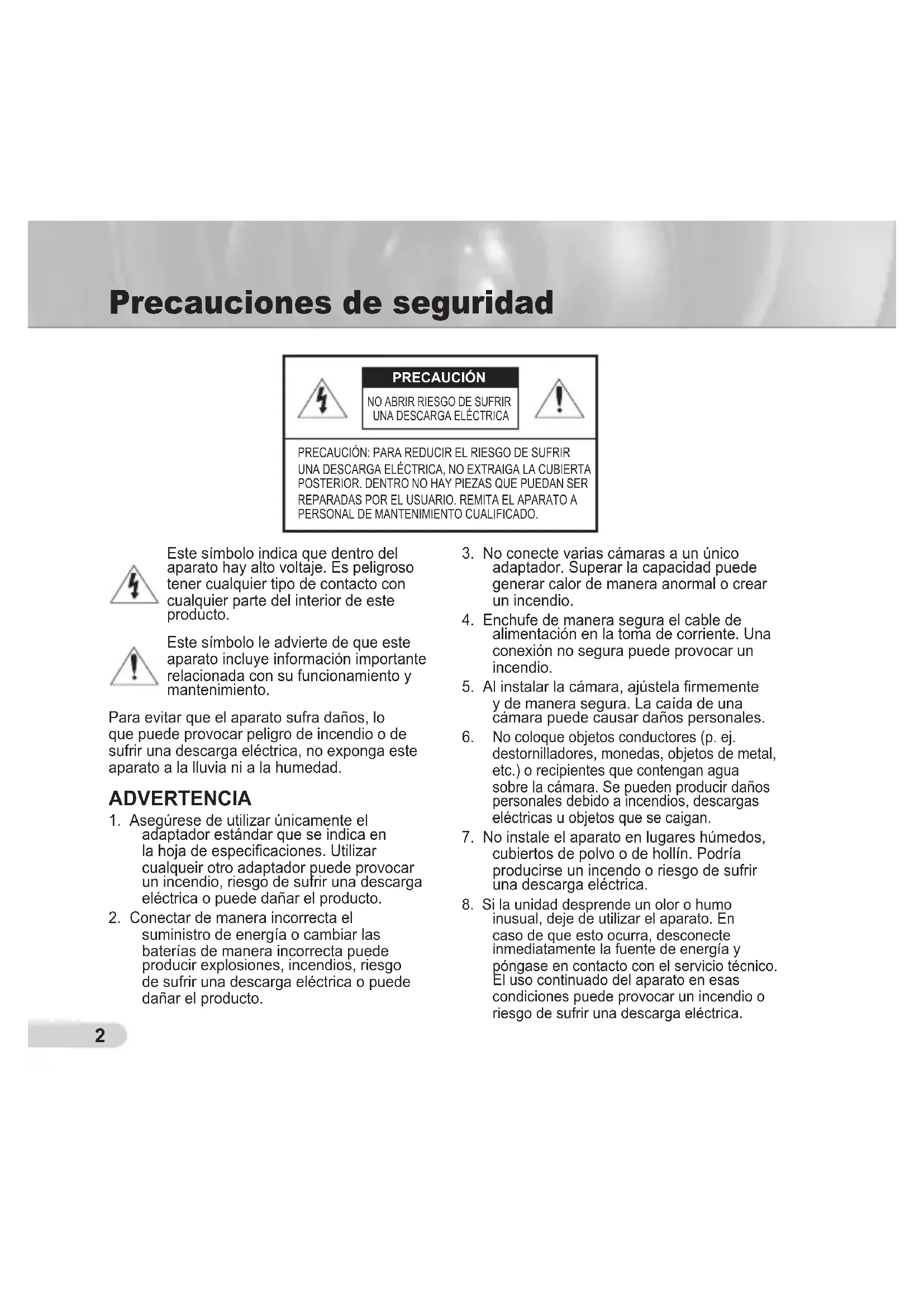

Precauciones de seguridad

Este=simbolo indica que dentro del aparato hay alto voltaje. Es peligioso tenerequalquier tipo decontacto conequalquier parte del interior de este producto.

Este*simbolo le advierte de que este aparato incluye informacion importante relacionada con su funciona y mantenimiento.

Para evitar que el aparato sufra danos, lo que pueda provocar peligro de incendio o de sufir una descarga electrica, no exponga este aparato a la lluvia ni a la humedad.

ADVERTENCIA

1. Asegúrese de utiliser únicamente el adaptador estándar que se indica en la hoja de specifications. Utilizar cualquier(other adaptador pueda provoc un incendio, riesgo de sufir una descarga electrica o pueda dañar el producto.

2. Conectar de manière incorrecta el suministro de energia o cambiar las baterias deundry incorrecta可以使 producir Explosiones, incendios, riesgo de sufrir una descarga electrica o poder darar el producto.

3. No connecte varias camaras a un uncommon adaptador. Superar la capacité pueda tener calor deforma anomal o create un incendio.

4. Enchufe de manière segura el cable de alimentacion en la toma de corriente. Una connexion no segura可以使 provocar un incendio.
5. Al instalar laámara,ajustelafirmamente y de manera segura.La caida de unaámara pueda causar danos personales.
6. No coloque objetos conductores (p. ej. destornilladores, monidas, objetos de metal, etc.) o recipientes que contengan agua sobre la CAMERA. Se pueda producir danos personales debido a incendios, descargas electricas u objetos que se caigan.
7. No instale el aparato en lugarares humedes, cubiertos de polvo o de hollín. Podría producirse un incendo o riesgo de sufir una descarga electrica.

8. Si launidad despende un olor o humano inusual, deje de utiliser el aparato. En caso de que this occurra, desconecte inmediamente la fuente de energia ypongase en contacto con el serviceo专业技术. El uso continuado del aparato en esas conditiones peut provocar un incendio o riesgo de sufir una descarga electrica.

9. Si este productodea de configurar con normalidad,pongase encontacto con el serviceo的技术o mas cercano.Nunca intente desmontar o modifier este producto de ningunaforma.SAMSUNG no se hace responsable de los problemas producidos por modificaciones no autorizadas o porintentos de reparaciones.)

10. Al limpiar el producto, no rocie sus piezas directamente con agua. Podria producirse un incendo o risgo de sufir una descarga electrica.

PRECAUCION

1. No deje objetivos sobre el producto ni aplique una fuerte presión sobre el. Manténgalo lejos de Lugares sujetos una demasiadas vibraciones o a interferencias magnéticas.
2. No lo instale en lugares con temperatas elevadas (más de 50^ ), temperatas bajas (menos de -10^ ) o humedad elevada. Podría producirse un incendo o riesgo de sufrir una descarga electrica.
3. Si deseña cambiar de ubicación el aparato ya instalado, asegúrese de desconectar el suministro de energia. Una vez está desconectado, mueva el aparato o vuelva a instalarlo.
4. Desconecte el enchufe de la toma de corriente cuando hay rayos. Si no lo hace, pueda producirse un incendio o el aparato能把 dañarse.
5. Mantenga el aparato alejado de la luz solar directa y de las fuentes que irradien calor. Se pueda producir un incendio.
6. Instale el aparato en un lugar bien ventilado.

7. Evite dirigir la CAMERA directamente hacía objetos extremadamente brillantes como, por exemple, el sol, punto que pueda darar el sensor deImagen CCD.

8. No debe exponer el aparato a gotas ni salpicaduras de agua ni a objetos con liquido, como jarrones, evitando colocarlos sobre el aparato.

9. El enchufe principal se utilizes como un dispositivo de desconexión y deben tenerlo a mano enequalquiermomento.

Declaración de la Comisión Federal de Comunicaciones de Estados Unidos de América (FCC)

Este aparato cumple con la parte 15 de la normativa de la FCC. El funcionaamente está sujeto a las dos conditiones siguientes:

1) Este aparato no pueda producir interferencias perjudiciales y
2) Este aparato debe aceptarrialquier interferencia recibida, incluidas las interferencias que poderan provocan unfuncionamento incorrecto.

Nota

Este aparato ha sido probado y se ha determinado que se enquirytra bajo de los limites para ser clasificado como un aparato digital de Clase A, de conformidad a la parte 15 de la normativa de la FCC. Estos limites se han fijiado para ofrecer proteccion suficiente contra las interferencias perjudiciales cuando el equipo está en configuracion en un entorno commercial. Este aparato genera, utilizes y possible irradiar energia por radiofrecuencias y si no es instalado y utilizado siguiendoel manual de instrucciones,uede produir interferencias perjudiciales para las comunicaciones por radio. Es probable que el malfunctionamento de este equipo en una zona residencial provoque interferencias perjudiciales. En ese caso, el usuario tendrae que hacerse cargo de los gastos que conlleve corrigir la emision de interferencias.

Instrucciones de seguridad importantes

1. Lea estas instrucciones.
2. Conservelas.
3. Preste atencion a todas las advertencias.
4. Siga todas las instrucciones.
5. No实用性: this is a good idea for the people living in the area.
6. Limpielo unicamente con un paño seco.
7. No obstruya ninguna abertura de ventilacion. Instale el aparato siguiendo las instrucciones del fabricante.
8. No lo instale cerca de网通una fuente de calor como radiadores, focos de calor o qualquier除外 aparato (incluidos los amplificadores) que emita calor.
9. No olvide que la finalidad de los enchufes polarizados o de toma a tierra es proportionscarle seguridad. Un enchufe polarizzato tiene dos clavijas, una mas ancha que la othera. Un enchufe con toma a tierra tiene dos clavijas y una tercera de toma a tierra. Tanto la clavija más ancha, en el caso del enchufe polarizzato, como la clavija adiconal, en el caso del enchufe con toma a tierra,ienen como objetivo aportarle seguridad. Si el enchufe del aparato no encaja en su toma de corriente,pongase en contacto con un electricista paraCambiar la toma de corriente obsoleta.
10. Evite pisar o dolar el cable de alimentacion. Ponga especial cuidado para no hacerlo en enchufes, tomas de corriente y en los+puntos en los que salen desde el aparato.
11. Utilice unicamente los dispositivos y accesorios asignados por el fabricante.

12. Utilice únicamente la carretilla, plataforma, tripode, soporte o mesa asignificados por el fabricante o suministrados jusqu'à con el equipo.

13. Desenchufe el aparato cuando no se vaya a utiliser. Cuando se utilizes una carretilla,onga cuidado al mover la carretillajuveno con el aparato con el fin de evaporar heridas debido a que la carretilla vuelca.

14. Remita todas las reparaciones a personal de mantenimientoriallicado. Es necessario enviar el aparato para su reparacion cuando ha sufridoQUALquier tipo de daño, como, por exemple, que el cable o el enchufe de la alimentacion está dañado, se han(derramado liquidos sobre el aparato o?.algún objecto ha caido sobre el, el aparato ha sido expuesto a la lluvia o a humedad, no funciona correctamente o se ha caido al suelo.

Contenidos

Vista preliminar 6

Sobre esta guía 6

Vista preliminar del producto 6

Principalesfunrientes 6

Componentes 6

Comprobación de los componentes del paque...

Componentes de laamera 7

Instalación 8

Ajuste de interruptores 8

Ajuste de interruptores de referencia 8

Conexión de cables y configuración de interruptores 10

Instalacion de laamera 11

Antes de la instalacion 11

Procedimiento de instalacion 11

Ajuste de la direccion de laamera 12

Apéndice A: Especillasiones para el estándar NTSC ... 13

Apéndice B: Especillasiones para el estándar PAL 15

Vista preliminar

Sobre esta guía

Esta guía de usuario incluye instrucciones tíbasicas del aparato. Se recomienda que todos los usuario lean esta guía antes de utiliser.

Esta guía se divide en:

Capitulo 1, "Vista preliminar", presente a guía del usuario y a información relacionada con el aparato. (Este capítulo)
Capitulo, "Instalacion", explicia como configurar e instalar el aparato.
Apéndice, "Especuciones", indica las espécificaciones del producto.

Vista preliminar del producto

Esta es una CAMERA de tipo domo de alta resolution que incluye una lente focal fija, sin retraso dinámico al captar imagenes en movimiento y con functions como reducción digital de ruidos (DNR) mediante compensación de defectos CCD en tiempo real, obturador a baja velocidad (LSS: Auto x 128) paraañadir una nítida calidad deImagen, compensación de color Día y Noche y otro tipo de functiones.

Principalasfunrientes

Corriente: 12 VCC/24 VCA
- Funciones especiales

Control del sincronismo de linea (LL)
Autobalance de blancos
Inversión de laImagen en horizontal o en vertical
Control automatico de ganancia
Control de la velocidad baja del obturador
Control de compensacion de contraluz
- Cambio automático entre los modos a color y blanco y negro
Reduccion digital de ruidos (DNR)
Compensacion de defectos dinamica CCD

Components

Comprobación de los componentes del paquete

Compruebe que su CAMERA y accesorios estan incluidos en la caja. Los componentes son los siguientes:

Cámara

Cable para probar el monitor

Tornillos Guía de usuario

Nota

El cable para probar el monitor se usa para probar la CAMERA conectandola a un monitor porttil. Si realmente desea conectar la CAMERA a una pantalla, utilise el cable BNC.

Componentes de la CAMERA

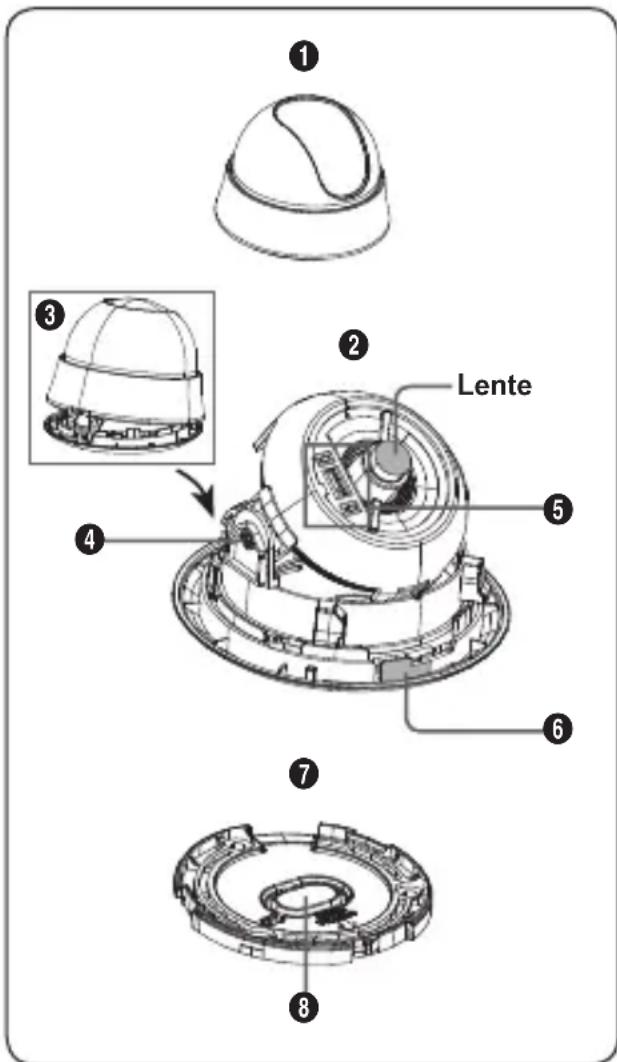

Laameraiene lossiguientes componentes:

1. Cubierta tipo domo: Cubre la lente y el cuerpo principal, protegiendolos.
2. Cuerpo principal: Incluye una lente, un cuadro de control, una placar PCI, tornillos y similares.
3. Cierre: Utilizzato para abrir o cerrar la cubierta tipo dato. Para abrir la cubierta tipo dato, pulse el cierre.
4. Tornillo de ajuste de la inclinacion: Con este tornillo se pueda ajustar y configurar la inclinacion de la lente.
5. Cuadro de control: Incluye dos temas de interruptores de control: interruptores de referencia e interruptores de control de fase. El cuadro tiene ocho interruptores de referencia en la zona central y dos botones de control de fase a cada lado de la zona en la que se incluyen los interruptores de referencia.
6. Separador del cierre: Pulselo hacía afuera y gire el cuerpo principal hacía la direccion UNLOCK (DESBLOQUEO) cuando deseee分开 el soporte para montaje del cuerpo principal.
7. Soporte para montaje: Se utilizes como un soporte para el montaje en el techo o en la pared. Se ajusta con tres largos tornillos incluidos en la caja.
8. Apertura del montaje en el techo:
   Quitela para conectar la linea al techo al instalar el aparato en el techo.

Instalación

Ajuste de interruptores

Ajuste de interruptores de referencia

Paraaabstarlasfunicacionesdisponiblesde sucamara,ajuste los ochosinterruptoresde lasisiguiente manera:

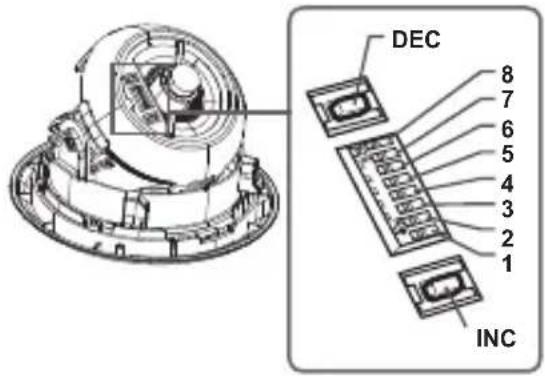

Núm.	Nombre	Breve descripción
1	LL	Sincronismo de linea, ACTIVAR/DEACTIVAR
2	LSS	Sensibilitad u Obturador a baja velocidad, ACTIVAR/DEACTIVAR
3	H-REV	Inversión horizontal, ACTIVAR/DEACTIVAR
4	V-REV	Inversión vertical, ACTIVAR/DEACTIVAR
5	BLC	Compensación de contraluz, ACTIVAR/DEACTIVAR
6	AGC	Control automático de ganancia, ACTIVAR/DEACTIVAR
7	D/N	Cambio automático entre color y blanco y negro, ACTIVAR/DEACTIVAR
8	AWB	Autobalance de blancos, ACTIVAR/DEACTIVAR

1. Interruptor 1 (LL): Cuando este interruptor está en la posicion OFF (DEsACTIVADO), la casa的功能a en el mode de sincronizacion interno,@m间隙 que cuando está en la
   posicion ON (ACTIVADO),la casa的功能a en el mode de sincronismo de linea. En el mode de sincronizacion interna, la casa siempre utilizes un oscilador interno de cristal para la sincronizacion. Sin embargo, si hay varias camaras connectadas a un
   comutador secuencial, se possible produir un movimiento de barrido o pueda aparecer
   destellos al cambiar de una casa a other. En este caso, se possible ajustar este interruptor en la posicion ON (ACTIVADO) para resolver este problema. El mode de sincronismo de linea permite a la casa utilizear la fase de la corriente CA
   como la referencia de sincronizacion. En este modo, peut utilizear los botones de control
   de base (INC/DEC).

Nota

Cuando se utilizes la corrente de 12 VDC, ajuste este interruptor a OFF (DEsACTIVADO). La direccion de sincronismo de linea no funciona para correctamente�除que el interruptor está en la posicion ON (ACTIVADO).

Ajuste el interruptor LL en la posicion ON (ACTIVADO))millas la corriente CA esta conectada. Si se produce algo n movemento de barrido en la imagen, Tiene que ajustar la fase mediate los botones de control de fase. Pulse el boton INC o DEC para augmentar o disminuir la fase en un grade.

1. Interruptor 2 (LSS): Este modo de sensibilitad acumula los Campos de laImagen en la memoria para reducir el ruido pero aumento el brillo y el contraste. Cuando este interruptor se enquiryra en la posicion ON (ACTIVADO), la CAMERA pasa automatically a una velocidad maxima de captura de imagenes de 128 vezes para Obtener unaImagen clara de unaImagen oscura.

2. Interruptor 3 (H-REV): Cuando este interruptor está en la posicion ON (ACTIVADO), laImagen de la camera se invierte horizontalmente. Si quere vigilar un lugar utilizingo un espejo, pueda usar esta referencia para ver laImagen correcta.

3. Interruptor 4 (V-REV): Cuando este interruptor está en la posicion ON (ACTIVADO), laImagen de laamera se invierte verticalmente. Si laamera suele estar laImagen invertida verticalmente,uedeutilizarthisfuncionparaverlaImagencorrecta.

4. Interruptor 5 (BLC): Cuando este interruptor se encuesta en la posicion ON (ACTIVADO), se pueda observar una imagen clara awhilea la camera este enfocando entornos con excessiva luz, como la luz del sol o la luz fluorescente. Cuando se encuesta en la posicion OFF (DESACTIVADO), la imagen enfocada con excessiva luz no se pueda ver con claridad.

5. Interruptor 6 (AGC): Cuando este interruptor se enquiryra en la posicjON (ACTIVADO), la camaraga augmenta de manera automatica la sensibilidad mediante la amplificacion de la seals de video cuando la intensidad de la seal se enquiryra por debajo de determinado valor. Utilice esta functiOn cuando create que se van a observar imagenes oscuras.

6. Interruptor 7 (D/N): Cuando este interruptor se encuesta en la posicion ON (ACTIVADO), la CAMERA alterna automatistically entre color y blanco y negro según sea el brillo del entorno.

7. Interruptor 8 (AWB): Este interruptor ajusta el balance de blancos. Cuando este interruptor se enquiryra en la posicion ON (ACTIVADO), la-camera的功能a en modo ATW y si está en posicion OFF (DEsACTIVADO), la-camera的功能a en modo AWC.

8. ATW (Autoajuste del balance de blancos): La temperatura de color se ajusta de manière automatica según los Cambios del entorno. (Aprox. 2.000°K to 11.000°K)

9. AWC (Control del autobalance de blancos): Guarda la temperatura de color en el momento en el que el interruptor se coloca en la posicion OFF (DEACTIVADO). Por consiguiente, las temperatas de color se ajustan según el valor guardado.

Conexión de cables y configuración de interruptores

Para conectar los cables:

1. Conecte el cable BNC al conector de video de la webcam.
2. Conecte el cable BNC a la entrada de video de un monitor.
3. Conecte el adaptor de corriente al cable de alimentacion de la webcam. LaImagen de la webcam aparece en el monitor cuando este se enciende.

Comprobación de la visualización de la CAMERA y configuración de los interruptores

1. Quite la cubierta tipo dato. Si desea obtener mas informacion sobre como quitar la cubierta, consulte "Procedimiento de instalacion" de la section Instalacion de la camera de la pageina seguiente.
2. Ajuste la direccion de la-camera utilizing el Cuadro de control al mesmo tiempo que observa laImagen en la pantalla.

Instalacion de la CAMERA

Antes de la instalación

Antes de la instalacion debeleer lassiguientes advertencias:

• Debe comprar si la ubicacion de la casa (techo o pared)uede aguantar cinco vezes el peso de la casa.
• Evite que el cable se quede atrapado en lugaras inadequados o que se daña la cubierta de la linea electrica. De lo contrario, se pueda producir una avería o un incendio.
• Al instalar la CAMERA, no permitted que nadie se acerque al lugar en el que se está instalando. Si hay objetos de valor bajo el lugar en el que se colocará la CAMERA, apartelos.

Procedimiento de instalación

0

2

3
Aperture del montaje en el techo

Para instalar la camarla

1. Pulse el botón Cierre que se encuesta en la parte inferior de la camara y retirela Cubierta tipo domo del Cuerpo principal把你friendó con la另一边 mano. Podrá ver el Cuerpo principal.
2. Tal y como se muestra en laImagen, pulse el Separador del cierre hacía afuera y gire el Cuerpo principal hacía la direccion UNLOCK (DESBLOQUEO) para quitar el Soporte para montaje. Si no pueda realizar este movimiento con fácilidad, gire el Soporte para montaje hacía la direccion LOCK (BLOQUEO) cuando susjeta losankyos agujeros del Soporte para montaje.
3. Ajuste el Soporte para montaje en el lugar en el que desea colocar la CAMERA (techo o pared) con los tres tornillos incluidos en la caja.

Nota

LaindracionCAMERAFRONT(PARTE DELANTERADELA CAMARA)del Soporte para montaje debe quedar frete a la zona de vigilancia de lacamera.

1. Cuando se instala el Soporte para montaje en el techo, quite la Apertura del montaje en el techo pulsándola fuertamente para conectar el cable de la CAMERA a工程技术 del agujero del techo. Además, pueda usar el espacio vacio opuesto a la indicación CAMERA FRONT (PARTE DELANTERA DE LA CAMARA) para conectar el cable.
2. Ahora可以选择ajustar el Cuerpo principal en el Soporte para montaje girandolo en la dirección LOCK (BLOQUEO)despues de alinear el Separador del cierre en el Cuerpo principal con la ranura ancha alrededor de la inscripción CAMERA FRONT (PARTE DELANTERA DE LA CAMARA).
3. Ajuste la direccion de la-camera. Si desea tener más información sobre el control de la direccion, consulte "Ajuste de la direccion de la-camera" que se incluye en esta misma頁ina.
4. Finalmente, Coloque la Cubierta tipo domo sobre el Cuerpo principal presionandola hasta que escuche un "clic" tras haber alineado la ranura ancha en la parte inferior de la Cubierta tipo domo con el Cierre en el Cuerpo principal.

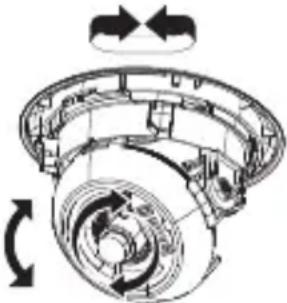

Ajuste de la direccion de la-camera

Cuando la CAMERA ya está colocada en el techo se pueda ajustar el ángulo de visión de la CAMERA. La CAMERA se pueda girar de izquiera a derecho o de derecha a izquierda (Panorámina) y se pueda modifier la inclínación de la CAMERA hacía adelante y hacía aftas (Inclinación).

En el caso de la vista panorama, el limite de rotacion de la CAMERA se enquiryra en 340 grados (220 grados en el sentido de las agujas del reloj y 120 grados en el sentido contrario). La rotacion se detieneacias al Tope que se enquiryra bajo de la CAMERA. Para controlar la vista panorama, en primer lugar, desatornille los dos tornillos que se enquiryran en la parte inferior y girelos en la direccion deseada. Despues, ajustelos de nuevo para configurar la CAMERA. Cuando no se pueda ajustar ninguno de los dos tornillos, cambie laubicacion de los tornillos.

Inclinación
Panorámina
Rotación de la lente

Cuando no quede otra-option, es possible ajustar un solo tornillo únicamente.

En el caso de la inclinacion, se possible modifier la inclinacion de la camera de cero a 90 grados. Cuando el ángulo de inclinacion es inferior a los 23 grados, es possible que haya una parte de la imagen que no se muestre. Para ajustar laubicaciondespuesde configurar el ángulo de visión, utilise los Tornillos de ajuste de la inclinacion.

Paraaabstelfoedlaamara,girela lente fija paraobteneruna imagenmasnitida.Cuando la camera se instala enuna pared o en un techo inclinado,sepuedgirarla lente para ver la imagen en la direcction correcta.

SCC-B531X

Apéndice A: Especillasiones para el estándar NTSC

Descripción Información

Tipde producto Camara color tipo domo para circuito cerrado de television

Alimentación 24 VCA ± 10% (60Hz ± 0,3 Hz), 12 VCC +10%/-5%

Tipo de emisión Sistema de color NTSC estandar (525 Lineas, 60 Campos)

Consumo de energia 1,6 W aprox.

Sensor deImagen CCD de tipo Super HAD IT de 1/3 pulgadas

Modo de escaneo 525 Lineas, Entrelazado 2:1

Frecuencia de la linea Horizontal: 15,734 Hz (INT)/ 15,750 Hz (LL)

de escaneo Vertical: 59,94 Hz (INT)/60 Hz (LL)

Modo de sincronizacion INT/Sincronismo de linea (Ajuste de fase mediante el boton INC/DEC)

Rocultacion horizontal SCC-B5311N, B5313N, B5315N SCC-B5310N

540 lineas de TV 330 lineas de TV

SCC-B5311N.B5313N.B5315N SCC-B5310N

50IRE 1Lux 0,6Lux

Illuminacion minima de 3IRE 0,6Lx 0,4Lx

la esena F2,0 15IRE 0,3Lux 0,2Lux 50IRE 0.008Lux 0.00

Sensibilidad x128 30IRE 0,005Lux 0,003Lux

Salida de la serial COMPOSITE Video (1 Vpp, 75 ohmios, BNC), SALIDA de monitor de prueba (1 Vpp, 75 ohmios, mazo de cables)

Distancia focal Zona Límite del ángulo de visión Modelo

3.0mm Horizontal 92°

Vertical 72°

Lente Horizontal 71°

3,8mm Horizontal 53° Vertical

8.0mm Horizontal 33.6° Vertical

Vertical 25,3

FunciPAN (panoramic) Intervalo: De 0 a 340^ (220 grados en el sentido de las agujas del reloj y 120 en el sentido contrario)

Funciion TILT (inclinacion) Intervalo: De 0 a 90^

Descripción	Información
Controles	Sincronismo de linea (LL)Sensibilidad, Obturador a baja velocidad (LSS)Inversión horizontal (H-REV)Inversión vertical (H-REV)Compensacion de controluz (BLC)Control automatístico de ganancia (AGC)Cambio automatístico entre color y blanco y negro por el día y cambio por la noche (D/N)Autobalance de blancos (AWB)Reducción digital de ruidos (DNR)Compensacion de defectos dinámica CCD
color de producto SCC-B531xN : Blanco / SCC-B531xBN : Negro
Temperatura de funcionaimiento	De -10°C hasta +50°C
Humedad de almacenimiento	Hasta un 90 %
Tamaño	102 (Ø) x 78 (H) mm
Peso 190g

SPA

Apéndice B: Especillas para el estándar PAL

Descripción Información
Tipo de producto	Cármara color tipo dato para circuito cerrado de television
Alimentación 24 VCA ±	10% (50Hz ± 0,3 Hz), 12 VCC +10%/-5%
Tipo de emisión Sistema	de color PAL estándar (625 Lineas, 50 Campos)
Consumo de energia 1,6	W aprox.
Sensor deImagen CCD	de tipo Super HAD IT de 1/3 pulgadas
Píxeles	SCC-B5311P, B5313P, B5315P		SCC-B5310P
	Totales: 795 (H) x 596 (V), 470.000 pixeles Efectivos: 752 (H) x 582 (V), 440.000 pixeles		Totales: 537 (H) x 597 (V), 320.000 pixeles Efectivos: 500 (H) x 582 (V), 290.000 pixeles
Modo de escaneo 625 L	ineas, Entrelazoado 2:1
Frecuencia de la linea de escaneo	Horizontal: 15,625 Hz (INT)/ 15,625 Hz (LL) Vertical: 50 Hz (INT)/ 50 Hz (LL)
Modo de sincronización	NT/Sincronismo de linea (Ajuste de fase mediante el botón INC/DEC)
Resolución horizontal	SCC-B5311P, B5313P, B5315P		SCC-B5310P
	540 lineas de TV 330 lineas de TV
Illuminación minima de la esena	F2,0	Sensibilidad Off	50IRE 1Lux 0,6Lux
			30IRE 0,6Lux 0,4Lux
			15IRE 0,3Lux 0,2Lux
		Sensibilidad x128	50IRE 0,008Lux
			30IRE 0,005Lux
			15IRE 0,002Lux
Salida de la SENSOR	COMPOSITE Video (1 Vpp, 75 ohmios, BNC), SALIDA de monitor de prueba (1 Vpp, 75 ohmios, mazo de cables)
Lente	Distancia focal	Zona	Límite del ángulo de visión	Modelo
	3,0mm	Horizontal Vertical	92° 72°	SCC-B5313p
	3,8mm	Horizontal Vertical	71° 53°	SCC-B5310p, B5311p
	8,0mm	Horizontal Vertical	33,6° 25,3°	SCC-B5315p
Función PAN (panorámica)	Intervalo: De 0 a 340° (220 grados en el sentido de las agujas del reloj y 120 en el sentido contrario)
Función TILT (inclínación)	Intervalo: De 0 a 90°

Descripción	Información
Controles	Sincronismo de linea (LL)Sensibilidad, Obturador a baja velocidad (LSS)Inversión horizontal (H-REV)Inversión vertical (H-REV)Compensacion de controluz (BLC)Control automatístico de ganancia (AGC)Cambio automatístico entre color y blanco y negro por el día y cambio por la noche (D/N)Autobalance de blancos (AWB)Reducción digital de ruidos (DNR)Compensacion de defectos dinámica CCD
color de producto SCC-B531xP : Blanco / SCC-B531xBP : Negro
Temperatura de funcionaimiento	De -10°C hasta +50°C
Humedad de almacenimiento	Hasta un 90 %
Tamaño 102 (Ø) x 78 (H) mm
Peso 190g

SPA

Eliminación correcta de este producto

(material electrolyico y electronomico de descarte)

(Aplicable en la Unión Europea y en páíses europeos con sistemas de recogida selectiva de residuos)

La presencia de estamarca en el producto o en el material informativo que lo accompanies, indica que al finalizar su vidautil no deberaleliminarse junto conotros residuosdomesticos.Para evitar los posibles daños al medio ambiente o a la salutehumana que representa la eliminacion incontrolada de residuos,separe este producto deotrostipodesresiduos yreciclolecorrectamentepara promover la reutilizacionsosteniblede recursos materiales.

Los)."osocios, y seguro.

Los)."
con除外os residuos commerciales.

SAMSUNG

SAMSUNG
