KULLANIM KILAVUZU PH509AC Vonroc

Orijinal talimatların çevirisi 57WWW.VONROC.COM2

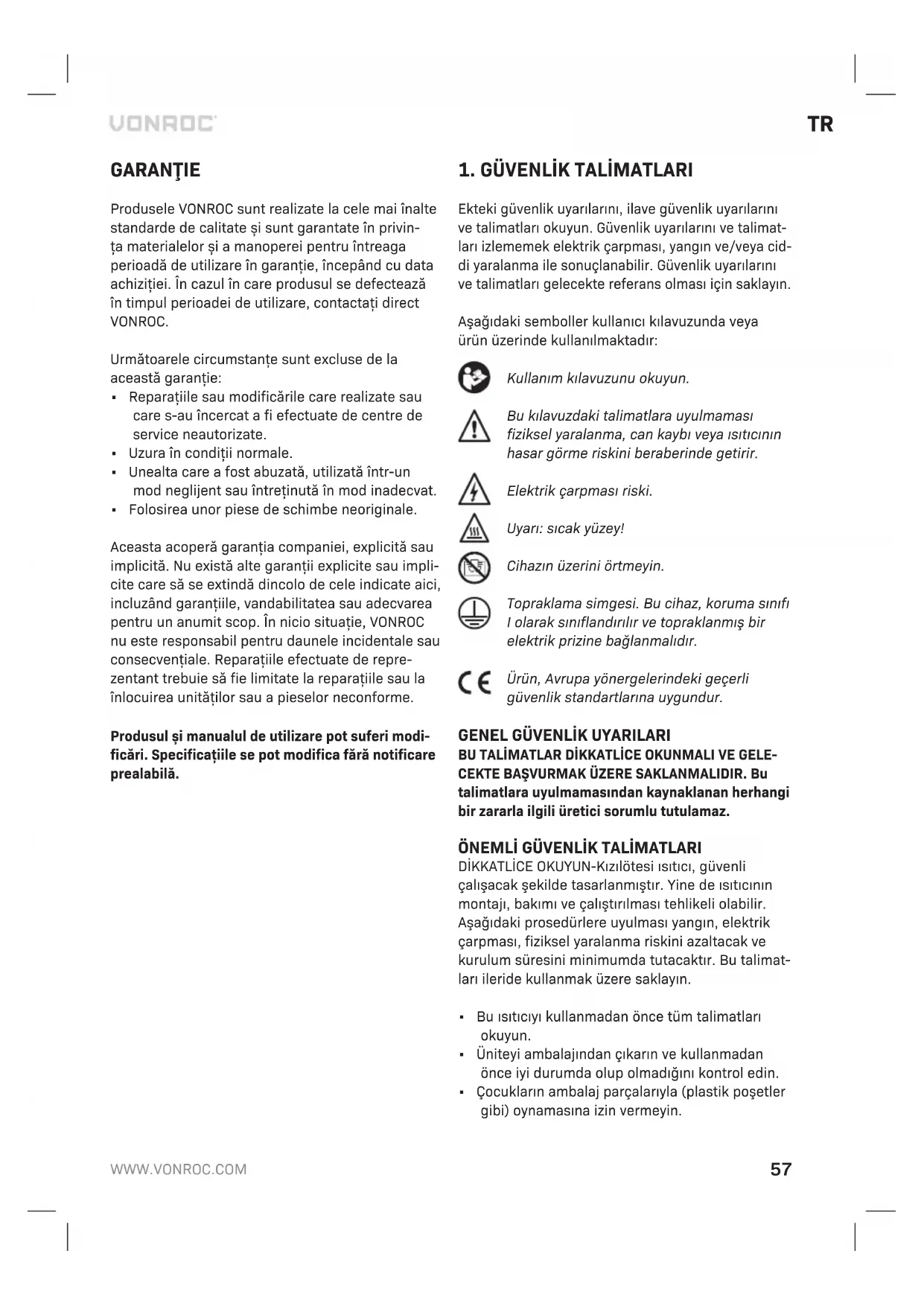

1. GÜVENLİK TALİMATLARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimat- ları izlememek elektrik çarpması, yangın ve/veya cid- di yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları gelecekte referans olması için saklayın. Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır: Kullanım kılavuzunu okuyun. Bu kılavuzdaki talimatlara uyulmaması fiziksel yaralanma, can kaybı veya ısıtıcının hasar görme riskini beraberinde getirir. Elektrik çarpması riski. Uyarı: sıcak yüzey! Cihazın üzerini örtmeyin. Topraklama simgesi. Bu cihaz, koruma sınıfı I olarak sınıflandırılır ve topraklanmış bir elektrik prizine bağlanmalıdır. Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

GENEL GÜVENLİK UYARILARI

BU TALİMATLAR DİKKATLİCE OKUNMALI VE GELE- CEKTE BAŞVURMAK ÜZERE SAKLANMALIDIR. Bu talimatlara uyulmamasından kaynaklanan herhangi bir zararla ilgili üretici sorumlu tutulamaz.

ÖNEMLİ GÜVENLİK TALİMATLARI

DİKKATLİCE OKUYUN-Kızılötesi ısıtıcı, güvenli çalışacak şekilde tasarlanmıştır. Yine de ısıtıcının montajı, bakımı ve çalıştırılması tehlikeli olabilir. Aşağıdaki prosedürlere uyulması yangın, elektrik çarpması, fiziksel yaralanma riskini azaltacak ve kurulum süresini minimumda tutacaktır. Bu talimat- ları ileride kullanmak üzere saklayın.

• Bu ısıtıcıyı kullanmadan önce tüm talimatları okuyun.

• Üniteyi ambalajından çıkarın ve kullanmadan önce iyi durumda olup olmadığını kontrol edin.

• Çocukların ambalaj parçalarıyla (plastik poşetler gibi) oynamasına izin vermeyin.58

• Isıtıcının nominal özelliklerine uygun olduğun- dan emin olmak için ev voltajını kontrol edin.

• Hasar görmediklerinden emin olmak için kullan- madan önce elektrik kablosunu ve fişi dikkatlice kontrol edin.

• Fişini prizden çıkarmadan önce gücü kesinlikle kapatın ve üniteye enerji verirken elektrik çarp- masını önlemek için ellerinizin kuru olduğundan emin olun.

• Teras radyatörünü sadece açık havada veya geniş bir açık alanda kullanın. Tente, şemsiye, ağaç dalı, mobilya, perde, kağıt vb. gibi tüm yanıcı nesneleri cihazdan uzak (sabit olmayan nesneler bile olsa en az 1 metre mesafede!) tutun. Duvarlara olan mesafe en az 1 metre olmalıdır. Baş kısmı, yerden en az 180 cm yu- karıda olmalıdır. Cihazı bir çatı altına yerleştirir- seniz, teras radyatör kapağı ile (yanmaz) tavan arasında en az 50 cm boşluk bırakılmalıdır. Yanıcı malzemeden oluşan (ahşap, plastik, branda vb.) bir çatıda bu mesafe en az 1 metre olmalıdır. Daima iyi havalandırma sağlayın!

• Cihazı bir duvar prizinin hemen üstüne veya altına koymayın (yakınına değil).

• Teras ısıtıcısı yalnızca evde kullanım için tasar- lanmıştır. Bu nedenle, büyük ölçüde açık alan olsalar bile şantiyelerde, seralarda, ahırlarda veya ağıllarda vb. kullanmamalısınız. Bu tür yerlerde genellikle çok fazla yanıcı malzeme bulunur.

• Bu teras ısıtıcısını sauna ısıtması veya sürekli bir alan veya oda ısıtıcısı olarak kullanmayın.

• Bu teras ısıtıcısını bir köpek kulübesi veya hayvanların bulunduğu başka bir yerde kullan- mayın.

• Banyo veya yüzme havuzunun veya herhangi bir sıvı kaynağının yakınında veya etrafında kul- lanmayın. Cihaz su sıçramasına karşı dayanıklı olsa da, daima suya dikkat etmeniz gerekir. Suya düşmeyeceğinden emin olun ve güçlü su fıskiyelerine maruz bırakmayın. Tehlikeli olduğundan ıslak ellerle dokunmayın ve cihazı banyo, tuvalet, yüzme havuzu veya diğer su kaynaklarının hemen yakınına yerleştirmeyin.

• Elektrik çarpmasına karşı korunmak için, kablo- yu veya fişi suya veya başka bir sıvıya batırma- yın.

• Herhangi bir havalandırma veya egzoz açıklığına yabancı nesneler sokmayın veya girmesine izin vermeyin çünkü bu, elektrik çarpmasına, yangı- na veya ısıtıcıda hasara neden olabilir.

• Yeterli ışık bulunduğundan emin olun. Cihaz üzerindeki düğmeler 1 metre mesafeden dü- zgün bir şekilde görülebilmelidir.

• Kullanılmadığında ısıtıcının fişini daima çekin. Cihazı kullanırken asla başıboş bırakmayın, kapatıp fişini çekin. Cihazı bir programlayıcı, zamanlayıcı veya cihazı otomatik olarak açan başka bir cihazla kullanmayın.

• Isıtıcıyı dimmer, hız kontrol cihazı vb. gibi harici bir voltaj regülatörü ile kullanmayın. Bu, elek- triksel bir tehlike oluşturur.

• Kablonun kenarlardan (keskin) sarkmamasına, aşırı kıvrılmamasına ve sıcak yüzeylere değme- mesine dikkat edin. Kabloyu cihazın etrafına sarmayın.

• Kablonun çocuklar tarafından kolayca çekile- bilecek şekilde tezgahtan sarkmasına izin vermeyin.

• Çalıştırma sırasında ızgaraya parmaklarınızı veya yabancı nesne koymayın.

• Aleti kullanım sırasında başıboş ve gözetimsiz bırakmayın.

• Bu ısıtıcı banyo, çamaşırhane ve benzeri kapalı mekanlarda kullanılmak üzere tasarlanmamıştır, ısıtıcıyı asla küvet veya başka bir su kabına düşebileceği yerlere koymayın.

• Bu talimatlara uyulmamasından veya başka herhangi bir uygunsuz veya yanlış kullanımdan kaynaklanan herhangi bir hasar için sorumluluk kabul edilmez.

• Bu cihaz, cihazın güvenli bir şekilde kullanımıyla ilgili gözetim mevcutsa veya kullanımla ilgili talimatları ve ilgili tehlikeleri anlıyorsa, 8 yaş ve üzeri çocukların yanı sıra fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgiden yoksun kişiler tarafından kullanılabi- lir. Çocukların cihazla oynamasına izin vermeyin. Eğer gözetim altında değillerse temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz.

• Herhangi bir nedenle cihazda çatlak veya kırılma meydana gelirse veya alüminyum gövde veya herhangi bir parçada herhangi bir kusur veya kesinti tespit ederseniz, derhal cihazın çalışmasını durdurun ve fişi prizden çıkarın.

• Güç kablosu herhangi bir şekilde hasar gördüy- se, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi kalifiye kişiler tarafından değiştirilmelidir.

• Bu cihazın aşırı ısınmasını önlemek için hava girişlerini ve çıkışlarını temiz tutun ve tıkanmaya neden olabilecek her şeyi temizleyin. HerhangiTR

bir kir veya toz birikintisi bulunmadığından emin olmak için tüm giriş ve çıkışları sıkça kontrol edin. ÜZERİNİ ÖRTMEYİN. Ayrıca, cihazın üzeri- nin örtülmemesi için uyarı etiketi kurulumdan sonra açıkça görülebilen bir yere yerleştirilme- lidir: bu nedenle ilgili etiket cihazın arkasında olmamalıdır.

• Isıtıcı parçalarının sıcaklığı 200°C’yi aşabilir, ısıtma borusu, reflektör veya ısıtma borusunun yakınındaki metal parçalarla temas şiddetli YANIKLARA neden olabilir. Yanıkları önlemek için çıplak cildin sıcak yüzeye temas etmesine izin vermeyin.

• Ellerinizi ASLA ısıtma elemanlarının altına koymayın. DAİMA ısıtıcı borusuna veya bitişik parçalara dokunmadan önce ısıtma elemanının en az 10 dakika soğumasını bekleyin.

• Cihazın yakın çevresinde yanıcı sıvı veya boya, benzin, gaz tankı vb. malzemeleri saklamayın. Cihazı, yakında yanıcı gaz tankları, gaz tüpleri veya sprey kutuları gibi nesneler bulunan yanıcı ortamlarda kullanmayın. Patlama ve yangın tehlikesi!

• Bu ürün geri dönüştürülebilir malzemeler içerir. Bu ürünü ayrıştırılmamış evsel atıklarla birlikte atmayın. Lütfen en yakın toplama noktası için yerel yetkililerinizle iletişime geçin. Elektrik güvenliği Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

• Güç kaynağı kablosu veya şebeke fş hasar görmüşse makney kullanmayın.

• Sadece maknenn güç değerler açısından uygun, mnmum 1,5 mm

kalınlığa sahp uzatma kabloları kullanın. Br uzatma kablosu makarası kullanıyorsanız kabloyu dama tamamen açın.

Kullanım amacı Bu ürün, ev ortamları için teras ısıtıcı ayağı olarak tasarlanmıştır. Isıtıcı, evlerdeki özel bahçeler veya diğer açık alanlar için tasarlanmıştır. Isıtıcı, bir kapalı alanı ısıtmak, ev tipi olmayan açık alan ısıtıcısı olarak kullanmak veya tekstil ürünleri veya diğer malzemeleri kurutmak için kullanılamaz. Bu ısıtıcıda oda sıcaklığını kontrol eden bir düzenek bulunmadığı için, sürekli gözetim sağlanmadığı sürece, bu ısıtıcıyı odayı kendi başlarına terk edemeyecek durumda olan kişilerin bulunduğu alanlarda kullanmayın. Bu cihaz sadece tasarlandığı amaç için kullanılmalıdır. Başka her türlü kullanımın kötüye kullanım olduğu kabul edilir.

TEKNİK SPESİFİKASYONLAR

Model No. PH509AC Voltaj 220-240 V~Frekans 50-60 HzGüç 2000 WGüç ayarları 1: 1000 W2: 2000 WIsıtma elemanı türü Karbon fiber lambaIsınma süresi 3 saniyeDalga uzunluğu 3,0-1000 mikronErkesel verim 90% Isıtma mesafesi 2-3m Isıtma alanı 7-9m2Renk sıcaklığı 1600 KAşırı ısınmaya karşı koruma EvetElektronik yumuşak başlatma EvetGiriş koruma sınıfı IP44Koruma sınıfı Sınıf IAğırlık 2,36kg AÇIKLAMA Metindeki numaralar sayfa 2’deki çizimleri işaret etmektedir.

5. Açma/kapama düğmesi

9. Uzaktan kumanda açma/kapama düğmesi

10. Ekranlı uzaktan kumanda için alıcı

13. Zaman ayarı düğmesi

14. Sıcaklık seviyesi düğmesi60

Bu ısıtıcı, örneğin kalifiye bir elektrikçi gibi yetkili kişiler tarafından kurulmalıdır. Isıtıcıyı her zaman elektrik kkaynağından ayırın ve kurulumdan önce soğumasını bekleyin. Isıtıcının montajı (Şekil A, C) Cihazı her zaman birlikte verilen aksesuar- larla monte edin. Kuruluma başlamadan önce aşağıdakileri dikkate alın:

• Cihazı sağlam, düz bir tavan yüzeyine yerleştirin; ısıtıcının montajı güçlü ve sağlam bir destek (güçlü ahşap kirişler veya metal raylar vb.) üze- rine yapılmalıdır.

• Cihaz, ısıtıcı ile herhangi bir tavan, çadır bezi vb. arasında 50 cm boşluk kalacak şekilde asılmalıdır. Zemin ile cihazın alt tarafı arasında da en az 1,80 m mesafe olmalıdır. Şekil C’ye bakın. Cihaz eğimli olarak sarkabileceğinden asla duvardaki bir kancaya asılamaz!

• Isıtıcıyı asmak için kullanılan Kanca, ısıtıcının kendi ağırlığının 3 veya 4 katı ağırlığa dayanabi- liyor olmalıdır.

• Güç kaynağı kablosunun iyi monte edildiğinden ve ısıtıcının reflektörüyle temas etmediğinden veya ısınan alana girmediğinden emin olun.

• Isıtıcıyı yanıcı bir yüzey yakınına kurmayın.

• Isıtıcı açık alanda kullanılacaksa, hava koşulları- na dayanıklı bir priz şiddetle tavsiye edilir.

• Delmeden önce, ısıtıcının kurulacağı alanda elektrik kablosu veya su borusu olmadığından emin olun. Isıtıcıyı monte etmek için şu adımları izleyin:

• Cihaz ile birlikte, bir asma zinciri (1) ve iki kara- bina kanca (4) verilmektedir. Zincirin (1) her iki ucuna bir karabina kancası (4) takın.

• Şekil A’da gösterildiği gibi, karabina kancasını (4) kullanarak zincirin bir tarafını asma kancası- na (3) monte edin.

• Cihazın serbestçe sarkabileceği ve ısıtıcıyı sorunsuz bir şekilde taşıyabileceği sağlam bir bağlantı noktası sağlayın. Düşmeyecek, kayma- yacak veya başka bir şekilde hareket edemeye- cek şekilde sıkıca sabitleyin.

• Isıtıcı zincirindeki kullanılmayan karabina kan- casını (4) ürünle birlikte gelen tavan kancasına veya tavan asma halkasına takın.

• Şekil C’de gösterilen minimum mesafeleri hesa- ba katın.

• Teras ısıtıcıyı topraklanmış bir elektrik prizine takın. Voltaj değerinin cihazla eşleşip eşleşme- diğini önceden kontrol edin.

• Karabina kancaların düzgün şekilde kapandığını ve cihazın hareketsiz bir şekilde takıldığını kon- trol edin. Cihaz, kayacak veya düşecek şekilde olmamalıdır! Isıtıcıyı yalnızca dik konumdayken çalıştırın. Uzaktan kumandanın montajı (Şekil B)

• Uzaktan kumandanın (8) arkasını çevirin ve pil kapağını çıkarın.

• Pillerin kutuplarına ve talimatlara uygun olarak uzaktan kumandaya (8) 2 AAA/Alkalin tipi pil takın.

• Pilleri yukarıda gösterildiği şekilde değiştirin.

Cihazı açma/kapatma (Şekil A, B) Isıtıcı, sadece uzaktan kumanda (8) kullanıla- rak açılıp kapatılabilir. Kullanmadan önce, ısıtıcı üzerindeki güç düğmesi (5) açılmalıdır. Isıtıcı, bir uzaktan kumanda olmadan çalıştırılamaz. Uzaktan kumandanız yoksa, lütfen Vonroc müşteri hizmetleri ile iletişime geçin.

• Önce ısıtıcı üzerindeki düğmeyi (5) ‘AÇIK’ konu- ma getirin.

• Isıtıcıyı çalıştırmak için uzaktan kumanda (8) üzerindeki düğmeye (9) basın.

• Isıtıcıyı kapatmak için uzaktan kumanda (8) üzerindeki düğmeye (9) tekrar basın.

• Kapatmak için ısıtıcı üzerindeki düğmeyi (5) ‘KAPALI’ konuma getirin. Not: Uzaktan kumandayı (8) uzaktan kumanda alıcısı (10) yönüne doğru tuttuğunuzdan emin olun. Tüm VONROC marka ısıtıcılar ve bunların uzaktan kumandaları aynı frekansı kullanır, bu nedenle birden fazla ısıtıcıyı tek bir uzaktan kumanda ile kontrol etmek mümkündür. Güç seviyesinin ayarlanması (Şekil A, B) Isıtıcı gücü iki seviyede ayarlanabilir:

• Seviye 1 - 1000W (%50 güç) ekranda ‘L1’ (10)

• Seviye 2 - 2000W (%100 güç) ekranda ‘L2’ (10)TR

Uzaktan kumanda kullanılarak istenen seviye seçilebilir. Sıcaklık seviyesi düğmesine (14) basın ve ardından seviyeyi artırmak için yukarı düğmesini (12) ve seviyeyi azaltmak için aşağı (11) düğmesini kullanın. Zaman ayarlama fonksiyonunun kullanılması (Şekil A, B) Isıtıcı, seçilen bir süre boyunca ısıtıcının açık kal- masını sağlayan bir zaman ayarlama fonksiyonuna sahiptir. Seçilebilir aralık 0 ile 24 saat arasındadır ve ekranda (10) gösterilecektir. Örneğin zaman ayarlama fonksiyonununda 3 saat seçildiğinde ısıtıcı 3 saat açık kalacak ve ardından otomatik olarak kapanacaktır. Zaman ayarlama fonksiyonunu kullanmak için sıcaklık seviyesi düğmesine (13) basın ve ardından yukarı (12) ve aşağı (11) düğmelerini kullanarak zaman ayarlama fonksiyonunu ayarlayın.

Mekanizmada bakım yaparken makine fişinin prize bağlı olmadığından daima emin olun. DİKKAT: Elektrik Çarpması Riski. Isıtıcının içini kendi başınıza açmaya veya tamir etmeye ÇALIŞMAYIN. Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış ol- duğundan emin olun. Çok inatçı kirleri sabunlu suyla hafif ıslatılmış, yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanma- yın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

• Isıtıcıyı temizlemek için alkol, benzin, aşındırıcı tozlar, mobilya cilası veya sert fırçalar KULLAN- MAYIN. Bu, ısıtıcının yüzeyinde hasara veya bozulmaya neden olabilir.

• Isıtıcıyı asla suya DALDIRMAYIN

• Kullanmadan önce ısıtıcının tamamen kurumasını bekleyin. DİKKAT:

• Temizlik öncesinde daima ısıtıcıyı güç kaynağın- dan ayırın ve soğumasını bekleyin.

• Isıtıcıda, ünitenin içinde veya ısıtma elemanının çevresinde toz veya kir birikmişse, ürün yetkili bir servis merkezi tarafından temizlenmelidir. Isıtıcıyı bu durumda çalıştırmayın.

• Gereken tek bakım, ısıtıcının dış yüzeylerinin temizlenmesidir.

• Ellerinizdeki kirler lambanın ömrünü etkileyebi- leceğinden, ısıtma elemanına çıplak elle dokun- mayın. Yanlışlıkla dokunulursa, parmak izlerini mentollü ispirto veya alkolle hafif ıslatılmış yumuşak bir bezle silin.

• Bu ısıtıcıdaki herhangi bir elektriksel veya mekanik bileşeni kendiniz onarmaya veya ayar- lamaya çalışmayın.

• Isıtıcı, kullanıcı tarafından bakımı yapabilir herhangi bir parça içermez. Ürün hasar görürse veya arızalanırsa, üreticiye veya yetkili servise gönderilmelidir.

• Tehlikeyi önlemek için, hasarlı elektrik kabloları, üretici, yetkili servis veya benzer niteliklere sahip kişiler tarafından değiştirilmelidir. Saklama Toz ve kir oluşumunu önlemek için, kullanılmadığın- da ısıtıcıyı serin ve kuru bir yerde saklayın. Muhafa- za etmek için ambalaj kartonu kullanın. Sorun Giderme Isıtıcı çalışmıyorsa, onarım veya servis bakımı ön- cesinde lütfen aşağıdakileri kontrol edin:

• Elektrik kablosunun prize takılı olup olmadığını kontrol edin.

• Ana sigortaya giden elektriğin çalışıp çalış- madığını kontrol edin.

• Güç düğmelerinin açık olduğundan emin olun, eğer değilse, bir ayar seçin. ÇEVRE Arızalı ve/veya atılmış elektrkl veya elektronk ekpmanların uygun ger dönüşüm konumlarında toplanması gerekr. Yalnızca AT ülkeler çn Elektrkl aletler evsel atık olarak atmayın. Atık Elektrkl ve Elektronk Donanım çn Avrupa İlkeler 2012/19/EU’ya ve bunun yerel hukuk çerçevesnde uygulamasına göre, artık kullanılamaz olan elekt- rkl aletler ayrı olarak toplanmalı ve çevre dostu br yolla mha edlmeldr.62

GARANTİ VONROC ürünleri yüksek kalite standartları doğrul- tusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen süre boyunca materyal ve işçilik açısından kusursuz olacağı garanti edilmektedir. Bu süre zarfında, kusurlu materyal ve/veya işçilikten dolayı üründe herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun. Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşebbüs edilen onarım ve/veya değişiklikler.

• Normal aşınma ve eskime.

• Cihazın kötü ve yanlış kullanılması veya cihaza yanlış bakım yapılması.

• Orijinal olmayan yedek parçaların kullanılması Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amaç için ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış görünüşünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC herhangi bir arızi veya dolaylı zarardan hiçbir halükarda sorumlu ol- mayacaktır. Bayilerin getireceği çözümler uygunsuz birimlerin veya parçaların onarımı veya değiştirilme- siyle sınırlı olacaktır. Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiş- tirilebilir.WWW.VONROC.COM
