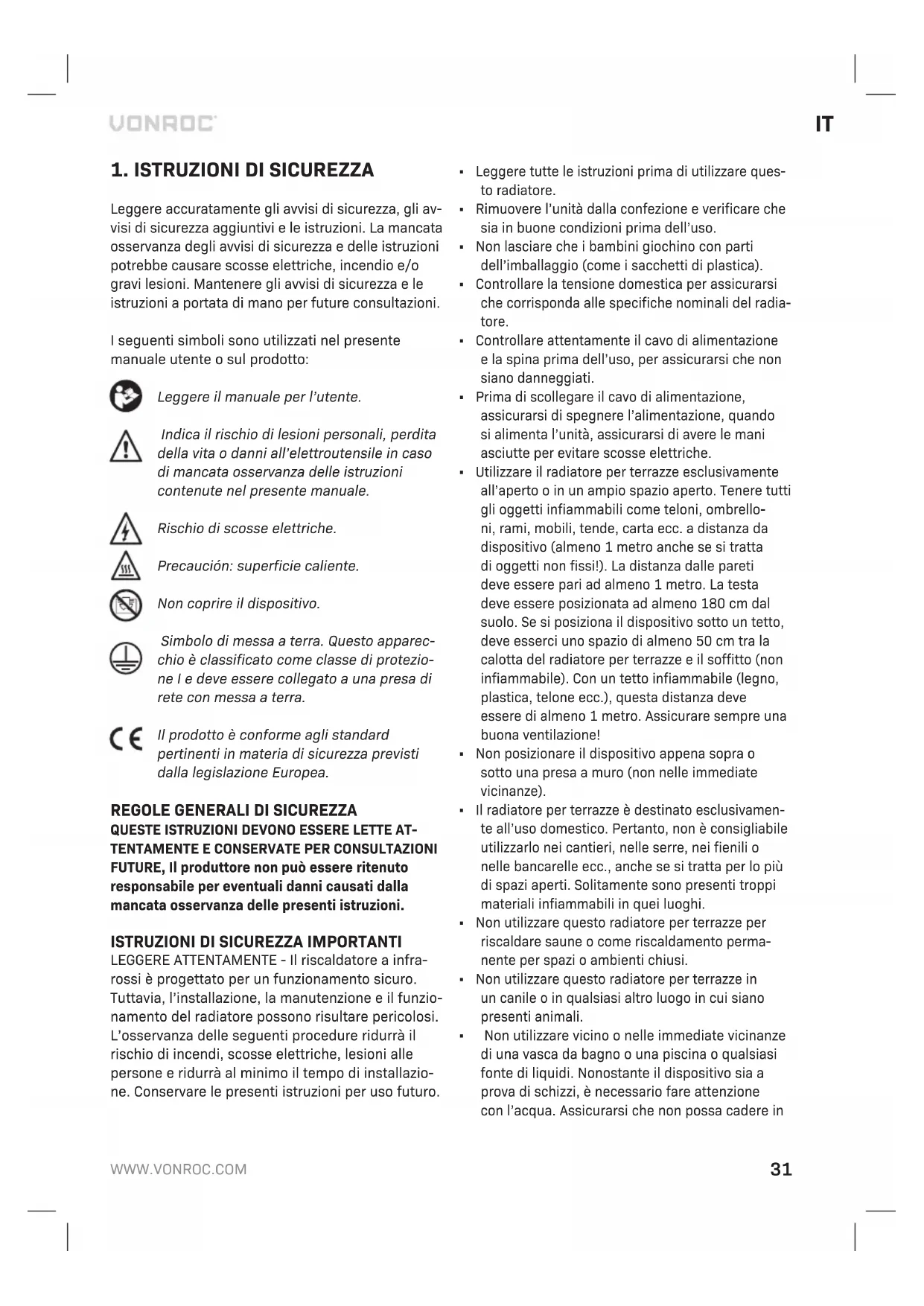

MANUALE UTENTE PH509AC Vonroc

Leggere accuramente gli avvisi di sicurezza, gli avvisi di sicurezza aggiantivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultagioni.

I seguito simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Indica il rischio di lesioni personali, perdita della vita o anni all'elettroutensile in caso di mancata osservanza delle istruzioni containute nel presente manuale.

Rischio di scosse elettriche.

Non coprige il dispositivo.

Simbolo di messa a terra. Questo appearecchio è classificato come classe di protezione I e deve essere collegato a una presa di rete con messa a terra.

Il prodotto è conformeagli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

REGOLE GENERALI DI SICUREZZA QUESTE ISTRUZIONI DEVONO ESSERE LETTE ATTENTAMENTE E CONSERVATE PER CONSULTAZIONI FUTURE, Il produttore non più essere ritenuto responsable per eventuali danni causati alla mancata osservanza delle presenti istruzioni.

ISTRUZIONI DI SICUREZZA IMPORTANTI

LEGGERE ATTENTAMENTE - Il riscaldatore a infrarossi è progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento del radiatore possono risultare pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni alle persona e ridurrà al minimo il tempo di installazione. Conservare le presenti istruzioni per uso futuro.

• Leggere tutte leistruzioni prima diutilizzare questo radiatore.
• Rimuovere l'unità dans la confezione e verificare che sia in buone condizioni prima dell'uso.
  Non lasciare che i bambini giochino con parti dell'imballaggio (come i sacchetti di plastica).
• Controllare la tensione domestica per assicurarsi che corrisponda alle specifiche nominali del radiatore.
• Controllare attendamente il cavo di alimentazione e la spina prima dell'uso, per assicurarsi che non siano danneggiati.
• Prima di scollegare il cavo di alimentazione, assicurarsi di spegnere l'alimentazione, quando si alimenta l'unità, assicurarsi di averè le mani asciutte per evitare sccesse elettriche.
  Utilizzare il radiatore per terrazze esclusivamente all'aperto o in un ampio spazio aperto. Tenere tutti gli oggetti infiammabili come teloni, ombrello-non, rami, mobili, tende, carta ecc. a distance da dispositorio (almeno 1 metroanche se si tratta di oggetti non fissi!). La distanza delle pareti deve essere pari ad almeno 1 metro. La testa deve essere posizionata ad almeno 180 cm dal suolo. Se si posizione il dispositorio sono un fatto, deve esserci uno spazio di almeno 50 cm tra la calotta del radiatore per terrazze e il soffitto (non infiammabile). Con un fatto infiammabile (legno, plastica, telone ecc.), questa distanza deve essere di almeno 1 metro. Assicurare sempre una Buona ventilazione!
  Non posizionare il dispositivo appena sopra o fatto una presa a muro (non nelle immeditate vicinanze).
• Il radiatore per terrazze è destinato esclusivamente all'uso domestico. Pertanto, non è consigliabile utilizzato nei cantieri, nelle serre, nei fienili o nelle bancarelle ecc.,anche se si tratta per lo più di spazi aperti. Solitamente sono presenti troppi materiali infiammabili in quei luoghi.
• Non utilizzato quello radiatore per terrazze per riscaldare saune o come riscaldamento permanente per spazi o ambienti chiusi.
• Non utilizzato quello radiatore per terrazze in un canile o in qualsiasi altro luogo in cui siano presenti animali.
  Nonutilizzarevicino o nelleimmediate vicinanze di una vasca da bagno o una piscina o qualsiasi fonte di liquidi. Nonostante il dispositivo sa a prova di schizzi, e necessario fare attenzione con l'acqua.Assicurarsi che non possa cadere in

acqua e non esporlo a potenti getti d'acqua. Non toccarlo con le mani bagnate e non posizionare il dispositivo nell'area immediatamente attigua a una vasca da bagno, un bagno, una piscina o altra fonte d'acqua, poiché potrebbe risultare pericoloso.

• Per proteggersi dalle scosse elettriche, non immergere il cavo o la spina in acqua o in qualsiasi altri liquido.
  Non inseire né consentire l'ingresso di oggetti estranei nelle aperture di ventilazione o di scarico, poiché ciò potrebbe causare scosse elettriche, incendi o danni al radiatore.
• Assicurarsi che vi sia una quantità sufficiente di luce. Gli interrupttori sul dispositivo devono essere adeguamente visibili da una distance di 1 metro.
• Scollegare sempre il radiatore quando non è in uso. Non lasciare mai il dispositorio incustodito quando è in uso; ricordarsi di spegnerlo e scollegarlo. Non utilizzato il dispositorio con un programmatore, un timer o qualsiasi altri dispositorio che accenda automaticamente il dispositorio.
  Non utilizzato il radiatore con un regolatore di tensione esterno come un commutatore, regolatore di velocità, ecc. Così facendo potrebbe insorgere un rischio elettrico.
• Assicurarsi che il cavo non penda su bordi (affilati), non formi curve sporgenti e non tocchi superfici calde. Non avvolgere il cavo attorno al dispositivo.
  Non lasciare che il cavo sporga dal piano di lavoro dove cui quod si racciano.
  Non insere le dita od oggetti estranei nella griglia durante il funzionamento.
• Non lasciare l'apparecchio incustodito quando è in uso.
• Questo radiatore non è destinato per l'uso in bagno, lavanderia e luoghi interni simili, non posizionare mai il radiatore dove potrebbe cadere in una vasca da bagno o in un altro contentitore d'accua.
  Non più essere accettata alcuna responsabilità per eventuali danni causati dal mancato rispetto delle presenti istruzioni o da qualiasi altro uso improprio o manomissione.
• Questo appearecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se sono stati supervisionati o istruiti sull'uso

dell'apparecchio in modo sicuro e comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambinienza supervisione.

• Se, per qualsiasi dato, il dispositivo produce crepe o rotture, o se si riscontrano imperfezioni o interruzioni al corpo in alluminio o a qualsiasi altra parte, interrimpere immediatamente il funzionamento del dispositivo e staccare la spina alla presa.
• Se il cavo di alimentazione è danneggiato in qual-siasi modo, delve essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.
• Per evitare il surriscaldamento di questo appearetchio, mantenere gli ingressi e le uscite dell'aria puliti e liberi da qualsiasi casa che possa causarne il blocco. Controllare tutti gli ingressi e le uscite di tanto in tanto per assicurarsi che siano liberi da accumuli di polvere o sporcizia. NON COPRIRLI. L'etichetta di avertenza di non coprir il dispositivo delve essere posta in un luogo ben visibile ancche dopo l'infallazione: non delve quindi trovarsi sul retro.
• Alcune parti del radiatore potrebbero superare i 200^ , il contatto con il tubo di riscaldamento, il riflettore o le parti metalliche vicino al tubo di riscaldamento cui possare USTIONI gravi. Per evitare uszioni, non lasciare che la pelle nuda entri a contatto con la superficie incandescente.
  Non mettere MAI le mani sotto gli elementi riscaldanti. Lasciare SEMPRE raffreddare l'elemento riscaldante per almeno 10 minuti prima di toccare il tubo di riscaldamento o le parti adiacenti.
  Non conservare liquidi o materiali combustibili come vernice, benzina, serbatoi di gas ecc. nelle immediate vicinanze del dispositivo. Non utilizzato il dispositivo in ambienti inflammabili, come nei pressi di serbatoi di gas combustibili, tubi del gas o bombolette spray. Pericolo di esplosione e di incendio!
• Questo prodotto contiene materiali risciclabili. Non smaltire questo prodotto tra i rifiuti comunitari indifferentziati. Si prega di contattare le autorità locali per il punto di raccolta più vicino.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

• Non utilizzato l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
  Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1,5mm^2 .Quando si utilizza un cavo di prolunga con avolgicavo, svolgere sempre completeness il cavo.

2.INFORMATIONIRELATIVE ALL'ELETTROUTENSILE

Destinazione d'uso

Questo prodotto è concepito come stufa da esterno per ambienti domestici. Il riscaldatore è destinato a giardini privati o altre aree esterne della casa. Il riscaldatore non può essere utilizzato per riscaldare uno spazio interno, per essere utilizzato come riscaldatore per ambienti esterni non domestico o per asciugare tessuti o altri materiali. Questa stufa non è dotata di un disposativo per controllare la temperatura ambiente, quando non usare questa stufa in spazi quando sono occupati da persone che non sono in grado di lasciare la stanza da sole, a meno che non sia fornita una supervisione costante. Il disposativo deve essere utilizzato solo per lo scopo prescritto. Qualsiasi altri utilizzato è considerato un caso di uso improprio.

DATI TECHNICI

No. modello PH509AC
Tensione 220-240 V ~
Frequenza 50-60 Hz
Potenza 2000 W
Impostazioni di potenza 1: 1000 W	2: 2000 W
Tipo di elemento riscaldante Lampada in fibra di carbonio
Tempo di riscaldamento 3 secondi
Lunghezza d'onda 3.0-1000 micron
Efficienza radiante	90%
Distanza di riscaldamento	2-3m
Area di riscaldamento	7-9m²

Temperatura di colore	1600 K
Protezione dal surriscaldamento	Sì
Soft start elettronico	Sì
Classe di protezione dagli ingressi	IP44
Classe di protezione	Classe I
Peso	2,36 kg

DESCRIZIONE

I numero che compaiano nel testo si riferisconoagli schemi riportati alle pagine 2.

1. Catena di sospensione
2. Cavo di alimentazione
3. Gancio di sospensione
4. Gancio a carabina
5. Interruttore di accensione/spegnimento
6. Radiatore
7. Griglia protettiva
8. Telekomando
9. Tasto di accensione/spegnimento del telecomando
10. Ricevitore per telecomando con display
11. Tastogiu
    12.Tasto su
12. Tasto Timer
13. Tasto Livello di calore

3. MONTAGGIO

Questo radiatore delve essere installato da una persona competente, ad es. un elettricista qualificato.

Scollegare sempre il radiatore alla rete elettrica e lasciarlo raffreddare prima dell'installazione.

Installazione del radiatore (Fig. A, C)

Montare sempre il dispositorio con gli accessori in dotazione.

Prima di iniziare l'installazione, tenere presente quanto segue:

• Posizione are il dispositivo su una superficie del soffitto stabile e uniforme; l'installazione del radiatore deve avvenire su un supporto rigido e resistente (come travi di legno robuste o guide metalliche, ecc.).

Il dispositorio deve essere appeso in modo che vi siano 50 cm di spazio libero tra il radiatore e qualsiasi soffitto, tenda, telo, ecc. Deve inoltre esserci almeno 1,80 m tra il pavimento e la parte inferiore del dispositorio. Fare riferimento alla to Fig. C. Il dispositorio non può essere appeso a un gancio nel muro poiché potrebbe essere appesso di traverso!
Il Gancio utilizzato per appendere il radiatore delve essere in grado di sostenere un peso 3 o 4 volte quello del radiatore stesso.
- Assicurarsi che i cavi di alimentazione siano ben montati e che non vengano a contatto con il riflettore del radiatore o che non finiscano nella zona riscaldata.
- Non installare il radiatore su una superficie inflammabile.
- Se il radiatore delve essere utilizzato all'esterno, si consiglia vivamente l'uso di una presa resistenteagliagenti Atmosferici.
- Prima di forare, assicurarsi che non ci siano cavi o tubi dell'acqua nella zona in cui deve essere installato il radiatore.

Per installare il radiatore, seguire quosti passaggi:

• Il dispositorio viene fornito con una catena di sospensione (1) e due ganci a carabina (4). Inserire un gancio a carabina (4) su entrambé le estremità della catena (1).
• Montare un lato della catena sul gancio di sospensione (3) utilizzando il gancio a carabina (4), come lostrato in fig. A.
• Fornire un punto di attacco dal quale il dispositivo possa perdere liberamente e che sua abbastanza robusto da sostenerie il radiatore除去 problema. Fissarlo saldamente in modo che non possa cadere, scivolare, scorrere o spostarsi in altri modo.
• Fissare il gancio a carabina inutilizzato (4) sulla catena del radiatore al gancio da soffitto in dotazione o all'occhiello di sospensione dal soffitto.
• Tenere in considerazione le distance minime come molto in figura C.
• Collegare il radiatore per patio a una presa di corrente con messa a terra. Verificare in anticipo se la tensione nominale corrisponde a quella del dispositivo.
• Verificare che i moschetti si chiudano correttamente e che il disposativo rimanga bloccato. Non deve essere in grado di scivolare, cadere,

scorrere o simili! Mettere in funzione il radiatore soltanto quando è in posizione verticale.

Assemblaggio del telecomando (Fig. B)

• Capovolgere il telecomando (8) sul retro e rimuovere il coperchio della batteria.
• Inserire 2 batterie di tipo AAA/alcaline nel telecomando (8) rispettoando le istruzioni e la polarità delle batterie.
  Sostituire le batterie come illustrato sopra.

4. FUNZIONAMENTO

Accensione spegnimento (Fig. A, B)

Il radiatore può essere acceso e spento solo con il telecomando (8). Prima dell'uso, è necessario prima accendere l'interruttore di alimentazione (5). Non è possibile utilizzato il radiatore alla un telecomando. Se non si ha inaccesso il telecomando, contattare il servizio clienti Vonroc.

Per prima casa, ruotare l'interruttore (5) sul radiatore in posizione "ON".
- Premere il pulsante (9) sul telecomando (8) per accendere il radiatore.
Per spagnere il radiatore, premere nuovamente il pulsante (9) sul telecomando (8).
- Premere l'interruttore (5) sul radiatore in posizione 'OFF' per spegnere.

Note: Assicurarsi di puntare il telecomando (8) in direzione del ricevitore del telecomando (10). Tutti i radiatori VONROC e i relativi telecomandi utilizzano la stessa frequenza, pertanto è possibile controllingi un solo telecomando.

Regolazione del livello di potenza (Fig. A, B)

La potenza del radiatore può essere regolata su due livelli:

• Livello 1: 1000 W (50% di potenza) - "L1" sul display (10)
• Livello 2: 2000 W (100% di potenza) - "L2" sul display (10)

È possibile selezionare il livello di calorie desiderato con il telecomando. Premere il tasting Livello di calore (14) quando usare il tasting su (12) per augmentare il livello e il tasting giù (11) per ridurlo.

Uso della funzione timer (Fig. A, B)

Il riscaldatore è dotato della funzione Timer, che consente di mantenerlo acceso per un periodo di tempo selezionato. L'intervallo selezionabile è compreso tra 0 e 24 ore e viene visualizzato sul display (10).

Per esempio, selezionando 3 ore sul timer, il riscaldatore rimane acceso per 3 ore, dopodiché sì spegne automaticamente.

Per usare il timer, premere il tasto Livello di calore (13), quando impostare il timer con il tasto su (12) e giù (11).

5. MANUTENZIONE

Assicurarsi sempre che la macchina non sia collegata alla rete elettrica quando si esegue una qualiasi manutenzione del meccanismo.

ATTENZIONE: Rischio di scossa elettrica. NON aprire ne tentare di riparare da soli il radiatore.

Pulire regolaremente il corso dell'elettroutensile con un panno morbido, preferibilmente dopo agli uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanje chimiche di quello tipo danneggiano i componenti sinteti ci.

• NON usare alcol, benzina, polveri abrasive, lucido per mobili o spazzole ruvide per pulire il radiatore. Ciò potrebbe causare danni o deterioramento alla superficie del radiatore.
• NON immershigere il radiatore nell'acqua
• Attendere che il radiatore sia completeness, asciutto prima dell'uso.

ATTENZIONE:

• Scollegare sempre il radiatore alla rete elettrica e lasciarlo raffreddare prima di tentare di pulirlo.
• Se il radiatore ha accumulato polvere o sporci-zia all'interno dell'unità o attorno all'elemento riscaldante, far pulire l'unità da un technician dell'assistenza qualificato. Non utilizzato il radiatore in questa condizione.
• L'unica manutenzione richiesta è la pulizia delle superfici esterne del radiatore.

Non toccare l'elemento riscaldante a mani nude, poiché eventuali residui presenti sulla mano potrebbero compromettere la durata della lampada. Se viene toccato accidentally, rimuovere le impronte con un panno morbido inumidito con alcol mentolato.
- Non tentare di effettuire la riparazione o regolazione delle funzioni elettriche o meccaniche di questo radiatore.
Il radiatore non contiene parti riparabili dall'utente. Se il prodotto subisce danni o guasti, deve essere restituito al produttore o al suo rappresentante addetto all'assistenza.
- I cavi di alimentazione danneggiati devono essere sostituiti dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persona con qualifica similare al fine di evitare rischi per la sicurezza.

Stoccaggio

Conservare il radiatore in un luogo fresco e asciutto quando non viene utilizzato per evitare l'accumulo di polvere e sporco. Utilizzare il cartone di imballaggio per lo stoccaggio.

Risoluzione dei problemi

In caso di mancato funzionamento del radiatore, controllare quanto segue prima di richiedere la riparazione o l'assistenza:

• Controllare che il cavo di alimentazione sia collegato a una presa elettrica, altrimenti collegarlo
• Controllare che l'elettricità del fusibile principale funzioni
• Assicurarsi che gli interrupturi di alimentazione siano accesi. In caso contrario, scegliere un'impostazione

AMBIENTE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli eletttroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettrottensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisito originale. Qualora il prodotto dovesse subire un guasto qualsiasti durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare diretamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizes parti di ricambio non originali

Cio costituise l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciamilità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriore notifica.
