BEDIENUNGSANLEITUNG PH509AC Vonroc

Übersetzung Der Originalbetriebsanleitung 08

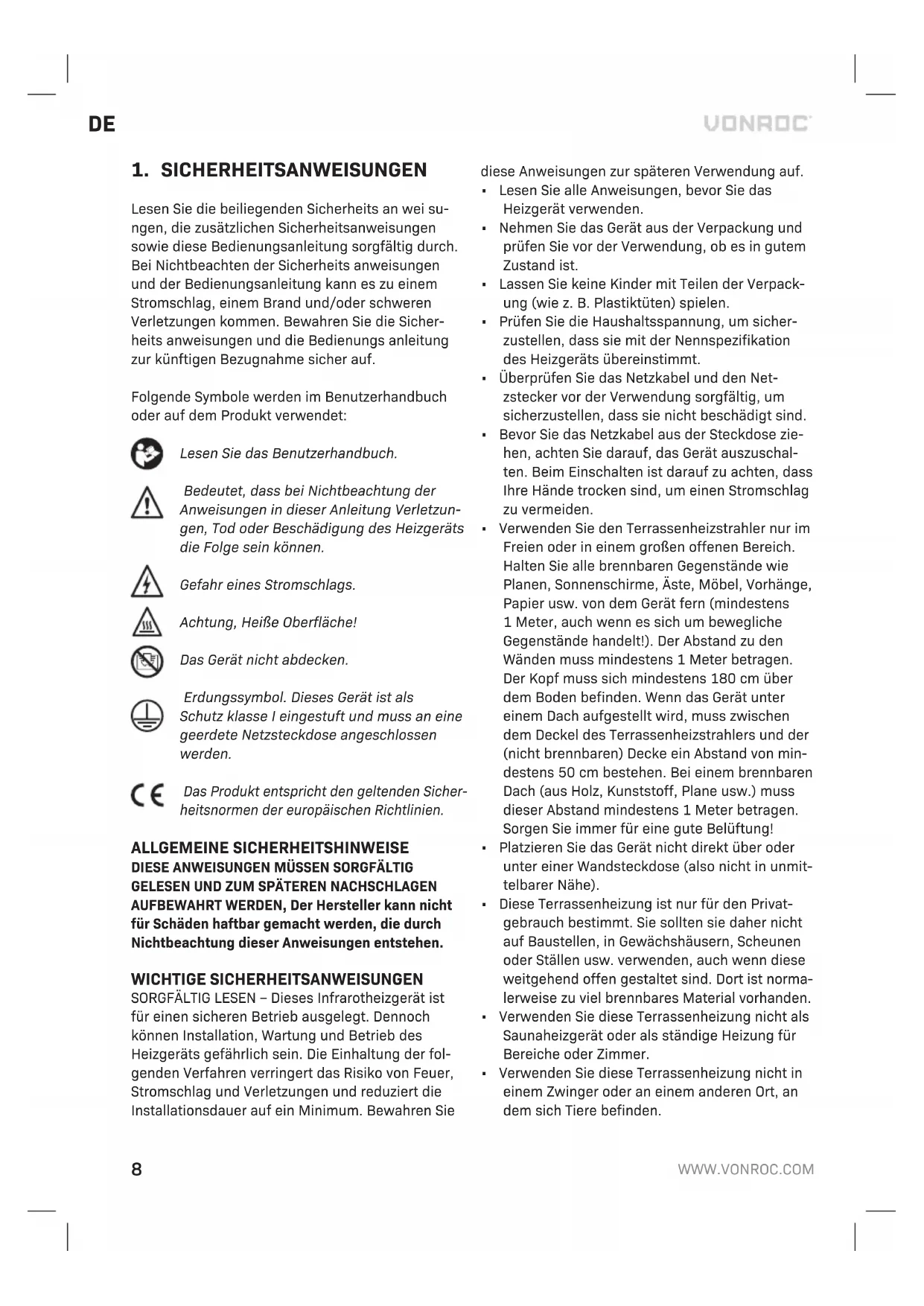

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei su- ngen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher- heits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzun- gen, Tod oder Beschädigung des Heizgeräts die Folge sein können. Gefahr eines Stromschlags. Achtung, Heiße Oberfläche! Das Gerät nicht abdecken. Erdungssymbol. Dieses Gerät ist als Schutz klasse I eingestuft und muss an eine geerdete Netzsteckdose angeschlossen werden. Das Produkt entspricht den geltenden Sicher- heitsnormen der europäischen Richtlinien. ALLGEMEINE SICHERHEITSHINWEISE

DIESE ANWEISUNGEN MÜSSEN SORGFÄLTIG

GELESEN UND ZUM SPÄTEREN NACHSCHLAGEN

AUFBEWAHRT WERDEN, Der Hersteller kann nicht für Schäden haftbar gemacht werden, die durch Nichtbeachtung dieser Anweisungen entstehen. WICHTIGE SICHERHEITSANWEISUNGEN SORGFÄLTIG LESEN – Dieses Infrarotheizgerät ist für einen sicheren Betrieb ausgelegt. Dennoch können Installation, Wartung und Betrieb des Heizgeräts gefährlich sein. Die Einhaltung der fol- genden Verfahren verringert das Risiko von Feuer, Stromschlag und Verletzungen und reduziert die Installationsdauer auf ein Minimum. Bewahren Sie diese Anweisungen zur späteren Verwendung auf.

• Lesen Sie alle Anweisungen, bevor Sie das Heizgerät verwenden.

• Nehmen Sie das Gerät aus der Verpackung und prüfen Sie vor der Verwendung, ob es in gutem Zustand ist.

• Lassen Sie keine Kinder mit Teilen der Verpack- ung (wie z.B. Plastiktüten) spielen.

• Prüfen Sie die Haushaltsspannung, um sicher- zustellen, dass sie mit der Nennspezifikation des Heizgeräts übereinstimmt.

• Überprüfen Sie das Netzkabel und den Net- zstecker vor der Verwendung sorgfältig, um sicherzustellen, dass sie nicht beschädigt sind.

• Bevor Sie das Netzkabel aus der Steckdose zie- hen, achten Sie darauf, das Gerät auszuschal- ten. Beim Einschalten ist darauf zu achten, dass Ihre Hände trocken sind, um einen Stromschlag zu vermeiden.

• Verwenden Sie den Terrassenheizstrahler nur im Freien oder in einem großen offenen Bereich. Halten Sie alle brennbaren Gegenstände wie Planen, Sonnenschirme, Äste, Möbel, Vorhänge, Papier usw. von dem Gerät fern (mindestens 1 Meter, auch wenn es sich um bewegliche Gegenstände handelt!). Der Abstand zu den Wänden muss mindestens 1Meter betragen. Der Kopf muss sich mindestens 180cm über dem Boden befinden. Wenn das Gerät unter einem Dach aufgestellt wird, muss zwischen dem Deckel des Terrassenheizstrahlers und der (nicht brennbaren) Decke ein Abstand von min- destens 50cm bestehen. Bei einem brennbaren Dach (aus Holz, Kunststoff, Plane usw.) muss dieser Abstand mindestens 1Meter betragen. Sorgen Sie immer für eine gute Belüftung!

• Platzieren Sie das Gerät nicht direkt über oder unter einer Wandsteckdose (also nicht in unmit- telbarer Nähe).

• Diese Terrassenheizung ist nur für den Privat- gebrauch bestimmt. Sie sollten sie daher nicht auf Baustellen, in Gewächshäusern, Scheunen oder Ställen usw. verwenden, auch wenn diese weitgehend offen gestaltet sind. Dort ist norma- lerweise zu viel brennbares Material vorhanden.

• Verwenden Sie diese Terrassenheizung nicht als Saunaheizgerät oder als ständige Heizung für Bereiche oder Zimmer.

• Verwenden Sie diese Terrassenheizung nicht in einem Zwinger oder an einem anderen Ort, an dem sich Tiere befinden.DE

• Verwenden Sie das Gerät nicht in der Nähe oder in unmittelbarer Nähe einer Badewanne, eines Swimmingpools oder einer Flüssigkeitsquelle. Obwohl das Gerät spritzwassergeschützt ist, sollte der Kontakt mit Wasser vermieden wer- den. Stellen Sie sicher, dass das Gerät nicht ins Wasser fallen kann, und setzen Sie es keinen starken Wasserstrahlen aus. Berühren Sie das Gerät nicht mit nassen Händen und stellen Sie es nicht in der unmittelbaren Umgebung einer Badewanne, eines Waschraums, eines Swimmingpools oder einer anderen Stelle mit Wasserversorgung auf, da dies zu Gefahren führen kann.

• Zum Schutz vor Stromschlägen tauchen Sie Kabel oder Stecker keinesfalls in Wasser oder andere Flüssigkeiten ein.

• Stecken Sie keine Gegenstände in die Lüftungs- oder Abluftöffnungen und lassen Sie auch keine Gegenstände in diese Öffnungen eindringen, da dies zu einem Stromschlag, Brand oder einer Beschädigung des Heizgeräts führen kann.

• Sorgen Sie für ausreichende Beleuchtung. Die Schalter am Gerät müssen aus einer Entfernung von 1Meter gut sichtbar sein.

• Ziehen Sie immer den Netzstecker ab, wenn Sie das Gerät nicht benutzen. Lassen Sie das Gerät während des Betriebs nie unbeaufsichtigt, sondern schalten Sie es aus und ziehen Sie den Netzstecker ab. Verwenden Sie das Gerät nicht mit einem Programmiergerät, einer Zeitschal- tuhr oder einer anderen Vorrichtung, die das Gerät automatisch einschaltet.

• Verwenden Sie das Heizgerät nicht mit einem externen Spannungsregler wie Dimmer, Dreh- zahlsteller usw. Dadurch entsteht eine elektri- sche Gefährdung.

• Achten Sie darauf, dass das Kabel nicht über (scharfe) Kanten hängt, nicht stark gebo- gen oder geknickt wird und keine heißen Oberflächen berühren kann. Wickeln Sie nicht das Kabel um das Gerät.

• Lassen Sie das Kabel nicht über eine Theken- platte o.ä. hinausragen, wo Kindern leicht daran ziehen können.

• Stecken Sie während des Betriebs keine Finger oder Gegenstände in das Gitter.

• Lassen Sie das Gerät nicht unbeaufsichtigt, während es läuft.

• Dieses Heizgerät ist nicht für den Gebrauch in Badezimmern, Wäschereien und ähnlichen Innenräumen vorgesehen. Stellen Sie das Heiz- gerät niemals so auf, dass es in eine Badewan- ne oder einen anderen Wasserbehälter fallen kann.

• Es kann keine Haftung für Schäden übernom- men werden, die durch Nichtbeachtung dieser Anweisungen oder durch unsachgemäße Ver- wendung oder falsche Handhabung entstehen.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkter körperlicher, sen- sorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und mangelndem Wis- sen verwendet werden, wenn sie eine Aufsicht oder Anweisung zur sicheren Verwendung des Geräts erhalten haben und die Gefahren verstehen beteiligt. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Sollte das Gerät aus irgendeinem Grund Risse oder Brüche aufweisen, oder sollten Sie eine Unvollkommenheit oder Unterbrechung am Aluminiumgehäuse oder einem anderen Teil feststellen, stellen Sie den Betrieb des Geräts sofort ein und ziehen Sie den Netzstecker aus der Steckdose.

• Wenn das Stromkabel auf irgendeine Weise beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um eine Gefähr- dung zu vermeiden.

• Um eine Überhitzung dieses Geräts zu vermei- den, halten Sie die Lufteinlässe und -auslässe sauber und frei von allem, was eine Verstopfung verursachen könnte. Überprüfen Sie regelmäßig alle Ein- und Auslässe, um sicherzustellen, dass sie frei von Schmutz- oder Staubansammlungen sind. NICHT ABDECKEN. Der Warnaufkleber mit dem Hinweis, das Gerät nicht abzudecken, muss nach der Installation gut sichtbar sein. Er sollte sich daher nicht auf der Rückseite befinden.

• Teile des Heizgeräts können 200

C überschrei- ten. Der Kontakt mit dem Heizrohr, dem Reflek- tor oder Metallteilen in der Nähe des Heizrohrs kann daher schwere VERBRENNUNGEN verursa- chen. Um Verbrennungen zu vermeiden, lassen Sie keine nackte Haut die heiße Oberfläche berühren.

• Halten Sie NIEMALS die Hände unter die Heize- lemente. Lassen Sie das Heizelement IMMER mindestens 10 Minuten abkühlen, bevor Sie das10

Heizrohr oder benachbarte Teile berühren.

• Lagern Sie in der unmittelbaren Umgebung des Geräts keine brennbaren Flüssigkeiten oder Materialien wie Farbe, Benzin, Gastanks usw. Verwenden Sie das Gerät nicht in brennbarer Umgebung, wie z.B. in der Nähe von Tanks mit brennbarem Gas, Gasrohren oder Sprühdosen. Explosions- und Brandgefahr!

• Dieses Produkt enthält wiederverwertbare Materialien. Entsorgen Sie dieses Produkt nicht als unsortierten Restmüll. Die nächstgelegene Entsorgungsstelle erfahren Sie bei den örtlichen Behörden. Elektrische Sicherheit Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm

haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Dieses Produkt ist als Terrassenheizung für den Hausgebrauch konzipiert. Die Heizung ist für private Gärten oder andere Außenbereiche zu Hause vor- gesehen. Die Heizung darf nicht zum Heizen eines Innenraums, als Nicht-Haushalts-Außenraumheizung oder zum Trocknen von Textilien oder anderen Mate- rialien verwendet werden. Diese Heizung ist nicht mit einer Vorrichtung zur Steuerung der Raumtemperatur ausgestattet. Verwenden Sie diese Heizung daher nicht in Räumen, in denen sich Personen aufhalten, die den Raum nicht alleine verlassen können, es sei denn, dies wird ständig überwacht. Das Gerät darf nur für den vorgeschriebenen Zweck verwendet wer- den. Jede andere Verwendung gilt als Missbrauch. TECHNISCHE DATEN Modellnr. PH509AC Spannung 220–240 V ~Frequenz 50-60 HzLeistung 2000 WHeizelementtyp KohlefaserlampeLeistungseinstellungen 1: 1000 W2: 2000 WAufheizdauer 3 SekundenWellenlänge 3,0-1000 MikrometerStrahlungsleistung 90% Heizstrecke 2-3m Heizbereich7-9m²Farbtemperatur 1600 KÜberhitzungsschutz JaElektronischer Sanftanlauf JaEindringschutzklasse IP44Schutzklasse Klasse IGewicht 2,36 kg BESCHREIBUNG Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf Seite 2.

9. Fernbedienungstaste zum Ein-/Ausschalten

10. Empfänger für Fernbedienung mit Display

14. Taste für die HeizstufeDE

Dieses Heizgerät sollte von einer sachkun- digen Person, d.h. von einem qualifizierten Elektriker, installiert werden. Trennen Sie das Heizgerät vor der Installati- on immer vom Stromnetz und lassen Sie es abkühlen. Installation des Heizgeräts (Abb. A, C) Montieren Sie das Gerät nur mit dem mitgelieferten Zubehör. Vor Installationsbeginn sollten Sie Folgendes berücksichtigen:

• Bringen Sie das Gerät an einer festen, geraden Deckenfläche an; die Installation des Heizgeräts sollte auf einer stabilen, starren Unterlage erfol- gen (z.B. starken Holzbalken oder Metallschien- en usw.).

• Das Gerät muss so aufgehängt werden, dass zwi- schen dem Heizgerät und jeder Decke, Zeltplane usw. ein Freiraum von 50cm bleibt. Außerdem muss zwischen dem Boden und der Unterseite des Geräts ein Abstand von mindestens 1,80m vorhanden sein. Siehe Abb.C. Das Gerät darf nie- mals an einem Haken an der Wand aufgehängt werden, da es dann schräg hängen könnte!

• Der Haken, an dem das Heizgerät aufgehängt wird, muss das 3- bis 4-fache Gewicht des Heiz- geräts tragen können.

• Stellen Sie sicher, dass die Kabel richtig montiert sind und nicht mit dem Reflektor des Heizgeräts in Berührung kommen oder in den beheizten Bereich gelangen können.

• Bringen Sie das Heizgerät keinesfalls auf einer brennbaren Oberfläche an.

• Wenn das Heizgerät im Freien verwendet werden soll, wird eine wetterfeste Steckdose dringend empfohlen.

• Vergewissern Sie sich vor dem Bohren, dass sich keine Kabel oder Wasserleitungen in dem Be- reich befinden, in dem das Heizgerät angebracht werden soll. Gehen Sie zur Installation des Heizgeräts wie folgt vor:

• Das Gerät wird mit einer Aufhängekette(1) und zwei Karabinerhaken(4) geliefert. Bringen Sie an beiden Enden der Kette(1) einen Karabiner- haken(4) an.

• Montieren Sie eine Seite der Kette mit Hilfe des Karabinerhakens(4) am Aufhängehaken(3), wie in Abb.A gezeigt.

• Sorgen Sie für einen Befestigungspunkt, von dem das Gerät frei herunterhängen kann und der stabil genug ist, um das Heizgerät ohne Proble- me zu halten. Befestigen Sie das Gerät auf siche- re Weise, so dass es nicht fallen, verrutschen, abrutschen oder sich anderweitig bewegen kann.

• Befestigen Sie den unbenutzten Karabinerha- ken(4) an der Heizgerätkette an dem vorgesehe- nen Haken oder der Aufhängeöse an der Decke.

• Berücksichtigen Sie dabei die Mindestabstände, die in AbbildungC angegeben sind.

Schließen Sie die Terrassenheizung an eine geerdete Steckdose an. Prüfen Sie vorher, ob die Nennspannung mit dem Gerät übereinstimmt.

• Prüfen Sie, ob die Karabiner richtig schließen und ob das Gerät unbeweglich hängt. Es darf nicht verrutschen, herunterfallen oder ähnliches! Betreiben Sie das Heizgerät nur in aufrechter Position. Zusammenbau der Fernbedienung (Abb. B)

• Drehen Sie die Fernbedienung(8) um und ent- fernen Sie den Batteriefachdeckel.

Legen Sie 2Alkali-Batterien vom Typ AAA in die Fernbedienung (8) ein, und beachten Sie dabei die Anweisungen und die Polarität der Batterien.

• Wechseln Sie die Batterien auf die gleiche Wei- se wie oben dargestellt.

Ein-/Ausschalten (Abb. A, B) Das Heizgerät kann nur mit der Fernbedienung(8) ein- und ausgeschaltet werden. Vor dem Gebrauch muss zuerst der Netzschalter(5) am Heizgerät eingeschaltet werden. Ohne Fernbedienung kann die Heizung nicht betrieben werden. Wenn sich die Fernbedienung nicht in Ihrem Besitz befindet, wen- den Sie sich bitte an den Vonroc-Kundendienst.

Stellen Sie zuerst den Schalter(5) am Heizgerät auf die Position ‘ON’ (Ein).

• Drücken Sie die Taste(9) auf der Fernbedienung (8), um das Heizgerät einzuschalten.

• Um das Heizgerät auszuschalten, drücken Sie auf der Fernbedienung(8) erneut die Taste(9).

Stellen Sie den Schalter(5) am Heizgerät auf die Position ‘OFF’ (Aus), um das Gerät auszuschalten.12

Hinweis: Achten Sie darauf, die Fernbedienung(8) in Richtung des Fernbedienungsempfängers(10) zu richten. Alle VONROC-Heizgeräte und ihre Fernbedienungen verwenden dieselbe Frequenz, so dass es möglich ist, mehrere Heizgeräte mit nur einer Fernbedienung zu steuern. Anpassung der Leistungsstufe (Abb. A, B) Die Heizleistung kann in zwei Stufen eingestellt werden:

• Stufe 1 - 1000W (50 % Leistung) ‘L1’ auf dem Display (10)

• Stufe 2 - 2000W (100 % Leistung) ‘L2’ auf dem Display (10) Die gewünschte Stufe ist über die Fernbedienung auswählbar. Drücken Sie die Taste für die Heizstufe (14) und danach die Aufwärts-Taste (12), um die Stufe zu erhöhen, bzw. die Abwärts-Taste (11), um die Stufe zu verringern. Verwendung der Timer-Funktion (Abb. A, B) Die Heizung ist mit einer Timer-Funktion ausgestat- tet, um sie für eine gewünschte Dauer eingeschal- tet zu lassen. Der wählbare Bereich liegt zwischen 0 und 24 Stunden und wird auf dem Display (10) angezeigt. Wenn mit dem Timer beispielsweise 3 Stunden gewählt werden, bleibt die Heizung 3 Stunden lang an und schaltet sich danach automatisch aus. Um den Timer zu nutzen, drücken Sie die Taste für die Heizstufe (13) und stellen danach den Timer mit Hilfe der Aufwärts-Taste (12) und der Abwä- rts-Taste (11) ein.

Achten Sie immer darauf, dass die Maschine nicht an das Stromnetz ange- schlossen ist, wenn Sie Wartungsarbeiten an dem Gerät durchführen. VORSICHT: Stromschlagrisiko. Öffnen Sie das Heizgerät NICHT und versuchen Sie NICHT, es selbst zu reparieren Die Maschinengehäuse regelmäßig mit einem wei- chen Tuch reinigen, vorzugsweise nach jedem Ge- brauch. Sicherstellen, dass die Ventilatoröffnungen frei von Staub und Schmutz sind. Sehr hartnäckigen Schmutz mit einem mit Seifenlauge befeuchteten Tuch entfernen. Keine Lösungsmittel, wie Benzin, Alkohol, Ammoniak usw., da solche Chemikalien die synthetischen Komponenten beschädigen können.

• Verwenden Sie zum Reinigen des Heizgeräts KEINESFALLS Alkohol, Benzin, Scheuerpulver, Möbelpolitur oder raue Bürsten. Dies kann zu einer Beschädigung oder Verschlechterung der Oberfläche des Geräts führen.

• Das Heizgerät NICHT in Wasser eintauchen.

• Warten Sie vor der nächsten Verwendung, bis das Heizgerät vollständig trocken ist. ACHTUNG:

Trennen Sie das Heizgerät vor einem Reini- gungsversuch immer von der Stromversorgung und lassen Sie es abkühlen.

Wenn sich Staub oder Schmutz im Inneren des Geräts oder um das Heizelement herum angesammelt hat, muss das Gerät von einem qualifizierten Kundendienstmitarbeiter gereinigt werden. Betreiben Sie das Heizgerät in einem solchen Fall nicht weiter.

Die einzige erforderliche Pflege ist die Reini- gung der Außenflächen des Heizgeräts.

Berühren Sie das Heizelement nicht mit bloßen Fingern, da Rückstände von der Hand die Le- bensdauer der Lampe beeinträchtigen könnten. Wenn es versehentlich berührt wird, entfernen Sie die Fingerabdrücke mit einem weichen, mit mentholisiertem Alkohol oder Alkohol befeuch- teten Tuch.

Versuchen Sie nicht, elektrische oder mechani- sche Funktionen dieses Heizgerät zu reparieren oder einzustellen.

Das Heizgerät enthält keine vom Benutzer zu wartenden Teile. Sollte das Produkt einen Scha- den oder einen Defekt erleiden, muss es an den Hersteller oder dessen Kundendienstvertreter zurückgeschickt werden.

Ein beschädigtes Netzkabel muss vom Her- steller, dem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefährdungen zu vermeiden. Aufbewahrung Bewahren Sie das Heizgerät bei Nichtgebrauch an einem kühlen, trockenen Ort auf, um die Ansam- mlung von Staub und Schmutz zu vermeiden. Verwenden Sie zur Aufbewahrung den Verpack- ungskarton.DE

Fehlersuche Wenn das Heizgerät nicht funktioniert, überprüfen Sie bitte Folgendes, bevor Sie eine Reparatur oder Wartung durchführen lassen:

• Prüfen Sie, ob das Netzkabel an eine Steckdose angeschlossen ist; falls nicht, stecken Sie es ein

• Prüfen Sie, ob die Stromzufuhr zur Hauptsiche- rung funktioniert

• Stellen Sie sicher, dass die Netzschalter eingeschaltet sind; falls nicht, wählen Sie eine Einstellung UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qua li täts stan dards entwickelt und sind für den gesetz lich festgelegten Zeitraum, ausgehend von dem ur sprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Ver ar bei tungs mängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kunden- dienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Maschi- ne, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

• Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

• Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterneh- mens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillsch- weigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.14
