| Ürün tipi | Kablosuz çok fonksiyonlu alet |
| Marka | Makita |
| Model | DTM41 |
| Dakikadaki salınımlar | 6.000 – 20.000 dk⁻¹ |
| Salınım açısı (sol/sağ) | 1,6° (toplam 3,2°) |
| Toplam uzunluk | 307 – 324 mm |
| Net ağırlık (pil hariç) | 1,7 – 2,0 kg |
| Nominal gerilim | 14,4 V DC |
| Uyumlu pil tipi | Lityum-iyon (BL1415N, BL1430B, BL1440, BL1460B) |
| Uyumlu şarj cihazı | DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC |
| Ana kullanım alanları | Kesme, biçme (ahşap, plastik, alçı, demir dışı metaller), kuru zımparalama, kazıma, zımba çakma |
| Hız ayarı | 1'den 6'ya döner kadran |
| Ön lamba | Dahili, anahtarla yanar |
| Pil şarj göstergesi | Pil üzerinde ışıklı göstergeler (göstergeli modeller için) |
| Elektronik koruma | Aşırı yük, aşırı deşarj ve aşırı ısınmaya karşı koruma |
| Bakım ve temizlik | Kuru bir bezle temizleyin; solvent kullanmayın. Onarımı yetkili Makita servisine yaptırın. |
| Güvenlik | Koruyucu gözlük, toz maskesi, kulak koruyucu kullanın. Aleti sıkı tutun, ayar yapmadan önce pili çıkarın. |
| Yedek parçalar ve onarılabilirlik | Yalnızca Makita orijinal parçaları kullanın. Her türlü onarım için yetkili servis gereklidir. |
| Genel bilgiler | Kullanım kılavuzu birden çok dilde mevcuttur. Pil ile ağırlık EPTA-01/2014 prosedürüne göredir. |
Sık sorulan sorular - DTM41 MAKITA
Kullanıcıların soruları hakkında DTM41 MAKITA
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Çok amaçlı alet PDF formatında ücretsiz! Kılavuzunuzu bulun DTM41 - MAKITA ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DTM41 markasının MAKITA.
KULLANIM KILAVUZU DTM41 MAKITA
TR Akülü Çok Fonksiyonlu Alet Kullanma kılavuzu
DTM40
DTM50

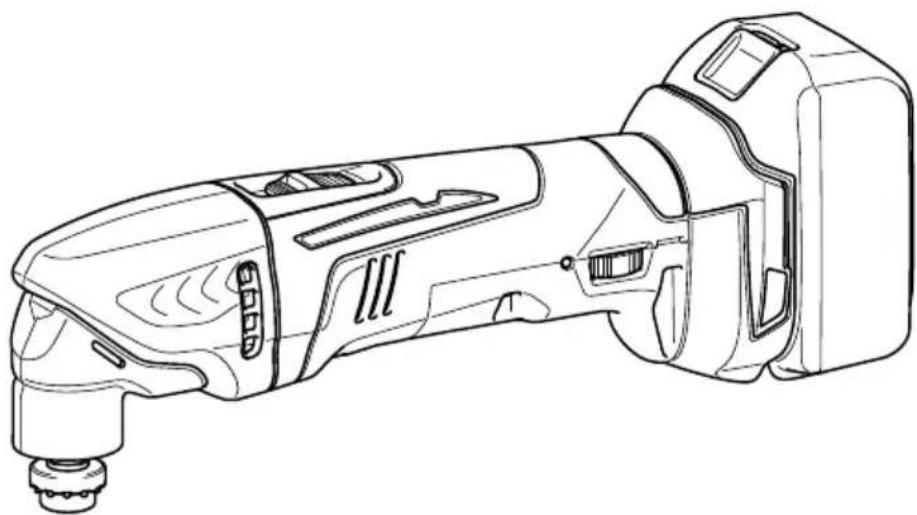

Genel görünüşün açıklanması
| 1 | D ü ğme | 11 | Uygulama aleti montaj civatası | 20 Keçe halka ( 37 mm) |
| 2 | Kırmızı gösterge | 12 | Uygulama aletindeki delikler | 21 Ped (OIS etiketli) |
| 3 | Batarya kartuşu | 13 | Alet flanşının çıkıntıları | 22 Aletteki delikler |
| 4 | Yıldız işareti | 14 | Altigen anahtar | 23 Toz toplama başlığı |
| 5 | Gösterge lambaları | 15 | Sıkıştır | kelepçesinin çıkıntıları |
| 6 | Kontrol düğmesi | 16 | Adaptör (bazı uygulama aletleri için gerekli) | 24 Ara parça |
| 7 | Sürgülü anahtar | 25 Keçe halka ( 47 mm) | ||
| 8 | Kadran | 17 | Toz toplama başlığı kelepçesi | 26 Ped (STARLOCK etiketli) |
| 9 | Ö n l a m b a | 18 | Toz toplama başlığı | |
| 10 | Gösterge lambası | 19 | Toz haznesi bağlantısı |
ÖZELLİKLER
| Model DTM40 DTM50 | ||
| Dakikadaki salınım sayısı | 6.000 – 20.000 (dak ^-1 ) | |
| Salınım açısı, sol/sağ | 1,6° (3,2° toplam) | |
| Toplam uzunluk | 307 – 324 mm | |
| Net ağırlık | 1,7 – 2,0 kg | 1,8 – 2,2 kg |
| Anma voltajı | D.C. 14,4 V | D.C. 18 V |
- Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
- Özellikler ülkeden ülkeye değişebilir.
- Ağırlık, batarya kartuşu dahil aksesuar(lar)a bağlı olarak değişebilir. EPTA-Prosedürü 01/2014 uyarınca, en hafif ve en ağır kombinasyonlar tabloda verilmiştir.
Uygun batarya kartuşu ve şarj aleti
| Batarya kartuşu | D.C. 14,4 V Model | BL1415N / BL1430B / BL1440 / BL1460B |
| D.C. 18 V Model | BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B | |
| Şarj aleti | DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC | |
- İkamet ettiğiniz bölgeye göre, yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları mevcut olmayabilir.
⚠️ UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuşlarının ve şarj aletlerinin kullanılması yaralanmaya ve/veya yangına yol açabilir.
ENE080-1
GEB094-2
Kullanım amacı
Bu alet tahta, plastik, alçı, içinde demir olmayan metaller ve bağlantı elemanlarını (örn. sertleştirilmemiş çivi ve zımbalar) testerelemek ve kesmek için tasarlanmıştır. Ayrıca yumuşak duvar seramikleri ile çalışmak ve küçük yüzeylerin kuru zımparalanması ve raspalanması işlerinde kullanılmak için de kullanılır. Özellikle kenarlara yakın çalışırken ve flush-kesimler için uygundur.
GEA010-2
Genel elektrikli alet güvenliği uyarıları
⚠️ UYARI! Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.
Tüm uyarıları ve talimatları ileride başvurmak için saklayın.
Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.
AKÜLÜ ÇOK FONKSIYONLU ALET İÇİN GÜVENLİK UYARILARI
- Bu alet; testereleme, kesme, taşlama ve zımparalama için kullanılır. Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarlarını, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.
- Kesici aksesuarın görünleyen kablolara temas etme olasılığı bulunan yerlerde çalışırken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Kesici aksesuarın “akımlı” bir telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.
-
İş parçasını düz bir platform üzerine sabitlemek için klemp kullanın ya da başka bir pratik yol bulun. İş parçasını elle tutmak ya da vücudunuzla desteklemek sabit durmamasına ve kontrolü kaybetmenize neden olabilir.
-
Her zaman koruyucu gözlük kullanın. Normal gözlük ya da güneş gözlükleri koruyucu gözlüklerin yerine GEÇMEZ.
-
Çivileri kesmeyin. İşlemden önce iş parçasının üzerinde çivi olup olmadığını kontrol edin ve varsa hepsini çıkarın.
-
Makineyi sıkıca tutun.
-
Anahtar açılmadan önce uygulama aletinin iş parçasına temas etmediğinden emin olun.
-
Ellerinizi hareketli parçalardan uzak tutun.
-
Makineyi çalışır durumda bırakmayın. Makineyi sadece elinizde iken çalıştırın.
-
Bıçağı iş parçasından çıkarmadan önce daima anahtarı kapatın ve bıçağın tamamen durmasını bekleyin.
-
Uygulama aletine veya iş parçasına işlemden hemen sonra ellemeyin; bunlar çok sıcak olup cildinizi yakabilir.
-
Aleti gereksiz yere yüksüz çalış tırmayın.
-
Çalıştığınız malzemeye ve uygulamaya uygun toz maskesi/respiratör kullanın.
-
Bazı malzemeler zehirli olabilen kimyasallar içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güvenlik bilgilerine uyun.
-
Bu alet su geçirmez değildir, çalışma parçasının yüzeyinde su kullanmayın.
-
Zımparalama işlemi sırasında çalışma alanının yeterince havalandırılmasını sağlayın.
-
Bu aletin bazı ürünleri, boyaları ve tahtaları zımparalamak için kullanılması, kullanıcıının tehlikeli maddeler içeren tozlara maruz kalmasına neden olabilir. Uygun bir maske kullanın.
-
Kullanmadan önce ped üzerinde çatlak ya da kırık olmadığından emin olun. Çatlak ya da kırıklar yaralanmaya neden olabilir.
-
Aletin üreticisi tarafından tasarlanmamış ya da tavsiye edilmemiş aksesuarları kullanmayın. Aksesuarın aletinize takılabiliyor olması güvenli kullanımın sağlanması için tek başına yeterli değildir.
-
Kişisel koruyucu donanım kullanın. Uygulamaya göre, yüz siperi veya koruyucu gözlük takın. Uygun durumlarda; kulak koruyucu, eldiven ve küçük aşındırıcı parçalar ile iş parçasının parçacıklarını engelleyebilecek nitelikte önlük giyin. Koruma gözlüğü, çeşitli işlemler sırasında sıçrayan parçacıkları engelleyebilecek nitelikte olmalıdır. Toz maskesi veya respiratör, işlem sırasında oluşan parçacıkları filtre edebilecek nitelikte olmalıdır. Uzun süre yüksek şiddetli gürültüye maruz kalmak işitme kaybına neden olabilir.
-
Etrafınızdaki kişilerin iş sahasından güvenli bir uzaklıkta durmasını sağlayın. İş sahasına giren herkes kişisel koruyucu ekipmanlar giymelidir. İş parçasının veya kırık bir aksesuarın parçaları sıçrayabilir ve iş sahasının yakınındaki kişileri yaralayabilir.
-
Aksesuar tamamen durmadan elektrikli aleti asla yere bırakmayın. Dönen aksesuar yüzeye takılarak aletin kontrolünüzden çıkmasına neden olabilir.
-
Elektrikli aleti yanınızda taşırken çalıştırmayın. Aksesuara istem dışı temas edilmesi sonucu kıyafetiniz takılarak vücudunuzu aksesuara doğru ćekebilir.
-
Elektrikli aleti alev alabilecek malzemelerin yakınında kullanmayın. Kivilcımlar bu malzemeleri ateşleyebilir.
-
Sivi soğutucu gerektiren aksesuarları kullanmayın. Su veya başka sıvı soğutucular kullanılması elektrik çarpmasına veya şoka neden olabilir.
-
Alet üzerinde herhangi bir işlem yapmadan önce aletin kapalı, fişinin çekilmiş ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.
-
Her zaman yere sağlam basın. Makineyi yüksekte kullandığınızda, altında kimsenin olmadığından emin olun.
BU TALİMATLARI MUHAFAZA EDİNİZ.
UYARI:
Ürünü kullanırken (defalarca kullanımca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir.
ENC007-17
BATARYA KARTUŞU HAKKINDA ÖNEMLİ GÜVENLİK TALİMATLARI
- Batarya kartuşunu kullanmadan önce, tüm talimatları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.
- Batarya kartuşunu parçalarına ayırmayın veya kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.
- Çalışma süresi aşırı derecede kısalmışsa kullanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.
- Gözünüze elektrolit kaçarsa, gözlerinizi temiz suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.
- Batarya kartuşuna kısa devre yaptırmayın:
(1) Terminallere herhangi bir iletken madde değildirmeyin.
(2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının.
(3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın.
Kısa devre, büyük bir akım akışına, aşırın isınmaya, olası yanıklara hatta bataryanın bozulmasına yol açabilir.
- Aleti ve batarya kartuşunu sıcaklığın 50°C ya da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.
- Aşırı derecede hasar görmüş ya da tamamen kullanılamaz durumda olsa bile batarya kartuşunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.
- Batarya kartuşunu çivilemeyin, kesmeyin, ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.
-
Hasarlı bataryayı kullanmayın.
-
Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir.
Ticari nakliye işlemleri için, örneğin üçüncü taraflar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır.
Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun.
Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.
- Batarya kartuşunu bertaraf ederken aletten çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.
- Bataryaları sadece Makita tarafından belirtilen ürünlerle kullanın. Bataryaların uyumsuz ürünlere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.
- Alet uzun süre kullanılmayacaksa batarya aletten çıkarılmalıdır.
- Kullanma sırasında ve sonrasında batarya kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuşları ile işlem yaparken dikkat edin.
- Yanıklara neden olabilecek kadar sıcak olabileceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.
- Batarya kartuşunun terminallerine, deliklerine ve kanallarına micr, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arızalanmasına neden olarak yanıklara veya yaralanmaya yol açabilir.
- Alet yüksek gerilim elektrik güç hatları yakınında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatlarının yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.
- Bataryayı çocuklardan uzak tutun.
BU TALİMATLARI MUHAFAZA EDİNİZ.
⚠ DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur.
Maksimum batarya ömrü için ipuçları
- Batarya kartuşunu tamamen boşalmadan önce şarj edin. Aletin gücünün zayıflamaya başladığıını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.
- Tam dolu bir batarya kartuşunu asla yeniden şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.
- Batarya kartuşunu 10 °C - 40 °C oda sıcaklığında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.
- Batarya kartuşunu kullanmıyorken aletten veya şarj aletinden çıkarın.
- Üzun bir süre (altı aydan daha fazla) kullanmadığınız durumlarda batarya kartuşunu şarj edin.
İŞLEVSEL AÇIKLAMALAR
UYARI:
- Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Aletin kapatılmaması ve batarya kartuşunun çıkarılmaması istemsiz olarak aletin başlatılması sonucu ciddi kişisel yaralanmalara neden olabilir.
Batarya kartuşunun takılması ve çıkarılması (Şek. 1)
DIKKAT:
- Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın.
- Batarya dönüştürücüyü takarken veya çıkarırken aleti ve batarya dönüştürücüyü sıkıca tutun. Aletin ve batarya dönüştürücünün sıkıca tutulmaması bunların düşürülmesine ve zarar görmesine ya da ciddi yaralanmalara sebep olabilir.
Batarya kartuşunu çıkarmak için, kartuşun ön tarafından düğmeyi kaydırarak kartuşu aletten çıkarın.
Batarya kartuşunu takmak için, batarya kartuşu üzerindeki dili yuvanın centiği ile hizalayın ve yerine oturtun. Hafif bir tık sesi duyulana kadar itip yerine tam oturmasını sağlayın. Düğmenin üst tarafından kırmızı gösterge görünüyorsa tam yerine kilitlenmemiş demektir.
DIKKAT:
- Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir.
- Batarya kartuşunu zorlayarak takmayın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir.
Batarya koruma sistemi (Lityum-ion yıldız işaretli batarya kartuşu) (Şek. 2)
Yıldız işaretli lityum-ion bataryalar bir koruma sistemi ile donatılmıştır. Bu sistem alete giden gücü otomatik olarak keserek uzun hizmet ömrü sağlar.
Alet ve/veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur.
- Aşırı yüklenme:
Alet, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanılmaktadır.
Bu durumda, aletin üzerindeki sürgülü anahtarı "O (KAPALI)" konuma kaydırın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Aleti yeniden başlatmak için sürgülü anahtarı "I (AÇIK)" konumuna getirin.
Alet çalışmaya başlamazsa, batarya aşırı ısınmış demektir. Bu durumda, sürgülü anahtarı tekrar "I (AÇIK)" konumuna çekmeden önce bataryanın soğumasını bekleyin.
- Düşük batarya voltajı:
Kalan batarya kapasitesi çok düşüktür ve alet çalışmaz. Bu durum söz konusuysa, bataryayı çıkarıp şarj edin.
Kalan batarya kapasitesinin gösterilmesi (Şek. 3)
Sadece göstergeli batarya kartuşları için
Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları bir kaç saniye yanar.
| Gösterge lambaları | Kalan kapasite | ||
| ÖncenlYanıyor Kapalı | ÖncenlYanıp sönüyor | ||
| İncenl | %75 ila %100 | ||
| %50 ila %75 | |||
| %25 ila %50 | |||
| %0 ila %25 | |||
| Bataryayı şarj edin. | |||
 | Batarya arızalanmış olabilir. | ||
015658
NOT:
- Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir.
- İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner.
Anahtar işlemi (Şek. 4)
DİKKAT:
- Batarya kartuşunu alete takmadan önce, aletin kapalı olduğundan emin olmak için mutlaka kontrol edin.
Aleti başlatmak için, sürgülü anahtarı "I (AÇIK)" konumuna getirin.
Aleti durdurmak için, sürgülü anahtarı "O (KAPALI)" konumuna getirin.
Orbital darbe hızının ayarlanması (Şek. 5)
Orbital darbe hızı ayarlanabilir. Orbital darbe hızını değiştirmek için, kadranı 1 ilâ 6 arasında bir rakama getirin. Sayı arttıkça, orbital darbe hızı da artar. Kadranı çalıştığınız iş parçasına uygun olan rakama ayarlayın.
NOT:
- Kadran 1'den 6'ya ya da 6'dan 1'e doğrudan çevrilemez. Kadranı zorlamak alete zarar verebilir. Kadranın yönünü değiştirirken kadranı aradaki sayıların her birine getirerek çevirmelisiniz.
Ön lambanın yakılması (Şek. 6)
UYARI:
- Asla doğrudan ışığa bakmayın. Işığa doğrudan bakmak gözlerinize zarar verir.
Ön lambayı yakmak için sürgülü anahtarı "I (AÇIK)" konumuna getirin. Anahtar "I (AÇIK)" konumundayken lamba yanmaya devam eder. Sürgülü anahtarın arka tarafına basıldığında ve ardından sürgülü anahtar "O (KAPALI)" konumuna getirildiğinde ışık otomatik olarak söner.
Aşırı yük koruması
Alet aşırı yüklendiğinde ve aletin sıcaklığı belli bir seviyeye ulaştığında, ön lamba yanıp söner ve alet otomatik olarak durur. Aleti yeniden başlatmak için aşırı yüklenmenin nedenini giderin.
Gösterge lambası (Şek. 7)
- Kalan batarya kapasitesi düşük olduğunda, gösterge lambası yanıp söner.
- Kalan batarya kapasitesi daha da düştüğünde, alet çalışmayı bırakır ve gösterge lambası yaklaşık 10 saniye kadar yanar.
Bu durumda, batarya kartuşunu aletten çıkarın ve şarj edin.
MONTAJ
DİKKAT:
- Alet üzerinde herhangi bir iş yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun.
Uygulama aletinin (isteğe bağlı aksesuarın) takılması veya çıkarılması (Şek. 8, 9 ve 10)
UYARI:
- Uygulama aleti baş aşağı takmayın. Uygulama aletinin baş aşağı takılması ciddi yaralanmalara ve alete zarar gelmesine neden olabilir.
- Ek parçayı çalıştığınız işe göre doğru yönde takın. Uygulama aleti 30 derecelik açılarla takılabilir.
Uygulama aletini (isteğe bağlı aksesuar), alet flanşının çıkıntıları uygulama aletindeki deliklere oturacak şekilde alet flanşının üstüne koyun ve altıgen anahtarla civatayı iyice sıkılayarak uygulama aletini sabitleyin.
Zimpara uygulama aletini kullanırken, uygulama aletini zimpara pedinin yönüne uygun şekilde zimpara pedinin üzerine monte edin.
Zimpara pedinde bir kanca ve halka türü bağlantı sistemi mevcuttur ve bu da zimpara kağıdının hızlı ve kolay bir şekilde yerleştirilmesini sağlar.
Zımpara kağıtları toz çekme için deliklere sahiptir, zımpara kağıdını zımpara pedi üzerindeki delikler zımpara kağıdındakilerle üst üste gelecek şekilde yerleştirin.
Bir zımpara kağıdını çıkarmak için, ucunu kaldırın ve söküp çıkarın. Altıgen bir anahtarla uygulama aleti montaj civatasını gevşetin ve sökün, ardından uygulama aletini çıkarın.
Farklı bir montaj türüne sahip olan uygulama aletlerini kullanacağını zaman doğru bir adaptör (isteğe bağlı aksesuar) kullanın.
Altigen anahtarın saklanması (Şek. 11)
Kullanılmadığı zamanlarda, altıgen anahtarın kaybolmasını önlemek için anahtarı şekilde gösterildiği gibi saklayın.
KULLANIM
UYARI:
- Aleti kullanmaya başlamadan önce ve çalışma sırasında, elinizi ve yüzünüzü uygulama aletinden uzak tutun.
DIKKAT:
- Alete aşırı güç uygulamayın, aksi takdirde motor kilitlenebilir ve alet durabilir.
Kesme, testereleme ve raspalama (Şek. 12)
DiKKAT:
- Aleti, kesici kenari olmayan uygulama aletlerinin yönünde (her iki tarafı doğrultusunda) zorlayarak hareket ettirmeyin. Böyle yapmak alete zarar verebilir.
Uygulama aletini iş parçasının üzerine yerleştirin. Daha sonra, uygulama aletinin hareketi yavaşlamayacak şekilde aleti ileri doğru hareket ettirin.
NOT:
- Aleti zorlama veya alet üzerinde aşırı basınç uygulama verimi azaltabilir.
- Kesim işleminden önce orbital darbe hızının 4 ilâ 6 arasında bir değere ayarlanması tavsiye edilir.
Zimparalama (Şek. 13)
DIKKAT:
- Metal zımparalamak için kullanılmış bir zımpara kağıdını tahta zımparalamak için tekrar kullanmayın.
- Aşınmış bir zımparalama kağıdını veya zımpara tanecikleri olmayan bir zımpara kağıdını kullanmayın.
Zimpara kağıdını iş parçasının üzerine uygulayın.
NOT:
- Çalıştığınız işe uygun doğru bir orbital darbe hızı belirlemek için bir test materyali numunesi kullanarak deneme yapmanız tavsiye edilir.
- İş parçasının tamamının zımparalanması tamamlanana kadar aynı tip zımpara taneciklerine sahip bir zımpara kağıdı kullanın. Farklı tip zımpara taneciklerine sahip bir zımpara kağıdı ile değiştirmek iyi bir finiş sağlanamamasına neden olabilir.
Toz çekme parçası (isteğe bağlı aksesuar) (Şek. 14 ve 15)
- Toz toplama başlığını ve toz ek parçasını takın.
- Toz toplama başlığı kelepçesini aletin üzerine yerleştirin ve sabitlenmesi için çıkıntılarını alet üzerindeki deliğe oturtun.
- Keçe halkayı ve zımpara pedini toz ek parçasının üzerine takın ve uygulama aleti montaj civatası ile sabitleyin.
Daha temiz çalışmak isterseniz makinenize bir elektrikli süpürge bağlayın. Elektrikli süpürgenin hortumunu toz çekme ek parçasına (isteğe bağlı aksesuar) bağlayın.
BAKIM
DIKKAT:
- Işıkla ilgili olarak aşağıda belirtilen arıza giderme durumları haricinde, kontrol ya da bakım yapmaya kalkışmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.
- Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.
Makinanın EMNİYET ve GÜVENİLİRLİĞİNİ muhafaza etmek için onarımlar, karbon fırça muayenesi ve değişimi, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita Yetkili Servis Merkezleri tarafından yapılmalıdır.
İSTEĞE BAĞLI AKSESUARLAR
DIKKAT:
- Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parka kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.
Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki Makita Servis Merkezi başvurun.
- Segment testere bıçağı
- Yuvarlak testere bıçağı
- Dalma testere bıçağı
- Raspa (sert)
• Raspa (esnek) - Dişli segment bıçağı
- Derz makinesi
• H M ç ikartıcı
• HM segment testere biçağı
• H M z impara plakası - Elmas segment testere bıçağı
• Z impara pedi - Adaptör
- Üçgen zımparalar için polisaj keçesi
• A l t igen anahtar - Toz çekme ek parçası
- Orijinal Makita batarya ve şarj aleti
- Üçgen zımpara (kırmızı / beyaz / siyah)
- Listedeki bazı parçalar standart aksesuar olarak ürün paketinin içine dahil edilmiş olabilir. Aksesuarlar ülkeden ülkeye farklılık gösterebilir.
ENG905-1
Gürültü
EN62841-2-4 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi:
Çalışma modu: zimparalama
Model DTM50
Ses basınç seviyesi ( L_pA ): 81 dB (A)
Ses gücü düzeyi (LWA): 89 dB (A)
Belirsizlik (K): 3 dB (A)
EN62841-1 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi:
Çalışma modu: Dalma testere bıçağı ile kesme
Model DTM50
Ses basınç seviyesi ( L_pA ): 87 dB (A)
Ses gücü düzeyi (LWA): 95 dB (A)
Belirsizlik (K): 3 dB (A)
EN62841-1 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi:
Çalışma modu: segmental testere bıçağı ile kesme
Model DTM50
Ses basınç seviyesi (L _pA ): 84 dB (A)
Ses gücü düzeyi (LWA): 92 dB (A)
Belirsizlik (K): 3 dB (A)
EN62841-1 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi:
Çalışma modu: raspalama
Model DTM50
Ses basınç seviyesi (L _pA ): 86 dB (A)
Ses gücü düzeyi (LWA): 94 dB (A)
Belirsizlik (K): 3 dB (Å)
NOT:
- Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.
- Beyan edilen gürültü emisyonu değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.
UYARI:
- Kulak koruyucuları takın.
- Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.
- Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).
ENG900-1
Titreşim
EN62841-2-4 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı):
Çalışma modu: zimparalama
Model DTM50
Titreşim emisyonu (a_h): 2,5 m/s ^2 den az Belirsizlik (K): 1,5 m/s ^2
EN62841-1 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı):
Çalışma modu: Dalma testere bıçağı ile kesme
Model DTM50
Titreşim emisyonu (a_h): 10,0 m/s² Belirsizlik (K): 1,5 m/s²
EN62841-1 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı):
Çalışma modu: segmental testere bıçağı ile kesme
Model DTM50
Titreşim emisyonu (a_h): 5,5 m/s² Belirsizlik (K): 1,5 m/s²
EN62841-1 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı):
Çalışma modu: raspalama
Model DTM50
Titreşim emisyonu (a_h): 9,5 m/s² Belirsizlik (K): 1,5 m/s²
ENG901-2
NOT:
- Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.
- Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.
UYARI:
- Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.
- Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).
UYGUNLUK BEYANLARI
Sadece Avrupa ülkeleri için
Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.
Makita Europe N.V.
Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium
Makita Corporation
3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan
www.makita.com
IDE
