01. Calistirmadan once okuyun

TTR 5000 hava kurutucusu enGPCel teknoojiye gore ureilmistir ve gecerli Avrupa ve ulusal yonergelerin standartlarina uygundur. Uygunluigi belgelennmistir, soz konusu aciklamalar ve belgeler ureticide mevcuttur. Bu durumu korumak ve tehlikesiz bir kullanim saglamak icin kullanici olarak bu kullanim kilavuzunu dikkate almalisiniz!

• Bu kullanim kilavuzu cihazin bir parcasidir ve her zaman cihazin bulundugu yerin yakininda saklanmaldir.
  Cihazi kullanmadan once bu kullanim kilavuzu okunmai ve tum mad deleri dikkate alnmaldir.
  Cihazi kullanmadan once ulusal geleeriliigi olan guvenlik ve kaza onle talimatlarini dikkate alin.
  Cihaz teslim edilmeden once kapsaml bir bicimde malzeme, calisme ve kalite kontrollerine tabi tutulmustur. Buna ragmen egitimsiz personel tarafindan hatali kullanildiginda veya amacinin disinda kullanildiginda bu cihaz risk olusturabilir. Bu nedenle asagidaki uyarilar luften dikkate aln.

Güvenlik uyarilari

Cihaz asla aseton, seyretilmemis asit veya solvent maddeler bulunan odalarda calistinImamalir.
Cihaz asia patlama riski bulunan odalara konulmamali ve burada calistirilmamaldir.
- Cihaz asia benzin, yag, kukurt, klor veya tuz iceren ortamlara konulmamali ve burada calistirilmamalidir.
Cihaz dik ve saqlam sekilde kurulmaldir.
- Calisma esnasinda cihaz dokrudan su sigramasina maruz birakilmamaldir.
Her zaman serbest hava girisi ve cikisi olmaldir.
- Emis tarafinda hiqbir zaman kir ve gevsek nesneler bulunmamaldir.
Cihazin icine asla yabanci nesneler sukmayin.
Cihaz calisrken asla ustu ortulmemelidir ve bu sekilde taqnmamaldir.
Cihazin disinda bulunan tum elektrik kabolannin zarar gormesi (orn. hayanlar tarafindan) onlenmelidir.
- Baglanti kablosunun uzatmasi cihazin gucine, kablo uzunluguna ve kullanim amacina uygun sekilde segilmelidir.
- Bu talimatta belirtilenin disinda farkli bir calistirma veya farkli bir kullanim yasaktir. Bu talimatin dikkate alinmaması durumunda her turlu garanti hakkiniz kaybolur.

Kullanim kilavuzundaki uyarili dikkate almali

• Güvenli kullanın ve bu hava kurutucusunun sorunsuz calismasin temel on kosulu güvenlik uyarilarin ve güvenlik talimat alanin bilimmesidir.

• Hava kurutucusunu güvenli kullanabilmek icin bu kullanim kilavuzu en onemli uyarili icerir.

• Bu kullanim kilavuzu (özellikle de güvenlik uyarilari) hava kurutucusu ile calisan:tum kisiler tarafindan dikkate alinmaldir.

• Bunun disinda kullanim yeri icin geleerli olan kaza onleme kurllari ve talimatlari dikkate alnmaldir.

Isletmecinin sorumlulugu

Isletmeci yalnizca asagidaki ozellikre sahip kisilerin hava kurutucusu ile calismasina msaade etmeyi taahut eder:

• Calisma güvenlişi ve kaza onleme talimatlarini bilen ve hava kurzucusunun kullanimini bilen.
• Bu kullanim kilavuzundaki güvenlik böllumün ve uyanlar okumus, anlamı ve imzalayarak onaylamı olan.
• Personelin guvenlik bilinciyle calismasini duzenli araliklarla kon-. trol etmek.

Personelin sorumluluğu

Hava kurutucusie calismakla gorevli tum kisiler calismaya baslamadan once sunlari yapmaya taahhut eder:

• Calisma guvenli ve kaza onleme talimatlanin dikkate almak.
• Bu kullanim kilavuzundaki güvenlik böllumün ve uyanlar okumak, anlamak ve anladikarini tasdik etmek icin imzalamak.

Hava kurutucusunu kullanirken tehl likeler

Hava kurutuculari en guncen teknolojiye gore ve kabul gormus emniyet kurallarina gore yapilmislardir. Hava kurutucusu sunun icin kullanilmaldir:

• amacina uygun kullanim icin
• emniyet bakimindan kusursuz durumda. Emniyeti sinirlayan arizalar derhal giderilmelidir.

Amacina uygun kullanim

Hava kurutcusu yalinizca atmosferik havayi kurutmak icin tasarlanmistr. Bunun disinda veya farkli bir kullanim amacinin disinda kullanim olarak sinflandiril. BuradanDOGabilecek hasarlidan Trotec GmbH firmasi sorumlu degildir. Amacina uygun kullanima sunlar da dahildir:

• kullanim kilavuzundaki tüm uyarilarin dikkate alinmasi ve
• bakim ve kontrol calismalarina riayet edilmesi.

Garanti ve sorumluluk

Genel itibariyle „Genel Satis ve Teslimat Kosullarimiz“ gelerlidir. Bunlar iletmeciye enGPC sozlesme bitiminde verilecekir. Yaralanmalar ve maddi hasarlar asagidaki nedenlerden biri veya birkacindan kaynaklaniyorsa, garanti hakki geçersizdir:

• hava kurutucusunun amacinin disinda kullanilmasi.
• hava kurutucunun uygunsuz montaji, calistinmasi, kullanimi ve bakimi.

• bozuk güvenlik dizenekleri veya dizgün takilmamış ya daogrulçalismayan güvenlik ve koruma dizenekleri.

• kullanim klavuzunda hava kurutucusunun nakiyesi, depolamasi, montaji, calistirmasi ve bakimiyla ilgili uyarilarin dikkate alinmamasi.

• kendi basiniza yaptiginiz yapisaldehygisklikler.
• kendi basiniza teknik özellikleri degişirmek.
• asinan parcalarin duzgun denetlenmemesi.
• uygunsuz uygulanmis onarimalr.
• yabanci madde etkimesi ve asiri siddet sonucu ciddi durumlar.

Organizasyon Önlemleri

• Gerekki kisesel koruma ekipmanlari isletmeci tarafindan saglanmaldir.
• Mevcut tum guvenlik dizenekleri dizeni olarak kontrl edilmelidir.

Koruma dizenkleri

• Hava kurutucusunu her calistirmadan once tum koruma duzenekleri duzgün sekilde takilmis ve calisir olmalidir.
• Koruma dizenekleri su durumlarda cikarilabilar:
• makine durduktan sonra ve
• tekrar calismaya karsi emniyete alma.
• Kismi bileşenlerin yollanmasinda koruyucu duzenekler ilemtmeci tarafindan takilmaldir.

Bilgi olarak güvenlik onlemleri

• Kullanim kilavuzu surekli hava kurutucusunun oldugu yerdesaklanmaldir.
• Kullanim kilavuzuna ek olarak genel geleçerligi olan kaza onleme ve cevre koruma kurallari da hazir bulunmali ve dikkate alinmaldir.
• Hava kurutucusunda bulunan tum güvenlik ve tehlike uyarilari okunabilir halde tutulmaldir.

Personelin egitimi

• Hava kurutucusu uzerinde yalnizca egitimli personel calisabilir.
• Personelin montaj, calistirma, kullanim, bakim ve onanimla ilgili yetkileri kesin olarak belirlenmelidir.

Hava kurutucunun kumandası

• Kumanda kismini yalnizca egitim personel kullanabilir.

Elektrik energisinden kaynakli teht likeler

• Elektrik beslemesi uzerindeki calismalar yalinizca bir elektriki tarafindan yapilabilir.
• Hava kurutucusunun elektrik ekipmanimi duzenli olarak kontrol edin. Gevsek baglantilari ve hasarli kabolari hemen duzeltin.
• Salter bolmesi her zaman kapali tutulmaldir. Sadece yetkili personelin anahtarla veya alette girisine musaade edilmistir.
• Voltaj geçiren parçalar üzerinde calisma yapmak gerekiyorsa, gerektiğinde ana salteri kapatması icin ikinci bir kisi çagnlmaldir.

Bakim ve onarim, ariza giderme

• Ongörülen ayarlama, bakim ve kontrol calismalarini uygulayin.
• Bakim ve onarim calismalarina baslamadan once kullanici personele haber verin.
• Hava kurutucusundan once ve sonra bulunan tum ekipmanları ve calisma ortamlarini (orn. buhar gibi) emniyete alin.
• Tüm bakim, kontrol ve onarim calismalarinda hava kurutucusunu elektriksiz hale getirin ve ana salteri beklenmeyen acilmaya karst emniyete aln.
• Tekrar açilmaya karsi bir uyari plastakasi koyun.
• Buyuk gruplari degistirken kaldirma gereçlerine sabitleyin ve emniyete aln.
• Czülen civata baglantilarinin sikiligi kontrol edin.
• Bakim calismalarini tamamladiktan sonra guvenlik duzeneklerinin calisip calismadigiin contro edin.

Hava kurutma merkeinde yapisaldehyngisiklikler

• Üreticinin izni olmadan hava kurutucusunda degisiklikler, ek montajlar veya donusümler yapmayin. Ayni husus tasiyici parçalara kay nak yapmak icin de gelerlidir.
• Tum degisiklikler Trotec GmbH firmasin yazili onayina tabidir.
• Iyi durumda olmayan makine parçalarini hemen degişirin.
• Sadece original yedek parçalar ve asinan parçalar kullanin.
  Yabanci parcalarin performansl ve gvenli calismayi saglayacag garanti edilemez.

Hava kurutucusunun temizligi ve imhası

• Kullanilan maddeleri ve malzemeleri dizgün imha edin, özillikle de
  -yaglama systemerinde ve duzeneklerde calisirken
• solvent maddelerle temizlerken.

02. Tasima ve kurulum

Nakliye

Hava kurutcusu taşınirken fazla devilmemelidir. İnsaat alaninagelindigiinde cihazda eksik parca olup olmadigi ve olasi nakliyehasarlarin olup olmadigi kontrol edilmelidir.

Forkliffe kullanimi

Cihazin tamamini kaldirmak icin catallarin yeterince uzun olmasina dikkat edin; aksi takdirde cihazin muhafazasi zarar gorebilir.

Vince kullanimi

Cihaz kaldirma kancalarindan kaldirilmalir. Kaldirma noktalar olarak boru agizlar ya da klapeler kullanimamalir.

Hava kurutucusunun kurulumu

Hava kurutucusu kurulurken asaigidakihususlar dikkate alinmaldir:

Cihaz dokrudan yagmur/kar yagisinin alta birakilmamaldir.
- Kaldirma dizeneklerinin, cihaz ağırilgün cekebilmesine dikkat edin.
- Ongorulen kurulum yerinin diz olmasina dikkat edin ve kurutucunun calisma aigiriigi tasiyabildiginden emin olun. Hava kurutucsu icin temele gerek yokitur.
- Hava kurutucusunun kumanda tarafinin ve bakim panellerinin onu olasi bakim calismalari icin en az 800 mm açikta olmalidir. Ayrica kullanim tarafinda rotorun oldugu bölgede olasi degisimpler icin en az bir cihazeni kadar boşluk birakilmalidir.
- Hava kurutucusu kompakt bir unitedir. Cihaz uzerinde hava, (buhar) ve elektrik baglantilari yapilmaldir.
- Hava kurutucusunun ebatlan ve ağırkıçın teknik bilgi sayfasina bakin.
- Baglanti kabolari kablo civatalarindan geçirilerek salter panosuna getirilir ve uygun sirali terminallerle birleşirilir.
- Elektrik böglantisi L1, L2, L3, N ve koruyucu ilektkenden olusmaldir. Baglanti icin bu kullanim klavuzunun teknik ekindeki devre semasina bakin. Yasal talimatlar bu esnada dikkate alnmaldir.
- Hava kurutucusu, hem hava kanallari hem de elektrik baglantilar kolay yapilabilecek sekilde tasarlanmistir.
- Asagidaki kurulum türleri mumkündür:

A. Kurutulacak odaya: Cihazi sirkülasyonda calisiyor, rejenerasyon havasi
- Cikislar disari bakmaldir.
B. Kurutulacak odanin disina: Cihaz hava sirkulasyonuna vya hava gecis moduna baglanabilir. Burada kurutulacak odayla kuru havanin baglantisi yapilmaldir.

Her iki durumda nemli hava Çişınin proses hava girisinden olabildigince uzak kurulmasina)dikkat edilmelidir.

Boru sistemi tabi ki fanlarin mevcut statik presine gore olmalidir. Proses ve rejenerasyon havasinin cikisindaki ayar klapeleri optimum bir calisma saglar. Kisilan proses havasi kuru havaya daha dusuk nem degeri getirir. Dusuk nemli ortamlarda rej. Havasinin kisilmasi mantiklidir.

Oluşan yogusmug suyun cihazinicine akmaması veya hava akimi engellemesi icin disariçkan nemli havahatti kucuk bir egimle kurutucunun disina dösengmelidir. Artan bir havahatti engellenemiyorsa, tuhiyesi icin alçak bir nokta olusturulmaldir. Boru yaltilmaldir.

Ilk calistirmadan once tavsye edilen onlemler

1. Hava beslme vecikis kanllari temizlenmis mi? Rotordaki hava giris vecikis bolmeleri temiz mi?
2. Emis kanallarinda olasi mevcut jaluzi klapeleri aqik mi ve taşima kapagi Çikarilmı mi?
3. Klapelerin dokru oturmus olmasini ve kusursuz calismasini kontrol edin.
4. Fan motoruna ait taima emniyetlerinin cikarilmis olup olmadigi n kontrl edin.
5. Bosta donmediginden emin olmak icin fani elinizle cevirin. Fan muhafazasinda yabanci maddelerin bulunmamasina dikkat edin.
6. Voltaji ve kayislarin yönünu kontrol edin ve gerekirse temizleyin.
7. Tum contalar mevcut mu?
8. Hava kurutucusuna giden elektrik kablolariogrdu baglanmis mi (devre semasina bakin)?
9. Sebeke voltaji var mi, motor koruma salterleri aqik mi?
10. Motorlin donus yonunu kontrol edin. Hava kurutucusundaki E motorlari, rotorogruy onde donudugunde fan motorlar da ongorlen yonde donecek sekilde baglanmistir.

,Fazlari kontral et" lambasi yanarsa, gerekirse elektrik baglantisinda iki fazi degistirerek dokru donus yonunu saglayin veya her icfazdan voltaj gectiginden emin olur!

1. Kumanda kapilari ve yan paneller sikibaglanmis mi?
2. Tum kontroller yapildiktan sonra hava kurutucsu calistirilabilir. Sonra voltaji vecekilen akimi olçün ve tip plakasinda bilgilerle karslaastirn. Hava miktarlarini ve basinlan kontrol edin ve ayarlayin.

03.CIHAZIN AGIKLAMASI

Adsorbsiyon prensibine gore calisan Trotec hava kurutuculari yontem tekniiginde, klima tekniiginde kurutma gorevleri icin ve urunlerin ve duzeneklerin dinuk bir hava nemi seviyesinde olmasi gereken, uretim ve depolarda kullanilir.

Adsorbsiyon tekniqi daha dinuk erime noktalarina musaade eder ve dinuk hava sicutiklarinda daha iyi bir kurutma saglar; sogutmalikurutucularda bu durum fiziksel nedenlerden dolayi artik mumkun degildir. Bunun dinanda Trotec hava kurutucularu bu calisma kosullarinda daha ekonomiktir.

Hava kurutucusunun tamami rotorlardan, fandan, motorda, rejenerasyon isitcisindan ve elektrik ekipmanindan olusur.

Havadaki nem silikajel rotoru ile adsorbe edilir.

Calisma prensibi

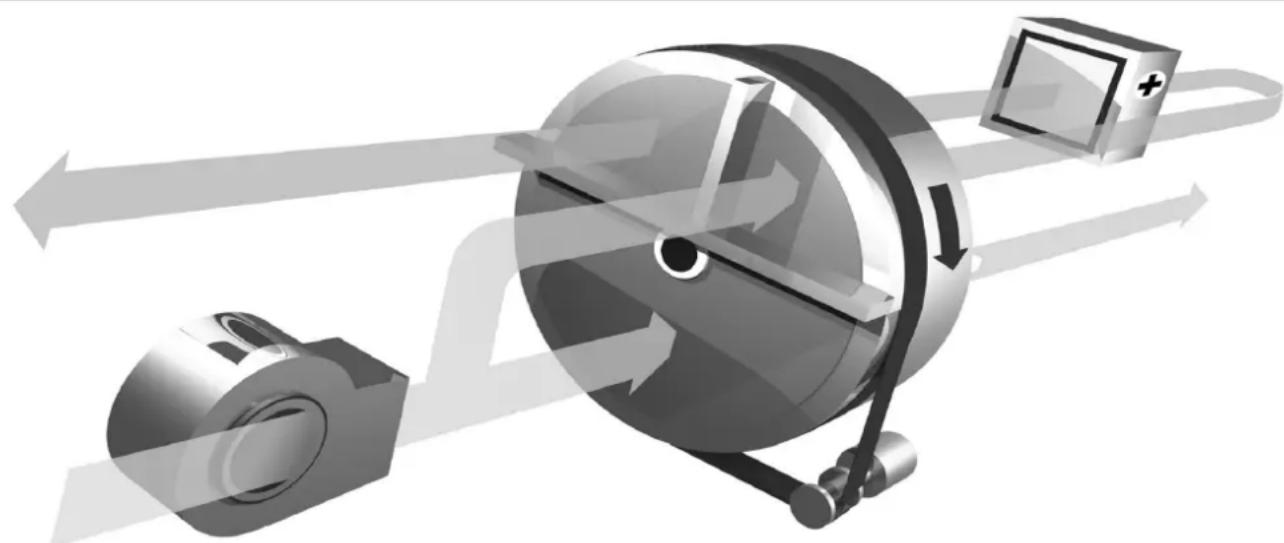

Hava kurutcusu surekli olarak iki hava akimiyla calisir (yakl. 3:1) Büyük hava akimi yavas donen rotorda kurutulur (=adsorbsiyon), küçuk rejenerasyon hava akimi istilir ve bu sekilde silikajelde hapsolunmus olan suyu tekrar disariçkarin (=desorbsiyon).

Kurutucu isi gerizanmls uerek calisan bir cihazdir ve cok dusuk ermine noktalarina ulasabilir. Sicak alan rejenerasyon hava bolgesinin isi enerjisi doner rotor tarafindan durulama bolgesine aktarilr, rotor sogur ve aynianda iceri giren rejenerasyon havasin isitir. Sonucta daha az isinnis bir proses havasi ve dahduusukbir erime noktas elde edilir.

04. Hava kurutucusunun yapisi

Kaynaklanmigi celik profilden yapilmigi galvanizl muhafaza cergevesi. Panel elemanlari cift katmani, ses vya isi yalirimli, yakl. 30 mm kalin. Duvar elemanlari havaGPCirmeyecek sekilde cergeve yapisina yerleştilimistir ve kumanda tarafindan ickarilabilir. Tum muhafaza parçalari sicakliga ve neme dayaniklidir. Tum bakim calismalari sorun-suz uygulanacak sekilde kullanim tarafi tasarlanmistir.

Rotor (kurutma carki; emis govdesi)

Hava kurutcusu patentli silikajel rotoru ile donatilmustir. Rotor katmanlarca duz ve dalgali keceden olusmustur; bunun icinde kimyasal olaraksilikajel ve metal silikat baglanmistur. Bu sayede buyuk yuzeye sahip ve silikajelin ic gozenek yapisina dokrudan baglantisi olan sayisiz aksiyehava kanali olusur. Bu da su buharinin iyi gecmsini saglarve silikajel rotoruna yuksek adsorbisyon kapasitesi verir.

Rotor malzemesinin özel üretim prosesi silikajelin doymus havadan dolayi parcalanmamasini saglar. Hava kurutucusu bu sayede sogutmayla calistirilabir. Isitmanin veya rejenerasyon hava akiminin olmaması da zarar vermez.

Rotor yüzeyinde biriken toz, Sayet rotor doymuşsa, suyla çkarilabilir Yaq iceren kurumlar solvent madde veya bazik olmayan deterjanla temizlenebilir.

Silikajelin taşiyci malzemeyle sabit baglantisi saysinde hava akimina adsorbsiyon maddesi tasinmaz. Rotor calismadiğnda da asiri doygunluk olmaz; bu nedenle özel güvenlik onlemlerine gerek yokitur. Rotorun mekanik mukavemeti yuksektir ve yanmaz.

Rotor bir kayis uzerinden calisan bir disli motorla hareket etttirilir. Bir gergi yayi kayisin kaymasini ve motora asiri yuk binmesini onler. Calismasi ve dokru yonü istenildigi zaman camdan bakilarak kontrl edilebilir.

Rotor yataği isecelik eksen ve kaydirma yataği ile yapilir (basinca ve sicutligha dayaniklidir).

Rotorun sizdirmazligi kendini dengeleyen bir contadir.

Proses ve rejenerasyon hava filtresi duz veya cep filtrleridir.

Tek taraftan emen radyal fan olarak proses hava fani ve rejenerasyon fani,ogrudan motor mline monte edilmis cark. Alternatif akim norm motoru, IP54, ISO F.

Elektrikli istici tipinde rejenerasyon hava isticisi. Üç adet münferit krom-nikel istma rezistansindan olusur. Her bir istma elemani 3 istma kademesine baglanmistir.

Alternatif:

¹Buhar isticisi tipinde, celik galvanizli. Buhar ve yogusmuş su baglantulari hava sizirmayacak sekilde muhafazadan disari verilmistir ve flans ve karsi flansa sahiptir.

Asiri sinma koruması ve emniyetlı sicutlik sinirlayi ci ilearak termostatlar.

Calisma sicaklikarinin asilmasini onlemek icin rej. hava isticisinn hava cikisinda ve girisnde bir emniyet termostat ve maksimum sicaklik sinirlayici mevcuttur.

Denettemesi amacetyla rejenerasyon havasinda bir sicaklik sinirlayici mevcuttur.

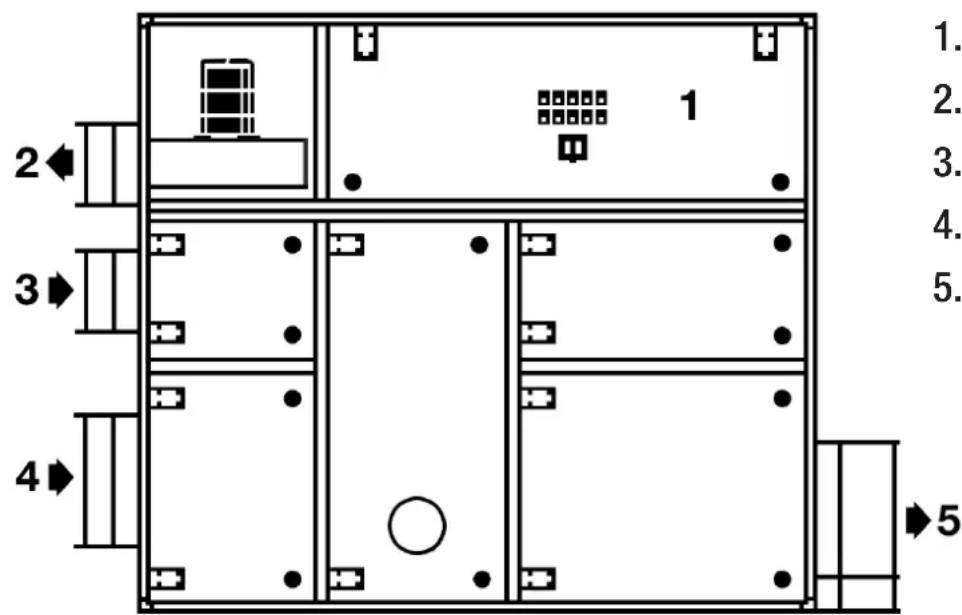

Salter panosu yukandadir. Bildirim lambalar ve salterler kumanda kapilarinda bulunur. Her bir elektrik fonksiyonu icin ekteki devre semasina bakin.

1. Salter panosu
2. Rej. hava cikisi
3. Rej. hava girişi
4. Proses hava girisi
5. Proses hava cikisi

05. Elektriklisi ciicyla kullanm

Calistirma

1. Salter panosu kapilarini kapatin ve kilitleyin.
2. Ana salter ve „Schalter Reg. Heizung“ pozisyon 1' e getirin. Störung Phasen"isi yiar. Drehfeld Umschaltung" calistirin.
3. "Calismaya hazir" lambasi yanar.
4. "EIN" tusuna basin.
5. "Calismaya hazir" lambasi soner ve "Calisiyor" lambasi yanar. Gerekirse „Regelstufenabschaltung" (Ek isitmayi) calistirin.

Isitma dahil tum motorlar açilmşir, hava kurutucsu artik calşiyor.

DIKKAT!

,SCHALTER REG-HEIZUNG“POZISYON 1’ DE OLMADAN CIHAZ CALISMAZ.

Kapatma

1. "AUS" tusuna basin.

2. "Calisiyor" lambasi söner ve

3. istici ve proses hava fani kapanir. Biriken isi yi isticidan disari atmak icin rejenerasyon hava fani yaklaqik 3-5 dakika daha calisir. Bu calisma kendi kendine gereklesir.

4. bu esnada kurutucunun tekarçalismasi mumkündür.
5. Elektrik hattinda bulunan ana salterle kurutucunun kapatmasi sadece acil durumlarda yapilmaldir; cunku bundan dolayi ek calisma kumandasi da iptal edilir ve termostatlar ariza mesaju ckabilir.

Elektrikli hava isiticisin calismasi

Isitici 3 ayn kademeden olusur. Bu da kurutucunun rejenerasyon icin rejoenerasyon havasinin yakl. 120^^ ye isinmasini saglar. Temel kademeler olarak iki isitma kademesi her zaman aciktir.

Kurutma islemi rejenerasyon enerjisinin tamamina gerek yoksa, ayar termostati (5B1) rejenerasyon hava sicakligina baglı olarak kademeyi kapatir. Rejenerasyon sicakligi dusir.

Termostatlar tek tek isaretlenmistir ve kumanda kapilari açilarak erisilebilir.

Fabrika termostat ayari

Bu kullanim kulavuzunun ekindeki teknik bilgi sayfasina bakin.

06. Emniyet dizeneklerinin calismasi ve mesajlar

Motor arizalari

Rej. hava faninin motor koruma salteri asiri yuklenme nedeniyle devreye girerse, hava kurutucusu otomatikormal kapanir. Proses hava faninin ve rotor kisminin motor koruma salteri asiri yuklenme nedeniyle devreye girerse, hava kurutucusu ek calisma modunda calisir. Motorlar ariza lambasi yanar. Ariza giderildikten sonra motor koruma salterindeki siyah reset tusuna tekrar basilmaldirve reset dugmesi 4S1 ile ariza kilidi acilmaldir.

Termostat arizalari

Emniyet veya maksimum termostati asiri isinma nedeniyle kapatirsa, "Termostat arizasi' lambasi yanar. Termostat sensoru soguduktan sonra hava kurutucsunun tekarr calismasini saglamak icin asagidaki gibi hareket edilmelidir:

• Maksimum sicutlik sinirlayicisindan 4F2 ve emniyet termostatinda 4F1 bulunan kirmizi reset dugmesine basin. Ardindan salter pano-sunda bulunan reset tusu 4S2 ile onaylayin.

Elektrikl isticarizalari

Rejenerasyon hava isiticisinin her bir istma kademesi asiri akim emniyetlerine sahiptir. Kisa devre veya asiri yuklenme durumunda soz konusu istma kademesi kapatilir ve „Isitma anzasi" bildirilir. Arizanin nedeni giderildikten sonra asiri akim emniyetindeki siyah reset tusuna tekrar basilmaldir.

Calismaya hazir

Hava kurutucuna elektrik beslemesi baglanmis, sebekenin elektrik alanı.Doğru,herhangi bir ariza yok.Hava kurutucsu 5S1 tusuyla calistirilabilel.

1. Calisma arizalari ve giderilmeleri

ArizaNedeniGiderilmesi
Proses hava faniRejenerasyon hava fani	- Hareket Çarkı gezşek- Kayınçayyor, kopmugs- Hava miktarı fazla, bundan dolayı fazla akım- Faz eksik- Havahattı kesik- Klape kapalı- Motor arizaltı	- Hareket Çarkınin sabitlemesini kontrl edin- Kayınçerginliginci kontrl edin- Hava miktarı kırı, calisma akımı kontrl edin- Fazları kontrl edin- Hava yolunu yüzı- Hava miktarı kontrl edin- Motoru değistirin
Rotor hareket motoru - Faz eksik	- Aşkı yük- Motor arizaltı	- Fazları kontrl edin- Rotoru calşir hale getirin- Motoru değistirin
Kurutma güçü eksik ya da hiç yok	- Filtré kiri- Isitici dévre disı- Proses havasıkesik- Rotor dönmüyer- Contalar dayanmamış- Hava miktarılereğismı- Değistirilmış rej. sıcalıkı- On次会议 calşmiyor- Hava kaçakları- Filtreyi değistirin	- Sigortalan veya SD beslemesini kontrl edin- Hava yolları, klapeleri kontrl edin- Kayınçerginliginci kontrl edin- Contanı oturmasını kontrl edin- Hava miktarını olçün- Rej. sıcalıkını kontrl edin- Ön次会议 may kontrl edin- Panellı kapatı, szirirmaz hale getirin
Maksimum sıcalık sinirlaycisı - Rejenerasyon tarafindaki hava miktarı az- Filtré kiri- Kanal tikanmış	- Rej. hava miktarı calisma değerine ayarlayin- Filtreyi temizleyin veya değistirin- Hava yolları kontrl edin
Emniyet termostatı - Rejenerasyon	tarafinda hava yolu kesik- Klape kapalı- Fan dévre disı	- Hava yolunu yüzı- Hava miktarı kontrl edin
Cihaz calistirnamıyor - Voltaj eksik	- Kumanda gerilimi eksik- Fazdenetçisi devreye girdi	- Fazları kontrl edin- Trafoyu ve sigortayo olçın- Fazları değistik takın
Fanlar dönmüyer - Motor koruma calteri reaksiyon,gösteriyor;hava miktarıçok yükbsek, bu yüzden aşkı	- Hava miktarı kontrl edin ve düzeltinMotor coruma calterinin ayarları kontrl edin- Baglantıyı kontrl edin ve yeniden kurun- Vantilator kayınlı gerin- Vantilator kayınlı koptu- Faz eksik- Sevk perversesi baglı değil- Motor arizaltı	- Hava miktarı kontrl edin ve düzeltinMotor coruna calterinin ayarları kontrl edin- Baçlantıyı kontrl edin ve yeniden kurun- Vantilator kayınlı gerin- Vantilator kayınlı değistirin- Fazı kontrl edin- Pervaneyi takın- Motoru değistirin
Metalik gürültü, takırdama - Vantilator pervanesi takildeğil- Fanlarıdnöme)yönüyanlş- Triger kayınlı veya rotor sürucünün zincirekayıyor	- Proses, hava ve yenilemeventilatorun kontrl edin- Vantilatorlerin)dönde:yönü,düzeltin- Triger kayınlş-/zincir gerginliginci kontrl edin-Ayna dislı / pinyon dislisi ve (rotor ceşresindeki)sürücüde hasarlari kontrl edin- Rotorun uygulanabilirliginci kontrl edin, icabinda yataşını değistirin

08. Bakim

DIKKAT!

BAKIM VE KONTROL ÇALISMALARINA BASLAMADAN ÜNCHE HAVA KURUTUCUSU ELEKTRIK ŞEBEKESİNDEN AYRILMALI VE CİHAZIN KAZARA ÇALISTIRILMAMASI SAGLANMALIDIR.

Tüm kumanda kapilarnda döner kilitler vardu, bunlar uygün aletle acilabilir.

Hava kurutucusunun bakimini yaparken bazigüvenlik kurallari dikkate alinmaldir:

1. Teknisyen yalirim plakaları, lastik paspas vb seylerle cihaza karsi elektrik bakimindan yalilmı olmalir.
2. Cihaz üzerinde calismadan once tum elektrik parçalarınin sebeke,—baglantisi,—ayrimaldir.

Bakim araliginin uzunluqu ortamin temizligine ve hava kurutucusunun calisma suresine baglidir. Fanlar belirli bir hava miktarini belirli bir basincta basar ve fanin calismasini degistirebilecek her sey (orn. tikanmis filtrreler, kirlenmis esajorler ve buna benzer kurutucu anzalari) onlenmelidir.

Rotor (kurutma carki)

Bir kirlenme durumunda mußteri rotoru kendisi temizleyebilir. Bunun icin açiklanan islemlere kesinlikle uyulmaldir. Uyulmaması durumnda rotorda mekanik hasar tehlikesi söz konusudur ve emme kapasitesi azalabilir.

Rotorun temizligi

Trotec kurutucarina takilmis孕期 rotorun diger rotorlara kiyasla sagladigi avantaj tozun ve kirin yikanabilmesidir. Sonradan manuel ek is yapmaya gerek yoktur.

Asagidaki anlatilan yikama islemi normal bakim kapsaminda yapilmamaldir. Bu calismalarin bir Trotec servisi tarafindan yapilmasi vya temizlikten once bir Trotec servis merkeziyle irtibata gezilmesi tavsiye edilir. Asla cok bazik bir temizlik maddesi kullanmayin, bundan dolayi rotor zarar gorebilir.

Rotorun sokulmesi

1. Isiticiyi kapatin ve hava kurutucusunu yaklaşık 30 dakika boyunca rejenerasyon olmadan calistirin.
2. Hava kurutucusunun kapatin ve tekrar calismamasini saglayin.
3. Rotor tahrik kismini cark bolmesinden cikarin. Bunun icin gerekir se motor terminal kutusunda motorun elektrikhattini czün ve tekrar baglanana kadar elektrik bakimindan yalitin.
4. Radyal citalari ger alin.
5. Rotor milini Çi kardikdtan sonra Çokmesini engellemek icin rotorun alta beslme olarak tahta veya benzeri seyler yerleştinir.
6. Rotor milini yataktan gezün..Dikkat! Rotorda seksmehlikesi
7. Rotoru dikkatice rotor bolmesinden cikarin".

DIKKAT

• Rotor yüseyinin veya ortam contalarinin zarar görme tehlikesi
• Rotoru emniyete alin, asla yere sert birakmayin

• ilgili uyarilara bakin

• Rotoru yaklasik 30 dakikaligina su icinde deterjan veya toluen icerisinde muamele edin.

• Rotoru temiz suyla iyice durulayin.

• Sivinin rotordan akmasini saglayin ve basinci hava tutun.

• Rotoru dikkatlice motorla birlikte takin.

• Tum contalarin dokru oturmasini saglayin.
• Hava kurutucusunu calistirin ve yaklasik 30 dakika sonra gucu olçun.

Rotor yataqi

Rotor bir gobek yardimiyla yatak veya bilyelerle bir celik mile yerleşirilmistir, bu da muhafazanin ortasina her iki taraftan vidalanmistir. Yataklar bakim gerektirmez ve normal calismada yilda 1 kez siklik bakimindan kontrol edilmelidir.

Elektrikli motorlar

Elektrik motoristica bilyeler vardu. Bu bilyelerin gres miktani motor üreticsinin verdiigi bilgilere gore yaklaşık 20000-SAAT içın yeterlidir ve bundan sonra yenilenmelidir. Elektrik motorlan ylda 1 kez bilye sesleri bakimdashan kontrl edilmeli ve gerekirse degistirilmelidir.

Hava滤resi

Filtrelerin temizlenme veya degistirilme sikligini belirlemek zordur cunku buyuk oranda filtrin nis kendisine ve hava kirligine baglidirlar. Ayadbir kontrl yapilmasi tavsiye edilir. Calistirdiktan sonra filtrelerin hizlica dolabilecegi dusunulebilir cunku kanallarda halen toz bulunmaktadir. Filtre parcalari basinc farki gostergesyle donatilabilir; boylece basnc kaybinin miktarina gore filtrelerin denetimi yapilir. Cep filtreleri musaade edilen basinc kaybi sinir degerine ulastiklarinda degistirilmidir.

Tavsiemiz:

Basinç kaybi yenir bil filtreye karsin 150 Pa artmisa filtreler degistirilmelidir.

Hava kurutucusu asla havafiltresi olmadan calistirilmamaldir. Kurutucudislide kir birikmesi kurutma gucunun azalmasina yol acabilir.

Hava Isiticişi

Eşanjörler bakim gerektirmez,&ak altı ayda bir kontrl edilmeli ve gerekirse temizlenmelidir. Bir ariza durumunda muhafaza paneiço-züldukten sonra eşanjör unitesinin tamami dokülebilir.

Termostatlar

Elektrik fonksiyon yilda 1 kez test edilmelidir. Bir termostat arizalysa komple degistirilmelidir.

Contalar

Ortam ve radyal contalar duzenli olarak sizdirmazlik, hasar ve kirbakimindan kontrl edilmelidir.

Genel

Kusursuz bir calisma saglamak icin hava kurutma merkezi yilda bir kez hasar, asinna veya sizi nbi bakimindan konrol edilmelidir.

Bakır aralıkları
	Filtre Rotor yatağı Motorlar Disl motor				Hava ileşinci	Contalar Termostatlar Kaylş
İntiyacaicine X					X
Aylık								X
Altı aylık				X	X
Yarılik		X	X				X

09. Silika jel rotorlari üzerinde zararl etkileri

Aşaqida bahsi,—ge"—n madde ve baglantlarin bazilari, petek)—sikindeki silika—jel rotorlarini,—cozen veya—nem alma)—ü olumsuz yonde etkileyen tipik maddelerdir. Sogurma rotoru,—asaqidaki madde veya benzeri maddeler ile kirlenmis hava ile temas etmemelidir. Havadaki)—duşuk konsantrasyonlar dahi rotor malzemesi—v soğurma)—özelliginde kalici hasarlara yol)—çabilir.

Listelenen maddeler rotor malzemesinde veya rotor bileşenlerinde kalir ve asagidaki etkilere neden olabilir:

• Silika jel gozeneklerinin tikanmasi sebebyle gucun azalmasi
• Silika jel ile kimyasal reaksiyon sebebyle gucun azalmasi
• Güçlü asit veya bazlar sebebyle rotorun mekanik yapsinin tahribati

A) Inorganik maddeler (ornegin)

No.	Maddeler	Kimyasal formül	Etkileri
1	Lityum klorür	LiCl	Silika jelin güclinün azalması 1)
2	Sodyum hidroksit	NaOH	Silika jel yapınin tahribatı
3	Potasyum hidroksit	KOH	Silika jel yapınin tahribatı
4	Sodyum klorür	NaCl	Silika jelin güclinün azalması 1)
5	Potasyum klorür	KCl	Silika jelin güclinün azalması 1)
6	Kalsiyum klorür	CaCl2	Silika jelin güclinün azalması 1)
7	Magnezyum klorür	MgCl2	Silika jelin güclinün azalması 1)
8	Amonyak	NH3	Silika jel yapınin tahribatı
9	Hidroflorik asit	HF	Rotor malzesinin mekanik-SAğlamiğın tahribatı
10	Alüminyum klorür	AlCl3	Silika jelin güclinün azalması1)
11	Deniz suyu		Silika jelin güclinün azalması1)
12	Yüksek sıçakkıbuhar		Silika jel yapınin tahribatı
13	Yumuşatica		Silika jel gozeneklerini tkar
14	Kuvvetli asitler	ph 2...3	Rotor malzesinin mekanik-SAğlamiğın tahribatı
15	Bazlar	ph 7...8	Silika jelin soğurma özelliğinci tahribatı
15	Aminler	R-NH2	Silika jelin güclinün azalması1)

Dikka:1) Silika jelin ig gozenek yizeyini azaller, boylece gic kayib yaganir.

B) Organik maddeler (ornegin)

Aşaqıda listelenen Çozücu veya uzucu maddelerin yüksek kaynama noktası sicutigi ve duşuk buhar basinci bulunmaktadir. Sayet bu maddeler silika jelden adsorbe edilirse, bu maddeler malzemenin üzerinde surekli kalılar.

No.	Maddeler Kimyasal formül Etkileri
1	Yaq sisi Silika jel gozeneklerini tkar
2	Siklohekzanon C6H10 Silika jelinGPCünün azalmasi		1)
3	Izopropil alkol (CH8)2CHOH Silika jelinGPCünün azalmasi		1)
4	O-XyleneC6H4(CH2)2Silika jelinGPCünün azalmasi		1)
5	m-XyleneC6H4(CH2)2Silika jelinGPCünün azalmasi		1)
6	p-XyleneC6H4(CH2)2Silika jelinGPCünün azalmasi		1)
7	FenolC6H5OHSilika jelinGPCünün azalmasi		1)
8	O-diklorobenzen C6H4CL2Silika jelinGPCünün azalmasi		1)
9	Metil bromürCH3BrSilika jelinGPCünün azalmasi		1)
10	GliserinC3H803Silika jelinGPCünün azalmasi1)

Dikkat: 1) Sillka jellin | gozenek yüeyein alaizbir, boylece guç kayib yaganir.

Marka: Trotec

lthalatc:

TROTEC Endustri Ürünleri Ticaret Limited Şirketi

Turgut Reis Mah.

Barbaros Cad. E4 Blok. No. 61 / Giyimkent

34235 Esenler/Istanbul

Tel: [phone]

E-posta: [e-mail]
