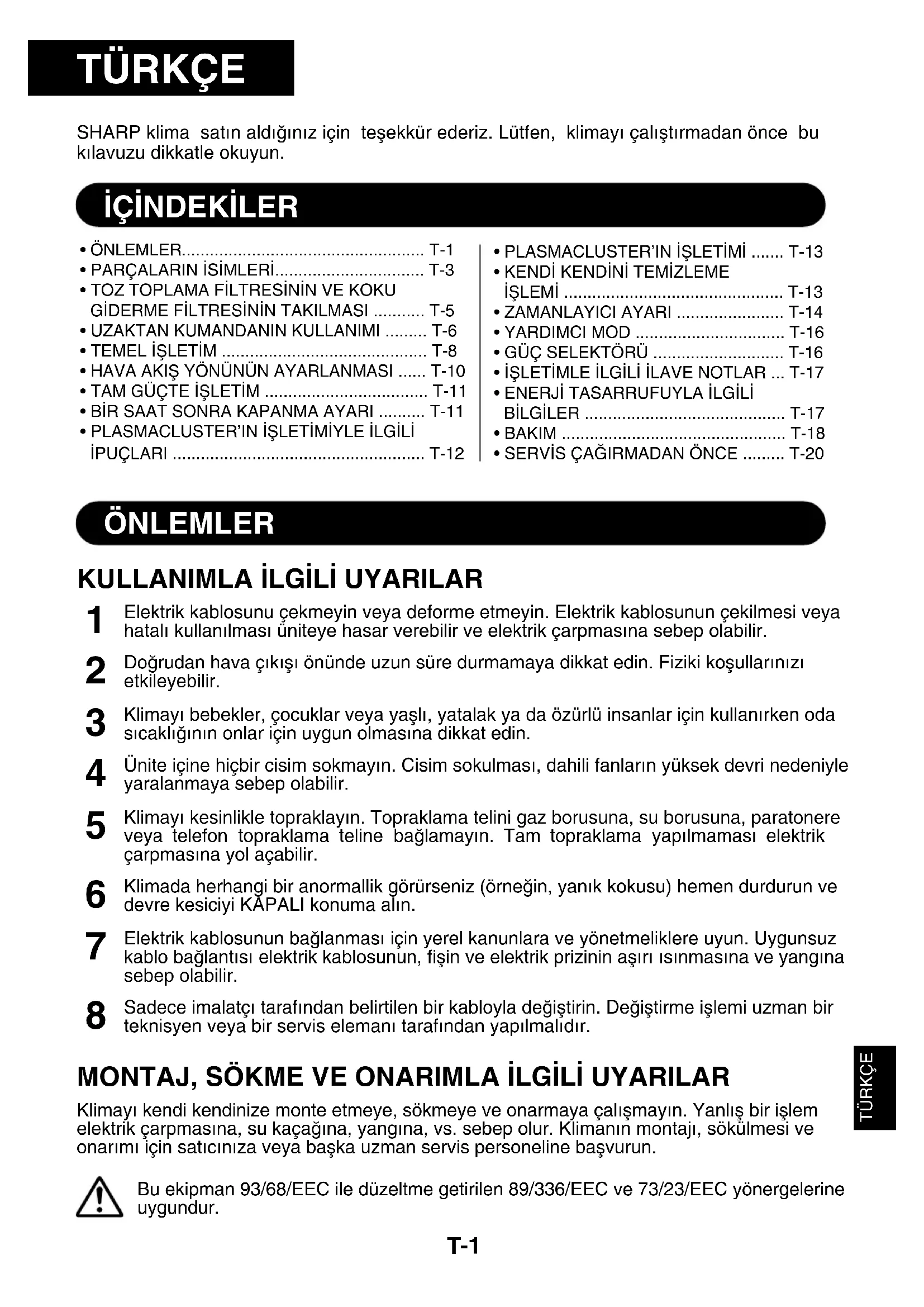

KULLANIM KILAVUZU AEX13BE SHARP

SHARP klima satın aldığınız için teşekkür ederiz. Lütfen, klimayı çalıştırmadan önce bu kılavuzu dikkatle okuyun.

iÇİNDEKİLER

• ÖNLEMLER.... T-1
  • PARÇALARIN İSİMLERİ...... T-3
• TOZ TOPLAMA FILTRESİNİN VE KOKU GİDERME FILTRESİNİN TAKILMASI ...... T-5
  • UZAKTAN KUMANDANIN KULLANIMI ..... T-6
  • TEMEL İŞLETİM T-8
  • HAVA AKIŞ YÖNÜNÜN AYARLANMASI ..... T-10
  • TAM GÜÇTE İŞLETİM ...... T-11
  • BİR SAAT SONRA KAPANMA AYARI ..... T-11

• PLASMACLUSTER'IN İŞLETİMİYLE İLGİLİ İPUÇLARI ...... T-12

• PLASMACLUSTER'IN İŞLETİMİ ..... T-13

• KENDİ KENDİNİ TEMİZLEME İŞLEMİ T-13
  • ZAMANLAYICI AYARI ..... T-14
• YARDIMCI MOD ...... T-16
  • GÜÇ SELEKTÖRÜ ..... T-16
• İŞLETİMLE İLGİLİ İLAVE NOTLAR ... T-17
• ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER ...... T-17
  • BAKIM T-18
  • SERVİS ÇAĞIRMADAN ÖNCE ..... T-20

ÖNLEMLER

KULLANIMLA İLGİLİ UYARILAR

1 Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir.
2 Doğrudan hava çıkışı önünde uzun süre durmamaya dikkat edin. Fiziki koşullarınızı etkileyebilir.
3 Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü insanlar için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin.
4 Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir.
5 Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir.
6 Klimada herhangi bir anormallik görürseniz (örneğin, yanık kokusu) hemen durdurun ve devre kesiciyi KAPALI konuma alın.
7 Elektrik kablosunun bağlanması için yerel kanunlara ve yönetmeliklere uyun. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir.
8 Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin. Değiştirme işlemi uzman bir teknisyen veya bir servis elemanı tarafından yapılmalıdır.

MONTAJ, SÖKME VE ONARIMLA İLGİLİ UYARILAR

Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

Bu ekipman 93/68/EEC ile düzeltme getirilen 89/336/EEC ve 73/23/EEC yönergelerine uygundur.

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir.
2 Düğmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir.
3 Emniyet amacıyla, klima uzun süre kullanılmayacağı zaman devre kesiciyi kapatın.
4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.
5 Harici ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz.
6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın.
7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir.
8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir.
9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz.
10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir.
11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıştır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipman hasarına ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçağı olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunan bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak önleyici veya bir devre kesici takılmasına dikkat edin.

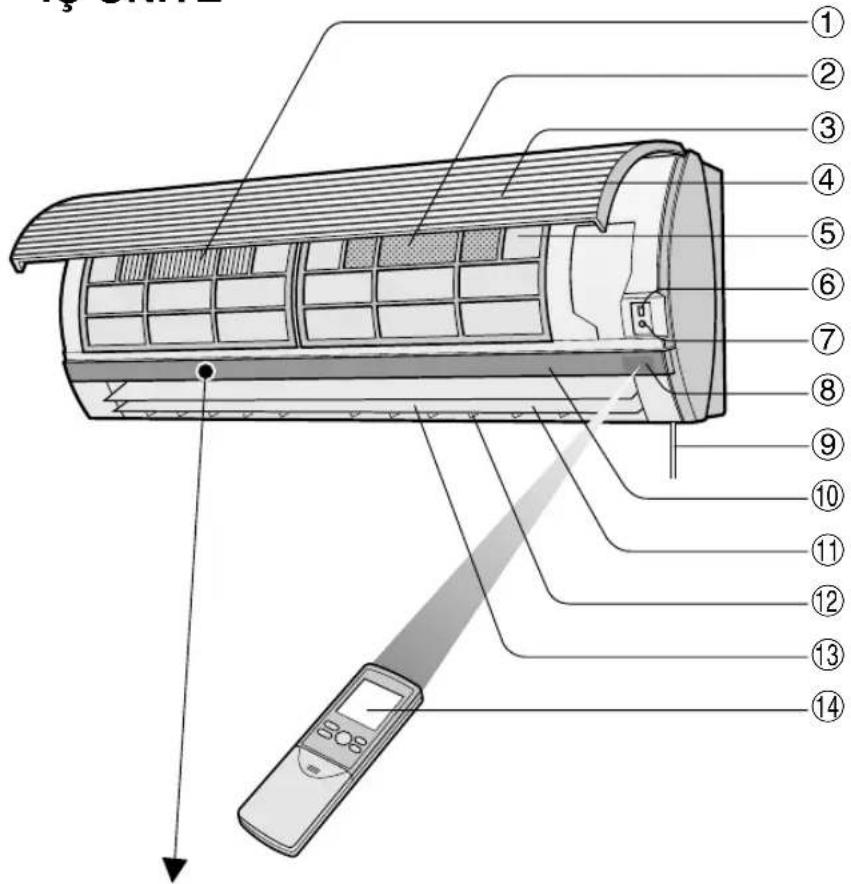

PARÇALARIN İSİMLERİ

iç ÜNİTE

NOT: Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir.

①TOZ TOPLAMA FILTRESİ (yıkanmaz)
②KOKU GİDERME FİLTRESİ (yıkanabilir)
③Hava girişi
④Açılır panel
⑤Hava filtreleri
⑥GÜÇ SELEKTÖRÜ (sadece AY-XP13CE için)
⑦YARDIMCI MOD düğmesi
⑧ ALICI penceresi
⑨Elektrik kablosu
⑩Gösterge paneli
⑪Düşey ayarlı kanatçıklar
⑫Yatay ayarlı kanatçıklar
⑬Hava çıkışı
⑭Uzaktan kumanda

⑮DIŞ sıcaklık lambası (yeşil ⬆)

⑯SICAKLIK GÖSTERGESİ

⑰ ODA sıcaklığı lambası (yeşil

⑱GÜÇ GÖSTERGESİ

⑲PLASMACLUSTER Lambası (mavi, yeşil)

⑳ZAMANLAYICI lambasi (turuncu ⊕)

②İŞLETİM lambası (kırmızı

⑳Hava girişi
②3Soğutma gazı borusu ve ara bağlantı kablosu
⑳Drenaj hortumu
⑳Hava çıkışı

PARÇALARIN İSİMLERİ

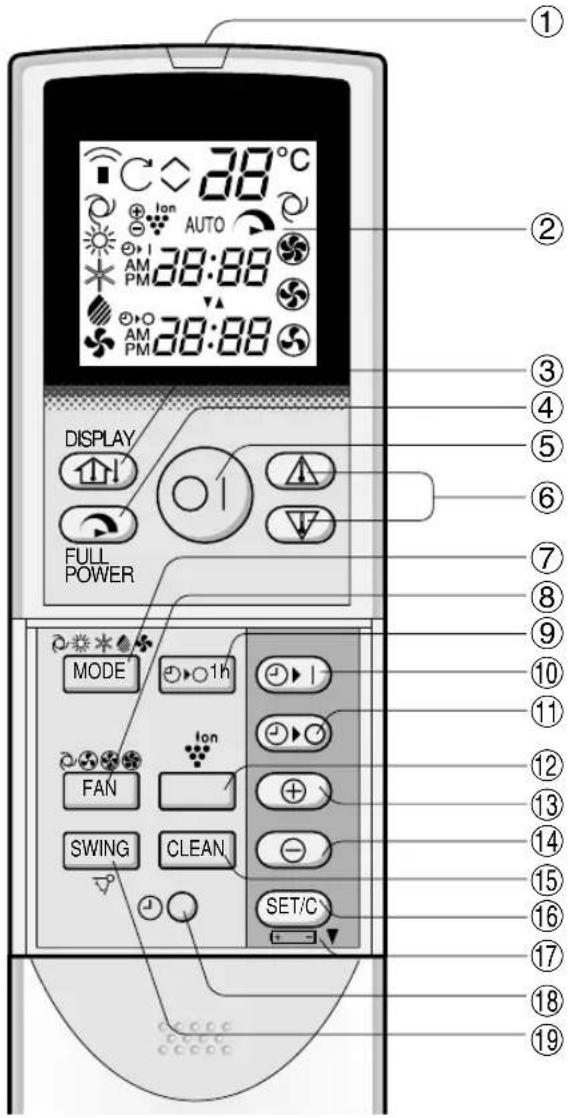

UZAKTAN KUMANDA

①VERICI
②GÖSTERGE (Sıvı Kristal Gösterge)
③GÖSTERGE düğmesi
④TAM GÜÇTE İŞLETİM düğmesi
⑤AÇMA/KAPAMA düğmesi
⑥TERMOSTAT düğmesi
⑦MOD düğmesi
⑧FAN düğmesi
⑨BİR SAAT SONRA KAPANMA düğmesi
⑩ZAMANLAYICI AÇMA düğmesi (saat ayarı için)
⑪ZAMANLAYICI KAPAMA düğmesi (saat ayarı için)
⑫PLASMACLUSTER düğmesi
⑬ZAMAN İLERİ düğmesi
⑭ZAMAN GERİ düğmesi
⑮ KENDİ KENDİNİ TEMİZLEME düğmesi
⑯ZAMAN AYAR/İPTAL düğmesi
⑰PİL BÖLMESİNİN bu işaretin altında olduğunu gösterir
⑱SAAT düğmesi
⑲SALINIM düğmesi

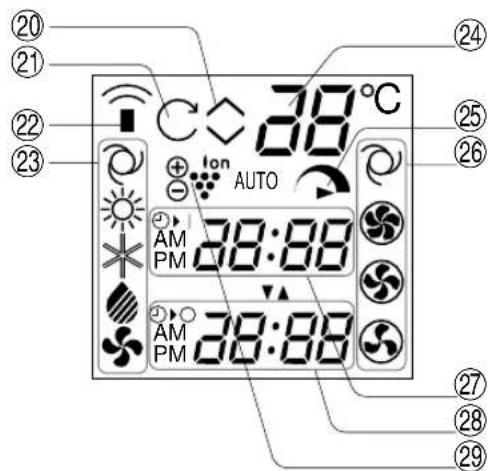

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

⑳OTOMATİK VE KURUTMA MODLARI İÇİN TERMOSTAT
②1 KENDİ KENDİNİ TEMİZLEME SEMBOLÜ
⑳TRANSMİSYON SEMBOLÜ
⑳MOD SEMBOLLERİ

: OTOMATİK : NEM ALMA
ISITMA: SADECE PAN
: SOĞUTMA

⑳SICAKLIK GÖSTERGESİ
⑳TAM GÜÇTE İŞLETİM MODU SEMBOLÜ
⑳FAN HIZI SEMBOLLERİ

: OTOMATİK : ORTA

: YÜKSEK : DÜŞÜK

20 21 22 23 38°C + ion AUTO AM 38:88 PM AM 38:88 PM

⑳ZAMANLAYICI AÇIK GÖSTERGESİ/SAAT Zamanlayıcı açılma ayarını ve saati gösterir.
⑳ZAMANLAYICI KAPALI GÖSTERGESİ Zamanlayıcı kapanma ayarını veya bir saat sonra kapanma ayarını gösterir.
⑲PLASMACLUSTER SEMBOLÜ

TOZ TOPLAMA FILTRESİNİN VE KOKU GİDERME FILTRESİNİN TAKILMASI

Toz toplama filtresi ve koku giderme filtresi bu ünitenin bir aksesuarı olarak ambalajlanır. Klimanın işletimi sırasında, filtreler havadaki tozu ve tütün dumanını alarak temiz hava verir.

Siyah tarafı yukarı bakacak şekilde yerleştirin.

Filtre stopu

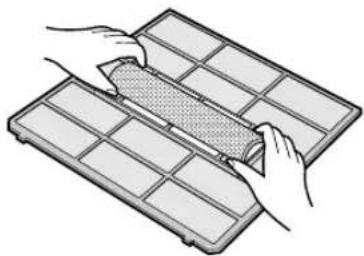

KOKU GİDERME FİLTRESİ (yeşil)

Filtre stopu

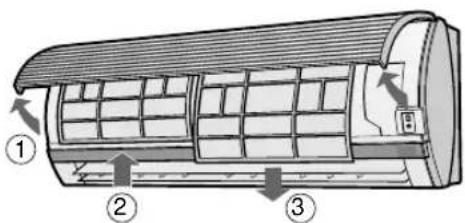

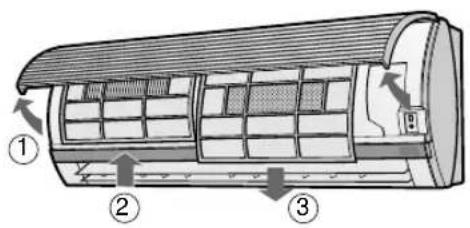

1 Hava filtrelerini çıkarın.

①Paneli açın.
② Hava filtrelerinin kilidini çözmek için hafifçe yukarı itin.
③Hava filtrelerini çıkarmak için aşağı çekin.

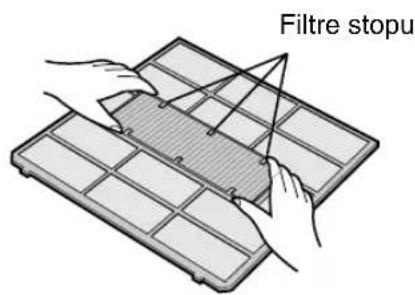

2 Toz toplama filtresini ve koku giderme filtresini, hava filtresi üzerindeki filtre stoplarının altına yerleştirin.

3 Hava filtrelerini yerine takın.

①Hava filtrelerini orijinal konumlarında yerine takın.
②Paneli kapatın.
③Paneli yerine kilitlemek için ok işaretine sıkıca bastırın.

Önlemler

• Filtreler, toz toplama etkilerinin muhafaza edilmesi için plastik bir torba içine yerleştirilerek kapatılır.
  Filtreleri kullanacağını zamana kadar torbayı açmayın. (Aksi takdirde filtrenin ömrü kısalabilir.)
• Filtreleri doğrudan güneş ışığına maruz bırakmayın. (Aksi takdirde bozulabilir.)

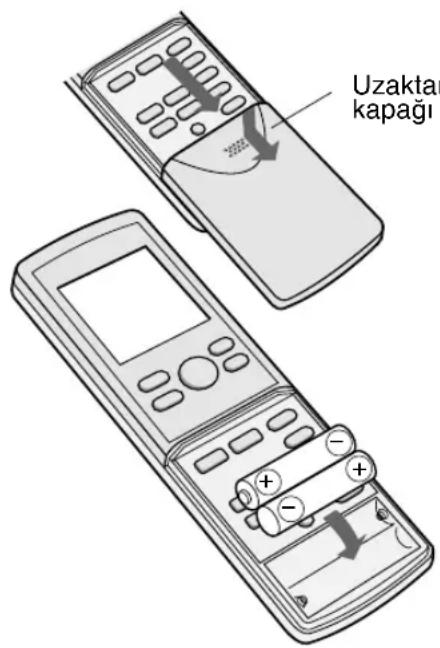

PİLLERİN TAKILMASI iki adet AAA (R03) ebadında pil kullanım.

1 Uzaktan kumandanın kapağını çıkarın.
2 Pilleri bölmeye yerleştirin; ⊕ ve ⊖ kutupların doğru hizada olmasına dikkat edin.

- Piller uygun şekilde takıldığında göstergede "AM 6:00" görülür.

3 Kapağı yerine takın.

Uzaktar kapağı

Uzaktan kumanda kapağı

NOTLAR:

• Pilin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa pilleri çıkarın ve 30 saniye sonra tekrar takın.
• Uniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alicısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.

• Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin.
• Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcı güçlü direkt güneş ışığı alırsa ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal transmisyonunu etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan kumandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ısıtıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini attırabilir veya hasar verebilir.

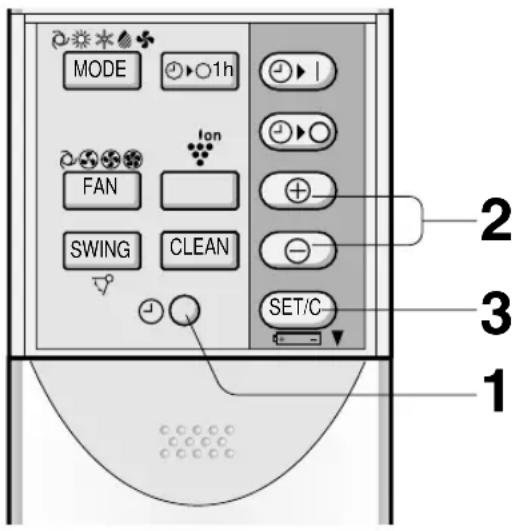

SAATİN AYARLANMASI

İki saat modu vardır: 12 saatlik mod veya 24 saatlik mod.

Örnek: Öğleden sonra saat 5

Saat Gösterge
12 saatlik mod	PM 5:00
24 saatlik mod	17:00

1 12 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine bir kez basın.
24 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine iki kez basın.

2 Saati ayarlamak için ZAMAN İLERİ veya GERİ düğmesine basın.

- Zamanı hızlı ileri veya geri almak için düğmeyi basılı tutun.

3 ZAMANLAYICI AYAR/İPTAL düğmesine basın.

- Saatin çalıştığını göstermek için iki nokta (:) yanıp söner.

NOT:

- Zamanlayıcı çalışırken saat ayarlanamaz.

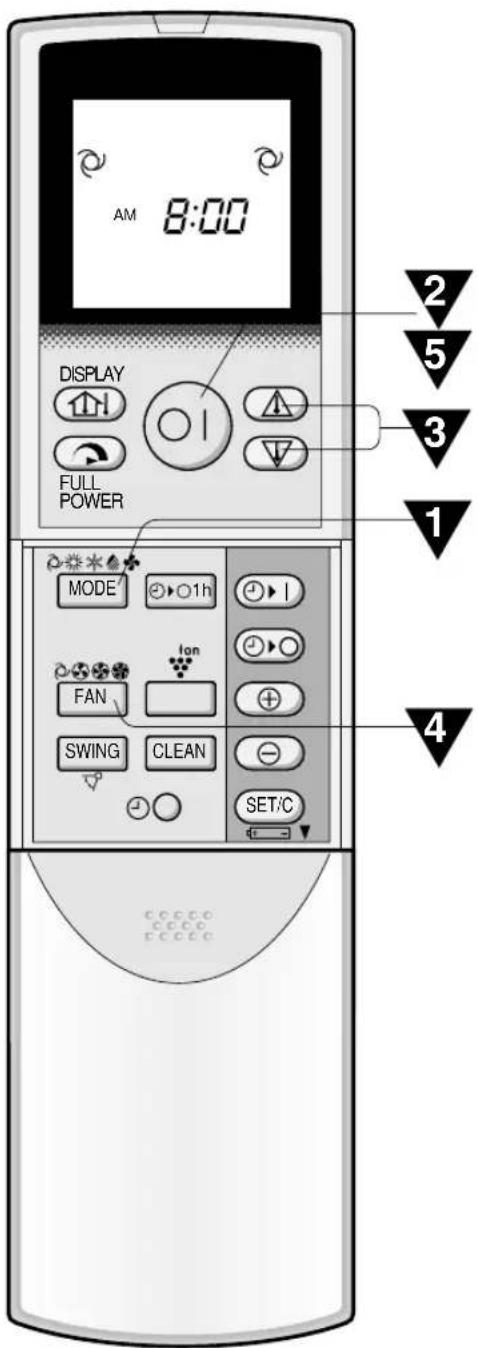

1 İşletim modunu seçmek için MOD düğmesine basın. OTOMATİK ISITMA SOĞUTMA NEM ALMA SADECE FAN 2 İşletimi başlatmak için AÇMA/KAPAMA düğmesine basın. • Ünite üzerindeki kırmızı İŞLETİM lambası (☐) yanar. 3 İstenen sıcaklığı ayarlamak için TERMOSTAT düğmesine basın. • OTOMATİK ve NEM ALMA modunda, klima tarafından otomatik olarak belirlenen sıcaklıktan 2°C daha yüksek ve 2°C daha düşük dereceler arasında 1°C kade-melerle değiştirilebilir. • SOĞUTMA ve ISITMA modlarında, sıcaklık 18-32°C arasında ayarlanabilir. • SADECE FAN modunda sıcaklık ayarı yapı-lamaz. 4 İstenen fan hızını ayarlamak için FAN düğmesine basın. OTOMATİK DÜŞÜK ORTA YÜKSEK • NEM ALMA modunda fan hızı OTOMATİK'e ayarlıdır ve değiştirilemez. • SADECE FAN modunda fan hızı OTOMA-TİK'e ayarlanamaz. 5 Üniteyi kapatmak için tekrar AÇMA/KAPA-MA düğmesine basın. • Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

OTOMATİK MODU HAKKINDA BİLGİLER

OTOMATİK modunda sıcaklık ayarı ve modu, ünitenin devreye alındığı zamanki oda sıcaklığına ve dış sıcaklığa göre otomatik olarak seçilir.

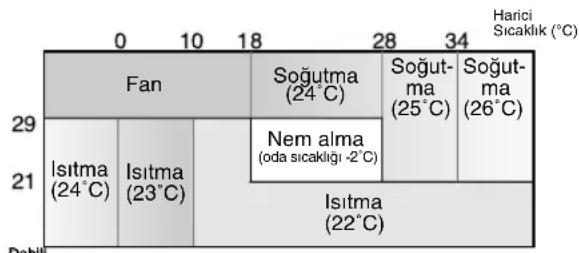

Modlar ve Sıcaklık Ayarları

( ) içindeki değerler sıcaklık ayarlarıdır

İşletim sırasında, dış sıcaklık değişirse sıcaklık ayarları tablodaki gibi otomatik olarak kayar.

MOD GEÇİŞİ

Mevsimler sırasında, gündüz SOĞUTMA ve gece ISITMA istediğinizde ya da oda sıcaklığının sıcaklık ayarından çok daha yüksek olması gerektiğinide, oda sıcaklığını konforlu bir düzeyde tutmak için, ek ısıtma ekipmanından dolayı mod otomatik olarak ISITMA ve SOĞUTMA arasında değişir.

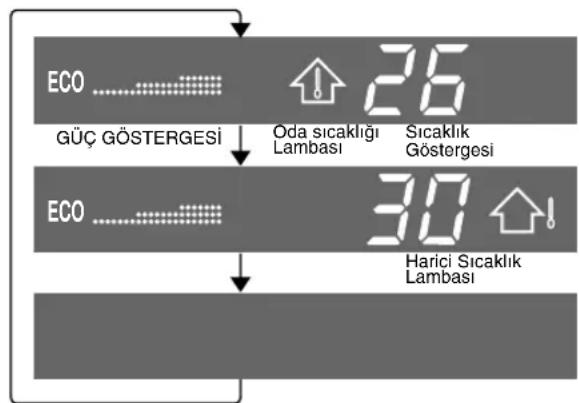

GÖSTERGE PANELİ HAKKINDA BİLGİLER

DISPLAY düğmesine her basınızda gösterge paneli aşağıdaki şekilde değişir.

DISPLAY FULL POWER

Oda sıcaklığı ve GÜÇ GÖSTERGESİ gösterilir.

Dış sıcaklık ve GÜÇ GÖSTERGESİ gösterilir.

Gösterge yoktur.

GÜÇ GÖSTERGESİ

Oda sıcaklığı veya harici sıcaklık gösterildiğinde, GÜÇ GÖSTERGESİ, işletim gücünü göstermek için SÖGUTMA ve ISITMA modunda (NEM ALMA modu için 3 seviye) 4 seviyede yanar. Klima SÖGUTMA ve ISITMA modlarında maksimum güçte çalışırken gösterge panelinde “Power” yanar ve “Eco” söner.

NOTLAR:

• Gösterilen sıcaklıklar kaba tahminlerdir ve gerçek sıcaklıklardan farklı olabilir.
• Sıcaklık göstergesi aralıkları
  Oda sıcaklığı: 0°C \~ 40°C (0°C'ın altında ve 40°C'nin üstünde gösterilir.)
  Dış sıcaklık: -9°C \~ 45°C (-9°C'ın altında Lye 45°C'nin üstünde gösterilir.)
• Şicaklıklar algılanırken ilk 90 saniyelik işletim sırasında “ _” görülür.
• Unite çalışmazken 5 saniye süreyle sadece oda sıcaklığı gösterilebilir.

HAVA AKİŞ YÖNÜNÜN AYARLANMASI

DÜŞEY HAVA AKIŞI

Optimum rahatlık için hava akış yönü her modda otomatik olarak ayarlanır:

SOĞUTMA ve NEM ALMA modu Yatay hava akışı
SADECE FAN ve ISITMA modları	Çapraz hava akışı

HAVA AKİŞ YÖNÜNÜ AYARLAMA

Uzaktan kumanda üzerindeki SALINIM düğmesine bir kez basın.

• Düşey ayarlı kanatçık, açısını sürekli değiştirir.
  Düşey ayarlı kanatçık istenen pozisyonda olduğunda tekrar SALINIM düğmesine basın.
• Düğmeye basıldığında kanatçıkların hareketi durur.
• Ayarlanan pozisyon hafızaya alınır ve bir sonraki işletimde otomatik olarak tekrar aynı pozisyon ayarlanır.

Ayar araliği

SOĞUTMA ve NEM ALMA modu

Damlama nedeniyle çiğlenmeyi önlemek için ayar aralığı SALINİM aralığından daha dar- dir.

SADECE FAN ve ISITMA modlari

Hava akışının zemine doğru yönlendirilebilmesi için aralık geniştır.

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akış yönünü ayarlayın.

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar için uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık SOĞUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiğlenme olabilir.

Klimayı uzun süre fan hızı "DÜŞÜK" da çalıştırırken yatay ayar panjurunu en sağa veya sola ayarlamayın. Panjurlar üzerinde çiğlenme olabilir.

TAM GÜÇTE İŞLETİM

Bu işletimde, klima, eve geldikten hemen sonra kullanabilmeniz için odayı çok hızlı soğutmak amacıyla maksimum güçte çalışır.

PM 6:00 DISPLAY FULL POWER 1

1 TAM GÜÇTE işletimi devreye sokmak için, işletim sırasında TAM GÜÇ düğmesine basın.

• Uzaktan kumanda göstergesinde gösterilir
• Sıcaklık göstergesi söner.

İPTAL ETMEK İÇİN

Tekrar TAM GÜÇ düğmesine basın.

- TAM GÜÇTE işletim, işletim modu değiştirildiğinde veya ünite kapatıldığında da iptal olur.

NOTLAR:

• SADECE FAN modunda TAM GÜÇTE işletimi kullana-mazsınız.
• TAM GUÇTE işletim sırasında sıcaklığı ayarlayamazsınız.

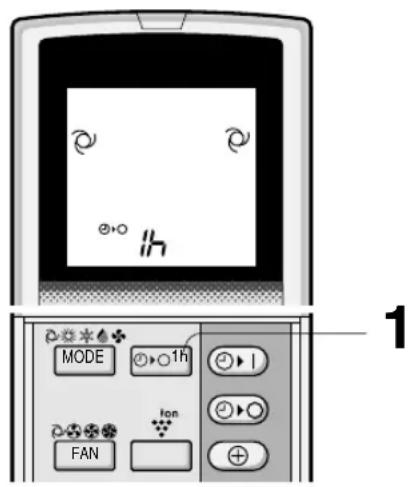

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

1 MODE 1h FAN Ion

1 BİR SAAT SONRA KAPANMA düğmesine basın.

• Uzaktan kumandada “ ☐ görülük
• Unite üzerindeki turuncu ZAMANLAYICI lambası ( Ⓓ) yanar.
• Unite bir saat çalıştıktan sonra durur.

İPTAL ETMEK İÇİN

ZAMANLAYICI AYAR/İPTAL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( Ⓓ söner.

Veya AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐ ve turuncu ZAMANLAYICI lambası (☐söner.

NOTLAR:

• BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarına göre önceliğe sahiptir.
• Unite kapalıyken BİR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır.
• Uniteyi, BIR SAAT SÖNRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın.
• ZAMANLAYICI AÇMÃ ve/veya ZAMANLAYICI KAPAMA ayarlanırsa ZAMANLAYICI İPTAL düğmesi bütün ayarları iptal eder.

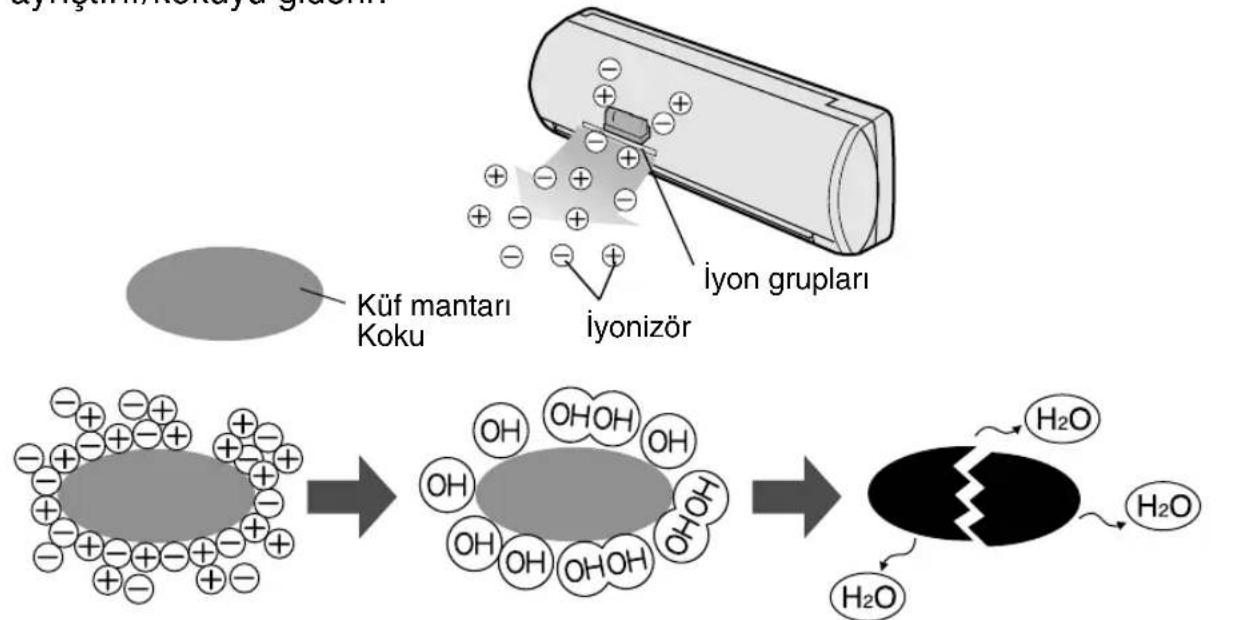

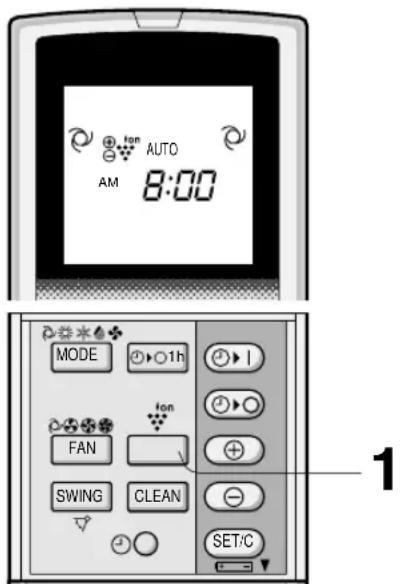

PLASMACLUSTER'IN İŞLETİMİYLE İLGİLİ İPUÇLARI

Klima içindeki iyonizör, odaya, pozitif ve negatif iyonlardan oluşan iyon grupları yayar. İyon grupları, havadaki küf mantarını yok eder ve kokuya sebep olan molekülleri ayrıştırır/kokuyu giderir.

Yok et, koku gider, ayrıştır

HAVA TEMİZLEME İŞLEMİ

Havaya yayılan iyon grupları odanızın havasını temiz tutar.

KOKU GİDERME İŞLEMI

Doğal ortamda da bulunan negatif iyon grupları odanızın havasına artan oranda yayılarak fiziksel ve zihinsel rahatlığıniza yardımcı olur.

PLASMACLUSTER'IN OTOMATİK İŞLETİMİ

Alerjen sensörü ve koku sensörü odadaki kirli havayı tespit eder.

Hava Temizleme İşlemi, klima kirli havayı tespit etmek için çalıştırıldıktan sonra bir dakika süreyle yapılır.

Hava Temizleme İşlemi ve Koku Giderme İşlemi seçilir ve havanın kirlilik derecesine bağlı olarak otomatik olarak yapılır.

Hava Temizleme İşlemi havanın kirli olduğu tespit edildiğinde, Koku Giderme İşlemi ise hava temizken yapılır.

KENDİ KENDİNİ TEMİZLEME İŞLEMİ

Plasmacluster'ın İşletimi, küf mantarının üremesini azaltmak ve klima ünitesinin içini kurutmak için FAN veya ISITMA modunda yapılır.

Mevsimsel geçiş dönemlerinde bu işlemden yararlanın.

Uremiş küf mantarı bu işlemle yok edilemez.

ALERJEN SENSÖRÜ VE KOKU SENSÖRÜYLE İLGİLİ İPUÇLARI

Alerjen sensörü neye reaksiyon gösterir?

- Alerjen sensörü küf mantarına, bitkilerin/çiçeklerin polenlerine, ölü kenelere, toza, tütün dumanına, vs. reaksiyon gösterir.

Koku sensörü neye reaksiyon gösterir?

- Koku sensörü tütün dumanına, motor egzost dumanına, hayvanlardan yayılan kokulara, vs. reaksiyon gösterir.

Alerjen ve Koku Sensörü ayrıca haşere ilaçları, kozmetikler, alkol, kimyasal madde, vb. buharlarına ve büyük sıcaklık/nem değişikliklerine reaksiyon gösterir.

PLASMACLUSTER'IN İŞLETİMİ

PLASMACLUSTER OTOMATİK İŞLETİM, HAVA TEMİZLEME İŞLEMİ veya YENİLEME İŞLEMİ arasında seçim yapabilirsiniz.

1 İşletim sırasında modu seçmek için PLASMACLUSTER düğmesine basın.

PLASMACLUSTER OTOMATİK HAVA TEMİZLEME KOKU GİDERME İPTAL

• HAVA TEMİZLEME işleminde ünite üzerindeki mavi PLASMACLUSTER lambası yanar.
• YENİLEME işleminde ünite üzerindeki yeşil PLASMACLUSTER lambası yanar.

İPTAL ETMEK İÇİN

Uzaktan kumanda üzerindeki PLASMACLUSTER sembolü sönene kadar PLASMACLUSTER düğmesine basın.

- Ünite üzerindeki PLASMACLUSTER lambası söner.

NOTLAR:

• PLASMACLUSTER işletiminin ayarı hafızaya alınır ve klimayı bir dahaki sefere açtığınızda aynı modda çalışır.
• PLASMACLUSTER lambasını söndürmek için GÖSTERGE düğmesine basın.

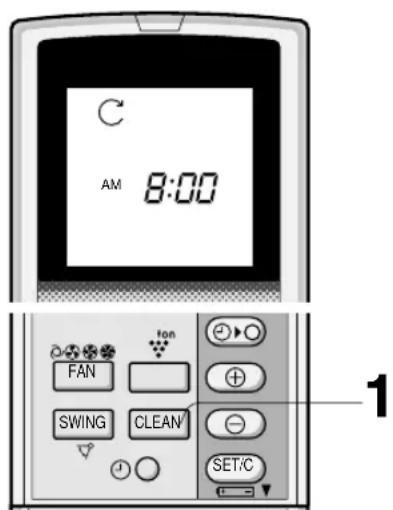

KENDİ KENDİNİ TEMİZLEME İŞLEMİ

1 Ünite çalışmazken KENDI KENDINI TEMIZLEME düğmesine basın.

• Uzaktan kumandada “ C” görülür.
• Ünite üzerindeki kırmızı ISLETIM lambası (☐) ve mavi PLASMACLUSTER lambası yanar.
• Kırk dakika sonra ünitenin çalışması durur.
• Kalan işletim süresi, dahili ünitenin SICAKLIK GÖSTERGESİ üzerinde dakika olarak gösterilir.

İPTAL ETMEK İÇİN

KENDI KENDINI TEMIZLEME düğmesine basın. Veya ON/OFF düğmesine basarak üniteyi kapatın.

- Ünite üzerindeki kırmızı ISLETIM lambası (☐), mavi PLASMACLUSTER lambası ve SICAKLIK GÖSTERGESİ söner.

NOT:

- KENDİ KENDİNİ TEMİZLEME işleminde sıcaklığı, fan hızını, hava akış yönünü veya zamanlayıcı değerini ayarlayamazsınız.

NOT:

Zamanlayıcıyı ayarlamadan önce saatin uygun şekilde ayarlanmasına dikkat edin.

ZAMANLAYICIYI KAPATMA

1 ZAMANLAYICI KAPAMA ( ) duqmesine basin.
2 ZAMANLAYICI KAPALI göstergesi yanıp söner; ZAMAN İLERİ veya GERİ düğmelerine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.)
3 Uzaktan kumandayı ünite üzerindeki sinyal alıcıya doğru tutun ve ZAMANLAYICI AYAR düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.

- Ünite sinyali aldığında bir bip sinyali verir.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

NOT:

- SADECE FAN modunda Otomatik Uyku fonksiyonu çalışmaz.

ZAMANLAYICI MODUNU İPTAL ETMEK İÇİN

ZAMANLAYICI İPTAL düğmesine basın.

• Ünite üzerindeki turuncu ZAMAN-LAYICI lambası ( ⏻ ) söner.
• Uzaktan kumanda üzerinde saat gösterilir.

- ZAMANLAYICI AÇMA, ZAMANLAYICI KAPAMA ve BİR SÂAT SONRA KAPANMA ayarlanırsa ZAMANLAYICI İPTAL düğmesi bütün ayarları da iptal eder.

ZAMAN AYARINI DEĞİŞTİRMEK İÇİN

Önce ZAMANLAYICI ayarını iptal edin ve sonra tekrar ayarlayın.

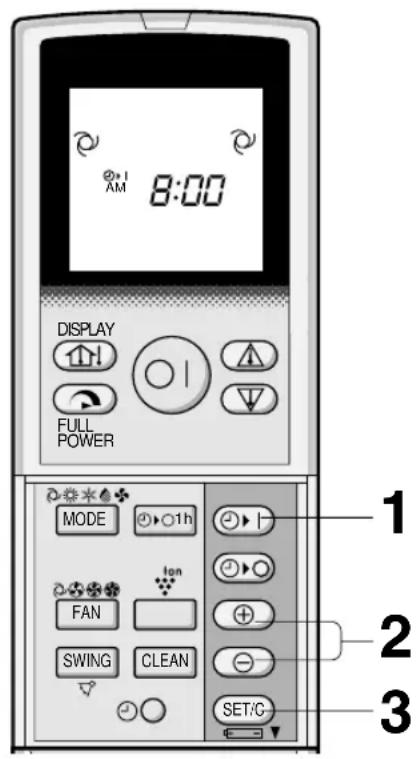

ZAMANLAYICIYI AÇMA

1 ZAMANLAYICI AÇMA ( ⭕) düğmesine basın.
2 ZAMANLAYICI AÇIK göstergesi yanıp söner. ZAMAN İLERİ veya GERİ düğmesine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.)
3 Uzaktan kumandayı ünite üzerindeki sinyal alıcıya doğru tutun ve ZAMANLAYICI AYAR düğmesine basın.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.
• Ünite sinyali aldığında bir bip sinyali verir.

4 İşletim durumunu seçin.

- Ünite ayarlanan zamandan önce devreye girerek odanın programlanan zamanda istenen sıcaklığa ulaşmasına izin verir. (Uyanma fonksiyonu)

ZAMANLAYICI AÇMA VE KAPAMA FONKSİYONLARININ BİRLİKTE KULLANIMI

Zamanlayıcı AÇMA ve KAPAMA fonksiyonlarını birlikte kullanabilirsiniz.

⑦→I AM 7:00 ⑦→O PM 11:00

Örnek:

İşletimi öğleden sonra 11:00'de durdurmak ve sabah 7:00'a kadar oda sıcaklığını istenen seviyeye getirmek için işletimi tekrar başlatmak (ayını mod ve sıcaklık ayarlarıyla).

1 ZAMANLAYICI KAPAMA'yi, ünite çalışırken 11:00 p.m.'e ayarlayın.
2 ZAMANLAYICI AÇMA'yı 7:00 a.m.'e ayarlayın.

ZAMANLAYICI AÇIK ve ZAMANLAYICI KAPALI göstergeleri arasındaki ok (▼ veya ▲) hangi zamanlayıcının önce devreye gireceğini gösterir.

NOTLAR:

• ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarını, üniteyi farklı sıcaklıklarda veya başka ayarlarda çalıştıracak şekilde programlayamazsınız.
• Zamanlayıcıların her biri diğerinden daha önce devreye girecek şekilde programlanabilir.

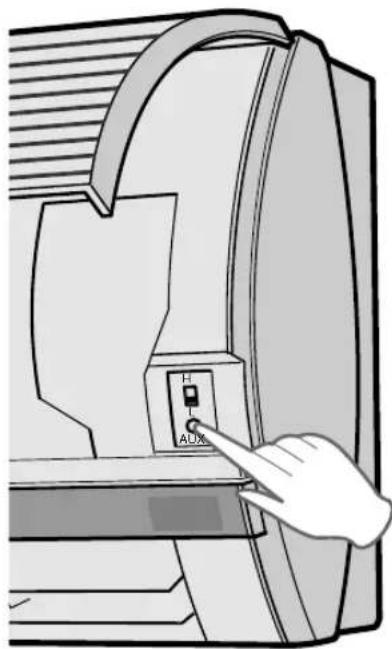

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İç ünitenin ön panelini kaldırın ve işletim paneli üzerindeki YARDIMCI MOD düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) yanar ve ünite OTOMATİK modda çalışmaya başlar.

- Fan hızı ve sıcaklık ayarı OTOMATİK'e ayarlanır.

KAPATMAK İÇİN

İşletim paneli üzerindeki YARDIMCI MOD düğmesine tekrar basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

NOT:

Normal çalışma sırasında YARDIMCI MOD düğmesine basılırsa ünite kapanır.

GÜÇ SELEKTÖRÜ (sadece AY-XP13CE modeli için)

Klimayı düşük elektrik akımı kapasitesine sahip bir konuta takarken GÜÇ SELEKTÖRÜNÜ "L" konumuna alın. Klima düşük güçte çalışır ve aşırı güç tüketiminden kaynaklanan devre kesici veya sigorta atması önlenebilir.

• "L" ayarında çalıştırırken SOĞUTMA veya ISITMA kapasitesi düşer.
• "L" ayarına aldıktan sonra da devre kesici veya sigorta atmasıyla karşılaşılırsa satıcınıza veya uzman teknisye-ninize başvurun.

	AY-XP13CE
“H” ayarında maksimum amper	12 A
“L” ayarında maksimum amper	8 A

H L AUX.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIĞI ARALIĞI

		iç SIC. DIŞ SIC.
SOĞUTMA	üst limit	32°C K.T. 43°C 23°C Y.T.	K.T.-
	alt limit	21°C K.T. 21°C 15°C Y.T.	K.T.-
ISITMA	üst limit	27°C K.T. 24°C - 18°C Y.T.	K.T.
	alt limit	20°C K.T. -8,5°C K.T. -9,5°C Y.T.

K.T. = Kuru Termometre Y.T. = Yaş Termometre

- Entegre koruma tertibatı, bu aralık dışında kullanıldığında ünitenin çalışmasını önler.

- Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında çiğlenme olabilir.

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarları hafızasında tutar.

Elektrik tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır.

Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışsa elektrik geldikten sonra bu ayarların yeniden yapılması gerekir.

ÖNISITMA FONKSİYONU

ISITMA işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ilâ beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ISITMA işletimi sırasında otomatik buz çözücü 5 ilâ 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Ünite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın.
• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimanızı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmiştir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatı, SOĞUTMA modunda istenen sıcaklıktan 1°C daha yükseğe veya ISITMA modunda istenen sıcaklıktan 1°C daha düşüğe ayarlamak yaklaşık %10'luk bir güç tasarrufu sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini arttırır.

DİREKT GÜNEŞ IŞIĞINI VE HAVA AKIMLARINI ÖNLEYİN

- Soğutma sırasında direkt güneş ışığının önlenmesi enerji tüketimini azaltır.

- Soğutma ve ısıtma sırasında pencereleri ve kapıları kapatın.

EN İYİ HAVA SİRKÜLASYONUNU SAĞLAMAK İÇİN UYGUN HAVA AKİŞ YÖNÜNÜ AYARLAYIN

EN VERİMLİ İŞLETİMİ SAĞLAMAK İÇİN FILTRELERİ TEMİZ TUTUN ZAMANLAYICI KAPATMA FONKSİYONUNDAN AZAMİ DERECEDE İSTİFADE EDİN

ÜNİTE UZUN SÜRE KULLANILMAYACAKSA ELEKTRİK KABLOSUNU AYIRIN

- İç ünite çalışmadığı zaman da az miktarda güç harcar.

Herhangi bir bakım uygulamadan önce elektrik kablosunu prizden ayırın ve devre kesiciyi kapatın.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

②Hava filtrelerini hafifçe yukarı iterek yerinden kurtarın.

③Hava filtrelerini aşağı çekerek çıkarın.

3 KOKU GİDERME FILTRESİNİ VE TOZ TOPLAMA FILTRESİNİ HAVA FILTRELERİNDEN ÇIKARIN
4 FILTRELERİ TEMİZLEYİN

Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

5 KOKU GİDERME FILTRESİNİ VE TOZ TOPLAMA FILTRESİNİ YERİNE TAKIN
6 FILTRELERİ YERİNE TAKIN

①Filtreleri orijinal pozisyonunda yerine takın.

②Ön paneli kapatin.

③ Paneli yerine kilitlemek için ok işaretine sıkıca bastırın.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESI

• Yumuşak bir bezle silin.
• Üzerlerine direkt olarak su sıçratmayın veya dökmeyin. Su elektrik çarpmasına veya ekipman hasarına yol açabilir.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMA İŞLETİM SEZONÜNDAN SONRA BAKIM

1 Mekanizmanın iyice kurumasına izin vermek için üniteyi KENDİ KENDİNİ TEMİZLÈME İŞLEMİNDE çalıştırın.
2 Uniteyi durdurun ve fişini çekin. Klima için ayrı bir devre kesiciniz varsa bunu kapatın.
3 Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM SEZONÜNDAN ÖNCE BAKIM

1 Hava filtrelerinin kirli olmamasına dikkat edin.
2 Hava girişinde ve çıkışında engel bulunmamasına dikkat edin.
3 Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.

KOKU GİDERME FİLTRESİNİN (YEŞİL) TEMİZLENMESİ

Filtre 3 \~ 6 ayda bir temizlenmelidir.

1 Koku giderme filtresini hava filtrelerinden çıkarın.
2 Koku giderme filtresini 10-20 dakika süreyle yumuşak deterjan çözeltisinde ıslatın. Suyla iyice durulayın ve güneş ışığı altında tamamen kurutun.
3 Temiz koku giderme filtresini hava filtresi üzerindeki filtre stopları altına yerleştirin.

3 HAVA FILTRELERINI YERİNE TAKIN

NOT:

- Koku giderme etkisi bozulacağından 3 yılda bir değiştirmek gereklidir. Yeni filtreler en yakın satıcınızda bulunur.

Yedek filtre: Tip AZ-F910C

TOZ TOPLAMA FİLTRESİNİN (GRI) DEĞİŞTİRİLMESİ

Filtre 3 \~ 6 ayda bir değiştirilmelidir.

Filtre stopu

1 HAVA FILTRELERİNİ ÇIKARIN
2 TOZ TOPLAMA FILTRESINI DEĞİŞTİRİN

1 Eski toz toplama filtresini hava filtrelerinden çıkarın.
2 Yeni toz toplama filtresini, siyah tarafı yukarı bakacak şekilde hava filtreleri üzerindeki filtre stopları altına yerleştirin.

3 HAVA FILTRELERINI YERİNE TAKIN

NOT:

- Kirli toz toplama filtresi yıkanıp yeniden kullanılamaz. Yeni filtreler en yakın saticınızda bulunur.

Yedek filtre: Tip AZ-F900C

SERVİS ÇAĞIRMADAN ÖNCE

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez.

ÜNİTENİN ÇALIŞMAMASIÜnite kapatıldıktan hemen sonra açılırsa çalışmaz. Ünite mod değiştirildikten hemen sonra çalışmaz. Bu, dahili mekanizmaları korumak içindir. Uniteyi çalıştırmak için 3 dakika bekleyin.	TISLAMYumuşak tıslama sesi, ünitenin içinde akan soğutma gazının sesidir.
	SU BUHARI• SOĞUTMA ve NEM ALMA modunda bazen odanın hava sıcaklığı ile üniteden çıkan havanın sıcaklığı arasındaki fark nedeniyle hava çıkışında su buharı görülebilir.• ISITMA modunda, buz çözme sırasında harici üniteden dışarı su buharı akışı olabilir.
ÜNİTENİN SICAK HAVA ÜFLEMEMESIÜnite önısıtma veya buz çözme konumundadır.
KOKULARÜniteden, üniteye giren halı veya mobilya kokuları ve montajın ilk zamanlarında klimanın iç parçalarının kokuları gelebilir.
ÇITIRTIÜnite bir çıtırtı sesi çıkarabilir. Bu ses, ön panelin sürtünmesinden ve sıcaklık değişimi nedeniyle genleşen veya bağlanan diğer elemanlardan gelir.	HARİCİ ÜNİTENİN DURMAMASIİşletim durduktan sonra harici ünite fanı yaklaşık bir dakika daha dönerek üniteyi soğutur.
	PLASMACLUSTER’IN HAVA ÇIKİŞINDAN YAYILAN KOKUBu, iyonizörün ürettiği ozon kokusudur. Ozonun yoğunluğu çok azdır, sağlığınız üzerinde etkisi yoktur. Havaya yayılan ozon kısa sürede ayrışır ve odadaki yoğunluğu artmaz.
ALÇAK BİR VIZILTI DUYULURBu, ünite iyon grupları yayarken çıkan sestir.
PLASMACLUSTER’IN OTOMATİK İŞLETİMİ SIRASINDA, odada koku olduğunda bile klima KOKU GİDERME İŞLEMİNDE çalışır.• Orneğin, klima açılmadan önce oda tütün dumanıyla dolu olduğunda KOKU SENSÖRÜ reaksiyon dışı olabilir.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNİTE ÇALIŞMAZSA

Devre kesicinin ya da sigortanın atmış olup olmadığını kontrol edin.

ÜNİTE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin. Kirliyse temizleyin.	Harici üniteyi kontrol ederek hava girişinin veya çıkışının tıkalı olmadığından emin olun.	Termostatın uygun ayarlı olup olmadığını kontrol edin.
Pencerelerin ve kapıların sıkı kapalı olmasına dikkat edin.	Odada çok sayıda insan bulun-ması ünitenin istenen sıcaklığaşmasını önler.	Odada ısı üreten bir cihaz bulunup bulunmadığını kontrol edin.

ÜNİTE UZAKTAN KUMANDA SİNYALİNİ ALMAZSA
Uzaktan kumandanın pillerinin eski veya zayıf olup olmadığını kontrol edin.	Uzaktan kumandayı ünitenin sinyal alicısına doğru tutarak tekrar sinyal göndermeyi deneyin.	Uzaktan kumandanın pillerinin kutuplarının uygun yönde olup olmadığını kontrol edin.

Gösterge paneli üzerindeki İŞLETİM lambası, ZAMANLAYICI lambası ve SICAKLIK GÖSTERGESİ yanıp söndüğünde servis çağırın.

SHARP CORPORATION

OSAKA, JAPAN

Printed in Thailand

TINSEA262JBRZ

02AO

①
