MANUAL DE UTILIZADOR AEX13BE SHARP

ACONDICIONADOR DE AIRE

DE DOBLE SERVICIO

FUNCIONAMIENTO BÁSICO

FUNCIONAMIENTO A CAPACIDAD MÁXIMA

FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO DE UNA HORA

FUNCIONAMIENTO AUTOMÁTICO DEL PLASMA

FUNCIONAMIENTO DEL PLASMACLUSTER

FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO

NOTA:

OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO

GAMA DE TEMPERATURA DE FUNCIONAMIENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite superior	32°C T.S.23°C T.H. -	43°C T.S.
	límite inferior 15°C T.H. -	21°C T.S.	21°C T.S.
CALENTAR	límite superior	27°C T.S. -	24°C T.S.18°C T.H.
	límite inferior -9,5°C T.H.	20°C T.S.	-8,5°C T.S.

: RINFRESCAMENTO VENTILEATORE

Modi RINFRESCAMENTO e ASCIUTTO

Modi SOLO VENTILATORE e RISCALDAMENTO

FUNZIONAMENTO A PIENA POTENZA

FUNZIONAMENTO DEL PLASMACLUSTER

FUNZIONAMENTO DEL TIMER

NOTA:

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIU' EFFICACE

RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITA' NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

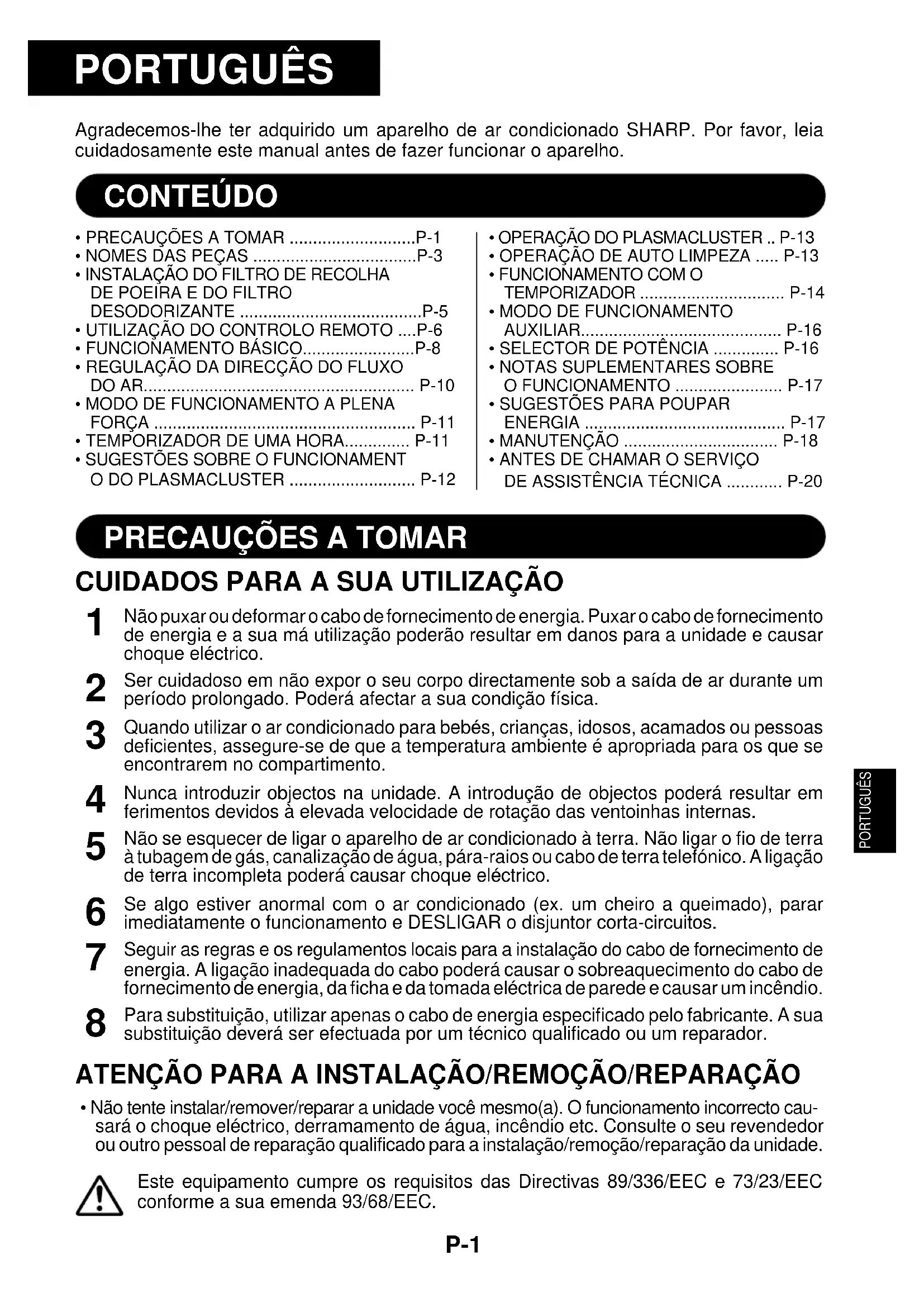

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR ......P-1
  • NOMES DAS PECAS ......P-3
• INSTALAÇÃO DO FILTRO DE RECOLHA DE POEIRA E DO FILTRO DESODORIZANTE ......P-5
  • UTILIZAÇÃO DO CONTROLO REMOTO ....P-6
• FUNCIONAMENTO BÁSICO.....P-8
• REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR.... P-10
• MODO DE FUNCIONAMENTO A PLENA FORÇA ...... P-11

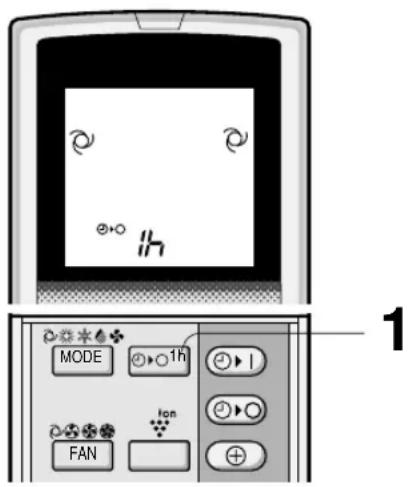

  • TEMPORIZADOR DE UMA HORA..... P-11

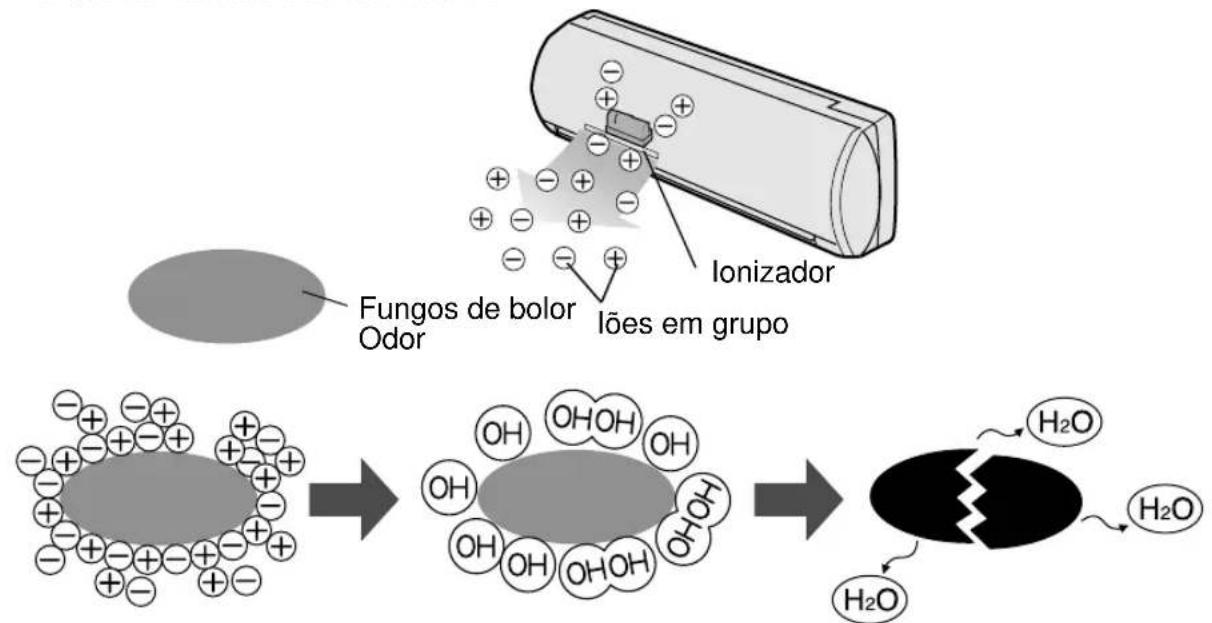

• SUGESTÕES SOBRE O FUNCIONAMENT O DO PLASMACLUSTER ...... P-12

• OPERAÇÃO DO PLASMACLUSTER .. P-13

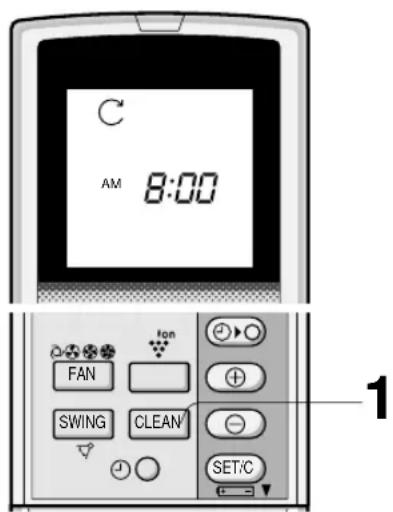

• OPERAÇÃO DE AUTO LIMPEZA ..... P-13
- FUNCIONAMENTO COM O TEMPORIZADOR ...... P-14
• MODO DE FUNCIONAMENTO AUXILIAR.... P-16
- SELECTOR DE POTÊNCIA ...... P-16
- NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ...... P-17
- SUGESTÕES PARA POUPAR ENERGIA ...... P-17
• MANUTENÇÃO ...... P-18
• ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ...... P-20

PRECAUÇÕES A TOMAR

CUIDADOS PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque eléctrico.
2 Ser cuidadoso em não expor o seu corpo directamente sob a saída de ar durante um período prolongado. Poderá afectar a sua condição física.
3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento.
4 Nunca introduzir objectos na unidade. A introdução de objectos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas.
5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, pára-rajos ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque eléctrico.
6 Se algo estiver anormal com o ar condicionado (ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos.
7 Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio.
8 Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efectuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO/REMOÇÃO/REPARAÇÃO

- Não tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorrecto causará o choque eléctrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outro pessoal de reparação qualificado para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Directivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar electrodomésticos a gás. A ventilação insuficiente poderá causar redução de oxigénio.
2 Não utilizar os botões com a mão molhada. Poderá causar choque eléctrico.
3 Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo.
4 Verificar periodicamente o desgaste do chassis de montagem da unidade externa e certificar-se de que se encontra firmemente na posição.
5 Não colocar nada sobre a unidade externa nem a pisar. O objecto ou a pessoa poderão cair, causando ferimentos.
6 Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações tais como num canil ou estufa para criação de animais ou plantas.
7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos eléctricos poder-se-ão deteriorar e causar choque eléctrico.
8 Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas.
9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você poderá ficar ferido.
10 Não espalhar ou verter água directamente sobre a unidade. A água poderá causar choque eléctrico ou danos do equipamento.
11 Este electrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão.
As crianças pequenas deverão ser supervisionadas para assegurar que elas não brincam com o electrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO/INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado à corrente com a tensão e frequência definidas.
  A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio.
  Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque eléctrico.

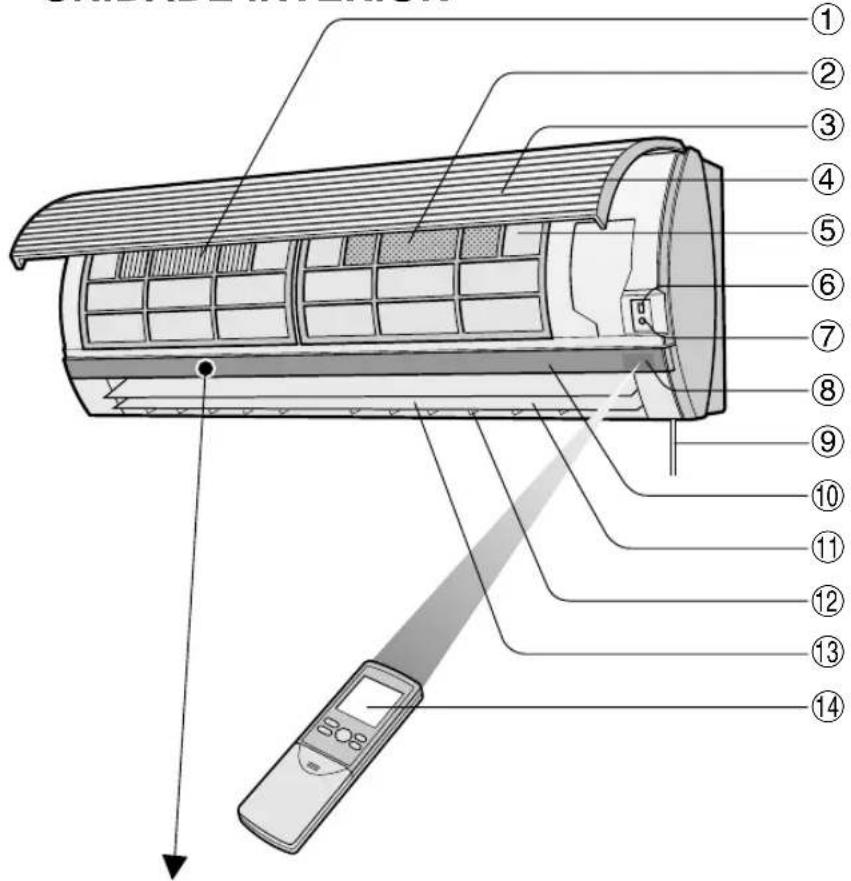

UNIDADE INTERIOR

① FILTRO DE RECOLHA DE POEIRA (não lavável)

②FILTRO DESODORIZANTE (lavável)

③Entrada (Ar)

④Painel aberto

⑤Filtros de ar

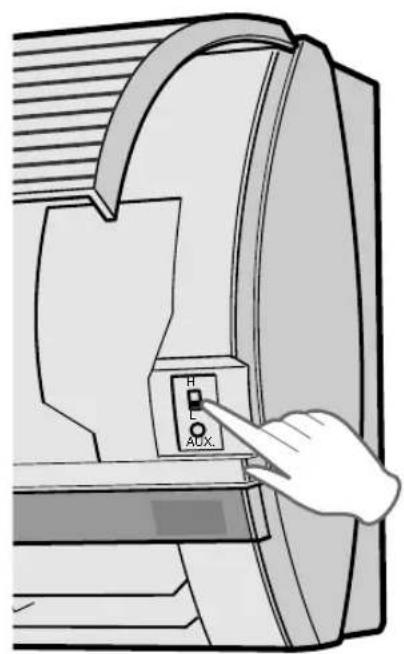

⑥INTERRUPTOR SELEC- CIONADOR DE POTÊNCIA (POWER SELECTOR) (apenas para AY-XP13CE)

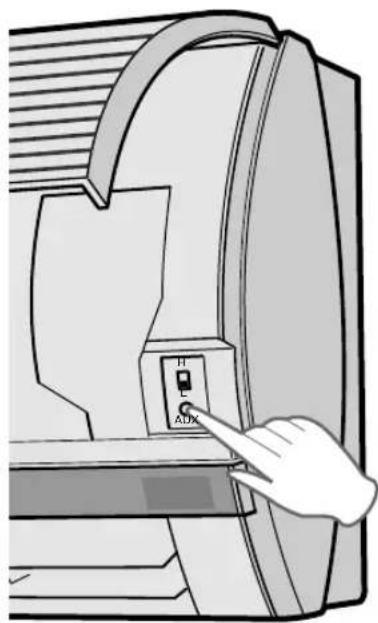

⑦Botão AUX.

⑧Janela RECEPTORA (RECEIVER)

⑨Cabo de ligação à corrente

⑩Painel indicador

⑪ Reguladores verticais

⑫ Reguladores horizontais

⑬Saída (Ar)

⑭Controlo remoto

⑮Lâmpada de temperatura EXTE- RIOR (OUTDOOR) (verde 📋!

⑯INDICADOR DE TEMPERATURA

⑰Lâmpada de temperatura AMBIENTE (ROOM) (verde

⑱MONITOR DE POTÊNCIA

⑲Lâmpada PLASMACLUSTER (azul, verde)

⑳Lâmpada TEMPORIZADOR (TIMER) (Iaranja ⭕)

②Lâmpada FUNCIONAMENTO (OPERATION) (vermelha ☒)

⑳Entrada (Ar)

②3 Tubo de refrigeração e cabo de interligação

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

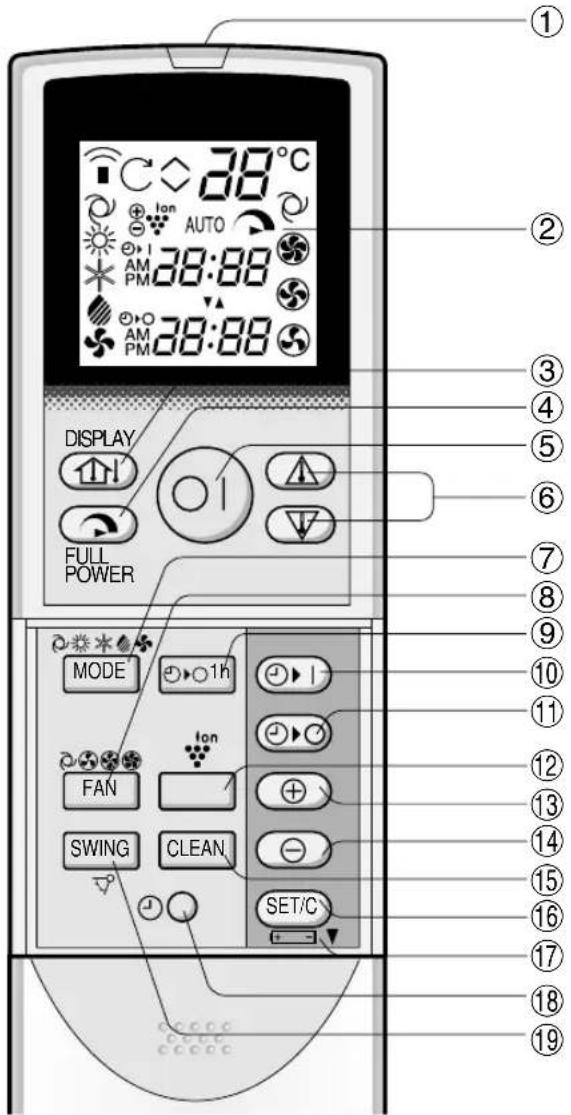

CONTROLO REMOTO

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟o10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38℃ 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°C 38°O 24.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56.56. DISPLAY FULL POWER MODE 1h FAN 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h 1h SET/C

①TRANSMISSOR
② MOSTRADOR LCD (de cristais líquidos)
③Botão MOSTRADOR (DISPLAY)
④ Botão de PLENA FORÇA (FULL POWER)
⑤Botão LIGAR/DESLIGAR (ON/OFF)
⑥Botão TERMOSTATO (THERMO.)
⑦Botão MODO (MODE)
⑧Botão VENTOINHA (FAN)
⑨Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER)
⑩ Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador)

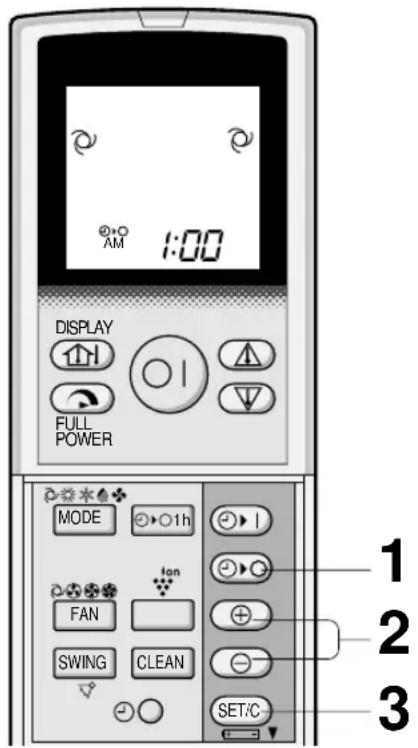

⑪ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador)

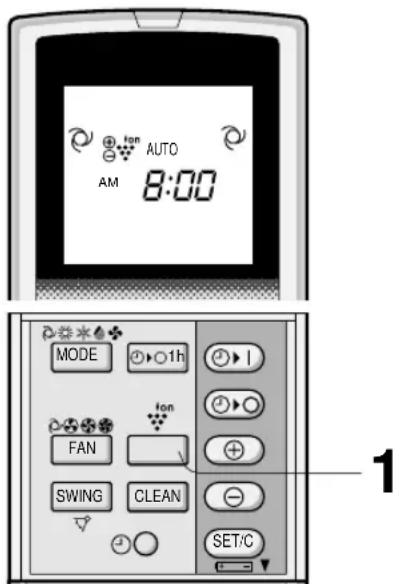

⑫Botão PLASMACLUSTER
⑬ Botão AVANÇAR HORA (TIME ADVANCE)
⑭ Botão RECUAR HORA (TIME REVERSE)
⑮ Botão de AUTO LIMPEZA (SELF CLEAN)
⑯ Botão DEFINIR/ANULAR TEMPORIZADOR (TIMER SET/CANCEL)
⑰Indica que o COMPARTIMENTO DAS PILHAS se encontra debaixo desta marca
⑱ Botão RELÓGIO (CLOCK)
⑲Botão DIRECCIONAR (SWING)

MOSTRADOR LCD DO CONTROLO REMOTO

⑳ REGULAÇÃO DO TERMOSTATO PARA MODOS DE FUNCIONAMENTO AUTOMÁTICO E SECAR
②1SÍMBOLO DE AUTO LIMPEZA
⑳ SÍMBOLO DE TRANSMISSÃO
⑳SÍMBOLOS DE MODOS DE FUNCIONAMENTO

⑳ INDICADOR LIGAR TEMPORIZADOR/RELÓGIO Indica o tempo de ligação do temporizador ou a hora actual.
⑳INDICADOR DESLIGAR TEMPORIZADOR Indica o tempo de desligamento do temporizador ou a regulação do temporizador para uma hora.
⑲SÍMBOLO PLASMACLUSTER

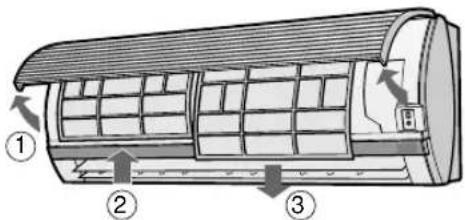

INSTALAÇÃO DO FILTRO DE RECOLHA DE POEIRA É DO FILTRO DESODORIZANTE

O filtro de recolha de poeira e o filtro desodorizante são embalados como acessórios desta unidade. Durante o funcionamento do ar condicionado, os filtros retiram a poeira e o fumo de tabaco do ar e debitam ar limpo.

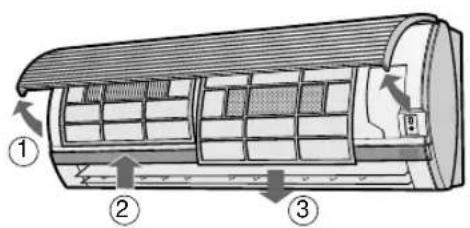

1 Retire os filtros de ar.

①Abra o painel de abrir.
②Empurre os filtros ligeiramente para cima a fim de os desencaixar.
③Puxe os filtros de ar para baixo a fim de os poder tirar.

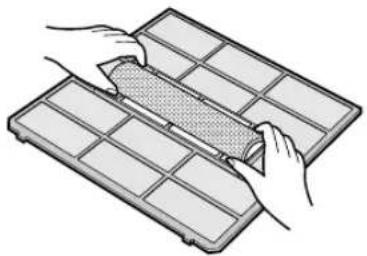

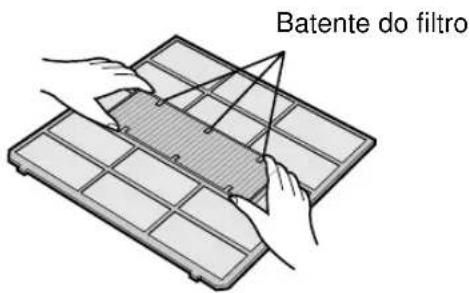

2 Instale o filtro de recolha de poeira e o filtro desodorizante sob os batentes do filtro localizados no filtro de ar.

3 Reinstale os filtros de ar.

① Recoloque os filtros na posição inicial.
②Fecha o painel aberto.
③ Empurre com força para o engatar devidamente no seu lugar.

Precauções

• Os filtros estão selados num saco plástico para preservar o seu efeito de recolha de poeira.
  Não abra o saco até precisar de usar os filtros. (Caso contrário, a vida dos filtros poderá ser encurtada.)
• Não exponha os filtros à luz solar directa. (Caso contrário poderão deteriorar-se.)

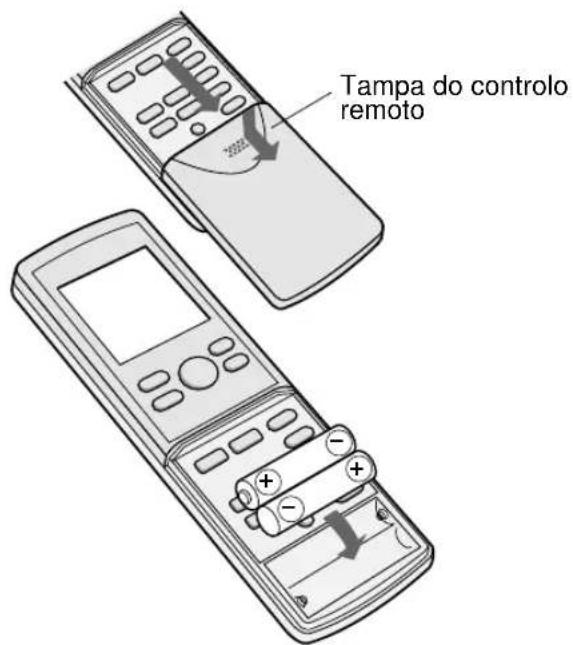

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Retire a tampa do controlo remoto.

2 Insira as pilhas no compartimento assegurando que os pólos ⊕ e ⊖ fiquem correctamente posicionados.

- Se as pilhas estiverem devidamente instaladas aparecerá no mostrador "AM 6:00".

3 Recoloque a tampa.

• A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, depois de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

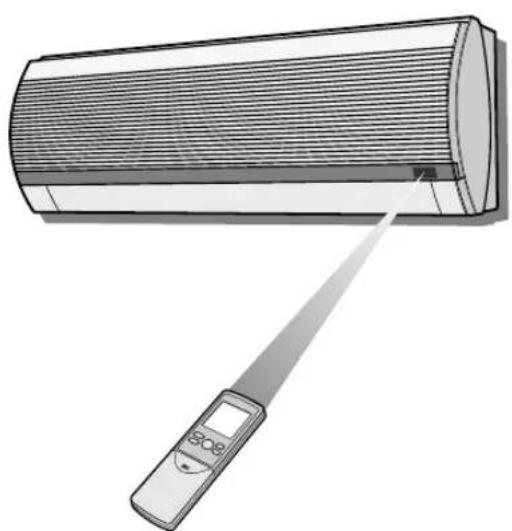

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direcção do receptor da unidade e carregue no botão que pretende accionar. Ouvir-se-á um som quan-ndo a unidade receber o sinal.

• Assegure-se de que não há qualquer objecto, como p.ex., cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

• Não exponha a janela receptora directamente à luz do sol forte, pois os raios solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas para evitar essa exposição directa.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, podem surgir interferências durante a transmissão do sinal.
• A unidade pode ser afectada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outro equipamento que seja utilizado no mesmo quarto.
• Não deixe o controlo remoto exposto à luz directa do sol ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes poderão provocar a sua descoloração ou danificá-los.

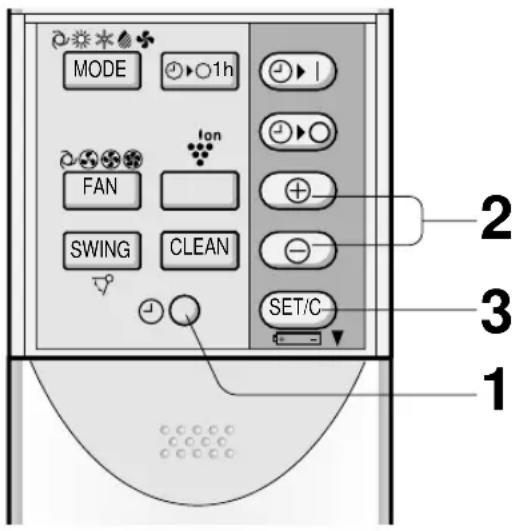

ACERTAR AS HORAS DO RELÓGIO

Existem dois tipos de funcionamento: relógio de 12 horas e relógio de 24 horas.

Exemplo: 5 horas da tarde

Relógio Mostrador
Relógio de 12 horas	PM 5:00
Relógio de 24 horas	17:00

1 Para activar o relógio de 12 horas carregue uma vez no botão RELÓGIO no primeiro passo.

Para activar o relógio de 24 horas, carregue duas vezes no botão RELÓGIO no primeiro passo.

2 Carregue nos botões de AVANÇAR ou RECUAR A HORA para acertar a hora do relógio.

- Mantenha o respectivo botão premido para avançar ou recuar rapidamente a hora visualizada.

3 Carregue no botão DEFINIR/ANULAR (SET/SEC).

- Os dois pontos (:) piscam para indicar que o relógio está a funcionar.

NOTA:

- Estando programado o modo de temporizador, o relógio não pode ser acertado.

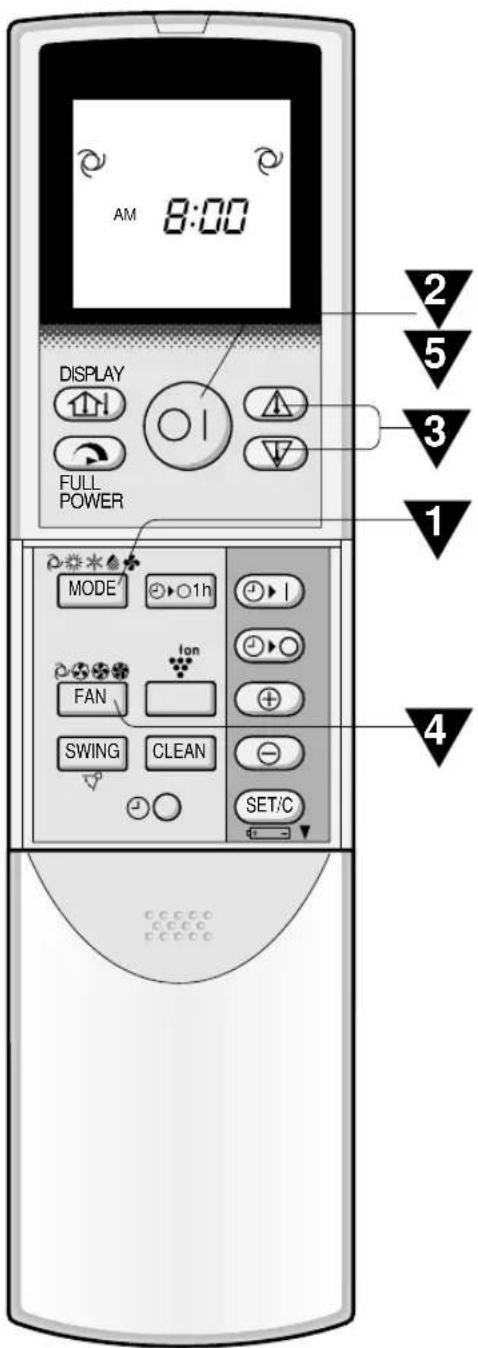

1 Carregue no botão MODO (MODE) para escolher o modo de funcionamento. AUTO- MÁTICO AQUECER ARRE- FECER VENTOINHA SECAR APENAS → ↗ → ↗ → ↗ → ↗ 2 Carregue no botão LIGAR/DESLIGAR para activar a função. • A lâmpada vermelha (☐) FUNCIONAMENTO da unidade acender-se-á. 3 Carregue no botão TERMOSTATO para regular a temperatura desejada. • Em modo AUTOMÁ- TICO e SECAR, a temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C acima a 2°C abaixo da temperatura automaticamente determinada pelo ar condicionado. (Exemplo: 1°C mais alta) ^ 1°C (Exemplo: 2°C mais baixa) √ 2°C • Nos modos ARREFECER e AQUECER, a temperatura pode ser definida dentro da gama de 18 a 32°C. • No modo APENAS VENTOINHA a temperatura não pode ser regulada. 4 Carregue no botão VENTOINHA para determinar a velocidade desejada da ventoinha. AUTOMÁTICO SUAVE LENTO RÁPIDO → ↗ → ↗ → ↗ → ↗ • No modo SECAR, a velocidade da ventoinha encontra-se ajustada em AUTOMÁTICO e não pode ser alterada. • No modo APENAS VENTOINHA, a velocidade da ventoinha não pode ser definida em AUTOMÁTICO. 5 Para desligar a unidade, carregue novamente no botão LIGAR/DESLIGAR. • A lâmpada vermelha (☐) do FUNCIONA- MENTO da unidade desligar-se-á.

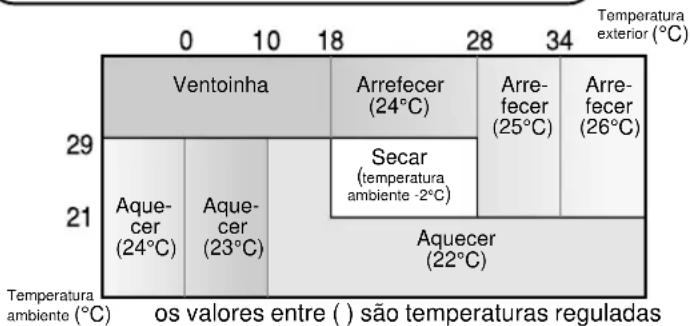

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO, a temperatura e o modo são seleccionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos e Regulações de Temperatura

Durante o funcionamento, se se alterar a temperatura exterior, as regulações da temperatura deslocar-se-ão automaticamente conforme mostra a tabela.

MODO MUDANÇA

Durante as estações em que necessita ARREFECIMENTO durante o dia e AQUECIMENTO à noite ou se a temperatura ambiente se tornar extremamente mais elevada do que a temperatura regulada, devido a equipamento de aquecimento suplementar, o modo trocará automaticamente entre os modos de AQUECER e ARREFECER para manter a temperatura ambiente confortável.

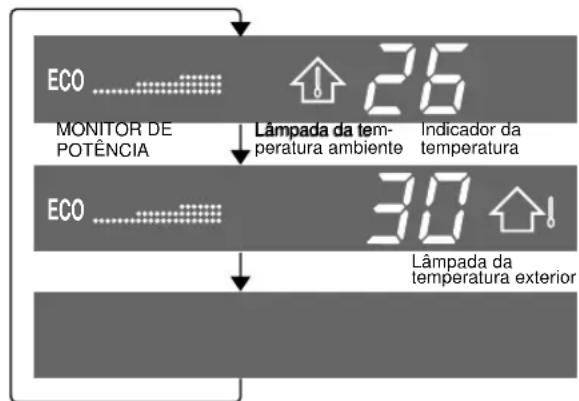

SUGESTÕES ACERCA DO PAINEL INDICADOR

O painel indicador mudará da seguinte maneira, de cada vez que premir o botão de MOSTRADOR (DISPLAY).

DISPLAY FULL POWER

São mostrados a temperatura ambiente e o MONITOR DE POTÊNCIA.

São mostrados a temperatura exterior e o MONITOR DE POTÊNCIA.

Nenhuma indicação.

MONITOR DE POTÊNCIA

Quando a temperatura da sala ou a temperatura exterior for apresentada, o MONITOR DE POTÊNCIA acenderá em 4 níveis para os modos ARREFECER e AQUECER (3 níveis para modo SECAR, para indicar a potência da operação. Quando o ar condicionado estiver a funcionar na plena força nos modos ARREFECER e AQUECER, “Power” acenderá e “Eco” apagará no painel indicador.

NOTAS:

• As temperaturas indicadas são aproximações grosseiras e poderão variar das temperaturas reais.
• Margem de temperatura de serviço.
  Temperatura ambiente: 0°C \~ 40°C ( L_O é indicado quando for inferior a 0°C e H, superior a 40°C.)
  Temperatura exterior: -9°C \~ 45°C ( L_O é indicado quando for inferior a -9°C e H, superior a 45°C.)
• -- é apresentado durante os primeiros 90 segundos de operação enquanto as temperaturas estão a ser detectadas.
• Apenas a temperatura da sala pode ser apresentada durante 5 segundos enquanto a unidade não estiver em funcionamento.

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

A direcção do fluxo do ar é automaticamente pré-definida para permitir um óptimo conforto em cada um dos modos, como seguidamente se indica:

Modo ARREFECER e SECAR Fluxo de ar horizontal
Modos APENAS VENTOINHA e AQUECER	Fluxo de ar diagonal

COMO REGULAR A DIRECÇÃO DO FLUXO DO AR

Carregue uma vez no botão DI- RECCIONAR (SWING) no con- trolo remoto.

- O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECCIONAR (SWING) assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem apresentada no diagrama.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER e SECAR

Modos APENAS VENTOINHA e AQUECER

A margem de regulação é mais restrita que a margem DIRECCIONAR para evitar a formação de água de condensação.

A margem é mais ampla para aumentar a circulação de ar.

DIRECCÃO DO FLUXO HORIZONTAL DO AR

Segure nas aletas de regulação horizontais como ilustrado e regule a direcção do fluxo do ar.

Nunca tente ajustar a aleta de regulação vertical manualmente.

• O ajuste manual destas aletas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controlo remoto.
• Quando os modos ARREFÉCER e SECAR são utilizados por um período prolongado com as aletas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha “SUAVE” durante um longo período de tempo.

Condensação poderá formar-se nas persianas.

MODO DE FUNCIONAMENTO A PLENA FORÇA

Nesta operação, o ar condicionado trabalha em plena força para tornar o compartimento arrefecido ou aquecido tão rapidamente que o poderá utilizar logo após chegar a casa.

PM 6:00 DISPLAY FULL POWER 1

1 Para activar o funcionamento de PLENA FORÇA, pressione o botão de PLENA FORÇA (FULL POWER) durante o funcionamento.

• O controlo remoto mostrará
• O mostrador da temperatura desligar-se-á.

PARA TERMINAR

Pressione de novo o botão de PLENA FORÇA (FULL POWER).

- O funcionamento de PLENA FORÇA também será cancelado quando for mudado o modo de funcionamento ou quando a unidade for desligada.

NOTAS:

• Não poderá utilizar o funcionamento de PLENA FORÇA durante o funcionamento no modo de APENAS VENTOINHA.
• Não pode definir a Temperatura e a velocidade da ventoinha durante a operação em PLENA FORÇA.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade trabalhará durante uma hora a contar do momento em que é activado.

1h MODE 1h I FAN Ion

1 Carregue no botão TEMPORIZADOR DE UMA HORA.

• No mostrador do controlo remoto aparece “☐▶○ ∥”.
• A lâmpada laranja (💡) de TEMPORIZADOR iluminarse-á na unidade.
• A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR TEMPORIZADOR.

- A lâmpada laranja () de TEMPORIZADOR desligarse-á na unidade.

Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR.

- A lâmpada vermelha (☐) de FUNCIONAMENTO e a lâmpada laranja (☐) de TEMPORIZADOR desligarse-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR e DESLIGAR TEMPORIZADOR.
• Quando for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento.
• Se estiverem ajustados LIGAR TEMPORIZADOR e/ou DESLIGAR TEMPORIZADOR, o botão ANULAR TEMPORIZADOR cancela todos os ajustamentos.

SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER

O ionizador dentro do ar condicionado libertará iões em grupo, que são aglomerações de iões positivos ou negativos, para a sala.

Os iões em grupo elimiñam os fungos de bolor no ar, desodorizam/decompõem as moléculas causadoras de odores.

Elimina, desodoriza, decompõe

OPERAÇÃO DE LIMPEZA DO AR

Os iões em grupo libertados para o ar manterão limpo o ar da sua sala.

OPERAÇÃO DE REFRESCAMENTO

lões em grupo negativos que também existem na natureza, serão libertados para o ar na sua sala a um ritmo progressivo, beneficiando o seu refrescamento físico e mental.

OPERAÇÃO AUTOMÁTICA DE PLASMACLUSTER

Um sensor alergénico e um sensor de odores detectarão ar viciado dentro da sala.

A Operação de Limpeza de Ar será executada dentro de um minuto após o ar condicionado detectar ar viciado.

A Operação de Limpeza de Ar e a Operação de Refrescamento serão seleccionadas e executadas automaticamente conforme a grau de viciamento do ar.

A Operação de Limpeza do Ar será executada quando for detectado ar viciado, e a Operação de Refrescamento será executada quando o ar estiver limpo.

OPERAÇÃO DE AUTO LIMPEZA

A Operação Plasmacluster será executada com o modo VENTOINHA o AQUECER, a fim de reduzir o desenvolvimento de fungos de dolor, e secar o interior da unidade de ar condicionado. Utilize a operação nas mudanças de estação.

Fungos de bolôr já desenvolvidos não podem ser eliminados por esta operação.

SUGESTÕES SOBRE O SENSOR ALERGÉNICO E O SENSOR DE ODORES

A que reage o Sensor Alergénico?

- O sensor alergénico reage a fungos de bolor, pólen de plantas/flores, ácaros mortos, poeira, fumo de tabaco etc.

A que reage o Sensor de Odores?

- O Sensor de Odores reage a fumo de tabaco, fumo de escape de motor, odores emitidos por animais, etc.

Os Sensores Alergénico e de Odores poderão também reagir a vapores de insecticidas, cosméticos, álcool, químicos e similares, e a alterações extremas de temperatura/humidade.

OPERAÇÃO DO PLASMACLUSTER

Poderá escolher a OPERAÇÃO AUTOMÁTICA, a OPERAÇÃO DE LIMPEZA DE AR, ou a OPERAÇÃO DE REFRESCAMENTO do PLASMACLUSTER.

1 Durante a operação, prima o botão PLASMA-CLUSTER para seleccionar o modo.

PLASMACLUSTER AUTOMÁTICO LIMPEZA DE AR REFRESCAMENTO CANCELAR

• Na operação LIMPEZA DO AR, a lâmpada azul PLASMAČLUSTER na unidade acende.
• Na operação REFRESCAMENTO, a lâmpada verde PLASMACLUSTER na unidade acende.

PARA TERMINAR

Prima o botão PLASMACLUSTER até o símbolo PLASMACLUSTER do mostrador do controlo remoto desaparecer.

- Alâmpada PLASMACLUSTER da unidade apaga.

NOTAS:

• A regulação da operação PLASMACLUSTER será memorizada e funcionará no mesmo modo na próxima vez que ligar o ar condicionado.
• Para desligar a lâmpada PLASMÁCLÚSTER, prima o botão MOSTRADOR (DISPLAY).

OPERAÇÃO DE AUTO LIMPEZA

1 Prima o botão AUTO LIMPEZA (CLEAN) enquanto a unidade não estiver a funcionar.

• O controlo remoto apresenta “C”.
• A luz vermelha FUNCIONAMENTO (☐) e a luz azul PLASMACLUSTER da unidade acendem.
• A unidade pára ao fim de quarenta minutos.
• O tempo de operação remanescente será indicado no INDICADOR DE TEMPERATURA da unidade interior em contagem decrescente de minutos.

PARA TERMINAR

Prima o botão de AUTO LIMPEZA (CLEAN). Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR.

- A luz vermelha FUNCIONAMENTO (☐), a luz azul PLASMACLUSTER e o INDICADOR DE TEMPERATURA da unidade apagarão.

NOTA:

- Não pode definir a temperatura, velocidade da ventoinha, direcção do fluxo de ar ou regulação do temporizador durante a operação de AUTO LIMPEZA.

FUNCIONAMENTO COM O TEMPORIZADOR

NOTA:

Antes de acertar o temporizador, verifique primeiro se a hora do relógio está certa.

DESLIGAR TEMPORIZADOR

1 Carregue no botão DESLIGAR TEMPO-RIZADOR (💡○).
2 O indicador DESLIGAR TEMPORIZADOR começa a piscar; carregue nos botões AVANÇAR HORA ou RECUAR HORA para acertar a hora desejada. (A hora pode ser regulada em passos de 10 minutos.)
3 Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACERTAR TEMPORIZADOR (SET/C).

- A lâmpada laranja (💡) TEMPORIZADOR na unidade acender-se-á.

- Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM DESLIGA- MENTO POR TEMPORIZADOR

Quando está activo o modo de funcionamento TEMPORIZADOR DESLIGADO a temperatura do quarto é regulada automaticamente para evitar que o quarto fique demasiado quente ou demasiado frio enquanto você está a dormir. (Função automática nocturna)

MODO ARREFECER/SECAR:

- Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada no termostato.

MODO AQUECER:

- Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

NOTA:

- A função automática nocturna não será activada se o aparelho estiver a funcionar no modo APENAS VENTOINHA.

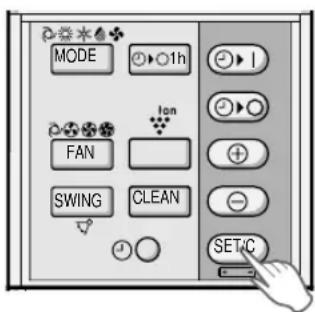

PARA TERMINAR O MODO TEMPORIZADOR

Pressione o botão de ANULAR TEMPO-RIZADOR.

• A lâmpada laranja (de TEMPORIZADOR (SET/C) desligar-se-á na unidade.
• No controlo remoto é visualizada a hora actual.

- De qualquer modo se o LIGAR TEMPORIZADOR, DESLIGAR TEMPORIZADOR e TEMPORIZADOR DE UMA HORA estiver activado, o botão de ANULAR TEMPORIZADOR cancela todos os ajustamentos.

PARA MODIFICAR A HORA

Primeiro anule o TEMPORIZADOR e, a seguir, volte a defini-lo.

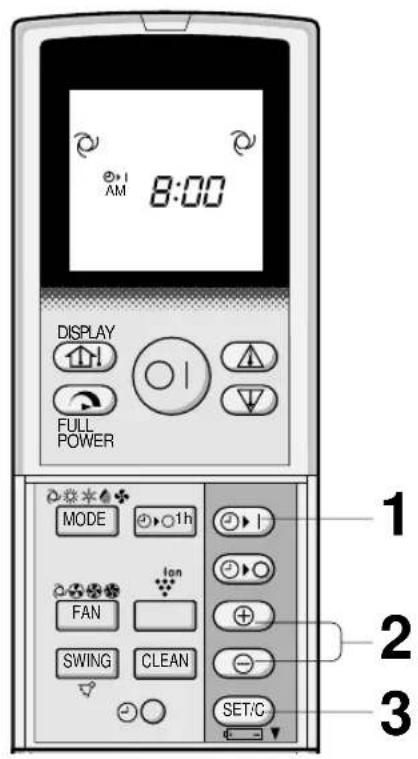

LIGAR TEMPORIZADOR

1 Carregue no botão LIGAR TEMPORIZADOR (💡)
2 O indicador LIGAR TEMPORIZADOR começa a piscar; carregue nos botões AVANÇAR HORA ou RECUAR HORA para acertar a hora desejada. (A hora pode ser regulada em passos de 10 minutos.)
3 Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACERTAR TEMPORIZADOR (SET/C).

• A lâmpada laranja ( ⭕) TEMPORIZADOR na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

4 Escolha a condição de funcionamento.

- A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

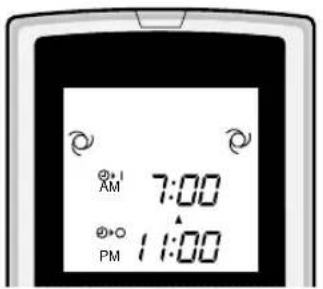

UTILIZAÇÃO COMBINADA LIGAR E DESLIGAR TEMPORIZADORES

Pode-se combinar a utilização dos temporizadores LIGAR e DESLIGAR.

7:00 11:00

Exemplo:

Parar o funcionamento às 11:00 da noite e retomar o funcionamento (utilizando as mesmas regulações) de modo a obter a temperatura desejada no quarto às 7:00 da manhã.

1 Regule, estando o aparelho em funcionamento, DESLIGAR TEMPORIZADOR para as 11:00 da noite.
2 Regule LIGAR TEMPORIZADOR para as 7:00 da manhã.

As setas (▼ou▲) entre o indicador LIGAR TEMPORIZADOR e o indicador DESLIGAR TEMPO-RIZADOR mostram qual será o primeiro temporizador a ser activado.

NOTAS:

• Não se pode programar os temporizadores LIGAR e DESLIGAR para temperaturas ou outras regulações diferentes.
• Qualquer um dos temporizadores pode ser programado com prioridade em relação ao outro.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ACTIVAR

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

- A lâmpada vermelha (☐) de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO.

- A regulação da velocidade da ventoinha e da temperatura são ajustadas em AUTOMÁTICO.

PARA DESACTIVAR

Carregue novamente no botão AUX. no painel de comando.

- A lâmpada vermelha (☐) de FUNCIONAMENTO na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

H L ADJX

SELECTOR DE POTÊNCIA (apenas para o modelo AY-XP13CE)

Quando instalar o ar condicionado numa residência com uma capacidade pequena de corrente eléctrica, rode o SELECCIONADOR DE POTÊNCIA para "L". O ar condicionado funcionará com potência reduzida e poderá ser evitado o disparo do disjuntor do circuito ou queimar um fusível provocado por excesso de consumo de energia.

• Será reduzida a capacidade de ARRE-FECIMENTO ou AQUECIMENTO quando funcionar na regulação "L".
• Consulte o seu revendedor ou um técnico qualificado se obtiver disparos do disjuntor do circuito ou queimar o fusível frequentemente mesmo quando regular para o ajustamento "L".

	AY-XP13CE
Ampere máximona regulação “H”	12 A
Ampere máximona regulação “L”	8 A

H E AUX.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFE-CIMENTO	limite superior 23°C	32°C B.S. 43°C B.H. -	B.S.
	limite inferior	21°C B.S. 21°C 15°C B.H. -	B.S.
AQUE-CIMENTO	limite superior	27°C B.S. 24°C -	B.S. 1
	limite inferior	20°C B.S. -8.5°C -	C B.S. -9.5°C B.H.

B.S. = Bolbo seco B.H. = Bolbo húmido

- O dispositivo de protecção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.

- Se o ar tiver uma humidade superior a 80% pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER ou SECAR.

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente. Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam activas antes da falta de corrente, excepto as regulações do temporizador. Se os temporizadores estiverem activados, terão de ser reactivados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER, a ventoinha interior pode não ligar, por dois a cinco minutos depois da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos afim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior, deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.
• Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer o quarto, dado que esta unidade funciona com um sistema de circulação de ar forçado.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo ARREFECER para uma temperatura 1°C acima da temperatura desejada e 2°C abaixo no modo AQUECER pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando a exposição directa ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECCÃO DO FLUXO DE AR PARA OBTAR A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

- A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

①Levante o painel.
②Empurre os filtros ligeiramente para cima a fim de os desencaixar.
③Puxe os filtros de ar para baixo a fim de os poder tirar.

3 RETIRE O FILTRO DESODORIZANTE E O FILTRO DE RECOLHA DE POEIRA DOS FILTROS DE AR

4 LIMPE OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à som-bra antes de os voltar a instalar.

5 REINSTALE O FILTRO DESODORIZANTE E O FILTRO DE RECOLHA DE POEIRA

6 REINSTALE OS FILTROS

① Recoloque os filtros na posição inicial.
② Feche o painel da frente.
③ Empurre com força para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe directamente com água. Poderá originar um choque eléctrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO APÓS ÉPOCA DE AR CONDICIONADO

1 Opere a unidade em OPERAÇÃO DE AUTO LIMPEZA para permitir que o mecanismo seque completamente.
2 Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado.
3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO APÓS ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos.
2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho.
3 Controle periodicamente a armação de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

LIMPEZA DO FILTRO DESODORIZANTE (VERDE)

O filtro deverá ser limpo ao fim de todos os 3 a 6 meses.

1 Retire o filtro desodorizante dos filtros de ar.
2 Emirja o filtro desodorizante numa solução de detergente suave durante 10 a 20 minutos.

Enxagúe cuidadosamente com água e seque completamente ao sol.

3 Instale o filtro desodorizante limpo sob os batentes do filtro localizados nos filtros de ar.

3 REINSTALE OS FILTROS DE AR

NOTA:

• É necessária a substituição num intervalo de 3 anos, pois o efeito desodorizante deteriorar-se-á.
  Estão disponíveis novos filtro no revendedor mais próximo de si.

Filtro de substituição: Tipo AZ-F910C

MUDANÇA DO FILTRO DE RECOLHA DE POEIRA (CINZENTO)

O filtro deverá ser mudado ao fim de todos os 3 a 6 meses.

Batente do filtro

1 REMOVA OS FILTROS DE AR
2 MUDE O FILTRO DE RECOLHA DE POEIRA

1 Retire o filtro de recolha de poeira velho dos filtros de ar.

2 Instale o novo filtro de recolha de poeira, com o lado negro para cima, sob os batentes de filtro localizados nos filtros de ar.

3 REINSTALE OS FILTROS DE AR

NOTA:

- O filtro de recolha de pó, sujo não pode ser lavado para reutilização. Estão disponíveis novos filtro no revendedor mais próximo de si.

Filtro de substituição: Tipo AZ-F900C

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funcionará se for ligada imediatamente após ter sido desligada. A unidade não funcionará imedia-tamente após o modo de funcionamento ter sido alterado. Esta característica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento.	RUÍDO SIBILANTE O ruído suave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA No modo de funcionamento ARREFECER e SECAR, pode-se verificar por vezes a exis-tência de vapor de água na saída de ar devi-do à diferença de temperatura entre o ar inte-rior do quarto e o ar descarregado pela unidade. No modo de funcionamento a AQUECER , pode sair vapor de água da unidade durante a descongelação.
NÃO SAI AR QUENTE DA UNIDADE A unidade está na fase de pré-aquecimento ou de descongelação.
CHEIROS Cheiros das carpetes ou dos móveis e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.	A UNIDADE EXTERIOR NÃO PÁRA Após parar o funcionamento, a unidade exte-rior continuará a rodar a sua ventoinha durante cerca de um minuto para arrefecer a unidade.
RUÍDO A ESTALAR A unidade poderá produzir um ruído a estalar. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.	ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLUSTER Este é o cheiro do ozono gerado pelo ionizador. A densidade do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente, e a sua densidade na sala não aumentará.
É EMITIDO UM ZUMBIDO BAIXO Este som é emitido quando a unidade gera grupos de iões.
Durante a OPERAÇÃO PLASMACLUSTER AUTOMÁTICA, o ar condicionado funciona em OPERAÇÃO REFRESCAMENTO mesmo quando houver odores na sala.No caso por exemplo, em que exista muito fumo de tabaco na sala antes do ar condicionado ser ligado, o SENSOR DE ODORES poderá não reagir.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de chamar o serviço de assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros. Se estiverem sujos, limpe-os.	Controle a unidade exterior para verificar se não está alguma coisa a obstruir a entrada ou a saída de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as janelas e as portas estão bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não seja alcançada.	Verifique se estão quaisquer aparelhos que produzam calor a funcionar no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO
Verifique se as pilhas do controlo remoto estão descarregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apontar devidamente na direcção da janela receptora do aparelho.	Verifique se as pilhas do controlo remoto estão colocadas com a polaridade correcta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO, lâmpada de TEMPORIZADOR e o INDICADOR DE TEMPERATURA no painel dos indicadores.
