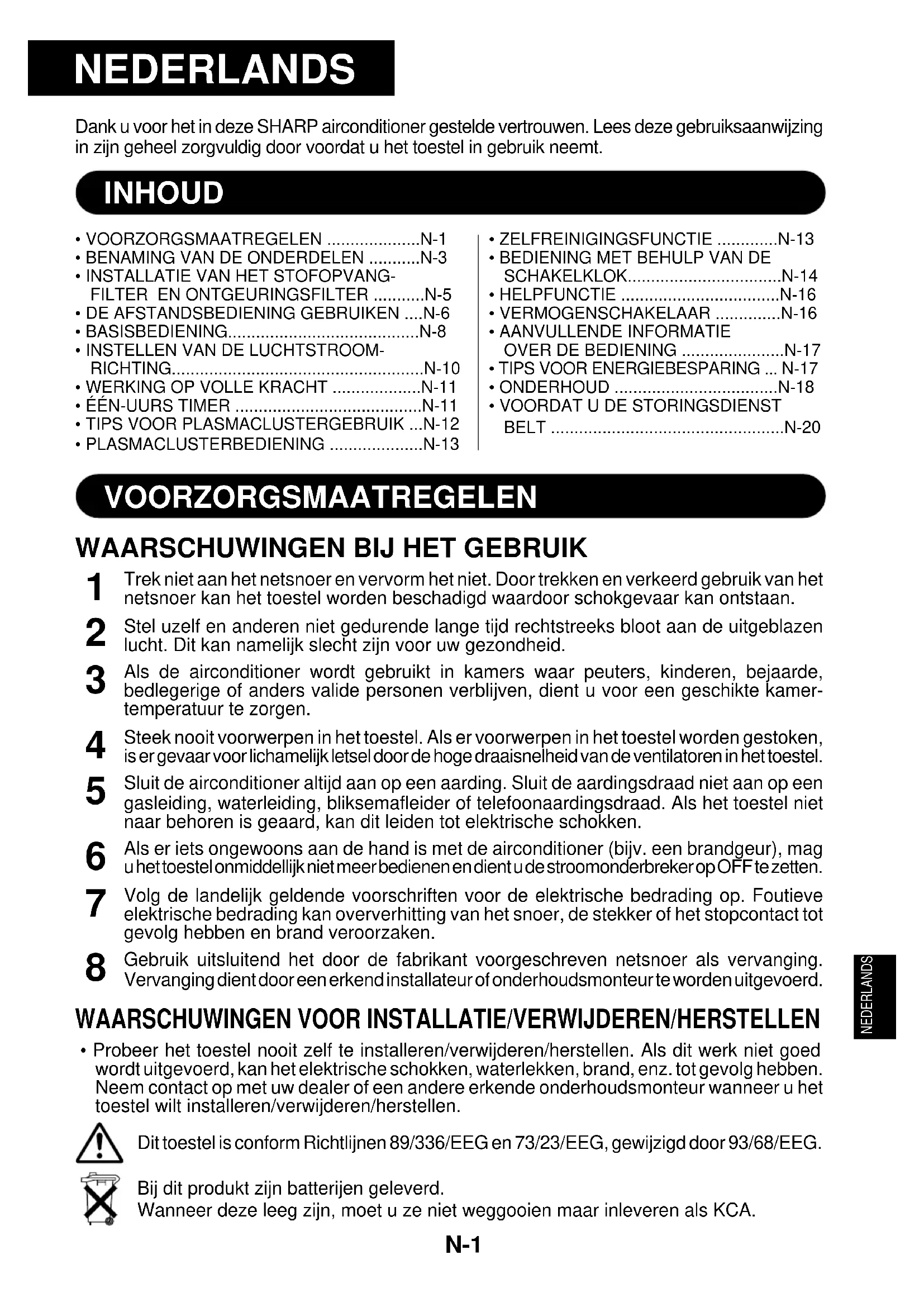

GEBRUIKSAANWIJZING AEX13BE SHARP

Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van hetnetsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan. Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazenlucht. Dit kan namelijk slecht zijn voor uw gezondheid. Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarde,bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamer-temperatuur te zorgen. Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken,is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel. Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op eengasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel nietnaar behoren is geaard, kan dit leiden tot elektrische schokken. Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), magu het toestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op OFF te zetten. Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieveelektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact totgevolg hebben en brand veroorzaken. Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging.Vervanging dient door een erkend installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE/VERWIJDEREN/HERSTELLEN

• Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goedwordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben.Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u hettoestel wilt installeren/verwijderen/herstellen.Dit toestel is conform Richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.Bij dit produkt zijn batterijen geleverd.Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA. VOORZORGSMAATREGELENVOORZORGSMAATREGELEN

Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan.

Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken.

Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt.

Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

Zet niets op de buiten-unit en ga er niet op staan; anders kan het voorwerp of de persoon er af vallen en letsel oplopen.

Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.

Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.

Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan.

Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnen in het toestel draait een ventilator die u eventueel zou kunnen verwonden.

Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen.

Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht. Let erop dat jonge kinderen niet met de airconditioner spelen.

WAARSCHUWINGEN BIJ DE PLAATSING/INSTALLATIE

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie. Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.

• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan. Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.

• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed ligt, kunnen de kamer, meubelen, enz. nat worden.

• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen. N-2NEDERLANDS

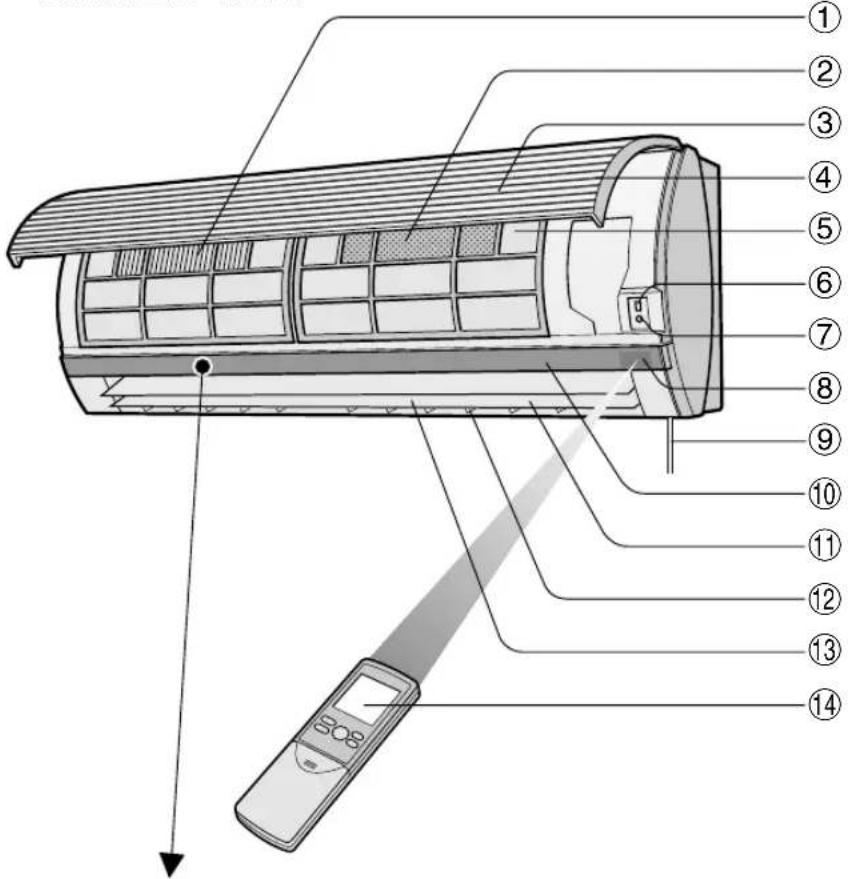

BENAMING VAN DE ONDERDELEN

1 STOFOPVANGFILTER (niet-wasbaar) 2 ONTGEURINGSFILTER (wasbaar) 3 Inlaat (lucht) 4 Opklapbaar paneel 5 Luchtfilters 6 VERMOGENSCHAKELAAR (alleen voor AY-XP13CE) 7 HELP-toets (AUX.) 8 ONTVANGST-venster 9 Netsnoer 0 Indicatorpaneel q Verticaal instelbare jaloezieën w Horizontaal instelbare jaloezieën e Uitlaat (lucht) r Afstandsbediening t BUITEN-temperatuurindicator (groen

y TEMPERATUURINDICATOR u KAMER-temperatuurindicator (groen ) i VERMOGENSCONTROLE- INDICATOR o PLASMACLUSTER-indicator (blauw, groen) p SCHAKELKLOK-indicator (oranje ) a BEDRIJF-indicator (rood ) BUITEN-UNIT OPMERKING: De toestellen kunnen in werkelijkheid iets verschillen van bovenstaande afbeeldingen. BINNEN-UNIT s Inlaat (lucht) d Koelstofbuis en tussenkabel f Afvoerslang g Uitlaat (lucht) N-3 ECO POWER

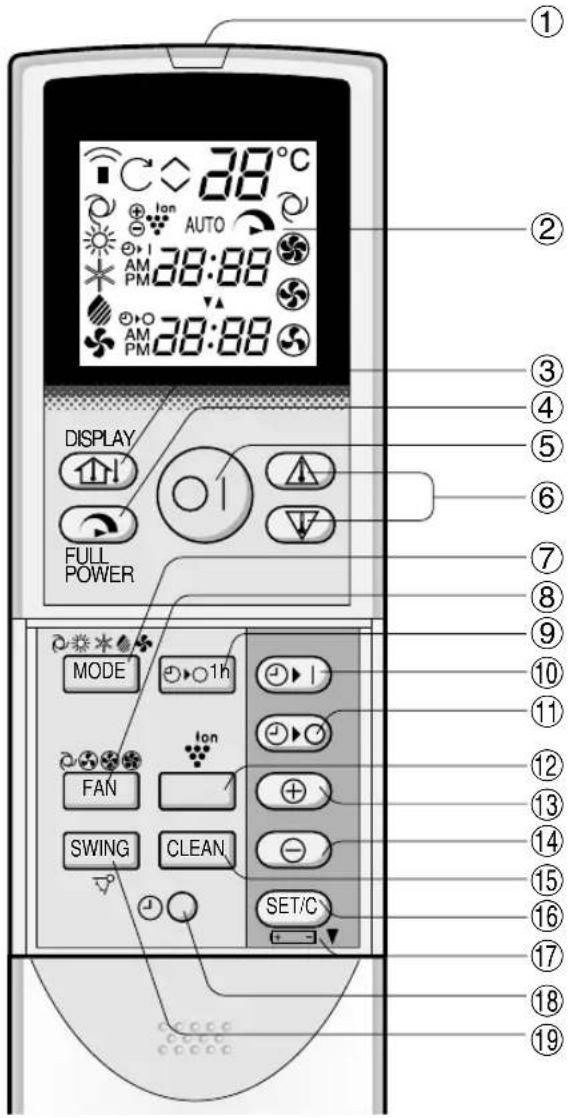

AFSTANDSBEDIENING 1 ZENDER 2 DISPLAY (LCD-scherm) 3 DISPLAY-toets 4 VOLLE KRACHT-toets (FULL POWER) 5 AAN/UIT-toets 6 THERMOSTAAT-toets 7 FUNCTIE-toets (MODE) 8 VENTILATOR-toets (FAN) 9 ÉÉN-UURS TIMER-toets 0 TIMER AAN-toets (voor instelling van de timer) q TIMER UIT-toets (voor instelling van de timer) w PLASMACLUSTER-toets e TIJD VOORUIT-toets r TIJD ACHTERUIT-toets t ZELFREINIGING-toets (CLEAN) y TIMER INSTEL/ANNULEER-toets (SET/C) u Duidt aan dat het BATTERIJVAK zich onder dit teken bevindt i KLOK-toets o ZWENK-toets (SWING) j TIMER AAN-INDICATOR/KLOK Duidt de ingestelde tijd van de aan-timer of de huidige tijd aan. k TIMER UIT-INDICATOR Duidt de ingestelde tijd voor de uit-timer of de één-uurs timer aan. l PLASMACLUSTERSYMBOOL N-4 p THERMOSTAATINSTELLING VOOR AUTO-

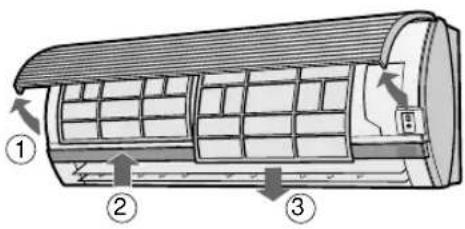

Het stofopvangfilter en het ontgeuringsfilter zijn verpakt als accessoires van dit toestel. Tijdens de werking van de airconditioner verwijderen de filters stof en tabaksrook uit de lucht en voeren ze zuivere lucht af.

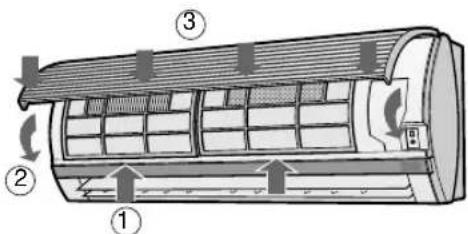

Verwijder de luchtfilters. 1 Open het opklapbare paneel. 2 Druk de luchtfilters iets omhoog om ze te ontgrendelen. 3 Trek de luchtfilters omlaag en verwijder ze.

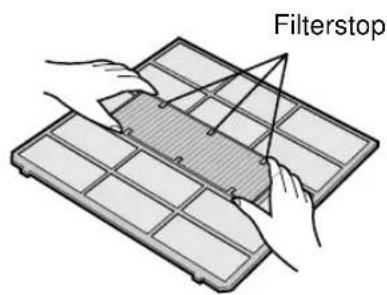

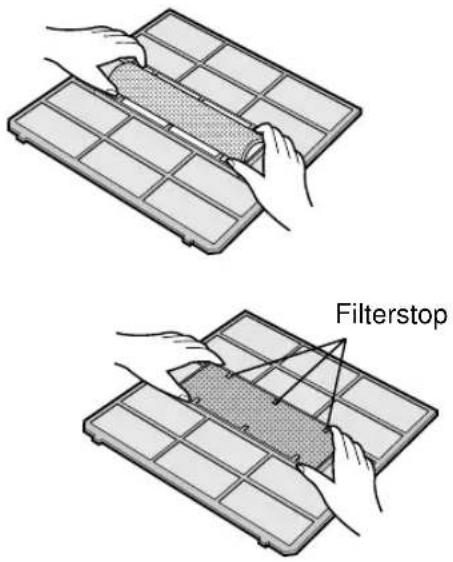

Plaats het stofopvangfilter en het ontgeuringsfilter onder de filterstoppen op het luchtfilter.

Plaats de luchtfilters terug. 1 Plaats de luchtfilters terug in de oorspronkelijke stand. 2 Sluit het opklapbare paneel. 3 Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen. Voorzorgsmaatregelen

• De filters zitten verzegeld in een plastic zak om hun stofopvangeffect te bewaren. Open de zak niet voordat u de filters gaat gebruiken. (Anders zal de levensduur van de filters afnemen.)

• Stel de filters niet bloot aan direct zonlicht. (Anders zal de kwaliteit ervan verminderen.) STOFOPVANGFILTER (grijs)Plaats de zwarte zijde naar boven.FilterstopONTGEURINGSFILTER (groen)Filterstop N-5

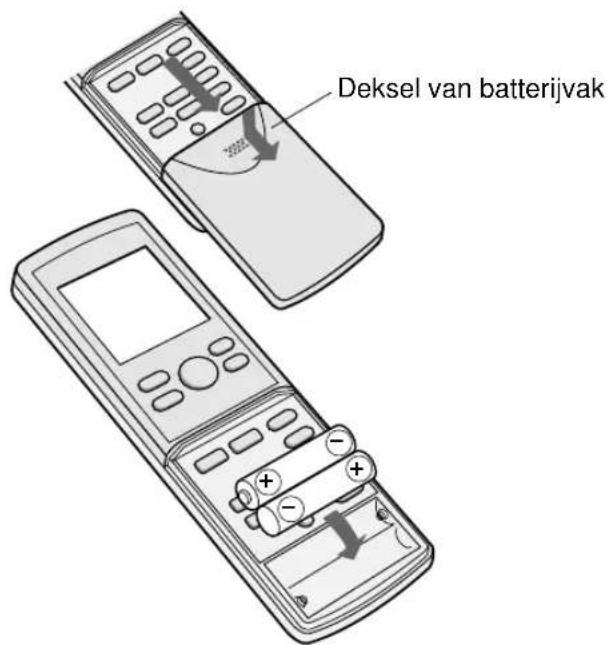

Verwijder het deksel van deafstandsbediening. Leg twee batterijen in het vaken let hierbij op de polen ± en—.• Op het display verschijnt “AM6:00” wanneer de batterijenjuist zijn geplaatst. Plaats het deksel terug.

• Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar.
• Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk wordenvervangen door nieuwe batterijen van hetzelfde type.• Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert,verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug.• Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurendelangere tijd niet wordt gebruikt. Richt de afstandsbediening op het ontvangstvenster van de binnen- unit en druk op de gewenste toets. De eenheid geeft een geluids- signaal wanneer het signaal van de afstandsbediening is ontvangen.
• Zorg ervoor dat er geen gordijnen ofandere voorwerpen tussen de afstands-bediening en de binnen-unit zijn.• De afstandsbediening heeft een bereikvan ongeveer 7 meter. BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

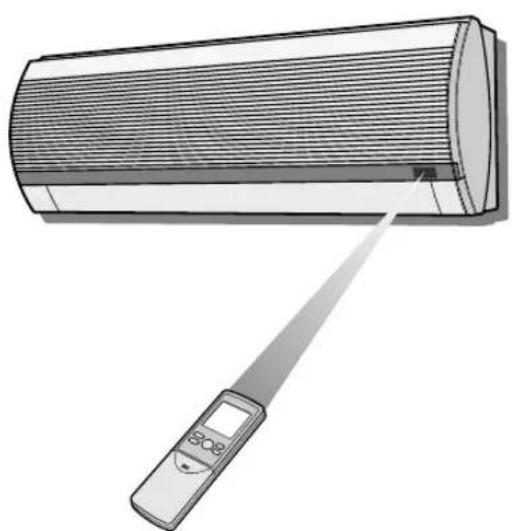

DE AFSTANDSBEDIENING GEBRUIKEN

Deksel van batterijvak

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat hierdoor de afstandsbediening wordt gehinderd. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.

• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.

• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.

• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

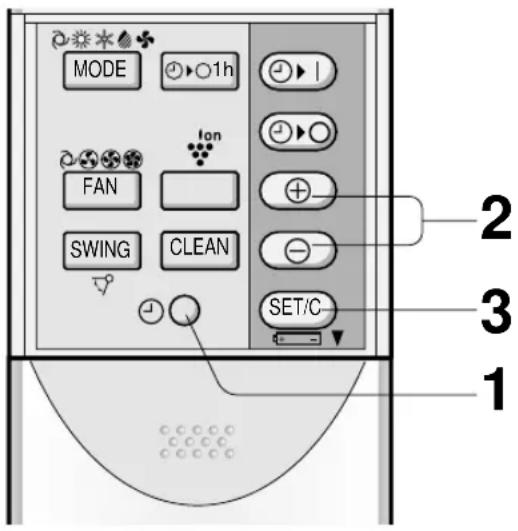

INSTELLEN VAN DE HUIDIGE TIJD

Er zijn twee tijdsaanduidingen: 12-uuraanduiding en 24- uuraanduiding.

Om de 12-uuraanduiding in te stellen, drukt u eenmaal op de KLOK-toets in de eerste stap. Om de 24-uuraanduiding in te stellen, drukt u tweemaal op de KLOK-toets in de eerste stap.

Druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de huidige tijd in te stellen.

• Houd de toets ingedrukt om de tijdsaanduiding op het display snel te doen vooruit- of achteruitlopen.

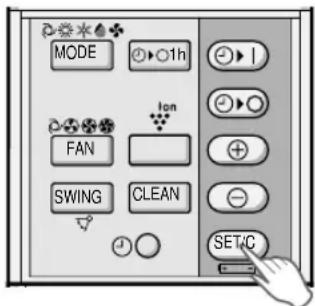

Druk op de SET/C-toets.

• De dubbelepunt (:) knippert om aan te duiden dat de klok in werking is. OPMERKING:

• De huidige tijd kan niet worden ingesteld wanneer de timer wordt gebruikt.

Druk op de THERMOSTAAT-toets om de gewenste temperatuur in te stellen.

• Bij de AUTOMATI- SCHE bediening en in de functie DRO- GEN kan de tempera- tuur worden gewijzigd in stappen van 1°C en binnen een bereik van 2°C hoger tot 2°C lager dan de tempera- tuur die automatisch door de airconditioner wordt bepaald.

• Bij de functies KOELEN en VERWARMEN kan de temperatuur worden ingesteld binnen een bereik van 18 tot 32°C.

• Bij de functie VENTILEREN kan geen temperatuur worden ingesteld.

Druk op de AAN/UIT-toets om het toestel in te schakelen.

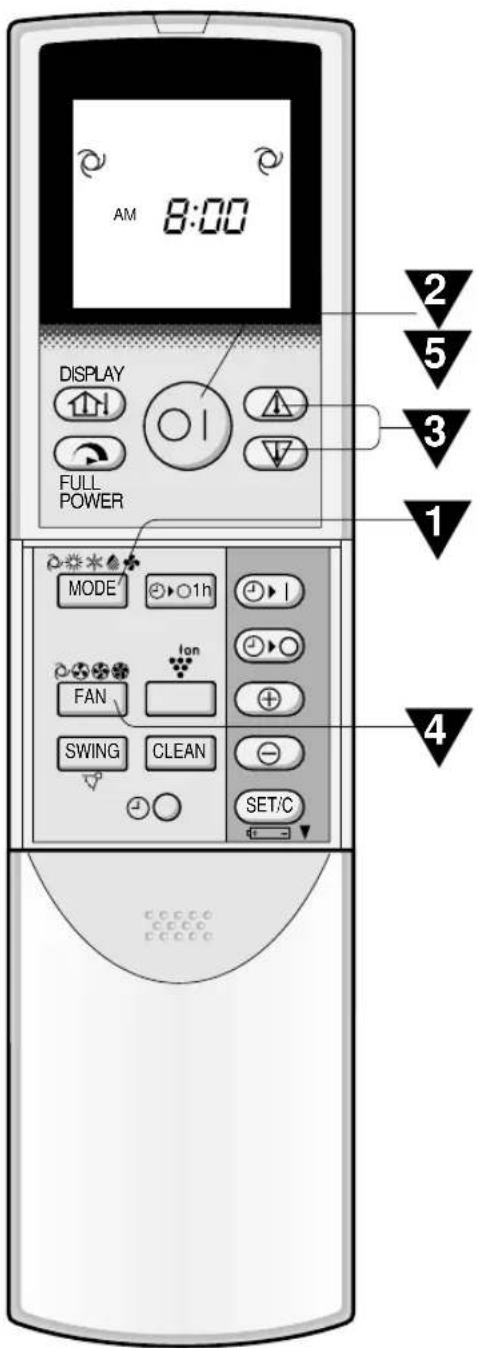

Druk op de FUNCTIE-toets (MODE) om de gewenste functie in te schakelen.

• Bij de functie DROGEN kan de ventilator- snelheid niet worden ingesteld.

• Bij de functie VENTILEREN kan de ventilator- snelheid niet op AUTOMATISCH worden ingesteld. Druk opnieuw op de AAN/UIT-toets om het toestel uit te schakelen.

• De rode BEDRIJF-indicator ( ) gaat uit. Druk op de VENTILATOR-toets (FAN) om de gewenste ventilatorsnelheid in te stellen. AUTO ZACHT LAAG HOOG(Voorbeeld: 1°C hoger)

(Voorbeeld: 2°C lager) 4NEDERLANDS ECO ECO N-9 Als tijdens de werking de buitentemperatuur wijzigt, zullen de temperatuurinstellingen automatisch verschuiven zoals getoond op de grafiek.

VERANDERING VAN STAND

In seizoenen waarin u overdag KOELEN en ’s nachts VERWARMEN nodig heeft, of wanneer de kamertemperatuur veel hoger oploopt dan de temperatuurinstelling, schakelt het toestel automatisch over tussen de standen VERWARMEN en KOELEN om een gerieflijke kamertemperatuur te handhaven.

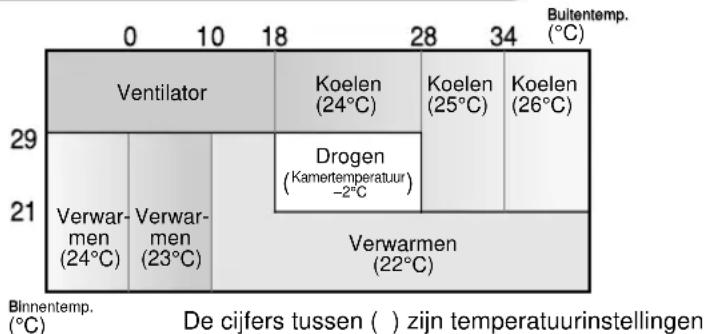

TIPS VOOR DE AUTO FUNCTIE

Als het toestel is ingeschakeld worden in de AUTO stand de temperatuurinstelling en de stand automatisch gekozen op basis van de kamertemperatuur en de buitentemperatuur. Functies en temperatuurinstellingen

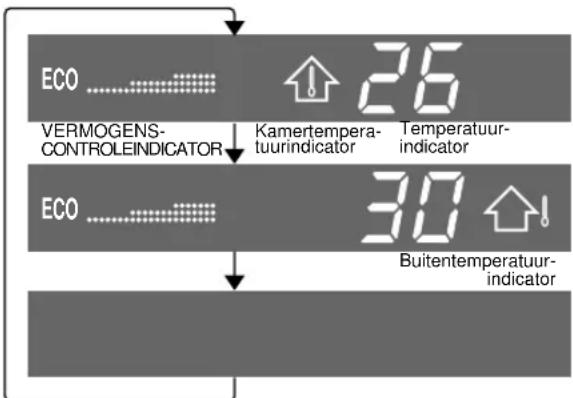

TIPS VOOR HET INDICATORPANEEL

Telkens wanneer u op de DISPLAY-toets drukt, zal het indicatorpaneel veranderen op de volgende manier. De kamertemperatuur en het VERMOGENSCONTROLEINDI- CATOR verschijnen op het display. De buitentemperatuur en het VERMOGENSCONTOLEINDI- CATOR verschijnen op het display. Er verschijnt niets op het display. VERMOGENSCONTROLEINDICATOR Wanneer de kamer- of buitentemperatuur op het display verschijnt, zal het VERMOGENSCONTROLEINDICATOR oplichten in vier niveaus voor de functies KOELEN en VERWARMEN (3 niveaus voor de functie DROGEN), om het werkingsvermogen aan te duiden. Wanneer de airconditioner met maximumvermogen werkt in de functies KOELEN en VERWARMEN, zal op het indicatorpaneel de aanduiding “Power” oplichten en “Eco” uitgaan. OPMERKINGEN:

• De temperaturen die verschijnen op het display zijn waarden bij benadering en kunnen afwijken van de eigenlijke temperaturen.

• Temperatuurweergavebereik Kamertemperatuur: 0°C ~ 40°C ( verschijnt op het display wanneer de temperatuur minder dan 0°C bedraagt en verschijnt wanneer de temperatuur meer dan 40°C bedraagt.) Buitentemperatuur: -9°C ~ 45°C ( verschijnt op het display wanneer de temperatuur minder dan -9°C bedraagt en verschijnt wanneer de temperatuur meer dan 45°C bedraagt.)

verschijnt op het display tijdens de eerste 90 seconden van de bediening terwijl de temperaturen worden gedetecteerd.

• Alleen de kamertemperatuur kan gedurende 5 seconden verschijnen op het display wanneer het toestel niet in werking is. Kamertempera-tuurindicatorTemperatuur-indicatorVERMOGENS-CONTROLEINDICATORBuitentemperatuur-indicatorDISPLAY FULL POWERDe cijfers tussen ( ) zijn temperatuurinstellingen

VERTICALE LUCHTSTROOMRICHTING Voor optimaal comfort wordt de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel laat zien:

INSTELLEN VAN DE LUCHTSTROOMRICHTING

De functies KOELENen DROGENDe functies VENTILERENen VERWARMENHet instelbereik is be-perkter dan het ZWENK-bereik om condensd-ruppels te voor-komen.Het instelbereik is gro-ter, zodat de luchtstroomnaar de vloer kan wor-den gericht. Pak de horizontaal instelbare jaloezieën vast zoals de afbeel- ding laat zien en stel de lucht- stroomrichting naar voorkeur in. Druk eenmaal op de ZWENK- toets (SWING) van de afstands- bediening.

• De stand van de verticaal instelbare jaloezieën verandert voortdurend. Druk nogmaals op de ZWENK- toets (SWING) wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stilgezet bin- nen het bereik op de afbeelding.

• De gewijzigde positie wordt in het geheugen opgeslagen en de volgende keer dat u het toestel gebruikt wordt automatisch dezelf- de positie ingesteld. Instelbereik LET OP Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.

• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan. Wanneer de airconditioner met de ventilatorsnelheid “ZACHT” wordt gebruikt, mogen de horizontaal instelbare jaloezieën niet gedurende langere tijd in de uiterste standen naar links of rechts worden gezet . Anders kan zich condens op de jaloezieën vormen. HORIZONTALE LUCHTSTROOMRICHTINGNEDERLANDS N-11

WERKING OP VOLLE KRACHT

In deze stand werkt de airconditioner met het maximumvermogen en koelt of verwarmt hij de kamer zodanig snel dat u het toestel kunt inschakelen wanneer u net bent thuisgekomen.

Op het display van de afstandsbediening verschijnt “ ”.• De oranje SCHAKELKLOK-indicator ( ) op het toestelbegint te branden.• Het toestel wordt na een uur automatisch uitgeschakeld. UITSCHAKELEN Druk op de TIMER ANNULEER-toets (SET/C).

• De oranje SCHAKELKLOK-indicator ( ) op het toestelgaat uit. U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.
• De rode BEDRIJF-indicator ( ) en de oranje SCHAKEL-KLOK-indicator ( ) op het toestel gaan uit.

Wanneer de ÉÉN-UURS TIMER wordt ingeschakeld, wordt het toestel na één uur automatisch uitgeschakeld. ÉÉN-UURS TIMER

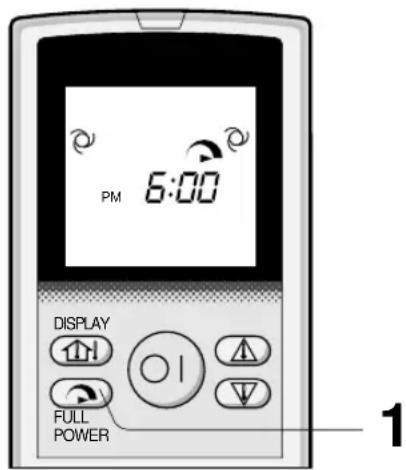

Om de werking op VOLLE KRACHT te activeren, drukt u tijdens de bediening op de VOLLE KRACHT-toets (FULL POWER).

• Op het display van de afstandsbediening verschijnt“ ”.• De temperatuursaanduiding zal uitgaan. UITSCHAKELEN Druk nogmaals op de VOLLE KRACHT-toets (FULL POWER).
• De werking op VOLLE KRACHT wordt eveneensgeannuleerd bij wijziging van de bedieningsfunctie ofbij het uitschakelen van het toestel. OPMERKINGEN:
• U kunt de werking op VOLLE KRACHT niet gebruiken in de functie VENTILEREN.• U kunt geen temperatuur en ventilatorsnelheid instellen bij werking op VOLLE KRACHT. OPMERKINGEN:

• De ÉÉN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.

• Wanneer de ÉÉN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende één uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de ÉÉN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de ÉÉN-UURS TIMER-toets.• Als de TIMER AAN en/of TIMER UIT ingesteld zijn, annuleert de TIMER ANNULEER-toets(SET/C) alle instellingen.

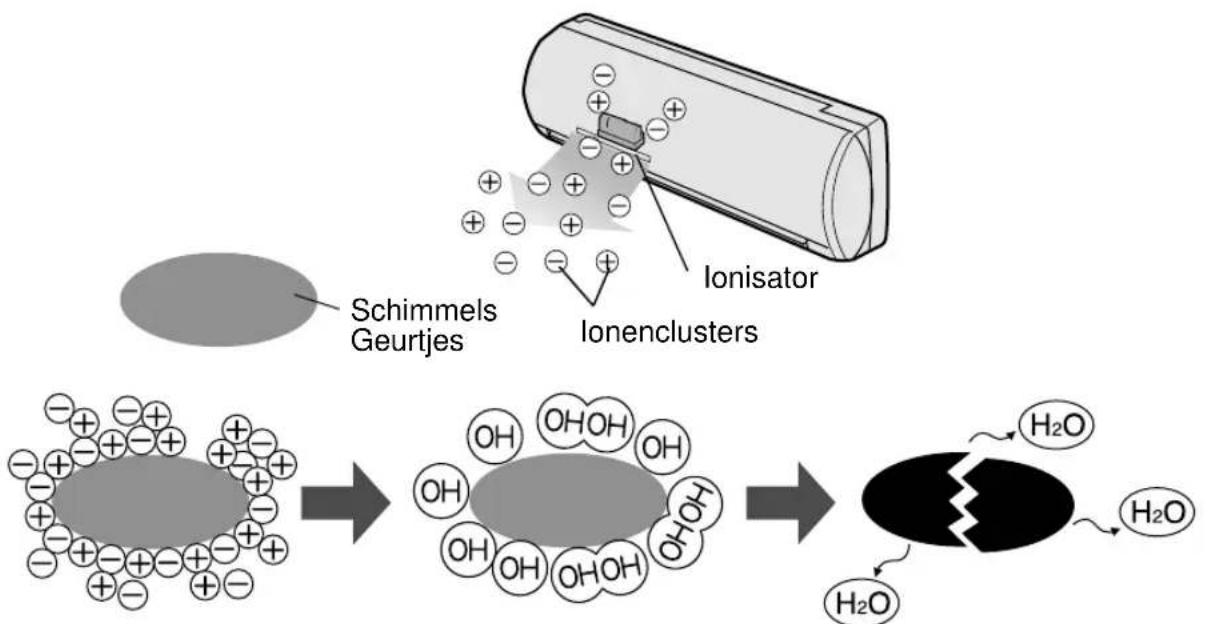

De ionisator van de airconditioner geeft ionenclusters, een verzameling van positieve en negatieve ionen, af aan de lucht in de kamer. De ionenclusters elimineren de in de lucht aanwezige schimmels en maken alle geurtjes veroorzakende moleculen geurloos door deze te ontbinden. LUCHT REINIGEN Aan de lucht afgegeven ionenclusters houden de lucht in uw kamer schoon. LUCHT VERFRISSEN Negative ionenclusters die ook in een natuurlijke omgeving bestaan, worden in een verhoogd tempo aan de lucht in uw kamer afgegeven en geven u zowel fysiek als mentaal een fris gevoel. AUTOMATISCHE PLASMACLUSTERBEDIENING De allergeensensor en de geursensor zullen vuile lucht in de kamer opsporen. Nadat de airconditioner is ingeschakeld, wordt de luchtreiniginsfunctie gedurende één minuut in werking gesteld om vuile lucht op te sporen. De luchtreinigings- en luchtverfrissingsfunctie worden automatisch gekozen en in werking gesteld afhankelijk van de graad van luchtvervuiling. De luchtreinigingsfunctie zal in werking treden wanneer de lucht vuil wordt bevonden, de luchtverfrissingsfunctie zal in werking treden wanneer de lucht zuiver is. ZELFREINIGINGSFUNCTIE De plasmaclusterbediening wordt uitgevoerd met de functie VENTILEREN of VERWARMEN om schimmelgroei te beperken en de binnenkant van de airconditioner te drogen. Maak regelmatig gebruik van deze bediening bij de verandering van seizoen. Reeds aanwezige schimmel kan bij deze bediening niet worden verwijderd.

TIPS VOOR ALLERGEENSENSOR EN GEURSENSOR

Waarop reageert de allergeensensor?

• De allergeensensor reageert op schimmel, planten/bloempollen, dode teken, stof, tabaksrook enz. Waarop reageert de geursensor?

• De geursensor reageert op tabaksrook, motoruitlaatgassen, geur afkomstig van dieren, enz. De allergeen- en geursensor reageren tevens op dampen van insecticiden, cosmetica, alcohol, chemicaliën en dergelijke, en op buitenmatige wijzigingen in temperatuur of vochtigheid. Ionisator Ionenclusters Schimmels Geurtjes Elimineren, verfrissen en ontbindenNEDERLANDS N-13 PLASMACLUSTERBEDIENING U kunt kiezen tussen AUTOMATISCHE PLASMACLUSTERBEDIENING, LUCHTREINIGING of LUCHTVERFRISSING.

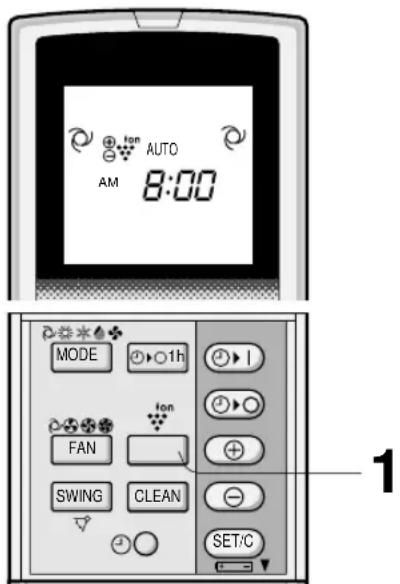

Druk tijdens bedrijf op de PLASMACLUSTER-toets om de gewenste functie te selecteren.

AUTOMATISCH LUCHTREI- LUCHTVER-PLASMACLUSTER NIGING FRISSING ANNULEREN

• Bij LUCHTREINIGEN licht de blauwe PLASMA- CLUSTER-indicator van het toestel op.

• Bij LUCHTVERFRISSEN licht de groene PLASMA- CLUSTER-indicator van het toestel op. UITSCHAKELEN Druk op de PLASMACLUSTER-toets totdat het PLASMACLUSTER-symbool van de symbol op de display van de afstandsbediening uit gaat.

• De PLASMACLUSTER-indicator van het toestel gaat uit. OPMERKING:

• De instelling van de PLASMACLUSTER-functie wordt opgeslagen en hervat wanneer de airconditioner weer wordt ingeschakeld.

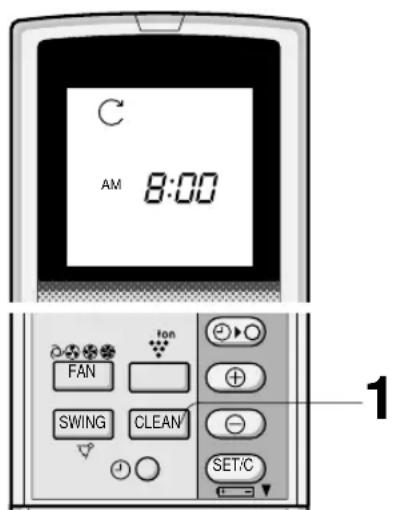

Druk op de ZELFREINIGING-toets (CLEAN) wanneer het toestel uitgeschakeld is.

• Op het display van de afstandsbediening verschijnt “

• Het rode BEDRIJF-indicator ( ) en het blauwe PLASMACLUSTER-indicator op het toestel lichten op.

• Het toestel wordt uitgeschakeld na veertig minuten.

• De resterende bedieningstijd wordt aangeduid op de TEMPERATUURINDICATOR van de binnen-unit en zal per minuut aftellen. UITSCHAKELEN Druk op de ZELFREINIGING-toets (CLEAN). U kunt het toestel ook uitschakelen met de AAN/UIT- toets.

• Het rode BEDRIJF-indicator ( ), het blauwe PLASMACLUSTER-indicator en de TEMPERA- TUURINDICATOR op het toestel zullen uitgaan. 1AM DISPLAY FULL POWERSWINGCLEAN FAN MODE SET/C

Druk op de TIMER UIT toets ( ). De TIMER UIT-indicator gaat knipperen; drukop de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijdkan worden ingesteld in stappen van 10minuten.) Richt de afstandsbediening op het signaal-ontvangstvenster op het toestel en druk op deTIMER INSTEL-toets (SET/C).• De oranje SCHAKELKLOK-indicator ( op het toestel begint te branden.• De eenheid geeft een geluidssignaal wanneerhet signaal van de afstandsbediening is ont-vangen. OPMERKING: Alvorens de timer in te stellen, controleert u of de klok juist ingesteld is overeenkomstig dehuidige tijd.

BEDIENING MET BEHULP VAN DE SCHAKELKLOK

AUTOMATISCH UITSCHAKELEN Annuleer eerst de instelling van de TIMER enstel hem vervolgens opnieuw in.SCHAKELTIJDEN WIJZIGENANNULEREN VAN DE TIMERFUNCTIEDruk op de TIMER ANNULEER-toets (SET/C).• De oranje SCHAKELKLOK-indicator ( op het toestel gaat uit.• Op het display vande afstandsbedie-ning verschijnt dehuidige tijd.TIPS VOOR AUTOMATISCHUITSCHAKELENWanneer de UITSCHAKELTIJD is inge-steld om het toestel automatisch uit te schake-len, wordt de temperatuur automatisch be-waakt om te voorkomen dat het in dekamer te heet of te koud wordt terwijl uslaapt. (Automatische sluimerfunctie) KOELEN/DROGEN-FUNCTIE:

• Een uur nadat bediening via de scha-kelklok begonnen is, wordt de thermo-staat automatisch 1°C hoger gezet dande oorspronkelijke instelling. VERWARMEN-FUNCTIE:
• Een uur nadat de bediening via deschakelklok begonnen is, wordt de ther-mostaat automatisch 3°C lager gezetdan de oorspronkelijke instelling. OPMERKING:
• De automatische sluimerfunctie wordtniet ingeschakeld wanneer de VENTI-LEREN-functie is gekozen.

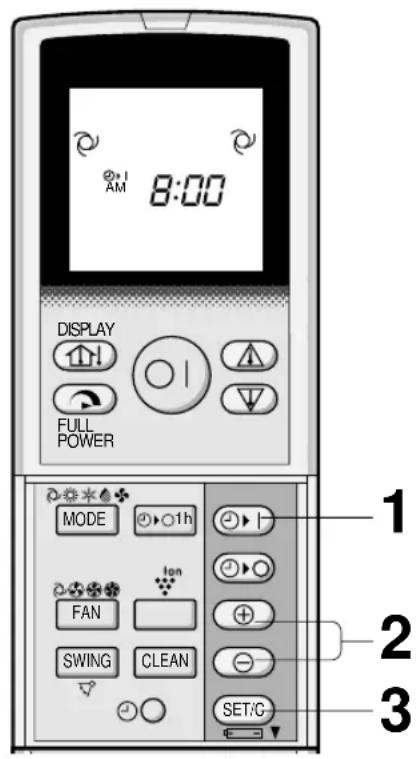

De TIMER AAN-indicator gaat knipperen; druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijd kan wor- den ingesteld in stappen van 10 minuten.)

Richt de afstandsbediening op het signaal- ontvangstvenster op het toestel en druk op de TIMER INSTEL-toets (SET/C).

• De oranje SCHAKELKLOK-indicator ( ) op het toestel begint te branden.

• De eenheid geeft een geluidssignaal weer wanneer het signaal van de afstandsbediening is ontvangen.

• Het toestel wordt vóór het ingestelde tijdstip ingeschakeld zodat de kamer de gewenste temperatuur kan bereiken tegen het geprogram- meerde tijdstip. (Ontwaakfunctie) Voorbeeld: Om de werking uit te schakelen om 11 uur ’s avonds en te hervatten (met dezelfde functie- en tempera- tuurinstellingen) en de kamertemperatuur op het gewenste niveau te brengen om 7 uur ’s ochtends.

Stel de TIMER UIT in op 11 uur ’s avonds tijdens de bediening.

Stel de TIMER AAN in op 7 uur ’s ochtends. De pijl ( of ) tussen de TIMER AAN-indicator en de TIMER UIT-indicator geeft aan welke timer eerst zal worden geactiveerd. N-15 OPMERKINGEN:

• U kunt de AAN-TIMER en UIT-TIMER niet programmeren als u het toestel wilt gebruiken met verschillende temperaturen of andere instellingen.

• Elk van de timers kan worden geprogrammeerd om als eerste te worden geactiveerd. U kunt de AAN- en de UIT-timer in combinatie gebruiken. GECOMBINEERD GEBRUIK VAN DE AAN- EN DE UIT-TIMER

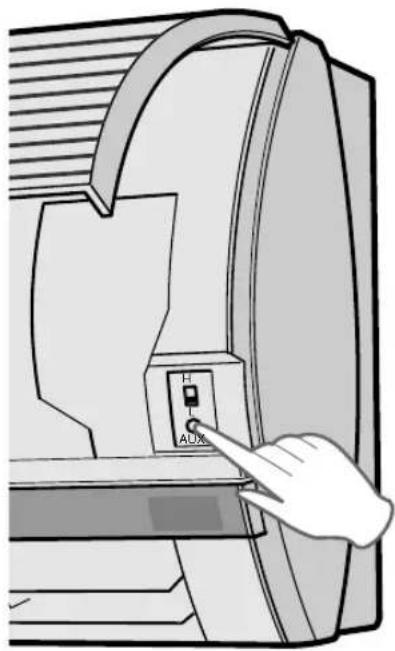

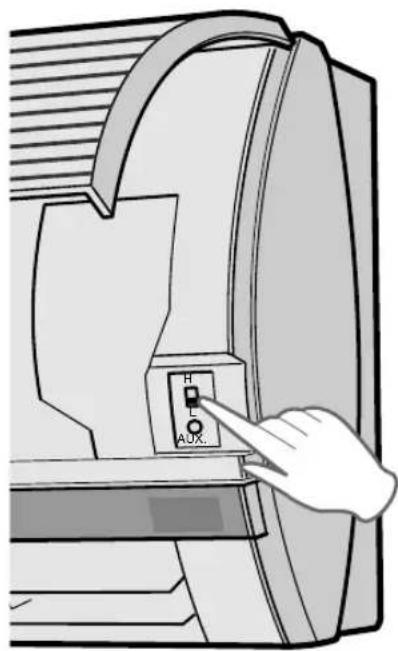

AMN-16 HELPFUNCTIE Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is. INSCHAKELEN Open het voorpaneel van de binnen-unit en drukop de HELP-toets (AUX.) op het bedieningspaneel.• De rode BEDRIJF-indicator ( ) van het toestelbegint te branden en het toestel wordtingeschakeld waarbij automatisch de functieAUTO wordt gekozen.• De ventilatorsnelheid en de temperatuur wordeningesteld op AUTO. UITSCHAKELEN Druk opnieuw op de HELP-toets (AUX.) op hetbedieningspaneel.• De rode BEDRIJF-indicator ( ) van het toestelgaat uit. OPMERKING: Wanneer u tijdens normaal gebruik op de HELP-toets (AUX.) drukt, wordt het toestel uitgeschakeld. VERMOGENSCHAKELAAR (uitsluitend voor het model AY-XP13CE) Zet de VERMOGENSCHAKELAAR op “L” wanneerde airconditioner in een woning met een lagestroomcapaciteit wordt geplaatst. De airconditionerfunctioneert bij een lager vermogen en het smeltenvan zekeringen of het doorslaan van destroomonderbreker door te hoog stroomverbruikkan worden voorkomen.• De capaciteit van KOELEN of VERWARMEN bijde stand “L” wordt verminderd.• Neem contact op met uw dealer of een erkendelektricien wanneer zelfs in de stand “L”regelmatig zekeringen smelten of de stroom-onderbreker doorslaat.AY-XP13CEMaximum ampère 12 A in de stand “H”Maximum ampère 8 A in de stand “L”AUX.

• De ingebouwde beveili-ging kan ervoor zorgen dathet toestel niet kan wordengebruikt buiten dit bereik.• Er kan zich condens op deluchtuitlaat vormen als hettoestel voortdurend in defunctie KOELEN ofDROGEN werkt en deluchtvochtigheid groter isdan 80%. D.T. = Drogebol-temperatuur N.T. = Nattebol-temperatuur VOORVERWARMFUNCTIE Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast. ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.

• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet. WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.

• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.

• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van een stroomonderbreking. Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instel- lingen van voor de stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok. De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld. N-17

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Als u de thermostaat 1°C hoger instelt dan de gewenste temperatuur in de functie KOELEN en 2°C lager in de functie VERWARMEN, zal u ongeveer 10 procent energie besparen.

• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.

• Sluit vensters en deuren tijdens het koelen en verwarmen. STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE

• De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.ONDERHOUD N-18 Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert. ONDERHOUD NA SEIZOENSGEBRUIK

Zet het toestel in de ZELF- REINIGINGSFUNCTIE zodat het mechanisme volledig kan drogen.

Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen.

Reinig de filters en plaats ze terug. ONDERHOUD VOOR SEIZOENSGEBRUIK

Controleer of de luchtfilters schoon zijn.

Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.

Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

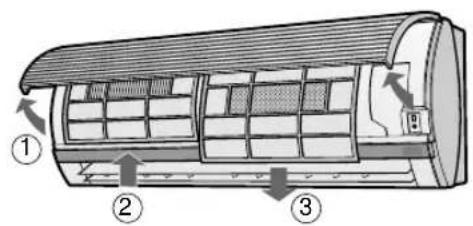

VERWIJDER DE FILTERS

1 Open het voorpaneel.2 Druk de luchtfilters iets omhoog om ze teontgrendelen.3 Trek de luchtfilters omlaag en verwijder ze.

VERWIJDER HET ONTGEURINGSFILTER

Verwijder stof met behulp van een stofzuiger. Alsde filters vuil zijn, kunt u ze wassen met warmwater en een mild reinigingsmiddel. Droog de filtersin de schaduw voordat u ze terugplaatst.

Plaats de filters in de oorspronkelijke stand terug.2 Sluit het voorpaneel.3 Druk het met de pijl aangegeven gedeelte vanhet paneel stevig aan om het paneel tevergrendelen.

De luchtfilters dienen elke twee weken te worden gereinigd.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek.

• Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.

• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

2NEDERLANDS REINIGEN VAN HET ONTGEURINGSFILTER (GROEN) Het filter moet om de 3 ~ 6 maanden worden schoongemaakt.

VERWIJDER DE LUCHTFILTERS

1 Verwijder het ontgeuringsfilter van de lucht- filters. 2 Drenk het ontgeuringsfilter in een zachte detergentoplossing gedurende 10 tot 20 minuten. Spoel het filter overvloedig af met water en laat het volledig drogen in het zonlicht. 3 Plaats het schoongemaakte ontgeu- ringsfilter onder de filterstoppen op de lucht- filters.

• Vervanging is noodzakelijk om de 3 jaar, aangezien het ontgeuringseffect afneemt. Nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer. Vervangingsfilter: Type AZ-F910C VERVANGING VAN HET STOFOPVANGFILTER (GRIJS) Het filter moet worden vervangen om de 3 ~ 6 maanden.

VERWIJDER DE LUCHTFILTERS

1 Verwijder het oude stofopvangfilter van de luchtfilters. 2 Plaats het nieuwe stofopvangfilter met de zwarte kant naar boven onder de filtersstoppen op de luchtfilters.

• Een vervuild stofopvangfilter kan niet worden gewassen en hergebruikt. De nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer. Vervangingsfilter: Type AZ-F900C N-19 FilterstopFilterstopALS HET TOESTEL NIET FUNCTIONEERT WANNEER HET TOESTEL GEEN

SIGNALEN VAN DE AFSTANDSBEDIENING ONTVANGT

Controleer of de batterijen vande afstandsbediening leeg zijn.Probeer het signaal opnieuw teverzenden door de afstandsbe-diening goed op het ontvangst-venster van het toestel te richten.Controleer of de batterijen metde polen in de juiste richting inde afstandsbediening zijngelegd. N-20

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIET

Het toestel werkt niet wanneer het direct nadat het isuitgeschakeld weer wordt ingeschakeld. Het toestelwerkt evenmin direct nadat de functie is gewijzigd. Ditom interne mechanismen te beschermen. Wacht 3minuten voordat u het toestel bedient.

HET TOESTEL BLAAST GEEN WARME LUCHT

Het toestel is bezig met voorverwarmen of ontdooien. KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluidenproduceert. Dit geluid ontstaat door wrijving van hetvoorpaneel of andere componenten die uitzetten doortemperatuurwijzigingen. Controleer onderstaande punten wanneer het toestel niet naar behoren functioneert.

WANNEER HET TOESTEL NIET FUNCTIONEERT

Controleer of de stroomonderbreker is geactiveerd of de zekering is gesprongen. ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT) Controleer de filters. Indien vuil,reinigen.Controleer de luchtinlaat en deluchtuitlaat van de buiten-unit opobstructies.Controleer of de thermostaatop de juiste stand is ingesteld.Controleer of ramen en deurengoed gesloten zijn.Een groot aantal mensen in dekamer kan er de oorzaak van zijndat de gewenste temperatuur nietbereikt wordt.Controleer de kamer op deaanwezigheid van toestellendie warmte kunnen afgeven. GEURTJES Er kunnen geurtjes van tapijten en meubelen wordenopgezogen, die daarna weer worden uitgeblazen,evenals de geur van de onderdelen van de aircon-ditioner. Neem contact op met de onderhoudsdienst wanneer het BEDRIJF-indicator, het TIMER-indicator en de TEMPERATUURINDICATOR op het indicatorpaneel knipperen.

EEN ZACHT ZOEMGELUID

Dit is het geluid dat u hoort wanneer het toestelionenclusters genereert. SUIZENDE GELUIDEN Het zachte, suizende geluid is het geluid vande koelstof die door het toestel stroomt. WATERDAMPEN

• In de functies KOELEN en DROGEN zijnsoms wat waterdampen bij de luchtuitlaatzichtbaar, wat wordt veroorzaakt door hetverschil tussen de kamertemperatuur en detemperatuur van de lucht die door het toestelwordt uitgeblazen.• In de functie VERWARMEN kunnen tijdenshet ontdooien soms wat waterdampenworden uitgestoten.

DE BUITEN-UNIT STOPT NIET

Na het stopzetten van de bediening zal de ven-tilator van de buiten-unit gedurende ongeveeréén minuut draaien om de unit af te koelen.

CLUSTER GEEFT EEN GEUR AF

Dit is de geur van ozon, afkomstig van deionisator. De ozonconcentratie is zeer laag enheeft geen negatieve invloed op uw gezondheid.De in de lucht vrijgekomen ozon zal snel afbrekenen de ozonconcentratie in de kamer zal niet oplopen.Tijdens de AUTOMATISCHE PLASMACLUSTERBEDIENING werkt de airconditioner in de LUCHT-VERFRISSINGSFUNCTIE, zelfs wanneer er geur in de kamer aanwezig is.

• Wanneer bijvoorbeeld de kamer vol tabaksrook hangt voordat de airconditioner wordt ingeschakeld, kan het zijn dat de GEURSENSOR niet reageert.TÜRKÇE T-1 ENGLISH
• ÖNLEMLER.................................................... T-1• PARÇALARIN ∑S∑MLER∑................................ T-3• TOZ TOPLAMA F∑LTRES∑N∑N VE KOKUG∑DERME F∑LTRES∑N∑N TAKILMASI ........... T-5• UZAKTAN KUMANDANIN KULLANIMI ......... T-6• TEMEL ∑ΩLET∑M ............................................ T-8• HAVA AKIΩ YÖNÜNÜN AYARLANMASI ...... T-10• TAM GÜÇTE ∑ΩLET∑M ................................... T-11• B∑R SAAT SONRA KAPANMA AYARI .......... T-11• PLASMACLUSTER’IN ∑ΩLET∑M∑YLE ∑LG∑L∑∑PUÇLARI ...................................................... T-12• PLASMACLUSTER’IN ∑ΩLET∑M∑ ....... T-13• KEND∑ KEND∑N∑ TEM∑ZLEME∑ΩLEM∑ ............................................... T-13• ZAMANLAYICI AYARI ....................... T-14• YARDIMCI MOD ................................ T-16• GÜÇ SELEKTÖRÜ ............................ T-16• ∑ΩLET∑MLE ∑LG∑L∑ ∑LAVE NOTLAR ... T-17• ENERJ∑ TASARRUFUYLA ∑LG∑L∑B∑LG∑LER ........................................... T-17• BAKIM ................................................ T-18• SERV∑S ÇA∏IRMADAN ÖNCE ......... T-20
