Ürün tipi	Split klima (iç ve dış ünite)
Marka	Sharp
Model	AHX10BE
Elektrik beslemesi	230 V / 50 Hz (tahmini)
Çalışma modları	Otomatik, Soğutma, Nem alma, Sadece fan
Çalışma sıcaklık aralığı (Soğutma)	İç ortam: 21 °C - 32 °C ; Dış ortam: 21 °C - 43 °C
Uzaktan kumanda	Evet, LCD ekranlı ve 7 metre menzil
Zamanlayıcı	Açma/kapama zamanlayıcısı (10 dakika adımlarla), 1 saat sonra kapanma zamanlayıcısı
Tam güç işlevi	Evet, maksimum güçte çalışma
Hava akışı yönü	Dikey (motorlu) ve yatay (manuel)
Hava filtreleri	Yıkanabilir, her 2 haftada bir temizlik önerilir
İsteğe bağlı hava temizleme filtresi	Evet, tek kullanımlık tip (kullanım ömrü 3-6 ay)

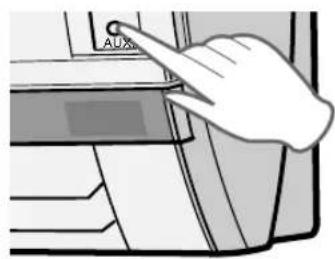

Yardımcı mod (kumandasız)	Evet, iç ünitede AUX tuşu
Hafıza işlevi	Elektrik kesintisi durumunda ayarları hatırlar
Otomatik uyku işlevi	Evet, Soğutma modunda: 1 saat sonra +1°C ; Nem alma modunda: benzer
Işıklı göstergeler	ÇALIŞMA (kırmızı), ZAMANLAYICI (turuncu), SICAKLIK (yeşil), GÜÇ İZLEME (POWER MONITOR)
Temizlik ve bakım	Yumuşak bir bezle silin; su, çözücü veya aşındırıcı tozlar kullanmayın
Güvenlik	Topraklama zorunludur; anormallik durumunda otomatik durma; çocuklar veya engelli kişiler tarafından gözetim altında kullanım
Yedek parçalar ve onarılabilirlik	Kurulum, söküm ve onarım yalnızca kalifiye teknisyen tarafından yapılmalıdır; parçalar bayide mevcuttur

Sık sorulan sorular - AHX10BE SHARP

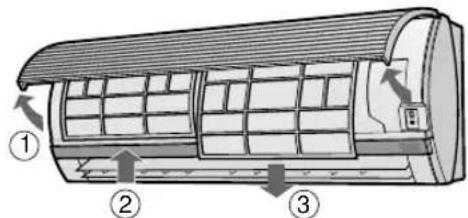

Sharp AHX10BE klimamın filtrelerini nasıl temizlerim?

Ön paneli kaldırın, filtreleri kilidini açmak için yukarı itin, ardından aşağı çekin. Bir elektrikli süpürge ile temizleyin veya ılık su ve hafif deterjanla yıkayın. Tekrar takmadan önce gölgede kurutun. Filtrelerin iki haftada bir temizlenmesi önerilir.

Klima doğru soğutmuyorsa ne yapmalıyım?

Öncelikle filtrelerin tıkalı olmadığını kontrol edin ve gerekirse temizleyin. İç ve dış ünitelerin hava giriş ve çıkışlarının tıkalı olmadığından emin olun. Termostatın yeterince düşük bir sıcaklığa (18-32°C) ayarlandığını kontrol edin. Pencereleri ve kapıları kapatın. Sorun devam ederse, kalifiye bir teknisyenle iletişime geçin.

Cihazı bir saat sonra kapatmak için zamanlayıcı nasıl ayarlanır?

Kumandadaki BİR SAAT KAPATMA ZAMANLAYICISI tuşuna basın. Ekranda '1 saat' yazar ve turuncu ZAMANLAYICI lambası yanar. Cihaz bir saat sonra otomatik olarak kapanır. İptal etmek için ZAMANLAYICI İPTAL (SET/C) tuşuna basın veya cihazı AÇ/KAPA tuşu ile kapatın.

Kumanda çalışmıyorsa ne yapmalıyım?

Öncelikle pilleri kontrol edin: bölmeyi açın, iki adet AAA (R03) pilini kutuplara dikkat ederek takın. Ekran boş kalırsa, her iki pili de yenileriyle değiştirin. Kumanda ile cihazın alıcısı arasında herhangi bir engel olmadığından emin olun (maks. 7 m menzil). Sorun devam ederse, iç ünitedeki AUX tuşuna basarak yardımcı modu kullanın.

Cihazdan neden buhar çıkıyor?

Soğutma veya Nem alma modunda, ortam havası ile soğutulmuş hava arasındaki sıcaklık farkı nedeniyle hava çıkışında su buharı görülebilir. Bu normaldir ve genellikle hızlıca kaybolur. Buhar aşırıysa, tahliye hortumunun tıkalı olmadığını kontrol edin.

Paneldeki lambaların yanıp sönmesi ne anlama geliyor?

ÇALIŞMA, ZAMANLAYICI ve SICAKLIK GÖSTERGESİ lambaları aynı anda yanıp sönüyorsa, bu bir arıza olduğunu gösterir. Cihazı hemen durdurun, sigortayı kapatın ve satış sonrası servisle iletişime geçin. Kendi başınıza tamir etmeye çalışmayın.

Kumandanın pilleri nasıl değiştirilir?

Kumandanın arkasındaki pil bölmesi kapağını çıkarın. İki adet yeni AAA (R03) tipi pili kutuplara (+ ve -) dikkat ederek yerleştirin. Kapağı kapatın. Ekranda 'AM 6:00' yazıyorsa, piller doğru takılmıştır. Aynı anda iki pili değiştirin ve aynı tip piller kullanın.

Klimayı ısıtma modunda kullanabilir miyim?

Hayır, AHX10BE modeli sadece soğutma yapan bir klimadır. Isıtma modu yoktur. Isıtmalı modeller AY-X08BE, AY-X10BE ve AY-X13BE'dir.

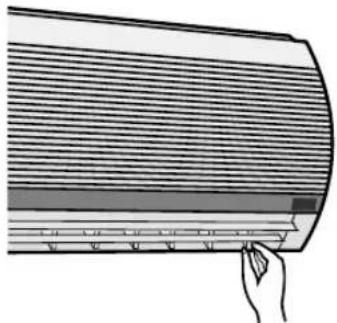

Hava akışı yönü nasıl ayarlanır?

Dikey ayar için, kumandadaki SALINIM tuşuna basın: kanatçıklar sallanır. İstenen yöne ulaştığında sabitlemek için tekrar basın. Yatay ayar için, yatay kanatçıkları manuel olarak hareket ettirin (dikey kanatçıklara dokunmayın). Soğutma ve Nem alma modunda akış yataydır; Sadece fan modunda çaprazdır.

Elektrik kesintisi durumunda ne yapmalıyım?

Klima bir hafıza işlevi ile donatılmıştır: kesinti durumunda, mevcut ayarlar (zamanlayıcı ayarları hariç) hafızaya alınır. Elektrik geri geldiğinde, cihaz aynı ayarlarla otomatik olarak yeniden başlar. Kesintiden önce programlanan zamanlayıcılar aktif kalır.

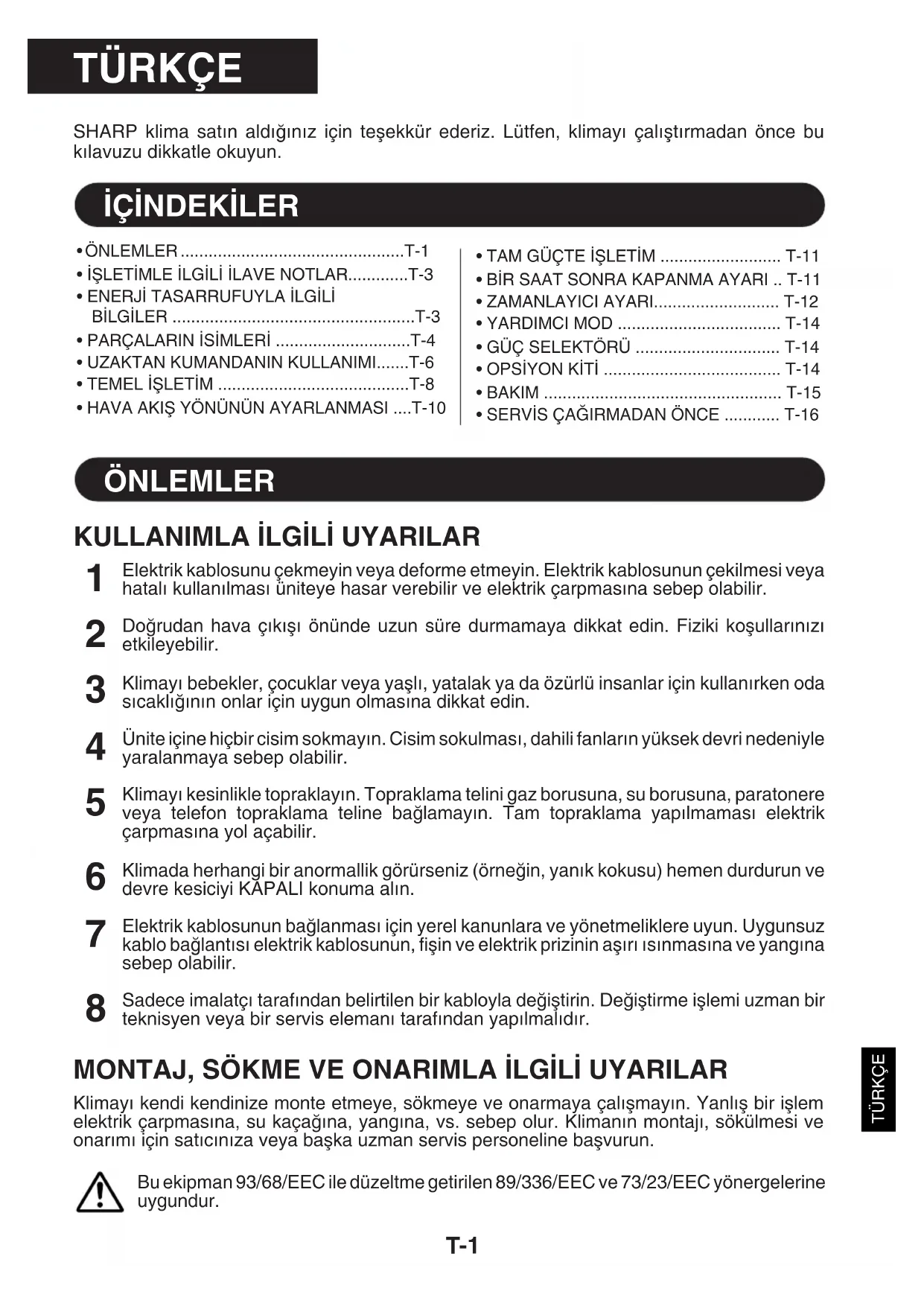

KULLANIM KILAVUZU AHX10BE SHARP

SHARP klima satın aldığınız için teşekkür ederiz. Lütfen, klimayı çalıştırmadan önce bu kılavuzu dikkatle okuyun.

iÇİNDEKİLER

-ÖNLEMLER....T-1
- İŞLETİMLE İLGİLİ İLAVE NOTLAR......T-3
- ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER ....T-3
• PARÇALARIN İSİMLERİ .....T-4
• UZAKTAN KUMANDANIN KULLANIMI.....T-6
• TEMEL İŞLETİM ......T-8
• HAVA AKIŞ YÖNÜNÜN AYARLANMASI ....T-10

• TAM GÜÇTE İŞLETİM ...... T-11
• BİR SAAT SONRA KAPANMA AYARI .. T-11
• ZAMANLAYICI AYARI..... T-12
- YARDIMCI MOD ...... T-14
• GÜÇ SELEKTÖRÜ ..... T-14
• OPSİYON KİTİ T-14
• BAKIM T-15
• SERVİS ÇAĞIRMADAN ÖNCE ..... T-16

ÖNLEMLER

KULLANIMLA İLGİLİ UYARILAR

1 Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir.
2 Doğrudan hava çıkışı önünde uzun süre durmamaya dikkat edin. Fiziki koşullarınızı etkileyebilir.
3 Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü insanlar için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin.
4 Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir.
5 Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir.
6 Klimada herhangi bir anormallik görürseniz (örneğin, yanık kokusu) hemen durdurun ve devre kesiciyi KAPALI konuma alın.
7 Elektrik kablosunun bağlanması için yerel kanunlara ve yönetmeliklere uyun. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir.
8 Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin. Değiştirme işlemi uzman bir teknisyen veya bir servis elemanı tarafından yapılmalıdır.

MONTAJ, SÖKME VE ONARIMLA İLGİLİ UYARILAR

Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

Bu ekipman 93/68/EEC ile düzeltme getirilen 89/336/EEC ve 73/23/EEC yönergelerine uygundur.

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir.
2 Düğmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir.
3 Emniyet amacıyla, klima uzun süre kullanılmayacağı zaman devre kesiciyi kapatın.
4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.
5 Harici ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz.
6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın.
7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir.
8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir.
9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz.
10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir.
11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıştır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipman hasarına ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçağı olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunan bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak önleyici veya bir devre kesici takılmasına dikkat edin.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIĞI ARALIĞI

		iç SIC. DIŞ SIC.
SOĞUTMA	üst limit	32°C K.T. 43°C 23°C K.T. -	K.T.
	alt limit	21°C K.T. 21°C 15°C Y.T. -	K.T.
ISITMA(sadece AY-X08BE/AY-X10BE/AY-X13BE)	üst limit	27°C K.T. 24°C - 18°C Y.T.	K.T.
	alt limit	20°C K.T. -8.5°C K.T. - -9.5°C Y.T.	K.T.

K.T. = Kuru Termometre Y.T. = Yaş Termometre

- Entegre koruma tertibatı, bu aralık dışında kullanıldığında ünitenin çalışmasını önler.

- Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında çiğlenme olabilir.

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarları hafızasında tutar. Elektrik tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır. Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışsa elektrik geldikten sonra bu ayarların yeniden yapılması gerekir.

MODEL AY-X08BE / AY-X10BE / AY-X13BE İÇİN NOTLAR

ÖNISITMA FONKSİYONU

ISITMA işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ilâ beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ISITMA işletimi sırasında otomatik buz çözücü 5 ilâ 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Ünite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın.
• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimanızı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmiştir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatın SOĞUTMA modunda istenen sıcaklıktan 1°C daha yükseğe (ve AY-X08BE/AY-X10BE/AY-X13BE modellerinde ISITMA modunda 2°C daha düşüğe) ayarlanması yaklaşık %10'luk bir enerji tasarrufu sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini arttırır.

DİREKT GÜNEŞ IŞIĞINI VE HAVA AKIMLARINI ÖNLEYİN

• Soğutma sırasında direkt güneş ışığının önlenmesi enerji tüketimini azaltır.
• Soğutma (ve AY-X08BE/AY-X10BE/AY-X13BE modellerinde ısıtma) sırasında pencereleri ve kapıları kapatın.

EN İYİ HAVA SİRKÜLASYONUNU SAĞLAMAK İÇİN UYGUN HAVA AKİŞ YÖNÜNÜ AYARLAYIN

EN VERİMLİ İŞLETİMİ SAĞLAMAK İÇİN FILTRELERİ TEMİZ TUTUN

ZAMANLAYICI KAPATMA FONKSİYONUNDAN AZAMİ DERECEDE İSTİFADE EDİN

ÜNİTE UZUN SÜRE KULLANILMAYACAKSA ELEKTRİK KABLOSUNU AYIRIN

- İç ünite çalışmadığı zaman da az miktarda güç harcar.

PARÇALARIN İSİMLERİ

iç ÜNİTE

① Hava girişi
② Açılır panel
③ Hava filtreleri

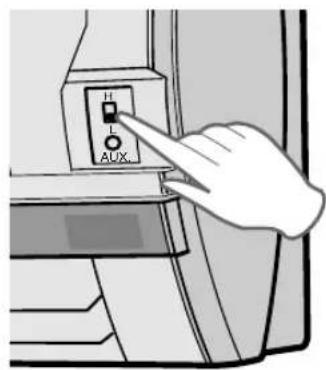

④ GÜÇ SELEKTÖRÜ (sadece AY-X13BE/AH-X13BE için)
⑤ YARDIMCI MOD düğmesi
⑥ ALICI penceresi
⑦ Elektrik kablosu
⑧ Gösterge paneli
⑨ Düşey ayarlı kanatçıklar
⑩ Yatay ayarlı kanatçıklar
⑪ Hava çıkışı
⑫ Uzaktan kumanda
⑬ GÜÇ GÖSTERGESİ
⑭ SICAKLIK GÖSTERGESİ
⑮ DIŞ sıcaklık lambası (yeşil ↗)
⑯ ODA sıcaklığı lambası (yeşil
⑰ ZAMANLAYICI lambası (turuncu ⏻)
⑱ İŞLETİM lambası (kırmızı)

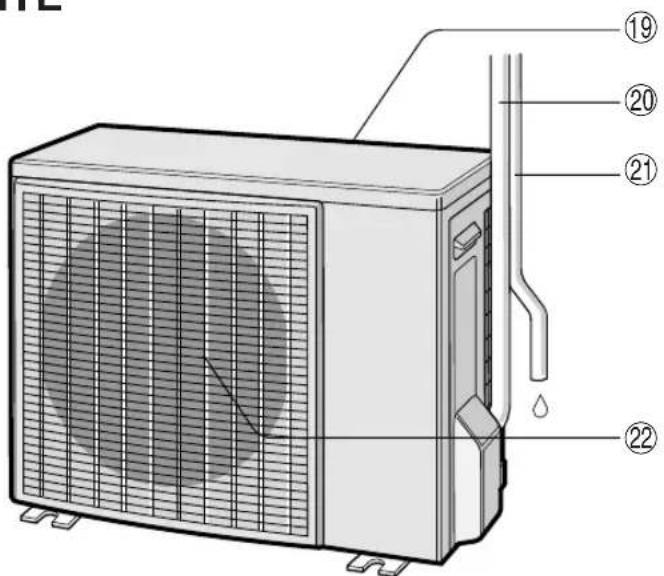

DIŞ ÜNİTE

NOT: Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir.

⑲ Hava girişi
⑳ Soğutma gazı borusu ve ara bağlantı kablosu
②1 Drenaj hortumu
⑳ Hava çıkışı

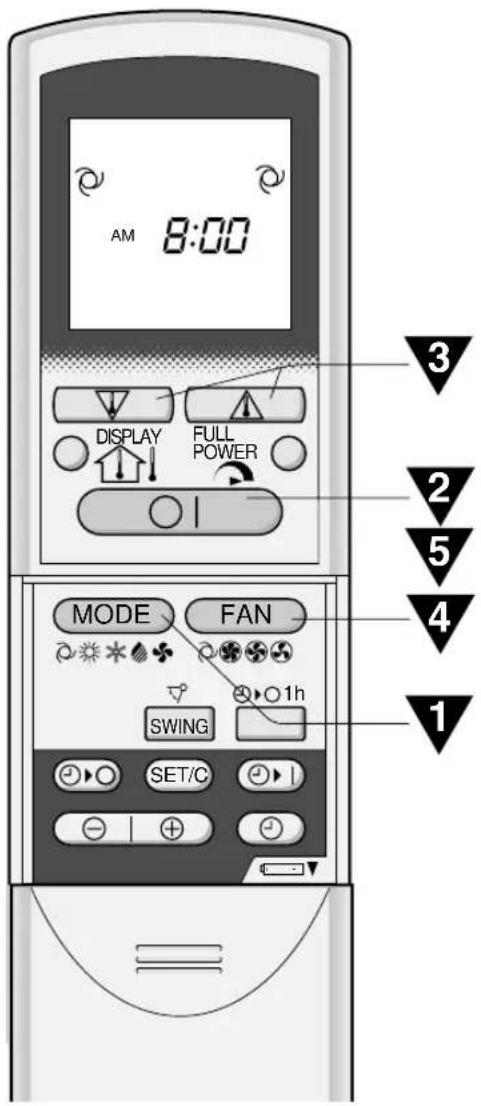

UZAKTAN KUMANDA

① VERİCİ ② GÖSTERGE (Sıvı Kristal Gösterge)
③ TERMOSTAT düğmesi
④ TAM GÜÇTE İŞLETİM düğmesi
⑤ GÖSTERGE düğmesi
⑥ AÇMA/KAPAMA düğmesi
⑦ MOD düğmesi
⑧ FAN düğmesi
⑨ ZAMANLAYICI KAPAMA düğmesi (saat ayarı için)
⑩ SALINIM düğmesi

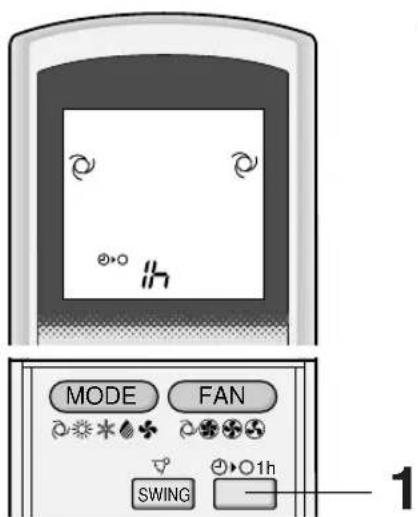

⑪ BİR SAAT SONRA KAPANMA düğmesi
⑫ ZAMAN AYAR/İPTAL düğmesi
⑬ ZAMANLAYICI AÇMA düğmesi (saat ayarı için)
⑭ ZAMAN İLERİ düğmesi
⑮ SAAT düğmesi
⑯ PIL BÖLMESİNİN bu işaretin altında olduğunu gösterir
⑰ ZAMAN GERİ düğmesi

(Isıtma modu sembolü ⚙️ sadece AY-X08BE/AY-X10BE/AY-X13BE modellerinde bulunur)

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

⑱ OTOMATİK VE KURUTMA MODLARI İÇİN TERMOSTAT
⑲ SICAKLIK SEMBOLÜ
⑳ TRANSMİSYON SEMBOLÜ
⑳ MOD SEMBOLLERİ

: OTOMATİK : NEM ALMA

SADECE FAN

: ISITMA : (sadece AY-X08BE/ AY-X10BE/AY-X13BE için)

: SOĞUTMA

⑳ SICAKLIK GÖSTERGESİ
②3 TAM GÜÇTE İŞLETİM MODU SEMBOLÜ
⑳ FAN HIZI SEMBOLLERİ

: OTOMATİK : ORTA

: YÜKSEK : DÜŞÜK

18 19 20 21 38°C 22 23 24 38:88 AM PM 38:88 AM PM (Isitma modu sembolü sadece AY-X08BE/ AY-X10BE/AY-X13BE modelle-rinde bulunur) 25 26

⑲ ZAMANLAYICI AÇIK GÖSTERGESİ / SAAT Zamanlayıcı açılma ayarını ve saati gösterir.
⑳ ZAMANLAYICI KAPALI GÖSTERGESİ Zamanlayıcı kapanma ayarını veya bir saat sonra kapanma ayarını gösterir.

PİLLERİN TAKILMASI iki adet AAA (R03) ebadında pil kullanın.

1 Uzaktan kumandanın kapağını çıkarın.

2 Pilleri bölmeye yerleştirin; ⊕ ve ⏻ kutupların doğru hizada olmasına dikkat edin.

- Piller uygun şekilde takıldığında göstergede "AM 6:00" görülür.

3 Kapağı yerine takın.

Uzaktan kumanda kapağı

NOTLAR:

• Pilin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa pilleri çıkarın ve 30 saniye sonra tekrar takın.
• Uniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

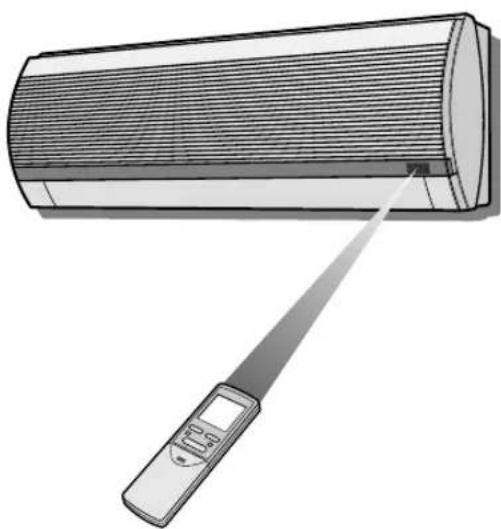

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.

• Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin.
• Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcı güçlü direkt güneş ışığı alırsa ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal transmisyonunu etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan kumandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ısıtıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini attırabilir veya hasar verebilir.

SAATİN AYARLANMASI

İki saat modu vardır: 12 saatlik mod veya 24 saatlik mod.

(Isıtma modu sembolü ⚙️ sadece AY-X08BE/AY-X10BE/AY-X13BE modellerinde bulunur)

Örnek: Öğleden sonra saat 5.

Saat	Gösterge
12 saatlik mod	PM 5:00
24 saatlik mod	17:00

1 12 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine bir kez basın.
24 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine iki kez basın.

2 Saati ayarlamak için ZAMAN İLERİ veya GERİ düğmesine basın.

- Zamanı hızlı ileri veya geri almak için düğmeyi basılı tutun.

3 ZAMANLAYICI AYAR/İPTAL düğmesine basın.

- Saatin çalıştığını göstermek için iki nokta (:) yanıp söner.

NOT:

- Zamanlayıcı çalışırken saat ayarlanamaz.

(Isıtma modu sembolü ⚙️ sadece AY-X08BE/AY-X10BE/ AY-X13BE modellerinde bulunur)

İşletim modunu seçmek için MOD düğmesine basın.

OTOMATİK ISITMA SOĞUTMA NEM ALMA SADECE FAN

ISITMA

( sadece AY-X08BE/AY-X10BE/AY-X13BE içindir)

İşletimi başlatmak için AÇMA/KAPAMA düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) yanar.

İstenen sıcaklığı ayarlamak için TERMOSTAT düğmesine basın.

- OTOMATİK ve NEM ALMA modunda gösterge çubukları sıcaklıktaki değişimi gösterir.

2°C daha yüksek 1°C daha yüksek 1°C daha düşük 2°C daha düşük

- SOGUTMA (ve AY-X08BE/AY-X10BE/AY-X13BE için ISITMA) modunda sıcaklık 18 ilâ 32°C'a ayarlanabilir. - SADECE FAN modunda sıcaklık ayarı yapılamaz.

İstenen fan hızını ayarlamak için FAN düğmesine basın.

- NEM ALMA modunda fan hızı OTOMATİK'e ayarlıdır ve değiştirilemez. - SADECE FAN modunda fan hızı OTOMATİK'e ayarlanamaz.

Üniteyi kapatmak için tekrar AÇMA/KAPA-MA düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

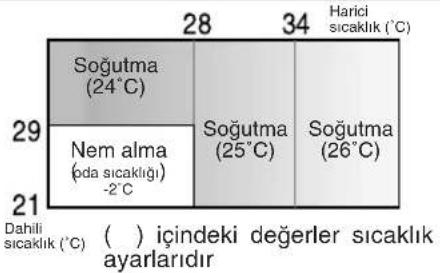

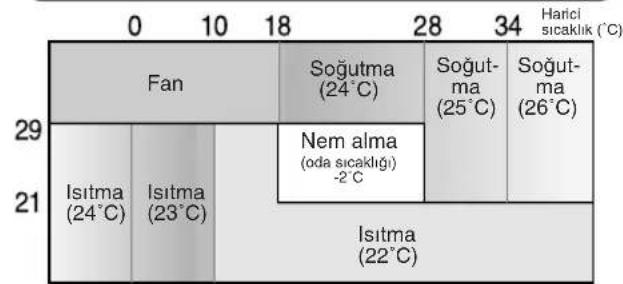

OTOMATİK MODU HAKKINDA BİLGİLER

OTOMATİK modunda sıcaklık ayarı ve modu, ünitenin devreye alındığı zamanki oda sıcaklığına ve dış sıcaklığa göre otomatik olarak seçilir.

Model AH-X08BE/AH-X10BE/AH-X13BE için Modlar ve Sıcaklık Ayarları

Model AY-X08BE/AY-X10BE/AY-X13BE için Modlar ve Sıcaklık Ayarları

Dahili sıcaklık (°C) ( ) içindeki değerler sıcaklık ayarlarıdır

İşletim sırasında, dış sıcaklık değişirse sıcaklık ayarları tablodaki gibi otomatik olarak kayar.

MOD GEÇİŞİ (sadece Model AY-X08BE/AY-X10BE/AY-X13BE için)

Mevsimler sırasında, gündüz SOĞUTMA ve gece ISITMA istediğinizde ya da oda sıcaklığının sıcaklık ayarından çok daha yüksek olması gerektiğinide, oda sıcaklığını konforlu bir düzeyde tutmak için, ek ısıtma ekipmanından dolayı mod otomatik olarak ISITMA ve SOĞUTMA arasında değişir.

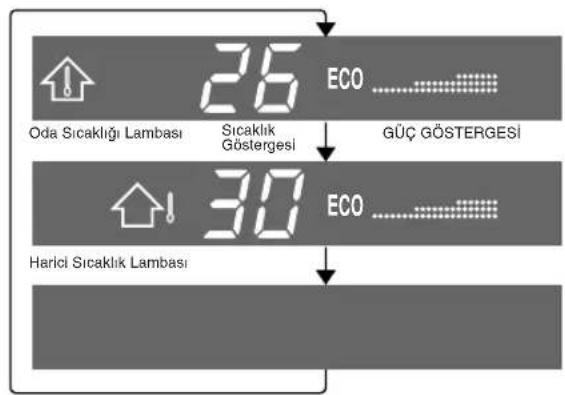

GÖSTERGE PANELİ HAKKINDA BİLGİLER

Gösterge paneli, GÖSTERGE düğmesine her basısta aşağıdaki gibi değişir.

DISPLAY FULL POWER

Oda sıcaklığı ve GÜÇ GÖSTERGESİ gösterilir.

Dış sıcaklık ve GÜÇ GÖSTERGESİ gösterilir.

Gösterge yoktur.

GÜÇ GÖSTERGESİ

Oda sıcaklığı veya dış sıcaklık gösterildiğinde, GÜÇ GÖSTERGESİ 4 seviyede yanarak (NEM ALMA modu için 3 seviye) işletim gücünü gösterir. Klima SOĞUTMA (ve AY-X08BE/AY-X10BE/AY-Х13BE için ISITMA) modunda maksimum güçte çalışırken gösterge panelinde "Power" yanar ve "Eco" söner.

NOTLAR:

• Gösterilen sıcaklıklar kaba tahminlerdir ve gerçek sıcaklıklardan farklı olabilir.
• Sıcaklık göstergesi aralıkları

Oda sıcaklığı: 0°C \~ 40°C (0°C'ın altında Lye 40°C'nin üstünde gösterilir)

Dis sıcaklık: -9°C \~ 45°C (-9°C'ın altında Lye 45°C'nin üstünde gösterilir)

• • Ilk işletim dakikasında, sıcaklıklar tespit edilirken gösterilir.
• Unite işletimde değilken sadece oda sıcaklığı gösterilebilir.

HAVA AKİŞ YÖNÜNÜN AYARLANMASI

DÜŞEY HAVA AKIŞI

Optimum rahatlık için hava akış yönü her modda otomatik olarak ayarlanır:

SOĞUTMA ve NEM ALMA modu Yatay hava akışı
SADECE FAN Çapraz hava akışı(ve AY-X08BE/AY-X10BE/AY-X13BE için ISITMA) modu

HAVA AKIŞ YÖNÜNÜ AYARLAMA

Uzaktan kumanda üzerindeki SALINIM düğmesine bir kez basın.

- Düşey ayarlı kanatçık, açısını sürekli değiştirir.

Düşey ayarlı kanatçık istenen pozi- syonda olduğunda tekrar SALINIM düğmesine basın.

• Düğmeye basıldığında kanatçıkların hareketi durur.
• Ayarlanan pozisyon hafızaya alınır ve bir sonraki işletimde otomatik olarak tekrar aynı pozisyon ayarlanır.

Ayar aralığı

SOĞUTMA ve NEM ALMA modu

Damlama nedeniyle çi- ğlenmeyi önlemek için ayar aralığı SALINİM aralığından daha dar- dır.

SADECE FAN (ve AY-X08BE/AY-X10BE/AY-X13BE için ISITMA) modu

Hava akışının zemine doğru yönlendirilebilmesi için aralık geniştır.

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akış yönünü ayarlayın.

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar için uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık SOGUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiğlenme olabilir.

TAM GÜÇTE İŞLETİM

Bu işletimde, klima, eve geldikten hemen sonra kullanabilmeniz için odayı çok hızlı soğutmak (veya AY-X08BE/AY-X10BE/AY-X13BE modellerinde ısıtmak) amacıyla maksimum güçte çalışır.

PM 6:00 DISPLAY FULL POWER 1

1 TAM GÜÇTE işletimi devreye sokmak için, işletim sırasında TAM GÜÇ düğmesine basın.

- Uzaktan kumanda göstergesinde gösterilir

- Sıcaklık göstergesi söner.

İPTAL ETMEK İÇİN

Tekrar TAM GÜÇ düğmesine basın.

- TAM GÜÇTE işletim, işletim modu değiştirildiğinde veya ünite kapatıldığında da iptal olur.

NOTLAR:

- SADECE FAN modunda TAM GÜÇTE işletimi kullanamazsınız.

• TAM GÜÇTE işletim sırasında sıcaklığı ayarlayamazsınız.

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

1 BİR SAAT SONRA KAPANMA düğmesine basın.

• Uzaktan kumandada "1 h" görülür.
• Ünite üzerindeki turuncu ZAMANLAYICI lambası (İyanar.
• Unite bir saat çalışıktan sonra durur.

İPTAL ETMEK İÇİN

ZAMANLAYICI AYAR/İPTAL (SET/C) düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( 1söner.

Veya AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (İve turuncu ZAMANLAYICI lambası (İsöner.

(Isitma modu sembolü 🌿 sadece AY-X08BE/AY-X10BE/AY-X13BE modellerinde bulunur)

NOTLAR:

• BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarına göre önceliğe sahiptir.
• Unite kapalıyken BIR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır.
• Uniteyi, BİR SAAT SÖNRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın.
• ZAMANLAYICI AÇMA ve/veya ZAMANLAYICI KAPAMA ayarlanırsa ZAMANLAYICI İPTAL düğmesi bütün ayarları iptal eder.

NOTLAR:

Zamanlayıcıyı ayarlamadan önce saatin uygun şekilde ayarlanmasına dikkat edin.

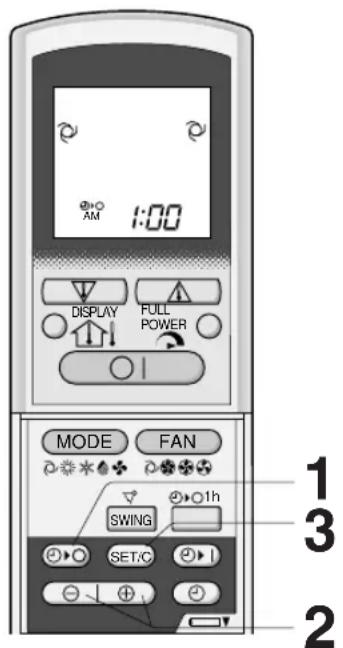

ZAMANLAYICIYI KAPATMA

(Isıtma modu sembolü sadece AY-X08BE/AY-X10BE/AY-X13BE modellerinde bulunur)

1 ZAMANLAYICI KAPAMA ( )▶düğmesine basin.
2 ZAMANLAYICI KAPALI göstergesi yanıp söner; ZAMAN İLERİ veya GERİ düğmelerine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.)
3 Uzaktan kumandayı ünite üzerindeki sinyal alıcıya doğru tutun ve ZAMANLAYICI AYAR (SET/C) düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.

- Unite sinyali aldığında bir bip sinyali verir.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU: (sadece AY-X08BE/AY-X10BE/AY-X13BE modelleri için)

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

NOT:

- SADECE FAN modunda Otomatik Uyku fonksiyonu çalışmaz.

ZAMANLAYICI MODUNU İPTAL ETMEK İÇİN

ZAMANLAYICI İPTAL (SET/C) düğmesine basın.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( Ⓞ ) söner.
• Uzaktan kumanda üzerinde saat gösterilir.

(Isıtma modu sembolü sadece AY-X08BE/AY-X10BE/AY-X13BE modellerinde bulunur)

NOT:

- ZAMANLAYICI AÇMA, ZAMANLAYICI KAPAMA ve BİR ŞAAT SONRA KAPANMA ayarlanırsa ZAMANLAYICI İPTAL düğmesi bütün ayarları da iptal eder.

ZAMAN AYARINI DEĞİŞTİRMEK İÇİN

Önce ZAMANLAYICI ayarını iptal edin ve sonra tekrar ayarlayın.

ZAMANLAYICIYI AÇMA

(Isitma modu sembolü 🌿 sadece AY-X08BE/AY-X10BE/AY-X13BE modellerinde bulunur)

1 ZAMANLAYICI AÇMA (◦) düğmesine basın.
2 ZAMANLAYICI AÇIK göstergesi yanıp söner. ZAMAN İLERİ veya GERİ düğmesine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.)
3 Uzaktan kumandayı ünite üzerindeki sinyal aliciya doğru tutun ve ZAMANLAYICI AYAR (SET/C) düğmesine basın.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.
• Ünite sinyali aldığında bir bip sinyali verir.

4 işletim durumunu seçin.

- Ünite ayarlanan zamandan önce devreye girerek odanın programlanan zamanda istenen sıcaklığa ulaşmasına izin verir. (Uyanma fonksiyonu)

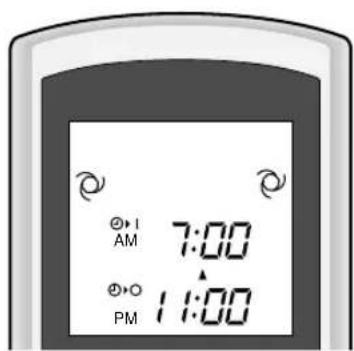

ZAMANLAYICI AÇMA VE KAPAMA FONKSİYONLARININ BİRLİKTE KULLANIMI

Zamanlayıcı açma ve kapama fonksiyonlarını birlikte kullanabilirsiniz.

7:00 11:00

Örnek:

İşletimi öğleden sonra 11:00'de durdurmak ve sabah 7:00'a kadar oda sıcaklığını istenen seviyeye getirmek için işletimi tekrar başlatmak (ayını mod ve sıcaklık ayarlarıyla)

1 ZAMANLAYICI KAPAMA'yi, ünite çalışırken 11:00 p.m.'e ayarlayın.
2 ZAMANLAYICI AÇMA'yı 7:00 a.m.'e ayarlayın.

ZAMANLAYICI AÇIK ve ZAMANLAYICI KAPALI göstergeleri arasındaki ok (▼ veya ▲hangi zamanlayıcının önce devreye gireceğini gösterir.

NOTLAR:

• ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarını, üniteyi farklı sıcaklıklarda veya başka ayarlarda çalıştıracak şekilde programlayamazsınız.
• Zamanlayıcıların her biri diğerinden daha önce devreye girecek şekilde programlanabilir.

YARDIMCI MOD

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İç ünitenin ön panelini kaldırın ve işletim paneli üzerindeki YARDIMCI MOD düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası ( ☐yanar ve ünite OTOMATİK modda çalışmaya başlar.
• Fan hızı ve sıcaklık ayarı ÖTÖMATİK'e ayarlanır.

KAPATMAK İÇİN

İşletim paneli üzerindeki YARDIMCI MOD düğmesine tekrar basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

NOT:

Normal çalışma sırasında YARDIMCI MOD düğmesine basılırsa ünite kapanır.

AUX

GÜÇ SELEKTÖRÜ (sadece AY-X13BE/AH-X13BE modelleri için)

Klimayı düşük elektrik akımı kapasitesine sahip bir konuta takarken GÜÇ SELEKTÖRÜNÜ "L" konumuna alın. Klima düşük güçte çalışır ve aşırı güç tüketiminden kaynaklanan devre kesici veya sigorta atması önlenebilir.

• “L” ayarında çalışırken SOĞUTMA veya ISITMA (model AY-X13BE için) kapasitesi düşer.
• "L" ayarına aldıktan sonra da devre kesici veya sigorta atmasıyla karşılaşılırsa satıcınıza veya uzman teknisye-

ninize başvurun.
“H” ayarında maksimum amper “L” ayarında 7 A 8 A	AH-X13BE AY-9 A 12 A

maksimum amper

H I AUX

OPSİYON KİTİ

Hava Temizleme Filtresi

Klima çalışırken hava temizleme filtresi havadaki toz ve sigara dumanını alarak temiz hava verir.

Hava temizleme filtresinde kullanılan apatit antibakteriyel malzeme, virüslerin ve diğer mikropların faaliyetini engeller. Tek kullanımlık tipin değiştirme periyodu yaklaşık 3\~6 aydır. Bu opsiyonu satın almak için satıcınızla temas kurun.

Herhangi bir bakım uygulamadan önce elektrik kablosunu prizden ayırın ve devre kesiciyi kapatın.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

1 Ön paneli açın.
2 Hava filtrelerini hafifçe yukarı iterek yerinden kurtarın.
3 Hava filtrelerini aşağı çekerek çıkarın.

3 FILTRELERİ TEMİZLEYİN

Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

4 FILTRELERİ YERİNE TAKIN

1 Filtreleri orijinal pozisyonunda yerine takın.
2 On paneli kapatın.
3 Panelin orta kısmını sıkıca iterek yerine oturtun.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESİ

UYARI

• Yumuşak bir bezle silin.
• Üzerlerine direkt olarak su sıçratmayın veya dökmeyin. Su elektrik çarpmasına veya ekipman hasarına yol açabilir.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMAİŞLETİM SEZONUNDAN SONRA BAKIM

1 Mekanizmanın iyice kuruması için üniteyi yaklaşık yarım gün SADECE FAN modunda çalıştırın.
2 Üniteyi durdurun ve fişini çekin. Klima için ayrı bir devre kesiciniz varsa bunu kapatın.
3 Filtreleri temizleyin ve tekrar yerine takın.

KLİMAİŞLETİM SEZONUNDAN ÖNCE BAKIM

1 Hava filtrelerinin kirli olmamasına dikkat edin.
2 Hava girişinde ve çıkışında engel bulunmamasına dikkat edin.

UYARI

3 Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.

SERVİS ÇAĞIRMADAN ÖNCE

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez

ÜNİTENİN ÇALIŞMAMASIÜnite kapatıldıktan hemen sonra açılırsa çalışmaz.Ünite mod değiştirildikten hemen sonra çalışmaz.Bu, dahili mekanizmaları korumak içindir. Üniteyi calıştırmak için 3 dakika bekleyin.	TISLAMYumuşak tıslama sesi, ünitenin içinde akan soğutma gazının sesidir.
	SU BUHARI• SOĞUTMA ve NEM ALMA modunda bazen odanın hava sıcaklığı ile üniteden çıkan havanın sıcaklığı arasındaki fark nedeniyle hava çıkışında su buharı görülebilir.• ISITMA modunda, buz çözme sırasında harici üniteden dışarı su buharı akışı olabilir. (Sadece AY-X08BE/AY-X10BE/AY-X13BE modellerinde)
ÜNİTENİN SICAK HAVA ÜFLEMEMESİ(Model AY-X08BE/AY-X10BE/AY-X13BE)Ünite önısıtma veya buz çözme konumundadır.
KOKULARÜniteden, üniteye giren halı veya mobilya kokuları ve montajın ilk zamanlarında klimanın iç parça-larının kokuları gelebilir.
ÇITIRTIÜnite bir çıtırtı sesi çıkarabilir. Bu ses, ön panelin sürtünmesinden ve sıcaklık değişimi nedeniyle genleşen veya bağlanan diğer elemanlardan gelir.	HARİCİ ÜNİTENİN DURMAMASIİşletim durduktan sonra harici ünite fanı yaklaşık bir dakika daha dönerek üniteyi soğutur.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNİTE ÇALIŞMAZSA

Devre kesicinin ya da sigortanın atmış olup olmadığını kontrol edin.

ÜNİTE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin. Kirliyse temizleyin.	Harici üniteyi kontrol ederek hava girişinin veya çıkışının tıkalı olmadığından emin olun.	Termostatın uygun ayarlı olup olmadığını kontrol edin.
Pencerelerin ve kapıların sıkı kapalı olmasına dikkat edin.	Odada çok sayıda insan bulun-ması ünitenin istenen sıcaklığa ulaşmasını önler.	Odada ısı üreten bir cihaz bulunup bulunmadığını kontrol edin.

ÜNİTE UZAKTAN KUMANDA SİNYALİNİ ALMAZSA
Uzaktan kumandanın pillerinin eski veya zayıf olup olmadığını kontrol edin.	Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutarak tekrar sinyal göndermeyi deneyin.	Uzaktan kumandanın pillerinin kutuplarının uygun yönde olup olmadığını kontrol edin.

Gösterge paneli üzerindeki İŞLETİM lambası, ZAMANLAYICI lambası ve SICAKLIK GÖSTERGESİ yanıp söndüğünde servis çağırın.

SHARP CORPORATION

OSAKA, JAPAN
