Tipo de producto	Aire acondicionado split (unidad interior y exterior)
Marca	Sharp
Modelo	AHX10BE
Alimentación eléctrica	230 V / 50 Hz (estimación)
Modos de funcionamiento	Auto, Frío, Seco, Solo ventilador
Rango de temperatura de servicio (Frío)	Interior: 21 °C a 32 °C; Exterior: 21 °C a 43 °C
Control remoto	Sí, con pantalla LCD y alcance de 7 metros
Temporizador	Temporizador de encendido/apagado (en intervalos de 10 min), temporizador de apagado después de 1 hora
Función de máxima potencia	Sí, funcionamiento a máxima potencia
Dirección del flujo de aire	Vertical (motorizada) y horizontal (manual)
Filtros de aire	Lavables, limpieza recomendada cada 2 semanas
Filtro purificador de aire opcional	Sí, tipo desechable (vida útil de 3 a 6 meses)
Modo auxiliar (sin control remoto)	Sí, tecla AUX en la unidad interior
Función de memoria	Memoriza los ajustes en caso de corte de energía
Función de reposo automático	Sí, en modo Frío: +1°C después de 1h; en modo Seco: similar
Indicadores luminosos	OPERATION (rojo), TIMER (naranja), TEMPERATURE (verde), POWER MONITOR
Limpieza y mantenimiento	Limpiar con un paño suave; no usar agua, disolventes ni polvos abrasivos
Seguridad	Conexión a tierra obligatoria; parada automática en caso de anomalía; uso por niños o personas discapacitadas bajo supervisión
Piezas de repuesto y reparabilidad	Instalación, desmontaje y reparación solo por un técnico calificado; piezas disponibles en el distribuidor

Preguntas frecuentes - AHX10BE SHARP

¿Cómo limpiar los filtros de mi aire acondicionado Sharp AHX10BE?

Levante el panel frontal, empuje los filtros hacia arriba para desbloquearlos, luego jálelos hacia abajo. Límpielos con una aspiradora o lávelos con agua tibia y un detergente suave. Séquelos a la sombra antes de volver a instalarlos. Se recomienda limpiar los filtros cada dos semanas.

¿Qué hacer si el aire acondicionado no enfría correctamente?

Primero verifique que los filtros no estén sucios y límpielos si es necesario. Asegúrese de que las entradas y salidas de aire de las unidades interior y exterior no estén obstruidas. Verifique que el termostato esté ajustado a una temperatura suficientemente baja (18-32°C). Cierre ventanas y puertas. Si el problema persiste, contacte a un técnico calificado.

¿Cómo ajustar el temporizador para apagar el aparato después de una hora?

Presione la tecla ONE-HOUR OFF TIMER del control remoto. La pantalla muestra '1 h' y el indicador TIMER naranja se enciende. El aparato se apagará automáticamente después de una hora. Para cancelar, presione la tecla TIMER CANCEL (SET/C) o apague el aparato con la tecla ON/OFF.

¿Cómo usar el control remoto si no funciona?

Primero verifique las pilas: abra el compartimiento, inserte dos pilas AAA (R03) respetando las polaridades. Si la pantalla permanece vacía, reemplace ambas pilas por unas nuevas. Asegúrese de que no haya obstáculos entre el control remoto y el receptor del aparato (alcance máx. 7 m). Si el problema persiste, use el modo auxiliar presionando la tecla AUX de la unidad interior.

¿Por qué sale vapor del aparato?

En modo Frío o Seco, puede aparecer vapor de agua en la salida de aire debido a la diferencia de temperatura entre el aire ambiente y el aire enfriado. Esto es normal y generalmente desaparece rápidamente. Si el vapor es excesivo, verifique que la manguera de drenaje no esté obstruida.

¿Qué significa el parpadeo de los indicadores en el panel?

Si los indicadores OPERATION, TIMER y TEMPERATURE INDICATOR parpadean simultáneamente, indica un fallo de funcionamiento. Detenga inmediatamente el aparato, corte el interruptor y contacte al servicio postventa. No intente repararlo usted mismo.

¿Cómo cambiar las pilas del control remoto?

Retire la tapa del compartimiento de pilas en la parte trasera del control remoto. Inserte dos pilas nuevas de tipo AAA (R03) respetando las polaridades (+ y -). Cierre la tapa. Si la pantalla muestra 'AM 6:00', las pilas están correctamente instaladas. Reemplace ambas pilas al mismo tiempo y use pilas del mismo tipo.

¿Puedo usar el aire acondicionado en modo calefacción?

No, el modelo AHX10BE es un aire acondicionado solo refrigeración. No tiene modo calefacción. Los modelos con calefacción son AY-X08BE, AY-X10BE y AY-X13BE.

¿Cómo ajustar la dirección del flujo de aire?

Para el ajuste vertical, presione la tecla SWING del control remoto: las aletas oscilan. Vuelva a presionar cuando se alcance la dirección deseada para fijarla. Para el ajuste horizontal, mueva manualmente las aletas horizontales (no toque las aletas verticales). En modo Frío y Seco, el flujo es horizontal; en modo Solo ventilador, es diagonal.

¿Qué hacer en caso de corte de energía?

El aire acondicionado está equipado con una función de memoria: en caso de corte, los ajustes actuales (excepto los del temporizador) se memorizan. Cuando vuelve la corriente, el aparato se reinicia automáticamente con los mismos ajustes. Los temporizadores programados antes del corte permanecen activos.

MANUAL DE USUARIO AHX10BE SHARP

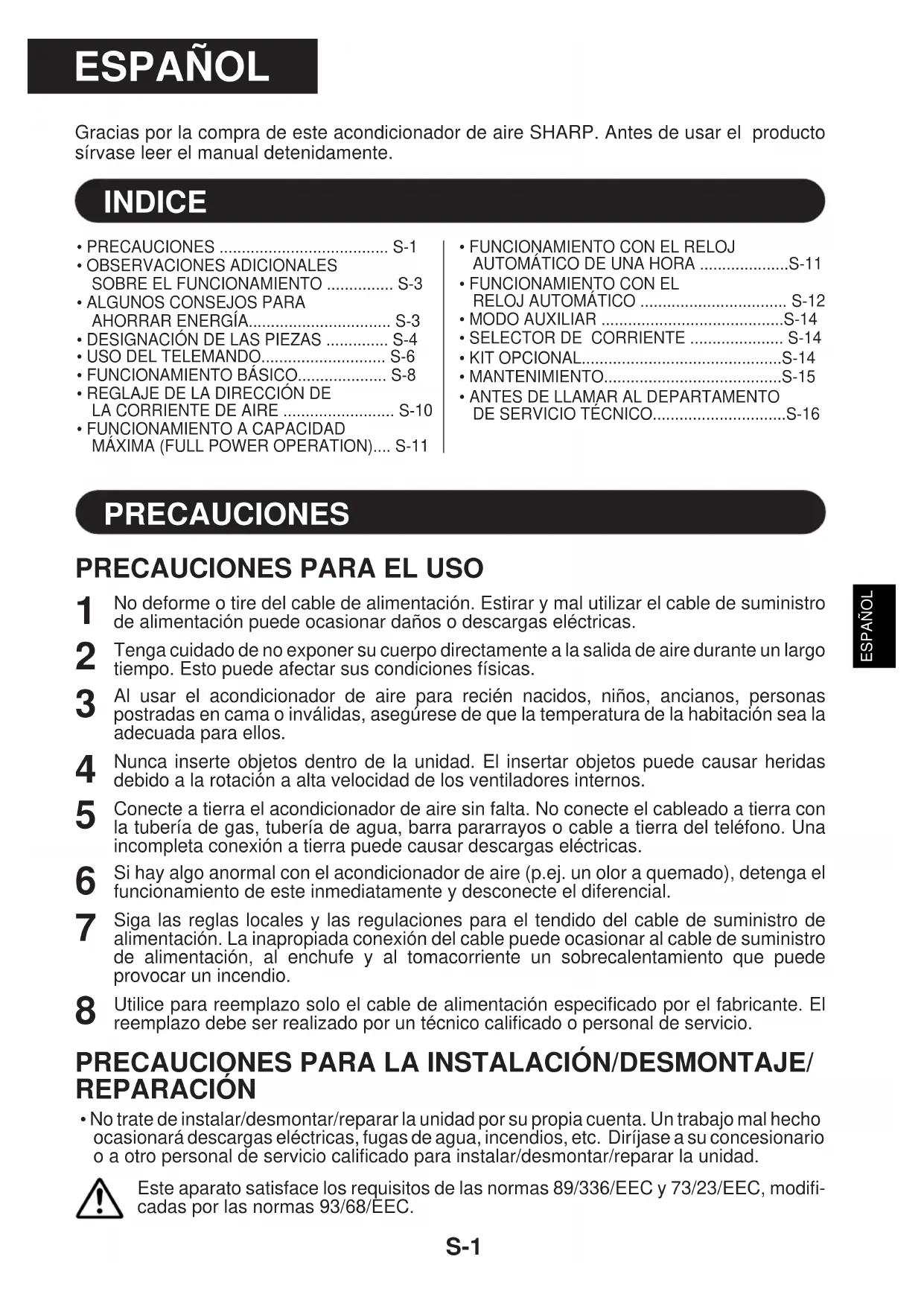

MANUAL DE INSTRUCCIONES

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto sírvase leer el manual detenidamente.

INDICE

• PRECAUCIONES S-1
• OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO ...... S-3
• ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA...... S-3
• DESIGNACIÓN DE LAS PIEZAS ...... S-4
  • USO DEL TELEMANDO...... S-6
• FUNCIONAMIENTO BÁSICO...... S-8
• REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE ...... S-10

• FUNCIONAMIENTO A CAPACIDAD MÁXIMA (FULL POWER OPERATION).... S-11

• FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO DE UNA HORA ......S-11

• FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO ...... S-12

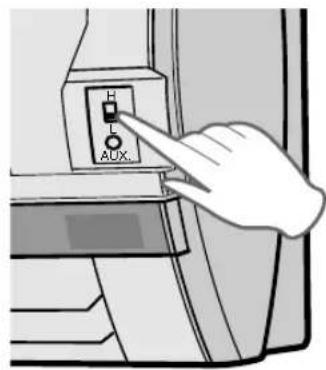

  • MODO AUXILIAR .....S-14
• SELECTOR DE CORRIENTE ...... S-14
• KIT OPCIONAL....S-14
  • MANTENIMIENTO....S-15
  • ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO....S-16

PRECAUCIONES

PRECAUCIONES PARA EL USO

1 No deforme o tire del cable de alimentación. Estirar y mal utilizar el cable de suministro de alimentación puede ocasionar daños o descargas eléctricas.
2 Tenga cuidado de no exponer su cuerpo directamente a la salida de aire durante un largo tiempo. Esto puede afectar sus condiciones físicas.
3 Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada para ellos.
4 Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos.
5 Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una incompleta conexión a tierra puede causar descargas eléctricas.
6 Si hay algo anormal con el acondicionador de aire (p.ej. un olor a quemado), detenga el funcionamiento de este inmediatamente y desconecte el diferencial.
7 Siga las reglas locales y las regulaciones para el tendido del cable de suministro de alimentación. La inapropiada conexión del cable puede ocasionar al cable de suministro de alimentación, al enchufe y al tomacorriente un sobrecalentamiento que puede provocar un incendio.
8 Utilice para reemplazo solo el cable de alimentación especificado por el fabricante. El reemplazo debe ser realizado por un técnico calificado o personal de servicio.

PRECAUCIONES PARA LA INSTALACIÓN/DESMONTAJE/ REPARACIÓN

- No trate de instalar/desmontar/reparar la unidad por su propia cuenta. Un trabajo mal hecho ocasionará descargas eléctricas, fugas de agua, incendios, etc. Diríjase a su concesionario o a otro personal de servicio calificado para instalar/desmontar/reparar la unidad.

Este aparato satisface los requisitos de las normas 89/336/EEC y 73/23/EEC, modificadas por las normas 93/68/EEC.

PRECAUCIONES

ADVERTENCIAS PARA EL USO

1 Abrir periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Ventilación insuficiente puede causar escasez de oxigeno.
2 No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas.
3 Por seguridad, desconectar el diferencial cuando no esté utilizando la unidad por un período de tiempo prolongado.
4 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que esta asegurada en su lugar.
5 No coloque nada en la unidad exterior ni se ponga encima. El objeto o la persona puede caerse, causando lesiones.
6 Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales como perreras donde se crían animales o invernaderos.
7 No coloque vasijas con agua sobre la unidad. Si el agua penetra dentro de la unidad, los aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas.
8 No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar funcionamiento insuficiente o problemas.
9 Asegúrese de apagar el circuito y desconectar el diferencial antes de llevar a cabo cualquier mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted podría resultar herido.
10 No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo.
11 Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas enfermas.
Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

ADVERTENCIAS PARA UBICACIÓN / INSTALACIÓN

- Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión y la frecuencia correcta.

La utilización de una fuente de alimentación con un voltaje y frecuencias inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.

- No instale el aparato en lugares donde puede haber fuga de gases. Esto puede causar incendios.

Instale el aparato en un lugar con polvo, vapores y humedad mínimos.

- Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedecimiento de la habitación, muebles etc.

- Asegúrese de que se ha instalado un interruptor automático de perdidas o un diferencial, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

D.B. = Termómetro seco W.B = Termómetro húmedo

- El dispositivo protector incorporado en el aparato puede impedir que éste continúe funcionando, cuando se use fuera de este margen.

- En la salida de aire puede formarse condensación de agua, si el aparato funcio-na continuamente en el modo ENFRIAR/DESHU-MECTAR, cuando la hu-medad ambiental es superior a un 80%.

FALLO DE CORRIENTE

Este acondicionador de aire tiene una función de memoria automática para almacenar la configuración cuando ocurra un fallo de corriente.

Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos después de volver la corriente.

NOTAS PARA LOS MODELOS AY-X08BE/AY-X10BE/AY-X13BE

FUNCIÓN DE PRECALENTAMIENTO

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco minutos en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir que el aire frío salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCION DE DESHIELO

• Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo CALEN-TAR, un descongelador automático proporciona calor durante unos cinco a diez minutos, para retirar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continua funcionando en el modo CALENTAR.

PROCESO DE CALENTAMIENTO

• El aparato emplea una bomba calorífica que extrae el calor del aire exterior, y lo despide dentro de la habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.
• Si el proceso de calentamiento es reducido debido a temperaturas bajas exteriores, utilice un calentador adicional.
• Hasta poder calentar la habitación completa puede tardar tiempo dado que el aparato emplea un circuito de circulación forzada del aire.

ALGUNOS CONSEJOS PARA AHORRAR ENERGIA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR (y 2°C menos en el modo CALENTAR con los modelos AY-X08BE/AY-X10BE/AY-X13BE) ahorrará aproximadamente un 10 porcentaje en consumo de corriente.
• Si se regula una temperatura más fría que lo necesario para enfriar la habitación, aumentará el consumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfriamiento, reducirá el consumo de corriente.
• Cierre las ventanas y puertas al utilizar el aparato para enfriar (y para calentar con los modelos AY-X08BE/AY-X10BE/AY-X13BE).

PARA OBTENER UNA OPTIMA CIRCULACION DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN CON EL RELOJ AUTOMÁTICO CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACIÓN

- La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

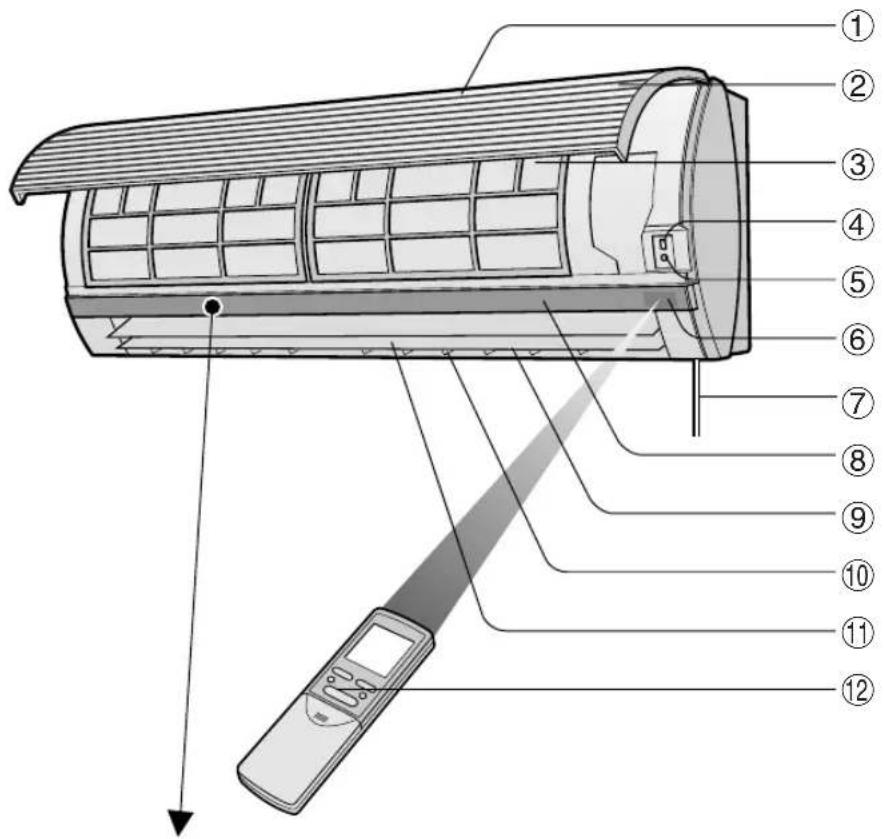

DESIGNACIÓN DE LAS PIEZAS

UNIDAD INTERIOR

① Entrada de aire
② Panel de abertura
③ Filtros de aire
④ INTERRUPTOR SELECTOR DE CORRIENTE
(solo para los AY-X13BE/AH-X13BE)
⑤ Tecla AUX.
⑥ Célula RECEPTORA
⑦ Cable de la Fuente de Alimentación
⑧ Panel de indicaciones
⑨ Deflectores de Ajuste Vertical
⑩ Deflectores de Ajuste Horizontal
⑪ Salida de aire
⑫ Telemando
⑬ MONITOR DE POTENCIA
⑭ INDICADOR DE TEMPERATURA
⑮ Lámpara de Temp. EXTERIOR (verde ⬇️)
⑯ Lámpara de Temp. AMBIENTE (verde ↗
⑰ Lámpara de (RELOJ AUTOMÁTICO (anaranjada Ⓥ)
⑱ Lámpara de FUNCIONAMIENTO (roja 📄)

UNIDAD EXTERIOR

⑲ Toma de aire
⑳ Tubo refrigerante y cable conector
②1 Manguera de drenaje
⑳ Salida de aire

NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

TELEMANDO

(El símbolo de modo calentar está especificado solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

VISUALIZADOR DEL TELEMANDO (cristal líquido)

⑱ TERMOSTATO PARA REGLAJE DE MODOS AUTOMÁTICO Y DESHUMECTAR
⑲ SÍMBOLO DE TEMPERATURA
⑳ SÍMBOLO DE TRANSMISIÓN
⑳ SÍMBOLOS DE MODO

: CALENTAR : VENTACIÓN

(sólo para AY-X08BE/AY-X10BE/AY-X13BE)

: ENFRIAR

⑳ INDICADOR DE TEMPERATURA
②3 SÍMBOLO DE MODO DE FUNCIONAMIENTO AL MÁXIMO
⑳ SÍMBOLOS DE VELOCIDAD DEL VENTILADOR

: AUTO : BAJA

: ALTA : SUAVE

① TRANSMISOR
② VISUALIZADOR (de cristal líquido)
③ Tecla de regulación de TEMPERATURA
④ Tecla de funcionamiento a capacidad máxima (FULL POWER OPERATION)
⑤ Tecla de visualización (DISPLAY)
⑥ Tecla CON/DESCON (ON/OFF)
⑦ Tecla MODO (MODE)
⑧ Tecla VENTILACIÓN (FAN)

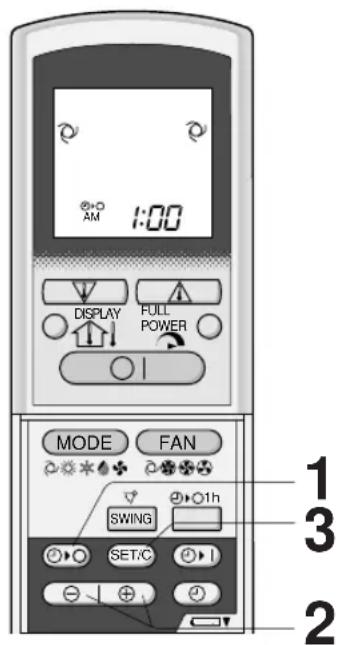

⑨ Tecla de desactivación del reloj automático
⑩ Tecla de paso de aire (SWING)
⑪ Tecla de desactivación del reloj automático en una hora
⑫ Tecla de ACTIVACIÓN/DESACTIVACIÓN del reloj automático (SET/CANCEL)

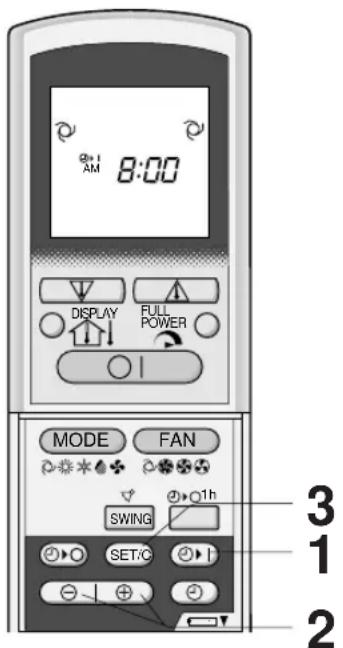

⑬ Tecla de ACTIVACIÓN del reloj automático (para regularlo)
⑭ Tecla HORAS (AVANCE)
⑮ Tecla RELOJ
⑯ Indica que el COMPARTIMIENTO DE PILAS está por debajo de esta marca
⑰ Teclas HORAS (RETROCESO)

(El símbolo de modo calentar está especificado solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

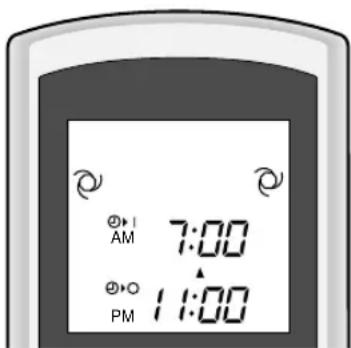

⑲ INDICADOR DE ACTIVACIÓN AUTOMÁTICA DEL RELOJ/RELOJ Indica la hora programada para el reloj automático, o la hora actual.
②6 INDICADOR DE DESACTIVACIÓN DEL RELOJ AUTOMÁTICA Indica la hora programada para la desco-nexión del reloj automático, o el reglaje de una hora de este.

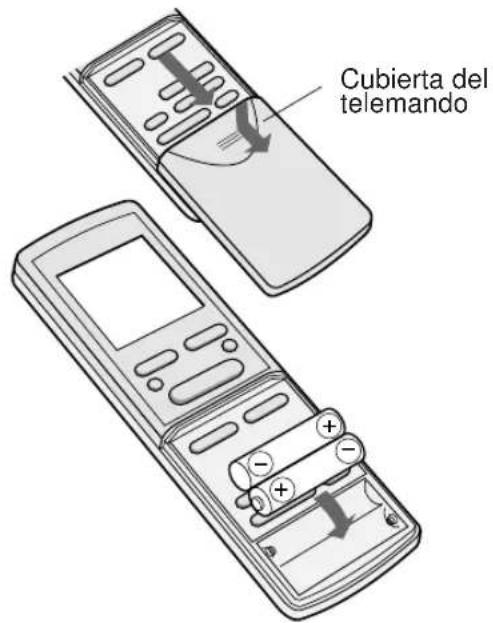

FORMA DE COLOCAR LAS PILAS Use dos pilas tamaño AAA (R03).

1 Retire la cubierta del telemando.
2 Inserte las pilas en el compartimiento, asegúrese de que las polaridades ⊕ y ⊖ están correctamente alineadas.

- Si las pilas están bien colocadas, en el visualizador aparecerá "AM 6:00".

3 Coloque de nuevo la cubierta en su sitio.

NOTAS:

• Las pilas alcanzan para un año de uso normal, aproximadamente.
• Al sustituir las pilas, siempre cambie ambas pilas, y asegúrese de que son del mismo tipo.
• Si el telemando no funciona apropiadamente después de sustituir las pilas, retírelas y espere unos 30 segundos e introdúzcalas nuevamente.
• Cuando no vaya a usar el aparato durante largo tiempo, saque las pilas del telemando.

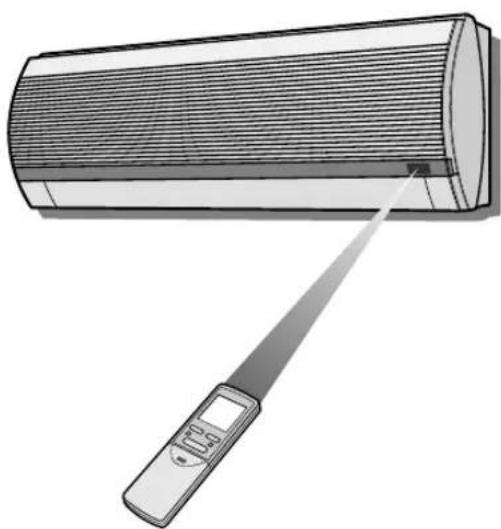

FORMA DE USAR EL TELEMANDO

Apunte el telemando hacia la célula receptora de señal de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible.

• Cerciórese de que no haya cortinas u otros objetos entre el telemando y la unidad.
• El telemando puede enviar señales hasta a 7 metros de distancia.

• No permita que la célula receptora de señal reciba la luz del sol directa, ya que esto puede deteriorar su funcionamiento. Si la célula receptora de señal es expuesta a la luz solar directa, cierre una ventana para bloquear la luz.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede interferir con la transmisión de la señal.
• La unidad puede ser afectada por las señales transmitidas del telemando de la televisión, de la videograbadora, o de otros aparatos usados en la misma habitación.
• No deje nunca el telemando expuesto directamente a los rayos del sol, ni cerca a un calentador. Igualmente, proteja la unidad y el telemando contra la humedad y los golpes, para evitar que se decoloren o se averíen.

AJUSTAR LA HORA

Existen dos modos para ajuste de la hora: ciclo de 12 horas y ciclo de 24 horas.

(El símbolo del modo calentar solo es suministrado para los modelos AY-X08BE/AY-X10BE/AY-X13BE)

Ejemplo: 5:00 p.m.

Reloj Visualizador
Ciclo de 12 horas PM 5:00
Ciclo de 24 horas 17:00

1 Para ajustar el ciclo de 12 horas, pulse la tecla RELOJ una vez. Para ajustar el ciclo de 24 horas, pulse la tecla RELOJ dos veces.
2 Pulse las teclas AVANCE O RETROCESO para ajustar la hora actual.

- Mantenga la tecla pulsada para avanzar o retroceder la visualización del tiempo rápidamente.

3 Pulse la tecla SET/C (ajustar reloj)

- Los dos puntos (:) parpadean para indicar que el reloj está funcionando.

NOTA:

- Mientras el aparato este funcionando el modo de reloj automático, no es posible ajustar la hora actual.

(El símbolo de modo calentar está especificado solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

1

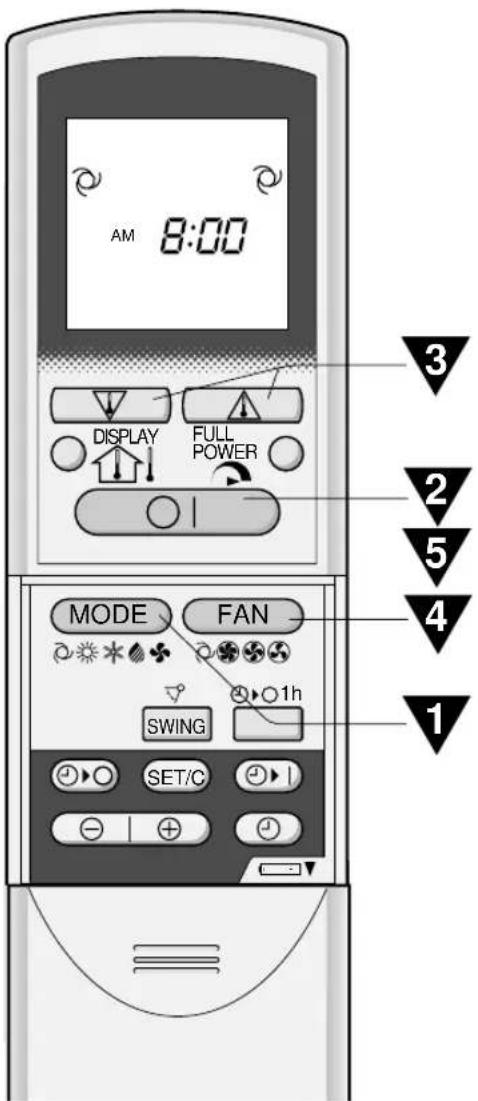

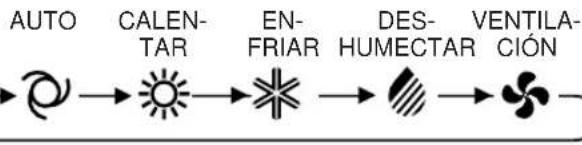

Pulse la tecla MODO (MODE) para elegir el modo de funcionamiento.

CALENTAR

( solo para los AY-X08BE/AY-X10BE/AY-X13BE)

2

Pulse la tecla CON/DESCON (ON/OFF) para arrancar el aparato.

- La lámpara roja de FUNCIONAMIENTO (国 en la unidad se iluminará.

3

Pulse la tecla TERMOSTATO para regular la temperatura deseada.

- En el modo AUTO y DES-HUMECTAR (DRY), las barras indicadoras representan los cambios de temperatura.

- En el modo ENFRIAR (y CALENTAR para los AY-X08BE/AY-X10BE/AY-X13BE), la tempe-ratura puede regularse en el margen de 18 a 32°C. - En el modo VENTILACIÓN, no se pueden regular la temperatura.

4

Pulse la tecla VENTILACIÓN para regular la velocidad del ventilador deseada.

- Cuando la unidad funciona en el modo DESHUMECTAR, la velocidad del ventilador se ajusta a AUTO y no se puede modificar. - En el modo VENTILACIÓN, no es posible ajustar la velocidad del ventilador en AUTO.

5

Para desconectar la unidad, pulse la tecla CON/DESCON(ON/OFF) nuevamente.

- La lámpara roja de FUNCIONAMIENTO (☐) en la unidad se apagará.

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo automático (AUTO MODE), los ajustes de temperatura y modo (CALENTAR, ENFRIAR O DESHUMECTAR) son regulados automáticamente dependiendo de la temperatura ambiente y la temperatura exterior.

Ajustes de modos y temperatura para los modelos AH-X08BE/AH-X10BE/AH-X13BE

Ajustes de modos y temperatura para los modelos AY-X08BE/AY-X10BE/AY-X13BE

Durante el funcionamiento, si la temperatura exterior cambia, los ajustes de temperatura cambiarán automáticamente como se muestra en el diagrama.

MODO DE CONMUTACIÓN (solo para los modelos AY-X08BE/AY-X10BE/AY-X13BE)

Durante las estaciones en las cuales necesite ENFRIAR durante el día y CALENTAR en la noche, o si la temperatura ambiente llega a ser extremadamente más alta que la temperatura ajustada, debido a equipos calentadores suplementarios, el modo automáticamente se conmutará entre el modo CALENTAR y ENFRIAR para mantener una temperatura ambiente agradable.

CONSEJOS SOBRE EL PANEL DE INDICACIONES

El panel de indicaciones cambiará cada vez que usted pulse la tecla VISUALIZADOR (DISPLAY) en la siguiente manera.

Se visualiza la temperatura ambiente y el MONITOR DE POTENCIA.

Se visualiza la temperatura exterior y el MONITOR DE POTENCIA(POWER MONTOR).

Ninguna visualización.

MONITOR DE POTENCIA

Cuando se visualice la temperatura ambiente o la temperatura exterior, el MONITOR DE POTENCIA se iluminará en 4 niveles (3 niveles para el modo DESHUMECTAR), para indicar la potencia de funcionamiento.

Cuando se opera el acondicionador de aire a la máxima potencia en el modo ENFRIAR (y CALENTAR para los AY-X08BE/AY-X10BE/AY-X13BE), se encenderá “Power” y se apagará “Eco” en el panel de indicaciones.

NOTAS:

• Las temperaturas visualizadas son aproximadas y pueden variar de las temperaturas actuales.
• Rangos visualizados de temperatura
  Temperatura ambiente: 0°C \~ 40°C (se visualiza Lg cuando la temperatura es menos de 0°C y Hcuando es más de 40°C)
  Temperatura exterior: -9°C \~ 45°C (se visualiza L, cuando la temperatura es menos de -9°C y y cuando es más de 45°C)
• Se visualiza _ _ durante el primer minuto de funcionamiento mientras las temperaturas son detectadas.
• Solo la temperatura ambiente se puede visualizar cuando la unidad no esta funcionando.

REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE

CORRIENTE DE AIRE VERTICAL

La dirección de la corriente de aire se ha ajustado automáticamente en la fábrica, para obtener un óptimo confort en cada modalidad:

modo ENFRIAR y DESHUMECTAR Corriente de aire	horizontal
Modo VENTILACIÓN (FAN ONLY) Corriente de aire(y CALENTAR para los AY-X08BE/AY-X10BE/AY-X13BE)	diagonal

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Pulse una vez la tecla CORRIENTE DE AIRE (SWING) en el telemando.

- El deflector de ajuste vertical cam-biará su ángulo contínuamente.

Pulse nuevamente la tecla CORRIENTE DE AIRE (SWING) cuan-do el deflector de ajuste vertical esté en la posición deseada.

- El deflector detendrá su movimiento dentro del margen mostrado en el diagrama. - La posición ajustada será memorizada y ajustada automáticamente a la misma posición la próxima vez que se opere el aparato.

Margen de ajuste

modo ENFRIAR y DES- HUMECTAR

modo VENTILACIÓN (FAN ONLY) (y CALENTAR para los AY-X08BE/AY-X10BE/ AY-X13BE)

El margen de ajuste es más angosto que el rango CORRIENTE DE AI-RE (SWING) con el fin de impedir que se forme condensación de agua.

El margen es ancho de tal forma que la corriente de aire pueda ser dirigida hacia el piso.

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Agarre los deflectores de ajuste horizontal como se muestra en el diagrama y ajuste la dirección de la corriente de aire.

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector en forma manual, puede suceder que la unidad falle posteriormente al querer manejarla con el telemando.
• Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR O CALENTAR por un periodo largo de tiempo, puede formarse condensación de agua.

FUNCIONAMIENTO A CAPACIDAD MÁXIMA (FULL POWER OPERATION)

En esta operación, el acondicionador de aire trabaja a la máxima potencia para enfriar la habitación ( o calentarla con los modelos AY-X08BE/AY-X10BE/AY-X13BE) de esta manera usted puede rápidamente utilizarlo inmediatamente que usted llega a su casa.

1 Para activar la función de capacidad máxima, pulse la tecla FULL POWER (CAPACIDAD MAXIMA) tenien-do la unidad ya conectada.

- en el telemando se visualiza la indicación

- desaparece la indicación de temperatura.

CANCELAR

Pulse de nuevo la tecla FULL POWER(CAPACIDAD MÁXIMA).

- La función de CAPACIDAD MÁXIMA (FULL POWER) se cancelará también cuando el modo de operación cambie, o cuando la unidad se apague.

NOTAS:

- Usted no puede utilizar la función de CAPACIDAD MÁXIMA (FULL POWER) durante el modo VENTILACIÓN (FAN ONLY).

- Usted no puede regular la temperatura durante la función de CAPACIDAD MÁXIMA (FULL POWER).

Al usar el RELOJ AUTOMÁTICO DE UNA HORA, la unidad funcionará durante una hora y luego se detendrá.

(El símbolo de modo calentar está especificado solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

1 Pulse la tecla RELOJ AUTOMÁTICO DE UNA HORA.

- El telemando visualiza "1 h".

- La lámpara anaranjada (☐) del RELOJ AUTOMÁTICO en la unidad se ilumina.

- La unidad se detendrá después de una hora.

CANCELAR

Pulse la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C).

- La lámpara anaranjada de RELOJ AUTOMÁTICO ( ☑) en la unidad se apaga.

O, apague la unidad pulsando la tecla CON/DESCON (ON/OFF).

- La lámpara roja de FUNCIONAMIENTO ( ☑ y la lám-para anaranjada de RELOJ AUTOMÁTICO ( ☑) se apagarán.

NOTAS:

• La función de RELOJ AUTOMÁTICO DE UNA HORA tiene prioridad sobre las funciones de RELOJ AUTOMÁTICO ACTIVADO y RELOJ AUTOMÁTICO DESACTIVADO.
• Si se ajusta el RELOJ AUTOMATICO DE UNA HORA mientras la unidad no está funcionando, esta funcionará durante una hora con la condición antes ajustada.
• Si desea que la unidad funcione una hora más antes de que se active el RELOJ AUTOMÁTICO DE UNA HORA, entonces pulse nuevamente la tecla RELOJ AUTOMÁTICO DE UNA HORA mientras esté funcionando la unidad.
• Si se ACTIVA y/o se DESACTIVA EL RELOJ AUTOMÁTICO, con la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C) cualquier ajuste será cancelado.

Antes de programar el temporizador, asegúrese de que el reloj esté ajustado apropiadamente con la hora actual.

DESACTIVACIÓN DEL RELOJ AUTOMÁTICO

(El símbolo de modo calentar está especificado solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

1 Pulse la tecla de DESACTIVACIÓN DEL RELOJ AUTOMÁTICO (💡️ ).
2 El indicador de DESACTIVACIÓN DEL RELOJ AUTOMÁTICO parpadeará; pulse las teclas AVANCE DE HORA o RETROCESO para ajustar el tiempo deseado. (El tiempo puede regularse en incrementos de 10 minutos).
3 Apunte el telemando a la célula receptora de se-ñal en la unidad y pulse la tecla de AJUSTE DE RELOJ AUTOMÁTICO (SET/C).

- En la unidad la lámpara anaranjada de RELOJ AU-TOMÁTICO (💡) se iluminará.

- Cuando la unidad recibe Ta señal emite un sonido de audible.

PARA CANCELAR EL SERVICIO CON EL RELOJ AUTOMATICO

Al elegir el modo DESACTIVACIÓN DEL RELOJ AUTOMÁTICO, la regulación de la temperatura se ajusta automáticamente para evitar que suba o baje excesivamente mientras usted duerme. (Función Automática Nocturna)

MODO ENFRIAR/DESHUMECTAR:

- Una hora después de comenzar el servicio con el reloj automático, la temperatura sube 1°C por encima de la regulada en el termostato.

MODO CALENTAR: (solo para los modelos AY-X08BE/AY-X10BE/AY-X13BE)

- Una hora después de comenzar el ser-vicio con el reloj automático, la tempe-ratura baja 3°C por debajo de la regulada en el termostato.

NOTA:

- La función Automática Nocturna no se activará al usar la unidad en el modo de VENTILADOR (FAN ONLY).

PARA CANCELAR EL SERVICIO CON EL RELOJ AUTOMÁTICO

Pulse la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C).

• La lámpara anaranjada de RELOJ AUTOMÁTICO (☑) en la unidad se apaga.
• En el telemando se visualizará la hora actual.

(El símbolo de modo calentar está especificado solo en los modelos AY-X08BE/ AY-X10BE/AY-X13BE)

NOTA:

- Si se ajusta alguna de las funciones ACTIVACIÓN DE RELOJ AUTOMÁTICO, DESACTIVACIÓN DE RELOJ AUTOMÁ-TICO y CANCELACIÓN DEL SERVICIO CON EL RELOJ AUTOMÁTICO, la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C) cancelará todos los ajustes.

PARA MODIFICAR EL REGLAJE DE LA HORA

Cancelar primero la función de RELOJ AUTOMÁTICO y ajustarla de nuevo.

ACTIVACIÓN DEL RELOJ AUTOMÁTICO

(El símbolo de modo calentar está especificado solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

1 Pulse la tecla de ACTIVACIÓN DEL RELOJ AUTOMÁTICO ( ⓣ▶ I ).
2 El indicador de ACTIVACIÓN DEL RELOJ AUTOMÁTICO parpadeará; pulse las teclas AVANCE DE HORA O RETROCESO para ajustar el tiempo deseado. (El tiempo puede regularse en incrementos de 10 minutos).
3 Apunte el telemando hacia la célula receptora de señal en la unidad y pulse la tecla de AJUSTE DE RELOJ AUTOMÁTICO (SET/C).

• En la unidad la lámpara anaranjada de RELOJ AU-TOMÁTICO ( ⏻ ) se iluminará.
• Cuando la unidad recibe la señal emite un sonido de audible.

4 Elija el modo de funcionamiento.

- Antes de regular el periodo de funcionamiento, la unidad se activará para permitir que en la habitación se alcance la temperatura deseada en el tiempo programado. (Función de Reloj Despertador)

USO COMBINADO DE LAS FUNCIONES DEL RELOJ AUTOMÁTICO

Usted puede combinar las funciones de ACTIVACIÓN y DESACTIVACIÓN del reloj automático.

Ejemplo:

Suspender el funcionamiento a las 11:00 p.m. y reanudarlo (con los mismos reglajes de modo y temperatura) para darle a la temperatura del cuarto el nivel deseado a las 7:00 a.m.

1 Ajuste la función de DESACTIVACIÓN DEL RE-LOJ AUTOMÁTICO para las 11:00 p.m.
2 Ajuste la función de ACTIVACIÓN DEL RELOJ AUTOMÁTICO para las 7:00 a.m.

Las flecha ( ▼ o ▲) entre los indicadores de ACTIVACIÓN Y DESACTIVACIÓN DE RELOJ AUTOMÁTICO señalan cual función se activará primero.

NOTAS:

• No es posible programar las funciones de ACTIVACIÓN Y DESACTIVACIÓN DE RELOJ AUTOMATICO para operar la unidad a temperaturas diferentes u otros reglajes.
• No es necesario conservar un orden cronológico para la programación de funciones.

MODO AUXILIAR

Use este modo si no dispone de un telemando.

ACTIVACIÓN

Retire el panel frontal de la unidad interior y pulse la tecla AUX en el panel de funciones.

• Se encenderá la lámpara roja de FUNCIONAMIENTO (☐) que está en la unidad y esta comenzará a funcionar en el modo AUTO (AUTOMÁTICO).
• La velocidad del ventilador y el reglaje de la temperatura se ajustan al modo AUTO (AUTOMATICO).

DESACTIVACIÓN

Pulse de nuevo la tecla AUX en el panel de funciones.

- La lámpara roja de FUNCIONAMIENTO (☐) en la unidad se apagará.

NOTA:

Al pulsar la tecla AUX durante el servicio normal, la unidad se desconectará.

SELECTOR DE CORRIENTE

(solo para los modelos

AY-X13BE/AH-X13BE)

Al instalar el acondicionador de aire en una casa con capacidad de corriente eléctrica pequeña, cambie el SELECTOR DE CORRIENTE (POWER SELECTOR) a "L". El acondicionador de aire funcionará con una corriente reducida, y se podrá evitar la desconexión del diferencial o la quema de fusibles causada por el consumo excesivo de corriente.

• La capacidad de ENFRIAMIENTO o CALENTAMIENTO (para el modelo AY-X13BE) será reducida cuando el aparato funcione ajustado a "L".
• Dirijase a su concesionario o técnico calificado si se producen continuas desconexiones del diferencial o quemas de fusibles aún después de haber ajustado la corriente en "L".

	AH-X13BE AY-X13BE
Amperaje máximo en el ajuste “H”	9 A 12 A
Amperaje máximo en el ajuste “L”	7 A 8 A

KIT OPCIONAL

Filtro Purificador de Aire

Durante el funcionamiento del acondicionador de aire, el filtro purificador de aire elimina el polvo y el humo de tabaco del aire y repone aire limpio.

El material antibacterial de apatatita utilizado en el filtro purificador de aire suprime las actividades de absorción de virus y otros gérmenes. El periodo de reemplazo para el tipo desechable es de aproximadamente 3\~6 meses.

Dirijase a su concesionario para la compra de este producto.

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el diferencial antes de realizar cualquier mantenimiento.

LIMPIEZA DE LOS FILTROS Los filtros de aire deben limpiarse cada dos semanas.

1 Levantar el panel de apertura.
2 Empuje los filtros de aire ligeramente hacia arriba para soltarlos.
3 Para sacarlos, tire de los filtros hacia abajo.

3 LIMPIEZA DE LOS FILTROS

Use un aspirador para retirar el polvo. Si los filtros están sucios, lávelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar.

4 REINSTALACIÓN DE LOS FILTROS

1 Reinstale los filtros en las posiciones originales.
2 Cierre el panel frontal.
3 Presione firmemente la parte central del panel para asegurarlo en su sitio.

LIMPIEZA DE LA UNIDAD Y DEL TELEMANDO

PRECAUCIÓN

• Límpielos con un paño suave.
- No rocíe o derrame agua directamente sobre ellos. Puede producirse una descarga eléctrica o daño del equipo.
- No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Opere la unidad en el modo VENTILADOR (FAN ONLY) durante aproximadamente medio día para permitirle al mecanismo secarse por completo.
2 Detenga el funcionamiento de la unidad y desenchufela. Desactive el diferencial, si tiene uno exclusivamente para el acondicionador de aire.
3 Limpie los filtros, luego reinstalelos.

MANTENIMIENTO ANTES DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Asegúrese de que los filtros de aire no estén sucios.
2 Asegúrese de que nada obstruye las entradas o salidas de aire.

PRECAUCIÓN

3 Verifique periódicamente el desgaste de la rejilla de montaje exterior y asegúrese de que está colocada firmemente en su lugar.

Las siguientes condiciones no significan mal funcionamiento del equipo

LA UNIDAD NO FUNCIONALa unidad no funcionará inmediatamente después de encenderla. La unidad no funcionará inmediatamente después de que el modo de servicio se haya cambiado Esto sucede con el fin de proteger los mecanismos internos. Espere 3 minutos antes de operar la unidad.	RUIDOS DE SILBIDOSLos ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de la unidad.
	VAPOR DE AGUAEn los modos ENFRIAR (COOL) y DES-HUMECTAR (DRY), se puede ver algunas veces vapor de agua en las salidas de aire debido a diferencias entre la temperatura ambiente del aire y la temperatura del aire descargado por la unidad.En el modo CALENTAR (HEAT), puede fluir vapor de agua de la unidad exterior durante el deshielo. (Solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)
NO SALE AIRE CALIENTE(Modelos AY-X08BE/AY-X10BE/AY-X13BE)La unidad se encuentra en servicio de precalenta- miento o deshielo.
OLORESOlores a alfombra y muebles que penetran en la unidad y los olores de los componentes internos del acondicionador de aire pueden salir de la unidad durante la etapa inicial de instalación.
RUIDOS DE CRUJIDOSLa unidad puede producir un sonido de crujidos. Este sonido es generado por la fricción del panel frontal, expansión de otros componentes o la conexión debida a cambios de temperatura.	LA UNIDAD EXTERIOR NO SE DETIENEDespués de detener el funcionamiento, el ventilador de la unidad exterior rotará durante aproximadamente un minuto para enfriar la unidad.

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el diferencial se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRÍA (O CALIENTA) LA HABITACIÓN EFICAZMENTE
Examine los filtros. Si están sucios, límpielos.	Examine la unidad exterior para asegurarse de que la salida y entrada de aire no está obstruida.	Examine el termostato para ver si está bien regulado.
Cerciórese de que las ventanas y puertas estén bien cerradas.	Si hay muchas personas dentro de la habitación, la unidad no alcanzará la temperatura deseada.	Verifique si hay otros aparatos calefactores que estén funcionando dentro de la habitación.

LA UNIDAD NO RECIBE LA SEÑAL DEL TELEMANDO
Verifique si las pilas del telemando están viejas o descargadas.	Trate de enviar la señal de nuevo apuntando el telemando hacia la célula receptora de la unidad.	Verifique si las pilas del telemando están instaladas con las polaridades alineadas en forma adecuada.

Llame al servicio técnico cuando las lámparas de FUNCIONAMIENTO, RELOJ AUTOMÁTICO, e INDICADOR DE TEMPERATURA parpadeen en el panel de indicaciones.

CAMPO DELLA TEMPERATURA OPERATIVA

		TEMP. INTERNA.	TEMP. ESTERNA
RINFRES-CAMENTO	limite 32^ superiore 23^ C W.B. -
	limite 21^ C D.B. 21^ C D.B. inferiore 15^ C W.B. -
RISCAL-DAMENTO(AY-X08BE/AY-X10BE/AY-X13BE only)	limite 27^ superiore - 18^ C W.B.
	limite 20^ inferiore - 9.5^ C W.B.

D.B. = bulbo secco W.B. = bulbo umido

SELECCIONADOR DE POTÊNCIA

(apenas nos modelos AY-X13BE/AH-X13BE)
