Caractéristique	Détails
Type d'appareil	Climatiseur monobloc
Capacité de refroidissement	10 000 BTU
Classe énergétique	A+
Niveau sonore	54 dB(A)
Dimensions (L x P x H)	75 x 45 x 30 cm
Poids	30 kg
Fonctionnalités supplémentaires	Déshumidification, mode ventilateur
Utilisation	Idéal pour les pièces jusqu'à 30 m²
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Informations supplémentaires	Installation facile, télécommande incluse

FOIRE AUX QUESTIONS - AHX10BE SHARP

Comment puis-je régler la température de mon climatiseur SHARP AHX10BE ?

Utilisez la télécommande pour appuyer sur les boutons +/- pour ajuster la température souhaitée.

Pourquoi mon climatiseur ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle et si le disjoncteur n'a pas sauté.

Quel est le niveau sonore de l'appareil ?

Le SHARP AHX10BE fonctionne à un niveau sonore d'environ 26 dB en mode silencieux.

Comment nettoyer le filtre de mon climatiseur ?

Retirez le filtre, nettoyez-le avec de l'eau tiède et du savon doux, puis laissez-le sécher complètement avant de le remettre en place.

Que faire si mon climatiseur fuit de l'eau ?

Vérifiez si le réservoir d'eau est plein ou si les tuyaux de drainage sont obstrués. Videz le réservoir si nécessaire.

Comment puis-je changer le mode de fonctionnement de l'appareil ?

Utilisez la télécommande pour sélectionner le mode souhaité (cool, heat, fan ou dehumidify) en appuyant sur le bouton correspondant.

Est-ce que le climatiseur peut être utilisé en hiver ?

Oui, le SHARP AHX10BE est équipé d'une fonction chauffage, mais il est recommandé de ne pas l'utiliser à des températures extérieures inférieures à 0 °C.

Comment régler la direction de l'air ?

Utilisez la télécommande pour ajuster les volets horizontaux et verticaux afin de diriger le flux d'air selon vos préférences.

Le climatiseur émet une odeur désagréable, que faire ?

Cela peut être dû à un filtre sale ou à de l'humidité. Nettoyez le filtre et assurez-vous que l'appareil est en bon état.

Où puis-je trouver le manuel d'utilisateur du SHARP AHX10BE ?

Le manuel d'utilisateur peut être téléchargé sur le site officiel de SHARP ou dans la section assistance de votre revendeur.

MODE D'EMPLOI AHX10BE SHARP

Nous vous remercions de l'achat d'un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIERE

• PRECAUTIONS.... F-1
• AUTRES REMARQUES SUR LE FONCTIONNEMENT.... F-3
• CONSEILS SUR LES ECONOMIES D'ENERGIE ...... F-3
  • NOMENCLATURE.... F-4
  • UTILISATION DE LA TELECOMMANDE..... F-6
  • FONCTIONNEMENT DE BASE ...... F-8
• AJUSTER LA DIRECTION DU DEBIT D'AIR ...... F-10

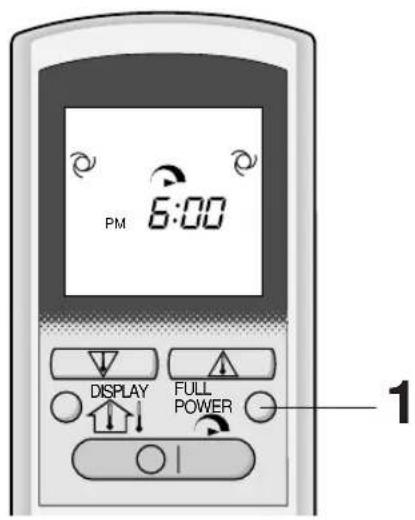

• FONCTIONNEMENT PLEIN REGIME ...... F-11

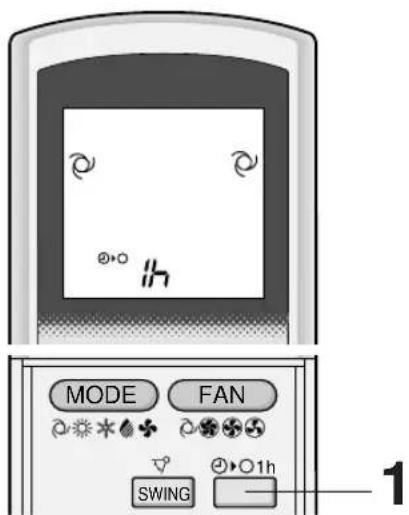

• MINUTERIE D'ARRET APRES UNE HEURE.... F-11
• FONCTIONNEMENT DE LA MINUTERIE..... F-12
• MODE AUXILIAIRE ...... F-14
- SELECTEUR D'ALIMENTATION ...... F-14
- KIT EN OPTION ...... F-14
- ENTRETIEN ...... F-15
• AVANT D'APPELER LE SERVICE APRES-VENTE ...... F-16

PRECAUTIONS

PRECAUTIONS D'EMPLOI

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de le saisir et une mauvaise utilisation du cordon d'alimentation, peut endommager l'appareil et provoquer une décharge électrique.
2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque affecter votre état physique.
3 Lors de l'utilisation du climatiseur pour des enfants en bas âge, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée à ceux qui se trouvent dans la pièce.
4 Ne jamais insérer d'objets dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes.
5 Mettre le climatiseur sans faille à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un para-tonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risque de provoquer une décharge électrique.
6 En cas d'anomalie du climatiseur (ex. s'il dégage une odeur de brûlure), arrêter immédiatement son utilisation et tourner le disjoncteur en position OFF.
7 Respecter les réglementations et prescriptions locales pour le câblage du cordon d'alimentation. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie.
8 Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement. Le remplacement doit être effectué par un technicien ou un dépanneur qualifié.

- Ne pas essayer d'installer/déposer/réparer soi-même l'appareil. Un travail incorrect risque de provoquer une décharge électrique, une fuite d'eau, un incendie etc. Consulter votre revendeur ou un autre dépanneur qualifié pour installer/déposer/réparer l'appareil.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

PRECAUTIONS D'EMPLOI

1 Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène.
2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique.
3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée.
4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place.
5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures.
6 Cet appareil est conçu pour une utilisation privée. Ne pas utiliser pour d'autres applications, exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes.
7 Ne pas placer une cuvette avec de l'eau sur l'appareil. Si l'eau pénètre dans l'appareil, l'isolation électrique risque d'être détériorée et de provoquer une décharge électrique.
8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer une performance insuffisante ou des pannes.
9 S'assurer d'arrêter l'utilisation et couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser.
10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil.
11 Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.
De jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRECAUTIONS SUR L'EMPLACEMENT/INSTALLATION

• S'assurer de connecter le climatiseur à une source de tension et à une fréquence appropriées.
  L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuire. Il risque de provoquer un incendie.
  Installer l'appareil dans un endroit peu poussiéreux, sans fumées et de l'humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pièce, les meubles etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPERATURE DE SERVICE

		TEMP. INTERIEURE TEMP. EXTERIEURE
FRAIS	limite supérieure	32°C D.B. 43°C D.B.23°C W.B.	-
	limite inférieure	21°C D.B. 21°C D.B.15°C W.B.	-
CHAUFFAGE(uniquement AY-X08BE/AY-X10BE/AY-X13BE)	limite supérieure	27°C D.B. 24°C D.B.-	18°C W.B.
	limite inférieure	20°C D.B.-	-8.5°C D.B.-9.5°C W.B.

- Le dispositif de protection intégré risque d'empêcher le fonctionnement de l'appareil lorsqu'il est utilisé en dehors de cette plage.

- Une condensation risque de se former sur la sortie d'air si l'appareil fonctionne en continu en mode FRAIS ou SEC lorsque le taux d'humidité est supérieur à 80 pour-cent.

Ce climatiseur est équipé d'une fonction de mémoire pour mémoriser les réglages en cas d'une panne de courant. Lorsque la panne est rétablie, l'appareil redémarrera automatiquement avec les mêmes réglages qui ont été actifs avant la panne de courant, excepté les réglages de la minuterie.

Si les minuteries ont été réglées avant une panne de courant, elles ne nécessitent pas d'être réglées à nouveau lorsque le courant est rétabli.

REMARQUES SUR LES MODELES AY-X08BE/AY-X10BE/AY-X13BE

FONCTION DE PRECHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après l'allumage de l'appareil pour éviter que l'air froid soit soufflé de l'appareil.

FONCTION DE DEGIVRAGE

• Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure en mode CHAUFFAGE, un dégivreur automatique fournit la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner.
• Après le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFE

• L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libère sans la pièce. La température extérieure de l'air affecte ainsi considérablement le rendement de chauffe.
• Si le rendement de chauffe est réduit à cause de températures extérieures basses, utiliser un réchauffeur supplémentaire.
• Il faut du temps pour préchauffer et la chauffer toute la pièce, à cause du système de circulation d'air forcé.

CONSEILS SUR LES ECONOMIES D'ENERGIE

Certaines méthodes simples pour économiser de l'énergie sont décrites ci-dessous lorsque le climatiseur est utilisé.

REGLER LA TEMPERATURE APPROPRIEE

• Le fait de régler le thermostat à 1°C plus élevé que la température désirée en mode FRAIS (et à 2°C plus bas en mode CHAUFFAGE sur les modèles AY-X08BE/AY-X10BE/AY-X13BE) réduit environ 10 pour-cent la consommation électrique.
• Le fait de régler la température à un niveau inférieur que nécessaire pendant la climatisation augmente la consom-mation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET EVITER LES COURANTS D'AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.
• Fermer les fenêtres et les portes pendant la climatisation (et le chauffage pour les modèles AY-X08BE/AY-X10BE/AY-X13BE).

REGLER LA DIRECTION APPROPRIEE DU DEBIT D'AIR POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR

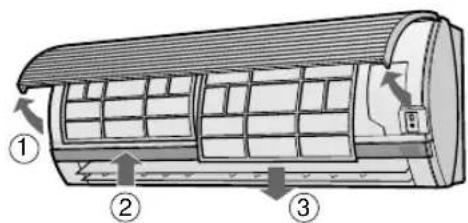

MAINTENIR LE FILTRE PROPRE AFIN D'ASSURER UN FONCTIONNEMENT LE PLUS EFFICACE

OPTIMISER L'UTILSATION DE LA FONCTION DE MINUTERIE D'ARRET

DEBRANCHER LE CORDON D'ALIMENTATION LORSQUE L'APPAREIL N'EST PAS UTILISE PENDANT UNE PERIODE PROLONGEE

- L'unité intérieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.

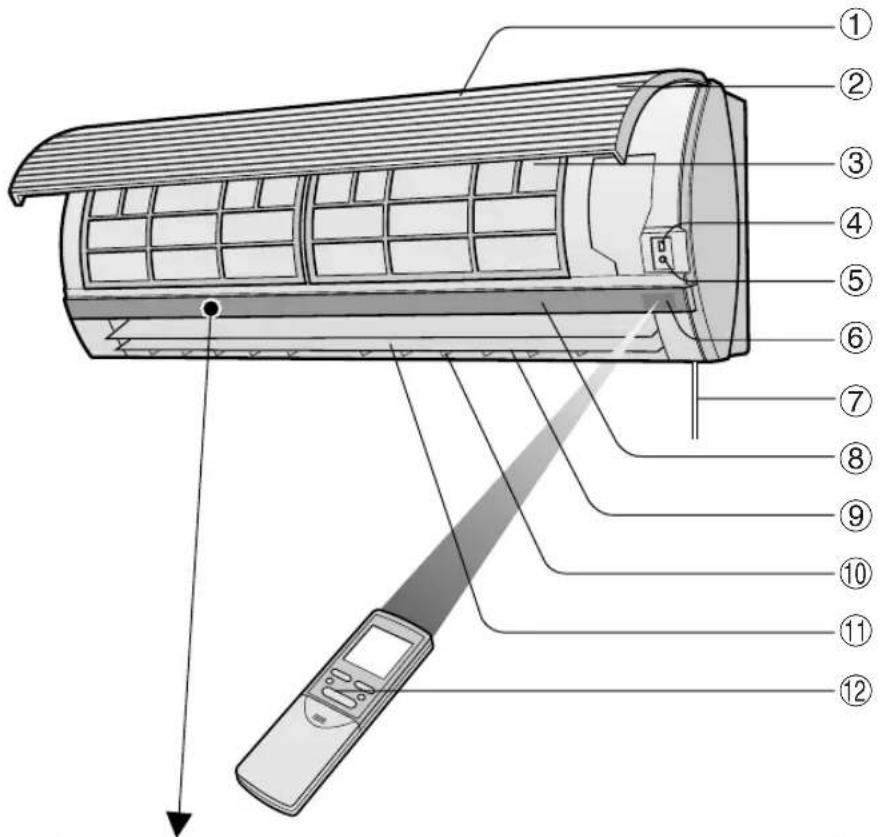

UNITE INTERIEURE

① Bouche d'entrée (Air)
② Panneau d'ouverture
③ Filtres à air

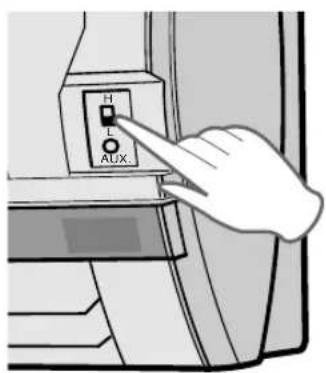

④ SELECTEUR D'ALIMENTATION (uniquement pour les modèles AY-X13BE/AH-X13BE)

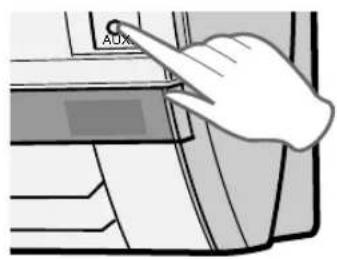

⑤ Touche AUX.
⑥ Fenêtre RECEIVER
⑦ Cordon d'alimentation
⑧ Panneau d'indicateur
⑨ Volets d'aération à réglage vertical
⑩ Volets d'aération à réglage horizontal
⑪ Bouche de sortie (Air)
⑫ Télécommand

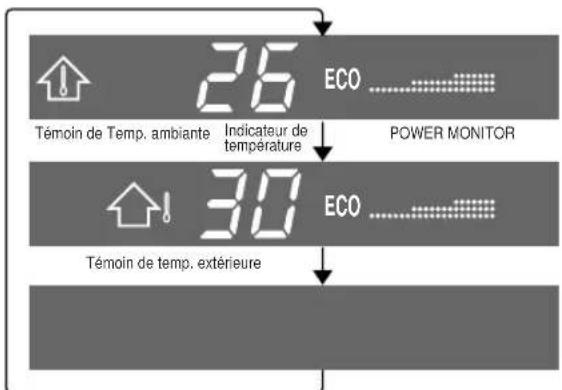

⑬ POWER MONITOR
⑭ TEMPERATURE INDICATOR
⑮ Témoin lumineux de Temp. OUTDOOR (vert ⏻)
⑯ Témoin lumineux de Temp. ROOM. (vert
⑰ Témoin lumineux TIMER (orange ⏻)
⑱ Témoin lumineux OPERATION (rouge ☒)
⑲ Bouche d'entrée (Air)
⑳ Tube réfrigérant et cordon d'interconnexion
②1 Flexible de vidange
⑳ Bouche de sortie (Air)

TELECOMMANDE

(Le symbole ⚙️ de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

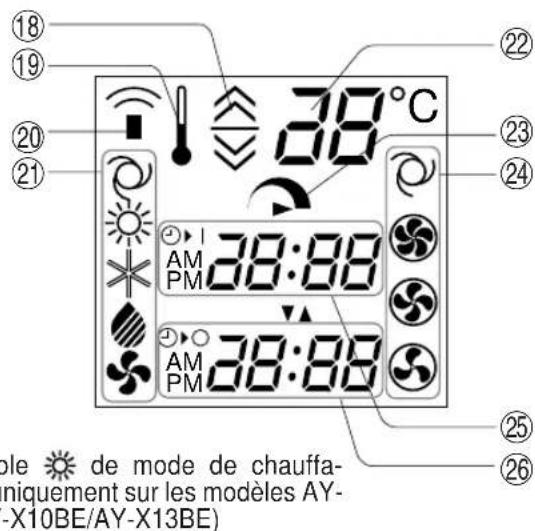

AFFICHAGE L.C.D. DE LA TELECOMMANDE

⑱ REGLAGE DU THERMOSTAT POUR LES MODES AUTO ET SEC
⑲ SYMBOLE DE TEMPERATURE
⑳ SYMBOLE DE TRANSMISSION
②1 SYMBOLES DE MODE

: AUTOMATIQUE

: CHAUFFAGE : VE

ATEUR SEULEMENT

(uniquement pour les mo-

dèles AY-X08BE/AY-X10BE

AY-X13BE)

: FRAIS

⑳ INDICATEUR DE TEMPERATURE
②3 SYMBOLE DU MODE DE FONCTIONNEMENT PLEIN REGIME
⑳ SYMBOLES DE VITESSE DU VENTILATEUR

: AUTOMATIQUE :

: HAUT : DOUX

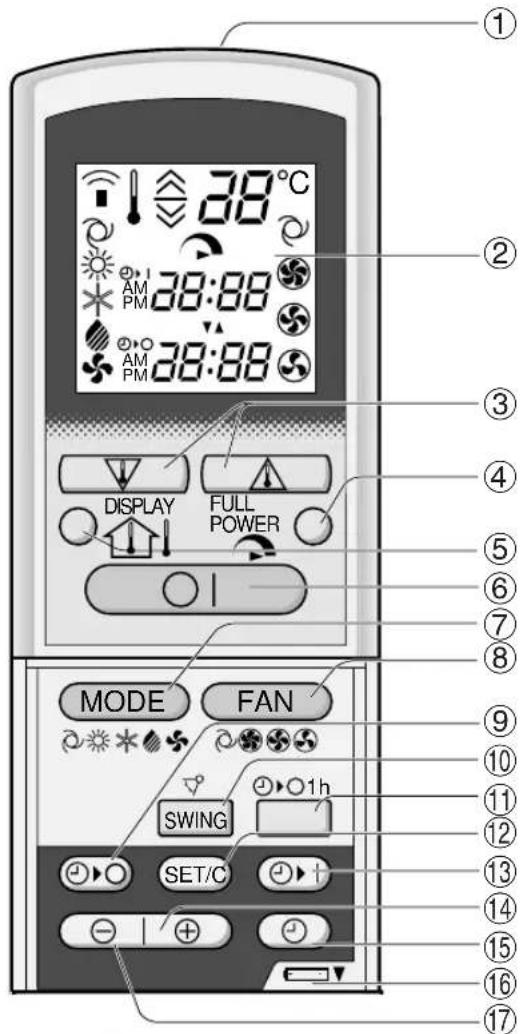

① EMETTEUR
② AFFICHAGE (Affichage à cristaux liquides)
③ Touche THERMO. (Thermostat)
④ Touche FULL POWER OPERATION
⑤ Touche DISPLAY
⑥ Touche ON/OFF
⑦ Touche MODE
⑧ Touche FAN
⑨ Touche TIMER OFF (pour régler la minuterie)
⑩ Touche SWING
⑪ Touche ONE-HOUR OFF TIMER
⑫ Touche TIMER SET/CANCEL
⑬ Touche TIMER ON (pour régler la minuterie)
⑭ Touche TIME ADVANCE
⑮ Touche CLOCK
⑯ Indique que BATTERY COMPARTMENT est en dessous de cette marque
⑰ Touche TIME REVERSE

18 19 20 21 38°C 22 23 24 AM PM 38:88 AM PM 38:88 ole de mode de chauffa- niquement sur les modèles AY- -X10BE/AY-X13BE) 25 26

(Le symbole ⚙ de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

⑲ INDICATEUR DE MARCHE DE LA MINUTE-RIE /HORLOGE

Indique l'heure préréglée de mise en marche de la minuterie ou l'heure courante.

②6 INDICATEUR TIMER OFF

Indique l'heure préréglée de la minuterie d'arrêt ou de la minuterie d'arrêt au bout d'une heure.

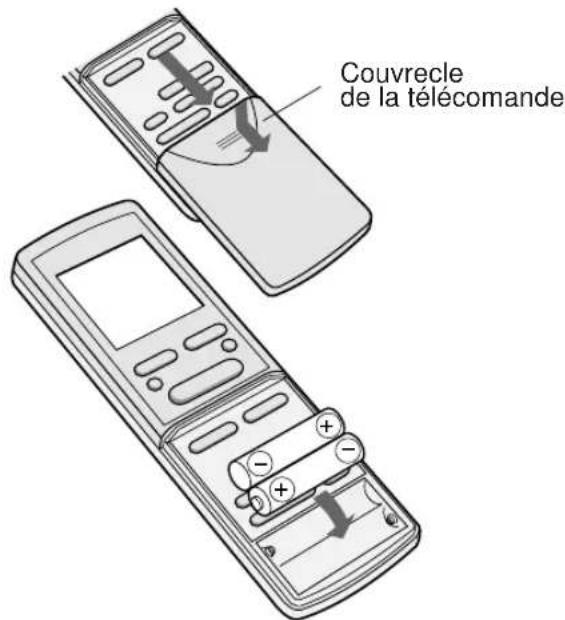

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

1 Retirer le couvercle de la télécommande.

2 Insérer les piles dans le compartiment, en s'assurant que les polarités ⊕ et ⊖ sont alignées cor-rectement.

• L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement.

3 Remettre le couvercle en place.

Couvrecle de la télécomande

REMARQUES :

• La durée de service de la batterie est d'environ un an dans des conditions d'utilisation normale.
• Lors du remplacement des piles, toujours remplacer les deux piles, et s'assurer qu'elles sont de même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, sortir les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

VOICI COMMENT UTILISER LA TELECOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

• S'assurer qu'il n'y a pas de rideau ou un autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux d'une distance de 7 mètres.

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs di soleil, tirer le rideau pour bloquer la lumière.
• Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce, risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, magnétoscope ou un autre équipement utilisé dans la même pièce.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

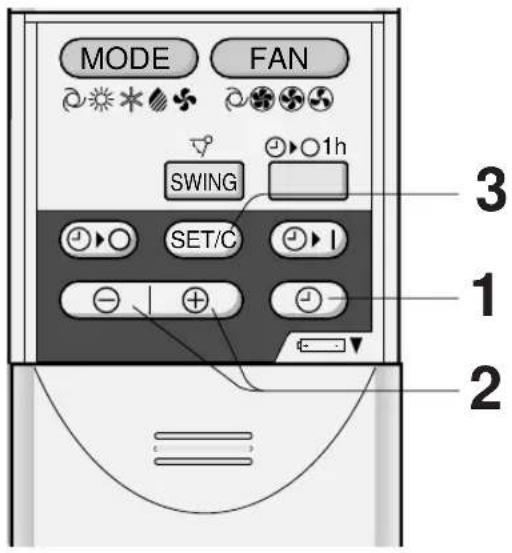

REGLER L'HEURE ACTUELLE DE L'HORLOGE

Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.

(Le symbole ⚙ de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

Exemple : 5 heures l'après-midi

Horloge	Affichage
Mode 12 heures	PM 5:00
Mode 24 heures	17:00

1 Pour régler en mode 12 heures, appuyer une fois sur la touche CLOCK dans la première étape.
Pour régler en mode 24 heures, appuyer deux fois sur la touche CLOCK sans la première étape.

2 Appuyer sur la touche TIME ADVANCE ou REVERSE pour régler l'heure courante.

- Maintenir la touche enfoncée pour avancer ou reculer rapidement l'affichage d'heure.

3 Appuyer sur la touche SET/C. • Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.

REMARQUE :

• L'heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

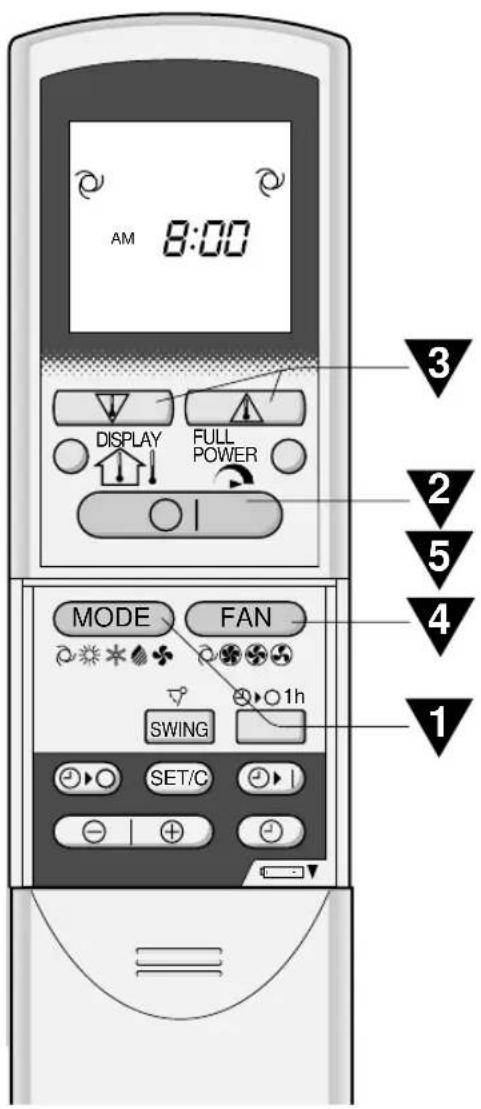

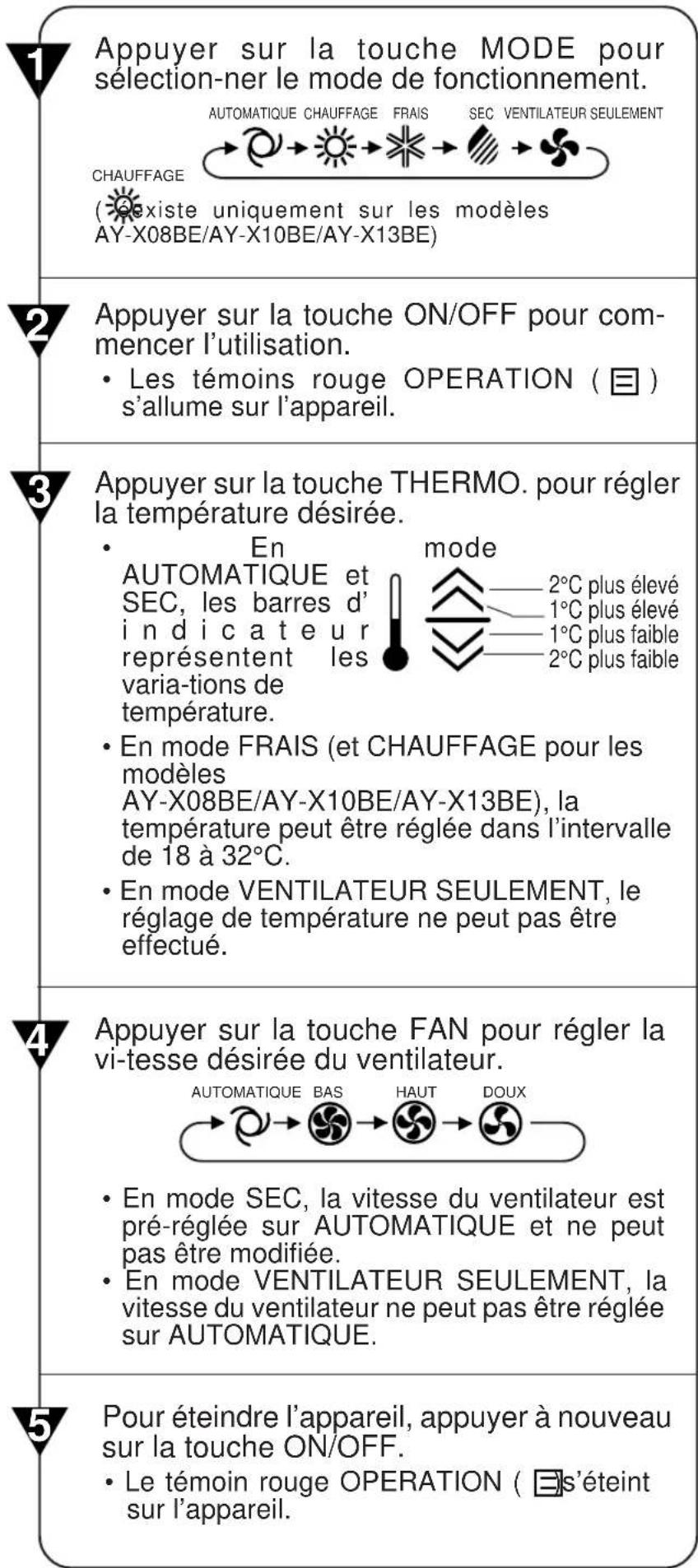

FONCTIONNEMENT DE BASE

(Le symbole ☀ de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

1 Appuyer sur la touche MODE pour sélection-ner le mode de fonctionnement. AUTOMATIQUE CHAUFFAGE FRAIS SEC VENTILATEUR SEULEMENT CHAUFFAGE (°éxiste uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE) 2 Appuyer sur la touche ON/OFF pour commencer l’utilisation. • Les témoins rouge OPERATION (☐) s’allume sur l’appareil. 3 Appuyer sur la touche THERMO. pour régler la température désirée. • En mode AUTOMATIQUE et SEC, les barres d’indicateur représentent les varia-tions de température. • En mode FRAIS (et CHAUFFAGE pour les modèles AY-X08BE/AY-X10BE/AY-X13BE), la température peut être réglée dans l’intervalle de 18 à 32°C. • En mode VENTILATEUR SEULEMENT, le réglage de température ne peut pas être effectué. 4 Appuyer sur la touche FAN pour régler la vi-tesse désirée du ventilateur. AUTOMATIQUE BAS HAUT DOUX • En mode SEC, la vitesse du ventilateur est pré-réglée sur AUTOMATIQUE et ne peut pas être modifiée. • En mode VENTILATEUR SEULEMENT, la vitesse du ventilateur ne peut pas être réglée sur AUTOMATIQUE. 5 Pour éteindre l’appareil, appuyer à nouveau sur la touche ON/OFF. • Le témoin rouge OPERATION (☐s’éteint sur l’appareil.

CONSEILS A PROPOS DU MODE AUTO

En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

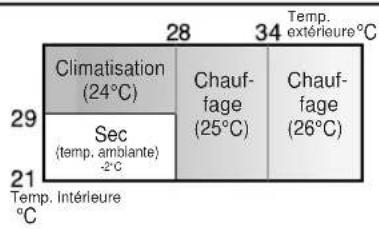

Réglages de modes et de température pour les modèles AH-X08BE/AH-X10BE/AH-X13BE

28 34 Temp. extérieure°C 29 Climatisation (24°C) Chauf- fage (25°C) Chauf- fage (26°C) Sec (temp. amblante) -2°C 21 Temp. Intérieure °C

les figures entre () représentent les réglages de température

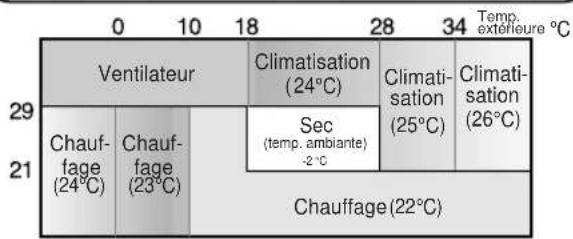

Réglages de modes et de température pour les modèles AY-X08BE/AY-X10BE/AY-X13BE

Temp. intérieure
°C les figures entre () représentent les réglages de température

Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.

MODE CHANGEOVER (uniquement pour les modèles AY-X08BE/AY-X10BE/AY-X13BE) Pendant les saisons lorsqu'on doit CLIMATISER la journée et CHAUFFER la nuit ou si la température ambiante est extrêmement plus élevée que la température réglée, à cause d'un appareil de chauffage supplémentaire, le mode commute automatiquement entre le mode CHAUFFAGE et le mode FRAIS afin de maintenir la température de la pièce à un niveau confortable.

CONSEILS A PROPOS DU PANNEAU D'INDICATEUR

Le panneau d'indicateurs change chaque fois que la touche DISPLAY est enfoncée de la manière suivante.

DISPLAY FULL POWER

La température de la pièce et POWER MONITOR sont affichés.

La température extérieure et POWER MONITOR sont affichés.

Pas d'affichage.

CONTROLE DE LA PUISSANCE

Pendant que la température de la pièce ou la température extérieure est affichée, le témoin lumineux POWER MONITOR s'allume en 4 niveaux (3 niveaux pour le mode SEC), pour indiquer la puissance de fonctionnement.

Lorsque le climatiseur fonctionne à une puissance maximale en mode FRAIS (et en mode CHAUFFAGE pour les modèles AY-X08BE/AY-X10BE/AY-X13BE), "Power" s'allume et "Eco" s'éteint sur le panneau d'indicateurs.

REMARQUE :

• Les températures affichées sont des estimations approximatives et peuvent être différentes des températures effectives.
  • Gammes d'affichage de température
  Température de la pièce : 0°C \~ 40°C ( est affiché lorsque la température est moins de 0°C et supérieure à 40°C)
  Température extérieure : -9°C \~ 45°C ( est affiché lorsque la température est inférieure à -9°C et supérieure à 45°C)
• est affiché pendant la première minute de fonctionnement pendant que les températures sont en cours de détection.
• Seule la température ambiante peut être affichée lorsque l'appareil ne fonctionne pas.

DIRECTION VERTICALE DU DEBIT D'AIR

La direction du débit d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un confort optimum :

Modes FRAIS et SEC Débit d'air horizontal
Mode VENTILATEUR SEULEMENT (et mode CHAUFFAGE pour les modèlesAY-X08BE/AY-X10BE/AY-X13BE)	Débit d'air diagonal

VOICI COMMENT AJUSTER LA DIRECTION DU DEBIT D'AIR

Appuyer une fois sur la touche SWING de la télécommande.

- Le volet de réglage d'aération vertical change continuellement d'angle.

Appuyer à nouveau sur la touche SWING lorsque volet de réglage vertical est à la position désirée.

- Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma

- La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation sui-vante.

Intervalle de réglage

Modes FRAIS et SEC Mode VENTILATEUR

SEULEMENT (et mode CHAUFFAGE pour les modèles AY-X08BE/AY-X10BE/AY-X13BE)

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sor-te que le débit d'air puisse être dirigé vers le sol.

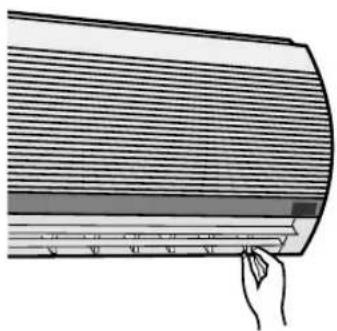

DIRECTION HORIZONTALE DU DEBIT D'AIR

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du débit d'air.

Ne jamais essayer d'ajuster les volets de réglage vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage.
• Lorsque le volet de réglage vertical est positionné à la position la plus basse en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire.

FONCTIONNEMENT PLEIN REGIME

Dans cette opération, le climatiseur fonctionne à puissance maximale pour climatiser la pièce (ou la chauffer avec les modèles AY-X08BE/AY-X10BE/AY-X13BE) si rapidement qu'elle peut être utilisée juste en rentrant à la maison.

PM 5:00 DISPLAY FULL POWER 1

1 Pour activer le fonctionnement FULL POWER, appuyer sur la touche FULL POWER pendant le fonctionnement.

• La télécommande affiche
• L'affichage de température s'éteint.

POUR ANNULER

Appuyer à nouveau sur la touche FULL POWER.

- L'opération FULL POWER sera également annulée lorsque le mode de fonctionnement est modifié ou quand l'appareil est éteint.

REMARQUES :

• On ne peut pas utiliser le fonctionnement FULL POWER en mode VENTILATEUR SEULEMENT.
• On ne peut pas régler la température pendant le fonctionnement FULL POWER.

MINUTERIE D'ARRET APRES UNE HEURE

Lorsque la minuterie ONE-HOUR OFF est réglée, l'appareil s'arrête de fonctionner après une heure.

(Le symbole ⚙ de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

1 Appuyer sur la touche ONE-HOUR OFF TIMER.

• La télécommande affiche "1 h".
- Le témoin lumineux orange TIMER ( ⏻ s'allume sur l'appareil.
• L'appareil s'arrête après une heure.

POUR ANNULER

Appuyer sur la touche TIMER CANCEL (SET/C).

• Le témoin lumineux orange TIMER ( Ⓥs'éteint sur l'appareil.
  Ou, éteindre l'appareil en appuyant sur la touche ON/OFF.
• Le témoin lumineux rouge OPERATION (☐) et le témoin lumineux orange TIMER (☐) s'éteignent sur l'appareil.

REMARQUES :

• Le fonctionnement ONE-HOUR OFF TIMER a la priorité sur les fonctionnements TIMER ON et TIMER OFF.
• Lorsque ONE-HOUR OFF TIMER est réglé pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment.
• Si l'on veut utiliser l'appareil une autre heure avant que ONE-HOUR OFF TIMER soit activé, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.
• Si TIMER ON et/ou TIMER OFF sont réglés, la touche TIMER CANCEL annule chaque réglage.

FONCTIONNEMENT DE LA MINUTERIE

REMARQUES :

Avant de régler la minuterie, s'assurer que l'horloge est réglée correctement à l'heure courante.

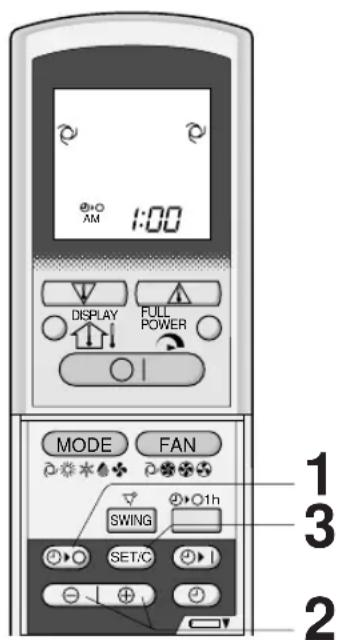

MINUTERIE DESACTIVEE

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

1 Appuyer sur la touche TIMER OFF (💡○
2 L'indicateur TIMER OFF clignote; appuyer sur la touche TIME ADVANCE ou REVERSE pour régler l'heure désirée. (L'heure peut être réglée par incréments de 10 minutes.)
3 Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche TIMER SET (SET/C).

- Le témoin lumineux orange TIMER ( ⏻ ) s'allume sur l'appareil.

• L'appareil émet un bip lorsqu'il reçoit le signal.

CONSEILS A PROPOS DU FONCTIONNE-MENT DE LA MINUTERIE

Lorsque le mode TIMER OFF est réglé, le régla-ge de température est automatiquement ajusté pour éviter que la pièce devienne excessive-ment chaude ou trop froide pendant votre som-meil. (Fonction de veille automatique)

MODE FRAIS/SEC :

- Une heure après le début du fonctionnement de l'heure, la température augmente à 1° C plus élevée que le réglage original du thermostat.

MODE DE CHAUFFAGE :

(uniquement pour les modèles AY-X08BE/AY-X10BE/AY-X13BE)

- Une heure après le début de fonctionnement, la température chute de 3° C plus bas que le réglage original du thermostat.

REMARQUE :

- La fonction de veille automatique n'est pas activée pendant le mode FAN ONLY.

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche TIMER CANCEL (SET/C).

• Le témoin lumineux orange TIMER ( Ⓞ ) s'éteint sur l'appareil.
• L'heure d'horloge courante sera affichée sur la télécommande.

(Le symbole 🟢 de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

REMARQUE :

- Si TIMER ON, TIMER OFF et ONE-HOUR OFF TIMER sont réglés, la touche TIMER CANCEL annule tous les réglages.

POUR MODIFIER LE REGLAGE D'HEURE

Annuler d'abord le réglage TIMER, puis le régler à nouveau.

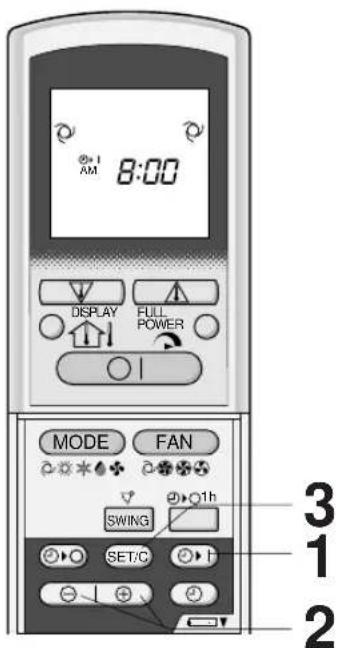

MINUTERIE ACTIVEE

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

1 Appuyer sur la touche TIMER ON ( Ⓞ)▶ I
2 L'indicateur TIMER ON clignote; appuyer sur la touche TIME ADVANCE ou sur la touche REVERSE pour régler l'heure désirée. (L'heure peut être réglée par incréments de 10 minutes.)
3 Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche TIMER SET (SET/C).
- Le témoin lumineux orange TIMER ( ⏻ ) s'allume sur l'appareil.
• L'appareil émet un bip lorsqu'il reçoit le signal.
4 Sélectionner la condition de fonctionnement.
- L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée par l'heure programmée. (Fonction de réveil)

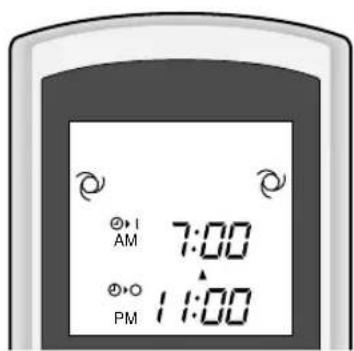

UTILISATION COMBINEE DES MINUTERIES MARCHE/ARRET

On peut utiliser les minuteries ON et OFF combinées.

Pour arrêter le fonctionnement à 11:00 p.m. et le reprendre (Avec les mêmes réglages de mode et de température) pour amener la température ambiante au ni-veau désiré vers 7:00 a.m.

1 Régler TIMER OFF à 11:00 p.m. pendant le fonctionnement.
2 Régler TIMER ON à 7:00 a.m.

La flèche (▼ ou ▲) entre l'indicateur TIMER ON et l'indicateur TIMER OFF montre quelle minuterie sera activée en premier.

REMARQUES :

• On ne peut pas programmer les minuteries ON-TIMER et OFF-TIMER pour faire fonctionner l'appareil à différentes températures ou d'autres réglages.
• Chaque minuterie peut être programmée pour être activée avant l'autre.

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Soulever le panneau avant de l'unité intérieure et appuyer sur la touche AUX. du panneau de commande.

• Le témoin lumineux rouge OPERATION (☐), s'al-lume sur l'appareil et l'appareil commence à fonction-ner en mode AUTOMATIQUE.
• La vitesse du ventilateur et le réglage de température sont en position AUTOMATIQUE.

POUR ETEINDRE

Appuyer à nouveau sur la touche AUX. du panneau de commande.

- Le témoin lumineux rouge OPERATION (☐) s'éteint sur l'appareil.

AUX

REMARQUE :

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

SELECTEUR D'ALIMENTATION (uniquement pour les modes AY-X13BE/AH-X13BE)

Lors de l'installation du climatiseur dans une résidence d'une faible capacité en courant électrique, commuter la touche POWER SELECTOR en position "L". Le climatiseur fonctionnera à puissance réduite, et le déclenchement du disjonc-teur ou le grillage d'un fusible provoqué par une consommation électrique excessive peut être évité.

• La capacité COOLING ou HEATING (pour le modèle AY-X13BE) sera réduite lorsque l'appareil fonctionne en position "L".
• Consulter votre revendeur ou un technicien qualifié si le disjoncteur se déclenche en continu ou si le fusible saute même en commutant au réglage "L".

	AH-X13BE AY-X13BE
Ampérage maximum pour un réglage “H”	9 A 12 A
Ampérage maximum pour un réglage “L”	7 A 8 A

H L AUX

KIT EN OPTION

Filtre purificateur d'air

Pendant le fonctionnement du climatiseur, le filtre purificateur d'air élimine la poussière et la fumée de cigarettes de l'air et délivre de l'air propre.

Le matériau anti-bactérien d'apatite utilisé dans le filtre purificateur d'air élimine les virus et autres germes adsorbées. La périodicité de remplacement du type jetable est d'environ 3\~6 mois.

Contacter votre revendeur pour l'achat de cette option.

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer la maintenance.

NETTOYAGE DES FILTRES

Les filtres à air doivent être nettoyés toutes les deux semaines.

1 Soulever le panneau d'ouverture.
2 Pousser les filtres à air légèrement vers le haut pour les déverrouiller.
3 Tirer les filtres à air vers le bas pour les déposer.

3 NETTOYER LES FILTRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4 REINSTALLER LES FILTRES

1 Réinstaller les filtres dans leurs positions originales.
2 Fermer le panneau avant.
3 Pousser la partie centrale du panneau fermement pour le verrouiller en place.

NETTOYER L'APPAREIL ET LA TELECOMMANDE

ATTENTION

• Essuyer avec un chiffon doux.
• Ne pas éclabousser de l'eau ou verser de l'eau. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

1 Faire fonctionner l'appareil en mode VENTILATEUR SEULEMENT pendant environ une demi-journée pour sécher complètement le mécanisme.
2 Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, si on n'a qu'un seul exclusivement pour le climatiseur.
3 Nettoyer les filtres, puis les réinstaller.

MAINTENANCE AVANT LA SAISON DE CLIMATISATION

1 S'assurer que les filtres à air ne sont pas encrassés.
2 S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air.

ATTENTION

3 Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

AVANT D'APPELER LE SERVICE APRES-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil

L’APPAREIL NE FONCTIONNE PASL’appareil ne fonctionne pas s’il est allumé immédia-tement après sa mise hors circuit. L’appareil ne fonc-tionne pas immédiatement après le changement de mode. Cela sert à protéger le mécanisme interne. At-tendre 3 minutes avant de faire fonctionner l’appareil.	BRUIT DE BRUISEMENTLe bruit de bruissement doux est le son du réfrigérant se propageant à l’intérieur de l’appareil.
	VAPEUR D’EAU• Dans les modes FRAIS et SEC, de la va-peur d’eau peut parfois être constatée à la bouche de sortie d’air en raison de la différence entre la température am-biante et celle de l’air déchargé par l’ap-pareil.• En mode CHAUFFGE, de la vapeur d’eau ris-que de s’échapper de l’unité extérieure pendant le dégivrage. (Uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)
L’APPAREIL N’ENVOIE PAS D’AIR CHAUD(Modèles AY-X08BE/AY-X10BE/AY-X13BE)L’appareil est en cours de préchauffage ou de dégivrage.
ODEURSDes odeurs de moquette et de meubles qui entrent dans l’appareil et des odeurs des composants internes du climatiseur au début de l’installation peuvent être dégagées de l’appareil.
BRUIT DE CRAQUEMENTL’appareil risque de produire un bruit de craquement. Ce son est généré par la friction du panneau avant et par la dilatation ou la connexion des autres compo-sants due à une variation de température.	L’UNITE EXTERIEURE NE S’ARRETE PASAprès l’arrêt de fonctionnement, l’unité ex-térieure fait tourner le ventilateur pendant environ une minute pour refroidir l’appareil.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L’APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L’APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S’ils sont en-crassés, les nettoyer.	Vérifier l’unité extérieure pour s’assurer que rien ne bloque l’entrée ou la sortie d’air.	Vérifier si le thermostat est ré-glé correctement.
S’assurer que les fenêtres et les portes sont bien fermées.	La présence d’un grand nombre de personnes dans la pièce peut empêcher que l’appareil atteig-ne la température désirée.	Vérifier si des appareils qui gé-nèrent de la chaleur fonction- nent dans la pièce.

SI L’APPAREIL N’ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télécommande sont usagées ou faibles.	Essayer d’envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l’appareil.	Vérifier si les piles de la télécommande sont mises en place et si elles sont alignées correctement selon leur polarité.

Contacter le service après-vente si les témoins lumineux OPERATION, TIMER et TEMPERATURE INDICATOR clignotent sur le panneau d'indicateurs.

ESPAÑOL

: AUTO : DESHUMECTAR

: AUTOMÁTICO : SECAR

: AQUECER : APENAS
