MANUALE UTENTE AHX10BE SHARP

CONDIZIONATORE D'ARIA

DA CAMERA TIPO SPLIT

AR CONDICIONADO

DE DUAS UNIDADES

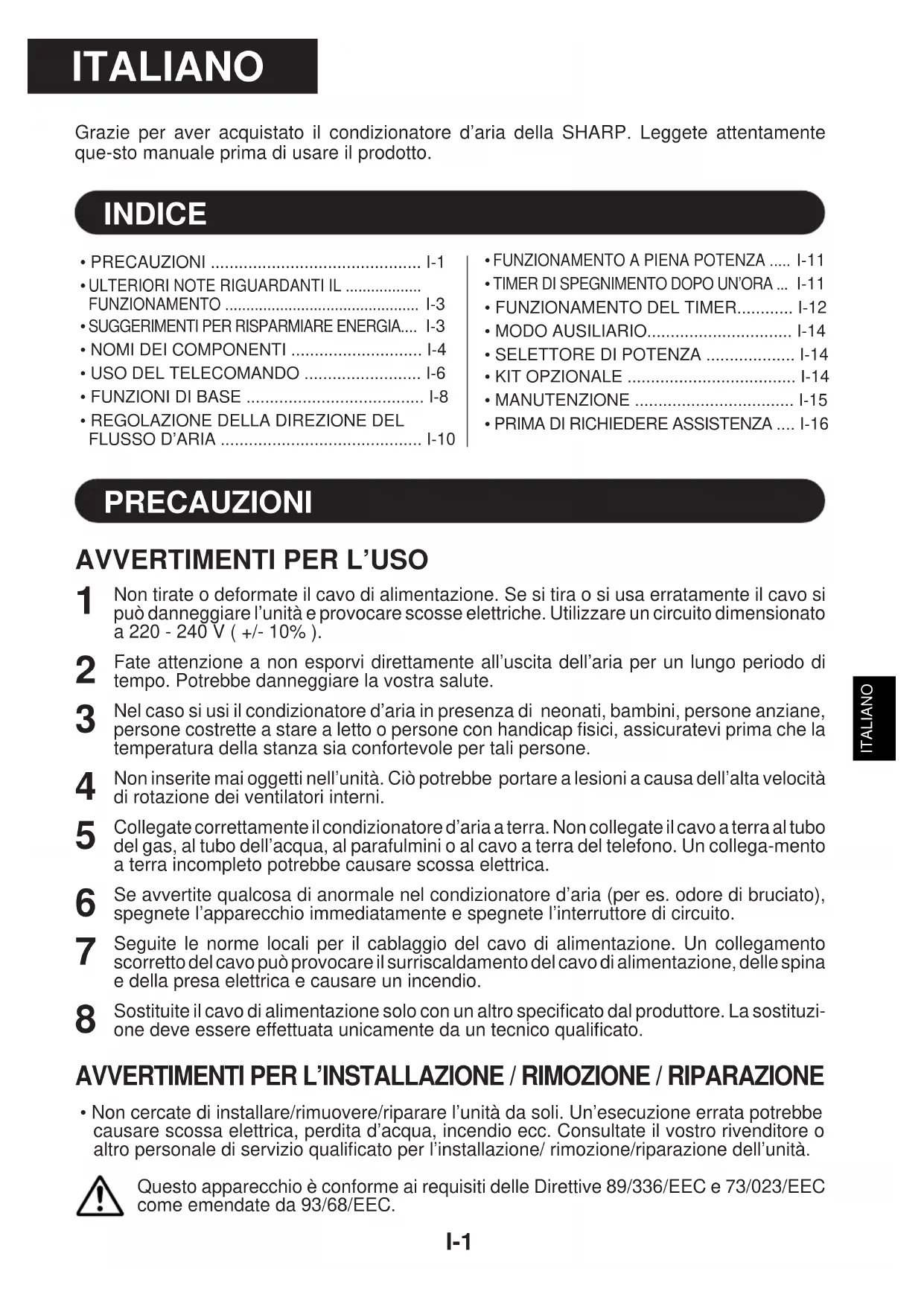

MANUALE DI ISTRUZIONE

Grazie per aver acquistato il condizionatore d'aria della SHARP. Leggete attentamente que-sto manuale prima di usare il prodotto.

INDICE

• PRECAUZIONI ...... I-1
  • ULTERIORI NOTE RIGUARDANTI IL ...... FUNZIONAMENTO ...... I-3
  • SUGGERIMENTI PER RISPARMIARE ENERGIA.... I-3
  • NOMI DEI COMPONENTI ...... I-4
  • USO DEL TELECOMANDO ..... I-6
  • FUNZIONI DI BASE ..... I-8
• REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA I-10

• FUNZIONAMENTO A PIENA POTENZA ..... I-11
• TIMER DI SPEGNIMENTO DOPO UN'ORA ... I-11
• FUNZIONAMENTO DEL TIMER...... I-12
• MODO AUSILIARIO.... I-14
• SELETTORE DI POTENZA ...... I-14
• KIT OPZIONALE ...... I-14
• MANUTENZIONE ...... I-15
• PRIMA DI RICHIEDERE ASSISTENZA .... I-16

PRECAUZIONI

AVVERTIMENTI PER L'USO

1 Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo si può danneggiare l'unità e provocare scosse elettriche. Utilizzare un circuito dimensionato a 220 - 240 V (+/- 10%).
2 Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe danneggiare la vostra salute.
3 Nel caso si usi il condizionatore d'aria in presenza di neonati, bambini, persone anziane, persone costrette a stare a letto o persone con handicap fisici, assicuratevi prima che la temperatura della stanza sia confortevole per tali persone.
4 Non inserite mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni.
5 Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'acqua, al parafulmini o al cavo a terra del telefono. Un collega-mento a terra incompleto potrebbe causare scossa elettrica.
6 Se avvertite qualcosa di anormale nel condizionatore d'aria (per es. odore di bruciato), spegnete l'apparecchio immediatamente e spegnete l'interruttore di circuito.
7 Seguite le norme locali per il cablaggio del cavo di alimentazione. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, delle spina e della presa elettrica e causare un incendio.
8 Sostituite il cavo di alimentazione solo con un altro specificato dal produttore. La sostituzione deve essere effettuata unicamente da un tecnico qualificato.

AVVERTIMENTI PER L'INSTALLAZIONE / RIMOZIONE / RIPARAZIONE

- Non cercate di installare/rimuovere/riparare l'unità da soli. Un'esecuzione errata potrebbe causare scossa elettrica, perdita d'acqua, incendio ecc. Consultate il vostro rivenditore o altro personale di servizio qualificato per l'installazione/ rimozione/riparazione dell'unità.

Questo apparecchio è conforme ai requisiti delle Direttive 89/336/EEC e 73/023/EEC come emendate da 93/68/EEC.

PRECAUZIONI PER L'USO

1 Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza di ossigeno.
2 Non toccate i tasti con mani bagnate. Ciò potrebbe provocare una scossa elettrica.
3 Per sicurezza, spegnete l'interruttore del circuito quando non si usa l'unità per un lungo periodo di tempo.
4 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.
5 Non collocate niente sull'unità esterna e non calpestatela. L'oggetto o la persona potrebbero cadere, provocando lesioni.
6 Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante.
7 Non collocate contenitori di acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico si potrebbe rovinare causando scossa elettrica.
8 Non bloccate gli sbocchi di uscita ed entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti.
9 Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di eseguire lavori di manutenzione o pulitura. Il ventilatore che gira all'interno dell'unità potrebbe provocarvi lesioni.
10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare scossa elettrica o danni all'apparecchio.
11 Questo apparecchio non deve essere usato da bambini o persone inferme senza supervisione.
Assicuratevi che i bambini non giochino con l'apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/ INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusta.
  L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio.
• Non installate l'unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi.
  Non collocate l'unità in luoghi nei quali l'aria contiene polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.
• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo di installazione, per evitare scosse elettriche.

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

- Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da questo campo di variazione.

- Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nel modo COOL (FREDDO) o DRY (DEUMIDIFICAZIONE) quando l'umidità è al di sopra dell'80%.

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifica un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovranno essere reimpostati una volta dopo il ripristino dell'alimentazione.

NOTE PER I MODELLI AY-X08BE/AY-X10BE/AY-X13BE

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due-cinque minuti dopo aver acceso l'unità al fine di evitare che esca aria fredda dall'unità.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio durante il modo di funzionamento riscaldamento, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.
• Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nel modo RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

• L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sulla efficienza di riscaldamento.
• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale.
• Per riscaldare tutto l'ambiente occorrerà del tempo in quanto l'unità adotta un sistema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato 1°C in più della temperatura desiderata nel modo RINFRESCAMENTO (e 2°C in meno nel modo RISCALDAMENTO con i modelli AY-X08BE/AY-X10BE/AY-X13BE) si risparmierà circa il 10 percento di energia.
• Impostando una temperatura più bassa del necessario durante l'operazione di raffreddamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

• Evitando la luce solare diretta durante l'operazione di raffreddamento si risparmierà energia.
• Chiudete porte e finestre durante l'operazione di raffreddamento (e l'operazione di riscaldamento con i modelli AY-X08BE/AY-X10BE/AY-X13BE).

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIU' EFFICACE RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITA' NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

- L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

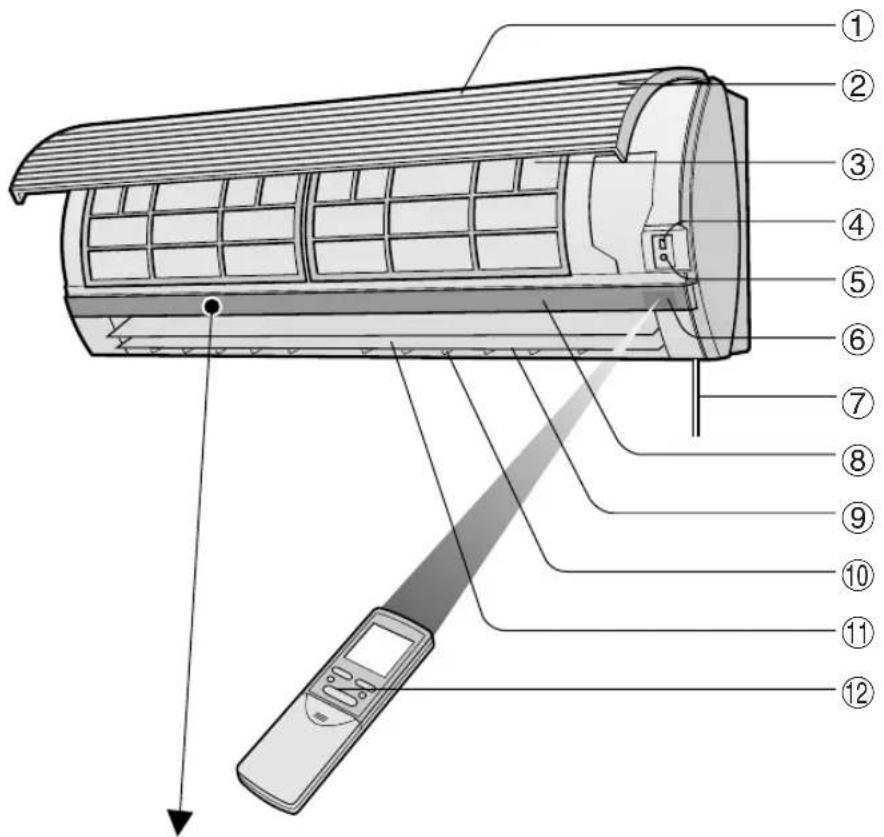

UNITA' INTERNA

① Presa d'aria
② Pannello aperto
③ Filtri dell'aria

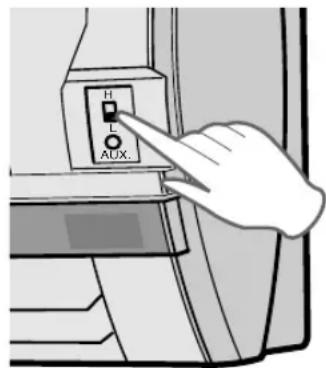

④ INTERRUTTORE DI SELEZIONE DI POTENZA (solo per AY-X13BE/AH-X13BE)
⑤ Tasto AUX.
⑥ Finestra di RICEZIONE
⑦ Cavo di alimentazione
⑧ Pannello degli indicatori
⑨ Deflettore di regolazione verticale
⑩ Deflettore di regolazione orizzontale
⑪ Uscita (d'aria)
⑫ Telecomando
⑬ MONITOR DI POTENZA
⑭ INDICATORE DI TEMPERATURA
⑮ Spia di temp. ESTERNA (verde 📁)!
⑯ Spia di temp. AMBIENTE (verde
⑰ Spia TIMER (arancione ⏻)
⑱ Spia di FUNZIONAMENTO (rossa ☐)

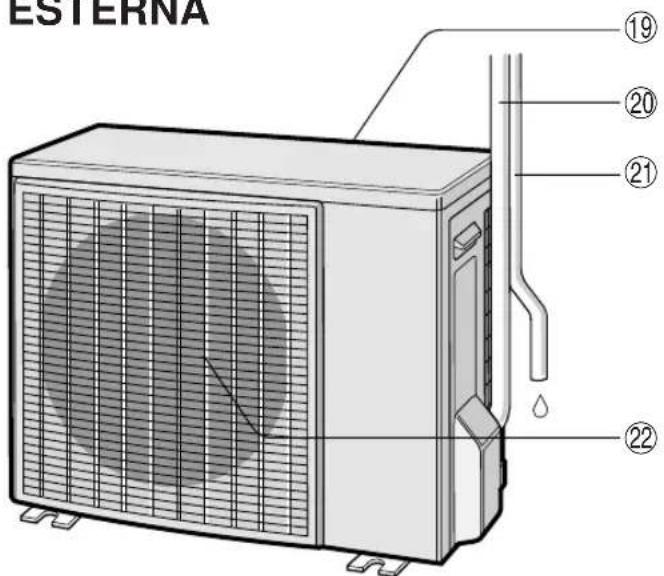

UNITA' ESTERNA

⑲ Entrata (d'aria)
⑳ Tubo refrigerante e cavo di interconnessione
②1 Tubo di drenaggio
⑳ Uscita (d'aria)

NOTA: Le unità effettive potrebbero differire leggermente da quelle illustrate sopra.

TELECOMANDO

(Il simbolo del modo gli riscaldamento è fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

① TRASMETTITORE (TRANSMITTER)
② DISPLAY (Display a cristalli liquidi)
③ Tasto THERMO. (Termostato)
④ Tasto di FUNZIONAMENTO A PIENA POTENZA (FULL POWER OPERATION)
⑤ Tasto del DISPLAY
⑥ Tasto di ACCENSIONE/SPEGNIMENTO (ON/OFF)
⑦ Tasto del MODO (MODE)
⑧ Tasto VENTILATORE (FAN)

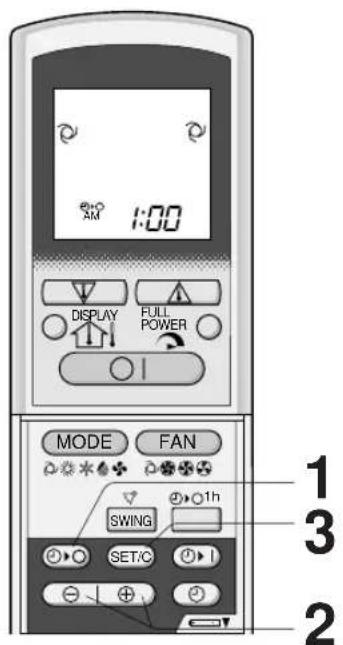

⑨ Tasto DISATTIVAZIONE TIMER (TIMER DISATTIVATO) (per impostare il timer)
⑩ Tasto rotazione (SWING)
⑪ Tasto TIMER DI SPEGNIMENTO DOPO UN'ORA
⑫ Tasto IMPOSTAZIONE/ANNULLAMENTO TIMER (TIMER SET/CANCEL)
⑬ Tasto ATTIVAZIONE TIMER (TIMER ATTIVATO) (per impostare il timer)
⑭ Tasto di AVANZAMENTO DELL'ORA (TIME ADVANCE)
⑮ Tasto OROLOGIO (CLOCK)
⑯ Indica che il VANO BATTERIA è al di sotto di questa marcatura
⑰ TASTO DI ARRETRAMENTO DELL'ORA (TIMER REVERSE)

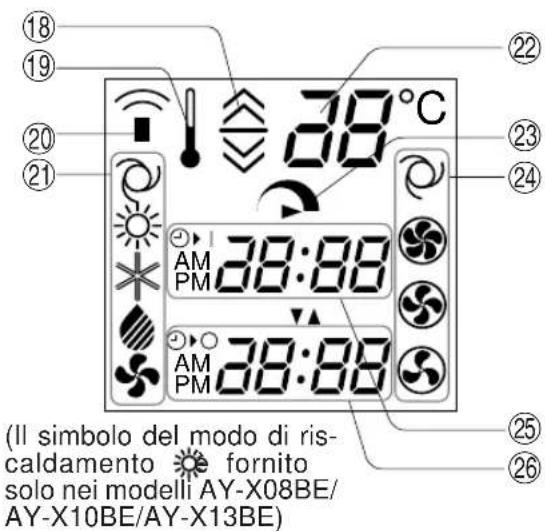

DISPLAY DEL TELECOMANDO L.C.D.

⑱ IMPOSTAZIONE DEL TERMOSTATO PER I MODI AUTOMATICO E IN DEUMIDIFICAZIONE
⑲ SIMBOLO DELLA TEMPERATURA
⑳ SIMBOLO DI TRASMISSIONE
②1 SIMBOLI DEL MODO

: AUTOMATICO

: DEUMIDIFICAZIONE

: RISCALDAMENTO : SQLO (solo per AY-X08BE/ VENTILATORE AY-X10BE/AY-X13BE)

: RINFRESCAMENTO

⑳ INDICATORE DI TEMPERATURA
②3 SIMBOLO DEL MODO DI FUNZIONAMENTO A PIENA POTENZA
⑳ SIMBOLI DI VELOCITA' DEL VENTILATORE

: AUTOMATICO : BASS

: ALTO : MODERATO

18 19 20 21 38°C AM PM 38:88 AM PM 38:88 (Il simbolo del modo di riscaldamento fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

⑲ INDICATORE/OROLOGIO DI TIMER ATTIVATO

Indica l'ora preselezionata per l'attivazione del timer o l'ora attuale.

②6 INDICATORE DI DISATTIVAZIONE TIMER Indica l'ora preselezionata per la disattivazione del timer o per la disattivazione dopo un'ora.

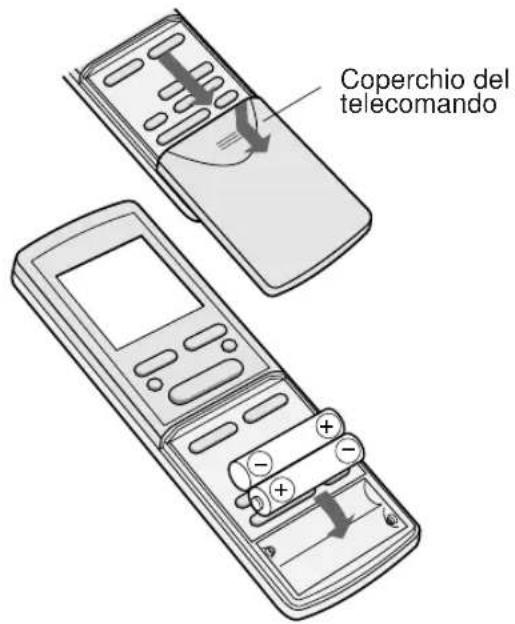

INSERIMENTO DELLE BATTERIE UTILIZZATE due batterie di dimensioni AAA (R03).

1 Togliete il coperchio del tele- comando.

2 Inserite le batterie nel comparto, assicurandovi che le polarità ⊕ e ⊖ siano allineate correttamente.

- Il display indica "AM 6:00" quando le batterie sono inserite correttamente.

3 Rimettete il coperchio.

Coperchio del telecomando

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo aver sostituito le batterie, estraetele e rimettetele al loro posto dopo circa 30 secondi.
• Se non intendete usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

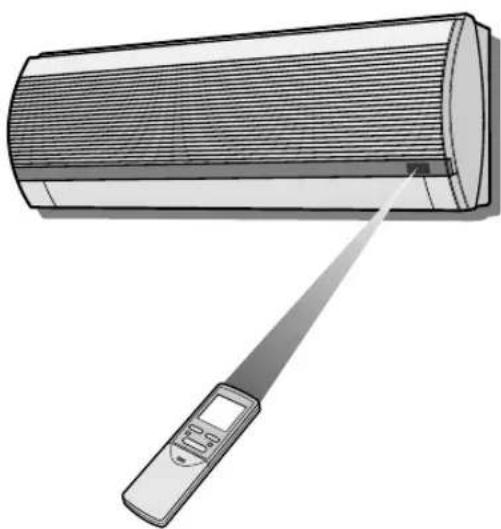

COME USARE IL TELECOMANDO

Puntate il telecomando verso la finestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico "bip" quando riceve il segnale.

• Assicuratevi che non ci siano una tenda o altri oggetti tra il telecomando e l'unità.
- Il telecomando può inviare segnali fino da una distanza di 7 metri.

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
• L'uso di una lampada fluorescente con una reattanza d'accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L'unità può essere influenzata da segnali trasmessi dal telecomando di un televisione, videoregistratore, o altre attrezzature usate nella stessa stanza.
• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

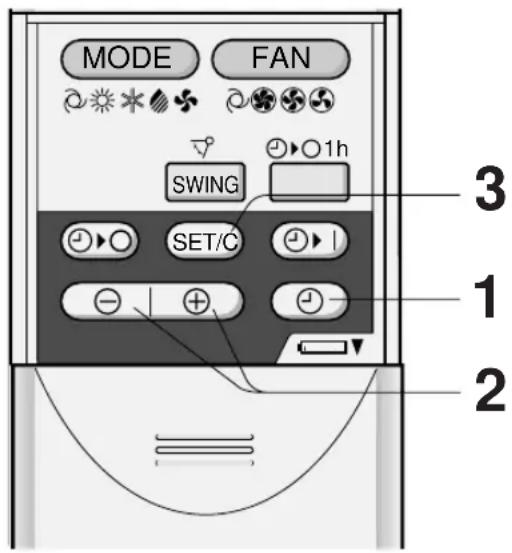

IMPOSTAZIONE DELL'ORA ATTUALE

Ci sono due modi dell'orologio: il modo delle 12 ore e il modo delle 24 ore.

(Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

Esempio: sono le 5 del pomeriggio

Orologio	Display
modo delle 12 ore	PM 5:00
modo delle 24 ore	17:00

1 Per impostare il modo delle 12 ore, pre- mete innanzitutto il tasto CLOCK una volta.

Per impostare il modo delle 24 ore, pre- mete innanzitutto il tasto CLOCK due volte.

2 Premete il tasto AVANZAMENTO ORA o ARRETRAMENTO per impostare l'ora attuale.

- Tenete il tasto premuto per far avanzare o retrocedere velocemente il display dell'ora.

3 Premete il tasto SET/C.

- I due punti (:) lampeggiano per indicare che l'orologio funziona.

NOTA:

- Quando è in funzione il timer, l'ora attuale non può essere impostata.

(Il simbolo del modo di riscaldamento fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

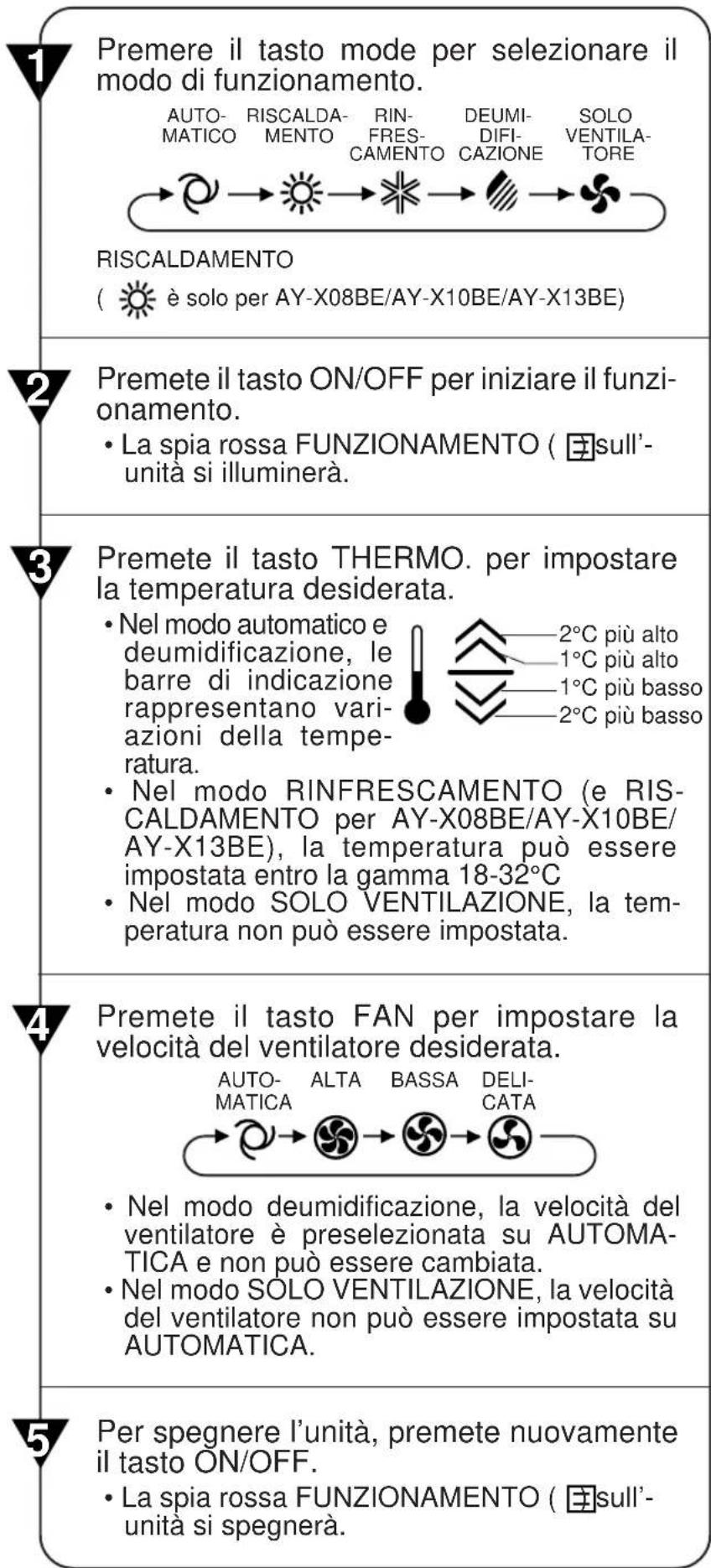

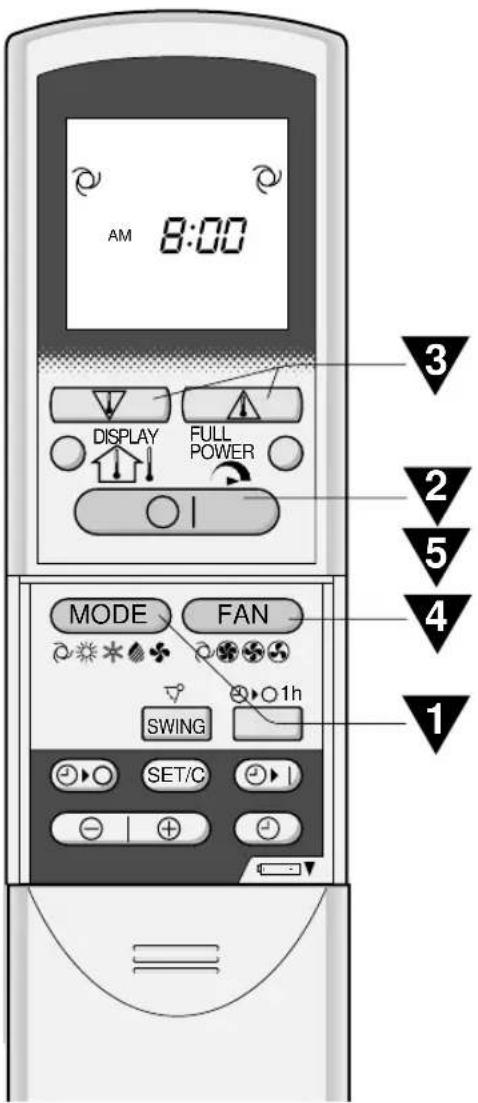

Premere il tasto mode per selezionare il modo di funzionamento. AUTO- RISCALDA- RIN- DEUMI- SOLO MATICO MENTO FRES- DIFI- VENTILA- CAMENTO CAZIONE TORE RISCALDAMENTO ( è solo per AY-X08BE/AY-X10BE/AY-X13BE) Premete il tasto ON/OFF per iniziare il funzi- onamento. • La spia rossa FUNZIONAMENTO ( ☒sull’- unità si illuminerà. Premete il tasto THERMO. per impostare la temperatura desiderata. • Nel modo automatico e deumidificazione, le barre di indicazione rappresentano vari- azioni della tempe- ratura. • Nel modo RINFRESCAMENTO (e RIS- CALDAMENTO per AY-X08BE/AY-X10BE/ AY-X13BE), la temperatura può essere impostata entro la gamma 18-32°C • Nel modo SOLO VENTILAZIONE, la tem- peratura non può essere impostata. Premete il tasto FAN per impostare la velocità del ventilatore desiderata. AUTO- ALTA BASSA DELI- MATICA CATA • Nel modo deumidificazione, la velocità del ventilatore è preselezionata su AUTOMA- TICA e non può essere cambiata. • Nel modo SOLO VENTILAZIONE, la velocità del ventilatore non può essere impostata su AUTOMATICA. Per spegnere l’unità, premete nuovamente il tasto ON/OFF. • La spia rossa FUNZIONAMENTO ( ☒sull’- unità si spegnerà.

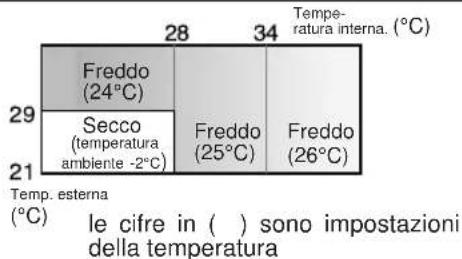

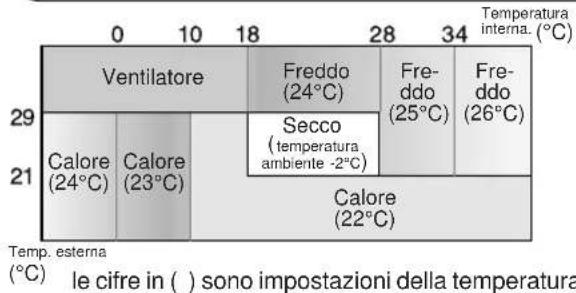

SUGGERIMENTI SUL MODO AUTOMATICO

Nel modo AUTOMATICO, le impostazione della temperatura ed il modo (rinfrescamento, riscaldamento e deumidificazione) vengono selezionati automaticamente in funzione della temperatura ambiente e della temperatura esterna al momento dell'accensione dell'unità.

Impostazioni dei modi e della temperatura per i modelli AH-X08BE/AH-X10BE/AH-X13BE

Impostazioni dei modi e della temperatura per i modelli AY-X08BE/AY-X10BE/AY-X13BE

Durante il funzionamento, se la temperatura esterna cambia, le impostazioni della temperatura cambieranno automaticamente come mostrato in tabella.

COMMUTAZIONE DEL MODO (solo per i modelli AY-X08BE/AY-X10BE/AY-X13BE) Durante le stagioni quando c'è bisogno di RINFRESCARE durante il giorno e di RISCALDARE durante la notte, o se la temperatura ambiente dovesse diventare molto più alta della temperatura impostata in seguito all'uso di ulteriori fonti di calore, il modo commuterà automaticamente tra RISCALDAMENTO e RINFRESCAMENTO per mantenere una temperatura ambiente confortevole.

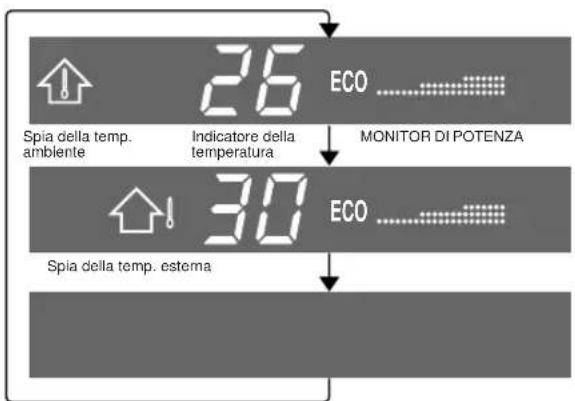

SUGGERIMENTI SUL PANNELLO INDICATORE

Il pannello indicatore cambierà ogniqualvolta si preme il tasto DISPLAY nella maniera seguente.

DISPLAY FULL POWER

Vengono visualizzati la temperatura ambiente e il MONITOR DI POTENZA.

Vengono visualizzati la temperatura esterna e il MONITOR DI POTENZA.

Non viene visualizzato niente.

MONITOR DI POTENZA

Mentre vengono visualizzate la temperatura ambiente e la temperatura esterna, il MONITOR DI POTENZA si illuminerà in 4 livelli (3 livelli per il modo deumidificazione), per indicare la potenza dell'operazione.

Quando il condizionatore d'aria funziona a piena potenza nel modo RINFRESCAMENTO (e RISCALDAMENTO per AY-X08BE/AY-X10BE/AY-X13BE), "Power" si illuminerà ed "Eco" si spegnerà sul pannello indicatore.

NOTE:

• Le temperature visualizzate sono approssimative e potrebbero variare dalle temperature reali.
• Campo di lettura della temperatura

Temperatura ambiente: 0°C \~ 40°C (Lviene visualizzata quando meno di 0°C e più di 40°C)

Temperatura esterna: -9°C \~ 45°C (Lviene visualizzata quando meno di -9°C e più di 45°C)

• -- viene visualizzato durante il primo minuto di funzionamento mentre vengono rilevate le temperature.
• Quando l'unità non è in funzione, viene visualizzata solo la temperatura ambiente.

Direzione VERTICALE DEL FLUSSO D'ARIA

La direzione del flusso d'aria e preimpostata come di seguito per ottenere l'effetto ottimale:

Modo RINFRESCAMENTO e DEUMIDIFICAZIONE Flusso d'aria orizzontale

Modo VENTILAZIONE Flusso d'aria(e RISCALDAMENTO per AY-X08BE/AY-X10BE/AY-X13BE) diagonale

COME REGOLARE LA DIREZIONE DEL FLUSSO D'ARIA

Premete il tasto SWING sul telecomando una volta.

- Il deflettore di regolazione verti-cale cambierà l'angolo continua-mente.

Premete il tasto SWING nuovamente quando il deflettore di regolazione verticale è alla posizione desiderata.

• Il deflettore smetterà di muoversi all'interno della gamma mostrata nel diagramma.
• La posizione regolata verrà memorizzata e verrà automatica-mente impostata la volta succes-siva.

Gamma di regolazione

Modo RINFRESCAMENTO e deumidificazione

Modo SOLO VENTILATORE (e RISCALDAMENTO per AY-X08BE/AY-X10BE/AY-X13BE)

La gamma di regolazione è più limitata della gamma SWING per evitare che si formi della condensa dallo sgocciolamento.

La gamma è ampia in modo tale che il flusso d'aria può essere diretto verso il pavimento.

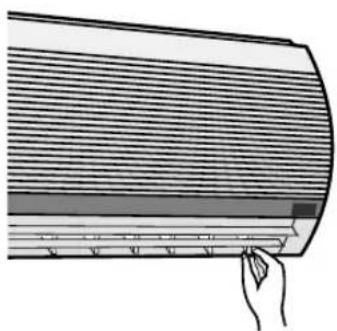

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

Tenete le leve dei deflettori di regolazione orizzontale come mostrato nel diagramma e regolate la direzione del flusso d'aria.

Non tentate mai di regolare manualmente il. Deflettore di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nel modo rinfrescamento o deumidificazione per un lungo periodo di tempo, si potrebbe formare della condensa.

In questo modo, il condizionatore d'aria funziona a piena potenza e rinfresca l'ambiente così velocemente (o lo riscalda con i modelli AY-X08BE/AY-X10BE/AY-X13BE) che potete usarlo non appena rientrate in casa.

PM 6:00 DISPLAY FULL POWER 1

1 Per attivare il funzionamento A PIENA POTENZA, premete il tasto FULL POWER durante il funzionamento.

• Il telecomando attiverà il display
- il display della temperatura scomparirà.

PER CANCELLARE

Premete nuovamente il tasto FULL POWER.

- Il funzionamento A PIENA POTENZA verrà cancellato anche quando si cambia il modo di funzionamento o si spegne l'unità.

NOTE:

• Non potete usare in modo a PIENA POTENZA durante il modo SOLO VENTILATORE o deumidificazione.
- Non potete impostare la temperatura durante il modo A PIENA POTENZA.

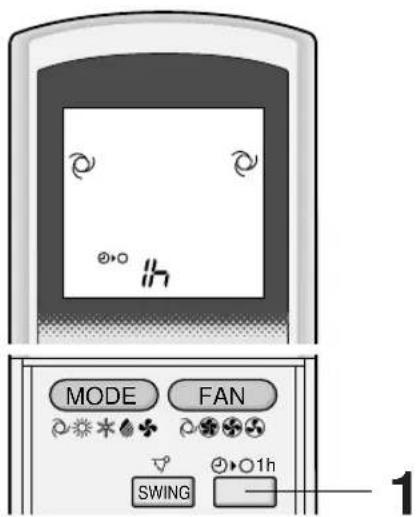

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il modo DI SPEGNAMENTO DOPO UN'ORA, l'unità smetterà di funzionare dopo un'ora.

1 Premete il tasto DI SPEGNIMENTO DOPO UN' ORA.

• Il telecomando visualizza "1 h".
• La spia arancione TIMER ( «sull'unità si illuminerà.
  • L'unità smetterà di funzionare dopo un'ora.

PER CANCELLARE

Premete il tasto CANCELLA TIMER (SET/C). • La spia arancione TIMER ( )sull'unità si spegnerà.

Oppure, spegnete l'unità premendo il tasto ON/OFF.

- La spia rossa FUNZIONAMENTO (☐) e la spia arancione TIMER (☐) sull'unità si spegnerà.

(Il simbolo del modo di riscaldamento ⚙ è fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

NOTE:

• L'operazione DI SPEGNIMENTO DOPO UN' ORA ha priorità sulle operazioni DI ACCENSIONE e SPEGNIMENTO DEL TIMER.
- Se il modo DI SPEGNIMENTO DOPO UN' ORA viene impostato mentre l'unità non è in funzione, l'unità funzionerà per un'ora nella condizione impostata precedentemente.
- Se desiderate operare l'unità per un'altra ora prima che il modo SPEGNIMENTO DOPO UN' ORA si attivi, premete il tasto durante il funzionamento.
- Se sono impostati TIMER ATTIVATO e/o TIMER DISATTIVATO, il tasto CANCELLA TIMER cancella ogni impostazione.

Prima di impostare il timer, assicuratevi che l'orologio sia impostato con l'ora giusta.

DISATTIVAZIONE TIMER

(Il simbolo del modo di riscaldamento fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

1 Premete il tasto SPEGNIMENTO TIMER (💡○).
2 L'indicatore SPEGNIMENTO TIMER lampeggerà; premete i tasti AVANZAMENTO ORA o ARRETRAMENTO ORA per impostare l'ora desiderata. (L'ora può essere impostata in incrementi di 10 minuti.)
3 Puntate il telecomando verso la finestra di ricezione del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

- La spia arancione TIMER ( Ⓤ ) sull'unità si illuminerà.

- Un segnale acustico "bip" verrà emesso dall'unita interna quando riceverà il segnale.

SUGGERIMENTI SUL FUNZIONAMENTO DI DISATTIVAZIONE TIMER

Quando è impostato il modo spegnimento con timer, l'impostazione della temperatura della stanza viene regolata automatica-mente per evitare che la stanza diventi eccessivamente calda o fredda mentre dormite. (Funzione Auto Sleep)

MODO RINFRESCAMENTO/ DEUMIDIFICAZIONE:

(solo per i modelli AY-X08BE/AY-X10BE/AY-X13BE)

- Un'ora dopo l'inizio del funzionamento con timer, la temperatura si alza di 1°C rispetto all'impostazione originale del termostato.

MODO DI RISCALDAMENTO:

- Un'ora dopo l'inizio del funzionamento con timer, la temperatura si abbassa di 3°C rispetto all' impostazione originale del termostato.

NOTA:

- La funzione Auto Sleep non si attiverà durante il modo SOLO VENTILAZIONE.

PER CANCELLARE IL MODO TIMER

Premete il tasto CANCELLA TIMER (SET/C).

• La spia arancione TIMER ( Ⓐ ) sull'unità si spegnerà.
  • L'orà corrente verrà visualizzata sul tele- comando.

(Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

NOTA:

- Se è impostato uno dei modi TIMER ATTIVATO, TIMER DISATTIVATO e SPEGNIMENTO DOPO UN'ORA, il tasto CANCELLA TIMER cancella tutte le impostazioni.

PER CAMBIARE L'IMPOSTAZIONE DELL'ORA

Cancellate innanzitutto l'impostazione Timer e poi impostate il nuovo orario.

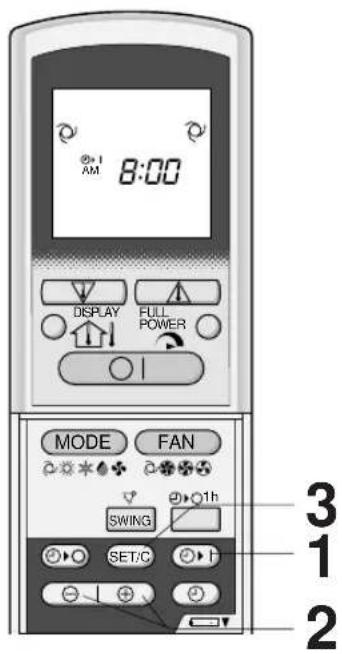

ATTIVAZIONE TIMER

(Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)

1 Premete il tasto TIMER ATTIVATO (▶ I).
2 L'indicatore TIMER ATTIVATO lampeggerà; pre-mete i tasti AVANZAMENTO ORA o ARRETRA-MENTO per impostare l'ora desiderata. (L'ora può essere impostata in incrementi di 10 minuti.)
3 Puntate il telecomando verso la finestra di ricezione del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

- La spia arancione TIMER ( Ⓤ ) sull'unità si illuminerà.

- Un segnale acustico "bip" verrà emesso dall'unita interna quando riceverà il segnale.

4 Selezionate il modo di funzionamento.

- L'unità si accenderà prima dell'ora impostata per permettere che l'ambiente raggiunga la temperatura desiderata all'ora programmata. (Funzione risveglio)

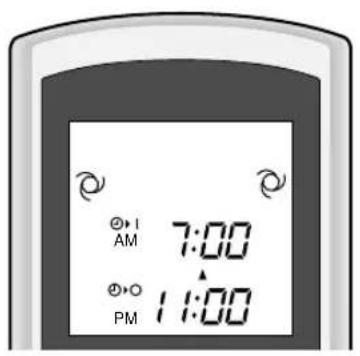

USO COMBINATO DEL TIMER IN ACCENSIONE E SPEGNIMENTO

Potete usare i TIMER ATTIVATO e OFF in combinazione.

⑦→1 AM 7:00 ⑦→O 11:00 PM

Esempio:

Se si vuole arrestare il funzionamento alle 11:00 p.m. e riprenderlo (nello stesso modo e con le stesse imposta-zioni di temperatura) per portare la temperatura am-biente al livello desiderato per le 7:00 a.m.

1 Impostate il TIMER DISATTIVATO sulle 11:00 p.m. durante il funzionamento.
2 Impostate il TIMER ATTIVATO sulle 7:00 a.m.

La freccia (▼ oppure ▲) tra gli indicatori TIMER ATTI-VATO e TIMER DISATTIVATO mostra quale timer si attiva prima.

NOTE:

• Non potete programmare I timer di ACCENSIONE e SPEGNIMENTO per far funzionare l'unità a temperature diverse o con altre impostazioni.
• Ciascun dei due timer può essere programmato in modo tale che si attivi prima dell'altro.

MODO AUSILIARIO

Usata questo modo quando il telecomando non è disponibile.

PER ACCENDERE

Sollevate il pannello anteriore dell'unità interna e premete il tasto AUX. sul pannello operativo.

• La spia rossa FUNZIONAMENTO ( ☒sull'unità si illu-minerà e l'unità comincerà il funzionamento nel modo AUTOMATICO.
• La velocità del ventilatore e l'impostazione della tem-peratura sono impostate su AUTOMATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX. sul pannello operativo.

- La spia rossa FUNZIONAMENTO (sull'unità si spegnerà.

AUX

NOTA:

Se viene premuto il tasto AUX. durante il funzionamento normale, l'unità si spegnerà.

SELETTORE DI POTENZA

(solo per i modelli AY-X13BE/AH-X13BE)

Quando si installa il condizionatore d'aria in una abitazione con limiti di assorbimento di potenza elettrica, impostate il POWER SELECTOR su "L". Il condizionatore d'aria funzionerà a potenza ridotta, evitando così che l'interruttore di protezione dell'impianto salti in seguito ad eccessivo assorbimento.

• La capacità di rinfrescamento o di riscaldamento (per il mod. AY-X13BE) risulterà più bassa quando si imposterà il modo "L".
• Consultate il vostro rivenditore o un tecnico qualificato se l'interruttore di circuito salta frequentemente o il fusibile si brucia anche quando si opera nel modo "L".

	AH-X13BE AY-X13BE
Massimo amperaggio all'impostazione “H”	9 A 12 A
Massimo amperaggio all'impostazione “L”	7 A 8 A

H L AUX.

KIT OPZIONALE

Filtro di purificazione dell'aria

Durante il funzionamento del condizionatore dell'aria, il filtro di purificazione dell'aria rimuove polvere e fumo di tabacco dall'aria e rilascia aria pulita.

Il materiale antibatterico in apatite utilizzato nel purificatore dell'aria sopprime le attività dei virus assorbiti e di altri germi. Per i tipi di filtri che possono essere ricambiati, sostituire ogni 3\~6 mesi circa.

Contattate il vostro rivenditore per l'acquisto di questo tipo opzionale.

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi lavoro di manutenzione.

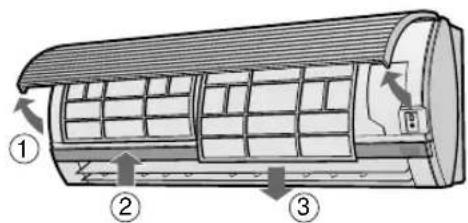

PULITURA DEI FILTRI

I filtri dell'aria devono essere puliti ogni due settimane.

1 Sollevate il pannello aperto.
2 Spingete i filtri leggermente verso l'alto per sbloccarli.
3 Spingeteli verso il basso per rimuoverli.

3 PULITE I FILTRI

Usate un aspirapolvere per togliere la polvere. Se i filtri sono sporchi, lavateli con acqua tiepida e un detergente delicato. Asciugate i filtri all'ombra prima di reinstallarli.

4 REINSTALLATE I FILTRI

1 Reinstallate i filtri nella posizione originale.
2 Chiudete il pannello anteriore.
3 Spingete la parte centrale del pannello per bloccarlo in posizione.

PULITURA DELL'UNITA' E DEL TELECOMANDO

PRECAUZIONI

• Strofiniteli con un panno morbido.
• Non schizzate o gettate acqua direttamente su di essi. Ciò potrebbe causare scossa elettrica o provocare danni all'attrezzatura.
  • Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Fate funzionare l'unità nel modo solo ventilazione per circa mezz'ora giornata per permettere al meccanismo di asciugarsi bene.
2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria.
3 Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMA DELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i filtri dell'aria non siano sporchi.
2 Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite.

PRECAUZIONI

3 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L’UNITA’ NON FUNZIONAL’unità non funziona se accesa subito dopo averla spenta. L’unità non funziona immediatamente dopo aver cambiato il modo. Ciò al fine di proteggere il meccanismo interno. Attendere 3 minuti prima che l’unità funzioni.	SIBILIOIl suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all’interno dell’unità.
	VAPORE ACQUEONel modo di funzionamento rinfresca-mento e deumidificazione si può vedere del vapore acqueo fuoriuscire dall’uscita dell’aria in seguito alla differenza tra la temperatura ambiente e l’aria rilasciata dall’unità.Nel modo di funzionamento RISCAL-DAMENTO, del vapore acqueo può fu-oriuscire dall’unità esterna durante lo sbrinamento. (Solo nei modelli AY-X08BE/AY-X10BE/AY-X13BE)
L’UNITA’ NON EMETTE ARIA CALDA(Modelli AY-X08BE/AY-X10BE/AY-X13BE)L’unità è in fase di preriscaldamento o di sbrinamento.
ODORIL’unità potrebbe emettere gli odori, filtrati dentro l’unità, dei tappeti e dei mobili e gli odori dei componenti interni nelle prime fasi di installazione.
SCRICCHIOLIOL’unità potrebbe produrre degli scricchiolii. Questi suoni sono generati dalla frizione del pannello anteriore e degli altri componenti che si espandono in seguito a cambiamento della temperatura.	L’UNITA’ ESTERNA NON SI ARRESTADopo aver arrestato il funzionamento, il ventilatore dell’unità esterna girerà per circa un minuto per raffreddare l’unità.

Se vi sembra che l'unità non funzioni tanto bene, controllate seguenti punti prima di richiedere assistenza.

SE L’UNITA’ NON FUNZIONA

Controllate che l’interruttore del circuito non sia saltato o che non sia bruciato un fusibile.

SE L’UNITA’ NON RAFFREDDA (O RISCALDA) L’AMBIENTE EFFICACEMENTE
Controllate i filtri. Puliteli se sono sporchi.	Controllate l’unità esterna e assicuratevi che l’uscita o l’entrata dell’aria non siano ostruite.	Controllate che il termos-tato sia impostato corretta-mente.
Assicuratevi che porte e fi-nestre siano ben chiuse.	Se nella stanza ci sono tante persone, è possibile che l’unità non riesca a raggiungere la temperatura desiderata.	Controllate che nella stanza non sia in funzione un’altra fonte di calore supplemen-tare.

SE L’UNITA’ NON RICEVE IL SEGNALE DEL TELECOMANDO
Controllate che le batterie del telecomando non siano vecchie o deboli.	Provate a inviare nuovamente il segnale puntando il telecomando correttamente verso la finestra di ricezione del se-gnale dell’unità.	Controllate che le polarità delle batterie siano allinea-te correttamente.

Rivolgetevi all'assistenza tecnica quando la spia FUNZIONAMENTO, la spia TIMER e INDICATORE DI TEMPERATURA sul pannello indicatore lampeggiano.
