KULLANIM KILAVUZU MultiSync LCD19WV NEC

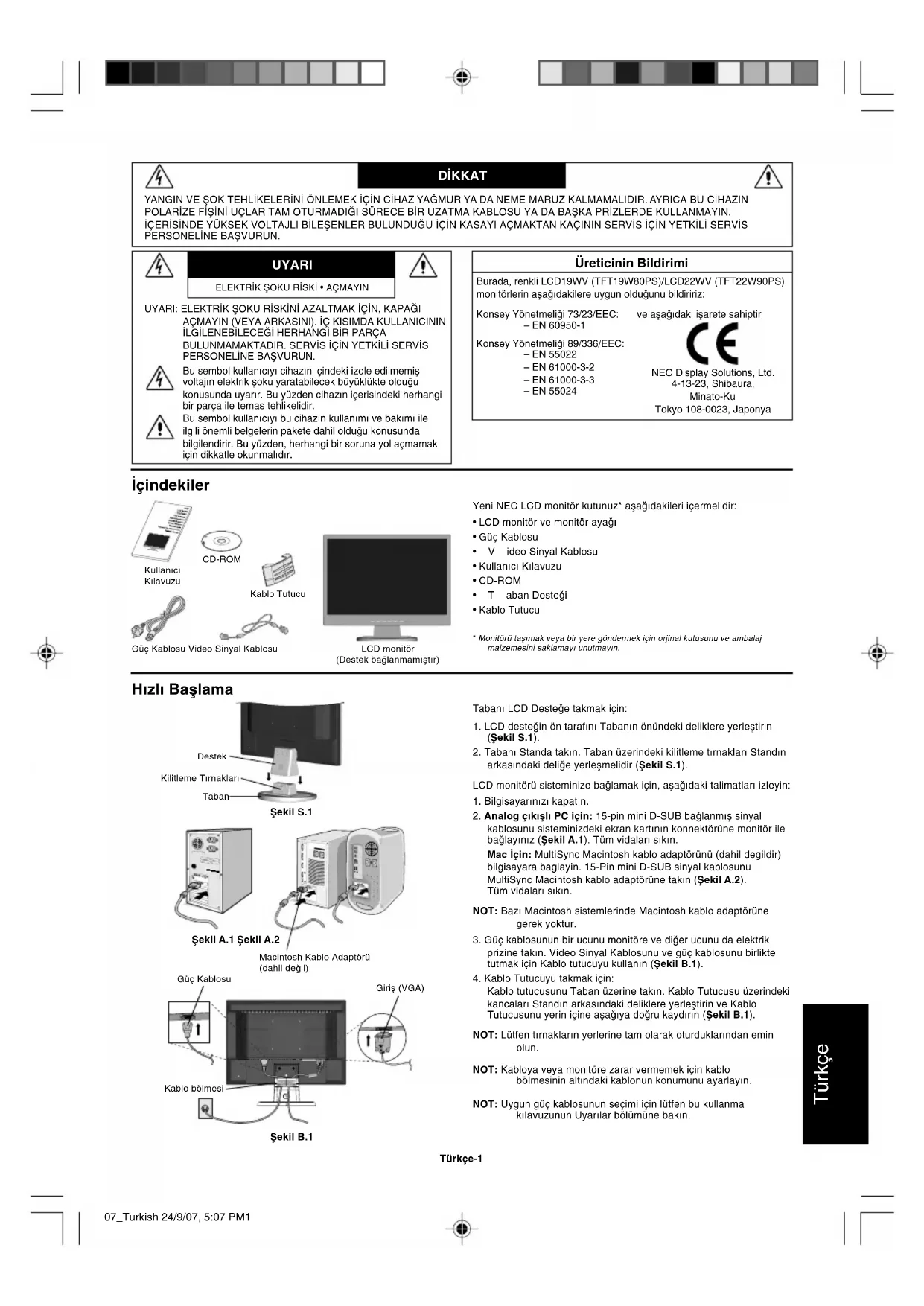

∑LG∑LENEB∑LECE∏∑ HERHANG∑ B∑R PARÇA BULUNMAMAKTADIR. SERV∑S ∑Ç∑N YETK∑L∑ SERV∑S PERSONEL∑NE BAΩVURUN. Bu sembol kullan∂c∂y∂ cihaz∂n içindeki izole edilmemiµ voltaj∂n elektrik µoku yaratabilecek büyüklükte olduπu konusunda uyar∂r. Bu yüzden cihaz∂n içerisindeki herhangi bir parça ile temas tehlikelidir. Bu sembol kullan∂c∂y∂ bu cihaz∂n kullan∂m∂ ve bak∂m∂ ile ilgili önemli belgelerin pakete dahil olduπu konusunda bilgilendirir. Bu yüzden, herhangi bir soruna yol açmamak için dikkatle okunmal∂d∂r. UYARI ve aµa©∂daki iµarete sahiptir NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japonya ∑çindekiler Yeni NEC LCD monitör kutunuz* aµa©∂dakileri içermelidir:

• Monitörü taµ∂mak veya bir yere göndermek için orjinal kutusunu ve ambalajmalzemesini saklamay∂ unutmay∂n.Kullan∂c∂K∂lavuzuGüç Kablosu Video Sinyal KablosuKablo TutucuLCD monitör(Destek ba©lanmam∂µt∂r)CD-ROM Hızlı Baµlama Taban∂ LCD Deste©e takmak için:

1. LCD deste©in ön taraf∂n∂ Taban∂n önündeki deliklere yerleµtirin

2. Taban∂ Standa tak∂n. Taban üzerindeki kilitleme t∂rnaklar∂ Stand∂n

arkas∂ndaki deli©e yerleµmelidir (Ωekil S.1). LCD monitörü sisteminize ba©lamak için, aµa©∂daki talimatlar∂ izleyin:

kablosunu sisteminizdeki ekran kart∂n∂n konnektörüne monitör ile ba©lay∂n∂z (Ωekil A.1). Tüm vidalar∂ s∂k∂n. Mac ∑çin: MultiSync Macintosh kablo adaptörünü (dahil degildir) bilgisayara baglayin. 15-Pin mini D-SUB sinyal kablosunu MultiSync Macintosh kablo adaptörüne tak∂n (Ωekil A.2). Tüm vidalar∂ s∂k∂n. NOT: Baz∂ Macintosh sistemlerinde Macintosh kablo adaptörüne gerek yoktur.

3. Güç kablosunun bir ucunu monitöre ve di©er ucunu da elektrik

prizine tak∂n. Video Sinyal Kablosunu ve güç kablosunu birlikte tutmak için Kablo tutucuyu kullan∂n (Ωekil B.1).

4. Kablo Tutucuyu takmak için:

Kablo tutucusunu Taban üzerine tak∂n. Kablo Tutucusu üzerindeki kancalar∂ Stand∂n arkas∂ndaki deliklere yerleµtirin ve Kablo Tutucusunu yerin içine aµa©∂ya do©ru kayd∂r∂n (Ωekil B.1). NOT: Lütfen t∂rnaklar∂n yerlerine tam olarak oturduklar∂ndan emin olun. NOT: Kabloya veya monitöre zarar vermemek için kablo bölmesinin alt∂ndaki kablonun konumunu ayarlay∂n. NOT: Uygun güç kablosunun seçimi için lütfen bu kullanma k∂lavuzunun Uyar∂lar bölümüne bak∂n. Ωekil S.1 Konsey Yönetmeli©i 73/23/EEC: – EN 60950-1 Konsey Yönetmeli©i 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 DestekTabanKilitleme T∂rnaklar∂ Ωekil A.1 Ωekil A.2 Macintosh Kablo Adaptörü(dahil de©il) Ωekil B.1 Kablo bölmesiGiriµ (VGA)Güç Kablosu 07_Turkish 24/9/07, 5:07 PM1Türkçe-2 Türkçe Ωekil C.1 Güç Dü©mesi Ωekil TS.1 Ωekil R.1 Aµ∂nd∂r∂c∂ olmayan yüzey Ωekil R.2 4-VIDA (M4) (MAKS. derinlik: 8.5 mm) LCD tertibat∂n∂n a©∂rl∂©∂: 4.2 kg (MAKS.) - (LCD19WV)

5. Öndeki güç dü©mesi ile monitörü ve bilgisayar∂ aç∂n (Ωekil C.1).

6. Dokunmadan Otomatik Ayar, zamanlamalar∂n ço©u için, ilk

baµlang∂çtan sonra monitörü optimum ayarlar∂na ayarlar. Di©er ayarlar için aµa©∂daki OSD kontrollerini kullan∂n.

• Image Setup (Görüntü Kurulumu)

• Image Position (Görüntü Konumu) OSD kontrollerin tam tan∂mlar∂ için bu Kullan∂c∂ K∂lavuzunun Kontroller bölümüne bak∂n. NOT: Herhangi bir sorun varsa, lütfen Sorun Giderme bölümüne (CD-ROM) bakın. E©im Monitör ekran∂n∂ ellerinizle her iki yan∂ndan tutarak e©imi arzu etti©iniz µekilde ayarlay∂n (Ωekil TS.1). Montaj için Monitör Deste©ini Ç∂kartma Monitörü alternatif montaj amaçlar∂na haz∂rlamak için:

1. Tüm kablolar∂ ç∂kart∂n.

2. Monitörün yüzeyi aµa©∂ gelecek µekilde aµ∂nd∂r∂c∂ olmayan bir

yüzey üzerine koyun (Ωekil R.1).

3. Monitörü deste©e ba©layan 3 viday∂ sökün ve deste©i gösterildi©i

gibi ç∂kar∂n (Ωekil R.1). Monitör art∂k alternatif bir alanda kurulmaya haz∂rd∂r.

4. AC kablosunu monitörün arkas∂na ba©lay∂n (Ωekil R.2).

5. Deste©i tekrar takmak için bu iµlemin tersini yap∂n.

NOT: Sadece VESA uyumlu alternatif montaj metodu kullan∂n. NOT: Monitör deste©ini ç∂kart∂rken dikkat edin. Taban∂ Ç∂kartma NOT: LCD’yi taµ∂rken mutlaka Taban∂ ç∂kart∂n.

1. Monitörün yüzeyi aµa©∂ gelecek

µekilde aµ∂nd∂r∂c∂ olmayan bir yüzey üzerine koyun (Ωekil R.1).

2. Baµparmaklar∂n∂z∂ kullanarak,

alt t∂rnaklar∂ açmak için yukar∂ do©ru bast∂r∂n.

3. Kilitlenmemiµ taban∂ standdan çekin.

Esnek Kol Takma Bu LCD monitör esnek bir kol ile kullan∂lmak üzere tasarlanm∂µt∂r. Monte ederken lütfen ekteki vidalar∂ (4 adet) resimde gösterilen µekilde kullan∂n. Güvenlik gerekliliklerini yerine getimek için monitör montitörün a©∂rl∂©∂ göz önünde bulunduruldu©unda gerekli dengeyi sa©layabilecek bir kola monte edilmelidir. LCD monitör sadece onaylanm∂µ bir kolla kullan∂lmal∂d∂r (örn. GS iµareti). T∂rnaklar∂ 4 x 12 mm somun ve pul ile birlikte Tüm vidalar∂ s∂k∂n 100 mm 100 mm Braket Kal∂nl∂©∂ (Kol) 2.0 ~ 3.2 mm 12 mm

2. OSD Kilitleme fonksiyonu

OSD’yi kilitlemek için monitör kapal∂yken MENÜ dü©mesini bas∂l∂ tutun ve sonra monitörü açmak için güç dü©mesine bas∂n. OSD’yi kilidini açmak için monitör kapal∂yken MENÜ dü©mesini bas∂l∂ tutun ve sonra monitörü açmak için güç dü©mesine bas∂n.

Kontroller Monitörün ön k∂sm∂ndaki OSD (Ekran Üstü) kontrol dü©meleri aµa©∂daki gibi çal∂µ∂r:

1. Temel Tuµ fonksiyonu

Ana Menü(∑kon Seçme, Analog Giriµi)Alt Menü (∑kon Seçme)“MENU”(Menü)tuµuna bas∂n“- / <” veya “+ / >”bas∂nAna Menü (Ç∂k∂µ)“AUTO” (Otomatik) tuµuna bas∂n“MENU” (Menü)tuµuna bas∂n“- / <” veya “+ / >”kullanarak ayarlay∂n“AUTO”(Otomatik) tuµunabas∂n“AUTO”(Otomatik)tuµuna bas∂n“MENU” (Menü)tuµuna bas∂n“AUTO”(Otomatik) veya“MENU” (Menü)tuµuna bas∂nAlt Menü (Ayar)“- / <” veya “+ / >”bas∂n Luminance (Ayd∂nlatma) Contrast (Kontrast) Dijital kay∂ttan kontrast Brightness (Parlakl∂k) Ayd∂nlatma Ayar∂. Image Setup (Görüntü Kurulumu) Focus (Odaklanma) Yatay Çizgi sesini azaltmak için Görüntü Faz∂’n∂ ayarlar. Clock (Saat) Dikey Çizgi sesini azaltmak için Görüntü Saati’ni ayarlar. Image Position (Görüntü Konumu) H. Position (Yatay konum) Görüntünün yatay konumunu ayarlar.

V. Position (Dikey konum)

Görüntünün dikey konumunu ayarlar. Color Temp. (Renk S∂cakl∂©∂) Warm (S∂cak) S∂cak Rengi Geri Çeker EEPROM’den s∂cakl∂k. Cool (So©uk) So©uk Rengi Geri Çeker EEPROM’den s∂cakl∂k. sRGB sRGB Rengini Geri Çeker EEPROM’den s∂cakl∂k. User/Red (Kullan∂c∂/K∂rm∂z∂) Dijital kay∂ttan K∂rm∂z∂ Kazan∂m. User/Green (Kullan∂c∂/Yeµil) Dijital kay∂ttan Yeµil Kazan∂m. User/Blue (Kullan∂c∂/Mavi) Dijital kay∂ttan Mavi Kazan∂m. Auto Adjust (Otomatik Ayar) Yes (Evet) H/V pozisyonu, fokus, ve resim saatini otomatik ayarlama. No (Hay∂r) Otomatik Ayar gerçekleµtirmez, ana menüye döner. Aktif Otomatik Ayar fonksiyonu (2 saniye boyunca bas∂n) Ayd∂nlatma (Parlakl∂k) penceresine k∂sayol. Dü©me OSD Off (OSD Kapal∂) Ayd∂nlatma (Kontrast) penceresine k∂sayol. OSD ON (OSD Aç∂k) (∑kon seçme aµamas∂) Act Exit-key ∑mleç sola do©ru hareket ediyor. ∑mleç sa©a do©ru hareket ediyor. OSD ON (OSD Aç∂k) (Ayar aµamas∂) Act Exit-key De©er azalt∂m∂n∂ ayarlay∂n veya ∑mlecin sola hareket etmesi için ayarlay∂n. De©er artt∂r∂m∂n∂ ayarlay∂n veya ∑mlecin sa©a hareket etmesi için ayarlay∂n. AUTO – / < + / > OSD görüntülenmiµtir. ∑kon seçme aµamas∂na gidin. MENU OSD Lock (OSD Kilitleme) Aktif Otomatik Ayar fonksiyonu (2 saniye boyunca bas∂n) Ayd∂nlatma (Parlakl∂k) penceresine k∂sayol. Ayd∂nlatma (Kontrast) penceresine k∂sayol. Mesaj görüntülenmiµtir “OSD Loked (OSD Kilitlendi)”. Ayar aµamas∂na gidin. “Reset Yes/No” (S∂f∂rla Evet/Hay∂r) mesaj∂ görüntülenir “Reset Yes/No” (S∂f∂rla Evet/Hay∂r) mesaj∂ görüntülenir “Reset Yes/No” (S∂f∂rla Evet/Hay∂r) mesaj∂ görüntülenir RESET (Sadece LCD22WV) “Reset Yes/No” (S∂f∂rla Evet/Hay∂r) mesaj∂ görüntülenir 07_Turkish 24/9/07, 5:07 PM3Türkçe-4 Türkçe OSD Setup (OSD Ayar) H. Position (Yatay konum) OSD’nin yatay konumunu ayarlar.

V. Position (Dikey konum)

OSD’nin dikey konumunu ayarlar. OSD Timeout (OSD Zaman Aµ∂m∂) OSD zaman aµ∂m∂n∂ ayarlar. Language (Dil) Language (Dil) OSD dilini ayarlar. Information (Bilgi) Information (Bilgi) Güncel giriµ zamanlamas∂n∂n çözünürlü©ünü, H/V frekans∂n∂, seri numaras∂n∂ ve giriµ portunu gösterir. Reset (S∂f∂rla) Yes (Evet) Otomatik yap∂land∂rman∂n her bir eski durumunu temizleyin. No (Hay∂r) S∂f∂rlamay∂n, ana menüye geri dönün. Exit (Ç∂k∂µ) OSD’den ç∂kar. OSD Mesaj∂: Auto Config Please Wait (Otomatik Yap∂land∂rma Lütfen Bekleyin) Kullan∂c∂ “Otomatik” kestirme tuµuna basarsa, bu mesaj görüntülenir ve monitör otomatik yap∂land∂rma fonksiyonunu uygular. Bu mesaj∂n konumu “OSD Setup” (OSD Kurulum) ö©esinde belirlenen pozisyon ayar∂ndad∂r. Input Not Supported (Desteklenmeyen Giriµ) H sync Frekans∂, V sync Frekans∂ veya Çözünürlük monitörün destekledi©i aral∂©∂nda d∂µ∂ndayken, bu mesaj gösterilir. Bu kayan bir mesajd∂r. Cable Not Connected (Kablo Ba©l∂ De©il) Video kablosu ba©l∂ olmad∂©∂nda, bu mesaj gösterilir. Bu kayan bir mesajd∂r. 5 saniye sonra monitör enerji tasarrufuna geçer. No Signal (Sinyal Yok) Video kablosu ba©l∂ oldu©u halde aktif sinyal yokken bu mesaj gösterilir, 5 saniye sonra monitör enerji tasarrufuna geçer. Bu mesaj∂n konumu “OSD Setup” (OSD Kurulum) ö©esinde belirlenen pozisyon ayar∂ndad∂r. OSD Locked (OSD Kilitli) OSD kilitli de©ilken, monitörü açmak için “Menu” tuµunu bas∂l∂ tutarken “Güç” tuµuna bir kez bas∂n, OSD kilitlenir ve bu mesaj gösterilir. OSD kilitli iken, sadece Güç tuµu çal∂µmaya devam eder, kullan∂c∂ di©er tuµlara bast∂©∂nda da bu mesaj gösterilir. OSD kilitliyken, monitörü açmak için “Menu” tuµunu bas∂l∂ tutarken “Güç” tuµuna bir kez bas∂n, OSD kilidi aç∂l∂r ve mesaj gösterilmez. Bu mesaj∂n konumu “OSD Setup” (OSD Kurulum) ö©esinde belirlenen pozisyon ayar∂ndad∂r. DDCCI Disable/Enable (Devre d∂µ∂/Etkin) DDCCI etkinken, “Auto” tuµuna bas∂n, 5s sonra monitör “DDCCI Disable” (DDCCI Devre d∂µ∂) mesaj∂n∂ gösterir. DDCCI devre d∂µ∂yken, “Auto” tuµuna bas∂n, 5s sonra monitör “DDCCI Enable” (DDCCI Etkin) mesaj∂n∂ gösterir. Bu mesaj∂n konumu “OSD Setup” (OSD Kurulum) ö©esinde belirlenen pozisyon ayar∂ndad∂r. 07_Turkish 24/9/07, 5:07 PM4xx_Back 24/9/07, 5:07 PM1Printed in China Part Number: ________ Printed on recycled paper xx_Back 24/9/07, 5:07 PM2
