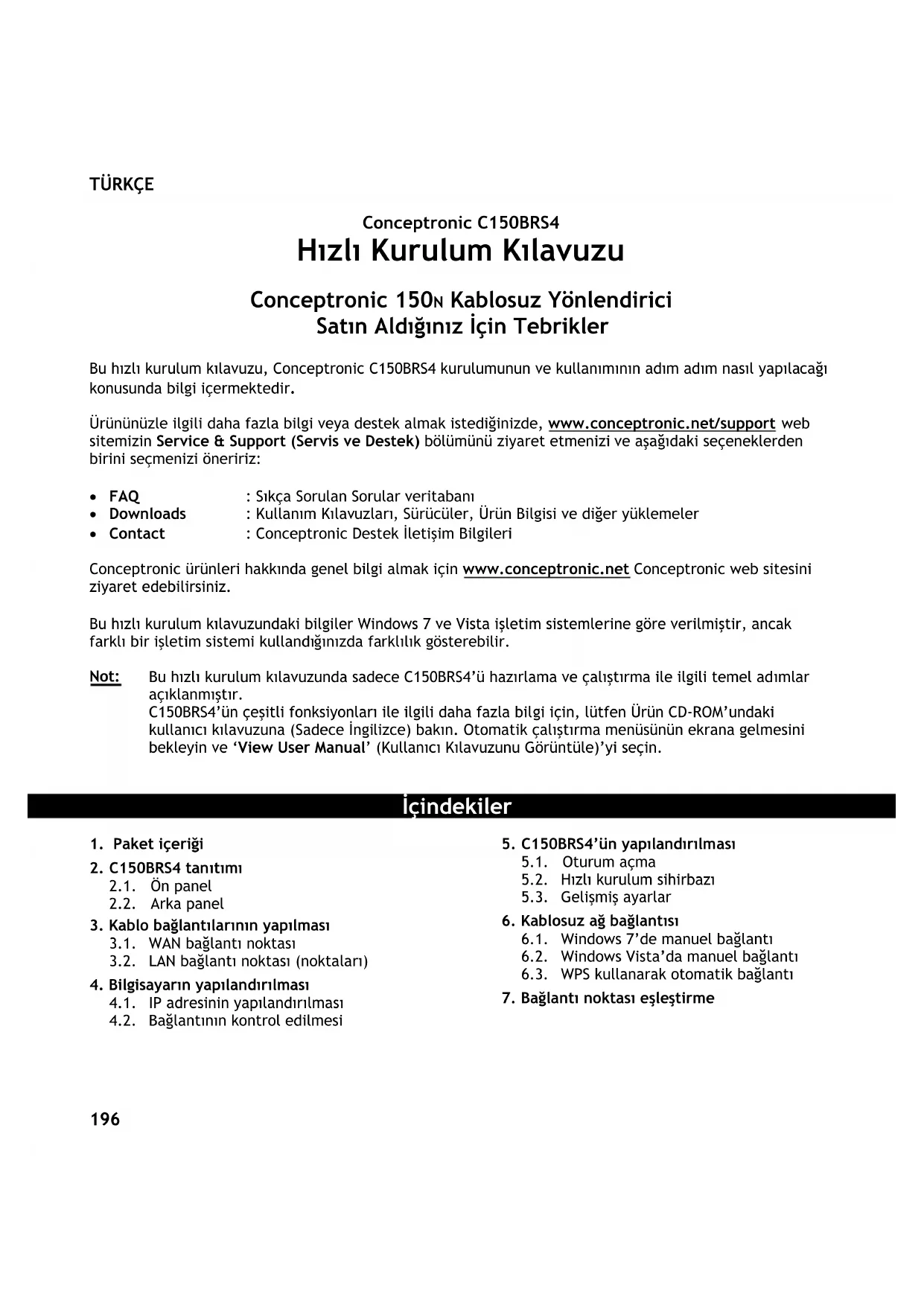

Conceptronic C150BRS4

Hızlı Kurulum Kılavuzu

Conceptronic 150N Kablosuz Yönlendirici

Satın Aldığınız İçin Tebrikler

Bu hızlı kurulum kılavuzu, Conceptronic C150BRS4 kurulumunun ve kullanımının adım adım nasıl yapılacağı konusunda bilgi içermektedir.

Ürününüzle ilgili daha fazla bilgi veya destek almak istediğinizde, www.conceptronic.net/support web sitemizin Service & Support (Servis ve Destek) bölümünü ziyaret etmenizi ve aşağıdaki seçeneklerden birini seçmenizi öneririz:

• FAQ : Sıkça Sorulan Sorular veritabanı

• Downloads : Kullanım Kılavuzları, Sürücüler, Ürün Bilgisi ve diğer yüklemeler

• Contact : Conceptronic Destek İletişim Bilgileri

Conceptronic ürünleri hakkında genel bilgi almak için www.conceptronic.net Conceptronic web sitesini ziyaret edebilirsiniz.

Bu hızlı kurulum kılavuzundaki bilgiler Windows 7 ve Vista işletim sistemlerine göre verilmiştir, ancak

farklı bir işletim sistemi kullandığınızda farklılık gösterebilir.

Bu hızlı kurulum kılavuzunda sadece C150BRS4’ü hazırlama ve çalıştırma ile ilgili temel adımlar

C150BRS4’ün çeşitli fonksiyonları ile ilgili daha fazla bilgi için, lütfen Ürün CD-ROM’undaki

kullanıcı kılavuzuna (Sadece İngilizce) bakın. Otomatik çalıştırma menüsünün ekrana gelmesini

bekleyin ve ‘View User Manual’ (Kullanıcı Kılavuzunu Görüntüle)’yi seçin.

2. C150BRS4 tanıtımı 2.1. Ön panel 2.2. Arka panel

3. Kablo bağlantılarının yapılması

3.1. WAN bağlantı noktası

3.2. LAN bağlantı noktası (noktaları)

4. Bilgisayarın yapılandırılması

4.1. IP adresinin yapılandırılması

4.2. Bağlantının kontrol edilmesi

5. C150BRS4’ün yapılandırılması 5.1. Oturum açma 5.2. Hızlı kurulum sihirbazı 5.3. Gelişmiş ayarlar

6. Kablosuz ağ bağlantısı

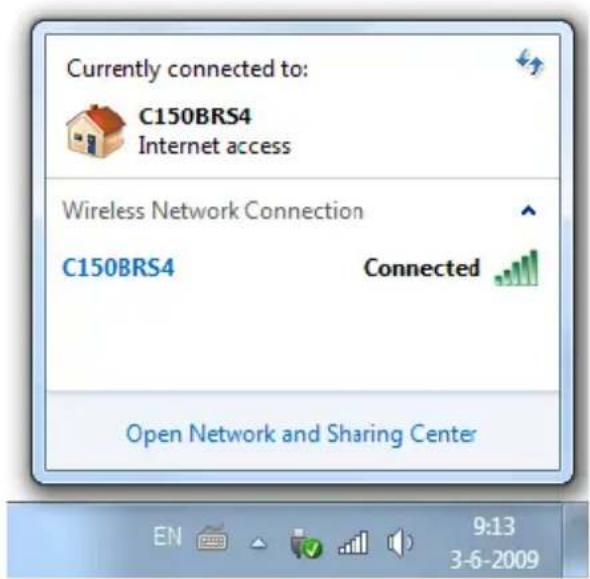

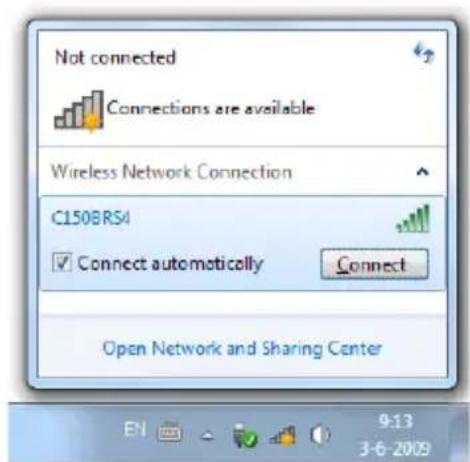

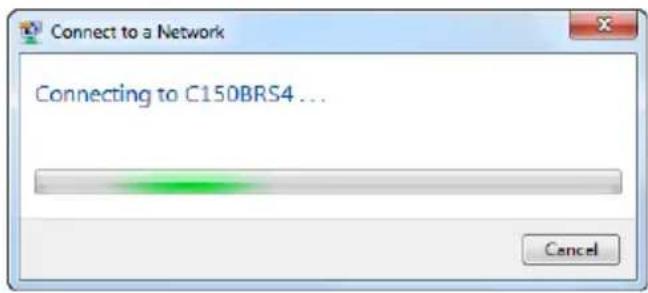

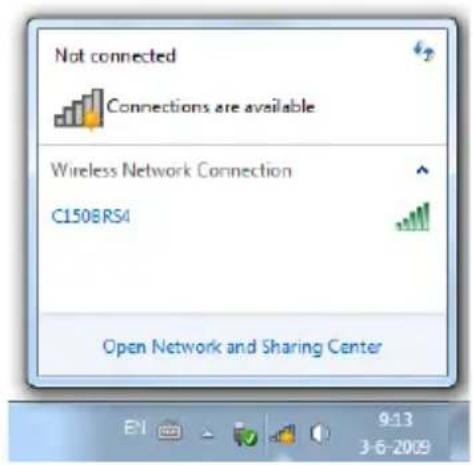

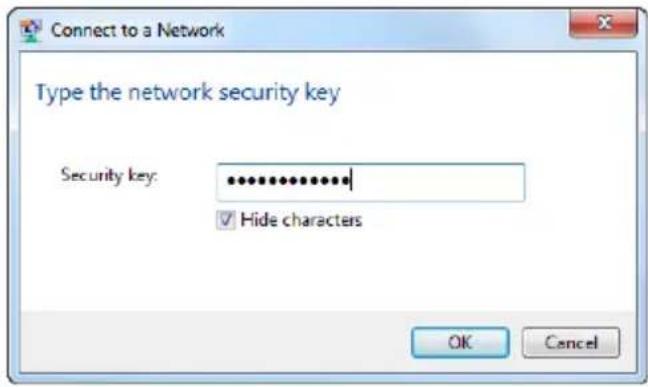

6.1. Windows 7’de manuel bağlantı

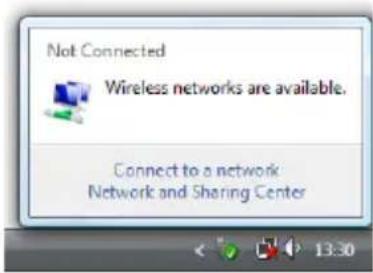

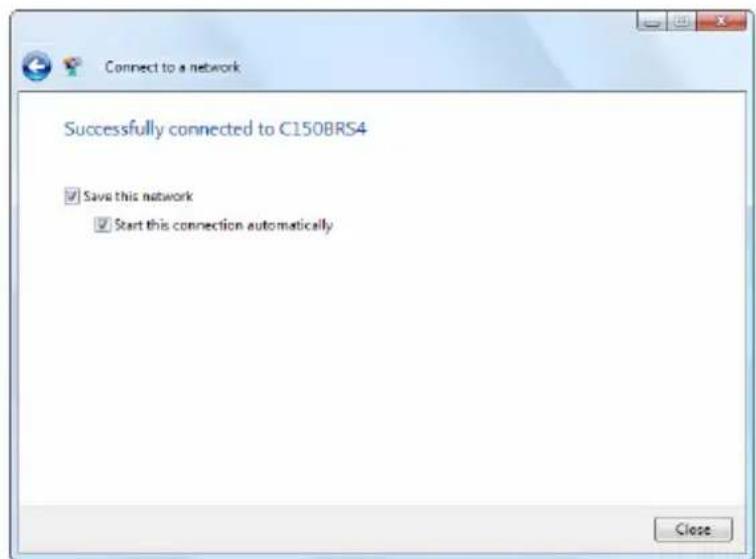

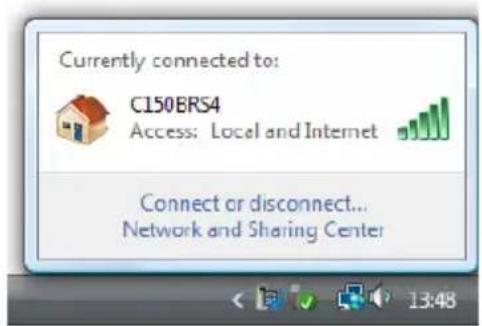

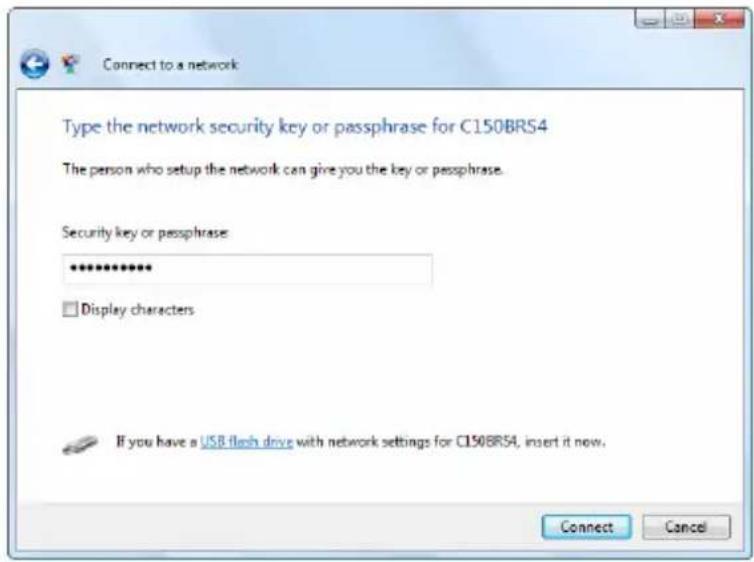

6.2. Windows Vista’da manuel bağlantı

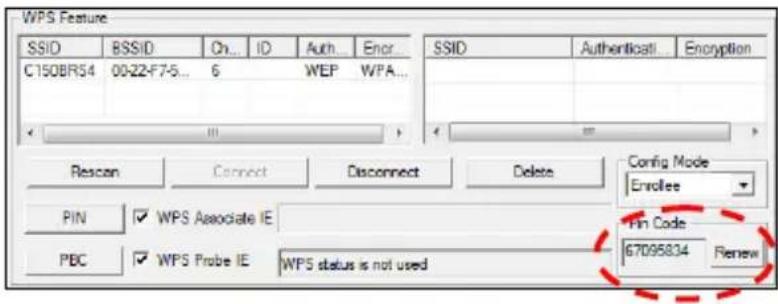

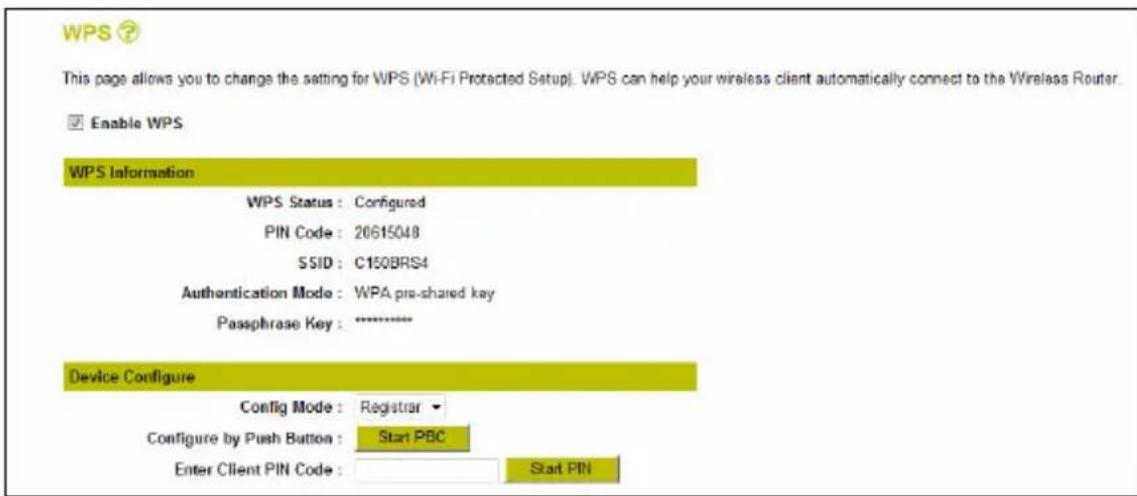

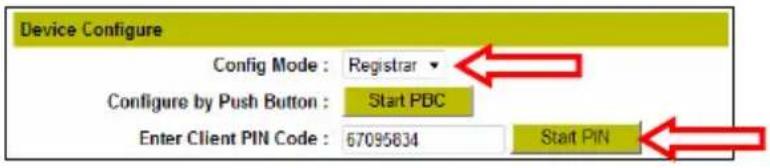

6.3. WPS kullanarak otomatik bağlantı

7. Bağlantı noktası eşleştirmeTÜRKÇE

N Kablosuz Yönlendirici paketinin içeriği aşağıdaki gibidir:

• Conceptronic C150BRS4 – 150 N Kablosuz Yönlendirici • Güç kaynağı 12V DC, 1A

• Çok dilli hızlı kurulum kılavuzu

• Garanti belgesi ve CE uygunluk beyanı

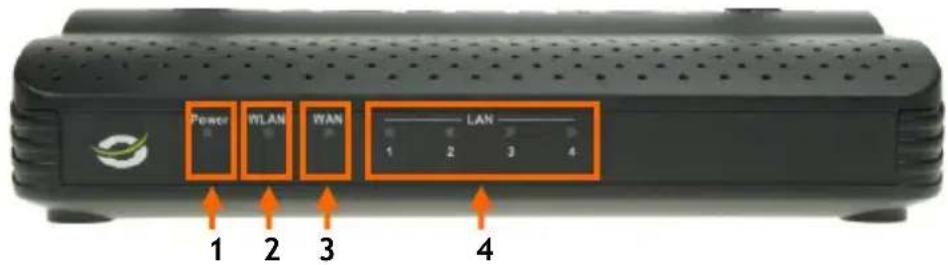

2. C150BRS4 tanıtımı

Nr Tanım Durum Durum Açıklaması

1 Güç LED’i KAPALI Cihaz kapalı

2 WLAN/WPS LED’i KAPALI Kablosuz ağ kapalı

AÇIK - SABİT Kablosuz WPS işlevi etkin

AÇIK – YANIP SÖNÜYOR Kablosuz ağ etkinliği (veri gönderme veya alma)

3 WAN LED’i KAPALI WAN bağlantı noktası bağlı değil

AÇIK - SABİT WAN bağlantı noktası bağlı

AÇIK – YANIP SÖNÜYOR WAN bağlantı noktası etkinliği (veri gönderme

4 LAN LED’leri KAPALI LAN bağlantı noktası bağlı değil

(1, 2, 3, 4) AÇIK - SABİT LAN bağlantı noktası bağlı

AÇIK – YANIP SÖNÜYOR LAN bağlantı noktası etkinliği (veri gönderme

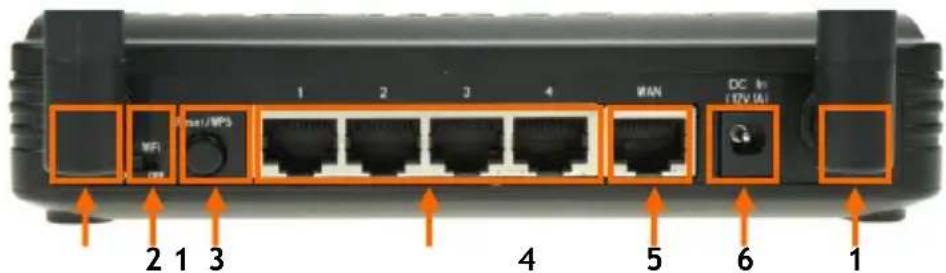

1 Kablosuz anten girişleri (2x) Kablosuz yayın için iki sabit anten

2 Radyo AÇMA/KAPAMA anahtarı Kablosuz radyo sinyalini açar ya da kapatır

3 Reset/WPS düğmesi WPS işlevini etkinleştirir (kısa basış) veya sıfırlama (reset)

işlemi gerçekleştirir (basılı tutma)

4 LAN bağlantı noktaları (1 – 4) Bilgisayar(lar)/ağ aygıt(lar)ını yönlendiriciye bağlamak için

5 WAN bağlantı noktası Geniş bant bağlantınızı yönlendiriciye bağlamak için

Güç kaynağını yönlendiriciye bağlamak için kullanılır

3. Kablo bağlantılarının yapılması

Güç kaynağını C150BRS4’ün arkasındaki güç bağlantısına ve boş bir duvar prizine takın. C150BRS4’ün ön

tarafındaki Güç LED’i yanar.

3.1 WAN bağlantı noktası

Bir ağ (LAN) kablosu kullanarak C150BRS4’ü geniş bant modeminize bağlayın.

C150BRS4’ün ön tarafındaki WAN LED’i yanar.

Ön taraftaki WAN LED’i yanmazsa:

- C150BRS4’e güç geldiğinden (güç LED'i yanmalıdır),

- Geniş bant modemin açık olduğundan,

- Her iki cihaz arasındaki ağ (LAN) kablosunun doğru bağlandığından emin olun.

3.2 LAN bağlantı noktası (noktaları)

Ağ (LAN) kablosunu C150BRS4’ün arka panelinde yer alan 4 LAN bağlantı noktasından birine ve

bilgisayarınızın ağ kartına takın.

Kullanılan LAN bağlantı noktasının LAN LED’i yanar, bu da bilgisayarın bağlandığını gösterir. (Bilgisayarınız

açık olmalı ve LAN bağlantısı etkin olmalıdır).

4. Bilgisayarın yapılandırılması

4.1 IP adresinin yapılandırılması

C150BRS4 yerleşik bir DHCP sunucusuna sahiptir. Bağlantı kurulan bilgisayar otomatik olarak bir IP adresi

alacak şekilde yapılandırılmışsa, DHCP sunucu tarafından her bilgisayara otomatik olarak bir IP adresi

Çoğu bilgisayar varsayılan olarak otomatik IP adresi alacak şekilde yapılandırılmıştır. Böyle değilse,

aşağıdaki talimatları izleyerek bilgisayarınızı otomatik IP adresi alacak şekilde yapılandırmanız

A. ‘Start’ (Başlat)’a tıklayın, ‘All Programs’

(Tüm Programlar), ‘Accessories’ (Donatılar)’a

gidin ve ‘Run’ (Çalıştır)’ı seçin.

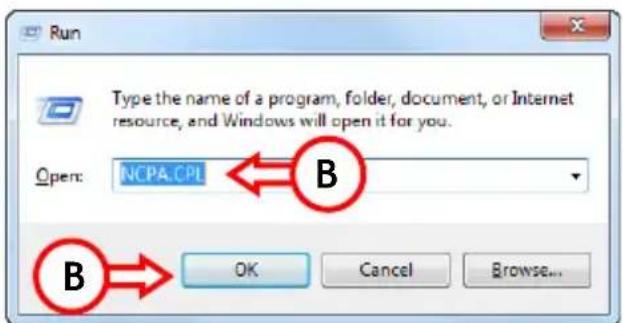

B. ‘NCPA.CPL’ komutunu girin ve ‘OK’ (Tamam)

“Network Connections” (Ağ Bağlantıları) penceresi ekrana gelecektir.

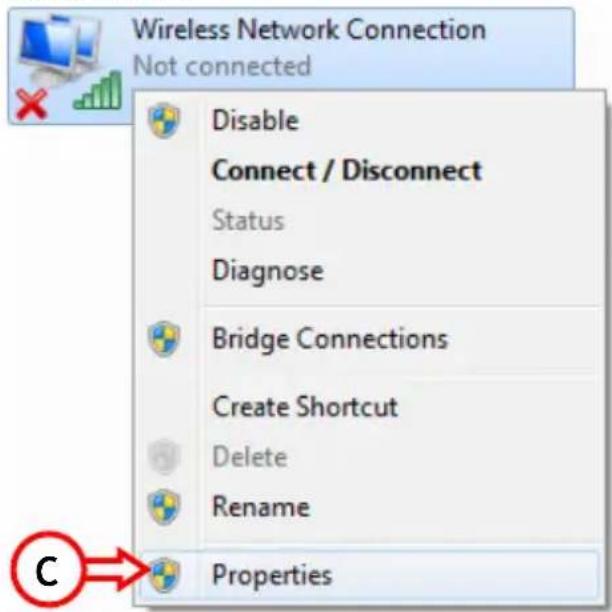

C. ‘Local Area Connection’ (Yerel Ağ Bağlantısı)

veya ‘Wireless Network Connection’

(Kablosuz Ağ Bağlantısı) üzerine (kullandığınız

bağlantıya göre) sağ tıklayın ve ‘Properties’

(Özellikler)’i seçin.

Yerel Ağ Bağlantınızın veya Kablosuz Ağ Bağlantınızın özellikler penceresi ekrana gelecektir.

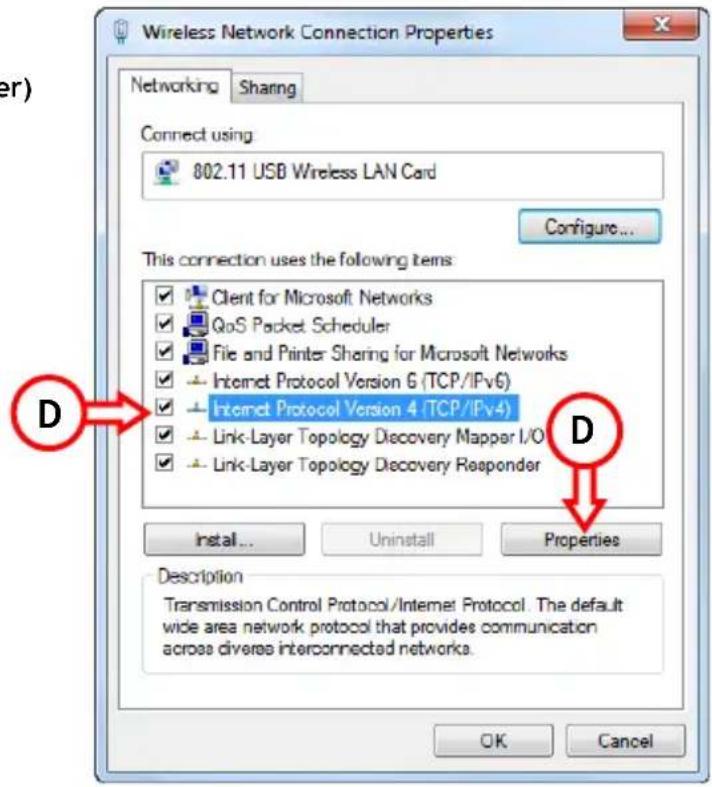

D. ‘Internet Protocol Version 4 (TCP/IPv4)’

(Internet Protokolü sürüm 4 (TCP/IPv4))

seçeneğini seçin ve ‘Properties’ (Özellikler)

Internet Protokolü Sürüm 4 (TCP/IPv4) özellikler

penceresi ekrana gelir.

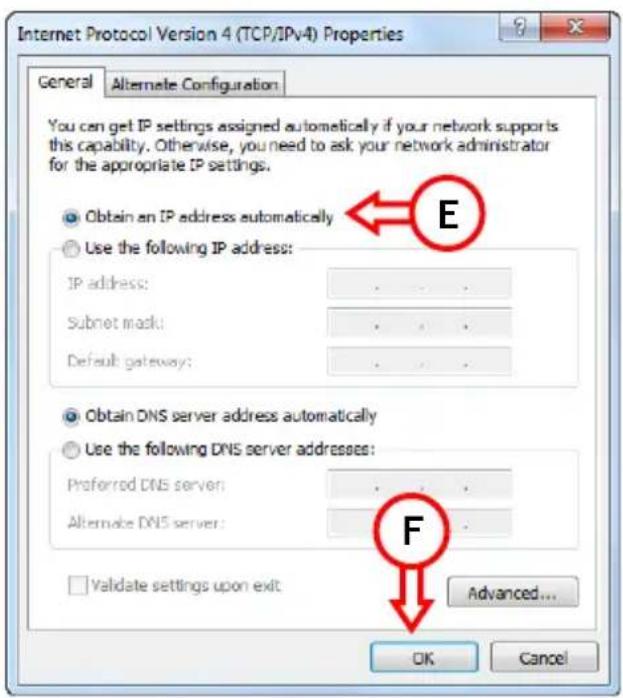

E. ‘Obtain an IP address automatically’

(Otomatik olarak bir IP adresi al) seçeneğini

seçin ve ayarları kaydetmek için ‘OK’

(Tamam) düğmesine tıklayın.

F. Ayarları kaydetmek için Internet Protokolü

Sürüm 4 (TCP/IPv4) Özellikler penceresinde

‘OK’ (Tamam)’a tıklayın.

4.2 Bağlantının kontrol edilmesi

Windows ‘Command Prompt’ (Komut İstemi) ile Yerel Ağ Bağlantınızda veya Kablosuz Ağ Bağlantınızda

doğru IP adresi alıp almadığınızı doğrulayabilirsiniz. Bu örnek Windows 7 ve Vista Service Pack 1’e göre

verilmiştir. Windows 7 ve Vista aşağıdaki adımları gerçekleştirmek için yönetici haklarına sahip olması

A. ‘Start’ (Başlat), ‘All Programs’ (Tüm Programlar), ‘Accessories’ (Donatılar)’a tıklayın, ‘Command

Prompt’ (Komut İstemi) üzerine sağ tıklayın ve ‘Run as administrator’ (Yönetici olarak çalıştır)’ı

Bir uyarı mesajı alırsanız ‘Continue’ (Devam) veya ‘Yes’ (Evet)’e tıklayarak kabul etmeniz gerekecektir.

Komut İstemi penceresi ekrana gelir. ‘Command Prompt’ (Komut İstemi) başlık çubuğunda

“Administrator: Command Prompt (Yönetici: Komut İstemi)” yazdığından emin olun. “Administrator

(Yönetici)” yazmıyorsa, bu adımlar için gerekli yönetici haklarına sahip değilsiniz demektir ve A adımını

tekrar gerçekleştirmeniz gerekir.

B. “IPCONFIG” komutunu girin ve klavyenizde “ENTER” tuşuna basın.

Aşağıdaki bilgileri görmelisiniz:

IPv4 Address (IPv4 Adresi) : 192.168.0.xxx (buradaki xxx değeri 100 ~ 199 arasında değişebilir).

Subnet Mask (Alt Ağ Maskesi) : 255.255.255.0

Default Gateway (Varsayılan Ağ Geçidi) : 192.168.0.1

Yukarıdaki bilgiler yapılandırmanızla eşleşiyorsa, bölüm 5’te yönlendiricinin yapılandırılması konusuna

Yukarıda gösterilen bilgiler yapılandırmanızla eşleşmiyorsa (örn. IP adresiniz 169.254.xxx.xxx) aşağıdaki

adımları izlemeniz gerekir: BTÜRKÇE

1. Yönlendiricinin güç bağlantısını çıkarın ve tekrar takın.

2. Ağ kablosunu yönlendirici ve bilgisayarınızdan çıkarın ve tekrar takın.

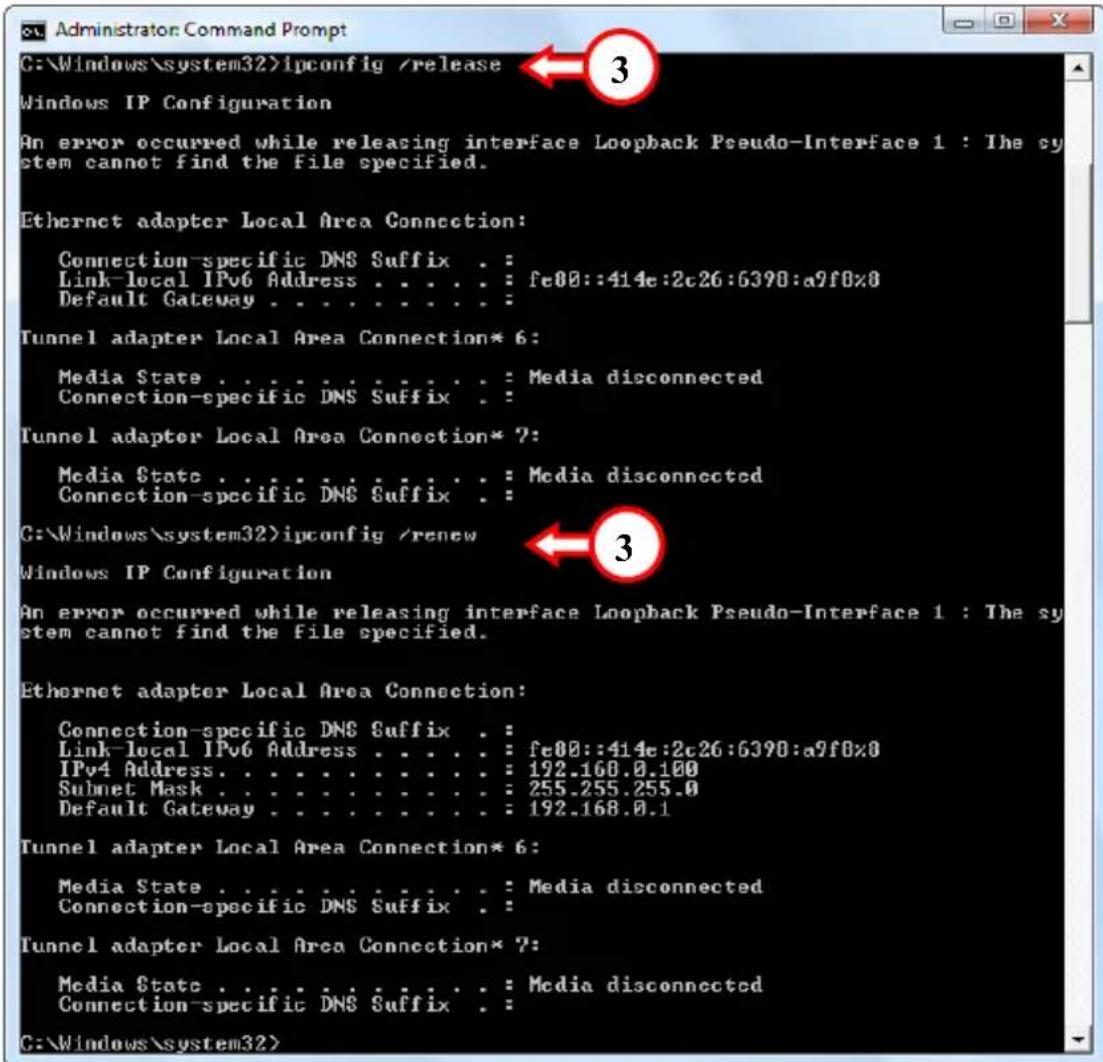

3. Aşağıdaki komutlarla bilgisayarınızın IP adresini yenileyin:

- ‘IPCONFIG /RELEASE’ : bu komut yanlış IP adresini serbest bırakır

- ‘IPCONFIG /RENEW’ : bu komut IP adresini yeniler

Yukarıdaki adımlar IP adresi sorununu çözmezse, cihazın arkasında bulunan reset düğmesiyle cihazı fabrika

varsayılan değerlerine sıfırlayabilirsiniz.

Güç LED’i yanıp sönmeye başlayıncaya kadar reset düğmesine basın ve basılı tutun (yaklaşık 10 saniye). Bu

işlem yönlendiriciyi yeniden başlatır ve yönlendiriciyi fabrika varsayılan değerlerine geri yükler.

Güç LED’i tekrar sabit yandığında, IP adresinizi yenilemek için B adımını tekrarlayın.

Not: Sorun devam ederse, tüm kabloların doğru olarak takılıp takılmadığını kontrol edin. WAN bağlantı

noktası modeme ve LAN bağlantı noktası bilgisayara bağlı olmalıdır. Yanlış bağlantı yapmanız

durumunda doğru IP adresi de alamazsınız.

5. C150BRS4’ün yapılandırılması

Bu bölümde yerleşik kurulum sihirbazı kullanılarak C150BRS4’ün nasıl yapılandırılacağı anlatılmaktadır. Bu

bölümdeki adımları yerine getirdikten sonra, yönlendiricinizin temel işlevlerinin kurulumu yapılmış

C150BRS4’ün yapılandırması için web tabanlı bir arabirim kullanılır. C150BRS4’e bağlı ve web tarayıcısı

olan herhangi bir bilgisayardan C150BRS4’ü yapılandırabilirsiniz.

Bazı ayarların yapılması sırasında bağlantının kopma olasılığı olduğu için C150BRS4’ü

yapılandırırken kablosuz bağlantı kullanmamanız tavsiye edilir. Bu nedenle C150BRS4’e ağ kablosu

ile bağlı olan bir bilgisayar kullanmanız özellikle tavsiye edilir.

C150BRS4’e oturum açmak için aşağıdaki adımları izleyin:

A. Web tarayıcısını açın (örn: Internet Explorer, FireFox, Safari veya Chrome).

B. Yönlendiricinin IP adresini web tarayıcınızın adres satırına girin.

Varsayılan olarak : http://192.168.0.1/

Kullanıcı adı ve parola soran bir açılır pencere ekrana gelecektir.

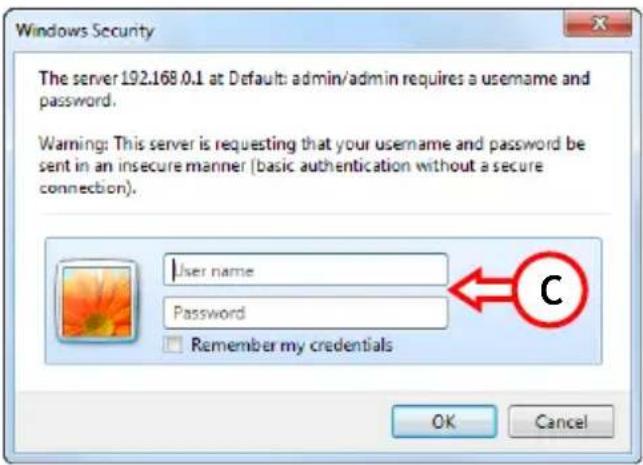

C. Kullanıcı adı ve parolayı yazdıktan sonra web tabanlı yapılandırmaya girmek için ‘OK’ (Tamam)’a

Varsayılan kullanıcı adı : admin

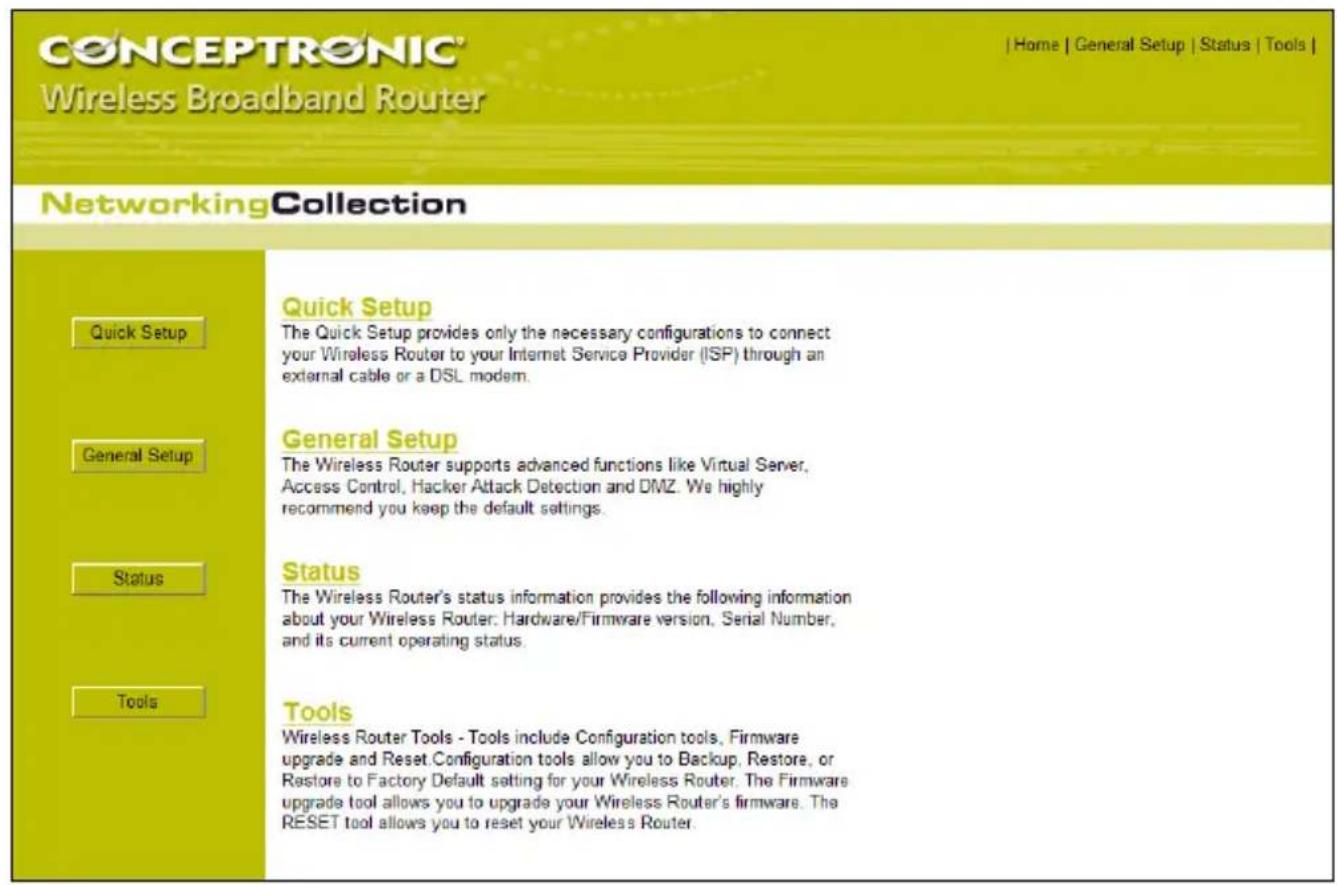

Kullanıcı adı ve parola doğru olduğunda yönlendirici ana sayfası ekrana gelecektir:

Ana sayfadan C150BRS4 web yapılandırmasındaki dört ana seçenekten birini seçebilirsiniz:

- Quick Setup : C150BRS4’ün ilk kullanım ayarlarını hızlı bir şekilde yapın (bölüm 5.2’de açıklanmıştır)

- General Setup: Gelişmiş seçeneklerini değiştirin (bölüm 5.3’te açıklanmıştır)

- Status : Yönlendiricinin durumunu, bağlı istemcileri ve günlük dosyalarını kontrol edin

- Tools : Yapılandırmayı yedekleyin, ürün yazılımını yükseltin veya yönlendiriciyi yeniden başlatın

Herhangi bir anda sayfanın sağ üst köşesindeki dört seçenekten birini (Quick Setup hariç) seçmeniz

mümkündür. ‘Home’ seçeneğine tıklayarak ana sayfaya da dönebilirsiniz.TÜRKÇE

5.2 Hızlı kurulum sihirbazı

‘Quick Setup’ (Hızlı Kurulum) sihirbazı C150BRS4’ün temel ayarlarını adım adım yapmanıza rehberlik eder.

Hızlı Kurulum sihirbazına başlamadan önce, İnternet bağlantı ayarlarınız ile ilgili mevcut tüm

bilgilere sahip olduğunuzdan emin olun.

bağlantı tipi, hesap bilgileri vb.)

Not: Bu bölümde şu husus geçerlidir: Hangi seçeneği seçeceğinizi bilmiyorsanız veya gerekli bilgilere

sahip değilseniz, İnternet bağlantınıza ait belgelere müracaat etmeniz veya İnternet servis

sağlayıcınızla (bundan sonra ISP olarak anılacaktır) irtibata geçmeniz gerekir.

A. Ana sayfada ‘Quick Setup’ üzerine tıklayın.

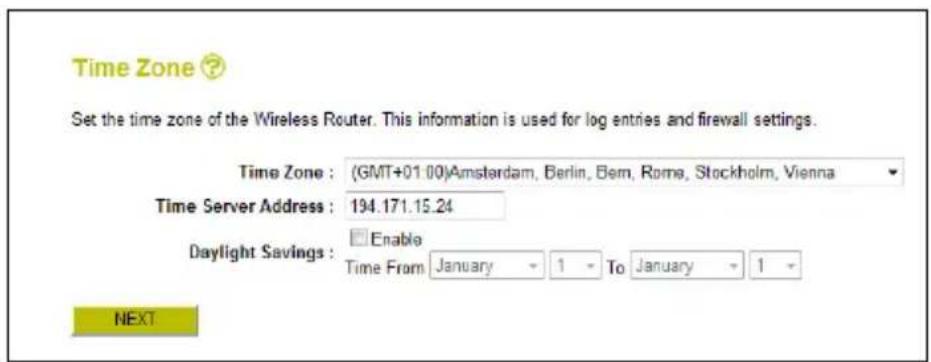

B. Sistem yönetimi amacıyla, sistem günlüklerinde doğru zaman damgalarına (time stamps) sahip olmak

için doğru saat ayarı yapmak çok önemlidir.

Doğru saat dilimini seçin ve isteğe bağlı olarak zaman sunucusu adresini değiştirin ve/veya yaz saati

uygulamasını etkinleştirin.

Tamamlandığında, devam etmek için ‘Next’ (İleri) düğmesine tıklayın.TÜRKÇE

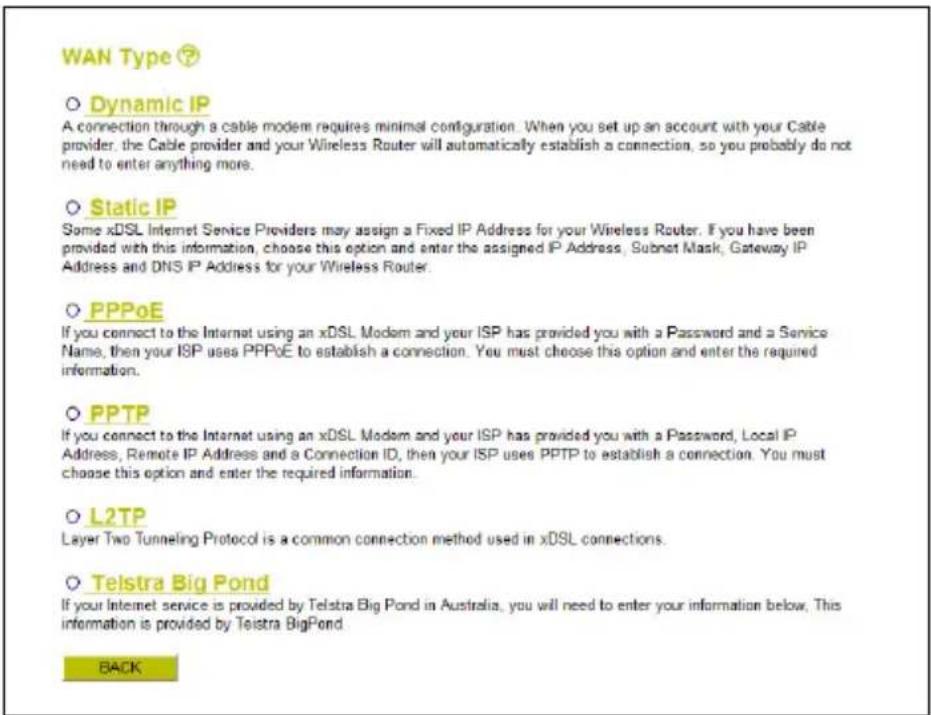

C. ISP ayarlarınıza uygun WAN Tipini seçin.

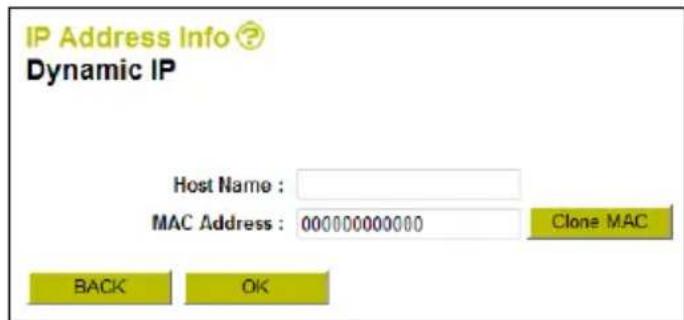

1. Dynamic IP Bazı ISP’ler bağlantıları için özel bir ana bilgisayar adı gerektirmektedir. Bu durum bağlantınıza

uygulanıyorsa, buraya ana bilgisayar adı girmelisiniz.

Bazı ISP’ler İnternete bağlanmak için sadece bir özel MAC adresine izin verir. Bu durumda,

‘Clone MAC’ (MAC kopyala) düğmesine tıklayarak İnternete bağlanmak için kullandığınız

bilgisayarın MAC adresini kopyalayabilir veya MAC adresini manuel olarak girebilirsiniz.

Tamamlandığında, devam etmek için ‘OK’ (Tamam) düğmesine tıklayın.TÜRKÇE

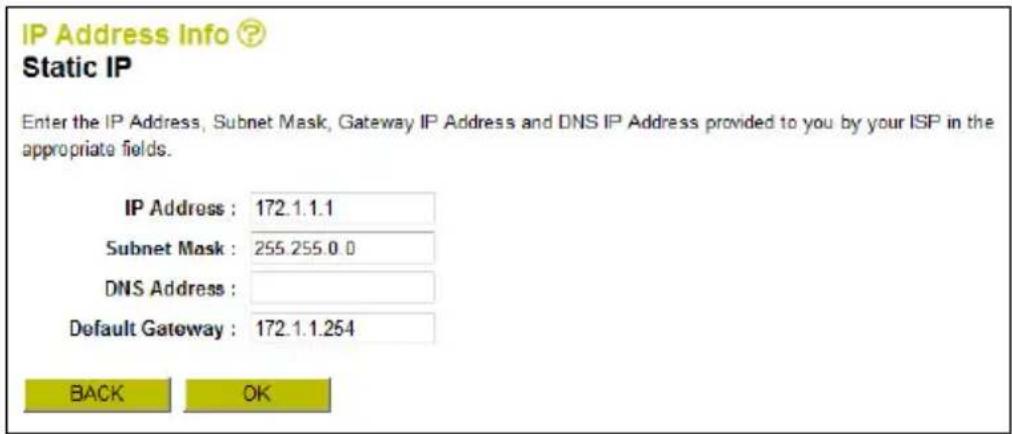

2. Static IP ISP tarafından verilen Statik IP ayarlarını ilgili alanlara girin.

Tamamlandığında, devam etmek için ‘OK’ (Tamam) düğmesine tıklayın.

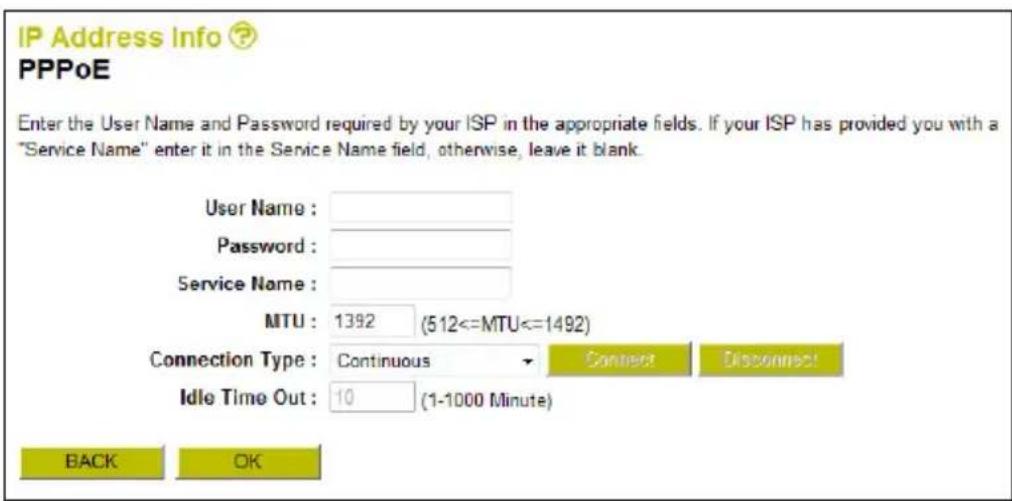

3. PPPoE ISP tarafından verilen PPPoE ayarlarını ilgili alanlara girin.

Tamamlandığında, devam etmek için ‘OK’ (Tamam) düğmesine tıklayın.TÜRKÇE

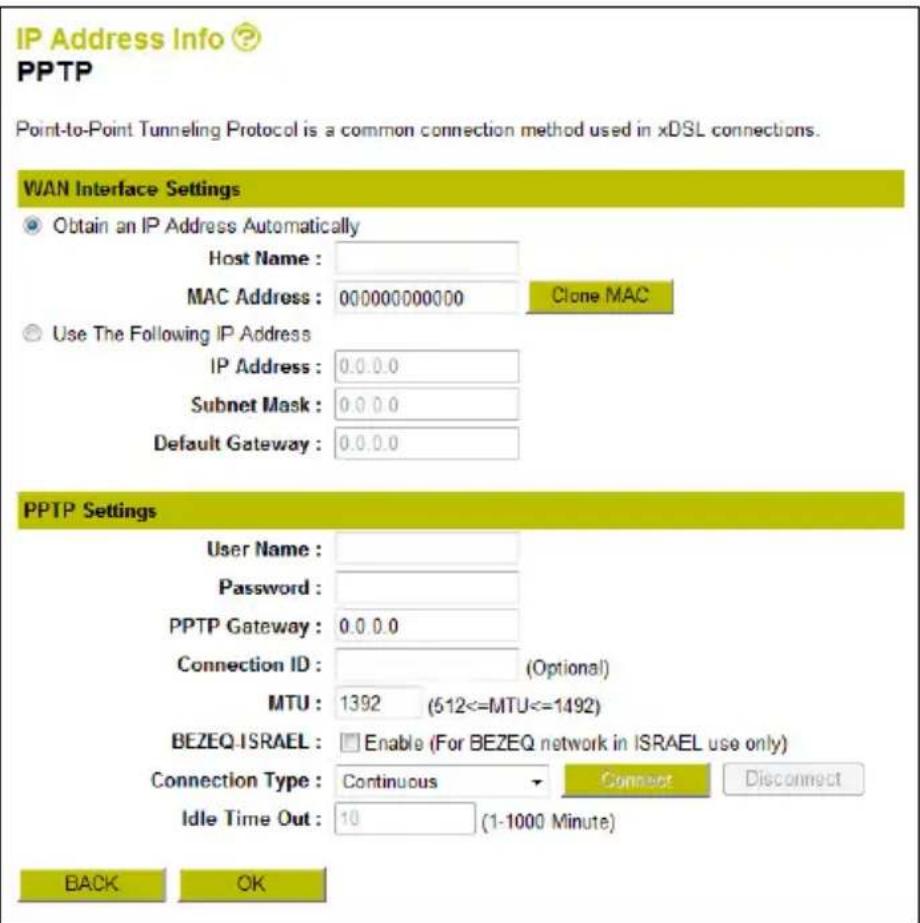

4. PPTP ISP tarafından verilen PPTP ayarlarını ilgili alanlara girin.

Tamamlandığında, devam etmek için ‘OK’ (Tamam) düğmesine tıklayın.TÜRKÇE

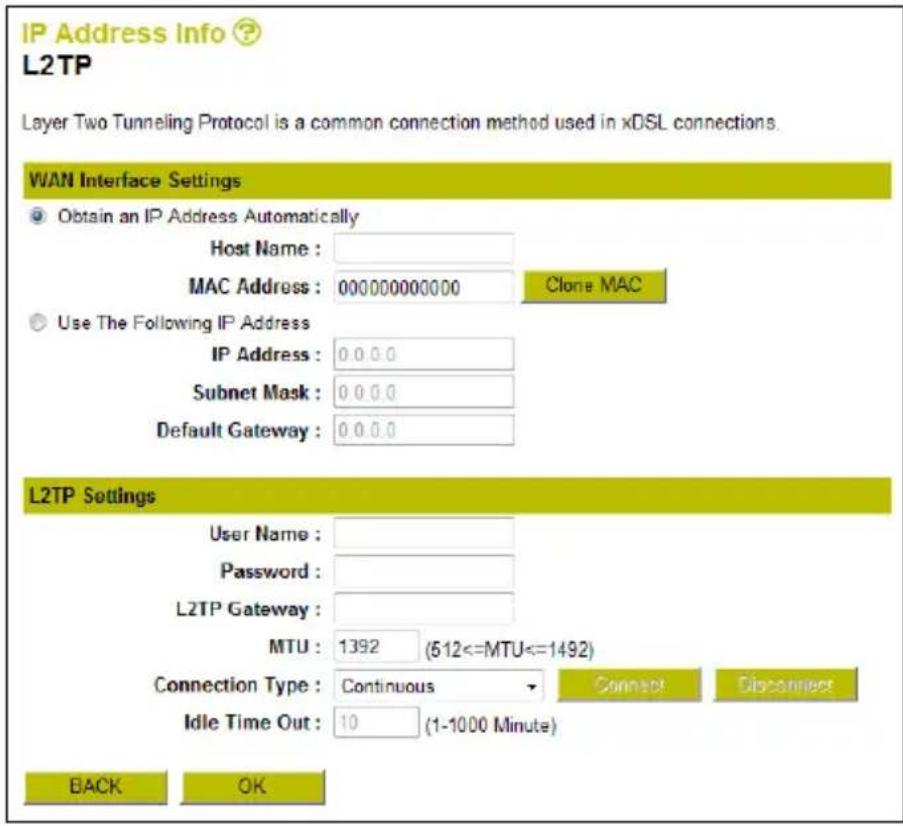

5. L2TP ISP tarafından verilen L2TP ayarlarını ilgili alanlara girin.

Tamamlandığında, devam etmek için ‘OK’ (Tamam) düğmesine tıklayın.

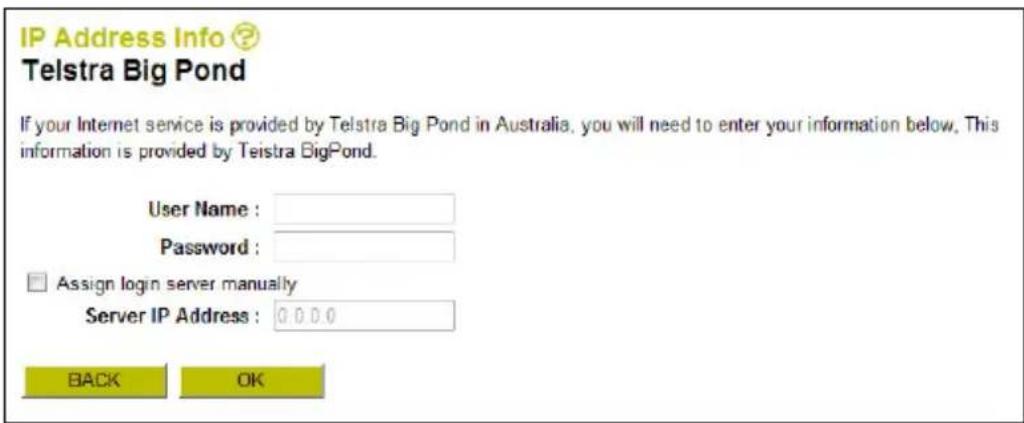

Kullanıcı adı ve parolayı girin, gerektiğinde manuel olarak bir sunucu IP adresi atayın.

Tamamlandığında, devam etmek için ‘OK’ (Tamam) düğmesine tıklayın.TÜRKÇE

D. Ayarlar otomatik olarak kaydedilir.

Yönlendiriciyi yeniden başlatmak için ‘Apply’ (Uygula) düğmesine tıklayın.

C150BRS4’ün yapılandırmasındaki ayarları değiştirirken şu iki seçenek arasında seçim yapmanız

- Continue : Değişiklik yapmaya devam et (değişiklikler henüz kaydedilmez).

- Apply : Tüm değişiklikleri yapılandırmaya kaydederek ve yönlendiriciyi yeniden

Varsayılan olarak, C150BRS4’ün kablosuz ağ güvenliği WPA-PSK/WPA2-PSK (karma mod) şifreleme

ile sağlanmıştır. Bu da, kablosuz ağ güvenliğini manuel olarak sağlamak zorunda kalmayacağınız

anlamına gelir. C150BRS4’ün güvenlik ayarlarını manuel olarak değiştirmek isterseniz, bölüm

5.3 Gelişmiş ayarlar

Bu hızlı kurulum kılavuzunda C150BRS4’ü hazırlama ve çalıştırma ile ilgili temel ayarlar açıklanmaktadır.

Gelişmiş ayarlar veya daha ayrıntılı bilgi için, lütfen birlikte verilen ürün CD-ROM’undaki kullanıcı

kılavuzuna (Sadece İngilizce) bakın.

Ürün CD-ROM’unu optik sürücünüze yerleştirin, otomatik çalıştırma menüsünün ekrana gelmesini bekleyin

ve ‘View User Manual’ (Kullanıcı Kılavuzunu Görüntüle)’yi seçin.

Kullanıcı kılavuzunu görüntülemek için, Adobe Reader programının kurulu olması gerekmektedir.

Bu program bilgisayarınızda yüklü değilse, otomatik çalıştırma menüsünden ‘Install Adobe

Reader’ (Adobe Reader Programını Kur) seçeneğini seçebilirsiniz.

Conceptronic 150N Kablosuz Yönlendiriciniz

kullanıma hazırdır!TÜRKÇE

6. Kablosuz ağ bağlantısı

C150BRS4’e kablosuz bağlanmak için iki farklı yol vardır:

- WPS işlevini kullanarak otomatik.

Hemen hemen tüm marka/tür kablosuz kartlar farklı bir istemci uygulaması kullanır. Lütfen kablosuz ağ

bağlantısının nasıl oluşturulacağı ile ilgili bilgi için kablosuz ağ kartınızın kullanım kılavuzuna müracaat

6.1 Windows 7’de manuel bağlantı

Aşağıdaki örnekte Windows 7’de tümleşik “Connect to a Network” (Bir Ağa Bağlan) seçeneği

A Kullanılabilir kablosuz ağ bağlantılarının

listesini görüntülemek için görev

çubuğundaki ‘Network’ (Ağ) simgesine

B Listeden “C150BRS4” ağını seçin ve

‘Connect’ (Bağlan) düğmesine tıklayın.

Varsayılan olarak “Connect

automatically” (Otomatik olarak bağlan)

seçeneği işaretlidir. Böylece

bilgisayarınızı her açtığınızda bağlantının

otomatik olarak yapılması sağlanmış

olur. Bunu istemiyorsanız, ‘Connect’

(Bağlan) düğmesine tıklamadan önce bu

seçeneğin işaretini kaldırın.

C150BRS4’ün güvenliği varsayılan olarak WPA-PSK/WPA2-PSK (karma mod) şifreleme ile

sağlanmaktadır. Benzersiz WPA parolası C150BRS4’ün altında yer alan ürün etiketinde bulunabilir.TÜRKÇE

“Security key” (Güvenlik anahtarı)

alanına varsayılan WPA parolasını

(C150BRS4’ün alt tarafında yazılıdır)

girin ve ‘OK’ (Tamam) düğmesine

İstemci, kablosuz ağa bağlanmaya

E Kablosuz bağlantının durumunu kontrol

etmek için, görev çubuğundaki

‘Network’ (Ağ) simgesi üzerine

tıklayabilirsiniz. Hangi ağa bağlı

olduğunuzu, sahip olduğunuz erişimi ve

bağlantının sinyal gücünü görebilirsiniz.TÜRKÇE

6.2 Windows Vista’da manuel bağlantı

Aşağıdaki örnekte Windows Vista Service Pack 1’de tümleşik “Connect to a Network” (Bir Ağa Bağlan)

seçeneği kullanılmıştır.

A Sistem tepsisindeki ‘Network’

(Ağ) simgesine ve “Wireless

(Kablosuz ağlar var) yazısı

B Listeden “C150BRS4” ağını seçin

ve ‘Connect’ (Bağlan) düğmesine

“Security key or passphrase”

(Güvenlik anahtarı veya parola)

alanına varsayılan WPA parolasını

(C150BRS4’ün alt tarafında

yazılıdır) girin ve ‘Connect’

(Bağlan) düğmesine tıklayın.

D Bağlantı gerçekleştirildiğinde, ağı

kaydetmeyi seçebilir ve

bilgisayarınızı her açışta bu ağı

otomatik olarak başlatabilirsiniz.

Bağlantı sihirbazından çıkmak

için ‘Close’ (Kapat) düğmesine

E Kablosuz bağlantının durumunu

kontrol etmek için, sistem

tepsisindeki ‘Network’ (Ağ)

simgesi üzerine tıklayabilirsiniz.

Hangi ağa bağlı olduğunuzu,

sahip olduğunuz erişimi ve

bağlantının sinyal gücünü

görebilirsiniz.TÜRKÇE

6.3 WPS kullanarak otomatik bağlantı

Conceptronic C150BRS4, WPS (Wi-Fi Protected Setup-Kablosuz Korumalı Kurulum)’u destekler. WPS,

kablosuz ağların kolay ve güvenli bir biçimde oluşturulması için kullanılan bir standarttır. WPS ile kablosuz

ağınızı birkaç kolay adımda kurabilir ve koruyabilirsiniz.

WPS’i C150BRS4 ile kullanmak için, WPS desteği olan kablosuz bir istemciye sahip olmanız gerekir.

WPS desteği olmayan bir veya daha çok kablosuz istemcilere sahipseniz, alt kısımda bahsedilen ön

yapılandırmalı WPA anahtarını kullanarak C150BRS4’e manuel olarak bağlanmanız önerilir.

Kablosuz ağa manuel olarak nasıl bağlanacağınız ile ilgili bölüm 6.1 veya 6.2’ye müracaat edin.

WPS hakkında daha fazla (teknik) bilgi için, aşağıdaki web sitesini ziyaret edin:

http://en.wikipedia.org/wiki/Wi-Fi_Protected_Setup

C150BRS4, bir WPS bağlantısını etkinleştirmek ve oluşturmak için iki yol kullanır:

- Push Button (Puş Buton) teknolojisi

- PIN Kodu teknolojisi

WPS – Push Button (Puş Buton) teknolojisi

WPS Puş Buton teknolojisi, C150BRS4 ve kablosuz istemci arasında bir bağlantı oluşturmak için kablosuz

istemcide bir (sanal) butona ihtiyaç duyar.

Bazı kablosuz istemciler WPS Puş Buton teknolojisini etkinleştirmek için gerçek bir buton kullanır; diğer

kablosuz istemciler yazılımlarında sanal buton kullanırlar.

Puş Buton teknolojili bir WPS bağlantısı oluşturmak ve etkinleştirmek için aşağıdaki adımları izleyin:

A. C150BRS4’ün arkasındaki WPS düğmesine basın, WLAN/WPS LED’i sabit olarak yanacak ve WPS kimlik

doğrulamasının başladığını gösterecektir.

B. Kablosuz istemcideki WPS butonuna basın. Bu buton, donanımsal bir buton ya da kablosuz istemcinin

yazılımındaki sanal bir buton olabilir.

C150BRS4 tarafından WPS kimlik doğrulama işlemi 120 saniye boyunca aktif tutulacaktır. Bu işlem

sırasında WLAN/WPS LED’i sabit olarak yanacaktır. 120 saniye içinde WPS bağlantısı kurulamazsa,

LED orijinal durumuna döner ve WPS kimlik doğrulaması durdurulur.

WPS kimlik doğrulaması başarılı olursa, WLAN/WPS LED’i orijinal durumuna döner.

Kablosuz istemci böylece C150BRS4’ün güvenli kablosuz ağına bağlanmış olur.

Önceden bağlanan kablosuz istemcilerle olan bağlantınızı kaybetmeden daha fazla kablosuz istemci

eklemeniz mümkündür. Daha fazla kablosuz istemci eklemek isterseniz, A ve B adımlarını tekrarlayın.TÜRKÇE

WPS – PIN Kodu teknolojisi

Kablosuz istemci WPS'i destekliyorsa fakat (sanal) Puş butona sahip değilse, WPS bağlantısı oluşturmak için

PIN Kodu teknolojisini kullanabilirsiniz.

WPS PIN Kodu işlevini etkinleştirmek için, C150BRS4’e kablolu olarak bağlı bir bilgisayara

ihtiyacınız olacaktır.

A. Bölüm 5.1’de açıklandığı gibi web arabirimine oturum açın.

B. Önce ‘General Setup’ (Genel Kurulum)’u, ardından ‘Wireless’ (Kablosuz)’u ve ‘WPS’i seçin.

WPS yapılandırma sayfası ekrana gelecektir.

WPS yapılandırma sayfasında, sanal ‘Push Button’ veya ‘PIN Code’ kimlik doğrulamasını tetikleyebilirsiniz.

‘PIN Code’ kimlik doğrulaması 2 farklı şekilde başlatılabilir:

1. Kablosuz istemci PIN kodunu sağlar, bu kod yönlendiriciye girilecektir.

Bu durumda, kablosuz istemci ‘Enrollee’ (Kaydolan) ve yönlendirici ‘Registrar’ (Kaydeden) olacaktır.

A. Kablosuz istemciyi başlatın ve aşağıdaki örnekte gösterildiği gibi sağlanan PIN kodunu arayın:TÜRKÇE

B. WPS yapılandırma sayfasındaki “Config Mode” ayarının ‘Registrar’ yapıldığından emin olun.

C. Kablosuz istemciniz tarafından verilen PIN Kodunu “Enter Client PIN Code” alanına girin.

D. ‘Start PIN’ düğmesine tıklayın.

C150BRS4, verilen PIN kodu ile 120 saniye boyunca gelen bağlantılar için WPS kimlik doğrulamasını

E. Kablosuz istemcinizde PIN kodu bağlantısını başlatın.

Kablosuz istemciniz böylece C150BRS4’ün güvenli kablosuz ağına bağlanacaktır. Bağlantı

kurulduğunda, C150BRS4 WPS kimlik doğrulama kontrolünü durdurur ve WPS yapılandırma

ındaki WPS Durumu “Configured” (Yapılandırıldı) olarak ayarlanır.

WPS özellikli daha fazla Kablosuz İstemci eklemek isterseniz, A ila E adımlarını tekrarlayın.

2. Yönlendirici PIN kodunu sağlar, bu kod kablosuz istemciye girilecektir.

Bu durumda, yönlendirici ‘Enrollee’ (Kaydolan) ve kablosuz istemci ‘Registrar’ (Kaydeden) olacaktır.

A. WPS yapılandırma sayfasında “Config Mode” seçeneğini ‘Enrollee’ olarak ayarlayın ve “PIN Code” bölümünde bahsedilen PIN kodunu yazın.

B. ‘Start PIN’ düğmesine tıklayın.

C150BRS4, üretilen PIN kodu ile 120 saniye boyunca gelen bağlantılar için WPS kimlik doğrulamasını

C. C150BRS4 tarafından sağlanan PIN kodunu kablosuz istemci yazılımınıza girin, kablosuz istemci

yazılımını ‘Registrar’ olarak ayarlayın ve PIN kodu bağlantısını başlat

Kablosuz istemciniz böylece C150BRS4’ün güvenli kablosuz ağına bağlanacaktır. Bağlantı

kurulduğunda, C150BRS4 WPS kimlik doğrulama kontrolünü durdurur ve WPS yapılandırma

sayfasındaki WPS Durumu “Configured” (Yapılandırıldı) olarak ayarlanır.

WPS özellikli daha fazla Kablosuz İstemci eklemek isterseniz, A ila C adımlarını tekrarlayın.TÜRKÇE

7. Bağlantı noktası eşleştirme

Ağınızda İnternetten gelen saldırıları önlemek için Conceptronic C150BRS4’te yerleşik bir güvenlik duvarı

bulunmaktadır. Bu güvenlik duvarı, kullanılmayan bağlantı noktalarındaki tüm gelen trafiğini otomatik

olarak engeller. Bir servis ya da uygulama için engellenen bir bağlantı noktasına ihtiyaç duyulduğunda

(örneğin: bir FTP ya da Web sunucu) trafiği ilerletmek için yapılandırma sayfalarında bir Sanal Sunucu

Kuralı oluşturabilirsiniz.

C150BRS4 ayrıca UPnP bağlantı noktası eşleştirmesini destekler, yerel UPnP uygulamalarının

yönlendiricinin yapılandırmasına otomatik olarak bağlantı noktası eşleştirmeleri eklemesine olanak sağlar.

Yani, bir UPnP özellikli uygulama kullanıyorsanız bu uygulama için C150BRS4 içinde manuel olarak Sanal

Sunucu kuralı oluşturmanıza gerek yoktur.

UPnP’nin kullanılamadığı veya herhangi bir nedenle bir Sanal Sunucu kuralının eklenmesi gerektiği

durumlarda, bilgisayar(lar) ve/veya ağ aygıt(lar)ının dinamik IP adresi yerine sabit bir IP adresi ile

yapılandırılması önerilir.

Aşağıda en yaygın kullanılan bağlantı noktalarının bir listesini ve bu bağlantı noktalarına karşılık gelen

uygulamayı bulacaksınız:

Bağ. Noktası Uygulama Bağ. Noktası Uygulama

20 FTP verisi (FTP sunucu) 80 HTTP (Web sunucusu)

21 FTP verisi (FTP sunucu) 110 POP3 (Posta Sunucusu – gelen)

22 SSH (Secure shell-Güvenli Kabuk) 2000 Remotely Anywhere (Uzaktan Erişim)

25 SMTP (Posta sunucusu – giden) 5900 VNC Daha fazla bağlantı noktası ve karşılık gelen uygulamalar için, bkz. http://portforward.com/cports.htm.

Sanal sunucu ve DMZ seçenekleri ile ilgili ayrıntılı bilgi için, ürün CD-ROM’undaki kullanıcı

kılavuzuna (Sadece İngilizce) bakın. Otomatik çalıştırma menüsünden “View User Manual”

(Kullanıcı Kılavuzunu Görüntüle)’yi seçin.

A. Bölüm 5.1’de açıklandığı gibi web arabirimine oturum açın.

B. Sanal sunucu yapılandırma sayfasını açmak için ‘General Setup’ (Genel Kurulum), ‘NAT’ ve ‘Virtual

Server’ (Sanal Sunucu) seçeneğini seçin.

C. ‘Enable Virtual Server’ (Sanal Sunucuyu Etkinleştir)’in önündeki onay kutusunu işaretleyerek sanal

sunucuyu etkinleştirin.

D. Aşağıdaki alanlara sanal sunucu kuralı için gerekli bilgileri girin:

- Private IP : Bilgisayar/aygıtın yerel IP adresini girin.

- Private Port : Bilgisayar/aygıt için arzu edilen yerel bağlantı noktasını girin.

- Type : Geçmesi gereken ağ trafiği türünü seçin.

- Public Port : İnternet bağlantınızın dışında görünür olması gereken bağlantı noktasını girin.

- Comment : İsteğe bağlı olarak, sanal sunucu kuralını kolayca tanılamak için bir ad

ekleyebilirsiniz.TÜRKÇE

Bilgisayar/aygıt yönlendiriciye bağlandığında ‘Computer Name’ (Bilgisayar Adı) altında açılır

listeden adı da seçebilir ve IP adresini otomatik olarak eklemek için ‘<<’ düğmesine basabilirsiniz.

E. Sanal sunucu kuralını sanal sunucu tablosuna eklemek için ‘Add’ (Ekle) düğmesine tıklayın.

Aşağıdaki resimde sanal sunucu yapılandırmasına bir örnek göreceksiniz.

Sanal sunucu kuralınız için hangi protokolu (‘Type’) seçmeniz gerektiğini bilmiyorsanız, ‘Both’ (Her

ikisi)’ni seçin. Bu seçenek, yapılandırılan IP adresi içinden hem TCP hem de UDP trafiğini

F. Sanal sunucu kuralları eklemeyi bitirdiğinizde, ayarları kaydetmek için ‘APPLY’ (UYGULA) düğmesine

tıklayın. Bir sonraki sayfada, yönlendiriciyi yeniden başlatmak için ‘APPLY’ (UYGULA) düğmesine

Yönlendirici yeniden başlatıldıktan sonra, tüm ayarlar etkin olur ve sanal sunucu kuralları uygulanır.

Tanımlanan sanal sunucu kuralları kullanıma hazırdır

Not: C150BRS4 özellikleri ve ayarları ile ilgili ayrıntılı bilgi için, lütfen birlikte verilen ürün CD-

ROM’undaki kullanıcı kılavuzunu (Sadece İngilizce) okuyun. Otomatik çalıştırma menüsünden

“View User Manual” (Kullanıcı Kılavuzunu Görüntüle)’yi seçin.LICENSING INFORMATION
