KULLANIM KILAVUZU EC-L201 SAMSUNG

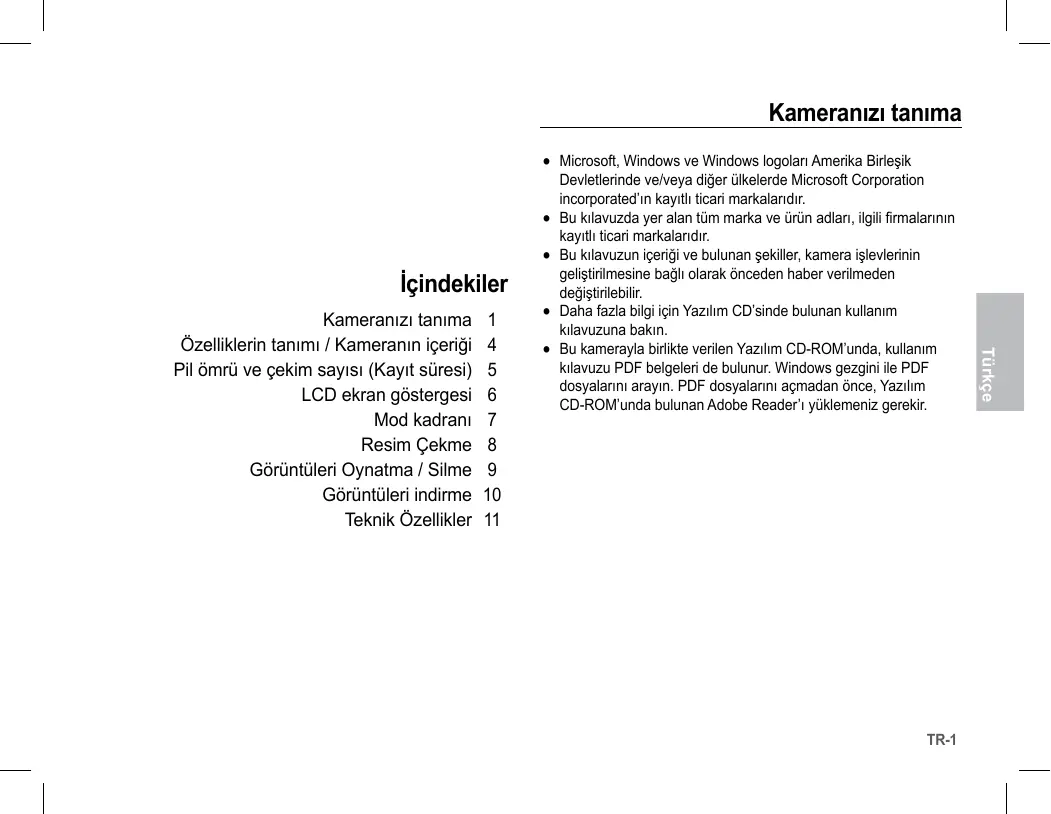

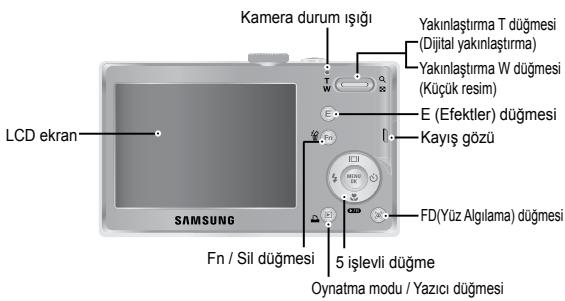

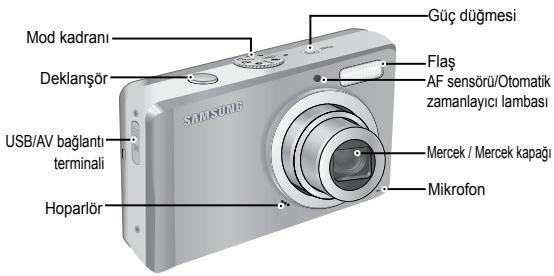

TR- Türkçe Kameranızı tanıma Özelliklerin tanımı / Kameranın içeriği Pil ömrü ve çekim sayısı (Kayıt süresi) LCD ekran göstergesi Mod kadranı Resim Çekme Görüntüleri Oynatma / Silme Görüntüleri indirme Teknik Özellikler å Microsoft, Windows ve Windows logoları Amerika Birleşik Devletlerinde ve/veya diğer ülkelerde Microsoft Corporation incorporated’ın kayıtlı ticari markalarıdır. å Bu kılavuzda yer alan tüm marka ve ürün adları, ilgili firmalarının kayıtlı ticari markalarıdır. å Bu kılavuzun içeriği ve bulunan şekiller, kamera işlevlerinin geliştirilmesine bağlı olarak önceden haber verilmeden değiştirilebilir. å Daha fazla bilgi için Yazılım CD’sinde bulunan kullanım kılavuzuna bakın. å Bu kamerayla birlikte verilen Yazılım CD-ROM’unda, kullanım kılavuzu PDF belgeleri de bulunur. Windows gezgini ile PDF dosyalarını arayın. PDF dosyalarını açmadan önce, Yazılım CD-ROM’unda bulunan Adobe Reader’ı yüklemeniz gerekir. Kameranızı tanıma TEHLİKE UYARI TEHLİKE, kaçınılmadığı takdirde ölüm veya ciddi yaralanmalarla sonuçlanacak, mevcut tehlikeli bir durumu ifade eder. UYARI, kaçınılmadığı takdirde ölüm veya ciddi yaralanmalarla sonuçlanabilecek, tehlikeli bir durum olasılığını ifade eder. Bu kamerada hiçbir şekilde değişiklik yapmaya çalışmayın. Bunu yaptýðýnýz takdirde, yangýn, yaralanma, elektrik çarpmasýna neden olabilir veya siz veya kameranýz ciddi þekilde zarar görebilirsiniz. Iç denetim, bakým ve onarýmlar sadece bayiniz veya Samsung Kamera Servis merkezi tarafýndan yapýlmalýdýr. Kameraya herhangi bir sıvı madde veya yabancı cisim girerse kullanmayın. Kamerayı kapatın ve güç kaynağının bağlantısını kesin. Bayinize veya Samsung Kamera Servis merkezine başvurmanız gerekir. Yangın veya elektrik çarpmasına neden olabileceğinden, kamerayı kullanmayı bırakın. Patlama riskini artırabileceğinden, lütfen bu ürünü kolay alev alabilen veya patlayıcı gazların yakınında kullanmayın. Bellek kartı okuyucusu ve pil yuvası gibi erişim noktalarından kameranın içine metalik veya kolay alev alabilen yabancı maddeler sokmayın veya düşürmeyin. Yangına veya elektrik çarpmasına neden olabilir. Bu kamerayı ıslak ellerle kullanmayın. Elektrik çarpması riski doğurabilir. TR- Flaşı insanların veya hayvanların çok yakınında kullanmayın. Flaşın öznenin gözlerine çok yakın tutulması, görüş yeteneğine zarar verebilir. Bu ürünü ve aksesuarlarını pil veya küçük kamera aksesuarlarının yutulması gibi kazalara sebep olmamak için, - Pil veya küçük kamera aksesuarlarının yutulması. Bir kaza olduğu takdirde, lütfen derhal bir doktora müracaat edin. - Kameranın hareketli parçaları yaralanmaya yol açabilir. Uzun süre kullanıldığında pil ve kamera ısınabilir ve kameranın arızalanmasına yol açabilir. Bu durumda, soğuması için kamerayı birkaç dakika boşta bırakın. Bu kamerayı kapalı araç, doğrudan güneş ışığı gibi aşırı yüksek sıcaklıklara maruz yerlerde ve sıcaklığın aşırı farklılıklar gösterdiği ortamlarda bırakmayın. Aşırı sıcaklıklara maruz kalması, kameranın iç bileşenlerini olumsuz etkileyebilir ve yangına neden olabilir. Kullanırken kameranın veya Şarj cihazının üzerini kapatmayın. Bu durum sıcaklığın artarak, kamera gövdesinin bozulmasına veya yangına neden olabilir. Kamera ve aksesuarlarını her zaman iyi havalandırılan alanlarda kullanın. Kameranızı tanıma DİKKAT DİKKAT, kaçınılmadığı takdirde ufak ve hafif yaralanmalarla sonuçlanabilecek, tehlikeli bir durum olasılığını ifade eder. Kamerayı uzun bir süre kullanmayı düşünmüyorsanız, pili çıkarın. Aksi halde, pil aşındırıcı elektrolit sızıntısı yaparak kameranın bileşenlerine kalıcı olarak zarar verebilir. Ellerle veya nesnelerle temas halindeyken flaşı yakmayın. Sürekli olarak kullandıktan sonra flaşa dokunmayın. Yanıklara neden olabilir. Görüntünün bulanık olmasını ve kameranın arızalanma olasılığını önlemek için merceğe ve mercek kapağına dokunmamaya dikkat edin. Bellek kartını ters takmayın. 0 pinli konnektör bir PC’nin USB portuna takıldığında, bilgisayarda işlev bozuklukları oluşabilir. Bir PC’nin USB portuna asla 20 pinli konnektör takmayın. Yeni satın almış olduğunuz bir bellek kartını ilk defa kullanıyorsanız, biçimlendirilmiş olduğundan, bellek kartında kameranın algılayamayacağı veriler bulunmadığından veya farklı bir kamerayla yakalanan görüntülerin olmadığından emin olun. Önemli bir etkinlik öncesinde ya da yolculuğa çıkmadan önce, kameranın durumunu kontrol etmelisiniz. Samsung kamera arızalarından sorumlu tutulamaz. TR- Türkçe Sızıntı yapan, aşırı ısınan veya zarar görmüş pil yangına veya yaralanmaya neden olabilir. - Teknik özellikleri kameraya uygun olan bir pil kullanın. - Pili kısa devre yaptırmayın, ısıtmayın veya ateşe atmayın. - Pili kutupları ters şekilde takmayın. Kredi kartları kamera kutusunun yanına bırakıldığında manyetik alanları zarar görebilir. Manyetik şeritli kartları kılıfın yanına bırakmayın. Özelliklerin tanımı / Kameranın içeriği Kamera durum ışığı Güç düğmesi Mod kadranı Flaş AF sensörü/Otomatik zamanlayıcı lambası Deklanşör USB/AV bağlantı terminali Yakınlaştırma T düğmesi (Dijital yakınlaştırma) Yakınlaştırma W düğmesi (Küçük resim) E (Efektler) düğmesi Kayış gözü LCD ekran Mercek / Mercek kapağı Mikrofon Hoparlör FD(Yüz Algılama) düğmesi Fn / Sil düğmesi 5 işlevli düğme Oynatma modu / Yazıcı düğmesi Dahil olan öğeler Fotoğraf Makinesi Yeniden Şarj Edilebilir Pil (SLB-0837(B)) AC adaptörü (SAC–47)/ USB kablosu (SUC–C3) AV Kablosu Kamera kayışı İsteğe bağlı öğeler SD/SDHC/ MMC bellek kartı Kamera kılıfı Kullanım kılavuzu, Ürün garantisi Yazılım CD’si Ä Bu ürünü kullanmadan önce lütfen doğru içeriğe sahip olduğunuzu kontrol edin. İçindekiler satış bölgesine bağlı olarak farklılık gösterebilir. İsteğe bağlı bir donanım satın almak için, size en yakın Samsung bayisi veya Samsung servis merkezine başvurun. TR- Pil ömrü ve Çekim sayısı (Kayıt süresi) Ê Görüntü sayısı ve pil ömrü : SLB-0837(B)'yi kullanma Pil ömrü/ Görüntü sayısı Durağan görüntü Tamamen şarj edilmiş pili, Otomatik modu, 10M görüntü boyutu, İyi görüntü kalitesi, Çekimler arası süreyi kullanma: 30San. Yakl. 120 DK/ Yakınlaştırma konumunu her çekimden Yakl. 240 çekim sonra Geniş ve Tele arasında değiştirerek. Her iki çekimden birinde flaş kullanarak. Kamerayı 5 dakika kullanıp ardından 1 dakika kapatarak. Yakl. 120 DK Tam şarj edilmiş pil kullanarak, 640X480 görüntü boyutu, 30 kare/sn çekim hızı ile Kaydedilen görüntü boyutu Çok İyi İyi Normal Yaklaþýk Yaklaþýk Yaklaþýk Yaklaþýk Yaklaþýk Yaklaþýk Yaklaþýk

u rakamlar Samsung’un standart şartları ve çekim koşulları doğrultusunda ölçülmüştür ve kullanıcının kullanım yöntemine bağlı olarak farklılık gösterebilir.

Yaklaþýk Yaklaþýk 14'15" 28'02" Yaklaþýk Yaklaþýk 51'32" 01:41'47" Ä Yakınlaştırma düğmesi video kaydetme sırasında çalışmaz. Yakınlaştırma işlemi ile kayıt süreleri değişebilir. Her birine 4GB veya 2 saate kadar video kaydedebilirsiniz. TR- Türkçe Video Koşullar Ê 1GB SD kullanıldığında, belirlenen çekim kapasitesi aşağıdaki gibidir. Görüntü kapasiteleri, özne ve bellek kartı türü gibi değişkenlerden etkilenebileceğinden, bu rakamlar yaklaşık değerleri ifade eder. LCD ekran göstergesi Ê LCD ekranda çekim işlevleri ve seçimleri görüntülenir. [Görüntü ve Tam Durum] No. Taným

Görüntü kalitesi / Çekim Hızı

Mod kadranı Ê Kameranın üzerinde bulunan Mod kadranını kullanarak, istediğiniz kamera modunu seçebilirsiniz. Fotoğraf Yardım Kılavuzu En az kullanıcı müdahalesi ile çabuk ve kolay fotoğraf çekmek için bu modu seçin. Kullanıcının film çekerken ortaya çıkabilecek olası sorunların çözümlerini de içeren, doğru film çekim yöntemini öğrenmesine yardımcı olur ve kullanıcının film çekme alıştırmaları yapabilmesini sağlar. PROGRAM PORTRE Program modu seçildiğinde, kamera en uygun ayarlarla yapılandırılır. Yine de açıklık değeri ve poz süresi haricindeki tüm işlevleri manüel olarak yapılandırabilirsiniz. Bir kişinin resmini çekmek için bu menüyü kullanın. MANUEL SAHNE Açıklık değeri ve poz süresi ile tüm işlevleri manüel olarak yapılandırabilirsiniz. Çeşitli çekim durumlarına göre en uygun ayarları kolayca yapılandırmak için menüyü kullanın. DIS Film Bu mod kamera titreşiminin etkilerini azaltarak, loş ortamlarda iyi pozlanmış bir görüntü elde etmenize yardımcı olur. kullanılabilir kayıt süresinin sonuna kadar video klip kaydı yapılabilir. TR- Türkçe OTO Resim Çekme Ê Resim Çekme

1. Fotoğraf makinesini açın ve mod

kadranını döndürerek fotoğraf makinesi modunu seçin. Yarım basma Odak ve Flaş durumu kontrol edilir.

2. Kamerayı gösterildiği gibi tutun

Ê Film kaydetme Mod kadranını çevirerek ( ü )’i seçin.

1. Kompozisyonu onaylayın

3. Kompozisyonu onaylayın

Deklanşöre bastığınızda kayıt başlar; kaydı durdurmak için Deklanşöre tekrar basın TR- Tam basma Resim çekilir Görüntüleri Oynatma / Silme Ê Görüntüleri oynatma Ê Görüntüleri silme - Bellekte depolanmış olan son görüntü görüntülenir. Oynat düğmesine ( g ) basın.

1. Sol / Sağ düğmesine basarak silmek istediğiniz bir görüntüyü

seçin ve SİL ( n ) düğmesine basın.

Seç Sil ? Sil ? Hayır Evet Hayır Evet OK Onayla [Tek Resim] Ä Davranış modu: Oynatma modu düğmesine 3 saniyeden uzun basıldığında, zil ve başlangıç ses ayarı AÇIK olarak ayarlanmış olsa bile, KAPALI’ya gelir. Türkçe Sol/Sağ düğmesine basarak oynatmak istediğiniz görüntüyü seçin. - Bu, bellek kartında saklanan görüntüleri siler. OK Onayla [Küçük Resimler]

2. Silmek üzere görüntü eklemek için, T

düğmesine basın. - Sol /Sağ düğmesi : Resimleri seçer - T düğmesi : Silmek üzere işaretler - OK düğmesi : Seçilen görüntüler silinir. Önceki

3. Yukarı / Aşağı düğmesine basarak alt menü değerlerini seçin ve

OK düğmesine basın. - [Hayır] seçilirse : “Görüntü Sil” iptal olur. - [Evet] seçilirse : seçilen görüntüler silinir. TR- Görüntüleri indirme Windows için Pentium III 500MHz’den daha iyi Letonca işlemcili PC (Pentium 800MHz USB Bağlantısı önerilir) Belirtimleri Windows 2000 / XP / Vista Minimum 256MB RAM (512MB üzeri önerilir) 200MB kullanılabilir sabit disk alanı (1GB üzeri önerilir) Yazılım Desteği 1024x768 piksel, 16bit renkli Belirtimleri monitör (24bit renk önerilir) Microsoft DirectX 9.0C Macintosh için Ê Bilgisayar bağlantısı modu

1. Verilen Yazılımı yükleyin.

Power Mac G3 veya üzeri Mac OS 10.3 veya zeri Minimum 256MB RAM (512MB üzeri önerilir)

2. Görüntüleri indirin

- Kamerayı verilen USB kablosuyla Bilgisayara bağlayın ve görüntüyü kaydetmek için bilgisayarınıza indirin. TR-10 Teknik Özellikler Görüntü Sensörü - Tür : 1/2,33” CCD - Etkin Piksel : Yaklaşık 10,2 Megapiksel - Toplam Piksel: Yaklaşık 10,3 Megapiksel - Odak Uzaklığı : S AMSUNG Merceği f = 6,3 ~ 18,9mm (35 mm film dengi: 35 ~ 105mm) - F No. : F3,0(W) ~ F5,6(T) - Dijital Yakınlaştırma : · D urağan Görüntü modu : 1,0X ~ 5,0X

• Oynatma modu : 1,0X ~ 11,4X (görüntü boyutuna bağlıdır) - Modlar : Otomatik, Otomatik ve Kırmızı göz azaltma, Dolgu Flaş, Yavaş senk, Flaş kapalı, Kırmızı göz düzeltme - Menzil: Geniş : 0,4m ~ 3,0m, Tele : 0,5m ~ 2,5m - Şarj Süresi : Yaklaşık 4 sn. Netlik - Yumuşak+, Yumuşak, Normal, Canlı, Canlı+ Renk Efekti - Normal, Siyah Beyaz, Sepya, Mavi, Kırmızı, Yeşil, Negatif, Özel Renk Beyaz Dengesi - Otomatik, Gün ışığı, Bulutlu, Flüoresan H, Flüoresan L, Akkor, Özel Ses Kaydı - Ses Kaydı (maks. 10 saat) - Durağan Görüntüde Sesli Not (maks. 10 sn.) Tarih Basma - Tarih, Tarih ve Saat, Kapalı (kullanıcı tarafından seçilebilir) Mercek LCD Ekran - 2,7” renkli TFT LCD (230.000 nokta) Odaklama - Tür : TTL otomatik odaklama (Çoklu AF, Orta AF, Yüz Algılama AF) - Menzil Normal Geniş Tele 80cm ~ Sonsuz Mako Oto Makro 10cm ~ 80cm 10cm ~ Sonsuz 50cm ~ 80cm 50cm ~ Sonsuz Obtüratör - Hız 1 ~ 1/1.500 sn. (Manüel : 8 ~ 1/1.500 sn.) Poz - Kontrol : P rogram AE, Manüel Poz, Yüz Algılama AE - Poz Ölçümü : Çoklu, Nokta, Merkez ağırlıklı - Telafi: ±2PD (1/3PD adımı) - ISO : O to, 80, 100, 200, 400, 800, 1600 Türkçe Flaş Çekim - Durağan Görüntü
• Modu : O tomatik, Program, Manüel, DIS, Fotoğraf Yardım Kılavuzu, Portre, Sahne
• Sahne : Gece Sah., Çocuk, Manzara, Yakın Çekim, Metin, Gün Batımı, Şafak, Ters Aydınlatma, Havai Fişek, Plaj ve Kar
• Çekim : Tek Kare, Sürekli, AEB, Hareket Yakalama
• Otomatik zamanlayıcı : 1 0 sn, 2 sn, Çift, Hareket Zamanlayıcı TR-11 Teknik Özellikler - Video Klip
• Sesli veya Sessiz (kullanıcı tarafından seçilebilir, kayıt süresi: azami 2 saat)
• Boyut: 6 40x480, 320x240
• Çekim hızı : 30 kare/sn, 15 kare/sn
• 3X Optik Yakýnlaþtýrma, Yakýnlaþtýrma yaparken Sessiz
• Film Düzenleme (Gömülü): Kayıt sırasında duraklatma, Durağan Görüntü Yakalama Depolama - Ortam
• Dahili bellek : 16MB flaş bellek
• Harici Bellek (İsteğe bağlı) : MMC kartı (1GB’ye kadar garanti edilmektedir) SD kartı (2GB’ye kadar garanti edilmektedir) SDHC kartı (8GB’ye kadar garanti edilmektedir) - Dosya Biçimi
• Durağan Görüntü : JPEG (DCF), EXIF 2.2, DPOF 1.1, PictBridge 1.0
• Video Klip : AVI (MJPEG)
• Ses : WAV - Görüntü Boyutu

- Kapasite (1 GB Boyut)

Ä Bu rakamlar Samsung’un standart koşulları doğrultusunda ölçülmüştür ve çekim koşulları ve kamera ayarlarına göre farklılık gösterebilir. “E” Düğmesi - Efekt : R enk, Görüntü Ayarla (Keskinlik, Kontrast, Doyma) - Düzenleme : Yeniden boyutlandırma, Döndürme, Renk, ACB, Kırmızı Göz Düzeltme, Görüntü Ayarla (Parlaklık, Kontrast, Doyma) Görüntü Oynatma - Tür : Tek görüntü, Küçük resimler, Çoklu slayt gösterisi, Video Klip Arabirim - Dijital çıkış konektörü : USB 2.0 - Ses: Mono - Video çıkışı : NTSC, PAL (kullanıcı tarafından seçilebilir) - DC güç giriş konektörü : 20pin Teknik Özellikler - Yeniden şarj edilebilir pil: SLB-0837(B), 3.7V (800mAh) - Şarj cihazı: SAC-47 Ä Verilen pil satış bölgesine bağlı olarak farklı olabilir. Ebatlar (GxYxD) - 90.2 X 58 X 19.3mm (uzantılar hariç) Ağırlık - Yaklaşık 110g (piller ve kart hariç) Kullanım Sıcaklığı - 0 ~ 40°C Kullanım Nemi - 5 ~ 85% Yazılım - Samsung Master, Adobe Reader Türkçe Güç Kaynağı Ä Teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. Ä Tüm ticari markalar ilgili sahiplerinin mülkiyetindedir. TR-13 Bu Ürünün Doğru Şekilde Atılması Bu Ürünün Doğru Şekilde Atılması (Elektrikli ve Elektronik Aygıt Atıkları) (Ayrı toplama sistemleri bulunan Avrupa Birliği ve diğer Avrupa ülkelerinde uygulanır.) Ürünün üzerinde veya belgelerinde bulunan bu işaret, ürünün çalışma ömrünün sonunda diğer ev atıklarıyla birlikte atılmaması gerektiğini gösterir. Denetimsiz atık yok etmenin çevreye ve insan sağlığına olası zararlarını önlemek için, lütfen bu ürünü diğer atık türlerinden ayırın ve sorumluluk bilinciyle, madde kaynaklarının tekrar kullanımını sürdürmeyi desteklemek amacıyla geri dönüştürün. Ev kullanıcıları bu ürünü satın aldıkları mağazaya veya yerel idarelerine başvurarak, bu ürünü çevre açısından güvenli bir şekilde geri dönüştürmek için nereye götürmeleri ve ne yapmaları gerektiğini öğrenmelidir. Profesyonel kullanıcılar tedarikçilerine başvurarak, satın alma sözleşmesinin şart ve koşullarını kontrol etmelidir. Bu ürün yok edilmek üzere diğer ticari atıklarla karıştırılmamalıdır. Samsung Techwin ürün üretiminin tüm aşamalarında çevreyi korumaya özen göstermekte ve müşterilerine daha çevre dostu ürünler sunmak için çalışmalar yürütmektedir. Eco işareti Samsung Techwin’in çevre dostu ürünler üretme niyetini ifade eder ve ürünün EU RoHS Yönergesiyle uyum içinde olduğunu gösterir. TR-14 NOT Türkçe TR-15 NOT TR-16
