PANDUAN PENGGUNA EC-L201 SAMSUNG

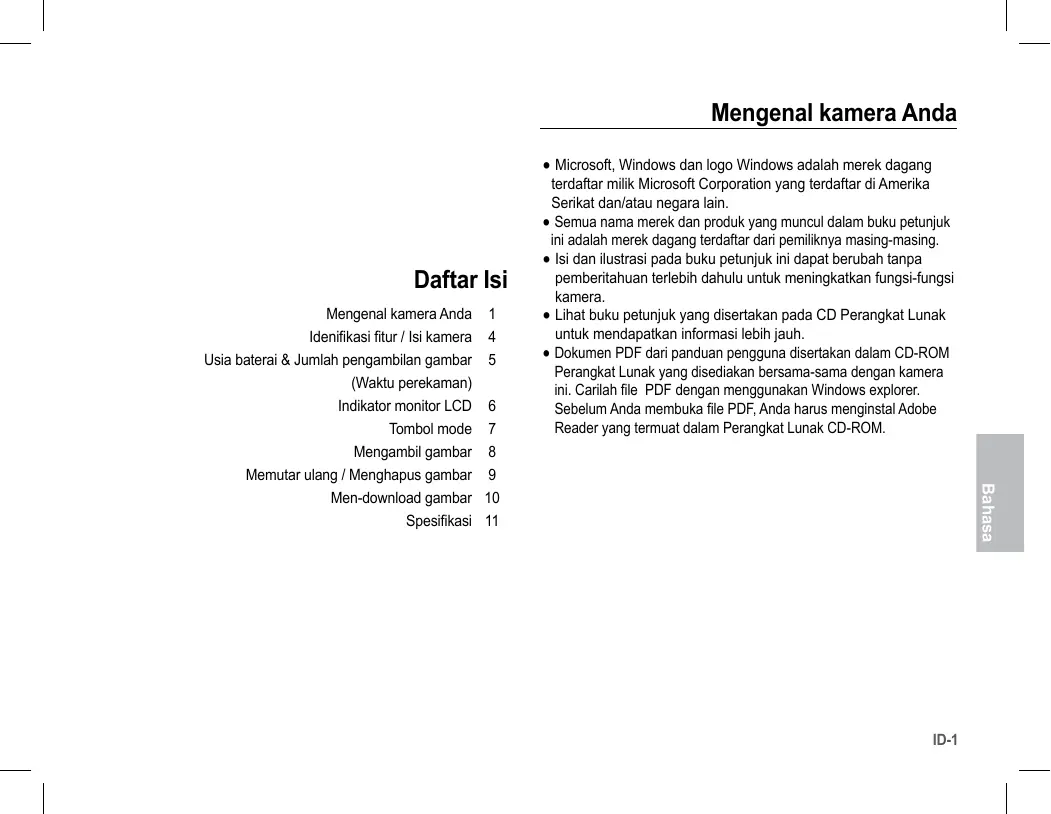

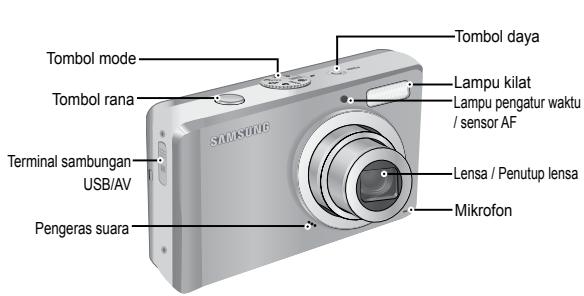

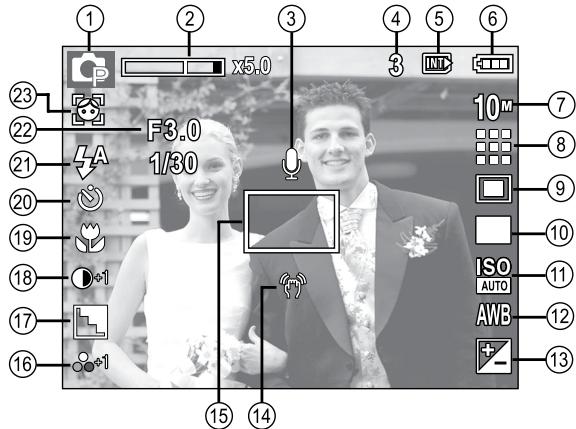

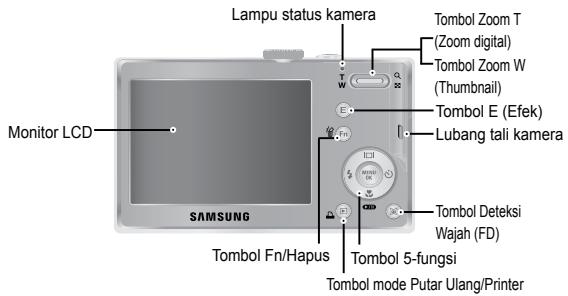

CH-16 Mengenal kamera Anda Daftar Isi Bahasa Mengenal kamera Anda 1 Idenifikasi fitur / Isi kamera 4 Usia baterai & Jumlah pengambilan gambar 5 (Waktu perekaman) Indikator monitor LCD 6 Tombol mode 7 Mengambil gambar 8 Memutar ulang / Menghapus gambar 9 Men-download gambar 10 Spesifikasi 11 åMicrosoft, Windows dan logo Windows adalah merek dagang terdaftar milik Microsoft Corporation yang terdaftar di Amerika Serikat dan/atau negara lain. åSemua nama merek dan produk yang muncul dalam buku petunjuk ini adalah merek dagang terdaftar dari pemiliknya masing-masing. å Isi dan ilustrasi pada buku petunjuk ini dapat berubah tanpa pemberitahuan terlebih dahulu untuk meningkatkan fungsi-fungsi kamera. å Lihat buku petunjuk yang disertakan pada CD Perangkat Lunak untuk mendapatkan informasi lebih jauh. å Dokumen PDF dari panduan pengguna disertakan dalam CD-ROM Perangkat Lunak yang disediakan bersama-sama dengan kamera ini. Carilah file PDF dengan menggunakan Windows explorer. Sebelum Anda membuka file PDF, Anda harus menginstal Adobe Reader yang termuat dalam Perangkat Lunak CD-ROM. ID- Mengenal kamera Anda BAHAYA PERINGATAN BAHAYA menunjukkan situasi yang dapat memberikan risiko bahaya, yang jika tidak dihindari, dapat berakibat kepada kematian atau luka yang serius. PERINGATAN menunjukkan adanya situasi yang dapat menjadi berbahaya yang, jika tidak dihindari, akan mengakibatkan kematian atau cedera serius. Jangan mencoba mengubah kamera ini dengan cara apa pun. Hal tersebut dapat mengakibatkan kebakaran, cedera, sengatan listrik atau kerusakan parah pada Anda atau kamera Anda. Pemeriksaan internal, perawatan dan perbaikan hanya boleh dilakukan oleh penyalur atau pusat Servis Kamera Samsung. Jika ada cairan atau benda asing memasuki kamera, jangan gunakan kamera. Matikan kamera, dan lepaskan sumber daya listrik. Anda harus menghubungi penyalur Anda atau Pusat Layanan Kamera Samsung. Hentikan penggunaan kamera karena hal tersebut dapat menyebabkan kebakaran atau sengatan listrik. Demi keselamatan, simpanlah produk dan aksesorinya jauh dari jangkauan anak-anak atau hewan untuk mencegah kecelakaan, misalnya: - Tertelannya baterai atau aksesori kamera yang berukuran kecil. Jika kecelakaan seperti ini terjadi, segeralah dapatkan bantuan dari dokter. - Ada kemungkinan cedera akibat bagian kamera yang dapat bergerak. Jangan gunakan produk ini di dekat gas yang mudah terbakar atau mudah meledak, karena hal ini dapat meningkatkan risiko ledakan. Baterai dan kamera dapat menjadi panas jika digunakan dalam waktu lama dan dapat menyebabkan kamera tidak berfungsi dengan baik. Jika hal ini terjadi, biarkan kamera selama beberapa menit untuk mendinginkannya. Jangan memasukkan atau menjatuhkan benda asing yang terbuat dari logam atau yang mudah meledak ke dalam kamera melalui titik aksesnya, misalnya lubang kartu memori dan ruang baterai. Hal ini dapat menyebabkan kebakaran atau sengatan listrik. Jangan meninggalkan kamera ini di tempat yang dapat terkena suhu tinggi, seperti kendaraan yang tertutup rapat, sinar matahari langsung, atau tempat lain yang suhunya dapat berubah secara ekstrem. Suhu yang tinggi dapat mempengaruhi komponen bagian dalam dari kamera dan dapat mengakibatkan kebakaran. Jangan mengoperasikan kamera ini dengan tangan yang basah. Hal ini dapat menimbulkan risiko sengatan listrik. ID- Jangan menggunakan lampu kilat di dekat orang atau binatang. Memposisikan lampu kilat terlalu dekat kepada mata dari obyek foto Anda dapat menyebabkan kerusakan pada pengelihatan. Jika sedang digunakan, jangan tutupi kamera atau pengisi daya. Hal ini dapat menimbulkan panas dan merusak bentuk badan kamera atau menyebabkan kebakaran. Gunakanlah selalu kamera dan aksesorinya di tempat yang memiliki ventilasi udara yang memadai. Mengenal kamera Anda Awas AWAS menunjukkan adanya situasi yang dapat menjadi berbahaya yang, jika tidak dihindari, dapat mengakibatkan cedera kecil atau sedang. Keluarkan baterai jika kamera tidak akan digunakan dalam jangka waktu panjang. Jika tidak dilepaskan maka baterai dapat membocorkan cairan elektrolit yang bersifat korosif dan membuat kerusakan permanen pada kamera. Baterai yang bocor, terlalu panas, atau rusak dapat menyebabkan kebakaran atau cedera. - Gunakan baterai yang memiliki spesifikasi yang sesuai untuk kamera tersebut. - Jangan memicu hubungan pendek, memanaskan, atau membuang baterai ke api. - Jangan memasukkan baterai dengan polaritas terbalik. Berhati-hatilah untuk tidak menyentuh lensa atau penutup lensa agar terhindar dari kemungkinan pengambilan gambar yang buram dan kerusakan kamera. Jangan memasukkan kartu memori dalam arah yang salah. Besar kemungkinan komputer tidak dapat befungsi dengan baik jika sebuah konektor pin 20 tersambung ke dalam port USDB atau sebuah PC. Jangan sekali-kali menghubungkan konektor 20 pin ke pada port USB dari sebuah PC. Pastikan untuk memformat kartu memori jika kartu tersebut baru dibeli dan akan digunakan untuk pertama kalinya, jika kartu mengandung data yang tidak dikenal oleh kamera, atau jika kartu berisi gambar yang diambil dengan kamera lain. Sebelum menghadiri acara penting atau melakukan perjalanan, Anda harus memeriksa kondisi kamera. Samsung tidak bertanggung jawab atas malfungsi kamera. ID- Bahasa Jangan menyalakan lampu kilat ketika lampu sedang bersentuhan dengan tangan atau benda. Jangan menyentuh lampu kilat setelah menggunakannya secara terus menerus. Hal tersebut dapat menyebabkan luka bakar. Kartu kredit dapat mengalami kerusakan magnetik jika diletakkan di dekat kantung kamera. Hindari meletakkan kartu yang memiliki lapisan magnet di dekat penutup kamera. Idenifikasi fitur / Isi kamera Lampu status kamera Tombol Zoom T (Zoom digital) Tombol Zoom W (Thumbnail) Tombol E (Efek) Lubang tali kamera Tombol daya Tombol mode Lampu kilat Lampu pengatur waktu / sensor AF Tombol rana Terminal sambungan USB/AV Monitor LCD Lensa / Penutup lensa Mikrofon Pengeras suara Tombol Fn/Hapus Tombol Deteksi Wajah (FD) Tombol 5-fungsi Tombol mode Putar Ulang/Printer Komponen yang disertakan Kamera Baterai isi ulang (SLB-0837(B)) Adaptor AC (SAC–47)/ Kabel USB (SUC–C3) Kabel AV Tali kamera Komponen opsional Kartu memori SD/SDHC / MMC Wadah kamera Buku petunjuk, Jaminan produk CD perangkat lunak Ä Silakan periksa bahwa Anda telah memiliki semua isi kemasan yang sesuai sebelum menggunakan produk ini. Isi kemasan dapat berbeda-beda tergantung kepada wilayah penjualannya. Untuk membeli peralatan tambahan, silakan menghubungi penyalur Samsung atau Pusat Layanan Samsung terdekat. ID- Usia baterai & Jumlah pengambilan gambar (Waktu perekaman) Ê Jumlah gambar dan usia baterai: Menggunakan SLB-0837(B) Usia baterai/ Jumlah gambar Gambar diam (foto) Video Kurang lebih 120 Menit/ Kurang lebih 240 bidikan Kurang lebih 120 Menit Kondisi Menggunakan baterai yang terisi penuh, mode Otomatis, ukuran gambar 10M, kualitas gambar Baik, interval antar pengambilan gambar: 30 detikMengganti posisi zoom antara Wide dan Tele setiap setelah pengambilan gambar. Mnggunakan lampu kilat setiap dua kali pengambilan. Menggunakan kamera selama 5 menit kemudian mematikannya selama 1 menit. Menggunakan baterai yang terisi penuh, ukuran gambar 640X480, frame rate 30fps Ê Apabila menggunakan memori 1GB SD, kapasitas pengambilan yang ditentikan adalah sebagai berikut. Angka ini adalah angka perkiraan karena kapasitas gambar dapat dipengaruhi oleh beberapa variabel seperti obyek gambar dan jenis kartu memori. Ukuran gambaryang direkam Baik Normal Sekitar Sekitar Sekitar Sekitar Sekitar Sekitar Sekitar

ngka–angka ini diukur dalam kondisi standar Samsung dan kondisi pengambilan gambar dapat bervariasi, bergantung pada cara penggunaan kamera oleh pemakai.

Tombol mode Ê Anda dapat memilih mode kamera yang dikehendaki dengan menggunakan tombol Mode yang terdapat di bagian atas kamera. OTOMATIS Pilihlah mode ini untuk mengambil gambar secara cepat dengan sedikit interaksi dari pemakai. PROGRAM Jika mode program dipilih, kamera akan dikonfigurasikan dengan setelan optimal. Anda masih dapat mengatur secara manual semua fungsi kamera, nilai bukaan lensa (nilai aperture) dan kecepatan rana (shutter). Panduan Bantuan Foto Membantu pengguna mempelajari metode pengambilan gambar video yang benar, yang mencakup solusi atas masalah yang mungkin timbul selama pengambilan video dan memungkinkan pengguna berlatih mengambil gambar video. POTRET Gunakan menu ini untuk mengambil gambar orang. ADEGAN Gunakan menu untuk mengkonfigurasikan setelan kamera secara mudah pada berbagai macam situasi pengambilan gambar yang berbeda. DIS Mode ini akan mengurangi efek goyangan kamera dan membantu Anda mendapatkan gambar yang memiliki pencahayaan yang baik dalam kondisi suram. KLIP VIDEO Klip video dapat direkam sepanjang waktu perekaman yang tersedia. ID- Bahasa Manual Anda dapat mengkonfigurasikan semua fungsi secara manual termasuk nilai bukaan lensa (aperture) dan kecepatan rana. Mengambil gambar Ê Cara mengambil gambar

1. Hidupkan kamera dan pilih mode

kamera dengan memutar tombol mode.

1. Konfirmasikan komposisi

3. Konfirmasikan komposisi

Tekan tombol rana dan perekaman akan dimulai. Untuk menghentikan perekaman, tekan lagi tombol rana. ID- Memutar ulang / Menghapus gambar Ê Memutar ulang gambar Ê Menghapus gambar - Gambar yang terakhir disimpan dalam memori akan ditampilkan. Tekan tombol putar ulang ( g ). Pilih gambar yang akan diputar ulang dengan menekan tombol Kiri / Kanan. - Hal ini akan menghapus gambar yang disimpan pada kartu memori.

1. Pilih sebuah gambar yang ingin dihapus dengan menekan tombol

Kiri/Kanan dan tekan tombol HAPUS (n).

2. Untuk menambah gambar yang akan

3. Pilih nilai submenu dengan cara menekan tombol Atas / Bawah

dan menekan tombol OK. - Jika [Tidak] dipilih : membatalkan “Hapus Gambar”. - Jika [Ya] dipilih : menghapus gambar yang dipilih. ID- Bahasa detik, buzzer dan suara awal akan diset ke NONAKTIF, walaupun sebelumnya Anda telah menyetelnya ke AKTIF. OK KONFIRM OK KONFIRM [Satu gambar] Men-download gambar Untuk Windows Spesifikasi Sambungan USB Spesifikasi Pendukung Piranti Lunak PC dengan prosesor yang lebih baik dari Pentium III 500MHz (Disarankan Pentium 800MHz) Windows 2000 / XP / Vista Minimal RAM 256MB (Disarankan di atas 512MB) Ruang hard disk sebesar 200MB (Disarankan di atas 1GB) Monitor yang kompatibel berukuran 1024x768 piksel, dengan warna tampilan 16bit (disarankan dengan tampilan warna 24bit) Microsoft DirectX 9.0C Untuk Macintosh Ê Mode koneksi PC

1. Instal perangkat lunak yang disediakan.

Power Mac G3 atau yang lebih baru Mac OS 10.3 atau lebih baru Minimal RAM 256MB (Disarankan di atas 512MB)

• D engan atau tanpa Audio (dapat dipilih pengguna, waktu perekaman: maksimal 2 jam)
• Memori eksternal (opsional) : Kartu MMC (Dijamin sampai dengan 1GB) Kartu SD (dijamin sampai dengan 2GB) Kartu SDHC (dijamin sampai dengan 8GB) - Format File

Ä Angka-angka ini diukur sesuai standar dari Samsung dan mungkin berbeda tergantung kepada kondisi pengambilan gambar dan setelan pada kamera. Tombol “E” - Efek : Warna, UBAH GAMBAR (KETAJAMAN, KONTRAS, SATURASI) - Pengeditan : Ubah Ukuran, Putar, Warna,

ACB, KOR MATA MERAH, UBAH

GAMBAR (KECERAHAN, KONTRAS, SATURASI) Pemutaran-ulang Gambar - Jenis: Gambar tunggal, Thumbnail, Peragaan multi slide, Cuplikan Film Antarmuka - Konektor keluaran digital: USB 2.0 - Audio: Mono - Output video: NTSC, PAL (dapat dipilih oleh pengguna) - Konektor input daya DC: 20-pin Spesifikasi Sumber Listrik - Baterai isi ulang: SLB-0837(B), 3.7V (800mAh) - Pengisi Daya: SAC-47 Ä Baterai yang disertakan dapat bervariasi bergantung pada wilayah penjualan. Dimensi (LebarxTinggixKedalaman) - 90,2 X 58 X 19,3mm (tidak termasuk bagian yang menonjol) Berat - Kurang lebih 110g (tanpa baterai dan kartu) Suhu Operasional - 0 ~ 40°C Kelembaban Operasional - 5 ~ 85% Perangkat Lunak - Samsung Master, Adobe Reader Bahasa Ä Spesifikasi ini dapat berubah tanpa pemberitahuan sebelumnya. Ä Semua merek dagang adalah milik dari pemiliknya masing-masing. ID-13 Cara Membuang Produk ini Secara Benar Cara Membuang Produk Ini Secara Benar (Limbah Perlengkapan Listrik & Elektronik) (Berlaku di negara-negara Uni Eropa dan negara-negara Eropa lainnya yang memiliki sistim pengumpulan yang terpisah). Tanda ini yang ditampilkan pada produk dan literaturnya, menunjukkan bahwa bahwa produk ini tidak boleh dibuang bersama-sama dengan sampah rumah tangga jika sudah tidak terpakai. Untuk mencegah kemungkinan bahaya terhadap lingkungan atau kesehatan manusia akibat pembuangan limbah yang tidak terkontrol, pisahkan limbah ini dari jenis limbah lain dan lakukan daur ulang secara bertanggung jawab untuk mendorong penggunaan berkelanjutan dari sumber daya yang penting. Para pengguna produk rumah tangga harus menghubungi pihak penjual dimana mereka membeli produk ini, atau kantor pemerintah daerah setempat, untuk mendapatkan rincian mengenai dimana dan bagaimana mereka dapat membawa produk ini untuk dapat didaur ulang secara aman bagi lingkungan. Para pengguna bisnis harus menghubungi pemasok mereka dan memeriksa syarat dan kondisi dari kontrak pembeliannya. Produk ini tidak boleh dibuang dengan menyampurnya dengan sampah komersil lainnya. Samsung Techwin peduli pada lingkungan dalam semua tahapan pabrikasi produknya untuk melestasikan lingkungan, dan mengambil sejumlah langkah untuk memberikan produk-produk yang lebih ramah-lingkungan kepada para pelanggannya. Tanda Eco melambangkan keinginan Samsung Techwin dalam menciptakan produk-produk yang ramah-lingkungan dan merupakan bukti bahwa produk telah memenuhi Arahan Pembatasan Bahan-Bahan Berbahaya Uni Eropa. ID-14 MEMO Bahasa ID-15 MEMO ID-16 التعرف على الكامريا خاصتك
