PANDUAN PENGGUNA S760-SILVER SAMSUNG

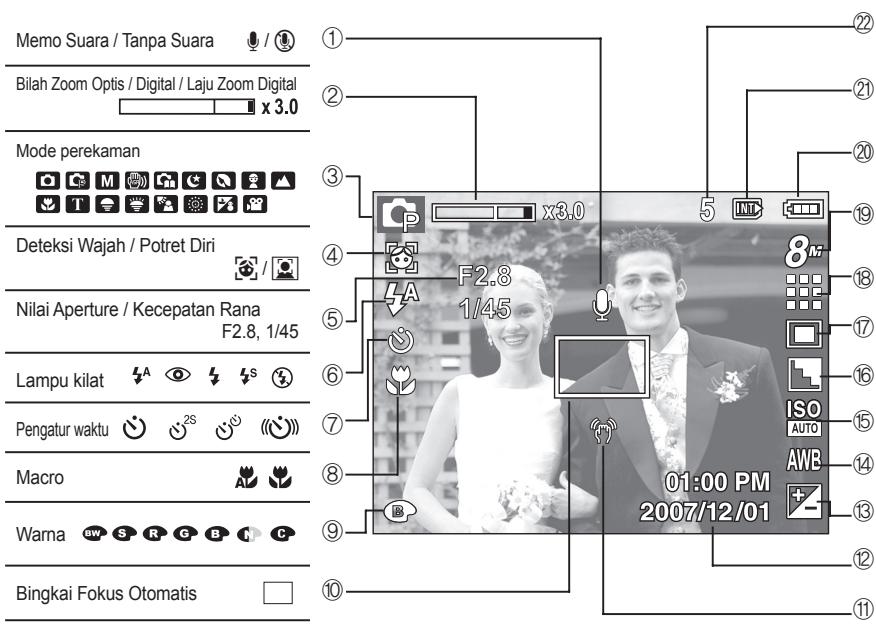

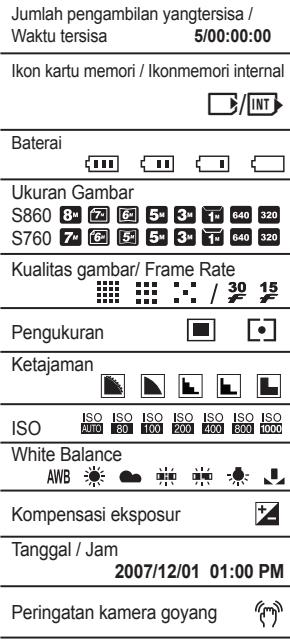

Usia baterai & Jumlah pengambilan gambar 5

(Waktu perekaman)

• Microsoft, Windows dan logo Windows adalah merek dagang terdaftar milik Microsoft Corporation yang terdaftar di Amerika Serikat dan/atau negara lain.
• Semua nama merek dan produk yang muncul dalam buku petunjuk ini telah menjadi merek dagang terdaftar dari pemiliknya masing-masing.
• Isi dan ilustrasi pada buku petunjuk ini dapat berubah tanpa pemberitahuan terlebih dahulu untuk mencapai fungsi-fungsi kamera.
• Lihat buku petunjuk yang disertakan pada CD Perangkat Lunak untuk mendapatkan informasi lebih jauh.
• Dokumen PDF dari panduan pengguna disertakan dalam CD-ROM Perangkat Lunak yang disediakan bersama-sama dengan kamera ini. Carilah file PDF dengan membuat Windows explorer. Sebelum Anda membuka file PDF, Anda harus menginstal Adobe Reader yang termuat dalam Perangkat Lunak CD-ROM.

BAHAYA

BAHAYA menunjukkan situasi yang dapat memberikan risiko bahaya, yang jika tidak dihindari, dapat berakibat kepada kematian atau luka yang serius.

Jangan mencoba membongkar kamera ini dengan cara apa pun. Hal tersebut dapat membuat kebakaran, cedera, sengatan listrik, atau kerusakan parah pada Anda atau kamera Anda. Pemeriksaan internal, perawatan, dan perbaikannya boleh dilakukan oleh penyalur atau pusat Servis Kamera Samsung.

Jika ada cairan atau benda asing yang memasuki kamera, jangan gunakan kamera. Matikan kamera, dan lepaskan sumber daya listrik. Anda harus menghubungi penyalur Anda atau Pusat Layanan Kamera Samsung. Hentikan penggunaan kamera karena hal tersebut dapat menyebabkan kebakaran atau sengatan listrik.

Jangan gunakan produk ini di dekat gas yang mudah terbakar atau meledak, karena hal ini dapat menimbulkan risiko ledakan.

Jangan memasukkan atau menjatuhkan benda asing yang terbuat dari logam atau yang mudah meledak ke dalam kamera melalui titik aksesnya, misalnya lubang kartu memori dan ruang baterai. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.

Jangan sentuh kamera ini dengan tangan yang basah. Hal ini dapat menimbulkan risiko sengatan listrik.

PERINGATAN

PERINGATAN menunjukkan adanya situasi yang dapat menjadi berbahaya yang, jika tidak dihindari, akan menyebabkan kematian atau cedera serius.

Jangan menggunakan lampu kilat di dekat orang atau binatang. Memposisikan lampu kilat terlalu dekat kepada mata dari objek foto Anda dapat menyebabkan kerusakan pada penglihatan.

Demi keselamatan, simpanlah produk dan aksesorinya jauh dari jangkauan anak-anak untuk mencegah kecelakaan, misalnya: - Tertelan baterai oleh aksesori kamera yang berukuran kecil. Jika kecelakaan tersebut terjadi, segeralah dapatkan bantuan dari dokter. - Ada kemungkinan cedera akibat bagian kamera yang dapat bergerak.

Baterai dan kamera dapat menjadi panas jika digunakan dalam waktu lama dan dapat menyebabkan kamera tidak berfungsi dengan baik. Jika hal ini terjadi, biarkan kamera menjadi dingin untuk mendinginkannya.

Jangan meninggalkan kamera ini di tempat yang dapat terkena suhu tinggi, seperti kendaraan yang tertutup rapat, sinar matahari langsung, atau tempat lain yang suhunya dapat berubah secara ekstrem. Suhu yang tinggi dapat mempengaruhi komponen bagian dalam dari kamera dan dapat mengakibatkan kebakaran.

Jika sedang digunakan, jangan tutupi kamera atau pengisi daya. Hal ini dapat menimbulkan panas dan merusak bentuk badan kamera atau menyebabkan kebakaran. Gunakanlah selalu kamera dan aksesorinya di tempat yang memiliki ventilasi udara yang memadai.

AWAS

AWAS menunjukkan adanya situasi yang dapat menjadi berbahaya yang, jika tidak dihindari, dapat mengakibatkan cedera kecil atau sedang.

Keluarkan baterai jika kamera tidak akan digunakan dalam jangka waktu panjang. Jika tidak dilepaskan maka baterai dapat membocorkan cairan elektrolit yang bersifat korosif dan menyebabkan kerusakan permanen pada kamera.

Baterai yang bocor, terlalu panas, atau rusak dapat menyebabkan kebakaran atau cedera.

• Gunakan baterai yang memiliki spesifikasi yang sesuai untuk kamera tersebut.
• Jangan memicu hubungan pendek, memanaskan, atau membuang baterai ke api.
• Jangan memasukkan baterai dengan polaritas terbalik.

Berhati-hatilah untuk tidak menyentuh lensa atau penutup lensa agar terhindar dari kemungkinan pengambilan gambar yang buram dan kerusakan kamera.

Penggunaan adaptor AC yang tidak sesuai dengan spesifikasi kamera dapat menyebabkan kerusakan kamera. Kami menyarankan baterai yang disertakan untuk baterai isi ulang eksklusif.

Adaptor AC yang tersedia :

Voltage: 3.3V, Amper: 2.0A, Diameter: 2.35. Setelah menyalakan kamera, periksa apakah jenis baterai dan setelan kamera yang diset pada menu [SETELAN] > [JNS BTR] sama atau tidak.

Kartu kredit dapat mengalami kerusakan magnetik jika diletakkan di dekat kantong kamera. Hindari meletakkan kartu yang memiliki lapisan magnet di dekat penutup kamera.

Pastikan untuk memformat kartu memori jika kartu tersebut baru dibeli dan akan digunakan untuk pertama kalinya, jika kartu mengandung data yang tidak dikenal oleh kamera, atau jika kartu berisi gambar yang diambil dengan kamera lain.

Sebelum menghadiri acara penting untuk melakukan penilaian, Anda harus memeriksa kondisi kamera. Samsung tidak bertanggung jawab atas malfungsi kamera.

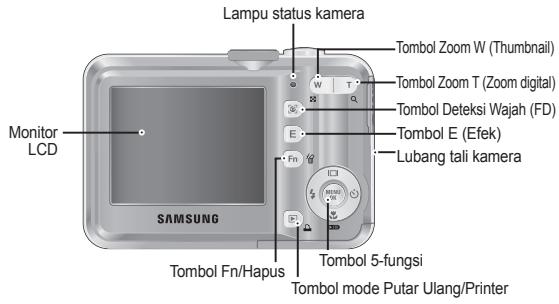

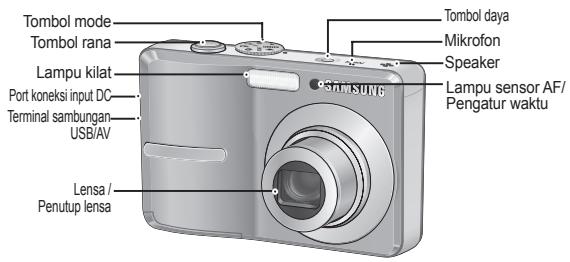

Identifikasi fitur / Isi kamera

Komponen yang disertakan Kamera

Baterai Alkalin AA

Kabel USB

Tali kamera

Buku petunjuk Jaminan produk

CD perangkat lunak

Komponen opsional Kartu memori SD/SDHC / MMC

Baterai isi ulang (SNB-2512)

Pengisi Daya (SBC-N2)

Kabel AV

Kabel listrik AC

Wadah kamera

Silakan periksa bahwa Anda telah memiliki semua isi kemasan yang sesuai sebelum menggunakan produk ini. Isi kemasan dapat berbeda-beda tergantung pada wilayah penjualan. Untuk membeli peralatan tambahan, silakan hubungi penyalur Samsung atau Pusat Layanan Samsung terdekat.

Usia baterai & Jumlah pengambilan gambar (Waktu perekaman)

- Baterai non-isi ulang: 2X AA Alkalin (Kapasitas Tinggi) - Baterai isi ulang (opsional): SNB-2512 (Ni-MH)

Spesifikasi baterai isi ulang SNB-2512

Model	SNB-2512
Jenis	Lithium Ion
Kapasitas	2500mAh
Voltase	1.2V x 2
Waktu pengisian (Bila camera dimatikan)	Sekitar 300 mesmer (dengan menc gunakan SBC-N2)

Baterai yang disertakan dapat bervariasi tergantung pada wilayah penjualan.

Apabila menggunakan memori 256MB MMC, kapasitas pengambilan yang ditentukan adalah sebagai berikut. Angka ini adalah angka perkiraan karena kapasitas gambar dapat dipengaruhi oleh beberapa variabel seperti obyek gambar dan isi kartu memori.

- S860

Ukuran gambanyangdirekam		SANGATBAIK	BAIK	NORMAL	30 FPD	15 FPD
Gambardiam(foto)	6	Sekitar 58	Sekitar 83	Sekitar 118	-	-
	7	Sekitar 64	Sekitar 132	Sekitar 186	-	-
	8	Sekitar 76	Sekitar 151	Sekitar 195	-	-
	9	Sekitar 91	Sekitar 179	Sekitar 252	-	-
	10	Sekitar 140	Sekitar 269	Sekitar 372	-	-
	11	Sekitar 459	Sekitar 600	Sekitar 744	-	-
*Klipvideo	540	-	-	-	Sekitar 2'3"	Sekitar 4'7"
	320	-	-	-	Sekitar 7'44"	Sekitar 13'24"

- S760

Ukuran gambanyangdirekam		SANGATBAIK	BAIK	NORMAL	30 FPD	15 FPD
Gambardiam(foto)	7	Sekitar 65	Sekitar 130	Sekitar 190	-	-
	8	Sekitar 74	Sekitar 147	Sekitar 205	-	-
	9	Sekitar 88	Sekitar 173	Sekitar 248	-	-
	10	Sekitar 88	Sekitar 173	Sekitar 248	-	-
	11	Sekitar 140	Sekitar 274	Sekitar 372	-	-
	12	Sekitar 538	Sekitar 710	Sekitar 744	-	-
*Klip video	640	-	-	-	Sekitar 2'3"	Sekitar 4'7"
	320	-	-	-	Sekitar 7'44"	Sekitar 13'24"

※ Tombol zoom tidak dapat digunakan dalam perekaman video. Waktu rekaman dapat diubah dengan pengoperasian zoom.

※ Lihat buku petunjuk yang disertakan pada CD Perangkat Lunak untuk mendapatkan informasi lebih jauh.

■ Anda dapat memilih mode kamera yang dikehendaki dengan menggunakan tombol Mode yang terdapat di bagian atas kamera.

OTOMATIS

Pilih mode ini untuk mengambil gambar secara cepat dengan sedikit interaksi dari pengguna.

PROGRAM

Jika mode program dipilih, kamera akan dikonfigurasi dengan setelan optimal. Anda dapat mengatur secara manual semua fungsi kamera, termasuk bukaan lensa (nilai aperture) dan kecepatan rana (shutter).

MANUAL

Anda dapat mengonfigurasi semua fungsi secara manual termasuk nilai bukaan lensa (aperture) dan kecepatan rana.

DIS

Mode ini akan mengurangi efek goyangan kamera dan membantu Anda mendapatkan gambar yang memiliki pencahayaan yang baik dalam kondisi suram.

PANDUAN BANTUAN FOTO

Membantu pengguna mempelajari metode pengambilan gambar video yang benar, yang mencakup solusi atas masalah yang mungkin timbul selama pengambilan video dan memungkinkan pengguna berlatih mengambil gambar video.

POTRET

Gunakan menu ini untuk mengambil gambar orang.

ADEGAN

Gunakan menu untuk mengonfigurasi setelan kamera secara mudah pada berbagai macam situasi pengambilan gambar yang berbeda.

KLIPVIDEO

Klip video dapat direkam sepanjang waktu perekaman yang tersedia.

Mengambil gambar

Cara mengambil gambar

1. Hidupkan kamera dan pilih mode kamera dengan memutar tombol mode.

1. Ambil gambar

Menekan setengah jalan: fokus dan status lampu kilat akan diperiksa.

Menekan sepenuhnya: gambar diambil.

1. Pegang kamera sebagaimana ditunjukkan.

1. Konfirmasikan komposisi.

Cara merekam video

Putar tombol Mode, kemudian pilih ( ).

1. Konfirmasikan komposisi.

1. Mulai merekam: Tekan tombol rana dan perekaman akan dimulai. Untuk menghentikan perekaman, tekan lagi tombol rana.

Memutar ulang / Menghapus gambar

Memutar ulang gambar

• Gambar yang terakhir disimpan dalam memori akan ditampilkan.

Tekan tombol putar ulang (回).

Pilih gambar yang akan diputar ulang dengan menekan tombol Kiri / Kanan.

※ Mode Manner: Jika tombol Putar ulang ditekan selama lebih dari 3 detik, buzzer dan suara awal akan diset ke NONAKTIF, walaupun sebelumnya Anda telah menyetelnya ke AKTIF.

Menghapus gambar

• Hal ini akan menghapus gambar yang disimpan pada kartu memori.
• Pilih gambar yang ingin dihapus dengan menekan tombol Kiri/Kanan dan tekan tombol HAPUS (空)

[Satu gambar]

[Gambar thumbnail]

1. Untuk menambah gambar yang akan dihapus, tekan tombol T.
2. Tombol Kiri/Kanan: Memilih gambar
3. Tombol T: Memberi centang agar dihapus
4. Tombol OK: menghapus gambar yang dipilih.

1. Pilih nilai submenu dengan cara menekan tombol Atas / Bawah dan menekan tombol OK.
2. Jika [TIDAK] dipilih : membatalkan "Hapus Gambar". - Jika [Ya] dipilih : menghapus gambar yang dipilih.

Men-download gambar

Untuk Windows	For Macintosh
PC dengan prosesor yang lebih biai dari Pentium 450MHz (Disarankan Pentium 800MHz)	Power Mac G3 ata yang lebihEARU
Windows 98SE / 2000 / ME / XP/Vista	Mac OS 9.2 ~ 10.4
Minimal RAM 128MB (Disarankan di atas 512MB) Ruang hard disk sebesar 200MB (Disarankan di atas 1GB)	Minimal RAM 64MB (Disarankan di atas 256MB) Ruang hard disk yang tersediasebesar 110MB
Port USB	Port USB
Drive CD-ROM	Drive CD-ROM
Monitor yang kompatibel berukuran 1024x768 pikel, dengan warna tampilan 16bit (disarankan dengan tampilanwarna 24bit) MicroSoft DirectX 9.0C

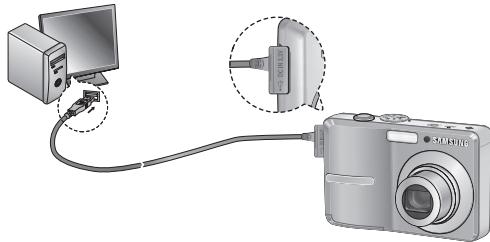

Mode koneksi PC

1. Instal perangkat lunak yang disediakan.

1. Download gambar

• Hubungkan kamera dan komputer dengan kabel USB yang disediakan, kemudian download gambar pada komputer untuk disimpan.

Spesifikasi

Sensor Gambar - Jenis: 1 / 2,5 CCD - Piksel Efektif: S860: Kira-kira 8,1 Mega-piksel S760: Kira-kira 7,2 Mega-piksel - Total Piksel : S860: Kira-kira 8,3 Mega-piksel S760: Kira-kira 7,2 Mega-piksel

Lensa - Panjang Fokus: Lensa SHD f = 6,3 18,9mm (setara film 35mm:38 114mm)

- F No.: F2,8(W) ~ F5,2(T) - Digital Zoom : · Mode Gambar Diam : 1,0X ~ 3,0X - Mode Putar : 1,0X ~ 12,8X (bergantung pada ukuran gambar)

Monitor LCD -LCD TFT warna 2,4" (230.000 dot)

Mengatur Fokus -Jenis:TTL fokus otomatis (Multi-AF,AF PUSAT,AF Deteks Wajah) - Jangkauan

	Normal	Makro	Makro Otomatis
Wide	80cm ~ Tak terhingga	10cm ~ 80cm	10cm ~ Tak terhingga
Tele		50cm ~ 80cm	50cm ~ Tak terhingga

Rana - Kecepatan 1 1 / 2,000 detik (Manual/Malam: 8 1 / 2,000 detik, Kembang Api :4 detik)

Eksposur -Kontrol:Program AE

-Pengukuran:Banyak titik,Satu titik,Deteks Wajah AE - Kompensasi: ±2EV (dalam kisan 1/3EV) -ISO:Otomatis,80,100,200,400,800,1000

Lampu kilat	- Mode: Otomatis, Otomatis & pengurang mata merah, lampu kilat, Sinkronisasi Lam- bat, Lampu Kilat Nonaktif - Jangkauan: Lebar : 0,3m ~ 4,0m, Tele : 0,5m ~ 2,1m - Waktu Isi Ulang: Kira-kira 5,5 detik
Ketajaman	- Lembut +, Lembut, Normal, Jelas, Jelas +
Efek Warna	- Normal, Hitam Putih, Sepia, Merah, Hijau, Biru, Negatif, Warna Kustom
Imbangan Putih	- Otomatis, Siang, Mendung, Fluorescent_H, Fluorescent_L, Tungsten, Custom
Rekam Suara	- Perekaman Suara (maks. 10 jam) - Memo Suara pada Gambar Diam (maks. 10 detik)
Pencantuman Tanggal	- Tanggal, Tanggal & Jam, Non-aktif (dapat dipilih pemakai)

Pengambilan Gambar - Gambar Diam

Mode: Otomatis, Program, Manual, DIS, Panduan Bantuan Foto, Potret, Adegan Adegan: Malam, Anak, Lanskap, Close Up, Tulisan, Senja, Fajar, Cahaya Latar, Kembang Api, Pantai & Salju - Pengatur waktu : 10 detik, 2 detik, Dobel, Pengatur Waktu Gerak

Spesifikasi

- Cuplikan Film · Dengan audio (waktu perekakan: bergantung pada kapasitas memori) · Ukuran: 640x480, 320x240 · Frame rate: 30 fps, 15 fps · 3X Zoom Optis dan Zoom Tanpa Suara · Peregiditan Video (Tertanam): Jeda sewaktu perekaman, Pengambilan gambar diam
Penyimpanan	- Media · Memori internal: Memori flash 11MB · Memori eksternal (optional): Kartu MMC (Dijamin sampai dengan 1GB) Kartu SD (dijamin sampai dengan 2GB) Kartu SDHC (dijamin sampai dengan 4GB)
	- Format File · Gambar Diam: JPEG (DCF), EXIF 2.2, DPOF 1.1, PictBridge 1.0 · Klip Video: AVI(MJPEG) · Audio: WAV
	- Ukuran Gambar
S860
8M	7M	6M	5M	3M	1M
3264X	3264X	3264X	2592 X	2048X	1024X
2448	2176	1836	1944	1536	768
S760
7M	6M	5M	5M	3M	1M
3072X	3072X	3072X	2592 X	2048X	1024X
2304	2048	1728	1944	1536	768

• Kapasitas (Ukuran 256 MB)

·S860

	8M	7M	6M	5M	3M	1M
SANGAT BAIK	Sekitar 58	Sekitar 64	Sekitar 76	Sekitar 91	Sekitar 140	Sekitar 459
BAIK	Sekitar 83	Sekitar 132	Sekitar 151	Sekitar 179	Sekitar 269	Sekitar 600
NORMAL	Sekitar 118	Sekitar 186	Sekitar 195	Sekitar 252	Sekitar 372	Sekitar 744

·S760

	7"	6"	5"	5"	3"	1"
SANGAT BAIK	Sekitar 65	Sekitar 74	Sekitar 88	Sekitar 88	Sekitar 140	Sekitar 538
BAIK	Sekitar 130	Sekitar 147	Sekitar 173	Sekitar 173	Sekitar 274	Sekitar 710
NORMAL	Sekitar 190	Sekitar 205	Sekitar 248	Sekitar 248	Sekitar 372	Sekitar 744

Angka-angka ini diukur sesuai standar dari Samsung dan mungkin berbeb tergantung kepada kondisi pengambilan gambar dan setelan pada camera.

Tombol "E"

-Efek:Wama - Pengeditan: Ubah Ukuran, Putar, Warna

Pemutaran-ulang Gambar - Jenis: Gambar tunggal, Thumbnail, Peragaan multi Slide, Cuplikan Film

Antarmuka

• Konektor keluaran digital: USB 2.0
• Audio: Mono
• Output video: NTSC, PAL (dapat dipilih oleh pengguna) - Adaptor DC: 3,3V

Sumber Listrik	- Baterai utama: 2 x AA Alkaline - Baterai isi ulang: SNB-2512B KIT (optional) (2xAA Ni-MH Baterai & Pengisi Daya) ※ Baterai yang disertakan dapat bervaria-si bergantung pada wilayah penjalan.
Dimensi (LebarxTinggixKedalaman)	- 93 X 62 X 26,5mm (tidak termasuk bagian yang menonjol)
Berat	- Kurang lebih 123g (tanpa baterai dan kartu)
Suhu Operational	- 0 ~ 40°C
Kelembaban Operational	- 5 ~ 85%
Perangkat Lunak	- Samsung Master, Adobe Reader

Catatan: Spesifikasi ini dapat berubah tanpa pemberitahuan sebelumnya. Semua merek dagang adalah milik dari pemiliknya masing-masing.

Cara Membuang Produk Ini Secara Benar

Cara Membuang Produk Ini Secara Benar (Limbah Peralatan Listrik & Elektronik)

Eropa lainnya yang memiliki sistem pengumpulan yang

terpisah). Tanda ini yang ditampilkan pada produk dan literaturnya, menunjukkan bahwa produk ini tidak boleh

dibuang bersama-sama dengan sampah rumah tangga

jika sudah tidak terpakai. Untuk mencegah kemungkinan bahaya terhadap lingkungan dan kesehatan manusia akibat pembuangan limbah yang tidak terkontrol, pisahkan limbah ini dari jenis limbah lain dan lakukan daur ulang secara bertanggung jawab untuk mendorong penggunaan berkelanjutan dari sumber daya yang penting. Para pengguna produk rumah tangga harus menghubungi pihak penjual di mana mereka membeli produk ini, atau kantor pemerintah daerah setempat, untuk mendapatkan rincian mengenai di mana dan bagaimana mereka dapat membawa produk ini untuk dapat didaur ulang secara aman bagi lingkungan. Para pengguna bisnis harus menghubungi pemasok mereka dan memeriksa syarat dan kondisi dari kontrak pembelian. Produk ini tidak boleh dibuang dengan mencampurnya dengan sampah komersial lainnya.

Samsung Techwin peduli pada lingkungan dalam semua tahapan pabrikasi produknya untuk melestarikan lingkungan, dan mengambil sejumlah langkah untuk memberikan produk-produk yang lebih ramah lingkungan kepada para pelanggannya. Tanda Eco melambangkan keinginan Samsung Techwin dalam menciptakan produk-produk yang ramah lingkungan dan merupakan bukti bahwa produk telah memenuhi Arahan Pembatasan Bahan-Bahan Berbahaya Uni Eropa.
