IHP 7.5 C M IX - Mutfak davlumbazı INDESIT - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mutfak Davlumbazı
Marka	INDESIT
Model	IHP 7.5 C M IX
Boyutlar (Y x G x D)	61-82 x 69.8 x 50 cm
Hava Çıkış Çapı	150 mm (120 mm'ye uyarlanabilir)
Toplam Güç Tüketimi	160 W
Besleme Gerilimi	230 V
Ampul Tipi	Halojen 25 W (2 ampul)
Duy	G9
Hız Sayısı	3 hız + durdurma
Filtrasyon Tipi	Yıkanabilir metal yağ filtresi + isteğe bağlı aktif karbon filtresi
Gazlı ocak üzerindeki minimum mesafe	65 cm
Elektrikli ocak üzerindeki minimum mesafe	55 cm
Malzeme	Paslanmaz çelik
Montaj Tipi	Duvar veya tavan
Yağ filtrelerinin bakımı	Aylık temizlik (bulaşık makinesinde yıkanabilir)
Karbon filtresinin değiştirilmesi	Her 20 ayda bir
Onarılabilirlik	Yedek parçalar teknik servis aracılığıyla temin edilebilir

Sık sorulan sorular - IHP 7.5 C M IX INDESIT

Bir ocak üzerinde minimum montaj mesafesi nedir?

Minimum mesafe gazlı ocak üzerinde 65 cm, elektrikli ocak üzerinde 55 cm'dir. Her zaman ocağın talimatlarına uyun.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri ayda bir agresif olmayan bir deterjanla elde veya düşük sıcaklıkta bulaşık makinesinde temizlenir. Çıkarmak için çıkarma kolunu çekin.

Karbon filtresi ne sıklıkla değiştirilmelidir?

Karbon filtresi kullanıma bağlı olarak yaklaşık her 20 ayda bir değiştirilmelidir. Yıkanamaz veya yenilenemez.

Davlumbaz açılmazsa ne yapmalı?

Önce elektrik kesintisi olmadığını, bir hız seçildiğini ve devre kesicinin açık olduğunu kontrol edin. Sorun devam ederse, davlumbazı 5 saniyeliğine fişten çekin ve tekrar takın.

Halojen ampul nasıl değiştirilir?

Davlumbazın fişini çekin, yağ filtrelerini çıkarın, ardından küçük bir tornavida ile korumayı kaldırın. Eski ampulü halojen 25 W, G9 duy ile değiştirin. Korumayı kapatın.

Davlumbaz devridaim modunda çalışabilir mi?

Evet, aktif karbon filtre kiti (ayrı satılır) takılmalıdır. Davlumbaz havayı filtreler ve odaya geri verir. Kılavuzun 'Filtreli Versiyon' bölümüne bakın.

Egzoz borusunun çapı nedir?

Egzoz borusu çapı 150 mm (120 mm'ye düşürülebilir) olmalıdır. Mümkün olduğunca pürüzsüz ve az dirsekli bir boru kullanın.

Davlumbaz gazlı ocakla uyumlu mu?

Evet, ancak davlumbaz ile ocak arasında minimum 65 cm mesafe olmalıdır. Ayrıca ocağın kullanım kılavuzundaki talimatları da kontrol edin.

Motor nasıl sıfırlanır?

Davlumbazı kapatmak için çalışma sırasında T1 tuşuna basın. Davlumbaz çalışma sırasında durduysa, 5 saniyeliğine fişten çekin ve tekrar takın.

Cihazdaki üzeri çizili çöp kutusu sembolü ne anlama geliyor?

Bu sembol, cihazın evsel atıklarla birlikte atılmaması gerektiğini belirtir. Elektrikli ve elektronik ekipmanların geri dönüşümü için bir toplama noktasına bırakılmalıdır (WEEE).

KULLANIM KILAVUZU IHP 7.5 C M IX INDESIT

Bakım ve Temizlik, 61

Sorun Giderme, 62

Русский

Руководство по эксплуатации вытяжки

Содержание

Руководство по эксплуатации, 2

Предупреждения, 20

Сервисное обслуживание, 29

Монтаж, 63

Управление, 64

Техническое обслуживание и уход, 65

Неисправности и методы их устранения, 66

Украинский

! Bu kılavuzu ileride saklamak üzere saklayın. Üniteyi satarsanız, başkasına verirseniz veya başka bir yere taşırsanız, kılavuzun da ürünle birlikte verildiğinden/taşındığından emin olun. ! Talimatları dikkatle okuyun - talimatlar, kurulum, kullanım ve güvenlikle ilgili önemli bilgiler içerir. ! Ürünün mekanik donanımını veya çıkış borularını kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazının en üst kısmındaki pişirme aracı destek yüzeyi ile davlumbaz arasındaki mesafe en az şu kadar olmalıdır:

Davlumbaz bir gazlı set üstü ocağın üzerine kurulacaksa 65 cm, davlumbaz bir elektrikli set üstü ocağın üzerine kurulacaksa 55 cm.

Gazlı ocağın kurulum talimatlarında daha fazla bir mesafe belirtilmişse o mesafeye uyulmalıdır.

• Davlumbaz, pek çok duvar/tavan ile kullanılmaya uygun ankraj tapalarıyla verilmektedir. Ancak, ünite ağırlığını kaldırabilecek kapasiteye sahip olmaları gerektiğinden, bu malzemelerin montaj yapılacak duvara/tavana uygun olup olmadığı konusunda mutlaka yetkili bir teknisyene danışmanız gerekir.
• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynağına bağlamayın.
• Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.
• Üniteyi kurarken veya bakım yaparken mutlaka iş eldiveni kullanın.
• Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatlar kendilerine öğretilmeden veya bu kişinin gözetimi altında olmadan fiziksel, ruhsal veya akli durumları yeterli olmayan kişiler (çocuklar dahil) ya da gerekli bilgi ve tecrübeye sahip olmayan kişiler tarafından kullanılmamalıdır.
• Çocukların üniteyle oynamadıklarından emin olun.
• Üniteyi filtre takılı değilken asla çalıştırmayın!
• Açıkça bu şekilde bir talimat verilmemişse, davlumbazı asla bir destek olarak KULLANMAYIN.
• Davlumbaz gaz veya diğer yakıtlarla çalışan başka bir ekipmanla aynı anda kullanılıyorsa oda yeterince havalandırılmalıdır.
• Çekilen gaz, gazlı veya diğer yakıtlı ekipmanların yanma gazlarını tahliye etmek için kullanılan bir kanala verilmemelidir.
• Hava sızdırmazlığı ile ilgili: tüm talimatlara uyun.
• Davlumbazın altında alev olacak biçimde asla yemek pişirmeyin; alev filtreye hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.
• Kızgın yağın alev almadığını kontrol etmek için kızartma işleri sırasında ocağın başında durun.
• Duman tahliyesi konusundaki teknik ve güvenlik tedbirleriyle ilgili: tüm yerel yönetmeliklere uyun.
• Ürünü sık sık temizleyin (ayda en az bir defa ve bu kılavuzda verilen talimatlara uygun olarak).
• Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir.
• Ampulleri doğru takılı değilken davlumbazı asla çalıştırmayın - elektrik çarpması riski!
• İmalatçı, bu kılavuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangından sorumlu tutulamaz. Dikkat! Ünitenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldığında çok ısınabilir.

Bu kılavuzu ileride başvurmak üzere saklayın. Satış veya taşınma durumunda, kılavuzun ürünle birlikte olduğundan emin olun.

Bu durumda teknik destek müdahalesi gerekir.

Teknik servise başvurmadan önce:

• Arızanın bağımsız olarak giderilebildiğini kontrol ediniz;
• Aksaklığın giderilip giderilmediğini kontrol etmek için programı yeniden başlatınız.
• Giderilmediği takdirde, Yetkili Teknik Servise başvurunuz.

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• arıza tipi
• Sıcaklık ekranı üzerinde görülen mesaj
• cihazın modeli (Mod.)
• seri numarası (S/N) Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır.

Cihazın ömrü 10 yıldır.

servis

0212 444 50 10

servis

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.Ş.

Karahan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpoint-ariston.com.tr

RS

CepBnchoe obcnyxnbHne

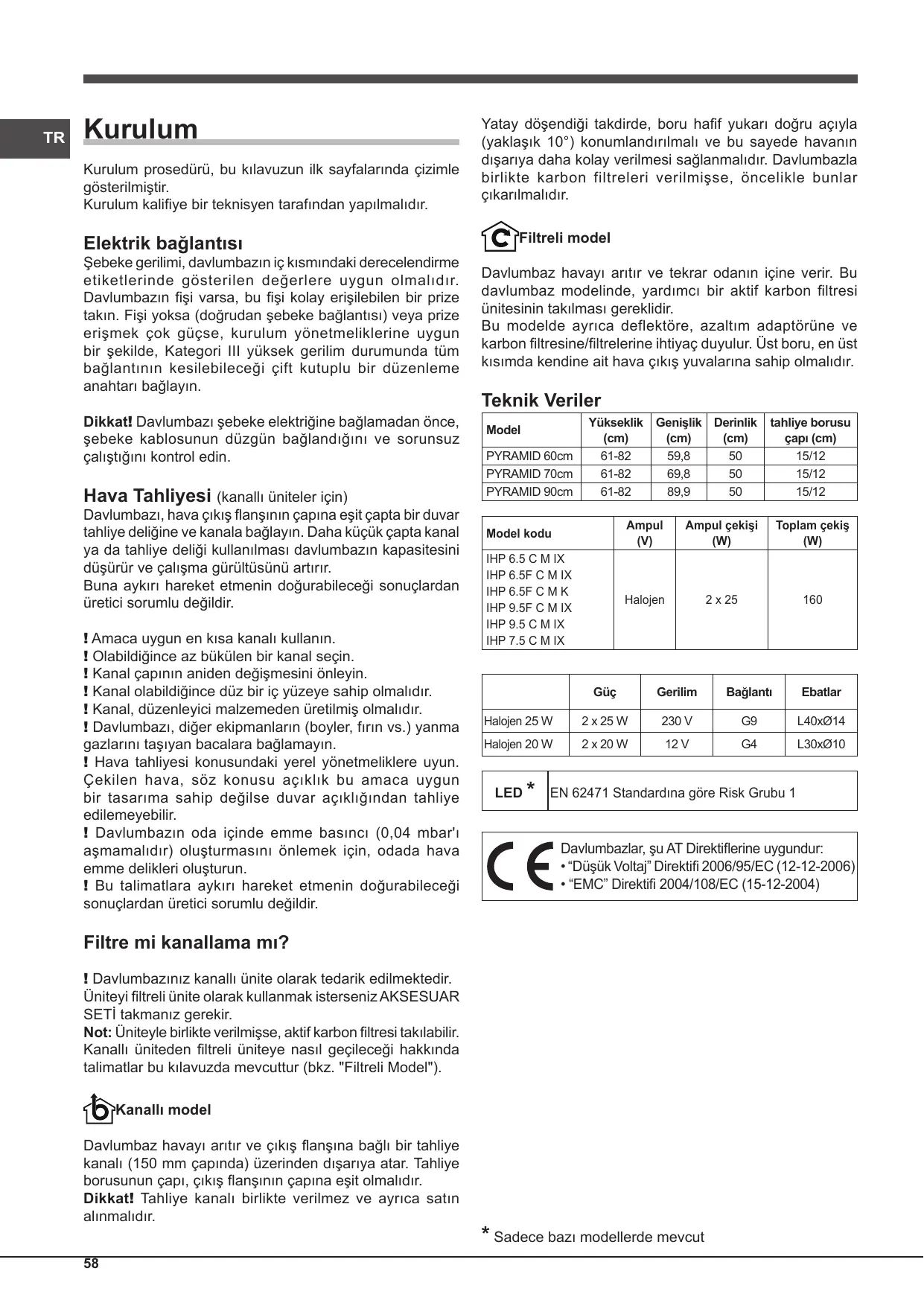

Kurulum prosedürü, bu kılavuzun ilk sayfalarında çizimle gösterilmiştir.

Kurulum kalifiye bir teknisyen tarafından yapılmalıdır.

Elektrik bağlantısı

Şebeke gerilimi, davlumbazın iç kısmındaki derecelendirme etiketlerinde gösterilen değerlere uygun olmalıdır. Davlumbazın fişi varsa, bu fişi kolay erişilebilen bir prize takın. Fişi yoksa (doğrudan şebeke bağlantısı) veya prize erişim zorsa, kurulum yönetmeliklerine uygun bir şekilde, Kategori I'e uygun yüksek gerilim durumunda: bağlantının kesilebileceği çift kutuplu bir düzenleme anahtarı kullanın.

Dikkat! Davlumbazı şebeke elektriğine bağlamadan önce, şebeke kablosunun düzgün bağlandığını ve sorunsuz çalıştığını kontrol edin.

Davlumbazı, hava çıkış flanşının çapına eşit çapta bir duvar tahliye deliğine ve kanala bağlayın. Daha küçük çapta kanal ya da tahliye deliği kullanılması davlumbazın kapasitesini düşürür ve çalışma gürültüsünü artırır.

Buna aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

! Amaca uygun en kısa kanalı kullanın. ! Olabildiğince az bükülen bir kanal seçin. ! Kanal çapının aniden değişmesini önleyin. ! Kanal olabildiğince düz bir iç yüzeye sahip olmalıdır. ! Kanal, düzenleyici malzemeden üretilmiş olmalıdır. ! Davlumbazı, diğer ekipmanların (boyler, fırın vs.) yanma gazlarını taşıyan bacalara bağlamayın. ! Hava tahliyesi konusundaki yerel yönetmeliklere uyun. Çekilen hava, söz konusu açıklık bu amaca uygun bir tasarıma sahip değilse duvar açıklığından tahliye edilemeyebilir. ! Davlumbazın oda içinde emme basıncı (0,04 mbar'ı aşmamalıdır) oluşturmasını önlemek için, odada hava emme delikleri oluşturun. ! Bu talimatlara aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

Filtre mi kanallama mı?

! Davlumbazınız kanallı ünite olarak tedarik edilmektedir. Üniteyi filtreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanız gerekir.

Not: Üniteyle birlikte verilmişse, aktif karbon filtresi takılabilir. Kanallı üniteden filtreli üniteye nasıl geçileceği hakkında talimatlar bu kılavuzda mevcuttur (bkz. "Filtreli Model").

Kanallı model

Davlumbaz, havayı arıtır ve çıkış flanşına bağlı bir tahliye kanalı (150 mm çapında) üzerinden dışarıya atar. Tahliye borusunun çapı, çıkış flanşının çapına eşit olmalıdır.

Dikkat! Tahliye kanalı birlikte verilmez ve ayrıca satın alınmalıdır.

Yatay döşenirse, boru hafif yukarı doğru bir açıyla (yaklaşık 10°) konumlandırılmalı ve bu sayede havanın dışarıya daha kolay verilmesi sağlanmalıdır. Davlumbazla birlikte karbon filtreleri verilmişse, öncelikle bunlar çıkarılmalıdır.

Filtreli model

Davlumbaz havayı arıtır ve tekrar odanın içine verir. Bu davlumbaz modelinde, yardımcı bir aktif karbon filtresi ünitesinin takılması gereklidir.

Bu modelde ayrıca deflektöre, azaltım adaptörüne ve karbon filtresine/filtrelerine ihtiyaç duyulur. Üst boru, en üst kısımda kendine ait hava çıkış yuvalarına sahip olmalıdır.

Teknik Veriler

Model	Yükseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borusu çapı (cm)
PYRAMID 60cm	61-82	59,8	50	15/12
PYRAMID 70cm	61-82	69,8	50	15/12
PYRAMID 90cm	61-82	89,9	50	15/12

Model kodu	Ampul(V)	Ampul ceksi(W)	Toplam ceksi(W)
IHP 6.5 CM IXIHP 6.5F CM IXIHP 6.5F CM KIHP 9.5F CM IXIHP 9.5 CM IXIHP 7.5 CM IX	Halojen	2 x 25	160

	Güç	Gerilim	Bağlanti	Ebatlar
Halojen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halojen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	EN 62471 Standardina güre Risk Grubu 1

E

Davlumbazlar, şu AT Direktiflerine uygundur:

"Düşük Voltaj" Direktifi 2006/95/EC (12-12-2006) - "EMC" Direktifi 2004/108/EC (15-12-2004)

PYRAMID kumandaları

Mekanik tuş takımı modeller

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

Dikkat! Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.

Ilik temizleme

• Koruyucu filmi çıkarın
• Nemli sünger ve az miktarda doğal sabunla temizleyin. Nemli bir bezle durulayın.
• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz çelikten imal edilmişse, metal parçaları da temizleyin.

Düzenli temizleme

Davlumbazın içi ve dışı düzenli olarak (en az yağ filtresine uyguladığınız bakım sıklığı kadar) temizlenmelidir. Nemli bir bez ve ılık suyla seyreltilmiş nötr sıvı deterjan kullanın. Aşındırıcı ürünler kullanmayın.

Uyarı: Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir. Talimatlara harfiyen uyun. Hatalı bakım yapılması ya da yukarıdaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın çıkmasından üretici sorumlu tutulamaz.

Yağ filtresine bakım uygulanması (A)

Yağ filtresi, yemek pişirme sırasında ortaya çıkan yağ parçacıklarını tutar; aşındırıcı olmayan bir deterjan kullanılarak elle veya düşük sıcaklıkta kısa bir bulaşık makinesi programında ayda en az bir kez yıkanmalıdır.

Yağ filtresini çıkarmak için yaylı kolu çekin. Bulaşık

makinesinde yıkandığı takdirde metal filtrenin rengi değişebilir, ancak bu durum filtrenin performansını etkilemez.

Karbon filtresine bakım uygulanması (B)

Karbon filtresi, yemek pişirme sırasında çıkan istenmeyen kokuları tutar. Filtre, yağ filtresinin kullanım sıklığına ve yemek pişirme alışkanlığına bağlı olarak belli bir süre sonra dolar (doyuma ulaşır). Filtre kartuşu en az yirmi ayda bir yenisiyle değiştirilmelidir.

Bu filtre YIKANAMAZ ve TEKRAR KULLANILAMAZ

Sökme: Filtreyi emme tertibatından sökmek için 90° döndürün.

Takma: Aktif karbon filtreyi emme tertibatına takın ve 90° döndürerek yerine sabitleyin.

Ampullerin değiştirilmesi

Ünitenin fişini çekin ve yağ filtresini çıkarın.

Dikkat! Dokunmadan önce ampullerin soğuk olduğundan emin olun.

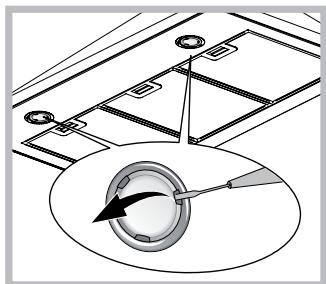

1. Düz uçlu küçük bir tornavida vb. ile bastırıp dışarı iterek koruyucuyu sökün.
2. Arızalı ampulü değiştirin. Sadece aynı tipte ampuller kullanın (detaylı bilgi için, aşağıdaki kılavuzda verilen teknik verilere bakın).
3. Koruyucuyu tekrar takın (içeri doğru bastırın).

Lambanın değiştirilmesi LED *

Davlumbaz, LED teknolojili bir aydınlatma sistemiyle donatılmıştır. LED lambalar konvansiyonel lambalara göre daha uzun hizmet ömrü, daha iyi aydınlatma ve daha az elektrik sarfiyatı sunar. Bunların değiştirilmesi için lütfen Teknik Destek Servisine başvurun.

Elektrik kablosu

Elektrik kablosu hasar görmüşse, olası risklerin önlenmesi için sadece üretici veya yetkili teknik servis tarafından değiştirilmelidir.

• Sadece bazı modellerde mevcut

ISKARTAYA ÇIKARMA

Bu cihaz, 2012/19/EC Atık Elektrikli ve Elektronik Ekipman (WEEE) direktifine uygun olarak işaretlenmiştir. Üniteyi DOĞRU bir şekilde iskartaya çıkaran bir kullanıcı, çevrenin ve halk sağlığının korunmasına katkıda bulunmuş olacaktır.

AEEY Yönetmeliğine uygundur

Ürün veya ürünle verilen dokümanlar üzerinde bulunan

sembolü, ürünün sıradan bir evsel atık olarak değerlendirilmemesi, elektrikli ve elektronik ekipmanlar için atık toplama hizmeti sunan bir tesise teslim edilmesi gerektiğini ifade etmektedir. Ürünü, atık imhası konusundaki yerel yönetmeliklere uygun bir şekilde elden çıkarın. Bu ürünün elleçlenmesi, geri kazanılması veya geri dönüştürülmesi hakkında detaylı bilgi almak için, yerel makamlara, evsel atık imha hizmeti sunan tesislere veya ürünü aldığınız yetkili satıcıya danışın.

Sorun Giderme

Kullanım sırasında herhangi bir sorun yaşamanız halinde, Teknik Servis'e başvurmadan önce aşağıdaki basit kontrolleri yapın:

Davlumbaz hiç çalışmıyorsa:

Şunları kontrol edin:

• üniteye güç verildiğini.
• bir hız seçimi yapıldığını.

Davlumbaz verimli çalışmıyorsa:

Şunları kontrol edin:

• seçili motor hızının ortaya çıkan duman ve buhar miktarını işleyebilecek kapasitede olduğunu.
• mutfağın, ünitenin hava çekebileceği şekilde yeterince havalandırıldığını.
• karbon filtresinin sağlam olduğunu (filtreli modelde).

Davlumbaz normal çalışma sırasında kapanıyorsa (duruyorsa):

Şunları kontrol edin:

• üniteye GPC verildiğini.
• devre kesicinin tetiklenmediğini.

Arızalı çalışma halinde, Teknik Servis'e başvurmadan önce makinenin fişini çekin ve 5 saniye bekledikten sonra tekrar takın. Arıza devam ederse Teknik Servis'e başvurun.
