IHP 7.5 C M IX - Keukenafzuigkap INDESIT - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	INDESIT
Model	IHP 7.5 C M IX
Afmetingen (H x B x D)	61-82 x 69,8 x 50 cm
Luchtafvoerdiameter	150 mm (aanpasbaar 120 mm)
Totaal opgenomen vermogen	160 W
Voedingsspanning	230 V
Lampsoort	Halogeen 25 W (2 lampen)
Voet	G9
Aantal snelheden	3 snelheden + stop
Type filtratie	Wasbaar metalen vetfilter + optioneel koolstoffilter
Minimale afstand boven een gasfornuis	65 cm
Minimale afstand boven een elektrisch fornuis	55 cm
Materiaal	RVS (roestvrij staal)
Type installatie	Muur of plafond
Onderhoud van de vetfilters	Maandelijkse reiniging (vaatwasserbestendig)
Vervangen koolstoffilter	Elke 20 maanden
Repareerbaarheid	Reserveonderdelen beschikbaar via klantenservice

Veelgestelde vragen - IHP 7.5 C M IX INDESIT

Wat is de minimale afstand tot het kookoppervlak?

De minimale afstand is 65 cm boven een gasfornuis en 55 cm boven een elektrisch fornuis. Houd altijd rekening met de aanbevelingen van het kooktoestel.

Hoe reinig ik de vetfilters?

De metalen vetfilters worden een keer per maand gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser op lage temperatuur. Trek aan de ontgrendelingshendel om ze te verwijderen.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer elke 20 maanden worden vervangen, afhankelijk van gebruik. Het kan niet worden gewassen of geregenereerd.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst of er geen stroomuitval is, of er een snelheid is geselecteerd en of de stroomonderbreker aan staat. Als het probleem aanhoudt, haal dan de stekker van de afzuigkap 5 seconden uit en steek deze er weer in.

Hoe vervang ik een halogeenlamp?

Haal de stekker uit de afzuigkap, verwijder de vetfilters, wrik dan met een kleine schroevendraaier de bescherming los. Vervang de oude lamp door een halogeenlamp 25 W, voet G9. Sluit de bescherming.

Kan de afzuigkap in recirculatiemodus werken?

Ja, u moet een actief koolstoffilterkit installeren (apart verkrijgbaar). De afzuigkap filtert de lucht en voert deze terug naar de kamer. Raadpleeg het gedeelte 'Filterversie' van de handleiding.

Wat is de diameter van de afvoerleiding?

De afvoerleiding moet een diameter hebben van 150 mm (reduceerbaar tot 120 mm). Gebruik een zo glad mogelijke leiding met zo min mogelijk bochten.

Is de afzuigkap compatibel met een gasfornuis?

Ja, maar u moet een minimale afstand van 65 cm aanhouden tussen de afzuigkap en het kooktoestel. Controleer ook de aanbevelingen in de handleiding van het kooktoestel.

Hoe reset ik de motor?

Druk tijdens gebruik op de toets T1 om de afzuigkap uit te schakelen. Als de afzuigkap tijdens gebruik is gestopt, haal dan de stekker 5 seconden uit en steek deze er weer in.

Wat betekent het symbool van de doorgekruiste vuilnisbak op het apparaat?

Dit symbool geeft aan dat het apparaat niet bij het huishoudelijk afval mag worden gegooid. Het moet worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparatuur (elektronisch afval).

GEBRUIKSAANWIJZING IHP 7.5 C M IX INDESIT

Gebruiksaanwijzing AFZUIGKAP

Inhoud

Gebruiksaanwijzing,2

Attentie,16

Service,29

Installatie,51

PYRAMID bediening,52

Onderhoud en verzorging,53

Storingen en oplossingen,54

Polski

! Het is belangrijk dat u deze handleiding bewaart zodate u hem te allen tjnde kurz raadplegen. Wanner u het apparaat verkoopt, weggeeft of wanner u verhuist, moet u Niet vergeten de handleiding bij het apparaat te doen.
! Lees de aanwijzingen aandachtig: er staat belangrijke informatatie in betreffende installmentie, gebruik eneiligkeit.
! Voer geen elektrische of mechanische wijzigingen op het apparaat uit, of op de afvoerleidingen.

Algemene veiligheid

• De minimum afstand:tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag Niet minder zichn dan:

65 cm als de kap boven een gaskookplaat is geinstalleerd
55 cm als de kap boven een elektrische kookplaat is geinstallerd.

Als de installment-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan.daaraan.

• Dekapis voorzienvanbevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het isECHTER noodzakelijk een gekwalificeerde technicus te raadplegen om te controeren of de wand of het plafond van geschikt materiaal zich gemaaakt. Deze要去en sterk genoeg zich om het gewicht van de afzuigkap te dragen.
• Belangrijk! Sluit het apparaat Niet aan op het elektriciteitsnet totdat de installmentie volledig is uitgevoerd.
• Haal de stekker uit het stopcontact ofzet de hoofdschakelaar in扣除 uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
• Gebruik werkhand Schoenen voor elke installmentie- of onderhoudshandeling.
• Het apparaat is nicht geschikt voor gebruik door kinderen of Personen met een beperkt sensorisch, fysiek of mentalaal vermogen of Personen met weinig ervaring of onvoldoende kennis, tenzij zij onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid.
• Er moet alsijd iemand controlleren dat kinderen nicht met het apparaat spelen.
• Gebruik het apparaat nooit als het vetfilter Niet goed is gemonteerd!
• De afzuigkap mag NOOIT als steunvlak worden gezruikt, tenzij dat uitdrukkelijk worden aangegeven.

• Het vertrek要去 over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten worden gebruikt die gas of andere brandstoffen verbranden.

• De afgezogen lucht mag nicht worden gekanaliseerd in een afvoerleiding die gebrukt worden voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.

• Houdt u aan de wetgeving betreffende de luchtafvoer.
• Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient THATAM absolutut te worden vermeden.
• We raden bovendien aan gefrituurde gerechten constant te controlleren, om zo te voorkomen dat de oververhitte olie vlam vat.
  V.w.b. de technische- en veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer,要去 u zich beslist houden aan hetgeen worden voorzien door de normen van deplaatselijke autoriteiten.
• We raden u aan het apparaat regelmatin te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening met hetgeen worden aangegeven in de onderhoudsinstructies van deze handleiding).
• Als u de aanwijzingen betreffende de reiniging van de kap en de verranging en reiniging van de filters nicht naleeft, kan er een brandrisico ontstaan.

• Gebruik de kap nicht zonder lampen of wonneer de lampen nicht juist gemonteerd zich, aangezien u een elektrische schok kurz krijgen.

• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand,veroorzaakt door het apparaat, als gevolg van het Niet naleven van de instructies die in deze handleiding worden beschreiben.

• Belangrijk! De zichtbare delen können zeer warm worden wanner ze worden gebrukt met kookelementen.

PL

Ostrzeżenia

Dit dient u door te gehen:

• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)

Deze staat informationie bevindt zich op het typeplaatje op het apparaat

PL

Serwis Techniczny

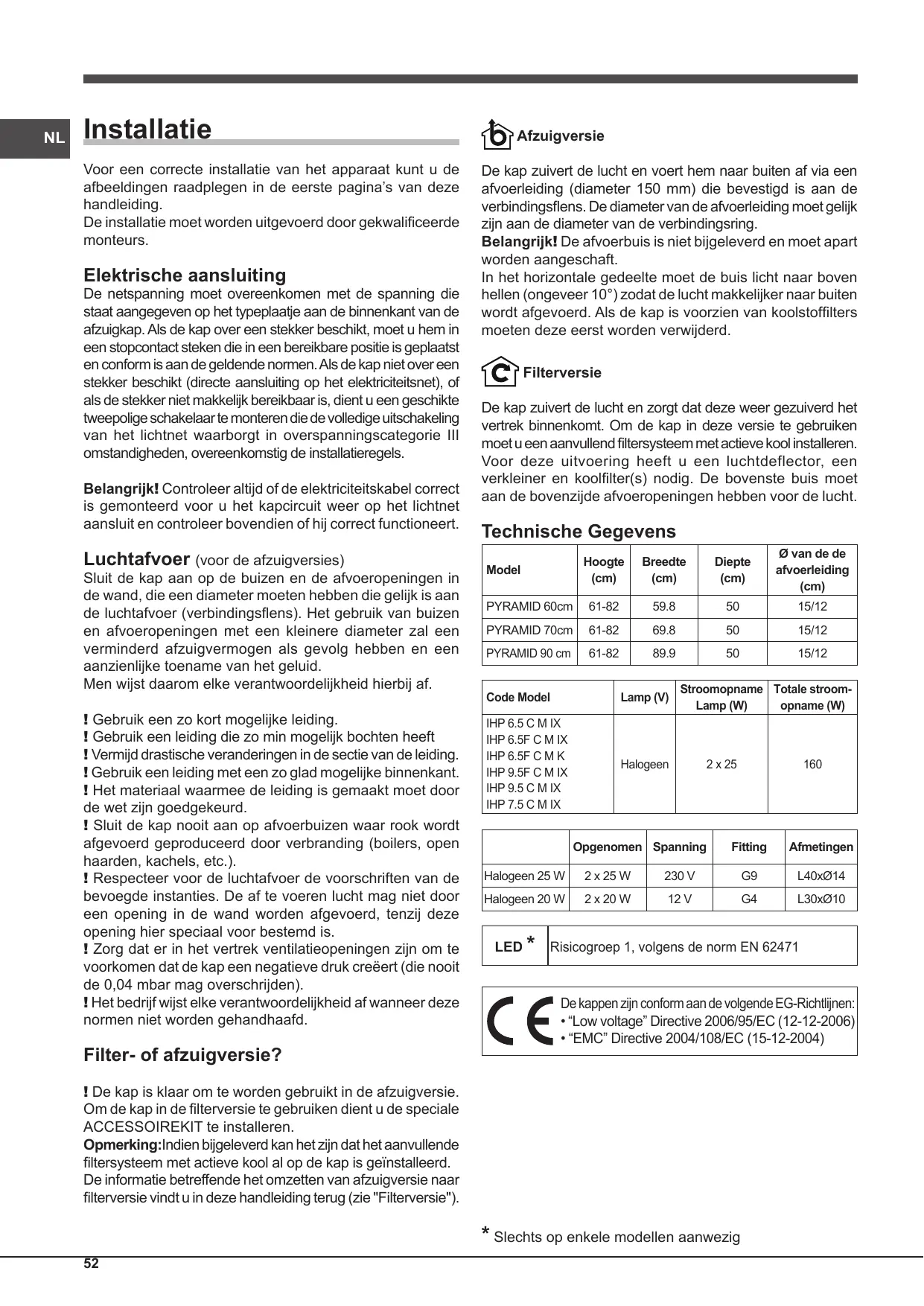

Voor een correcte installmentie van het apparaat kutu de afbeeldingen raadplegen in de eerste pagina's van.Deze handleiding.

De installmentie moet worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning要去 overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt,要去 u hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap Niet over een stekker beschicht (directe aansluiting op het elektriciteitsnet), of als de stekker Niet makkelijk bereikbaar is, dient u een geschiktte tweepolige schakelaar te monteren die de volledige uitschakeling van hetlichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installmenteregels.

Belangrijk! Controller altijd de elektriciteitskabel correct is gemonteerd voor u het kapcircuit wee por het lichtnet aansluit en controller bovendien of hij correct functioneert.

Luchtafvoer (voord de afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbindingsflens). Het gebruik van buizen en afvoeropeningen met een Kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst waarom elke verantwoordelijkheid hierbij af.

! Gebruik een zo kort möglichke leiding.
! Gebruik een leiding die zo min möglichk bochten heeft
! Vermijd drastische veranderingen in de sectie van de leiding.
! Gebruik een leiding met een zo glad möglichke binnenkant.
! Het materiaal waarmee de leiding is gemaakt要去 door de wet� goedgekeurd.
! Sluit de kap nooit aan op afvoerbuizen waar rook worden afgevoerd geprodueerd door verbranding (boilers, open haarden, kachels, etc.).
! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag Niet door een opening in de wand worden afgevoerd, tenzij deze opening hier specialaal voor bestemd is.
! Zorg dat er in het vertrek ventilatieopengen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden).
! Het bedrivij wijst elke verantwoordelijkheid af wanner deze normen nicht worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gebruiken dient u de speciale ACCESSSOIREKIT te installeren.

Opmerking:Indien bijgeleverd kan hetijken dat het aanvullende filtersystem met actieve kool al op de kap is geinstalleerd. De informatie betreffende het omzetten van afzuigversie maar filtriversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem waar buiten af via een afvoerleiding (diameter 150~mm ) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding要去gelijk zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is nicht bijgeleverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buislicht waar boven hellen (ongeveer 10^ ) zodate le lucht makkelijker waar buiten worden afgevoerd. Als de kap is voorzien van koolstoffilters要去en deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze weer gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken要去 u een aanvullend filtersystem met actieve kool installereren. Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis要去 aan de bovensijde afvoeroppeningen hebben voor de lucht.

Technische Gegevens

Model	Hoogte (cm)	Breedte (cm)	Diepte (cm)	Ø van de de afvoerleiding (cm)
PYRAMID 60cm	61-82	59.8	50	15/12
PYRAMID 70cm	61-82	69.8	50	15/12
PYRAMID 90 cm	61-82	89.9	50	15/12

Code Model	Lamp (V)	Stroomopname Lamp (W)	Totale stroom-opname (W)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K	Halogeneen	2 x 25	160
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX

	Opgenomen	Spanning	Fitting	Afmetingen
Halogeneen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogeneen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Risicogroep 1, volgens de norm EN 62471

De kappen zijn conform aan de volgende EG-Richtlijnen:

• Slechts op enkele modellen aanwezig

PYRAMID bediening

Als u op de knop drukt terwijl de afzuigkap aan is,.gaat.Deze overaarnde OFFstand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 3.

T5 ON/OFF lichten

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar inUIS uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschemfolie
• Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
• Spoel met een vochtige doek af
• Droog met een zachte doek. Als de kap van roestvrij staal is moet u de richting van de borsteling van het metaal volgen

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of verrangt). Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten.

Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de verranging van de filters Niet naleeft, kan er een brandrisico ontstaan. We adviseren u waarom de aanbevolen instructies op te volgen.

De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het Niet in acht nemen van bovenstaande aanwijzingen.

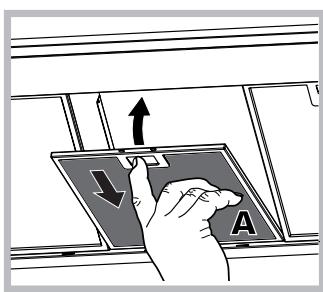

Onderhoud van de vetfilters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het moet minstens een keer per maand worden gereinigd met Niet agressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een korte afwascyclus.

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer wordt losgekoppeld. Als u het vetfilter in de vaatwasser wast zou dit{kunnen verkleuren.Dit wijzigt de prestaties er Niet van.

Onderhoud koolstoffilter (B)

Het koolstofffilter houdt de verwelende luchtjes dieijdens het koken vrijkomen vast. Het koolstofffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter worden gereinigd. In ieder geval moet de patroon minstens om de 20 maanden worden

vervangen.

Dit filter MAG NIET worden gewassen of hergebruikt

Demonteren: Druk de blokkeringaar de binnenkant toe en draai het filteraar beneden totdat de twee lipjes uit hun plaatskommen.

Montage: Haak het koolstofffilter vast door het eerst aan de achterkant teplaatsen, op het metalen lipje van de kap en er daarna op te drukken en het te sluiten.

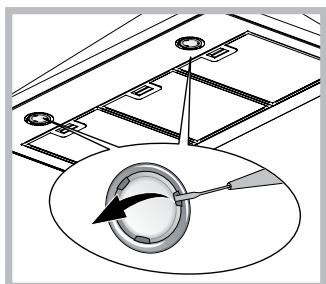

De lampen verrangen

Schakel het apparaat los van het Lichtnet en verwijder de vetfilters.

Belangrijk! Voor u de lampen aanraakt要去 u zich ervan verzekerden dat ze zijn afgekoeld.

1. Verwijder de bescherming m.b.v. eenkleine platte schroevendraaier of dergelijk gereedschap.

1. Vervang de beschadigde lamp. Gebruik alleen lampen met bezelfde eigenschappen (voormeer details ziedetechnische gegevens indeze handleiding).

2. Doe de bescherming wee dericht (bevestiging met klik).

De lampen verrangen LED *

De kap is uitgerust met een verlichtingssystem op basis van LED-technologie. De Leds garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijkking met tradionele lampen. Voor verranging van de leds kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden verrangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct worden verwijderd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor de omgeving en de gezondheid.

Het symbool op het apparaat of op de handleiding die bij het product worden geleverd, geeft aan dat dit apparaat Niet要去 worden behandeld als normala huisvuil, maar要去 worden afgeleverd bij een specifiek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens deplaatselijke normen voor afwalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recyclen van dit product要去 u contact opnemen met uw gemeentelijk reinigingsdienst of de winkkel waar u het product heeft aangeschaft

Storingen en oplossingen

Als iota's nicht lijkt te functioneren dient u, voor u de Servicedienst inschakelt, eerst deze eenvoudige controlesuit te voeren:

• er geen stroomonderbreking is.
  er wel een snuglheid is ingesteld.

Als de kap een zwak rendement heeft:

Controller of:

• De geseleterde motorsnelheid voldoende is voor de vrijgeveven hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.

• Het koolstofffilter nicht verbruikt is (kap in filterversie).

• Slechts op enkele modellen aanwezig

Als de kap uit is gegaanijdens een normale werkinq:

Controller of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanime nicht is ingeschakeld.

In het geval van eventuele storingen moet u, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekkeruit het stopcontact te halen en hem er opnieuw wee in te doen. Als de storing voortduurt moet u contact opnemen met de Servicedienst.
