IHP 7.5 C M IX - Exaustor de cozinha INDESIT - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	INDESIT
Modelo	IHP 7.5 C M IX
Dimensões (A x L x P)	61-82 x 69.8 x 50 cm
Diâmetro da saída de ar	150 mm (adaptável 120 mm)
Potência total absorvida	160 W
Tensão de alimentação	230 V
Tipo de lâmpada	Halógena 25 W (2 lâmpadas)
Casquilho	G9
Número de velocidades	3 velocidades + paragem
Tipo de filtragem	Filtro anti-gordura metálico lavável + filtro de carvão ativo opcional
Distância mínima acima de uma placa a gás	65 cm
Distância mínima acima de uma placa elétrica	55 cm
Material	Inox (aço inoxidável)
Tipo de instalação	Parede ou teto
Manutenção dos filtros anti-gordura	Limpeza mensal (máquina de lavar louça possível)
Substituição do filtro de carvão	A cada 20 meses
Reparabilidade	Peças sobressalentes disponíveis através do serviço pós-venda

Perguntas frequentes - IHP 7.5 C M IX INDESIT

Qual é a distância mínima de instalação acima de uma placa de cozinha?

A distância mínima é de 65 cm acima de uma placa a gás e 55 cm acima de uma placa elétrica. Respeite sempre as recomendações da placa de cozinha.

Como limpar os filtros anti-gordura?

Os filtros anti-gordura metálicos são limpos uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar louça a baixa temperatura. Puxe a pega de desengate para os retirar.

Com que frequência deve substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente, conforme a utilização. Não pode ser lavado nem regenerado.

O que fazer se o exaustor não ligar?

Verifique primeiro se não há corte de energia, se uma velocidade foi selecionada e se o disjuntor está na posição. Se o problema persistir, desligue o exaustor 5 segundos e volte a ligar.

Como substituir uma lâmpada halógena?

Desligue o exaustor, retire os filtros anti-gordura, faça alavanca na proteção com uma pequena chave de fendas. Substitua a lâmpada usada por uma lâmpada halógena 25 W, casquilho G9. Feche a proteção.

O exaustor pode funcionar em modo de recirculação?

Sim, é necessário instalar um kit de filtragem de carvão ativado (vendido separadamente). O exaustor filtra o ar e devolve-o à divisão. Consulte a secção 'Versão filtrante' do manual.

Qual é o diâmetro do duto de evacuação?

O duto de evacuação deve ter um diâmetro de 150 mm (redutível para 120 mm). Utilize um duto o mais liso possível com o mínimo de curvas.

O exaustor é compatível com uma placa de cozinha a gás?

Sim, mas é necessário respeitar uma distância mínima de 65 cm entre o exaustor e a placa de cozinha. Verifique também as recomendações do manual da placa.

Como reiniciar o motor?

Prima a tecla T1 durante o funcionamento para desligar o exaustor. Se o exaustor parou durante o funcionamento, desligue-o 5 segundos e volte a ligar.

O que significa o símbolo do caixote do lixo riscado no aparelho?

Este símbolo indica que o aparelho não deve ser deitado no lixo doméstico. Deve ser depositado num ponto de recolha para reciclagem de equipamentos elétricos e eletrónicos (REEE).

MANUAL DE UTILIZADOR IHP 7.5 C M IX INDESIT

Instruções para a'utilisation

EXAUSTOR

Índice

Instruções para a'utilisation,1

Advertências,14

Assistência,28

Instalacao,47

Comandos PYRAMID,48

Manutenção e custado,49

Anomalias e soluções,50

DE

Deutsch

! É importante guardar este manual para poder consulá-lo a qualquermomento. Em caso de vend,cessão outransferência, assegure-se de que este permanece jinto com o produits.
! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segança.
! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conduitas de descarga.

Segança geral

• A distência minima entre a superficie de suporte dos recipientes no disposicao de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una placà de cozedura a gás

55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do dispositalo de cozedura a gás especialism um distência maior, é necessário considerá-la.

• O exaustor dispõe debuchas de fixação adequadas à maior das paredes/ tectos.
  Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atença! Não ligue o aparecido à rede electrica até que a instalação está totalmente conclusão.
• Antes de qualquer operacao de limpeza ou manutencao, desligue o exaustor da rede eletrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutençao, utiliser luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/oumentais reduzidas ou sem experiência e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utiliser o produit sem)."gordura correctamente instalado!

• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indentação expressa em contrário.

• O local deve dispar de ventilacao suficiente quando o exaustor éutilizzato em simultaneo com outros apareiros que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumes produzidos por apareiros de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozhar alimentos em chama livre sob o exaustor; a'utilização de chamas livres danifica os filtros e pode provocar incéndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para fazer que o oleo aquecido entre em combustão.
• Emleysaoasmedidastecnicasedesegurancaaadoptarparaadescargadosfumos,siga escrupulosamenteosregulamentosdas autoridadeslocaiscompetentes.
• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incério.

• Não utilizes ou deixa r o exaustor sem lâmpadas correctamente montadas, por possível risco de何时e eletrico.

• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelholderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acessíveis podem fazer muito quentes se utilizesas com apareiros de cozedura.

DE

Hinweise

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
  o modelo daquina (Mod.);
• o número de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

DE

Kundendienst

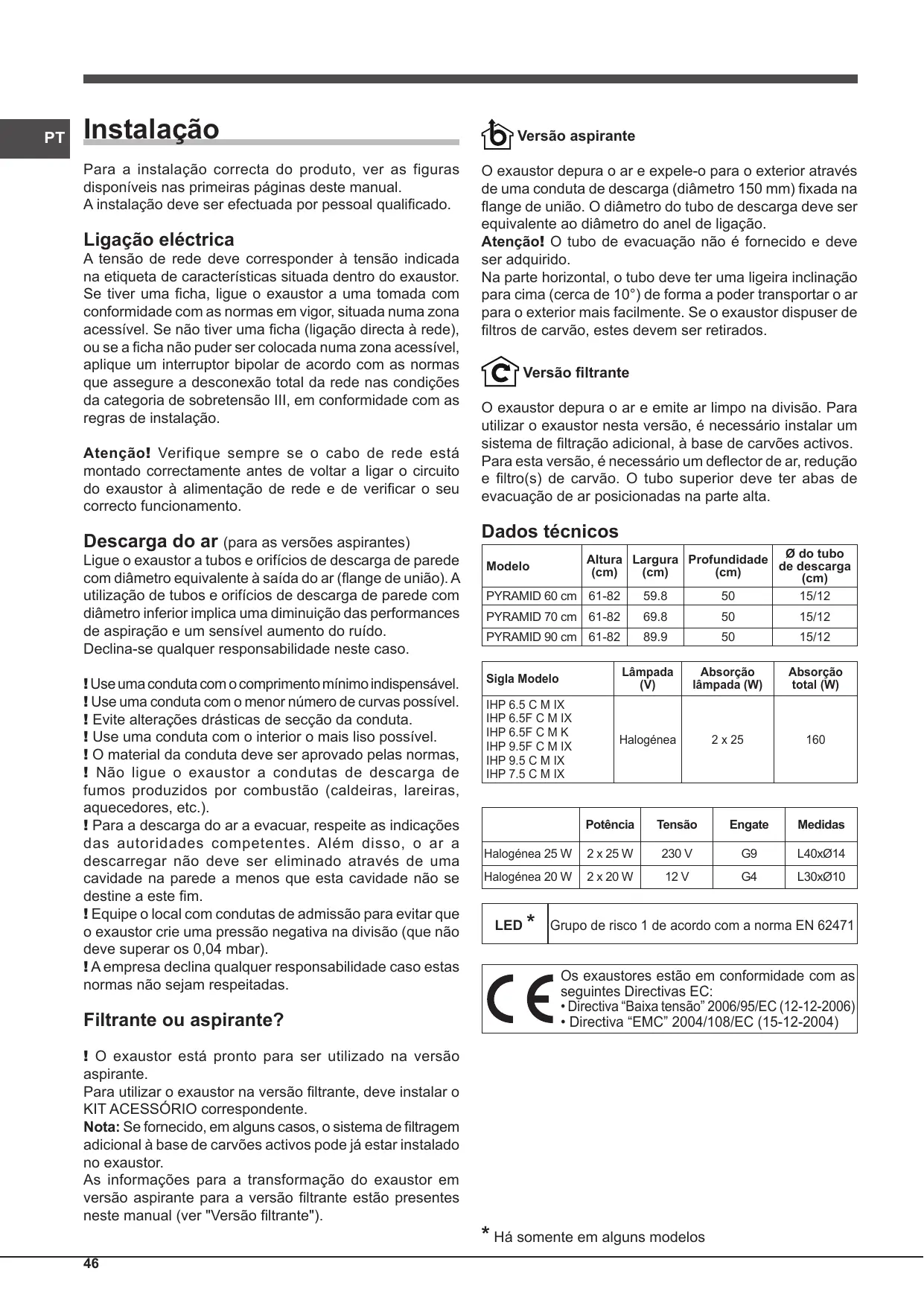

Para a instalação correcta do produits, ver as figuras disponíveis nas primeiras páginases deste manual.

A instalação deve ser efectuada por pessoalrialquificado.

Ligação électrique

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que asseguire a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado corremente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verficar o seu correto functionality.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orificios de descarga de parede com diametro equivalente à saída do ar (flange de união). A utilizesçao de tubos e orificios de descarga de parede com diametro inferior implicá uma diminuição das performances de aspiração e um sensivel aumento do ruído.

Declina-se qualquer responsabilitadede neste caso.

!Use una conduita con o comprimento minimo indispensable.
! Use una conduita con o menor número de curvas posível.
! Evite alteracoes drasticas de seccao da conduita.
! Use una conduita con o interior o mais liso possível.
! O material da conduita deve ser aprovado pelas normas,
! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.
Equipe o local com conduitas de admissao para出击 que o exaustor crie uma pressao negativa na divisao (que nao deve superar os 0,04 mbar).
!A Empresa declina qualquer responsabilitadce caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exhaustor está pronto para serutilizando na versao aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Note: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carõeses activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante está presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de una conducja de descarga (diámetro 150 mm) fixada na flange de união. O diámetro do tubo de descarga deve ser equivalente ao diámetro do anel de ligação.

Atença! O tubo de evacuação não é fornecido e deveser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o ar para o exterior mais fácilmente. Se o exaustor dispuser de filtros de carvão,"These devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisao. Para utilizes o exaustor esta versao, é necessario instalar umsystema de filtracao adiconal, a base de carvoes activos.

Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados技术和

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
PYRAMID 60 cm	61-82	59.8	50	15/12
PYRAMID 70 cm	61-82	69.8	50	15/12
PYRAMID 90 cm	61-82	89.9	50	15/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
IHP 6.5 C M IXIHP 6.5F C M IXIHP 6.5F C M KIHP 9.5F C M IXIHP 9.5 C M IXIHP 7.5 C M IX	Halogénea	2 x 25	160

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE	Os exaustores está em conformidade com as seguides Direitasvas EC: • Direiva “Baixa tensão” 2006/95/EC (12-12-2006) • Direiva “EMC” 2004/108/EC (15-12-2004)

• Ha somente em algunos modelos

Comandos PYRAMID

Modelos com panei de botões mecânicos

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

IHP 9.5 CM IX - IHP 7.5 CM IX

T1

T2

T3

T4

T5

T1 Reset motor

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as能得到 de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequência com que executa a manutençao dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparecido e da substituição dos filtros implicá risco de incência. Recomendamos que signa as instruções sugeridas. Declina-se qualquer responsabilité por eventuels danos ao motor ou incêndios provocados por uma manutenção Incorrecta ouleo incumprimento das advertências acima.

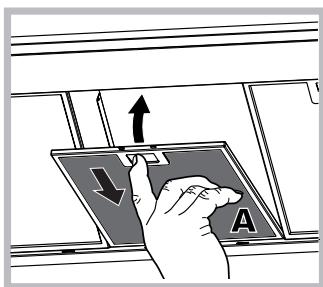

Manutenção dos filtros de gorduras (A)

O filtró de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos,manualmente ou na区内a de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desercaixe de mola. Com a lavagem na máquina de lavar louça, o FILTER de gorduras metalico pode perdier a cor, mas o desempenho de filtragem não sofre alterações.

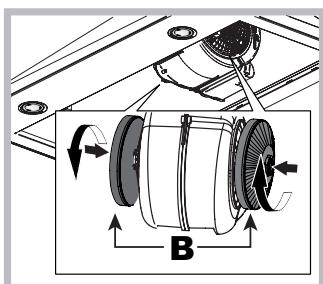

Substituição do FILTER de carvalho (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A sutação do filtro de carvão verifica-se àspm um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro NAO pode ser lavado ou regenerado.

Desmontagem: rode o fazer a 90^ para desencaixa-lo do grupo aspirante.

Montagem: Insira o filtro de carões activos no equipo aspirante e rode a 90^ para fixá-lo.

Substituição das lampadas

Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

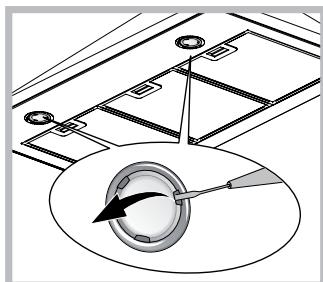

1. Retire a proteção utilizing como alavanca uma chave de parafudos de corte pequena ou uma ferramenta semelhante.

1. Substitua a lampada danificada. Utilize apenas lampadas com as masmas caracteristicas das lampadas danificadas
   (para mais informações, consulte os dados tecnicos presentes no manual segunte).
2. Volte a fechar a protecao (fixacao por encaixe).

Substituição das lampadas LED*

O exhaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao às lâmpadas tradiconais. Para fazer à substituição, contacte o的服务de assistência.

• Ha somente em algunos modelos

Cabo electrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu的服务 de assistência técnica, de forma a fazer todos os riscos.

ELIMINAGAO

Este aparecido está em conformidade com a Directa Europea 2012/19/EC, Resíduos de Equipamentos Eléctricos e Eletrónicos (REEE). Ao assegurar que este produit é eliminado correctamente, o utilizes contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*símbolo presente no produits ou na documentação de accompaniesamento significa que este produit não deve ser tratado como lixo dométrico e deve ser entrega jusqu do punto de recolha para reciclagem de apareiros electricos e electrónicos adequado. Elimine-o seguido as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produits, contacte o departamento local adequado, o服务于de recolha de lixo dométrico ou a loja onde adquiriu o produits.

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efectue os seguiços controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe una quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapes libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o FILTER de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funciona normal:

Verifique se:

• não existe una quebra de corrente.
• o disposicao de interrupcao omnipolar não foi activado.

Em caso de eventuels anomalias de funciona, antes de ser dirigir ao service de Assistencia, desluge o aparecido da alimentacao eletrica durantethoseiros 5 segculos, retirando a ficha da tomada, e voltte a ligao. Caso a anomalia ainda se verificque, contacte o service de assistencia.

Installation
