IHP 7.5 C M IX - Cappa da cucina INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	INDESIT
Modello	IHP 7.5 C M IX
Dimensioni (A x L x P)	61-82 x 69.8 x 50 cm
Diametro uscita aria	150 mm (adattabile 120 mm)
Potenza totale assorbita	160 W
Tensione di alimentazione	230 V
Tipo di lampadina	Alogena 25 W (2 lampadine)
Attacco	G9
Numero di velocità	3 velocità + arresto
Tipo di filtrazione	Filtro antigrasso metallico lavabile + filtro a carbone attivo opzionale
Distanza minima sopra un piano cottura a gas	65 cm
Distanza minima sopra un piano cottura elettrico	55 cm
Materiale	Acciaio inox (acciaio inossidabile)
Tipo di installazione	A parete o a soffitto
Manutenzione dei filtri antigrasso	Pulizia mensile (lavastoviglie possibile)
Sostituzione filtro a carbone	Ogni 20 mesi
Riparabilità	Ricambi disponibili tramite assistenza

Domande frequenti - IHP 7.5 C M IX INDESIT

Qual è la distanza minima di installazione sopra un piano cottura?

La distanza minima è di 65 cm sopra un piano a gas e 55 cm sopra un piano elettrico. Rispettare sempre le indicazioni del piano cottura.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si puliscono una volta al mese con un detergente non aggressivo, a mano o in lavastoviglie a bassa temperatura. Tirare la maniglia di sgancio per rimuoverli.

Con quale frequenza va sostituito il filtro a carbone?

Il filtro a carbone deve essere sostituito circa ogni 20 mesi, in base all'uso. Non può essere lavato né rigenerato.

Cosa fare se la cappa non si accende?

Verificare prima che non ci sia un interruzione di corrente, che sia stata selezionata una velocità e che l'interruttore sia in posizione. Se il problema persiste, scollegare la cappa per 5 secondi e ricollegarla.

Come sostituire una lampadina alogena?

Scollegare la cappa, rimuovere i filtri antigrasso, poi fare leva sulla protezione con un piccolo cacciavite. Sostituire la lampadina usata con una lampadina alogena 25 W, attacco G9. Richiudere la protezione.

La cappa può funzionare in modalità ricircolo?

Sì, è necessario installare un kit di filtraggio a carbone attivo (venduto separatamente). La cappa filtra l'aria e la rimette nella stanza. Consultare la sezione 'Versione filtrante' del manuale.

Qual è il diametro del condotto di evacuazione?

Il condotto di evacuazione deve avere un diametro di 150 mm (riducibile a 120 mm). Utilizzare un condotto il più liscio possibile con un minimo di curve.

La cappa è compatibile con un piano cottura a gas?

Sì, ma è necessario rispettare una distanza minima di 65 cm tra la cappa e il piano cottura. Verificare anche le indicazioni del manuale del piano.

Come resettare il motore?

Premere il tasto T1 durante il funzionamento per spegnere la cappa. Se la cappa si è fermata durante il funzionamento, scollegarla per 5 secondi e ricollegarla.

Cosa significa il simbolo del cestino barrato sull'apparecchio?

Questo simbolo indica che l'apparecchio non deve essere gettato con i rifiuti domestici. Deve essere depositato in un punto di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche (RAEE).

MANUALE UTENTE IHP 7.5 C M IX INDESIT

Istruzioni per l'uso

CAPPA

Sommario

Istruzioni per l'uso, 1

Avvertenze, 9

Assistenza, 28

Installazione, 31

Comandi PYRAMID, 32

Manutenzione e cura, 33

Anomalie e rimedi, 34

ES

Espanol

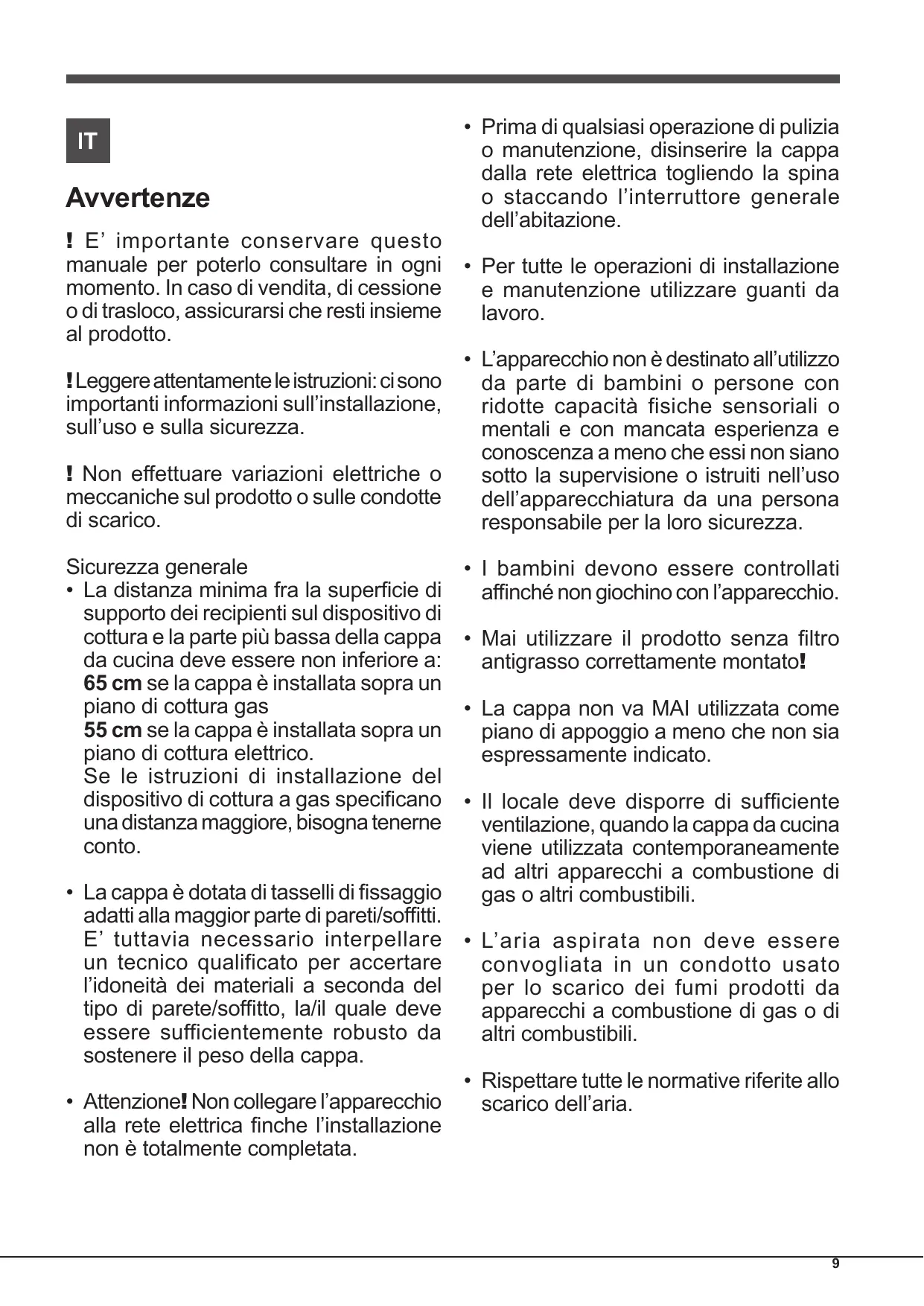

È importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un piano di cottura a gas.

55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

• La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

È tuttavia necessario interpellare un tecnico qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, il quale deve essere sufficientemente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Rispettare tutte le normative riferite allo scarico dell'aria.
• È severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
• Si consiglia di tenere sotto costante controllo la cottura di cibi tramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentemente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, come espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura.

Avvertenze

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

Il tipo di anomalia; Il modello della macchina (Mod.) Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Assistenza

Per la corretta installazione del prodotto vedere le figure disponibili nelle prime pagine di questo libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta delle caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un sensibile aumento della rumorosità. Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con il minor numero di curve possibile. ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l'interno più liscio possibile. ! Il materiale del condotto deve essere APPROVATO normativamente. ! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.). ! Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a quello scopo. ! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Filtrante o Aspirante?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenute in questo manuale (vedi "Versione filtrante").

Versione aspirante

La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico (diametro 150mm) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente. Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Per questa versione è necessario deflettore aria, riduzione e filtro/i carbone. Il tubo superiore deve avere le asole di evacuazione aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
PYRAMID 60cm	61-82	59.8	50	15/12
PYRAMID 70cm	61-82	69.8	50	15/12
PYRAMID 90cm	61-82	89.9	50	15/12

Sigla Modello	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX	Alogena	2 x 25	160
IHP 9.5 C M IX
IHP 7.5 C M IX

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40xØ14
Alogena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Gruppo di Rischio 1 secondo norma EN 62471

CE	Le cappe sono conformi alle seguenti Direttive EC: •“Low voltage” Directive 2006/95/EC (12-12-2006) •“EMC” Directive 2004/108/EC (15-12-2004)

Comandi PYRAMID

Modelli con pulsantiera meccanica

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 ON/OFF luci

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
• Eliminare le impurità con una spugna umida e poco sapone neutro. Risciacquare con un panno umido.
• Asciugare con un panno morbido; se la cappa è inox, seguire la satinatura del metallo.

Pulizia periodica

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

• Presente solo in alcuni modelli

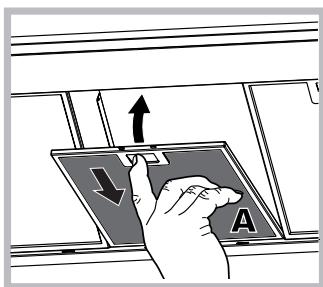

Manutenzione dei filtri antigrasso (A)

Il filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura; esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature e a ciclo breve. Per smontare il filtro grassi, tirare la maniglia di sgancio

a molla. Con il lavaggio in lavastoviglie il filtro antigrasso metallico potrebbe scolorirsi, ma le sue performance di filtraggio non variano.

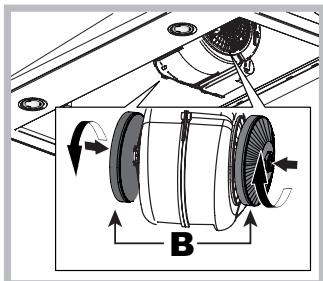

Manutenzione del filtro al carbone (B)

Il filtro al carbone trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro al carbone si verifica più o meno rapidamente, a seconda del tipo di cucina e della regolarità della pulizia del filtro antigrasso. In ogni caso è necessario sostituire la cartuccia al

massimo ogni venti mesi.

Questo filtro NON può essere lavato o rigenerato.

Smontaggio: ruotare il filtro di 90° in modo da poterlo sganciare dal gruppo aspirante.

Montaggio: inserire il filtro a carboni attivi sul gruppo aspirante e ruotare di 90° per fissarlo.

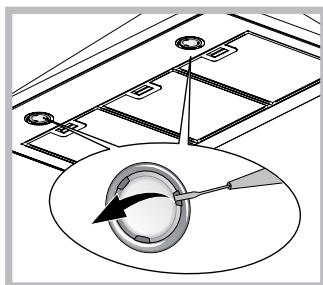

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica e rimuovere i filtri antigrasso.

Attenzione! Prima di toccare le lampade, sincerarsi che siano fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quelle danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libretto).

1. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED *

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono un'illuminazione ottimale, una durata maggiore e un minore consumo rispetto alle lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiato, esso può essere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenire ogni rischio.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

Se la cappa non funziona:

Verificare che:

non c'è interruzione di corrente. - è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale

funzionamento:

Verificare che:

non c'è interruzione di corrente. - il dispositivo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Installazione
