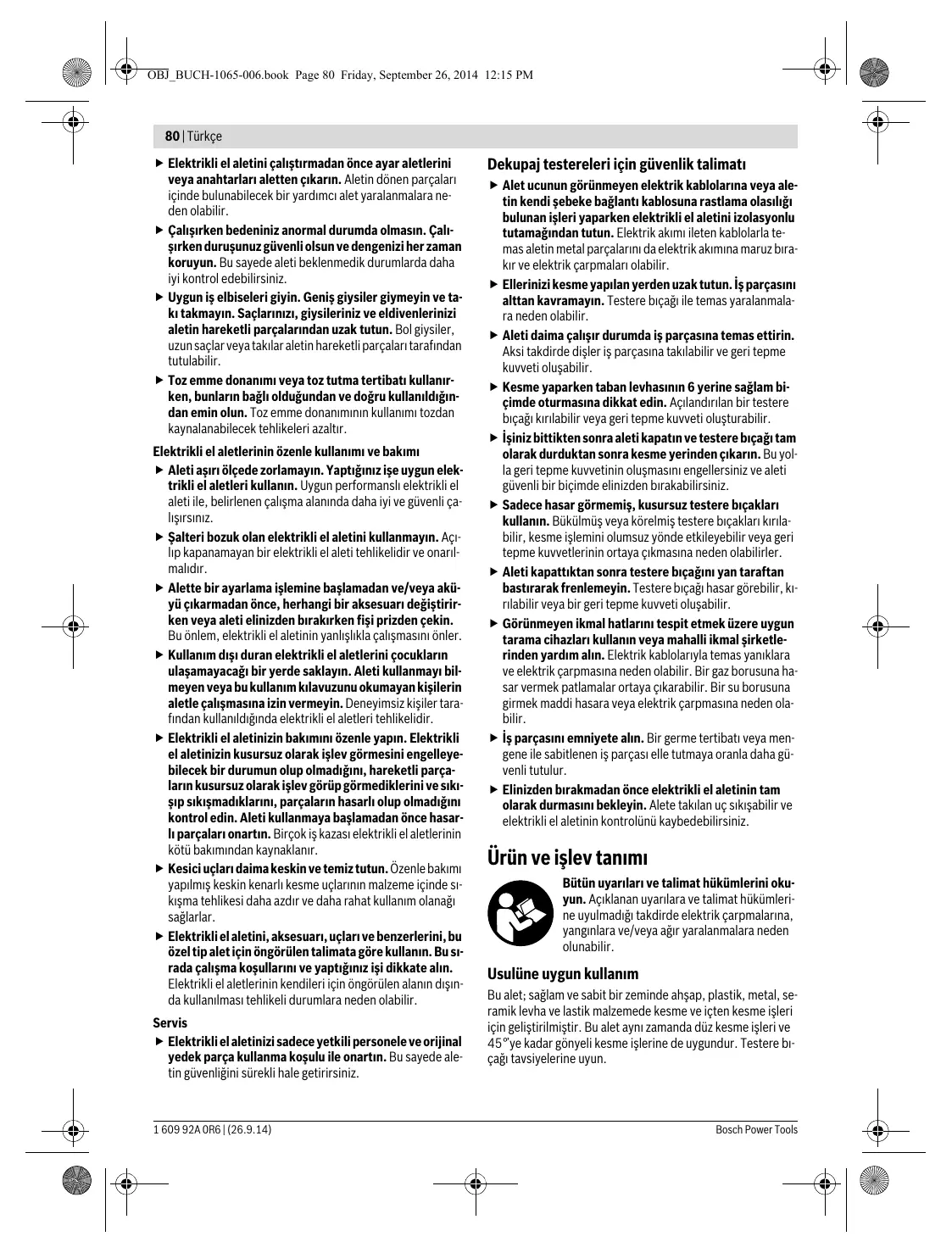

Türkçe Güvenlik Talimatı Elektrikli El Aletleri İçin Genel Uyarı Talimatı UYARI Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır. Bosch Power Tools

Çalışma yeri güvenliği  Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir.  Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.  Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Elektrik Güvenliği  Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.  Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.  Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır.  Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.  Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.  Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır. Kişilerin Güvenliği  Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.  Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azalttır.  Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. 1 609 92A 0R6 | (26.9.14)

OBJ_BUCH-1065-006.book Page 80 Friday, September 26, 2014 12:15 PM

80 | Türkçe  Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.  Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.  Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.  Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. Elektrikli el aletlerinin özenle kullanımı ve bakımı  Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız.  Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.  Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.  Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.  Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.  Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.  Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir. Servis  Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

1 609 92A 0R6 | (26.9.14)

Dekupaj testereleri için güvenlik talimatı  Alet ucunun görünmeyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Elektrik akımı ileten kablolarla temas aletin metal parçalarını da elektrik akımına maruz bırakır ve elektrik çarpmaları olabilir.  Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını alttan kavramayın. Testere bıçağı ile temas yaralanmalara neden olabilir.  Aleti daima çalışır durumda iş parçasına temas ettirin. Aksi takdirde dişler iş parçasına takılabilir ve geri tepme kuvveti oluşabilir.  Kesme yaparken taban levhasının 6 yerine sağlam biçimde oturmasına dikkat edin. Açılandırılan bir testere bıçağı kırılabilir veya geri tepme kuvveti oluşturabilir.  İşiniz bittikten sonra aleti kapatın ve testere bıçağı tam olarak durduktan sonra kesme yerinden çıkarın. Bu yolla geri tepme kuvvetinin oluşmasını engellersiniz ve aleti güvenli bir biçimde elinizden bırakabilirsiniz.  Sadece hasar görmemiş, kusursuz testere bıçakları kullanın. Bükülmüş veya körelmiş testere bıçakları kırılabilir, kesme işlemini olumsuz yönde etkileyebilir veya geri tepme kuvvetlerinin ortaya çıkmasına neden olabilirler.  Aleti kapattıktan sonra testere bıçağını yan taraftan bastırarak frenlemeyin. Testere bıçağı hasar görebilir, kırılabilir veya bir geri tepme kuvveti oluşabilir.  Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerinden yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir.  İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.  Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Ürün ve işlev tanımı Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Usulüne uygun kullanım Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal, seramik levha ve lastik malzemede kesme ve içten kesme işleri için geliştirilmiştir. Bu alet aynı zamanda düz kesme işleri ve 45°’ye kadar gönyeli kesme işlerine de uygundur. Testere bıçağı tavsiyelerine uyun.

OBJ_BUCH-1065-006.book Page 81 Friday, September 26, 2014 1:57 PM Türkçe | 81

Şekli gösterilen elemanlar

12 13 14 15 16 17 18 19 20 21 22

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır. 1 Açma/kapama şalterinin kilitlenmesi 2 Açma/kapama şalteri 3 Emme hortumu* 4 Emme rakoru 5 Testere bıçağı gözü 6 Taban levhası 7 Pandül hareket ayar kolu 8 Talaş üfleme tertibatı şalteri 9 Emme kapağı 10 Kesme hattı kontolü tabanı “Cut Control” 11 Kesme hattı kontrolü bakış penceresi “Cut Control”

Tutamak (izolasyonlu tutamak yüzeyi) Testere bıçağı kovanı Kılavuz makara Testere bıçağı* Talaş emniyeti* Aksesuar yuvası Temas emniyeti Vida Skala gönye açısı Kesme işareti 0° Kesme işareti 45°

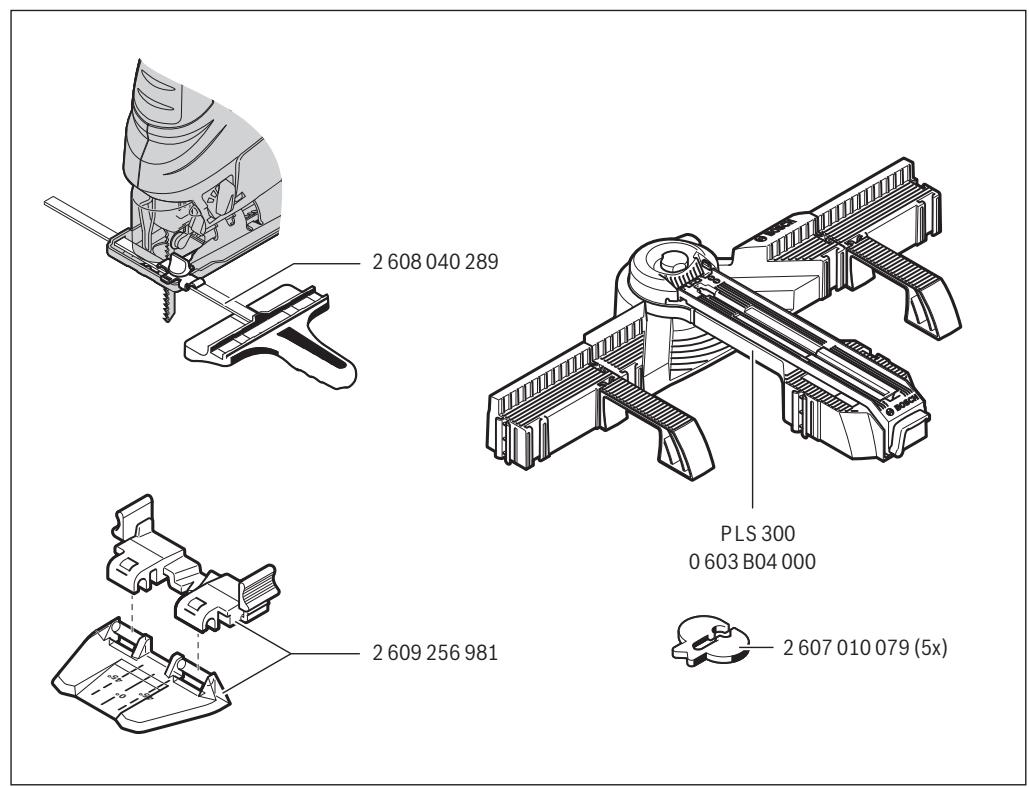

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler Dekupaj testeresi Ürün kodu Kesme hattı kontrolü “Cut Control” Strok sayısı kontrolü Pandül hareket Giriş gücü Çıkış gücü Boştaki strok sayısı n0 Strok maks. kesme derinliği – Ahşapta – Alüminyumda – Çelikte (alaşımsız) Kesme açısı (sol/sağ) maks. Ağırlığı EPTA-Procedure 01/2003’e göre Koruma sınıfı

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

Gürültü/Titreşim bilgisi Gürültü emisyon değerleri EN 60745-2-11 uyarınca belirlenmektedir. Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 85 dB(A); gürültü emisyonu seviyesi 96 dB(A). Tolerans K=3 dB. Koruyucu kulaklık kullanın! Toplam titreşim değerleri ah (üç yönün vektör toplamı) ve tolerans K, EN 60745 uyarınca: Yonga levhaların kesilmesi: ah =13 m/s2, K=3 m/s2, Metal sacların kesilmesi: ah =7 m/s2, K=1,5 m/s2. Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve havalı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım Bosch Power Tools

alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir. Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 2014/30/EU, 2006/42/EC yönergelerinin geçerli bütün hükümlerini karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz: EN 60745-1, EN 60745-2-11. 1 609 92A 0R6 | (26.9.14)

OBJ_BUCH-1065-006.book Page 82 Friday, September 26, 2014 12:15 PM

82 | Türkçe Teknik belgelerin bulunduğu merkez (2006/42/EC): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 24.09.2014

Montaj  Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

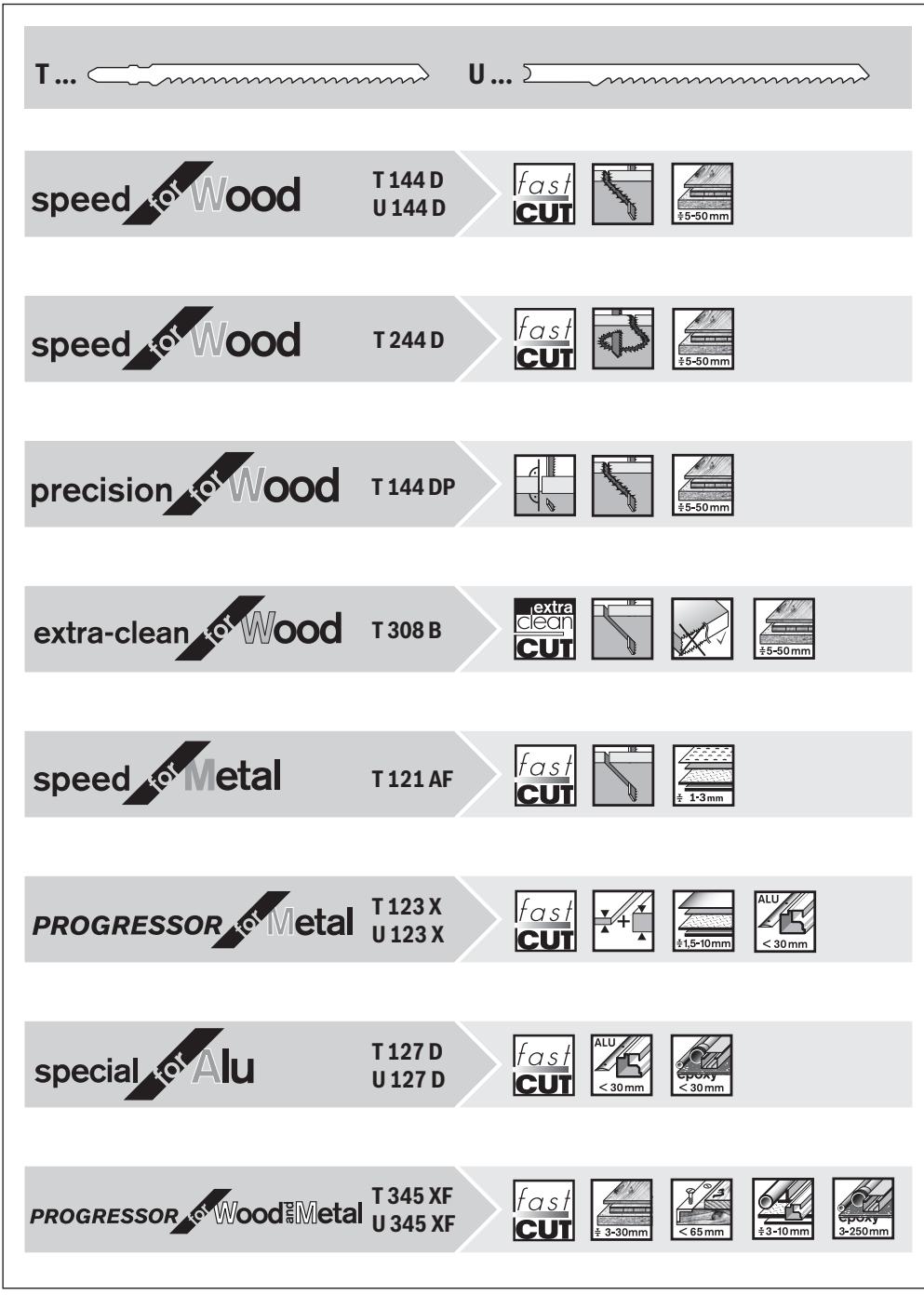

Testere bıçağının takılması/değiştirilmesi  Testere bıçağını takarken koruyucu eldiven kullanın. Testere bıçağına temas yaralanmalara neden olabilir. Testere bıçağının seçilmesi Tavsiye edilen testere bıçaklarına ait genel görünüşü bu talimatın sonunda bulabilirsiniz. Sadece tek kam şaftlı (T-şaftlı) veya 1/4"lik (U-şaftlı) testere bıçakları kullanın. Testere bıçağı öngörülen kesimin gerektirdiğinden daha uzun olmamalıdır. Dar kavisli kesme işlerinde ince testere bıçakları kullanın. Testere bıçağının takılması (Bakınız: Şekil A1)  Alete takmadan önce testere bıçağı şaftını temizleyin. Kirli bir şaft güvenli biçimde tespit edilemez. Gerekiyorsa koruyucu kapağı 9 çıkarın (Bakınız: “Koruyucu kapak”). Testere bıçağı kovanını 13 ok yönünde yukarı doğru itin. Testere bıçağını 15, dişler kesme yönünde olacak biçimde, testere bıçağı kovanına sonuna kadar itin. Testere bıçağını takarken testere bıçağı sırtının kılavuz makaranın 14 oluğuna oturmasına dikkat edin.  Testere bıçağının yerine sıkıca oturup oturmadığını kontrol edin. Gevşek testere bıçağı dışarı fırlayabilir ve sizi yaralayabilir. Testere bıçağının çıkarılması (Bakınız: Şekil A2) Testere bıçağı kovanını 13 ok yönünde yukarı doğru itin ve testere bıçağını 15 alın. Çıkarma esnasında testere bıçağı sıkışacak olursa ayar kolunu 7 maksimum pandül harekete ayarlayın ve testere bıçağı yuvasını 13 hafifçe öne itin (maks. 2 mm). Testere bıçağı gözü (Bakınız: Şekil B) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) Testere bıçağı 5 deposunda 110 mm uzunluğa kadar olan toplam altı testere bıçağı saklayabilirsiniz. Testere bıçağı tek kam şaftını (T şaft) testere bıçağı deposunda öngörülen oluğa yerleştirin. Üç testere bıçağını üst üste yerleştirebilirsiniz. Testere bıçağı gözünü kapatın ve taban levhasına 6 oluğuna sonuna kadar itin.

1 609 92A 0R6 | (26.9.14)

Talaş emniyeti (Bakınız: Şekil C) Talaş emniyeti 16 (aksesuar) ahşap malzemede kesme yaparken üst yüzeyin yırtılmasını önler. Talaş emniyeti sadece belirli testere bıçağı tiplerinde ve sadece 0°’dereceli gönyeli kesmelerde kullanılabilir. Taban levhası 6 talaş emniyeti ile çalışılırken kenara yakın kesme için arkaya getirilmemelidir. Talaş emniyetini 16 aşağıdan taban levhasına 6 bastırın.

Kesme hattı kontrolü “Cut Control” (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) Kesme hattı kontrolü “Cut Control” elektrikli el aletinin iş parçası üzerine önceden çizilen kesme hattında hassas biçimde yönlendirilmesine olanak sağlar. “Cut Control” birimine kesme işaretli bakış penceresi 11 ve elektrikli el aletine tespite yarayan 10 taban da dahildir. “Cut Control” ’ün taban levhasına tespiti (Bakınız: Şekil D) “Cut Control” bakış penceresini 11 yuvadaki 10 mesnetlere takın. Daha sonra yuvayı hafifçe sıkın ve taban levhasının aksesuar yuvasında 17 kavrama yapmasını sağlayın.

Toz ve talaş emme  Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak allerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir. – Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.  Çalıştığınız yerde tozun birikmesini önleyin. Tozlar kolayca alevlenebilir. Koruyucu kapak (Bakınız: Şekiller E–F) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) Koruyucu kapağı 9 takın, elektrikli el aletinizi bir toz emme tertibatına bağlamadan önce. Koruyucu kapağı 9 elektrikli el aletine öyle yerleştirin ki, temas emniyeti 18 üzerindeki orta tutucu ve her iki dış tutucu gövdenin oluklarını kavrasın. Koruyucu kapağı 9 toz emme tertibatı olmadan çalışmak için ve gönyeli kesme işleri için çıkarın. Bunu yapmak için kapağı dış tutucuların yüksekliğine bastırın ve öne doğru çekerek alın.

OBJ_BUCH-1065-006.book Page 83 Friday, September 26, 2014 12:15 PM Türkçe | 83

Pandül hareketin ayarlanması Dört kademe halinde ayarlanabilin pandül hareket, kesme hızının, kesme performansının ve kesim profilinin işlenen malzemeye optimum biçimde uyarlanmasını sağlar. Ayar kolu 7 ile pandül hareketi çalışırken de ayarlayabilirsiniz. Pandül hareket yok Küçük pandül hareket Orta pandül hareket Büyük pandül hareket Yapılan işe uygun optimum pandül hareket kademesi deneyerek bulunur. Burada şu tavsiyer geçerlidir: – Kesme kenarının ne kadar ince ve temiz olmasını istiyorsanız, pandül hareket kademesini o kadar küçük seçin veya pandül hareketi kapatın. – İnce malzemeleri işlerken (örneğin sacları) pandül hareketi kapatın. – Sert malzemelerde (örneğin çelikte) küçük pandül hareketle çalışın. – Yumuşak malzemelerde ve ahşabı elyaf yönünde keserken maksimum pandül hareket kademesi ile çalışabilirsiniz. Gönye açısının ayarlanması (Bakınız: Şekil G) Taban levhası 6 45°’derecelik gönye açılarına kadar sağa veya sola hareket ettirilebilir. Koruyucu kapak 9 talaş emniyeti 16 gönyeli kesme işlerinde takılamaz. Gerektiğinde koruyucu kapağı 9 çıkarın (Bakınız: “Koruyucu kapak”, sayfa 82) ve talaş koruma emniyetini 16 alın (Bakınız: “Talaş emniyeti”, sayfa 82). Testere bıçağı deposunu 5 taban levhasından 6 çekin (PST 800 PEL/PST 8000 PEL/PST 8500 PEL). Vidayı 19 gevşetin ve taban levhasını 6 hafifçe emme rakoru 4 yönüne itin. Gönye açısının hassas biçimde ayarlanabilmesi için taban levhasının 0°, 22,5° ve 45° derecede kilitleme noktaları vardır. Taban levhasını 6 skalaya uygun olarak 20 istediğiniz pozisyona hareket ettirin. Diğer gönye açıları bir açıölçer yardımı ile ayarlanabilir. Bosch Power Tools

 Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Gönyeli kesmelerde kesme hattı kontrolü

Daha sonra taban levhasını 6 testere bıçağı 15 yönünde sonuna kadar itin. Vidayı 19 tekrar sıkın.

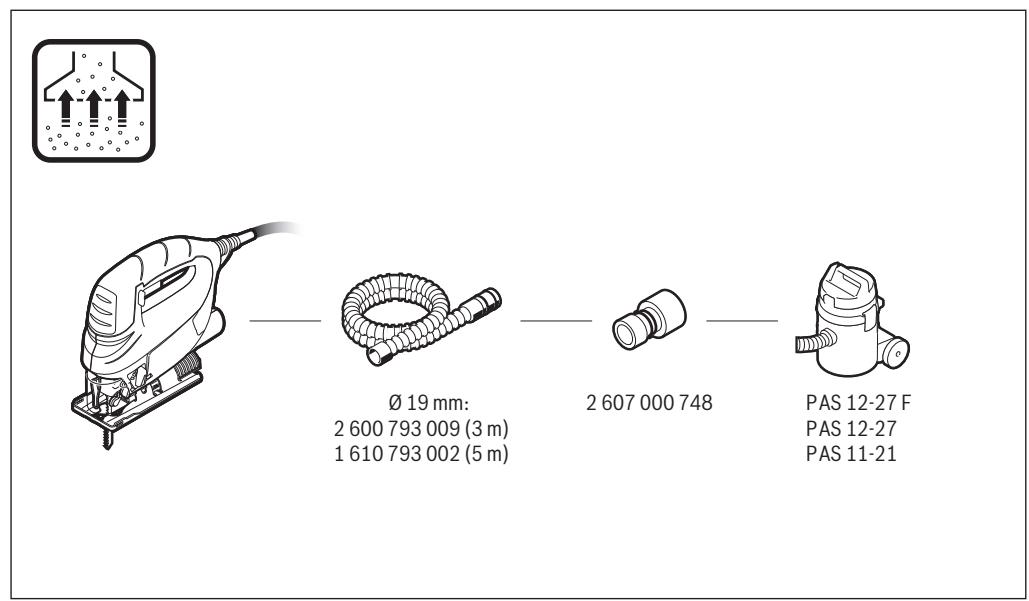

Toz emme tertibatının bağlanması Bir emme hortumunu 3 (aksesuar) emme rakoruna 4 takın. Emme hortumunu 3 bir elektrik süpürgesine (aksesuar) bağlayın. Çeşitli elektrik süpürgelerine bağlantının genel görünüşünü bu talimatın sonunda bulabilirsiniz. Toz emme tertibatını bağlayınca talaş üfleme tertibatını kapatın (Bakınız: “Talaş üfleme tertibatı”). Elektrik süpürgesi işlenen malzemeye uygun olmalıdır. Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

Kesme hattını kontrol etmek üzere “Cut Control” bakış penceresinde 11 0° derecelik dik açı için bir işaret 21 ve sağ veya sola 45° derecelik sapmalar için 22 skalaya 20 uygun işaretler vardır. 0° ile 45° arasındaki gönye açısı kesme işareti orantılıdır. Bu işaret “Cut Control” bakış penceresinde 11 kesintili bir işaretleyici ile kolayca işaretlenebilir ve tekrar kaldırılabilir. Tam ölçülü hassas kesme işleri için önceden bir deneme kesmesi yapmanızı tavsiye ederiz. Taban levhası konumunun ayarlanması (Bakınız: Şekil G) Kenara yakın kesme işleri için taban levhası 6 arkaya getirilebilir. Vidayı 19 gevşetin ve taban levhasını 6 emme rakoru 4 yönünde sonuna kadar itin. Vidayı 19 tekrar sıkın. Konumu değiştirilmiş taban levhası 6 ile kesme sadece 0° gönye açısında mümkündür. Ayrıca kesme hattı kontrolü “Cut Control” yuva 10 ile ve talaş emniyeti 16 ile kullanılamaz. Talaş üfleme tertibatı Talaş üfleme tertibatının 8 hava akımı ile kesme hattı talaşlardan arındırılır. Talaş üfleme tertibatının açılması: Ahşap ve plastik malzemede büyük talaş kaldırmalı işlerde şalteri 8 emme rakoru yönüne itin.

Talaş üfleme tertibatının kapanması: Metalleri işlerken veya toz emme tertibatı bağlı iken şalteri 8 testere bıçağı yönüne itin.

1 609 92A 0R6 | (26.9.14)

OBJ_BUCH-1065-006.book Page 84 Friday, September 26, 2014 12:15 PM

Çalıştırma  Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir. Açma/kapama Enerjiden tasarruf etmek için elektikli el aletini sadece kullanacağınız zaman açın. Elektrikli el aletini çalıştırmak için açma/kapama şalterine 2 basın. Açma/kapama şalterini 2 kilitlemek için şalteri basılı tutun ve kilidi 1 sağa veya sola itin. Elektrikli el aletini kapatmak için açma/kapama şalterini 2 bırakın. Açma/kapama şalteri 2 kilitli durumda iken şaltere önce basın sonra bırakın. Strok sayısı kontrolü Açma/kapama şalteri 2 üzerine uyguladığınız bastırma kuvvetini artırarak veya azaltarak çalışır durumdaki aletin strok sayısını kademesiz olarak ayarlayabilirsiniz. Açma/kapama şalteri 2 kilitli iken strok sayısını düşürmek mümkün değildir. Gerekli strok sayısı işlenen malzeme ve çalışma koşullarına bağlı olup, deneme yolu ile belirlenebilir. Testere bıçağını iş parçası üzerine oturturken ve alüminyum ile plastikleri keserken düşük strok sayısı tavsiye edilir. Küçük strok sayısı ile uzun süre çalışılınca elektrikli el aleti fazla ısınabilir. Bu gibi durumlarda testere bıçağını çıkarın ve soğumayı sağlamak için elektrikli el aletini yaklaşık 3 dakika maksimum strok sayısı ile çalıştırın.

Çalışırken dikkat edilecek hususlar  Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.  Küçük veya ince iş parçalarını işlerken her zaman sağlam bir zemin veya bir kesme istasyonu (Bosch PLS 300) kullanın. Optimum düzeyde ve hassas kesim sağlamak için hafif bastırma kuvveti ile kesme yapın. Kalın ahşaptaki uzun ve düz kesme işlerinde (>40 mm) kesme hattı düz olmayabilir. Bu gibi işlemleri daha hassas biçimde yapmak için bir Bosch daire testeresi kullanılması tavsiye olunur.

1 609 92A 0R6 | (26.9.14)

Malzeme içine dalarak kesme (Bakınız: Şekil H)  Malzeme içine dalarak kesme sadece ahşap, alçıpan ve benzeri yumuşak malzemede yapılmalıdır! Malzemeye dalarak kesme için sadece kısa testere bıçakları kullanın. Malzeme içine dalarak kesme ancak 0° derecelik gönye açılarında mümkündür. Elektrikli el aletinin taban levhasının 6 ön kenarını, testere bıçağı 15 iş parçasına değmeden, iş parçasına dayayın ve aleti çalıştırın. Strok kontrolü olan elektrikli el aletlerinde maksimum strok sayısını seçin. Elektrikli el aletini sıkıca iş parçasına bastırın ve testere bıçağının yavaşça iş parçasına girmesini sağlayın. Taban levhası 6 iş parçası üzerine tam olarak oturduktan sonra istediğiniz kesme hattı boyunca kesme yapın. Soğutma ve yağlama maddesi Metalleri keserken malzemenin ısınması nedeniyle kesme hattına soğutma veya yağlama maddesi sürmelisiniz.

Bakım ve servis Bakım ve temizlik  Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.  İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun. Testere bıçağı yuvasını düzenli aralıklarla temizleyin. Bunu yapmak için testere bıçağını çıkarın ve aleti hafifçe düz bir zemine vurun. Elektrikli el aleti aşırı ölçüde kirlenirse işlev bozuklukları ortaya çıkabilir. Bu nedenle çok toz çıkaran malzemeyi alttan veya baş üzerinde kesmeyin.  Olağan dışı kullanım koşullarında mümkün olduğu kadar bir emici tertibat kullanın. Havalandırma aralıklarını sık sık basınçlı hava ile temizleyin ve bir hatalı akım koruma şalteri (PRCD) bağlayın. Metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Ve bu da elektrikli el aletinin koruyucu izolasyonunu olumsuz yönde etkileyebilir. Kılavuz makaraya 14 arada bir yağ damlatın. Kılavuz makarayı 14 düzenli aralıklarla kontrol edin. Aşınan kılavuz makara yetkili bir Bosch servisinde değiştirilmelidir. Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düşmemesi için Bosch’tan veya yetkili bir servisten temin edilmelidir.

OBJ_BUCH-1065-006.book Page 85 Friday, September 26, 2014 12:15 PM Türkçe | 85

Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorularınızda size memnuniyetle yardımcı olur. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi +90 (0212) 367 18 88 Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: 0322 3599710 Tel.: 0322 3591379 İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj 1. San. Sit. 161. Sok. No: 21 Denizli Tel.: 0258 2620666 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 2183559 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 2230959 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye

Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 3768074 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 4571465 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 3364216 Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 2289090 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884

Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir. Elektrikli el aletlerini evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: 2012/19/EU yönetmeliği ve bunun ulusal hukuka uyarlanmış hükümleri uyarınca kullanım ömrünü tamamlamış elektrikli ve elektronik aletler ayrı ayrı toplanmak ve çevre dostu tasfiye için geri dönüşüm merkezine yollanmak zorundadır. Değişiklik haklarımız saklıdır.
